Балансировка системы отопления: виды и способы

Достоинства и недостатки

Из способа организации циркуляции теплоносителя вытекает основной минус такого способа организации отопления: двойное количество труб по сравнению с основным конкурентом – однотрубной системой. Несмотря на такое положение затраты на приобретение материалов выше незначительно, а все из-за того, что при 2-х трубной системе используются меньшие диаметры и труб, и, соответственно фитингов, а стоят они намного меньше. Так что в результате затраты на материалы больше, но незначительно. Чего действительно больше, так это работы, а соответственно требуется и в два раза больше времени.

Двухтрубная система отопления обычного и лучевого типа

Этот недостаток компенсируется тем, что на каждый радиатор можно поставить терморегулирующую головку, при помощи которой система легко балансируется в автоматическом режиме, чего нельзя сделать в однотрубной системе. На таком устройстве выставляете желаемую температуру теплоносителя и она поддерживается постоянно с небольшой погрешностью (точное значение погрешности зависит от марки). В однотрубной системе можно реализовать возможность регулировать температуру каждого радиатора в отдельности, но для этого необходим байпас с игольчатым или трехходовым краном, что усложняет и удорожает систему, сводя на нет выигрыш в денежных средствах на приобретение материалов и времени на установку.

Еще один недостаток двухтрубки – невозможность ремонта радиаторов без останова системы. Это неудобно и это свойство можно обойти, если поставить возле каждого отопительного прибора на подаче и обратке шаровые краны. Перекрыв их, вы сможете снять и отремонтировать радиатор или полотенцесушитель. Система при этом будет функционировать сколь угодно долго.

Чтобы можно было компенсировать систему нужно ставить регулирующую арматуру на каждом радиаторе

Зато есть у такой организации отопления важное преимущество: в отличие от однотрубки, в системе с двумя магистралями на каждый отопительный элемент поступает вода одной температуры – сразу от котла. Хотя она стремиться пойти по пути наименьшего сопротивления и не распространятся далее первого радиатора, установка термостатических головок или кранов для регулирования интенсивности потока решает проблему

Есть еще одно преимущество – меньшие потери давления и более легкая реализация самотечного отопления или применение насосов меньшей мощности для систем с принудительной циркуляцией.

Инструменты для балансировки

К ним относятся балансировочный клапан и специальный прибор для измерений.

Балансировочный клапан — разновидность запорной арматуры для регулировки гидравлического сопротивления в системах отопления. Прибор решает поставленную задачу путем изменения диаметра сечения трубы.

Современные модели Y-типа отличаются возможностью преднастройки, что ограничивает расход, отмеченный на ручке со шкалой. Конструкцией предусмотрено наличие двух ниппелей для измерения давления, температуры, перепада расхода теплоносителя. Название обусловлено формой корпуса, где конусы размещены под оптимальным углом друг к другу. Так минимизируется влияние потока теплоносителя на измерения, повышается точность настройки.

Когда необходимо устанавливать:

• Максимальная нагрузка на систему не обеспечивает комфортную температуру.
• При постоянной нагрузке в помещении наблюдаются значительные температурные перепады.
• Нельзя достигнуть нормальной мощности обогрева.

Преимущества от установки данного устройства следующие:

• Уменьшение расхода топлива и затрат на отопление.
• Увеличение эффективности использования системы отопления и повышения комфорта за счет возможности регулировать температуру воздуха в каждом отдельном помещении.
• Упрощает запуск.

Современный балансировочный кран

Установка балансировочного клапана предполагает использование специальных фитингов и адаптеров

Важно обратить внимание на наличие выштампованной на корпусе прибора стрелки и ее направление. Некоторые устройства монтируются строго в определенном направлении циркуляции воды. Нарушив данную рекомендацию производителя, вы спровоцируете поломку клапана и сбой в системе

Нарушив данную рекомендацию производителя, вы спровоцируете поломку клапана и сбой в системе

Нарушив данную рекомендацию производителя, вы спровоцируете поломку клапана и сбой в системе

По завершению установки следует выполнить замеры для определения уровня регулировки

Нарушив данную рекомендацию производителя, вы спровоцируете поломку клапана и сбой в системе. По завершению установки следует выполнить замеры для определения уровня регулировки.

Измерить перепады давления и температуры, а также расход теплоносителя на балансировочном клапане можно при помощи специального прибора.

Многофункциональное компьютерное устройство укомплектовано точными датчиками, а кроме функции измерения, способно устранять обнаруженные ошибки и проводить балансировку. Данное устройство значительно упрощает и ускоряет процесс точной настройки системы отопления.

Производителями современных устройств предусмотрена возможность их подключения к компьютеру. Установка специальной программы позволяет передавать данные на ПК для дальнейшей работы с ними.

Важно не просто купить современное оборудование, но и знать, каким им пользоваться. В противном случае процесс настройки будет неэффективным, что приведет к неправильной работе обогрева, отсутствию комфортного микроклимата, перерасходу тепловой и электрической энергии

• При помощи клапанов-партнеров гидравлическая система делится на модули.
• Далее проводится балансировка всех частей, начиная от стояков и коллекторов, заканчивая тепловыми пунктами. Так удается достичь проектных расходов всех модулей и клапанов при минимальных потерях давления на самих устройствах.
• После балансировки насос переключается на ту мощность, которая обеспечивает расчетную скорость циркуляции воды в системе. Это позволит настроить расход на главном модуле, расположенном у насоса.

Результат настройки клапанов балансировки — полученные данные о том, какие значения необходимы и достигнуты. Данная информация позволяет проверить качество выполненных работ и является его гарантией.

Регулятор с датчиком регулирования температуры для балансровки отопления

В результате правильно выполненной балансировки нагнетательное оборудование начинает потреблять минимум электричества, а расход тепловой энергии осуществляется рационально.

Еще одной проблемой, с которой приходится сталкиваться при отсутствии специальных устройств, является невозможность определить качество работы теплоснабжения, когда она эксплуатируется. Балансировочные клапаны Y-типа с измерительными ниппелями обладают функцией самодиагностики системы, которая заключается в следующем:

• Определение неисправности при том, что система обогрева продолжает работать.
• Проверка технического состояния и рабочих параметров оборудования.
• Принятие решений при выявлении неисправностей.

Таким образом, выполняется поиск ошибок и их быстрая ликвидация.

Способы и последовательность балансировки СО

Провести регулировку можно двумя способами:

• По количеству теплоносителя исходя из расчетных значений по расходу.
• По температуре на каждом отопительном приборе в контуре.

Первый метод применяют, если система отопления выполнена со всеми необходимыми расчетами по расходу теплоносителя на каждом отдельном участке контура. Обычно, такие данные являются неотъемлемой частью проекта. Кроме этого, потребуется наличие регулировочной арматуры на каждом контуре СО и специального прибора для балансировки системы отопления, который подключается к балансировочным вентилям, расположенным на «обратке» каждого контура.

Суть данного способа в определении реального и регулировке необходимого (приближенного к расчетным) расхода теплоносителя.

• Достоинство данного способа: точность.
• Недостатки: сложность реализации и наличие дорогостоящего анализатора.

Второй метод применяют, ели требуемых расчетов для системы отопления произведено не было. Главными приборами, которые будут отвечать за настройку, являются балансировочные краны для системы отопления, которые необходимо будет установить на обратном трубопроводе из каждой батареи. Потребуется поверхностный (можно инфракрасный) термометр, благодаря которому будут производиться замеры температуры поверхностей всех отопительных приборов.

Процесс балансировки СО производится на каждом отопительном приборе каждого контура отдельно. Допустим, в ветке находится ПЯТЬ радиаторов. На самом ближнем (к теплогенератору) отопительном приборе, кран открывается на 1 оборот. На втором – на два и так далее. На последней батарее балансировочный вентиль для системы отопления открывается полностью. Далее производятся замеры температуры на радиаторах, равномерность нагрева которых регулируется поворотами вентилей в ту или другую сторону.

• Достоинства: Простота процесса
• Недостатки: низкая точность балансировки; длительность процедуры замеров температуры благодаря инерционности СО.

Подобная последовательность действий нужна и при балансировке однотрубных СО. Разница лишь в том, что для настройки количества теплоносителя, попадающего в радиаторы, применяются игольчатые вентили.

Существует и третий способ балансировки СО – дроссельными шайбами, установленными либо на подачу, либо на обратку. Шайбы имеют различное проходное сечение, которое рассчитывается для получения расчетного значения расхода теплоносителя. Устанавливаются шайбы во внутреннюю резьбу арматуры.

Выводы. Балансировка необходима для нормального функционирования СО. Делается она после окончания монтажных работ, замены радиаторов и оборудования, изменения конфигурации отопительной системы. Для выполнения настройки требуется специальное оборудование – балансировочные вентили.

Совет: Для максимальной эффективности проведения данных мероприятий, рекомендуется воспользоваться услугами высококвалифицированных специалистов, которые не только выполнят необходимые работы, но и будут нести за них ответственность.

Качественное обустройство отопительной системы не заканчивается монтажом всего необходимого отопительного оборудования – котел, насос, радиатор и т.д. Этого недостаточно для того, чтобы отопление работало эффективно и справлялось с возложенными на него функциями «на ура». Любая система нуждается в грамотной регулировке и настройке, и отопительная не является исключением.

Для того, чтобы вся система работала правильно, ее нужно настроить

Для этого проводится такая процедура, как балансировка. Цель ее – распределить теплоподачу по комнатам так, как необходимо хозяину. Сегодня балансировку можно осуществить, полагаясь только лишь на свои силы, или прибегнув к помощи профессионалов.

Нередко можно встретить одно весьма ошибочное мнение, но достаточно распространенное. Некоторые люди считают, что в балансировке нуждаются только крупные здания, в то время как в частных домах и маленьких строениях она не обязательна. Естественно, это заблуждение. Балансировка является необходимым процессом для всех строений, в которых установлена система отопления, тем более для домов, в которых проживают люди. Если пренебречь ею, то тепло будет направлено на некоторые участки в избыточных количествах, а на других, наоборот, будет ощущаться его недостаток. Основополагающая «миссия» балансировки как раз и заключается в том, чтобы не допустить подобных ситуаций. Вся система – радиаторы, котел и все остальные элементы будут работать как одно целое и равномерно обогревать строение.

Балансировка требуется как для крупных зданий, так и для небольших

Способы балансировки

самые популярные следующие способы балансировки отопительных систем:

• по расходу носителя тепла;
• по балансу температур.

По расходу носителя тепла

Это более точный и прекрасный способ. Для него понадобится проект системы трубопровода и оценочный расчет жидкостного расхода в каждом ее сегменте. Примерный оценочный расчет можно сделать своими руками, для более точного понадобятся услуги инженера- теплотехника. На каждом сегменте должна быть смонтирован балансировочный клапан.

Работают с устройством в следующей очередности:

• клапанами- партнерами вся система обогрева разбивается на некоторые участки;
• ведутся обмеры через балансировочные клапаны в каждом модуле, устанавливается практический расход носителя тепла на участке;
• данные которые получены сравниваются с расчетными значениями расхода для этого сегмента;
• проходит регулировка клапанов и повторная серия измерений.

Если доступен ПК с установленной программой, то задача ориентировочного расчета становится проще:

• данные измерений передаются на ПК, где выстраивается тепловая и гидравлическая модель системы;
• программа исполняет балансировку, выдавая советы по установке каждого клапана;

Дальше котельная мощность ставится равной расчетному значению.

Для балансировки системы обогрева котельная мощность ставится равной расчетному значению

Сегодня на рынке предлагаются также балансировочные модули с вмонтированным измерителем расхода, разрешающие исполнять грубую настройку жидкостного расхода без использования очень дорогого измерительного устройства. Для неотопительных систем в маленьких зданиях такой точности в реальности достаточно.

После выполнения балансировки каждый трубный змеевик (или раздел сети) будет получать и отдавать в пространство помещения строго некоторое количество энергии тепла, не зависящее от расстояния между отопительным прибором и котлом, этажа и прочих моментов. Хорошими качествами гидравлическая балансировки системы обогрева считаются:

• большая точность настройки показателей системы;
• возможность сэкономить до 10% энергоносителей если сравнивать с несбалансированной системой;
• удаление шумов потока в ближних к котлу батареях и трубах.

К минусам как правило относят:

• большая цена балансировочных клапанов и многофункционального измерительного устройства;
• необходимость проектной гидравлической схемы с расчетами значений потока в каждом сегменте.

Для непростых систем отопления, а тем при балансировке системы обогрева дома в несколько этажей, это только один способ увеличить результативность системы обогрева.

По температуре

Нередко домовладелец, особенно не так давно его приобретший, встречается с ситуацией, когда дом нагревается неодинаково, горючее тратится неэффективно, а никакой документации на систему нет. Отсутствуют и тепловые расчеты.

Самым обычным выходом в данном случае будет регулировка каждого отопительного прибора по температуре поверхности. На каждый трубный змеевик придется установить регулировочный вентиль с термостатическим клапаном. Понадобится также пирометр или электронный контактный термометр чтобы провести измерения температуры батареи.

Работы по балансировке отопительной системы с двумя трубами ведутся в следующей очередности:

• на наиболее удаленном от водонагревателя электрического накопительного теплообменнике вентиль открывают полностью;
• проходя по линии трубы от дальнего отопительного прибора к ближнему, вентиль каждого оборачивают на пропорциональное их числу численность оборотов.
• измеряют температуру на выходе каждого теплообменного аппарата;
• двигаясь от дальнего к ближнему, крепят или откручивают вентиль поэтому, чтобы его температура стала равна предыдущему;
• между регулировкой и измерением необходимо делать паузу в 5-10 минут для стабилизации потока носителя тепла.

Положительными качествами температурной балансировки являются

• доступность регулировочной арматуры;
• простота регулировки;
• не требуется гидравлическая схема и правильные расчеты.

К минусам необходимо отнести:

• невысокая точность регулировки;
• меньшая энергетическая эффективность
• зависимость режима температур каждого отопительного прибора от показателей всех других;

Подобный вариант используем для балансировки системы обогрева собственными руками в маленьких постройках.

Отладка в автоматическом режиме

Существует некая золотая середина между двумя описанными выше способами. Специальное оборудование для автоматической балансировки гидравлических систем отопления позволяет провести настройку с очень высокой точностью и в достаточно короткие сроки. На текущий момент основным техническим решением для таких целей считается «умный» насос Grundfos ALPHA 3, укомплектованный съёмным передатчиком, а также фирменное приложение для мобильных устройств. Средняя цена комплекта оборудования составляет порядка $300.

В чём суть затеи? Насос обладает встроенным расходомером и может обмениваться данными со смартфоном или планшетом, где производится обработка всей информации. Приложение работает как путеводитель: пошагово направляет пользователя и указывает, какие манипуляции нужно проводить над разными частями системы отопления. При этом в базе приложения сохраняются отдельные комнаты с указанным числом нагревательных приборов, имеется возможность выбирать разные типы радиаторов, указывать их мощность, необходимые нормы обогрева и прочие данные.

Процесс происходит предельно просто и полностью демонстрирует алгоритм работы программы. После сопряжения с передатчиком и подготовки к работе от системы отключаются все радиаторы, это необходимо для измерения нулевого расхода. После этого запорные клапаны на каждом радиаторе поочередно открываются полностью. При этом расходомер в насосе отмечает изменения в протоке и определяет максимальную пропускную способность каждого нагревательного прибора. После того как все радиаторы будут внесены в базу программы, производится их индивидуальная регулировка.

https://youtube.com/watch?v=HPw5J2SQ2yQ

Настройка запорного клапана на радиаторах происходит в режиме реального времени. Приложение имеет звуковую индикацию для возможности работы в труднодоступных местах. Балансировка требует тонкой подстройки запорного штока до такого положения, при котором текущий расход в системе сравняется со значением, рекомендованным программой. По завершении работы с каждым радиатором приложение формирует отчёт, в который включены все нагревательные приборы системы и расход теплоносителя в них. После выполнения балансировки насос ALPHA 3 может быть снят и заменён на другой с аналогичными параметрами производительности. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Теплоснабжение многоэтажного дома

Распределительный узел отопления многоквартирного дома

Разводка отопления в многоэтажном доме имеет важное значение для эксплуатационных параметров системы. Однако помимо этого следует учитывать характеристики теплоснабжения

Важным из них является способ подачи горячей воды – централизованный или автономный.

В подавляющих случаях делают подключение к центральной отопительной системе. Это позволяет уменьшить текущие затраты в смете на отопление многоэтажного дома. Но практически уровень качества подобных услуг остается крайне низким. Поэтому при возможности выбора предпочтение отдается автономному отоплению многоэтажного дома.

Автономное отопление многоэтажного дома

автономное отопление многоэтажного дома

В современных многоэтажных жилых зданиях существует возможность организации независимой системы теплоснабжения. Она может быть двух типов – поквартирное или общедомовое. В первом случае автономная отопительная система многоэтажного дома осуществляется в каждой квартире отдельно. Для этого делают независимую разводку трубопроводов и устанавливают котел (чаще всего — газовый). Общедомовая подразумевает монтаж котельной, к которой предъявляются особые требования.

Принцип ее организации ничем не отличается от аналогичной схемы для частного загородного дома. Однако есть ряд важных моментов, которые необходимо учесть:

• Установка нескольких котлов отопления. Обязательно один или несколько из них должны выполнять дублирующую функцию. В случае выхода из строя одного котла – другой должен заменить его;
• Монтаж двухтрубной отопительной системы многоэтажного дома, как наиболее эффективной;
• Составление графика проведения плановых ремонтных и профилактических работ. В особенности это актуально для отопительного нагревательного оборудования и групп безопасности.

Учитывая особенности отопительной схемы конкретного многоэтажного дома нужно организовать поквартирную систему учета тепла. Для этого на каждый входящий патрубок от центрального стояка нужно установить счетчики учета энергии. Именно поэтому ленинградская отопительная система многоэтажного дома не подходит для уменьшения текущих затрат.

Централизованное отопление многоэтажного дома

Схема элеваторного узла

Как может измениться разводка отопления в многоквартирном доме при подключении его к центральному теплоснабжению? Основным элементом этой системы является элеваторный узел, который выполняет функции нормализации параметров теплоносителя до приемлемых значений.

Общая протяженность центральных тепловых магистралей достаточно велика. Поэтому в тепловом пункте создают такие параметры теплоносителя, чтобы потери тепла были минимальны. Для этого повышают давление до 20 атм., что приводит к возрастанию температуры горячей воды до +120°С. Однако учитывая особенности системы отопления в многоквартирном доме, подача горячей воды с такими характеристиками к потребителям не разрешена. Для нормализации параметров теплоносителя устанавливают элеваторный узел.

Он может быть рассчитан как для двухтрубной, так и для однотрубной отопительной системы многоэтажного дома. Его основными функциями являются:

• Уменьшение давления с помощью элеватора. Специальная конусная задвижка регулирует объем притока теплоносителя в распределительную систему;
• Снижение уровня температуры до +90-85°С. Для этого предназначен узел смешивания горячей и остывшей воды;
• Фильтрация теплоносителя и уменьшение содержания кислорода.

Помимо этого элеваторный узел выполняет основную балансировку однотрубной системы отопления в доме. Для этого в нем предусмотрена запорная и регулирующая арматура, которая в автоматическом или полуавтоматическом режиме осуществляет регулировку давления и температуры.

Также нужно учитывать, что смета на централизованное отопление многоэтажного дома будет отличаться от автономной. В таблице показаны сравнительные характеристики этих систем.

Параметры	Централизованное	Автономное
Первичные затраты на обустройство	Низкие – монтаж элеватора.	Высокие – котлы, группа безопасности и контроля.
Затраты на теплоноситель	Высокие тарифы	Возможность регулирования параметров теплоносителя
Качество работы	Низкое – перебои, скачки давления температуры	Высокое при установке контролирующего оборудования
Обслуживание	Небольшие затраты	Средняя стоимость

В видеоролике показан принцип работы отопления многоэтажного дома:

Понятие о балансировке

Чтобы отопительная система работала максимально эффективно, важно, чтобы она отдавала тепло таким образом, чтобы равномерно прогревать все помещения. Это не только обеспечит тепло и уют в доме, но и поможет уменьшить затраты на обогрев

Отопительные системы можно условно разделить на два типа:

• Однотрубные или двухтрубные. В них нагретый теплоноситель перемещается по трубам от отопительного котла, отдавая часть тепла каждому радиатору. Затем потерявшая тепло жидкость вновь поступает в котёл. После этого описанный здесь цикл повторяется снова.
• Система с коллекторным подключением. В ней имеется распределительное устройство, от которого отдельно идут трубы к каждому радиатору. Регулировка происходит для каждого из них независимо.

К последней категории относят системы обогрева, в которых используются не только радиаторы, но и тёплые полы.

Общий принцип балансировки в различных случаях аналогичен. В каждом из радиаторов имеется входной вентиль. Если их все раскрутить полностью, то наибольшие теплопотери в первой категории систем придутся на первое устройство. Далее будет течь уже всё более остывшая вода. Чтобы этого не случилось, в начальных батареях закручивают вентиль. Таким образом расход тепла уменьшится и его хватит на другие отопительные устройства.

Эту процедуру нужно делать в несколько шагов, добиваясь нужного результата. Между попытками батареям дают время, чтобы они нормально прогрелись.

Для отопительных систем регулировка происходит путём регулирования объёма поступающей нагретой жидкости. Её должно быть столько, чтобы была достаточно для отопления каждого помещения.

Регулировку полов производят аналогичным образом, увеличивая или уменьшая поступление тепла. Если полы используют обогрев, основанный на использовании электрической энергии, регулировку производят по другим правилам, просто меняя настройки.

В проведении настройки используются регуляторы расхода, перепускные клапаны, регулировочные вентили, регуляторы давления. Схема их установки зависит от конкретного вида отопительной системы.

Особое место занимают терморегуляторы. Они обладают наиболее полным функционалом. В устройстве присутствует электронный датчик температуры. Работа происходит под управлением электронной схемы. Имеется простая и понятная панель управления.

Использование таких электронных устройств позволяет производить регулировку с минимальными затратами. При необходимости имеется возможность выполнять программирование работы отопления. Например, доступно снижение температуры отопления в случае, если семья отсутствует в доме на протяжении нескольких дней.

Типы радиаторов для обогрева многоквартирных домов

В многоэтажных домах нет единого правила, позволяющего использовать конкретный вид радиатора, поэтому выбор особо не ограничивается. Схема отопления многоэтажного дома довольно универсальна и имеет хороший баланс между температурой и давлением.

К основным моделям радиаторов, используемых в квартирах, можно отнести следующие устройства:

1. Чугунные батареи. Нередко используются даже в самых современных зданиях. Дешево стоят и очень легко монтируются: как правило, установкой данного типа радиаторов владельцы квартир занимаются самостоятельно.
2. Стальные отопители. Этот вариант является логичным продолжением разработок новых отопительных приборов. Будучи более современными, стальные панели отопления демонстрируют хорошие эстетические качества, довольно надежны и практичны. Очень хорошо сочетаются с регулирующими элементами отопительной системы. Специалисты сходятся во мнении, что именно стальные батареи можно назвать оптимальными при использовании в квартирах.
3. Алюминиевые и биметаллические батареи. Изделия, изготовленные из алюминия, очень ценятся владельцами частных домов и квартир. Алюминиевые батареи имеют самые лучшие показатели, если сравнивать с предыдущими вариантами: отличные внешние данные, небольшой вес и компактность отлично сочетаются с высокими эксплуатационными характеристиками. Единственный минус этих устройств, который нередко отпугивает покупателей – высокая стоимость. Тем не менее, специалисты не рекомендуют экономить на отоплении и считают, что такое вложение окупится довольно быстро.

Заключение

Правильный выбор батарей для централизованной системы отопления зависит от рабочих показателей, которые присущи теплоносителю в данном районе. Зная скорость остывания теплоносителя и тем его движения, можно рассчитать необходимое количество секций радиатора, его размеры и материал. Не стоит забывать и о том, что при замене отопительных приборов необходимо проследить за соблюдением всех правил, поскольку их нарушение может привести к возникновению дефектов в системе, и тогда отопление в стене панельного дома не будет выполнять свои функции (прочитайте: «Трубы отопления в стене «).

Выполнять ремонтные работы в отопительной системе многоквартирного дома самостоятельно также не рекомендуется, особенно в том случае, если это отопление в стенах панельного дома: практика показывает, что жильцы домов, не имея соответствующих знаний, способны выбросить важный элемент системы, посчитав его ненужным. Централизованные системы отопления демонстрируют хорошие качества, но их нужно постоянно поддерживать в рабочем состоянии, а для этого нужно следить за многими показателями, включая теплоизоляцию, износ оборудования и регулярной замены отработавших свое элементов.

Нюансы применения шаровых кранов

Шаровые запорные вентили совершенно непригодны для регулировки теплового баланса в масштабах дома. Практически они имеют только два положения: Открыто и Закрыто. Эффективное сечение клапана изменяется нелинейно в зависимости от угла поворота рукоятки.

Такие устройства можно применять только для полного перекрытия потока. Для регулировки нужен по меньшей мере тарельчатый клапан с червячным приводом.

Но лучше всего, разумеется, применять специально предназначенные для этого Y-образные балансировочные клапаны со строенным расходомером или со ниппелями для подключения универсального измерительного устройства.

Разновидности и схемы установки балансировочных клапанов

Размещение балансировочных кранов во внутридомовой тепловой сети помогает достичь тонкую регулировку температурного режима внутри комнат в зависимости от их назначения – в жилых ее устанавливают выше, а во вспомогательных — ниже. Такой мотиватор увеличивает комфортабельность, как квартиры, так и индивидуального дома.

Схемы установки

Для того чтобы понять принцип действия и правила расположения балансировочного клапана, нужно рассмотреть две стандартные схемы отопления:

1. От котлоагрегата проходят 4 контура отопления с различной протяженностью и разным числом батарей от 3 до 8.
2. Также схема теплоснабжения только оборудована термостатами.

Поскольку теплоноситель всегда проходит по пути с минимальным гидравлическим сопротивлением, в 1-й схеме значительную часть тепловой энергии приобретут первые по ходу движения воды батареи, а расположенные в самом конце подающей линии получат или минимальное количество тепла или не получат его вообще. В практике довольно часто встречается ситуации, когда разность температур между этими точками составляет 10 и более градусов.

С целью обеспечения теплом удаленных радиаторов на подводках к ближайшим приборам нагрева от котлоагрегата монтируются балансировочные клапана. Посредством частичного перекрытия прохода для теплоносителя они уменьшают водяной проток, таким образом, повышая гидравлическое сопротивление вышеуказанного участка. Аналогичным методом подача настраивается и в системах, где присутствует пять и больше тупиковых линий.

Во втором варианте, ситуация гораздо сложней. Установка термостатов на батареях предоставляет возможность автоматически изменять объем воды. На удаленных линиях тепловой сети с большим числом устройств отопления, оборудованных термостатами, балансиры соединяются с автоматическими регуляторами контролирующих перепад давления.

При поддержке капиллярной трубки они подключаются балансиру, тем самым реагируя на уменьшение\увеличение расхода греющей воды в системе и, удерживают в обратной магистрали, заданное давление среды. Следовательно, тепло будет равномерно распределяться по всем комнатам, несмотря на срабатывание термостатов.

Модификации и производители

В торговой сети сегодня достаточно современных балансировочных клапанов, как отечественного, так и зарубежного производства. Последние имеют больше функционала и значительную стоимость. Развитие рынка такого оборудования вызвано требованием ЕС по вопросам внедрения энергоэффективных технологий. К слову будет сказано, но в странах ЕС запрещено запускать в эксплуатацию отопительные системы не оборудованные клапанами данной модификации.

Перечень и цены популярных моделей балансировочных клапанов:

1. CIM 790, Ду15, производитель Италия Cimberio, защита от давления и гидроударов, 4500 руб.
2. VIR Ду15-50,устройство из Италии ручной тип, латунное изготовление с предварительной настройкой и последующей фиксацией, 6525 руб.
3. USV-I Ду 25, производитель Danfoss Дания, с диапазоном рабочих температур от -20 до 120 С, 2768 руб.
4. Tadano TR100M-1, выпускается в Японии, от 15000 до 100000 руб.
5. Ду 50-300 мм КБЧ, выпускается в Москве, выполнен из чугуна с температурой рабочей среды до 120 С, от 3460 до 130140 руб.
6. Herz Штремакс-М Ду20 (3/4″) Ру10, выпускается в Австрии, латунь, температура до 110 С, 2561 руб.

Некоторые нюансы проведения монтажных работ по установке автономной системы отопления квартиры

Все работы, связанные с реконструкцией отопительной системы в квартире, производятся только специалистами компаний, обеспечивающих теплоснабжение жилого фонда. Задачей мастеров станут следующие действия:

• Временное отключение домовых магистралей центрального теплоснабжения.
• Обрезка отопительного контура или радиаторов отопления от стояков с последующим восстановлением целостности этих стояков.

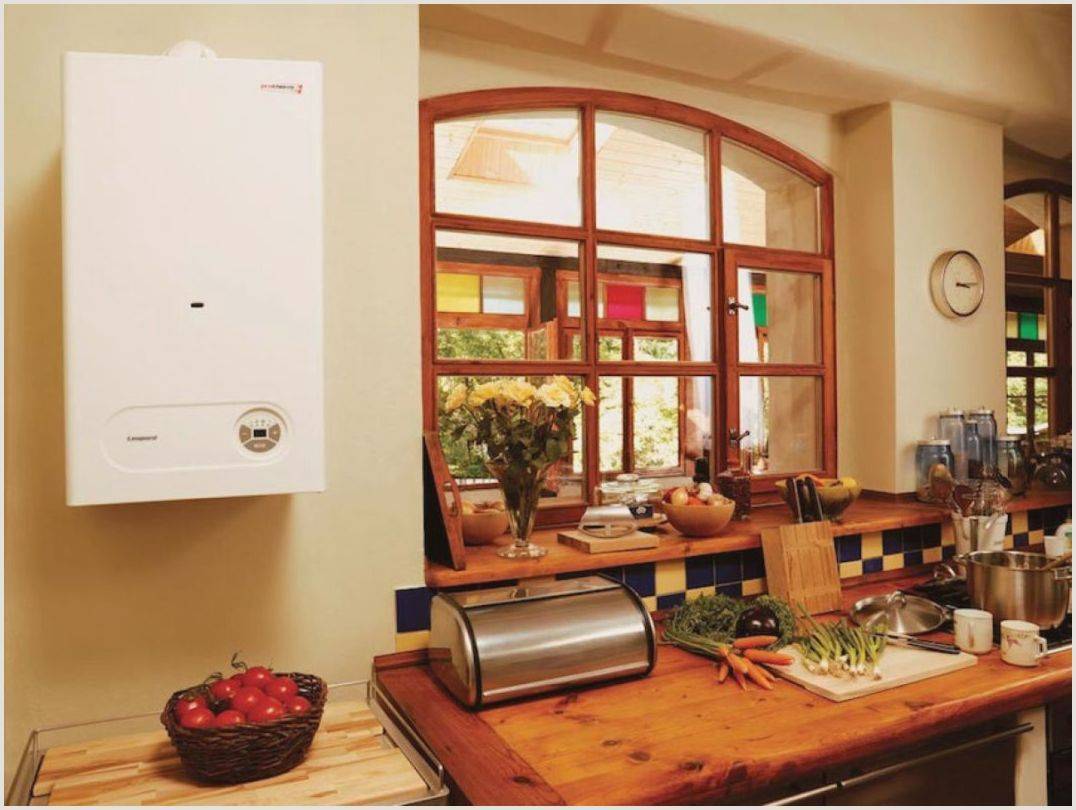

• Подключение замкнутого контура квартиры к газовому или электрическому отопительному прибору.
• Проведение испытаний смонтированной системы.

Отсечение внутренней квартирной разводки или отдельны радиаторов от стояков центрального отопления должно проводиться исключительно специалистами компании, занимающейся поставкой тепловой энергии. Сторонним мастерам эти операции запрещены.

Эти правила действуют в целях обеспечения безопасности как для владельцев конкретной квартиры, так и для жильцов всего дома.

Самостоятельно (своими руками или с приглашением опытных специалистов-сантехников) можно произвести монтаж труб и установку батарей отопления, если планируется полностью поменять контур. Это обычно делается уже после отсечения радиаторов в комнатах от стояков. За подобную работу стоит браться в том случае, если имеются хорошие навыки в проведении сантехнических монтажных операций. При этом сборка нового отопительного контура производится строго по схеме, прилагаемой к проектным документам, с точным соблюдением спецификации и всех других параметров создаваемой системы.

*  *  *  *  *  *  *

Перед тем как решиться на реконструкцию отопления и горячего водоснабжения в квартире, отказываясь от услуг централизованного теплоснабжения в пользу автономного обогрева, необходимо тщательно продумать все моменты. Кроме того, рекомендуется просчитать затраты на обустройство и возможности экономии при эксплуатации автономной системы. Взвесив все pro & contra, можно принимать окончательное решение.

Кстати, не следует забывать о том, что платить за общедомовое отопление все равно, увы, придется. Правда, эти суммы будут несопоставимо малы по сравнению с теми, что приходили ранее ежемесячно и круглогодично.

Возможно, вас заинтересует информация о том, что такое гидравлический разделитель
