Коллектор и нагревательный котел
Трубы водяного теплого пола подключаются к нагревателю теплоносителя через коллектор. Если поверхность обогрева небольшая до 10 м2, то можно обойтись без него. Но в остальных случаях установка подобного распределителя обязательна.
Громоздкий водонагреватель ставится обычно в специальном помещении. А уже оттуда в помещение с «теплым полом» подводится труба к коллекторному узлу, расположенному в небольшом шкафу в комнате. Далее с коллектора производится распределение отводов по раздельным контурам отопления. Причем в идеале протяженность труб в каждом из них должна быть приблизительно одинаковой.
Монтаж теплого пола
Самовыравнивающиеся растворы
Можно применить самовыравнивающуюся смесь для стяжки теплого водяного пола.
Этот строительный материал не дешевый. Трудозатраты заметно снижаются. В сухую смесь просто добавляют воду, размешивают, выливают на пол и больше ничего делать не нужно. Смесь сама выровняется.
Преимуществом самонивелиров является гармонично подобранные компоненты раствора, смешанные в заводских условиях. Смесь уже обогащена необходимыми присадками и пластификаторами.
Готовый нивелирующий раствор выливают на подготовленные заранее полы и растягивают по маячкам. Если соблюдать рекомендации завода-изготовителя, получится прочная поверхность, устойчивая к температурным перепадам.
Есть некоторые тонкости, о которых следует знать перед тем, как приобретать самонивелир. Схватывается он очень быстро, а раствора потребуется много. Если заливать полы в небольших санузлах, то проблем не возникнет. Смесь можно размешать дрелью-миксером. Но как замешать быстро, за один раз, кубометр раствора для комнаты более 20 квадратных метров? В обычном корыте это сделать невозможно. Если заливать частями, по слоям — ухудшатся качественные характеристики. Чтобы сделать такой раствор, нужна специальная техника, компактная растворосмесительная установка.
Для того, чтобы залить большие объемы, можно купить или взять в аренду такую технику. Но в обычных условиях, для ремонта квартиры, это нецелесообразно. Самонивелир все равно придется выравнивать вручную.
Такой раствор оправдает себя на объекте при наличии неограниченного бюджета. Либо при укладке тёплого пола на небольшом участке. Есть марки самонивелира, которые могут быть уложены толстым слоем. Следует знать: несмотря на то, что такой раствор быстро схватывается, «до кондиции» он доходит в течение 7-15 дней, не меньше.
Водяные полы в домах из дерева
Особенности обогрева деревянного пола
Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:
При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы
- Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
- Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.
Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать
- Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.
Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу
- Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.
Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка
Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.
Как можно сделать основание?
Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?
При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП
Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.
Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.
Для этого применяют такие приспособления:
| Иллюстрация | Способ укладки системы водяного обогрева |
| Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП:
| |
| Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется. | |
| Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично. |
Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.
Сборное основание из ламинированной ДСП, готовое к укладке труб
Виды утеплителей
При подготовке основания для тёплого пола, важную роль играет теплоизоляционный материал. При его выборе учитываются особенности помещения и вид основания.
Рассмотрим самые распространённые виды теплоизоляции.
Пенополистирол и пенопласт
Технология производства пенополистирольного утеплителя — образование канальцев в текстуре материала для движения воздуха. Изделия прочные и хорошо выдерживают большие механические нагрузки. Пенопластовый утеплитель легче, он хорошо «дышит» — лучше пропускает водяные пары.
Пеноплекс выпускается разных размеров: 120 Х 240 см, 50 Х 130 см, 90 Х 500 см. Данные изделия отличаются по уровню плотности: полистирол — 150 кг/м³, пенопласт — 125 кг/м³. Так как, пенопласт менее плотный, он деформируется при физических воздействиях, что понижает его теплоизоляционные свойства. Поэтому, он чаще используется при укладке между лагами.
Пробка
Натуральный материл, основным сырьём для производства служит кора дуба, поэтому изделие дорогое. Выпускается в листах и рулонах, но характеристики имеет одинаковые, отличие лишь в толщине.
Пробковая прокладка, это:
- низкая теплопроводность;
- водонепроницаемость;
- эластичность;
- светоустойчивость;
- пожаробезопасность;
- устойчивость к перепадам температуры;
- устойчивость к химическому воздействию.
Материал не усаживается, не деформируется под механическими воздействиями. На пробке не образуется плесень, она не привлекает насекомых. Единственный минус — крадёт высоту помещения.
Минеральная вата
Давно известный вид утеплителя, обладающий повышенной пожаробезопасностью. Выпускается в виде плит, что удобно при монтаже. При наличии алюминиевой подложки, происходит увеличение полезного коэффициента минеральной ваты в несколько раз, даже при монтаже на грунт.
По структуре материал жёсткий, поэтому он не подвержен воздействию химикатов. Кроме того, хорошо держит тепло и поглощает шум.
Несмотря на множества плюсов, есть и минусы:
- содержит токсины и канцерогены;
- минеральные волокна гигроскопичны, требуют защиту от влажности.
Вспененный полиэтилен
Сегодня пенофол нередко применяется как теплоизоляция. Толщина изделия достигает 3 — 10 мм, поверхность фольгированная с отражающими свойствами. Этот слой позволяет отказаться от гидроизоляционного материала.
Вспененный полиэтилен бывает:
- с одним слоем фольги — марка А;
- с двумя — В;
- самоклеящийся (с одной стороны фольга, с другой самоклеящаяся основа) — С;
- комбинированный (сверху фольга, снизу специальная плёнка) — «ALP».
Все эти модели утеплителя отлично подходят для подготовки основы для водяного тёплого пола. Следует сказать, что этот материал поглощает влагу, что приводит к понижению теплоизоляционных свойств.
Пирог пола с водяным подогревом
Теперь поговорим о строении пола с подогревом: чтобы вы знали, что и в каком порядке делать при его заливке своими руками. Водяной теплый пол — это многослойная конструкция. Примерная схема изображена на рисунке.
На ровное основание (перепад высот не более 1 см на 1 м2) укладывается сначала теплоизоляция. Выбор материала и его толщина зависят от изначального утепления пола и от того, какое помещение находится внизу (если есть оно). Задача — добиться минимальных утечек тепла. Тогда и отопление будет экономным (платить за него будете мало, и в доме/квартире будет тепло). Потому при выборе материала и его толщины лучше брать характеристики с запасом: в этом случае хуже точно не будет. Если внизу отапливаемое помещение, достаточно теплоизоляции в 20-30 мм, если внизу неотапливаемый подвал, или грунт, требуется солидная толщина от 50 мм и больше, в северных регионах толщина утеплителя может быть от 100 до 150 мм.
Устройство «пирога» водяного теплого пола
По периметру помещения раскатывается демпферная лента или укладывается ленточный теплоизоляционный материал, можно использовать нарезанный на полосы шириной 10 см пенопласт, пенополистирол или другой листовой утеплитель (толщина около 10 мм), можно использовать и картон из минеральной ваты.
Эта мера нужна во-первых для того, чтобы из-за температурного расширения не возникали по периметру пола трещины, а также для того, чтобы снизить потери тепла через стены и фундамент.
На теплоизолятор укладывается металлическая сетка с шагом 5 или 10 см (такой шаг удобен для укладки). К ее прутьям трубы крепят обычными пластиковыми хомутами или проволокой.
- Теплоизолирующая подложка используется с нанесенной на нее разметкой (сеткой), например, от Valtec. Тогда в нужных местах в пол забивают крепежные элементы, в которые затем вставляется труба.
Специальная подложка под теплый водяной пол. Обычно это полистирольные плиты со специальными выступами, в которых удобно фиксировать трубы, просто вдавливая их между выступами. Эти плиты выпускают серьезные производители. Они могут отличаться по цвету или формату, но принцип остается одинаковым.
- Крепежные ленты, которые набиваются по всему помещению с шагом 15-20 см. В них есть специальные отгибающиеся лепестки, которыми закрепляют трубы в нужном положении (фото вверху).
После того, как трубы уложены, можно приступать к заливке стяжки теплого водяного пола. Состав используется специальный — с добавками, повышающими теплопроводность. В некоторых случаях, для увеличения прочности конструкции, дополнительной защиты труб от механических нагрузок, на них укладывают армирующую сетку, и лишь потом заливают раствор. Слой бетона должен быть таким, чтобы над трубой было не менее 3 см раствора. Только при такой толщине пол не будет «гулять» под ногами и его температура не будет иметь ярко выраженных полос тепла/холода.
Самым неприятным моментом во всем этом является долгий срок высыхания стяжки. Должно пройти не менее 28 дней после заливки, чтобы она приобрела свою окончательную прочность. Но начинать дальнейшие работы можно уже через 7-10 дней, если среднесуточная температура была выше чем +17°C.

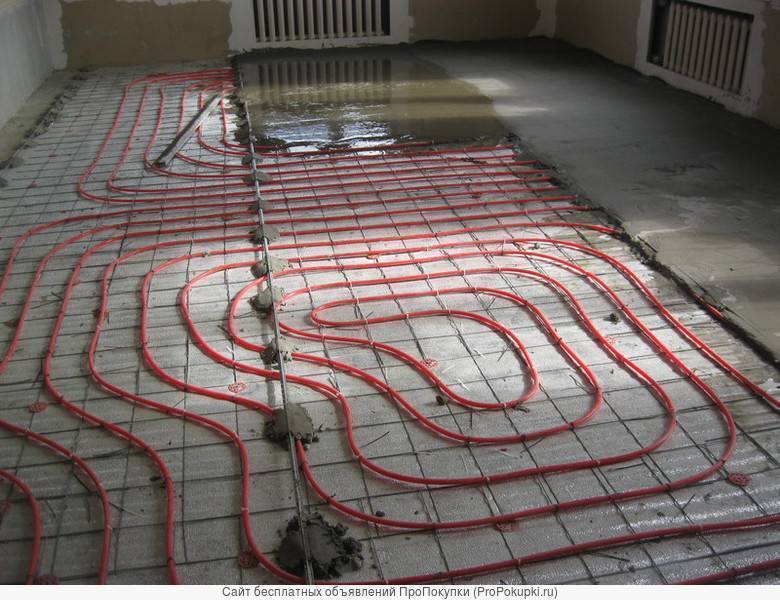

Установлены маяки для заливки стяжки — под многие напольные покрытия пол должен быть идеально ровным
Обратите внимание: по периметру установлена теплоизоляция. Ее высота — выше высоты готового пола, после того как стяжка высохнет лишнее срезается ножом
В качестве подложки для теплоизоляции использована модель с разметкой, типа той, что выпускает фирма «Валтек» (Valtec)
Это только основные слои пирога водяного теплого пола. Часто, в самый низ под теплоизоляцию, укладывают гидробарьер (плотную полиэтиленовую пленку). Он станет защитой нижних помещений в случае протечки. На теплоизолятор часто рекомендуют укладывать теплоотражающее покрытие — для того, чтобы тепло не шло вниз, а отражалось вверх. Но тут стоит помнить, что в стяжку укладывать алюминиевую фольгу или фольгированные материалы бесполезно: через месяц-два фольга разрушается и превращается в труху. Если и использовать теплоотражающее покрытие, то металлизированное. Оно очень похоже на фольгу, но выполнено из других металлов, которые хорошо себя чувствуют в цементно-песчаном растворе на протяжении многих лет. Как видим, монтаж водяного теплого пола — затея непростая, с большим количеством составляющих и компонентов.
Ошибки монтажа и их последствия
Строгое соблюдение рекомендаций специалистов при самостоятельной укладке теплого пола – важное условие успешного функционирования системы. Чаще всего новички допускают следующие ошибки:
Чаще всего новички допускают следующие ошибки:
Перепад высот между началом и концом трубы. Если он будет превышать половину диаметра труб, внутри будут образовываться воздушные пробки. Вследствие этого циркуляция теплоносителя будет затруднена и качество отопления снизится
Чтобы этого не случилось, важно располагать трубы строго параллельно полу.
Соединение труб в пределах одного контура. Монтировать контур из 2 отрезков трубы и заливать его бетоном не стоит
Это может привести к протечке. Каждый контур должен состоять из целого куска трубы. Соединения должны быть только с коллекторной группой.
Пренебрежение гидравлическим испытанием. Контрольный запуск системы на максимальном давлении нужно провести до заливки труб бетоном. В противном случае найти утечку, если таковая случиться, будет практически невозможно.
Заливка стяжки на пустые трубы. Бетон продавливает материал труб и циркуляция теплоносителя впоследствии будет затруднена.
Преждевременный запуск отопления. Нагрев труб до набора бетоном крепости приведет к растрескиванию стяжки.
Устройство теплого пола – трубы с теплоносителем
Для обогрева водяным «теплым полом» желательно создание теплоаккумулирующего слоя. В этом качестве выступает цементно-песчаная стяжка. Для усиления эффекта используют теплоотражающий материал, чтобы уменьшить рассеяние теплового потока. Возможно два варианта устройства стяжки:
- Неподвижная. С компенсационным швом по периметру помещения – по бетонному перекрытию.
- «Плавающий пол» – особый вариант стяжки на деформируемом основании – настиле на лагах или деревянных балках перекрытия.
Котел в этой отопительной схеме используется как для нагрева теплоносителя в контурах тёплого пола, так и для радиаторного отопления.
Важно: обычные котлы дают слишком горячую (65…95 градусов Цельсия) жидкость, для теплых полов требуется 35…55 градусов. Однако, необходимый температурный диапазон сразу дают конденсационные котлы
Если отопительная схема используется для одного-двух помещений, коммуникации могут быть упрощены – запитать трубы теплого пола можно от стояка или лежанки, например, в ванной комнате, туалете или прихожей.
Особенности подготовки основания под теплый пол
Подготовка для монтажа тёплого пола – тщательная гидроизоляция основания и его утепление. Если планируется монтаж труб на деревянную основу, между лагами – в нижней части устраивается черновой пол. Так, чтобы он служил базой для утеплителя. Поверх утепления – гидроизоляция.
Устройство чернового пола непосредственно для труб, сопровождается созданием пазов для их укладки. Укладываемые в пазы трубы изолируются от основания слоем фольги, алюминиевыми планками и крепятся к доскам.
Поверх монтируется чистовое напольное покрытие. Подключение к отопительному контуру и регулировка системы обогрева выполняется до настила покрытия. Регуляторы устанавливаются так, чтобы к ним имелся постоянный доступ.
Удобства и проблемы монтажа
Монтаж выполняется так, чтобы участки с прямой и обратной подачей воды чередовались или располагались согласно обогреваемым зонам помещения. Наиболее популярны схемы раскладки «улитка», «змейка» и «комбинированная».
Важно: при разработке схемы монтажа учитывается размещение тяжелых крупногабаритных предметов. Под ними трубы отопления не прокладываются
При необходимости усилить обогрев возле наружных стен используются сосредоточенные схемы раскладки. Шаг размещения труб зависит от площади помещения и допустимой длины участка трубопровода. Преимущества и недостатки разных схем монтажа представлены в таблице.
| Схема | Плюсы | Минусы | Применение |
| Змейка | Проста в монтаже, дает равномерное снижение нагрева от начала к концу участка | Разница температур в начале и конце участка | Используется для небольших помещений, где различие температур несущественно |
| Сдвоенная змейка | За счет чередования участков прямой и обратной подачи дает более равномерный нагрев пола | Сложнее в монтаже, требует большого числа поворотов | Подходит для комнат значительной площади, увеличение расстояний между трубами компенсирует количество поворотов |
| Спираль (улитка) | Чередование холодных и теплых участков обеспечивает ровный нагрев | Неприменима для маленьких помещений | За счет меньшего числа поворотов допускает уменьшение расстояния между трубами |
Выбор конкретной схемы зависит от габаритов помещения, требований к равномерности и степени нагрева пола.
Используемые материалы
Для устройства водяного теплого пола применяют трубы из полиэтилена, металлопластиковые, реже медные или стальные. Полимерные трубы обеспечивают длительную работоспособность отопительной системы. Их монтаж сравнительно прост и допускает меньший радиус изгиба, чем для металлических трубопроводов. Стальные изделия подвержены коррозии, для получения изогнутых участков требуется специальное оборудование. Медные трубы обеспечивают максимальную теплоотдачу, но сложны в монтаже и намного дороже полимерных и стальных аналогов.
При прочих равных условиях оптимальным считается монтаж водяного «теплого пола» из труб ПВХ.
Видео описание
В этом видео вы увидите секреты хорошей заливки стяжки: Раскладку смеси выполняют небольшими горками. Для их разравнивания используют лопату. Заливка тёплого пола с идеально ровной поверхностью возможна далеко не всегда. Поэтому, чтобы добиться такого результата, укладку раствора выполняют выше установленного профиля. На следующею утро приходят и удаляют излишки. Но не нужно ждать, пока смесь полностью застынет. Она должна немного затвердеть.
По завершению работ приступают к удалению направляющих профилей. Места, в которых они были, обрабатывают раствором цемента и выравнивают.
В конце на поверхность наносят небольшое количество воды и накрывают плёнкой из полиэтилена. Благодаря этому основание не треснет. Чтобы пол не слишком быстро высох, увлажнять его нужно не менее 3 дней.
Выбор материала
Выбор материала для теплого пола – крайне важная часть. От правильного выбора зависит надежность всей конструкции и срок службы.
Выбираем трубы
Эффективность и безопасность эксплуатации теплого пола базируется в первую очередь на качественных трубах, поскольку заливка стяжки сделает ремонт и замену поврежденных участков практически невозможными.
Для системы теплого пола подходят металлопластиковые трубы диаметром 16–20 мм. Они гибкие, хорошо проводят тепло, практически не подвержены тепловому расширению. Однако выбирать нужно только качественный недешевый металлопластик от проверенных производителей, недорогую трубу из-за недостаточной защищенности алюминиевого слоя может просто разорвать.
- Хороший вариант – использование труб из сшитого полиэтилена «PE-X». Они очень эластичны, но в тоже время устойчивы к нагрузкам, служат до 50 лет. Выпускаются большими бухтами, благодаря чему контур выполняется без дополнительных соединений.
- Медные трубы обладают прекрасной теплопроводностью, пластичностью, служат до 100 лет и имеют очень надежные соединения. К сожалению, они очень дороги и подойдут не каждому.
Оптимальный выбор – трубы PEX-AL- PEX, обладающие всеми достоинствами металлопластика и сшитого полиэтилена. Многослойное строение, кислородный барьер, предотвращающий коррозию прослойки из алюминия, делают их очень надежными
Материал для стяжки
При покупке смеси для первичной стяжки, можно выбрать любой состав проверенной торговой марки, соответствующий марочной прочности основания.
Для заливки труб можно использовать стандартную цементно-песчаную или бетонную смесь, в которую вводятся пластификаторы, предотвращающие растрескивание от перепадов температуры. Можно выбрать полусухую готовую смесь, специально предназначенную для теплых полов – она не потребует никаких дополнительных добавок.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Сколько должна сохнуть стяжка? СНиП 3.04.01-87
Выбор гидроизоляции
Для устройства гидроизоляции, предохраняющей от образования конденсата и защищающую от протечек, можно выбрать материалы обмазочного или пленочного типа.
Обмазочная гидроизоляция надежнее, но дороже. Готовая смесь в ведрах имеет битумную основу, хорошо наносится валиком и кистью в несколько слоев. Сухая – цементная гидроизоляция, требует смешивания с водой, после наносится слоем до 1 см.
Пленочные гидроизоляционные материалы – это рубероид или плотная пленка. Битумный материал расстилается и прогревается горелкой или феном для прочного приклеивания к основанию. Пленку расстилают с нахлестом, проклеивая стыки скотчем.
Теплоизолирующий слой
В качестве теплоизолирующей прослойки обычно используется пенополистирол, минимальная толщина которого составляет 30 мм. Фольгированный теплоотражатель можно выбрать любой. Существует специальная подложка для теплого пола с фольгированным слоем, на котором есть клипсы для крепления труб.
Вопросы по монтажу и функционированию теплого пола
Возможно ли установить насосно-смесительный узел теплого пола отдельно от коллекторного блока?
Если речь идет о VT.COMBI (COMBIMIX), то такое расположение смесительного узла допустимо.
Сосед посоветовал для экономии материала добавить в цементный раствор под стяжку теплого пола добавить мелкий гравий. Допустимо ли это?
Нет. Раствор замешивают только из песка, цемента и пластификатора.
Мастера из нанятой мной бригады утверждают, что трубы на 100 % должны находиться в защитной гофре. Не снизит ли это теплоотдачу?
Ваши сомнения справедливы. Гофрированный кожух должен быть только в местах, где трубы подключаются к коллектору и на пересечениях демпферного шва в стяжке.
Температура на подаче теплого пола не поднимается выше 38 градусов, хотя на котле – 60, перед входом в COMBIMIX – примерно 58, на термоголовке выставлено 40 – 50. Почему не поднимается температура труб?
В насосно-смесительном узле VT.COMBI (COMBIMIX) смешиваются два потока – подача из котла и «обратка» из теплого пола. Для настройки правильного соотношения используйте балансировочный клапан. Скорее всего подается слишком большое количество остывшего теплоносителя.
При соблюдении всех рекомендаций по монтажу и правильном выборе материалов водяной теплый пол будет отлично функционировать длительный срок и сделает помещение уютным и комфортным.
Расчёт и выбор материалов
По правилам, водяной тёплый пол в частном доме должен эксплуатироваться несколько десятков лет, поэтому к выбору комплектующих нужно подходить со всей ответственностью.
Не следует чрезмерно экономить на материале, покупая не дорогой и не высокого качества. Предпочтение необходимо отдавать изделиям с большим сроком службы, ведь конструкцию залитую бетоном сложно ремонтировать.
Выбираем трубы
При установке водяных систем своими руками, чаще используются трубы из сшитого полиэтилена марки PE-X и PERT. Плюс изделий PE-Xа — обладают большой плотностью сшивки, что обеспечивает эффект памяти.
То есть, контур растянутый или деформированный под воздействием нагретого теплоносителя способен принимать изначальную форму. Кроме того, данная модель оснащена аксиальными фитингами, поэтому её можно смело замуровывать под бетонную стяжку.
А вот продукция PERT имеет цанговые фитинги, что говорит о допустимости монтажа только «сухим» способом. Поэтому, эти трубы рекомендованы лишь при заливке стяжкой цельного отрезка изделия, когда фитинги располагаются в местах крепления контура к коллектору.
Многих привлекают полипропиленовые трубы, так как имеют не высокую стоимость, но нередко они бывают низкого качества, поэтому специалисты их не рекомендуют.
Хороший вариант — медные, они долговечны и обладают высокой теплоотдачей, но стоимость их достаточно высокая. А вот металлопластиковые трубы — это отличное соотношение цены и качества. На них не образуется коррозия, имеют небольшой вес и просты в монтаже, так как легко гнутся.
Если необходима повышенная изоляция, то лучше применять изделие с внутренним покрытием из поливинилэтилена.
Для водяных отопительных устройств на бетонный пол, трубы должны иметь толщину стен 2 мм, а диаметр 16, 17, 20 мм. Эти данные можно найти на самих изделиях.
Выбирая контур, следует отдавать предпочтение проверенным и известным производителям: Rehau и Valtec, Tece, KAN, Uponor. Кроме того, при покупке в обязательном порядке проверяется наличие сертификата соответствия на товар.
Необходимо, также приобрести хомуты, которыми нагревательный элемент будет крепиться к бетонному основанию. В случаи, если в качестве утеплителя будут использоваться маты с бобышками, то потребность в них отпадает.
Читайте подробную статью как правильно выбрать трубы для системы теплых полов.
Утеплитель
Теплоизоляционный материал является важным слоем тёплого пола. Он предназначен отделять тепло, которое выделяют трубы, от бетонной основы и направлять его вверх. Рекомендованы подложки из:
- фольгированного полиэтилена — особенно для полов с минимальной толщиной;
- профильных полистирольных мат — лучше брать изделие с выступами для укладки труб и наличием замков для фиксации листов между собой — это облегчит процесс монтажа;
- пенополистирольных экструдированных плит — они имеют повышенную прочность и хороший уровень теплоизоляции.
Минеральная вата не рекомендуется для размещения в «пироге» пола с обогревом уложенного «мокрым» способом, так как она впитывает часть влаги из раствора.
К сведению! Толщина теплоизоляционного материала зависит от характеристики помещения.
На первом этаже теплоизоляционный слой должен быть толще. В среднем, размер при укладке по грунту — 10 см, над неотапливаемым подвалом — 5 см, над тёплым помещением — 3 см.
Кроме того, потребуется купить крепёжные изделия, с помощью которых будет фиксироваться утеплитель к полу (дюбеля).
Комплектующие для коллектора
Коллекторно-смесительный узел является центром всей конструкции, в нём распределяется и направляется в магистраль теплоноситель. Помимо этого, с его помощью производится контроль за работой устройства и регулировка температурного режима.
Коллекторы не продаются в полном комплекте, поэтому потребуется покупать комплектующие по отдельности. Лучше довериться специалисту, но если вы решили сделать это самостоятельно, то следует помнить, что нужны следующие детали узла:
- коллекторы с настроечными клапанами;
- фитинги для присоединения контура — они подбираются индивидуально;
- воздухоотводчики автоматического типа;
- кронштейны для крепления устройства к стенке;
- дренажные сливные краны;
- шкаф из металла;
- смесительная ёмкость и насос для обеспечения циркуляции теплоносителя;
- термометр для определения температурного уровня.
Правильно подобранные детали коллекторного узла способствуют эффективному функционированию устройства.
Кроме этого, для обустройства тёплого пола потребуется запастись цементом, песком, пластификаторами для приготовления бетонного раствора, демпферной лентой размером 100 — 150 мм в ширину и армирующей сеткой.
Для чего нужна заливка теплого пола стяжкой?
На основание или перекрытие укладываются водяные трубы, в подсобных помещениях дополнительно хозяйственные коммуникации. Этот «пирог» заливается монолитной стяжкой.
Она проводится после укладки и проверки систем, обеспечивает:
прочность поверхности;
защиту элементов нагревания от нагрузки сверху и повреждений;
важное свойства – это накопление, распределение, равномерная отдача тепла вверх, что снижает затраты на энергоносители;
надежное основание под настилание полового покрытия.
Толщина монолитной стяжки 70-100 мм, толщина водяных труб в этот расчет не входит. В комнате, где будет проводиться монтаж отопления, проводится двойная стяжка: черновая (20-30 мм) под трубы, финишная (30-40 мм) над ними. Чем толще слой, тем стабильней отопительный режим.
Заливка водяного теплого пола
Черновая стяжка наносится для выравнивания основания, на которое будет уложена система отопления.
Плюсы и минусы плиточного покрытия для тёплого пола
Сочетание — кафельная плитка и тёплый водяной пол, имеет ряд преимуществ:
пол с обогревом делает плиточное покрытие комфортным для перемещения по нему босыми ногами;
быстро высыхает вода на поверхности, что особенно важно для кухни, бассейна или ванной — пошаговая инструкция установки гидропола в ванной комнате;
на кафельном тёплом полу не образуется плесень и вредные для здоровья человека микроорганизмы;
монтаж греющих труб под плитку не требует дополнительных затрат;
плиточный тёплый пол, возможно, обустраивать с другими видами отопления;
данное сочетание создаёт в помещении (ванне, бассейне) условия, которые отвечают санитарным нормам.
Стоит отдельно отметить высокую теплопроводность плитки, то есть тепло от нагревательных элементов будет беспрепятственно проходить в комнату. Поэтому, она считается самым подходящим покрытием для полов с обогревом. Кроме того, кафель обладает следующими плюсами — долговечность, устойчивость к температурным перепадам, прочность.
Процесс укладки тёплого водяного контура под плитку не сложный, но трудоёмкий, важно строго следовать технологии. Кроме того, установка плиточного водного пола возможна не во всех помещениях. Такое устройство рекомендовано монтировать в частных домах
А вот в квартирах, чтобы оборудовать греющую конструкцию, требуется разрешение на подключение её к общей системе отопления.
Ещё один минус таких устройств — внушительная толщина «пирога», поэтому при наличии низких потолков — этот вариант не подходит.
Как залить бетонную стяжку
Выбрать вид стяжки для заливки недостаточно, нужно еще знать, как правильно эту заливку выполнить. Любая ошибка при изготовлении такого покрытия снижает эффективность теплых полов, приводит к разрушению стяжки. До этапа заливки должны быть выполнены работы по подготовке основания, укладке гидроизоляции и армирующего слоя, монтаж отопительной системы. Демпферная лента также крепится по периметру помещения до укладки теплого пола. И только после этого можно приступать к изготовлению стяжки.
Как сделать стяжку теплого пола. Схема
Схема устройства стяжки
Для работы понадобится:
- металлический профиль для направляющих;
- сухой гипс;
- емкость для замеса раствора;
- уровень;
- кельма;
- правило.
Варианты стяжки теплого пола
Шаг 1. При помощи уровнемера на стене размечают линию заливки стяжки. Учтите, что толщина раствора над трубами не должна быть меньше 3 см.
Замешивание раствора
Шаг 2. Замешивают раствор из гипса и кельмой раскладывают его небольшими кучками вдоль одной из стен на расстоянии 20 см. Укладывают на раствор направляющие и выставляют их по уровню. Между маяками оставляют расстояние 1,5-1,8 м. Так как гипс сохнет очень быстро, не стоит раскладывать раствор для маяков сразу по всей площади, делайте это в 2-3 приема.
Шаг 3. Готовят бетонный раствор: смешивают сухие компоненты в нужных пропорциях, вливают воду, добавляют пластификатор.
Раствор выливают между направляющими и с помощью правила распределяют по поверхности
Шаг 4. При заливке пола давление в трубах должно равняться 0,3 МПа, иначе укладывать стяжку нельзя. Раствор выливают между направляющими и с помощью правила распределяют по поверхности. Работать нужно очень аккуратно, чтобы не наступить на трубы. Заливку производят порционно, разделив помещение на несколько участков. Если площадь пола более 40 м2 , между участками прокладывают демпферную ленту толщиной 5-10 мм. Лучше всего использовать специальную межконтурную ленту, которая имеет Т-образный профиль. Она имеет стандартные параметры: ширина 10 см, высота 10 см и толщина 1 см. Лента выпускается длиной по 2 м и стоит очень недорого. Монтировать ее гораздо удобнее, чем обычную ленту. Деформационные швы не дают стяжке растрескиваться при температурном расширении. Проходящие в местах швов трубы дополнительно нужно закрыть гофрой.
На фото – деформационный шов и закрытый гофрой стык труб
Когда весь пол будет залит, стяжку накрывают полиэтиленом и оставляют сохнуть. Через сутки вынимают маяки, углубления заделывают раствором. Снова накрывают пленкой, а потом периодически пол смачивают водой, чтобы не появились трещины. Как только стяжка наберет необходимую прочность, а уровень влажности опустится до 5-7%, можно укладывать финишное покрытие.
