Закрыть батарею гипсокартоном без потери тепла

Монтаж конструкции

Обшивка батарей гипсокартоном

Самые сложные этапы решения вопроса, как закрыть гипсокартоном батарею отопления и не лишить комнату тепла, остались позади. Если всё подготовлено, монтаж представляет собой несложную процедуру.

Крепление гипсокартона проводится по следующей методике:

• лист материала приставляется к металлическому основанию;
• начертательным инструментом отмечается место обреза – так материал размечается на необходимые куски;
• подготовленная часть приставляется к соответствующей части каркаса и крепится шурупом.

Статья по теме: Как своими руками сделать стул из дерева?

Шаг устройства шурупов при креплении материала в коробе для батареи – 10-15 см, пример расположения крепёжных элементов можно посмотреть на фото выше.

Лучше подготавливать и крепить по одной части материала, если готовить все сразу, можно ошибиться из-за выступающих в некоторых местах углов.

Съёмный экран должен закрывать радиатор для проветривания и передачи тепла в помещение. Первая его часть, внутренняя, крепится к металлу ещё до работы с гипсокартоном. Затем устраивается основной материал, и последним этапом одевается съёмная, внешняя, часть экрана.

Разметка короба

Чтобы закрыть гипсокартоном батарею и трубы, необходима разметка короба:

На полу помещения, в котором установлен радиатор, нужно провести горизонтальную линию – проекцию вертикальной плоскости батареи. Длина этой линии должна превышать протяженность отопительного прибора на 100 мм с обоих концов.
Параллельно первой отметке на полу следует провести вторую линию, расположенную дальше от стены, на расстоянии 100 мм от первой. Величина первой и второй линий одна и та же.
Используя уголок, на стене необходимо нарисовать две вертикальные линии одинаковой высоты, расположенные не менее чем в 100 мм от боковых граней радиатора.
Между двумя вершинами вертикальных линий нужно нарисовать соединительную черту.

Вам будет интересно:Как облагородить дверной проем: интересные идеи, способы отделки и описание с фото

В результате должен получиться прямоугольник, по контуру которого будет выполнена обрешетка будущего декоративного короба из гипсокартона.

Декорирование труб

Многие владельцы квартир и домов стараются зашить батареи отопления и трубы гипсокартоном. В последнем случае нужно будет осуществить некоторые предварительные работы. Во-первых, следует подготовить материалы, например, металлические профили, стоечные и направляющие. Понадобятся не только гипсокартонные листы, но и дюбели, а также шурупы.

Подготовьте и некоторые инструменты, а именно:

• отвертку;
• нож;
• уровень;
• отвес;
• ножовку;
• карандаш.

Если трубы изготовлены из металла, их поверхность перед обшивкой очищается от старой краски, и коммуникации красятся заново. После обшивки к трубам будет затруднен доступ, в некоторых случаях это и вовсе становится невозможным.

Разберем рисование разметки:

1. Начинать нужно с аккуратного вычерчивания горизонтальных линий. Вдоль конструкции устанавливаем уровень, по нему наносим пометки. Если короб стоячей модели, то нужно наносить сразу три линии.
2. Наносить линии нужно и в вертикальном положении. Для этого возьмите угольную линейку, приложите к самым нижним граням, далее создаем перпендикуляр. С помощью уровня разметка получается правильного размера.
3. Теперь все линии необходимо соединить. Все это будет происходить над самой конструкцией, горизонтальная часть будет объединять все линии.

Перед тем как начать зашивать батарею гипсокартоном нужно осмотреть конструкцию и убедиться в том, что разметка в форме квадрата или прямоугольника. Каждая линия соответствует отвесу. Учитывайте, что в будущем ошибку не исправить, поэтому все нужно осматривать на этом этапе и откорректировать.

Схема монтажа

Маскировка радиаторов и законы теплотехники

Основная задача любого радиатора отопления состоит в нагреве помещения. Цель достигается сочетанием или отдельным использованием двух методов – инфракрасного излучения и конвекции. Благодаря им формируются комфортные условия. Инфракрасное излучение обеспечивает передачу тепла предметам, находящимся в помещении, конвективное — нагревает воздух.

Тепловую энергию мы можем ощутить, если расположим руку в непосредственной близости от радиатора. Конвекция обеспечивает циркуляцию воздуха и равномерное распределение температуры по всей комнате. Это известно еще из курса школьной физики – теплый воздух, поднимаясь вверх, вытесняет более холодный.

Экран для радиатора выполняет несколько важных функций: увязывает прибор с дизайном, защищает его от повреждений и оседающей пыли, при сгорании которой выделяют токсины

Нужно понимать, что практически любой способ сокрытия труб и радиаторов приведет к неминуемой потере мощности обогрева. Самый простой пример – использование экрана из стекла с художественной росписью. Казалось бы, задача декорирования радиатора выполнена успешно, но в комнате стало сразу заметно холоднее. Все случилось потому, что стекло почти полностью нивелирует инфракрасное излучение.

Оригинальный способ маскировки батареи отопления поможет расширить подоконник и использовать конструкцию в качестве предмета обстановки

Чем глубже и надежнее будет спрятан радиатор, тем большими будут потери. Данное утверждение в полной мере относится и к глухим экранам, препятствующим как длинноволновому инфракрасному излучению, так и коротковолновой конвекции.

То же самое можно сказать о глухих коробах над верхней частью радиатора — они являются непреодолимой преградой для распространения теплого воздуха вверх (не работает метод конвекции). Вывод напрашивается сам собой – чем больше площадь отверстий в накладке, тем меньшими будут потери тепла.

Максимальная перфорация решетки, наличие зазоров в верхней и нижних частях накладки – залог нормальной конвекции

Сфера применения

Отражающая теплоизоляция применима для всех поверхностей без грязи и пыли, подходит для сложных конструкций с углами, изгибами и перепадами. Утепление стен с наружной стороны можно достичь максимального эффекта при создании воздушного зазора в 20 мм с фольгированной стороны.

Эффективен материал для многоэтажных и одноэтажных каркасных домов, при этом это увеличит сопротивление стен без увеличения их объема. Монтаж осуществляется встык без нахлестов, а швы проклеиваются фольгированным скотчем.

Применение изнутри

Если есть желание утеплить помещение изнутри, то есть два вариант. Первый вариант – сделать 2 воздушных зазора между внешней стеной и материалом, между изоляцией и облицовкой (к примеру, гипсокартоном). В таком случае используется ТИМ с двойным фольгированием.

Второй вариант – создание одного зазора между внешней стеной и изоляцией, для чего применяется фольгированный с одной стороны материал. Фольгу обращают внутрь помещения.

Изоляция крыши

Отражающие ТИМ, смонтированные на крыше, дают не только тепловую, но и паровую изоляцию. Защищается также и подкровельное пространство от влаги.

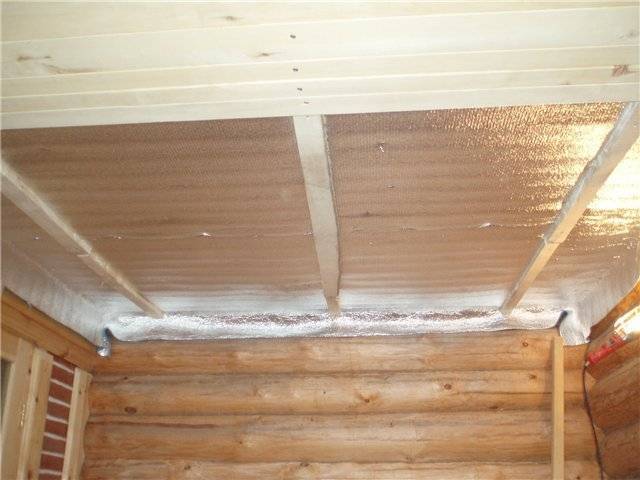

Особенно эффективна отражающая пленка при изоляции потолка бани.

Трубопроводы и вентиляция

Для труб нужна изоляция с двусторонним фольгированием. Если трубы имеют диаметр меньше 159 мм, то можно не создавать воздушный зазор между ТИМ и трубой. Если у труб больший диаметр, то зазор – обязателен. Воздушный зазор устраивается следующим образом:

• первый вариант — крепление колец из фольгированной пленки к трубе с расстоянием 300-400 мм друг от друга. А поверх колец труба обматывается изоляцией;
• второй вариант – вдоль трубы прокладываются деревянные бруски с сечением в 10 на 10 мм или 20 на 20 мм, после чего поверх них идет обмотка изоляцией.

Стыки нужно заклеить алюминиевым скотчем. Утепление вентиляционных коробов позволит устранить теплопотери и дать звукоизоляцию.

Газ

1. Можно ли прятать газовые трубы в квартире?

Там, где на них нет резьбовых соединений — безусловно. Стальные трубы на газе при условии сохранности краски на их поверхности не ржавеют и не изнашиваются, срок их службы практически неограничен.

1. Можно ли закрывать газовые трубы гипсокартоном на оцинкованном каркасе?

Материал короба или ниши на удалении от плиты не имеет никакого значения. Могут применяться абсолютно любые отделочные материалы — ГКЛ, ГВЛ, стеновые панели, фанера, ОСП и т.д. А вот вблизи плиты для короба лучше использовать негорючие материалы, в том числе гипсокартон.

1. Можно ли зашить газовую трубу на соединении с газовым счетчиком?

Нет. Все резьбы, краны перед газовыми приборами и сам счетчик должны быть доступны для демонтажа и обслуживания. При утечке на любом соединении скопление газа в коробе просто опасно, к тому же он помешает выявить эту утечку и провести ремонтные работы. Не забудьте и про необходимость поверки счетчика: через несколько лет его придется снимать.

Вентиль, резьбы и счетчик (конечно, при его наличии) должны быть доступны.

Особенности декорирования труб в частном доме и квартире

Вариантов, как можно скрыть трубы отопления, больше всего в частном доме. Внутренние коммуникации приватных построек никак не связаны с соседскими и соответственно при необходимости могут прокладываться и перекладываться, как заблагорассудится. Если же изменения конфигурации отопительной системы планируется в многоквартирном доме, то приходится учитывать интересы всех жильцов и проводить согласование с эксплуатирующей организацией.

Полностью спрятать трубы можно только во время строительства или капитального ремонта. Для этого применяется скрытая прокладка в стенах или в полу. Трубопроводы с теплоизоляцией помещаются в штробы и покрываются раствором или прячутся под молдингами. В системах индивидуального отопления можно организовать подогрев пола. В частных домах удобно прятать коммуникации между лагами деревянного настила. Остается только закрыть декоративными накладками места пересечения труб с полом, как показано на фото.

Больше всего неудобств жителям квартир доставляют магистральные транзитные трубопроводы, которые из-за больших размеров сложно спрятать. К тому же, перестаравшись с укрытием, можно лишиться части тепла, поступающего в помещение. Чтобы их замаскировать, подходят только приемы внешнего художественного оформления.

декорируя трубы отопления в своем доме, можно не переживать по поводу изменения их теплоотдачи. В индивидуальных системах обогрев комнат останется прежним, изменится лишь соотношение количества тепла, поступающего от труб и радиаторов. А вот в квартирах с централизованным отоплением приходится беречь каждую килокаллорию тепловой энергии и оставлять трубопроводы максимально открытыми.

Так или иначе, любые действия по отношению к элементам системы отопления влияют на ее функционирование. Прежде, чем предпринимать радикальные меры по переносу трубопроводов с глаз долой, следует изучить полную схему существующей разводки и проанализировать возможные последствия.

Важно! Скрытая прокладка может быть использована только при условии применения новых качественных труб без резьбовых соединений. Все разборные участки и арматура должны оставаться доступными для обслуживания. Это особенно важно в квартирах, где возникновение аварийной ситуации чревато затоплением соседей

Это особенно важно в квартирах, где возникновение аварийной ситуации чревато затоплением соседей. В ряде случаев оптимальным вариантом оказывается декорирование открыто проложенных трубопроводов и радиаторов

Это позволяет сделать их невидимыми с минимальными затратами, не нарушая целостности стен и пола и без изменения конфигурации отопительного контура. При этом сохраняются все проектные параметры системы обогрева и свободный доступ для удобства эксплуатации. Выбирая, как лучше задекорировать трубу отопления в комнате, следует руководствоваться как соображениями эстетичности, так и сохранения функциональности

В ряде случаев оптимальным вариантом оказывается декорирование открыто проложенных трубопроводов и радиаторов. Это позволяет сделать их невидимыми с минимальными затратами, не нарушая целостности стен и пола и без изменения конфигурации отопительного контура. При этом сохраняются все проектные параметры системы обогрева и свободный доступ для удобства эксплуатации. Выбирая, как лучше задекорировать трубу отопления в комнате, следует руководствоваться как соображениями эстетичности, так и сохранения функциональности.

Установка короба

Чтобы зашить батарею гипсокартоном, вы должны будете провести замеры. Рассчитывая параметры короба, следует сделать припуск по бокам и спереди в 2 см, чтобы стенки конструкции не соприкасались с батареей.

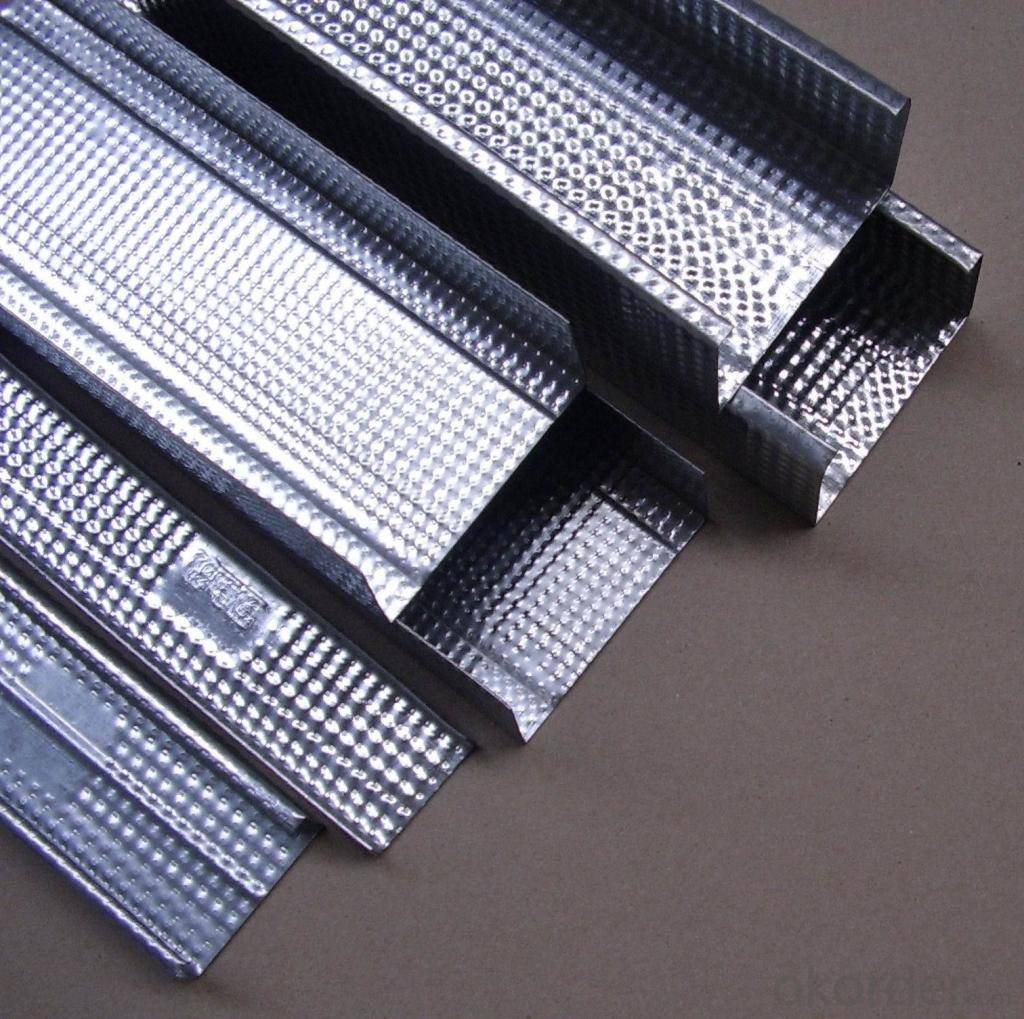

Несущие элементы изготавливаются из профиля с размерами 27 x 28 мм. Перед тем как закрепить элементы, их положение следует проверить уровнем, после чего осуществляется фиксация дюбелями ко всем примыкающим поверхностям, а именно:

• стене;
• полу;
• подоконнику.

Между поверхностями и профилем следует уложить амортизирующую ленту. Как только будет установлен каркас, можно начинать монтировать перемычки из профиля с размерами 60 x 27 мм. Обрешетка должна получиться довольно крепкой, шататься она не должна. Если это правило соблюсти не удалось, следует добавить поперечные опорные планки.

Как закрепить батарею на гипсокартон: пошаговая инструкция

Рассмотрим, как закрепить чугунную батарею – метод устаревший, но до сих пор многие им пользуются.

В видео показано как правильно крепить батарею на стену из гипсокартона

https://youtube.com/watch?v=PvvVupHEpzg

Для прочности конструкции к чугунной конструкции можно приварить фигурные ножки, которые возьмут на себя нагрузку от веса батареи. Чтобы батарея не завалилась, в профиль вкручивают кронштейны. Кроме этого железные трубы будут поддерживать батарею. Но мы рассматриваем, как закрепить радиатор на гипсокартон.

Крепим батарею на гипсокартон: пошаговая инструкция

Первым делом при помощи дрели со сверлом по дереву просверлить отверстия в ГКЛ. Делать это нужно аккуратно, без нажима, так как гипсокартон может сломаться

Важно! Расстояние между ГКЛ и основанием может доходить до 10 см, поэтому бур для перфоратора берется 20 см.
Как только отверстия в ГКЛ готовы, нужно взять перфоратор с буром 10 мм в диаметре и пробурить в основной стене отверстия под крепеж. Старайтесь держать инструмент ровно параллельно полу, чтобы впоследствии кронштейн не ушел вбок.
Затем забиваем крюки в отверстия

В идеале надо установить дюбель и в него вкрутить крепеж с резьбой. Но такие элементы найти трудно, особенно под чугунную батарею, поэтому предположим, что у нас есть крюк с заостренным концом.
В случае если крюк шевелится или не входит на нужное расстояние, то нужно его вытащить и рассверлить отверстие большим диаметром и глубже. Затем приготовить деревянный чепик, в середину которого вбивается крепеж, и только потом забивается в стену.
Повесить батарею на кронштейн, проверить уровень. Если батарея висит неровно, то можно немного подбить крепеж молотком. Старайтесь сильно не стучать по кронштейну, так как в кирпичной стене из старого материала, можно разболтать крепеж и придется проводить работу заново.

Это вся инструкция для закрепления чугунной батареи на стену из гипсокартона. Теперь рассмотрим, как закрепить алюминиевый радиатор.

Монтаж своими руками

Хотите зашить батарею и уже обзавелись всем необходимым для данного процесса? Тогда чего ждать, давайте приступать. А начинается все с разметки под короб. Нужно очень точно замерить всю батарею, погрешность может составлять максимум миллиметр. Для ускорения процесса нужно пользоваться рулеткой, строительным уровнем, линейкой-угольником и карандашом.

Глубина разная в зависимости от габаритов радиатора. Говоря о краях конструкции, то отступать стоит не более чем на 10 сантиметров. Если подоконник слишком узкий, то его нужно демонтировать. Как понять, что зазора недостаточно? Минимальный уровень между батареей и подоконником составляет три сантиметра.

Заводские варианты или чем лучше закрыть радиаторы отопления в квартире или доме

Современные промышленные декоративные решетки неплохо вписываются в жилой интерьер, одновременно маскируя неприглядные отопительные приборы. Цена большинства экземпляров вполне приемлема, остается сделать нужный выбор.

Навесные щитки с верхней крышкой

Чаще всего они изготовлены из металла. Недорогие изделия сделаны из окрашенного железа, подороже – из нержавейки. К преимуществам таких панелей стоит отнести:

1. Легкость монтажа – зная, как закрыть радиатор отопления декоративным экраном, основную работу можно сделать своими руками без помощи специалистов.
2. Отсутствие препятствий теплообмену – почти вся продукция выпускается с отверстиями для улучшения конвекции. Форма отверстий – на любой вкус.
3. Технологичность – навесные панели рассчитаны на одно- или двухстороннюю подводку труб.

Плоские панели

Самая распространенная категория, которая служит для декорирования отопительных приборов, расположенных в нишах. Одновременно такие решетки выполняют декоративную роль в интерьере жилых помещений. В магазинах можно встретить большой ассортимент экранов с различными рисунками, резьбой и ковкой, некоторые из них впору сравнивать с произведениями искусства.

Из дерева

Такие фальшпанели идеально подходят для любого интерьера. Если вы имеете опыт сборки хотя бы небольших беседок для дачи, то проблемы, как спрятать батарею своими руками, для вас не существует. Изделия можно сделать и на заказ, в какой-нибудь столярной мастерской. Деревянные конструкции помогут выдержать элегантную составляющую кантри-стиля или всю строгость классицизма. Раздумывая над темой, чем закрыть радиаторы отопления в собственной квартире, стоит помнить о стоимости ручной индивидуальной работы – она в разы превышает ширпотребовские экземпляры.

И еще, не исключается деформация дерева при температурных перепадах и колебаниях влажности. Избежать таких последствий можно только приобретая изделие из высококачественной древесины.

Из металла

Подобные ограждения привлекают, прежде всего, своей ценовой доступностью. Дизайнерская составляющая подобных изделий довольно примитивна, именно поэтому у них низкая цена. Однако несмотря на это свою функцию они выполняют в полной мере.

Панель изготавливается из тонкого листа металла, который окрашивается в любой цвет. Более дорогие экземпляры делают из нержавейки, их внешний вид эстетичен и элегантен.

Из пластика

Именно принимая во внимание ценовую доступность пластиковых изделий, не стоит рассчитывать на их долговечность. Более того, не все они соответствуют нормам, вследствие чего при нагревании способны выделять букет вредных веществ

Экраны-короба

Можно узнать, как спрятать батарею в комнате по фото похожих интерьеров. Однако даже современные отопительные приборы не всегда соответствуют дизайнерскому замыслу помещения. Тогда приходится их полностью изолировать «с глаз долой». Решетки в виде короба классифицируются по типу материала, из которого они изготовлены.

Экраны из МДФ

Один из распространенных вариантов для декорирования приборов отопления. Мастера, знающие, как аккуратно закрыть радиатор отопления экраном, настаивают именно на этом материале. Конструкция из МДФ не так капризна в уходе как дерево, и легко монтируется своими руками.

Важное достоинство таких изделий – их стоимость на 50-70 процентов меньше, чем деревянных. И это при характеристиках, не уступающих аналогам из натуральной древесины

Панели из стекла

Стеклянный экран весьма эстетично смотрится, легко может дополнить стильный дизайн любого помещения вплоть до корпоративного здания. В зависимости от внешнего вида панели из стекла делятся на:

• Матовые.
• Прозрачные.
• Однотонно окрашенные.
• С нанесением уникальной фотопечати.

Разумеется, стеклянная конструкция хрупкая, поэтому производители выпускают образцы толщиной не менее 6 мм. Для пущей безопасности можно купить каленое стекло, оно сочетает в себе механическую прочность и термоустойчивость. Даже если панель удастся разбить – осколки будут мелкими и с тупыми гранями.

Разметка

Как закрепить батарею на гипсокартон – этап разметки

Разметка будущей конструкции проводится с помощью:

• измерительного инструмента – рулетка, линейка, уголок;
• начертательного инструмента – простой карандаш, маркер;
• точного инструмента – строительный либо лазерный уровень.

Проводя данный этап, желательно придерживаться точных размеров, ограничиваясь целыми сантиметрами. Миллиметры применяются только в случае выполнения особо точной конструкции, например, под установленный проект интерьера.

Перед тем, как зашить батарею гипсокартоном и избавиться от её неприятного вида, нужно решить, под какой способ заделки проводить разметку:

• короб – более простой и быстрый метод работы (заделывается только площадь батареи и, буквально, 12-20 см за её пределами);
• стена – более трудоёмкий способ (заделывается полностью стена, у которой установлен радиатор; если отопительный прибор установлен у окна, необходимо выполнять откосы).

По объёму работ заделка батарей по первому методу – более проста: используется меньшее количество материала и проводится небольшое количество строительных процессов. Во втором случае используется даже меньше строительных процессов, но применяется больше материала.

Короб

Короб для радиатора

При устройстве короба, конструкция занимает немного места, закрывая немного больше пространства, чем сам радиатор. Глубина подобного короба зависит от ширины отопительного прибора (большинство радиаторов уже, чем батареи с металлическими пластинами).

Инструкция по разметке короба:

• В зависимости от необходимого положения конструкции, проводится горизонтальная полоса. Если короб будет висеть – отмеряете расстояние от пола и с помощью уровня проводите линию разметки. Если конструкция будет опираться на пол – будет 3 линии (две по краям – глубина, одна передняя – край конструкции).
• К нижней грани необходимо установить уголок и провести вертикальные метки – добиваемся прямого угла. С помощью уровня доводим вертикальные линии до необходимого размера.
• На вертикальных линиях отмечаются одинаковые метки, между которыми проводится соединяющий отрезок.

Статья по теме: Обои на кухню для квартиры хрущевки фото: для маленькой, какие выбрать, какие подойдут в интерьер малогабаритной небольшой кухни, видео

В результате должен получиться квадрат либо прямоугольник (в случае опоры на пол – дополнительно разметка основания).

Стена

Как закрыть батареи гипсокартоном – метод устройства стенки

Проводя анализ помещения и думая, как закрыть батареи отопления и трубы гипсокартоном и сделать это правильно, решение об устройстве альтернативной стены приходит само собой.

Суть решения – вместе с радиатором закрывается вся поверхность, к которой он прикреплён. Данный метод расточителен, так как можно обойтись небольшими объёмами материала, устроив точечный короб. Но стена является единственным способом спрятать отопительный прибор из комнаты своими руками полностью.

Для устройства стенки каркас строится на всю высоту помещения:

• С помощью уровня проводится несколько вертикальных линий на основании для каркаса. Шаг – 60-100 см. Обязательны линии под профили в углах помещения.
• От каждой вертикальной линии необходимо провести продолжение на пол. Для этого используется уголок. Глубина напольных линий равна ширине между основной стеной и альтернативной.
• Подобные напольным, проводятся линии на потолке – равной глубины и строго параллельно.
• Последние разметочные линии проводятся сверху и снизу отопительного прибора, на расстоянии 7-10 см.

По бокам радиатора тоже проводится разметка – по периметру прибора нужны профили, в которые будет устанавливаться съёмный экран. Но чтобы избавиться от лишней работы, можно провести основные разметки (которые на всю высоту помещения) непосредственно по бокам радиатора.

Варианты скрытия отопительных труб в интерьере квартиры

Есть масса способов, которые помогают замаскировать отопительные приборы в квартире, не мешая поддерживать комфортную температуру в помещении.

Можно заказать радиаторы по индивидуальному дизайну, но способ этот достаточно дорогой и недоступен широкому кругу потребителей.

• купить и закрепить на радиаторе навесной экран;
• создать деревянный элемент, который крепится над радиатором;
• соорудить короб из гипсокартона, который замаскирует батарею.

Если рассматривать последний вариант, то он является самым востребованным. Это обусловлено простотой сборки и недорогим материалом, который применяется для конструкции. Но назвать этот способ совершенным нельзя, так как при непредвиденных поломках или протечках, короб придется полностью демонтировать.

Навесной экран для батареи

Перед тем как сооружать конструкцию, следует произвести тщательный осмотр системы отопления. Проверьте насколько надежны стыки и соединения. Если трубы старые, то лучше их заменить, старая батарея подлежит замене, в случае ее ненадежности. Только после ремонта отопительной системы в квартире можно начать работу по созданию экрана для радиатора из гипсокартона.

Существуют параметры, которым должна отвечать конструкция из гипсокартона для маскировки батареи отопления:

1. Теплый воздух должен беспрепятственно выходить из конструкции, чтобы прогрев комнаты был равномерным.
2. Все коммуникационные краны должны быть доступны в любой момент.

Важно! Некоторые хозяева квартир полностью закрывают батареи листами ГКЛ – делать это ни в коем случае нельзя
