Варианты рабочих схем подключения
Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.
Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.
Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.
Если в схему отопления включено два или больше котлов, возникновение паразитарных потоков неизбежно. Поэтому подключение обратного клапана обязательно
Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.
При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.
Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.
Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.
Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.
В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.
При обустройстве байпасных узлов для отопительных схем использование обратных клапанов считается обязательным. На рисунке представлен один из возможных вариантов подключения байпаса
Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.
Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.
Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.
В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства. При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе
При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.
В отопительных системах с естественной циркуляцией теплоносителя использование пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только лепестковые поворотные устройства
Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.
Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.
Типы затворов
Задвижка — основной фрагмент изделия, при помощи которого и меняется сечение проходного отверстия. Существуют такие типы затворов: седельный, золотниковый, клеточный, мембранный.
Седельный и клеточный
В конструкции такого приспособления находится седло и плунжер. Последний элемент представляет собой поршень цилиндрической формы, длина которого значительно превышает диаметр. Седло — компонент затвора, который локализуется между проходным отверстием и внутренними узлами изделия.
Как только поршень начинает двигаться через седло, изменяется диаметр проходного отверстия. Существуют одно- и двухседельные клапаны. Первый тип арматуры применяется в трубопроводах малого диаметра.
Клеточное изделие имеет седло, в котором присутствуют радиальные отверстия. С их помощью регулируется расход рабочей среды. Внутри клетки находится цилиндр, который передвигается. Он меняет пропускную способность отверстия. Достоинством изделия является то, что оно позволяет снизить кавитацию, вибрацию и шум.
Мембранный и золотниковый

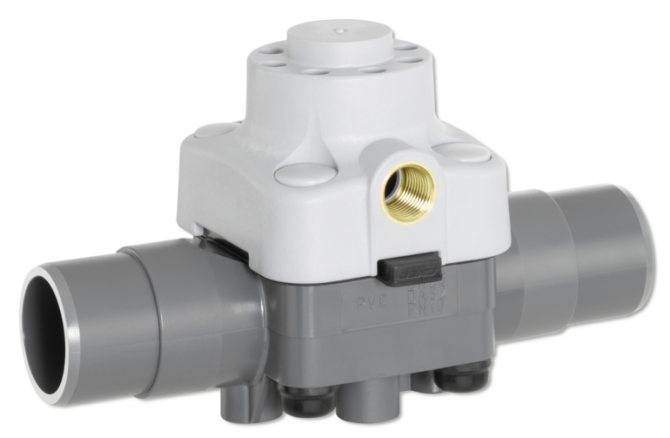

В мембранном клапане тоже есть седло, но для перекрытия отверстия тут используется гибкая мембрана. Она выполняет несколько функций. Первая из них — контроль и регулировка давления жидкости (газообразного вещества). Вторая функция — защита внутренних узлов запорной арматуры от воздействия агрессивных химических компонентов.
Преимуществом приспособления является высокая надежность и герметичность элементов, которые двигаются. Также мембрана производится из материалов, которые устойчивы к коррозии. Чтобы качество работы клапана не ухудшалось со временем, конструкцию придется дополнительно оснастить позиционерами, при помощи которых контролируется положение штока. Эти элементы позволят предупредить точность регулировки.
Последний тип затвора — золотниковый. Регулировка расхода жидкости или газа в этом случае зависит от того, на какой угол поворачивается задвижка. Чаще всего устройства такого типа используются в сфере энергетики. Золотниковый клапан по принципу действия можно отнести к кранам.
Работа
Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать?
Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.
Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.
Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.
Обратите внимание: автоматический трехходовой клапан, установленный в системе отопления позволяет получить до 50% экономии топлива.
Как работает трехходовой клапан в системе отопления
Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать? Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.
Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.
Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.
- Такой клапан устанавливается в тех местах трубопровода, где необходимо разбить циркуляционный поток на два контура:
- С постоянным гидравлическим режимом.
- С переменным.
Обычно постоянный гидравлический поток используют потребители, для которых подается качественный теплоноситель определенного объема. Регулируется он в зависимости именно от качественных показателей.
Переменный поток потребляют те объекты, для которых качественные показатели не являются главными. Им важен количественный коэффициент. То есть для них регулировка подачи производится по требуемому количеству теплоносителя.
Есть в категории запорной арматуры и двухходовые аналоги. В чем отличие этих двух видов? Трехходовой клапан работает совершенно по-другому. В его конструкции шток не может перекрыть поток с постоянным гидравлическим режимом.
Он всегда открыт и настроен на определенный объем теплоносителя. А значит, потребители будут получать необходимый объем как в количественном, так и в качественном эквиваленте.
По сути, клапан не может перекрыть подачу на контур с постоянным гидравлическим потоком. А вот переменное направление он перекрывать способен, тем самым позволяя регулировать напор и расход.
Если совместить два двухходовых клапана, то получится трехходовая конструкция. При этом оба клапана должны работать реверсивно, то есть при закрытии первого обязательно открывается второй.
Виды трехходовых клапанов по принципу работы
- По принципу действия этот вид делится на два подвида:
- Смесительные.
- Разделительные.
Уже по названию можно понять, как работает каждый тип. У смесительного один выход и два входа. То есть он выполняет функцию смешивания двух потоков, что необходимо для понижения температуры теплоносителя. Кстати, для создания нужной температуры в системах теплых полов это идеальное устройство.
Регулировать температуру выходящего потолка достаточно просто. Для этого необходимо знать температуру двух входящих потоков и точно рассчитать пропорции каждого, чтобы на выходе получить требуемый температурный режим. Кстати, этот вид устройства, если его правильно установить и отрегулировать, может работать и по принципу разделения потоков.
Трехходовой кран разделительного действия разбивает основной поток на два. Поэтому у него два выхода и один вход. Этот прибор обычно используется для разделения горячей воды в системах горячего водоснабжения. Нередко специалисты устанавливают его в обвязках воздухонагревателей.
По внешнему виду оба устройства ничем не отличаются между собой. Но если рассмотреть их чертеж в разрезе, то есть одно различие, которое сразу же бросается в глаза. В смесительном приборе установлен шток с одним шаровым клапаном.
Он располагается в центре и перекрывает седло главного прохода. В разделительном таких клапанов два на одном штоке, и они устанавливаются в выходных патрубках. Принцип их действия таков — первый закрывает один проход, прижимаясь к седлу, а второй в это время открывается другой проход.
- Современный трехходовой кран делится на два типа по способу управления:
- Ручной.
- Электрический.
Чаще приходится сталкиваться с ручным вариантом, который похож на обычный шаровой кран, только с тремя патрубками — выходами. Электрические автоматические системы чаще всего используются для распределения тепла в частном домостроении.
Как и любое устройство, трехходовой кран определяется по диаметру подводящей трубы и давлению теплоносителя. Отсюда и ГОСТ, который позволяет провести сертификацию. Несоблюдение ГОСТа является грубым нарушением, особенно, когда дело касается давления внутри трубопровода.
Срок службы трехходовых клапанов
Наиважнейшие факторы, влияющие на срок службы трехходового:
- Материал, из которого он изготовлен.
- Соответствие предписанным изготовителем условиям эксплуатации – температурному режиму и качеству теплоносителя.
- Интенсивность эксплуатации.
- Качество монтажа.
В среднем производители дают гарантию на свою продукцию в диапазоне от 5 до 7 лет, это значит, что трехходовой клапан с легкостью может проработать и в 2 раза дольше. А вот гарантия на пластиковые модели не превышает 1 года.
Самой надежной всегда признавалась арматура с ручной системой управления. Электронные и термостатические датчики гораздо быстрее выходят из строя, чем сам клапан, и требуют ремонта или полной замены.
Принцип работы терморегулятора
На эффективность работы регулятора влияют точность и скорость реакции термоголовки на выполненные изменения. Чем быстрее устройство позволяет изменить режим работы системы и оперативнее обеспечить внесение изменений в её функционирование, тем больше за него придётся заплатить.
Основными элементами терморегуляторов являются вентили (клапаны) и термоголовка. Принцип работы устройства зависит от вида используемого элемента.
| Элемент | Функциональные возможности | Устройство | Принцип действия |
| Вентили либо клапан | Запирающий механизм | Включает седло, конус, шток. | Уменьшение потока обеспечивается движением рабочего штока, который, задвигаясь, уменьшает зазор между конусом и седлом. Если надо увеличить поток, шток совершает обратное движение для увеличения величины зазора. |
| Термоголовка | Управление штоком | Внутри «сильфона», имеющего цилиндрическую форму, помещено термочувствительное вещество. | Используется принцип теплового расширения газа и жидкости. Горячий теплоноситель воздействует на вещество, находящееся в «сильфоне», заставляя его расширяться. В результате начинает двигаться поршень, соединённый с «сильфоном» специальной пружиной. Поршень оказывает воздействие на шток, заставляя его двигаться в нужном направлении. |
Принцип работы терморегулятора зависит от его конструктивных особенностей
Режим отопления
Функционирование двухконтурного котла в режиме обогрева ничем не отличается от работы простейшего проточного нагревателя. Начальное включение горелки сопровождается достаточно длительным промежутком работы, что позволяет поднять температуру в контуре отопления до нужных значений. По достижению оптимального режима подача газа прекращается. При наличии в жилище датчика температуры воздуха, автоматика сама будет следить за его показаниями. Режимы газовой горелки двухконтурного котла могут переключаться специальной погодозависимой автоматикой, наблюдающей за температурой снаружи дома.
Работающая горелка постепенно повышает температуру теплоносителя, движение которого внутри трубопровода поддерживается циркуляционным насосом. Благодаря принципу работы трехходового клапана в газовом котле вода получает возможность проходить внутри основного теплообменника в нормальном режиме. Удаление продуктов сгорания может осуществляться самопроизвольно или с помощью специального вентилятора (им, как правило, оснащается верхняя область двухконтурного аппарата). Контур ГВС в этом случае пребывает в неактивном состоянии.
Особенности трехходового смесительного клапана
Трехходовой смесительный клапан обеспечивает работу водяного теплого пола в комфортном режиме. Запорный элемент смешивает горячий теплоноситель, поступающий из котла с холодной водой из обратного контура. Трехходовой кран, несмотря на свою универсальность, имеет несколько недостатков.
Так, например, при получении сигнала от термостата устройство для подачи теплоносителя из котла открывается полностью. Из-за этого вода с температурой в 85-90 °С поступает в систему теплого пола и может вызвать перегрев поверхности или разрыв трубопровода.
Кроме того, кран трехходового типа отличается более низкой по сравнению с двухходовым краном пропускной способностью, это приводит не к ровному, а к волнообразному графику колебаний температуры теплоносителя. Устройство приспособлено для систем с площадью обогрева более чем 250 кв. м.
Трехходовой кран изготавливается из бронзы или латуни, в его верхней части установлена шайба для регулировки потока, под которой располагается термочувствительный элемент. При работе клапана он прижимается к рабочему штоку, выходящему из корпуса. В штоке находится закрепленный конус, который герметично примыкает к седлу. Схема работы трехходового смесительного клапана проста – теплоноситель проходит через правый и фронтальный патрубки до тех пор, пока отметка температуры не повысится или не понизится до установленного значения. В процессе работы устройство сохраняет нужную температуру воды на выходе в рамках установленных пределов и подмешивает горячую или охлажденную воду из патрубков.
Если теплоноситель начинает остывать или нагреваться, то привод прижимается к штоку. В процессе перемещения конус отсоединяется от седла и открывает все три канала. Фронтальный входной патрубок перекрывается после того, как температурные показатели теплоносителя изменяются.
Трехходовые клапаны отличаются по типу внешнего привода. Они могут быть оснащены:
- Термостатическим приводом. Он производит нажатие на шток в процессе расширения находящегося в нем жидкого состава, который чувствителен к температурным изменениям. Большинство трехходовых клапанов, применяющихся в системах водяного обогрева пола, оснащаются именно таким видом привода.
- Термостатической головкой, которая содержит высокочувствительный термоэлемент, реагирующий на изменения температуры в воздухе помещения. Для осуществления регулировки трехходовой клапан оснащается наружным температурным датчиком. Датчик размещается в трубопроводе, по которому проходит теплоноситель. Такая регулировка наиболее точна.
- Электроприводом, которым управляет контроллер. К контроллеру непрерывно поступают данные о значении температуры теплоносителя в трубопроводе водяного пола. Если они изменяются, то трехходовой клапан, оборудованный сервоприводом, выполняет регулировку.
- Сервоприводом. В таком запорном механизме отсутствует контроллер, а управление краном происходит напрямую через привод на основании сигналов от температурных датчиков. Сервопривод в большинстве случаев комплектуется с кранами, которые оснащены секторным или шаровым распределительным элементом.
Трёхходовой смесительный клапан — управление, применение, особенности.
Трёхходовой клапан (кран) — устройство смешения или разделения потоков рабочей среды (жидкости или газа). В быту чаще всего он используется в системах вентиляции, отопления, ГВС и тёплых полов. С помощью трёхходового крана можно плавно менять расход воды через теплообменник, регулируя тем самым температуру в системе.
Проще говоря, трёхходовой кран применяют тогда, когда нужно перераспределять поток рабочей среды, а не просто открывать или закрывать, как в случае с обычным краном. Это позволяет поддерживать постоянную циркуляцию в системе, улучшить теплосъём и оптимизировать работу отопительных приборов.
Автоматика газового котла
В бюджетных комплектациях котлов функции управления горелкой выполняет автоматический газовый клапан, совмещенный в один блок с термостатом. Используется более простой принцип действия терморегулятора газового котла, при котором привод газового клапана связан со штоком термостата. Шток перемещается под воздействием термопары, соединенной с ним капиллярной трубкой. Движение штока ограничивается рукояткой, которой на котле устанавливают желаемую температуру.
Термопары бывают двух видов. Первая использует принцип расширяющейся жидкости, помещенной в замкнутое пространство корпуса. При нагреве термопары жидкость начинает расширяться и через капиллярную трубку воздействовать на шток терморегулятора. Другой принцип действия термопары газовых котлов основан на следующем явлении: если нагревать стык двух разных металлов, то на проводах, припаянных к этим металлам, возникает небольшое напряжение, до 50 мВ. В этом случае привод газового клапана оборудован электромагнитом, который отключается при остывании термопары и перекрывает газ. Схема автоматического клапана показана на рисунке.
Схема автоматического клапана
При розжиге с помощью пьезоэлектрического элемента принцип работы автоматики газового котла таков:
- Регулировочное колесо нажимается рукой, при этом на запальник подается газ.
- Другой рукой нажимается кнопка пьезорозжига, на запальнике проскакивает искра и он воспламеняется.
- Колесо удерживается в течение 10—30 сек. Это нужно чтоб термопара нагрелась и зафиксировала газовый клапан в открытом положении.
- Колесо отпускают и поворачивают в необходимое положение. На главную горелку подается газ и она поджигается от запальника.
- При внезапном отключении газа газогорелочное устройство и запальник затухают. Требуется несколько секунд, чтобы остыла термопара и отпустила привод газового клапана, который тут же перекроет газ.
Это самая простая автоматика безопасности, не требующая подключения к электросети. Однако она инерционна, то есть, для ее срабатывания нужно время для нагрева или остывания термопары. Тем не менее, в соответствии с нормативными документами, эта автоматика должна стоять на каждом котле, поскольку она надежна и не требует электричества. Лишены инерции электронные элементы и датчики, управляемые контроллером, но все равно они могут использоваться только совместно с базовой автоматикой.
Как работает трехходовой клапан в системе отопления
Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать? Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.
Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.
- Такой клапан устанавливается в тех местах трубопровода, где необходимо разбить циркуляционный поток на два контура:
- С постоянным гидравлическим режимом.
- С переменным.
Обычно постоянный гидравлический поток используют потребители, для которых подается качественный теплоноситель определенного объема. Регулируется он в зависимости именно от качественных показателей.
Переменный поток потребляют те объекты, для которых качественные показатели не являются главными. Им важен количественный коэффициент. То есть для них регулировка подачи производится по требуемому количеству теплоносителя.
Есть в категории запорной арматуры и двухходовые аналоги. В чем отличие этих двух видов? Трехходовой клапан работает совершенно по-другому. В его конструкции шток не может перекрыть поток с постоянным гидравлическим режимом.
По сути, клапан не может перекрыть подачу на контур с постоянным гидравлическим потоком. А вот переменное направление он перекрывать способен, тем самым позволяя регулировать напор и расход.
Если совместить два двухходовых клапана, то получится трехходовая конструкция. При этом оба клапана должны работать реверсивно, то есть при закрытии первого обязательно открывается второй.
Виды трехходовых клапанов по принципу работы
- По принципу действия этот вид делится на два подвида:
- Смесительные.
- Разделительные.
Уже по названию можно понять, как работает каждый тип. У смесительного один выход и два входа. То есть он выполняет функцию смешивания двух потоков, что необходимо для понижения температуры теплоносителя. Кстати, для создания нужной температуры в системах теплых полов это идеальное устройство.
Регулировать температуру выходящего потолка достаточно просто. Для этого необходимо знать температуру двух входящих потоков и точно рассчитать пропорции каждого, чтобы на выходе получить требуемый температурный режим. Кстати, этот вид устройства, если его правильно установить и отрегулировать, может работать и по принципу разделения потоков.
По внешнему виду оба устройства ничем не отличаются между собой. Но если рассмотреть их чертеж в разрезе, то есть одно различие, которое сразу же бросается в глаза. В смесительном приборе установлен шток с одним шаровым клапаном.
Он располагается в центре и перекрывает седло главного прохода. В разделительном таких клапанов два на одном штоке, и они устанавливаются в выходных патрубках. Принцип их действия таков — первый закрывает один проход, прижимаясь к седлу, а второй в это время открывается другой проход.
- Современный трехходовой кран делится на два типа по способу управления:
- Ручной.
- Электрический.
Чаще приходится сталкиваться с ручным вариантом, который похож на обычный шаровой кран, только с тремя патрубками — выходами. Электрические автоматические системы чаще всего используются для распределения тепла в частном домостроении.
Как и любое устройство, трехходовой кран определяется по диаметру подводящей трубы и давлению теплоносителя. Отсюда и ГОСТ, который позволяет провести сертификацию. Несоблюдение ГОСТа является грубым нарушением, особенно, когда дело касается давления внутри трубопровода.
Схема подключения двухходового клапана
Двухходовой клапан можно подключить к системе водяного теплого пола при использовании параллельной схемы. Такая схема подключения реализуется в процессе использования двух или трех нагревательных контуров, по которым циркулирует теплоноситель.
В этом случае, регулировка подачи и давления воды будет производиться исключительно с помощью одного или нескольких параллельно установленных двухходовых клапанов. Если используется параллельный способ смешивания теплоносителя, то трубопроводные магистрали теплого пола изначально разъединяются.
Двухходовой клапан можно настроить вручную, что позволит пропускать нужное количество воды через смесительный кран. Представленная схема не включает в себя трехходовой клапан, оснащенный термодатчиком – такой запорный элемент обладает небольшой пропускной способностью, с регулировкой в этом случае отлично справляется двухходовой вентиль.
Параллельная схема подключения имеет недостаток – температурная отметка теплоносителя, который входит в контур, равна температуре воды, направляющейся из обратного контура к котлу. Это приводит к неравномерному распределению горячей воды по контурам. Параллельная схема состоит из следующих элементов:
- Коллектора и труб отопления;
- Запорно-регулирующей арматуры – заслонки или двухходового клапана;
- Циркуляционного насоса, перекачивающего разогретый теплоноситель от котла по обогревательному контуру;
- Блока управления.
Автоматические клапаны
Выше упоминалось, что 3-ходовые краны могут управляться вручную с помощью штока, который находится на одной из сторон крана и оснащен поворотной ручкой или гайкой. Но такой способ управления не совсем удобен.
Как известно, мощность контура отопления настраивается с учетом температуры обратки, поэтому ручным методом удается определить только пропорцию смешивания воды с разными линиями. Изменение конечного температурного показателя может занимать слишком много времени, да и распределение теплового потенциала происходит неравномерно.
Из-за этой особенности в последнее время большой популярностью стали пользоваться автоматические клапаны, которые работают на основе сервоприводов или специальных гидродинамических и пневматических головок. Эти элементы способны моментально менять текущие конфигурации трехходового крана, учитывая выходную температуру.
Автоматические клапаны удобный в использовании, поэтому пользуются большей популярность чем ручные
По принципу работы электропривод аналогичен ручному управлению, но работает он без человеческого вмешательства, а на основе электронного блока управления. Сам узел представляет собой силовую установку, которая проворачивает шток и меняет его позицию с учетом сигнала.
Практически все трехходовые клапаны поддерживают монтаж сервопривода, но желательно покупать специальные конструкции, которые отличаются небольшими размерами и разрабатываются для электроприводов.
После получения нужных значений на сервопривод подается сигнал к действию, затем он начинает менять расположение штока или поворачивать шар внутри тройника. Бесперебойная и качественная работа системы обеспечивается действием электронного блока управления. Отсутствие этого узла делает установку бесполезной.
У сервоприводов есть масса преимуществ. Главное их достоинство заключается в возможности автоматизировать всю работу отопительной системы и лишить себя дополнительных хлопот. Если же присоединить узел с системой Умный дом, то это позволит еще и контролировать отопление непосредственно со смартфона.
Монтаж
Обычно при монтаже трехходовых кранов выбирают одну из типовых, хорошо отработанных схем.
Безнапорный коллектор или гидравлический разделитель
В такой схеме в контуре №2 предусмотрен насос, обеспечивающий циркуляцию теплоносителя. Его обозначение- два синих равносторонних треугольника, соединенных вершинами.
Рисунок 10. Схема монтажа с безнапорным коллектором
Прямое подключение к источнику тепла
Важно! Если кран подключается непосредственно к бойлеру на байпасе, подключенному к патрубку В, перед манометром придется смонтировать клапан с гидравлическим сопротивлением, равным сопротивлению источника тепла. Рисунок 11
Прямое подключение к источнику
Рисунок 11. Прямое подключение к источнику
В противном случае начнутся колебания расхода теплоносителя на участке A-B. Они будут вызываться колебаниями штока.
Регулятор перепада давления
В случае высокого давления со стороны источника тепла между напорным коллектором и клапаном устанавливается манометрический дросселирующий регулятор, компенсирующий избыточный напор теплоносителя.
Рисунок 12. Схема с дросселирующим регулятором
Специалисты применяют и другие схемы подключения, исходя из назначения системы и соотношения параметров источника тепла, трубопроводной системы, клапана и потребителя.
