Как сделать вытяжку для газового котла в частном доме

Как подобрать материал для вытяжки

Для решения таких задач применяется кирпич, нержавеющая, оцинкованная сталь или керамический материал. Проанализируем более детально каждую из них.

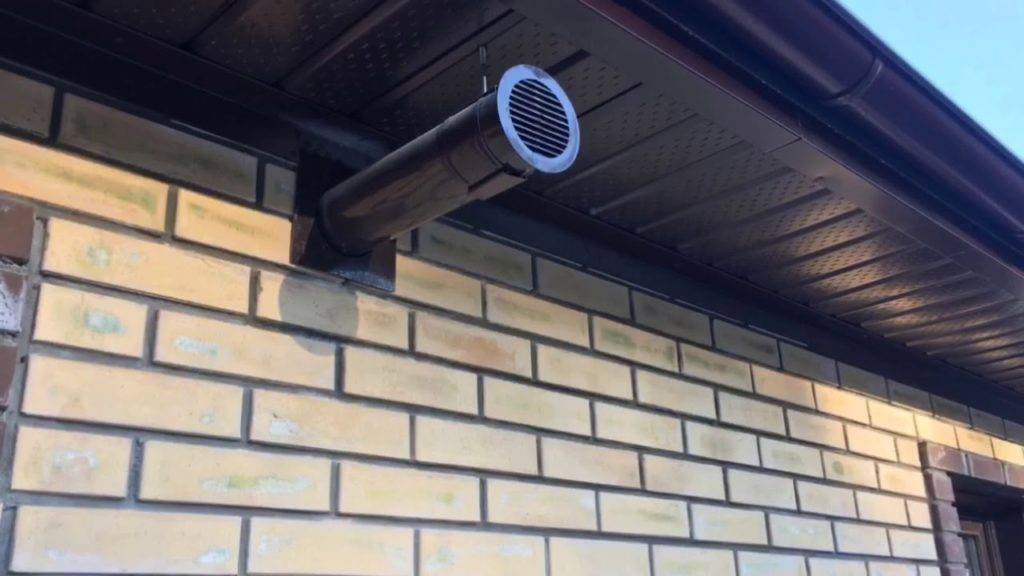

Коаксиальная вентиляция

Эта вытяжка газового котла в частном доме состоит из короткой внешней и длинной внутренней трубы. Помимо этого к ней относятся всякие принадлежности: хомуты, колена, прокладки, а также – приемник для конденсата. Еще такую конструкцию называют «труба в трубе» и используется она в газовых отопительных приборах с закрытой камерой горения.

Устройство и принцип работы одинаковый для всех котлов такого типа:

1. Труба, расположенная внутри, подсоединятся с одной стороны к патрубку котла, а ее другая сторона выводится на улицу и по ней выходят продукты сгорания. Она сделана из нержавейки и выдерживает перепады высоких температур.
2. Труба, расположенная снаружи, присоединяется одним концом к входному отверстию, а другой конец выводится за пределы помещения. В этом канале происходит поступление свежего воздуха.
3. Во время эксплуатации агрегата, выработанные продукты горения за счет тяги по внутреннему каналу отводятся наружу, и в то же время к камере сгорания поступает свежий воздух по внешнему каналу.

Данное коаксиальное устройство обладает следующими достоинствами:

1. Дымоход безопасен. Это возможно потому, что выходящие горячие продукты горения тут же охлаждаются холодным воздухом, поступающим извне.
2. Повышенная производительность. Свежий воздух при подаче нагревается и увеличивает КПД агрегата.
3. Экологичность системы.
4. Установка на кухне. Такой настенный отопительный прибор не портит общий интерьер в помещении.

Еще одной особенностью монтажа таких котлов с коаксиальной циркуляцией воздуха является то, что в доме для частного проживания монтировать дымоход можно как вертикально, так и горизонтально.

Кирпичная кладка

Сейчас кирпич все реже применяется для вентиляционных колодцев.

Это вызвано двумя основными причинами:

Во-первых, его недолговечностью, через 7-10 лет кирпич начинает крошиться, и кладка теряет герметичность, а значит, она теряет свое предназначение. Разрушается он из-за того, что в канале температура меняется и в результате образуется конденсат, который зимой замерзает. Более приемлемо делать дымоходы из этого материала, когда стенки постоянно испытывают контакт с горячими отходами.

Во-вторых, кирпичная кладка – это трудоемкий процесс, у такого вентиляционного канала непростое устройство и неоправданные расходы.

В связи с этим, более удачным вариантом будет являться кирпичная шахта с заложенной внутри оцинкованной трубой для вентиляции. Собирается она по частям из 2-х метровых контуров, а толщина стенок подбирается с учетом температуры отводящих газов.

Стальная вытяжка

Отработанный газ при работе газового котла имеет температуру около 430 градусов, а при эксплуатации твердотопливных котлов еще больше. Поэтому трубы для вытяжки газового котла в частном доме изготавливаются из нержавеющей стали с толщиной стенок 0,7-1 мм. Данные изделия вполне стабильны к действию конденсата на поверхности стенок.

Надо отметить, что период эксплуатации этих вентиляционных труб ощутимо меньше, чем кирпичных и керамических. В то же время стандартные стальные вытяжки проще при замене, так как они легче и не нуждаются в специализированных основаниях для придания прочности.

Такие каналы изготавливаются в разных вариантах:

1. Размещение в специально выложенном колодце из кирпича;
2. Из заводских контуров. При этом всякий контур представляет собой сэндвич-трубу с двумя стенками. Здесь одна труба расположена в другой, а зазор заполнен теплоизолирующим материалом.

Использование таких вытяжек упрощает установку, при этом они монтируются как внутри помещения, так и снаружи.

Рекомендации при обустройстве воздухообмена

Советы, которые стоит учитывать при обустройстве и эксплуатации воздухообмена:

1. Жёлтый цвет пламени и высокий уровень выделяемой копоти сигнализируют о том, что в комнату поступает недостаточное количество кислорода.
2. Рекомендуется установить вентилятор на вытяжку, т. е. использовать принудительную систему воздухообмена.
3. Вентилятор, при обустройстве в вытяжку, монтируется в специальном коробе, который должен защитить от воздействия разрушающих факторов окружающей среды (влажность, температура, механическое воздействие). Для короба рекомендуется применять покрытия из материалов, отвечающих этим требованиям.

Система воздухообмена для котла в частном доме своими руками монтируется следующим образом:

1. На месте приточного канала отмечается нужный размер.
2. По отметке перфоратором проделывается дыра (под небольшим углом, чтобы стекал конденсат) и вставляется труба с прокладкой утеплителя.
3. С уличной стороны труба закрывается решёткой.
4. На стене в помещении монтируется обратный клапан.

Вытяжка обустраивается аналогичным образом, только она располагается вертикально и выводится на крышу. Окончание трубы должно располагаться выше конька кровли на 50 см. На окончание устанавливается дефлектор для усиления циркуляции воздуха и защиты от загрязнений.

Принудительная вентиляция

Принудительная вентиляция устанавливается тогда, когда нет возможности сделать естественную вентиляцию. Такой вариант позволяет механическим путем регулировать приток и отток воздуха. При принудительной вентиляции используются вентиляторы. Чаще всего монтируют канальные устройства. Они подбираются в зависимости от диаметра сечения воздуховода.

Вытяжная принудительная вентиляция — более безопасный вариант в котельной

Если котельная оборудована напольным газовым котлом, механические устройства подбираются с 30% запасом от их максимальной нагрузки. Производительность оборудования зависит от длины вентиляционных каналов и их изгибов, а также диаметра сечения труб. Чтобы более точно это сделать, необходимо, как минимум воспользоваться формулой для расчета воздухообмена:

L = V x K

L – максимальная производительность оборудования выражается в м3/1 час

V – объем вентилируемого помещения. Его можно найти, если умножить площадь на высоту (V = S x h).

K – величина, которая указывает норму воздухообмена индивидуально для каждого помещения. Зная все эти показатели, можно без труда подобрать вентилятор с необходимой мощностью. Есть и более простой вариант выполнения расчетов – калькулятор у нас на сайте.

Приточный воздух при желании может подогреваться или охлаждаться. Есть варианты обустройства котельных системой кондиционирования. В воздуховоды лучше монтировать вентиляторы в металлических корпусах.

Систему принудительной вентиляции можно оборудовать автоматикой. Например, при включении котла одновременно будут включаться вентиляторы

Важно помнить, что согласно нормам СНиП полное обновление воздуха в котельной должно производиться 3 раза за 1 час. Опираясь на эти требования, необходимо позаботиться о том, как сделать вентканал в частном доме для газового котла правильно

Требования к газовой котельной в частном доме 2021 снип. Правила и нормы установки газового котла в частном доме

Выбор места установки газового котла зависит от его мощности:

• при мощности до 60 кВт установка возможна на кухне (при соблюдении определенных требований);
• от 60 кВт до 150 кВт — в отдельном помещении независимо от этажа (при условии использования природного газа их можно устанавливать в подвале и цокольном этаже в том числе);
• от 150 кВт до 350 кВт — в отдельном помещении первого или цокольного этажа, в пристройке и отдельно стоящем здании.

Это не значит, что котел на 20 кВт нельзя установить в отдельной бойлерной. Можно, если хотите все системы жизнеобеспечения собрать в одном месте. Вот только к объему помещений есть требования. Минимальный размер котельной в частном доме должен быть:

• для котлов мощностью до 30 кВт минимальный объем помещения (не площадь, а объем) должен быть 7,5 м3;
• от 30 до 60 кВт — 13,5 м3;
• от 60 до 200 кВт — 15 м3.

Только в случае установки газового котла в помещении кухни действуют другие нормативы — минимальный объем — 15 кубов, а высота потолков — не менее 2,5 м.

Вариант установки настенного газового котла — до стены не менее 10 см

К каждому варианту помещений под газовую котельную предъявляются определенные требования. Часть из них — общие:

Любое помещение котельной в частном доме должно иметь естественное освещение. Причем площадь окон нормируется — на 1 м3 объема должно приходится не менее 0,03 м2 остекления

Обратите внимание — это размеры стекла. К тому же окно должно быть распашное, открываться наружу.
В окне должна быть форточка или фрамуга — для аварийного проветривания при утечке газа.
Обязательна вентиляция и удаление продуктов сгорание через дымоход

Выхлоп маломощного котла (до 30 кВт) можно вывести через стену.
К котельной любого типа должна быть подведена вода (подпитывать систему при необходимости) и канализация (сток теплоносителя).

Еще одно общее требование, которое появилось в последней версии СНиПа. При установке газового оборудования для ГВС и отопления мощностью свыше 60 кВт необходима система контроля загазованности, которая в случае сработки автоматически будет прекращать подачу газа.

При наличии бойлера и отопительного котла,при определении размеров котельной их мощность суммируется

Далее требования различаются в зависимости от типа бойлерной.

Устройство вентиляции

Зададимся вопросом, из каких элементов состоит вентиляция для отопительного котла, работающего на газе? Устройство вентиляционной системы для котла ─ трудозатратная и сложная работа и требует себе строгого соблюдения технологии выбранной схемы. Только правильно рассчитанная и смонтированная схема будет функционировать эффективно.

Приведем основные требования монтажа вентиляции для . Он проводится в таком порядке:

1. Прежде всего, собираются все элементы системы вентилирования.
2. В местах прохождения труб сквозь конструкцию здания оборудуются особые пропускные элементы, чтобы избежать повреждений.
3. Монтируется теплоизоляция. Ее присутствие обязательно в местах стыков дымоходов с горючим материалом конструкций дома.

Вентиляция для газового котла в частном доме состоит из достаточно большого количества элементов. Перечислим основные:

• Переходник, соединяющий дымоходную трубу с выходным патрубком отопительного котла;
• Штуцер тройника с ревизией, помогающий удалению конденсата;
• Хомут крепежный для стен;
• Проходной патрубок;
• Канальные трубы (телескопические);
• Отводы, устанавливаемые неподалеку от начала дымохода в целях предотвращения снижения тяги;
• Наконечник конической формы, используемый в дымоходе для газового котла.

Отопительным газовым оборудованием любой марки и конструкции невозможно пользоваться без достаточного воздухообмена. Поэтому вентиляция для газового котла в частном доме чрезвычайно важна. Здесь небрежности, русскому «авось» нет места! Речь идет о здоровье и жизни человека. Несоблюдение правильного подбора схемы вентилирования, ее установки, может повлечь за собой проникновение, как газового топлива, так и угарного газа в жилые помещения. У газа нет цвета и запаха, хотя он смертельно опасен для всех живых организмов

Более того, его переизбыток может привести к пожару и взрыву! Газовой котельной постоянно нужно особенное внимание и уход

Самым подходящим и безопасным вариантом считается турбированный котёл с двухконтурным коаксиальным выводом наружу в любом исполнении (напольный, настенный и т.д.). В таком воздух извне забирается и дополнительно прогревается по внешнему радиусу, так как одновременно по внутреннему радиусу из котла идет выхлоп.

Специалисты рекомендуют комбинировать естественную и принудительную вентиляцию, что при отключении электропитания даст возможность частично заменить работу принудительной системы. Также электропитание не потребуется, если вентиляторы будут переключаться на энергию, вырабатываемую ветряком на крыше.
