Выбор автоматического выключателя: внутреннее устройство автомата и разбор маркировки

Характеристики выключателей и их группы

Для автомата существует несколько важных характеристик, по которым выбирают автомат для разных нагрузок. Одна из них характеристика срабатывания автоматических выключателей.

На графике№1 показаны различие время токовых характеристик 3 -х основных групп автоматов

Кривая характеристики показывает, как время срабатывания автомата меняется от величины отношения тока через контакты автомата к номинальному его значению. Линия зависимости отображается графически. Например, автоматы одного номинала при разных характеристиках кривых автоматических выключателей имеют разное время отключения.Также на графике №1 отмечены прямоугольниками зоны действия тепловой защиты и электромагнитной защиты автоматов.

Устройство и принцип работы вводного автомата

Монтируемый в распределительном шкафу входной автомат в первую очередь необходим для ограничения пользователя в потребляемой им полезной мощности. При превышении током величины, задаваемой этим прибором, он будет отключаться и полностью обесточивать квартиру или загородный дом. С учетом этого предназначения и надо рассматривать устройство вводного выключателя, а также принцип его работы и место размещения в пределах шкафа.

Он выполняет и основную свою функцию – отключает обслуживаемую линию при превышении током допустимого значения из-за аварийного перегруза или короткого замыкания. Но в этом своем назначении он используется как вторая ступень групповой защиты. Первым должен сработать линейный прибор, установленный непосредственно в поврежденной цепи.

Подобно всем другим автоматическим выключателям (АВ) монтируемое на входе в дом устройство состоит из следующих обязательных узлов и деталей:

• Корпуса с набором контактных соединителей.
• Исполнительных модулей, обеспечивающих его срабатывание.
• Соединительных шин и элементов крепления в распределительном шкафу.

Таким образом он обеспечивает совместимость двух разнородных по структуре металлов, непосредственное соединение которых в виде скрутки, например, недопустимо. Оно чревато окислением обеих проводящих материалов и последующим нарушением контакта. А это приводит обычно к нагреву места соединения и постепенному его разрушению.

Вводный автомат традиционно устанавливается непосредственно перед электросчетчиком, что позволяет учитывать все внутренние потребители, а также регистрировать отсутствие подключения к кабелю питающей линии. Второй случай – когда квартира совсем обесточена и счетчик полностью отключен от электросети.

Маркировка

Все автоматические выключатели, независимо от производителя и их типа, маркируются по единой схеме, включающей основные параметры:

• название или логотип производителя;
• указание типа, согласно номеру серии изготовителя и каталога;
• величина рабочего напряжения: обозначение переменного тока — волнистая линия, постоянного — прямая, комбинированного — две линии сразу;
• значение рабочего тока (указывается без величины измерения в амперах), перед величиной тока указывается тип времятоковой характеристики;
• рабочая частота (в случае, когда используется только установленная частота);
• коммутационная способность при коротком замыкании (в Амперах);
• степень защиты указывается в виде IP;
• класс ограничения тока указывается в прямоугольнике (значение от 1 до 3);
• обозначение выводов: для соединения с нейтральным проводником — N, для подключения защитной линии — символ заземления.

Сам рычаг содержит обозначение о состоянии: «откл», «вкл» или «1», «0». Тогда как отключение происходит автоматически, включение может проводиться только вручную.

Автоматический выключатель сводит риски, вызываемые коротким замыканием или внезапным отключением света, к минимуму.

Автоматические защитные выключатели: классификация и различия

Помимо устройств защитного отключения, которые не используются по отдельности, есть 3 типа автоматов защиты сети. Они работают с нагрузками разной величины и отличаются между собой по своей конструкции. К ним относятся:

Модульные АВ. Эти устройства монтируются в бытовых сетях, в которых протекают токи незначительной величины. Обычно имеют 1 или 2 полюса и ширину, кратную 1,75 см.

• Литые выключатели. Они предназначены для работы в промышленных сетях, с токами до 1 кА. Выполнены в литом корпусе, из-за чего и получили свое название.
• Воздушные электрические автоматы. Эти устройства могут иметь 3 или 4 полюса и выдерживают силу тока до 6,3 кА. Используются в электрических цепях с установками высокой мощности.

Виды автоматических выключателей — какие бывают автоматы

Автоматическими выключателями называются устройства, задача которых состоит в защите электрической линии от воздействия мощного тока, способного вызвать перегрев кабеля с дальнейшим оплавлением изоляционного слоя и возгоранием. Возрастание силы тока может быть вызвано слишком большой нагрузкой, что происходит при превышении суммарной мощностью устройств той величины, которую кабель может выдержать по своему сечению – в этом случае отключение автомата происходит не сразу, а после того, как провод нагреется до определенного уровня. При КЗ ток возрастает многократно в течение доли секунды, и устройство тут же реагирует на него, мгновенно прекращая подачу электричества в цепь. В этом материале мы расскажем, какими бывают типы автоматических выключателей и их характеристики.

Рекомендации по сборке

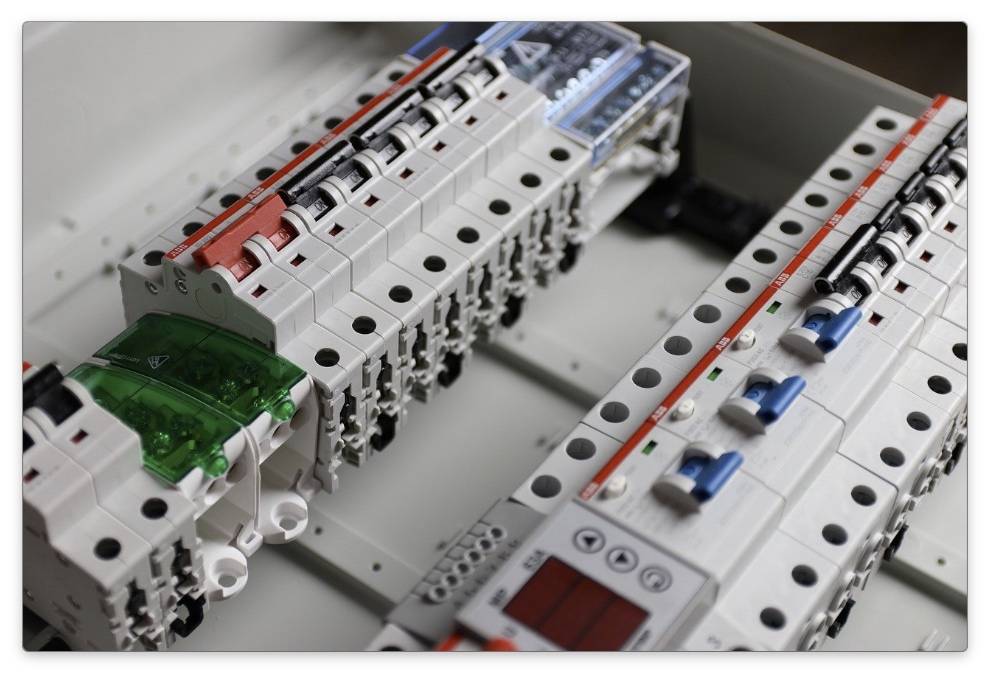

Для всех внутренних коммутаций КЩ рекомендуется использовать моножильный провод ПуВ. Допускается использование многожильного аналога — ПуГВ, при условии, что скрученные проводки на концах опрессованы специальными наконечниками. Изоляция проводов этих марок сделана из негорючего материала, и сохраняет свои свойства в температурном диапазоне от -40°С до 75°С. Срок эксплуатации таких проводов, как минимум, 15-20 лет.

Для подведения фазы на вход автоматов можно использовать специальный элемент «гребенку», она используется в качестве распределительной шины.

«Гребенка» для автоматических выключателей

Завершая тему, предложим несколько советов, которые помогут собрать щиток для электросчетчика и автоматов без грубых ошибок:

• не допускается проводить провод или кабель под профилем крепления АВ;
• при затягивании зажимов величина приложенного момента силы должна быть в приделах 2,5-3,5 Нм;
• если бокс изготовлен из металла, его необходимо обязательно заземлить;
• длина запаса подключаемых кабелей должна быть в полтора-два раза больше высоты КЩ, но при этом не превышать 400 мм;
• все внутренние коммутационные линии необходимо маркировать, это требование распространяется и на установленные электроаппараты. Ниже их, или на дверце должна находиться таблица с указанием назначения каждого элемента.

Как правильно подключить электросчетчик и автоматы

Для безопасной работы вашего щитка применяйте несложные правила:

• используйте для монтажа однопроволочный монолитный провод;
• при использовании гибкого провода применяйте наконечники;
• используйте неразрывные перемычки;
• применяйте U-образный загиб для увеличения площади контакта.

Использование наконечников на гибкий провод

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане — подключают многожильный провод к автомату без оконцевания. Если зажать голый многожильный провод как он есть, то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта, да и сам контакт со времен ослабевает.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. Поэтому если при монтаже используется многожильный провод, то для его оконцевания нужно применять наконечники НШВ или НШВИ.

Кроме того, если существует необходимость подключения двух многожильных провода к одному зажиму автомата, для этого нужно использовать двойной наконечник НШВИ-2. С помощью него очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Использование U-образного загиба

Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше.

Использование неразрывных перемычек

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой.

Как объединить несколько групповых автоматов в таком случае? Сделайте самодельную перемычку из жил кабеля. Для этого используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине.

Как это сделать:

1. Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений).
2. Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Общие сведения об автоматах

Автоматы для электрощитка

Как правило, автомат содержат три типа расцепителя электрической цепи: тепловой, электромагнитный и механический. Первый предназначен для защиты электрических цепей от перегрузки по току, второй – от короткого замыкания в цепях нагрузки, третий – для оперативных коммутаций электрических цепей.

Существуют электрические автоматы, выполняющие защитные функции от перегрузки и поражения электрическим током (ЭТ). Это выключатели, управляемые дифференциальным током со встроенной защитой от токовых перегрузок – дифавтоматы (ДВ).

Основные технические характеристики автоматических выключателей (АВ)

Номиналы автоматов для различных электросетей

Номинальное напряжение – установленное изготовителем значение, при котором определена работоспособность АВ.

Номинальный ток – установленный изготовителем ток, который АВ способен проводить в продолжительном режиме, при котором главные контакты остаются замкнутыми при указанной контрольной температуре окружающего воздуха (стандартно +30 °С).

Частота выключателя – это промышленная частота, на которую рассчитанно устройство и которой соответствуют значения других характеристик.

Номинальная наибольшая отключающая способность – значение ЭТ, которое может отключить АВ, сохранив при этом свою работоспособность.

Класс токоограничения характеризуется временем отключения между началом размыкания выключателя и концом времени дуги. Существует три класса токоограничения:

• время отключения АВ 3 класса происходит в пределах 2,5 – 6 мс;
• 2 класса – 6–10 мс;
• 1 класса – более 10 мс.

Существует несколько типов защитных (время-токовых) характеристик АВ, наиболее востребованы – B, C и D

Тип защитной характеристики	Диапазон токов мгновенного расцепления, приведенных к номинальному значению тока АВ	Назначение
A	от 1,3Iн	Для защиты цепей, в которых временные перегрузки по току не могут возникать в штатном режиме работы.
В	от 3Iн до 5Iн	Для защиты цепей, в которых допускаются незначительные временные токовые перегрузки в штатном режиме работы.
С	от 5Iн до 10Iн	Для защиты цепей, в которых допускаются умеренные временные токовые перегрузки в штатном режиме работы.
D	от 10Iн до 20Iн	Для защиты цепей со значительными временными токовыми перегрузками в штатном режиме работы.
K	от 12 Iн	Для защиты промышленных цепей использующих индуктивную нагрузку.
Z	от 4 Iн	Для защиты промышленных цепей использующих в качестве нагрузки промышленную электронную технику.

Дифференциальные автоматические выключатели

Дифференциальный автоматический выключатель

Номинальный отключающий дифференциальный ток IΔn – значение отключающего дифференциального тока, указанное изготовителем, при котором ДВ должен срабатывать при заданных условиях.

Номинальный неотключающий дифференциальный ток IΔn0 – значение неотключающего дифференциального тока, указанное изготовителем, при котором ДВ не срабатывает при заданных условиях.

Номинальная дифференциальная наибольшая включающая и отключающая способность IΔm0 – действующее значение переменной составляющей ожидаемого дифференциального тока, которое ДВ может включать, проводить и отключать.

ДВ бывают трех типов:

• S – с выдержкой времени срабатывания по дифференциальному току.
• АС – обеспечивается срабатывание при синусоидальном переменном дифференциальном токе, либо прикладываемом скачком, либо медленнорастущем.
• А – обеспечивает срабатывание при дифференциальном синусоидальном переменном токе и дифференциальном пульсирующем постоянном токе, прикладываемом скачком, либо медленнорастущем.

Класс токоограничения

Когда появляются сверхтоки, изоляция резко нагревается. При максимальном значении тока автомат разъединяет цепь. За это время изоляция может повредиться, поэтому вводится еще одна характеристика, контролирующая ток.

Класс токоограничения влияет на безопасность всей схемы. Физически это промежуток времени, при котором происходит размыкание контактов и гашение дуги в гасительной камере. Выделяют 3 класса:

• 3 класс – самый быстрый, время гашения составляет 2,5 мс;
• 2 класс – время гашения 6-10 мс;
• 1 класс – время гашения превышает 10 мс.

На устройстве это значение указывается в черном квадрате. 1 класс не обозначается на устройстве.

Стандарты при установке выключателя

Когда в жилом или нежилом помещении устанавливается автоматический выключатель, контролирующие службы проверяют исполнение нормативов:

• ГОСТ 503 45.
• ГОСТ 689 28.
• ГОСТ 500 30.
• Стандарт пожарной безопасности от 22.07 2008 года.

На территории Европы действуют нормативы:

• ЕС 6947;
• ЕС 6947.2.

Основные пункты в стандартах:

• пропускная способность;
• параметры токоведущей цепи;
• длительность перегрузки;
• количество отключений;
• предельный ток;
• номинальное напряжение;
• термическая стойкость;
• воздействие тока;
• время отключения.

В стандартах прописаны параметры допустимых выключателей. Учитываются их физические свойства, габариты. С целью безопасной эксплуатации прописано допустимое расстояние от оборудования. Для этого в нормативах учитывается тип устройств и условия.

Буквенное обозначение узо на электрических схемах

Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное с указанием позиционного номера. Такой стандарт регулируется ГОСТ 2.710-81 “Обозначения буквенно-цифровые в электрических схемах” и обязателен для применения ко всем элементам в электрических схемах.

Так, например, согласно ГОСТ 2.710-81 автоматические выключатели принято обозначать путем специального буквенно-цифрового позиционного обозначения таким образом: QF1, QF2, QF3 и т.д. Рубильники (разъединители) обозначаются как QS1, QS2, QS3 и т.д. Предохранители на схемах обозначаются как FU с соответствующим порядковым номером.

Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах.

Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.

Первый вариант воспользоваться самым удобным буквенно-цифровым обозначением Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции выключателей и указывают на порядковый номер аппарата, находящегося в схеме.

То есть кодировка буквы Q означает – «выключатель или рубильник в силовых цепях», что вполне может быть применима к обозначению УЗО.

Кодовая комбинация QF расшифровывается как Q – «выключатель или рубильник в силовых цепях», F – «защитный», что вполне может быть применима не только к обычным автоматам, но и к диф.автоматам.

Второй вариант это использовать буквенно-цифровую комбинацию Q1D – для УЗО и комбинацию QF1D – для дифференциального автомата. По приложению 2 таблицы 1 ГОСТ 2.710 функциональное значение буквы D означает – « дифференцирующий ».

Я очень часто встречал на реальных схемах такое обозначение QD1 – для устройств защитного отключения, QFD1 – для дифференциальных автоматов.

Какие можно сделать выводы из вышеописанного?

Ввиду того что обозначение УЗО и дифференциальных автоматов по ГОСТ отсутствует, информация рассмотренная в данной статье, не относится к нормативным документам обязательным для исполнения, а является всего лишь РЕКОМЕНДАЦИЕЙ. Каждый проектировщик может изображать на схемах эти элементы по своему усмотрению. Для этого нужно всего лишь привести условно графические обозначения (УГО) элементов, их расшифровку и пояснения к схеме. Все эти действия предусматриваются в ГОСТ 2.702-2011.

Как обозначается узо на однолинейной схеме – пример реального проекта

Как говорится в известной пословице «лучше один раз увидеть, чем сто раз услышать», поэтому давайте рассмотрим на реальном примере.

Предположим, что перед нами находится однолинейная схема электроснабжения квартиры. Из всех этих графических обозначение можно выделить следующее:

Вводное устройство защитного отключения расположено сразу после счетчика. Кстати как вы могли заметить буквенное обозначение УЗО – QD. Еще один пример как обозначается узо:

Заметьте, что на схеме помимо УГО элементов также наносится их маркировка, то есть: тип устройства по роду тока (А, АС), номинальный ток, дифференциальный ток утечки, количество полюсов. Далее переходим к УГО и маркировке дифференциальных автоматов:

Розеточные линии на схеме подключаются через диф.автоматы. Буквенное обозначение дифавтомата на схеме QFD1, QFD2, QFD3 и т.д.

Еще один пример как обозначаются диф.автоматы на однолинейной схеме магазина.

{SOURCE}

Назначение и разновидности автоматов

Автоматический выключатель – предохранительное устройство, которое перекрывает поступление тока в проводку при перегрузке в сети и/или коротком замыкании. Это происходит с помощью расцепителя. Он бывает трех видов, от которых зависит прямое назначение выключателя.Тепловой служит для защиты от перегрузок в сети, представляет собой биметаллическую пластину теплового реле. При превышении значения номинального тока она нагревается, расширяется и выгибается, толкая рычаг, который разрывает соединение.

Второй тип – электромагнитный. Это система из катушки, сердечника и пружины, предназначенная для защиты от короткого замыкания. При резком увеличении силы тока, проходящего через катушку, меняется магнитное поле, это в свою очередь меняет положение сердечника, приводя к сжатию пружины и срабатыванию рычага.

Есть и универсальный вариант — комбинированный. Он объединяет в себе оба вышеописанных механизма, защищая одновременно и от перегрузок, и от скачков напряжения.

По конструкции автоматические выключатели разделяются на несколько разновидностей в зависимости от силы тока, на которую они рассчитаны:

• воздушный – от 800 до 6300 А;
• в литом корпусе – от 10 до 2500 А;
• модульный – от 0,5 до 125 А.

Есть разделение автоматических выключателей и по времени срабатывания. Это характеристика, которая определяет скорость расцепления. В зависимости от её значения выделяют опять же три типа. Первый – нормальные (0,02-0,1 с), далее идут селективные (до 1 с) и быстродействующие с токоограничивающим эффектом (до 0,05 с). Последние являются особо долговечными и эффективными. Такой автомат срабатывает перед самой перегрузкой, до сильного повышения тока. Для выбора по данному параметру необходимо учесть силу перегрузок, которые могут возникнуть, и их частоту. Чем они выше и чем чаще происходят, тем быстрее устройство должно на них реагировать.

Характеристики автоматических выключателей (ниже сокращенно – автоматов) важный фактор при выборе защиты электроприборов в каждом конкретном случае

• Номинальный ток автоматического выключателя
• Времятоковые характеристики электромагнитного и теплового расцепителей автомата
• Коммутационная способность автоматического выключателя
• Класс токоограничения автомата

Характеристики автоматических выключателей – обозначение

Автомат нужен нам, потребителям электрической энергии, чтобы защищать идущий к розетке, светильнику  и вообще к  любому электрическому прибору кабель. Нужен он, чтобы мы потребители не перегрели кабель и не сожгли его изоляцию, перегрузив его кучей мощных приборов, для которых сечение жилы слишком мало. Или же включив, допустим неисправный электроприбор, не расплавили жилы кабеля большим током короткого замыкания. Если сила тока превысит допустимую норму, которую могут вынести жилы и изоляция кабеля, автомат должен обесточить сеть автоматически.

Для того  чтобы мы могли правильно выбрать автомат, производитель пишет основные характеристики автоматических выключателей на его корпусе. В бытовом автомате обязательно стоят два защитных реле – тепловое в качестве  защиты от перегрузки и электромагнитное  для защиты от короткого замыкания. Реле эти и сам автомат в целом обладают различными характеристиками и некоторые из них  написаны на корпусе автомата, а другие нужно смотреть дополнительно в графиках и таблицах производителя.

Наверху обычно указана фирма производитель – IEK, Schneider  electric, Legrand и тому подобное. Чуть ниже написана серия автомата,  например C60a илиIc60N у Schneider или S201, SH203L у ABB. Вариантов серий у разных фирм великое множество. Первые буквы и цифры серии обычно ничего не говорят потребителю – просто родители так назвали автомат на заводе. Последние же символы серии обычно означают количество полюсов автомата, (то есть количество клемм крепления проводов входа и выхода, расположенных  вверху и внизу выключателя), номинальный ток и тому подобное. Более развернуто  серии  автоматов расписаны в каталогах изготовителей,  по которым удобно подбирать оборудование по  каждому конкретному монтажу.

Номинальный ток автоматического выключателя

Ниже серии, рядом друг с другом изображены латинская буква и число. Допустим  C25, B10 или  D32. Число означает номинальный ток автоматического выключателя (In). То есть,  это самое большое значение силы тока, который в принципе бесконечно долго может протекать через автомат в нормальных условиях. Нормальные условия – это около 30ºC, то есть комнатная температура плюс автоматы в узком пространстве электрощита греют друг друга. При понижении температуры автомат сможет выдерживать больший ток, так как лучше охлаждается, а при повышении  соответственно  будет отключаться  при токе меньше номинального.  В таблицах производителей среди факторов, оказывающих влияние на величину номинального тока, учитывается еще высота над уровнем моря,  частота тока и количество устройств в щите.

Времятоковые характеристики электромагнитного и теплового расцепителей автомата

Латинская буква в обозначениях  означает времятоковую характеристику электромагнитного расцепителя  (упомянутого выше реле, стоящего для защиты от короткого замыкания) и теплового расцепителя (биметаллической пластины, отключающей контакты при перегрузке) –  за какое время и при какой величине тока они отключит нагрузку от напряжения. Существуют следующие буквенные обозначения – A; B; C; D; L; U; K; Z. Обозначают они время отключения автомата при коротком  замыкании или перегреве в зависимости от величины номинального тока. В быту применяются в основном B; C; D. Их и рассматриваем в данном случае.

Так автоматы характеристики B отключат нагрузку при токе короткого замыкания превышающий номинальный от 3 (за время ≥0,1 секунды)  до 5 раз (за менее 0,1 секунды) и применяются для электрических цепей, при включении которых не происходит  резкого увеличения силы тока – лампы накаливания, тэны.

Автоматические выключатели с характеристикойC отключаются при токах в 5 (за ≥0,1 секунды)-10 раз (за

По сравнению с обычными выключателями автоматические размещаются в распределительных шкафах и предназначены для защиты электропроводки от коротких замыканий и перегрузок при скачках напряжения. Маркировка автоматических выключателей, нанесенная на корпус, содержит их основные характеристики. По ним можно получить полное представление о приборе.

Выбор автоматического выключателя. ВТХ.

Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.

Время токовые характеристики автоматических выключателей B C D.

Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:

1. B — от 3 до 5 ×In;
2. C — от 5 до 10 ×In;
3. D — от 10 до 20 ×In.

In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:

1. Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
2. Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
3. Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.

Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.

Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.

Селективность автоматических выключателей.

Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

1. Выбор номинального тока автоматического выключателя;
2. выбор характеристики автоматического выключателя;

Характеристики автоматических выключателей.

Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.

Выбор автоматического выключателя. Полюсы автоматов.

Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:

Для сети 230 В:

1. Однополюсные;
2. двухполюсные.

Для сети 400 В (380В):

1. Трёхполюсные;
2. четырёхполюсные.

Выбор автоматических выключателей по количеству полюсов.

С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.

Выбор автоматического выключателя. Производители автоматов.

Выбор автоматического выключателя по производителю.

Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:

1. ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
2. Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
3. Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.

А вот автоматические выключатели среднего ценового сегмента:

1. Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
2. Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.

В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.

• Мы в TELEGRAM;
• Мы в Instagram;
• Мы на YouTube;

Типы автоматов по значениям тока

Различаются приборы по характеру срабатывания на излишне высокое значение тока. Существуют 3 наиболее популярных типа автоматов — B, C, D. Каждая литера означает коэффициент чувствительности прибора. Например, автомат типа D имеет значение от 10 до 20 xln. Как это понимать? Очень просто — чтобы понять диапазон, при котором способен сработать автомат, нужно умножить цифру рядом с литерой на значение. То есть прибор с маркировкой D30 будет отключаться при 30*10…30*20 или от 300 А до 600 А. Но такие автоматы используются в основном в местах с потребителями, которые имеют большие пусковые токи, например, электродвигатели.

Автомат типа B имеет значение от 3 до 5 xln. Стало быть, маркировка B16 означает срабатывание при токах от 48 до 80А.

Но самый распространённый тип автоматов — С. Используется практически в каждом доме. Его характеристики — от 5 до 10 xln.

Селективность

Cat A или Cat B – категория применения в отношении селективности.

Cat A – это обычный автомат. Cat B – это селективный выключатель, который ставится в разветвленных сетях для обеспечения селективности защит.

Грубо говоря, чтобы при КЗ отключался только автомат какой-то конкретной линии, а не главный ввод всей цепочки.

Например, у вас в квартире стоит вводной автоматический выключатель, плюс еще один установлен на лестничной площадке. Даже если номинал автомата в подъезде или лестничной клетке больше, то нет никаких гарантий, что в случае серьезного КЗ сработает тот аппарат, который смонтирован в квартирном щитке.

Чаще всего отрабатывают оба. А представьте, что второй аппарат смонтирован не сразу за дверью, а в щитовой подвала, да еще и под замком? Бывает и такое.

Поэтому в таких ситуациях для ответственных объектов не помешает раскошелиться и применить селективные аппараты.

Ну и конечно в обязательном порядке их нужно ставить в медицинских учреждениях. Дабы какая-нибудь уборщица тетя Глаша, замкнув мокрой тряпкой розетку в подсобке, случайно не обесточила полбольницы вместе с операционной.

Устройство механизма отключения

В автоматах имеется элемент, производящий разрыв электрической цепи при критических значениях тока. Их принцип работы может быть основан на разных технологиях:

• Электромагнитные приборы. Отличаются большой скоростью реакции на короткое замыкание. При действии токов недопустимой величины срабатывает катушка с сердечником, который, в свою очередь, отключает цепь.
• Тепловые. Основной элемент такого механизма — биметаллическая пластина, которая начинает деформироваться под нагрузкой токов большой силы. Выгибаясь, оказывает физическое воздействие на элемент, разрывающий цепь. Примерно по такой же схеме работает электрический чайник, который способен отключаться сам при закипании воды в нем.
• Существуют также и полупроводниковые системы размыкания цепи. Но в бытовых сетях используются они крайне редко.
