Пример работы двух каминов с одним дымоходом
В качестве примера будет рассмотрено несколько вариантов работы двух каминов, которые располагаются на разных этажах и имеют одно устройство дымоотвода.
Первый вариант. Топится только лишь одна печка на первом этаже. Понадобится полностью исключить попадание дыма в комнату с печкой, которая располагается на втором этаже. В данном случае шиберная заслонка камина, располагающаяся на втором этаже, не спасет.
Схема дымохода печи камина.
Второй вариант. Эксплуатируется исключительно один камин, который располагается на втором этаже. Понадобится полностью исключить возможность попадания дымовых газов на первый этаж и не допускать подсос воздуха снизу. Необходимо перекрывать дымоход между вторым и первым этажом. Однако это проблематично для модульного устройства, которое выполнено из нержавеющей стали, а также для модульного дымоотвода из керамики. Каминный шибер здесь не подойдет: в нем предусматривается неполное перекрытие дымового канала.
Третий вариант. Обе печки не будут работать. Если не перекрывать дымоход, то будет возможность получить воздухообмен комнат на различных этажах через дымовой канал, что запрещается.
Четвертый вариант. Будут топиться оба камина. Вначале растопится нижний. Теоретически нижний сможет гореть лучше: тяга будет сильнее. На втором этаже могут быть проблемы с камином из-за плохой регулировки режима горения, плохой тяги и задымления.
Эффективно ли использование каминов в доме?
Любой камин – это, в первую очередь, декоративный элемент интерьера, который, благодаря современным разработкам, способен эффективно участвовать в обогреве помещений. Так, отопление дома камином с воздуховодом отличается простым строением и столь же простым принципом работы, а потому стоит недорого. Однако низкий КПД контура иногда ставит под сомнение всю целесообразность возведения подобной конструкции.
Принцип работы камина с водяным контуром, как и строение самого нагревательного элемента, сложнее, по сравнению с предыдущим вариантом, что и объясняет высокую стоимость, как оборудования, так и монтажных работ. Однако КПД в 70% каминов с водяным контуром делают данное оборудование прекрасным альтернативным источником тепла в доме, когда основной нагревательный элемент (котел), отключен. Как правильно провести монтаж камина с водяным контуром поможет разобраться видео:
P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! econet
Подготовка к возведению кирпичного камина
Чтобы построить камин своими руками, подготовку следует начинать с разработки проекта и закупки строительных материалов.
Выбранное место расположения будущей конструкции играет немаловажную роль в подготовке строительства. Лучшими вариантами для этого считаются локации камина вдоль несущих стен, фасадной или внутренней, а также угол между ними. Не следует выбирать для установки камина расстояние между оконными проемами и напротив двери, так как при данном расположении помещение будет недостаточно прогреваться.
Расчет размеров конструкции
Необходимо определиться с габаритами камина
При этом важно учитывать соотношение размеров его основных частей к площади здания, которое следует отопить, а также другие данные:
- топочное отверстие – 1:50;
- ширина и высота – 2:3;
- глубина портала – 70% от высоты;
- размер дымохода – в 10–15 раз меньше габаритов портала;
- перед топочным отверстием устанавливается подиум шириной до 0,5 м;
- ширина боковых подиумов с обеих сторон – до 0,3 м.
Соблюдение всех вышеуказанных показателей имеет большое значение при строительстве отопительнойконструкции, но особое внимание следует уделить глубине топочного отверстия. Если его сделать слишком большим, то отдача тепла будет минимальной, если же наоборот – дым станет проникать в помещение
Составление проекта
Чертеж.
После расчета габаритов камина приступают к его проектированию и составлению чертежа, в котором будут указаны точные размеры будущей конструкции. Кроме того, в нем отдельно отражается схематическое изображение укладки кирпича по рядам, известное под названием порядовка. В ней подробно расписаны названия всех элементов в кладке и каждому ряду присвоен свой номер.
Какие материалы необходимы для работы?
Кирпич для кладки. К выбору стройматериалов для самостоятельного возведения камина следует подойти основательно, ведь от их качественных характеристик будет зависеть срок использования и функциональность конструкции.
Для того чтобы установить хороший домашний вариант отопительного агрегата, можно использовать в качестве основного материала красный полнотелый кирпич. Он должен соответствовать следующим критериям:
- иметь насыщенный яркий цвет;
- со всех сторон поверхность кирпича должна быть ровной и гладкой;
- на углах изделия не должно быть сколов и трещин;
- при изломе должна наблюдаться однородная структура.
Все вышеуказанные требования необходимы для полноценного использования камина, поэтому перед тем, как начинать строительство, следует тщательно осмотреть каждый кирпич с целью выявления дефектов на нем.
Помимо кирпича потребуются и другие стройматериалы:
- цемент, песок и щебень;
- доски;
- рубероид;
- войлок;
- специальная глина.
Рубероид для камина.
Войлок.
В зависимости от вида камина необходимо будет закупить готовые элементы конструкции, к основным из которых можно отнести колосниковую решетку, защитный экран и дымовую заслонку.
Можно ли объединить две печи в один дымоход?
Как исключение, в условиях реконструкции разрешается подключать две газовых колонки к одному дымоходу при наличии рассечки высотой не менее 0,5 м.
Печи, камины, твердотопливные котлы в существующих зданиях (обратите внимание, именно в существующих, а не вновь строящихся) при невозможности организовать раздельные дымоходы допускается подключать к общему каналу при условии наличия рассечки высотой не менее 1 метра высотой, если теплогенераторы расположены на одном этаже и рассечки высотой на этаж, если они расположены на разных. Сечение общего канала должно соответствовать сумме площадей сечений присоединяемых к нему дымоходов.. Сечение объединённой части дымохода должно равняться сумме сечений подключаемых каналов
Сечение объединённой части дымохода должно равняться сумме сечений подключаемых каналов
Строительные нормы не дают никаких поблажек на тот случай, если отопительные приборы не будут использоваться одновременно. Теоретически, эксплуатация отопителей, даже газовых, в раздельном режиме возможна, но практически вам не удастся убедить в этом ни представителя газовой службы, ни инспектора МЧС. Вам просто не подпишут документы, не подключат газ. К тому же, нормы написаны не просто по прихоти инженеров, они устанавливают безопасные правила использования отопительного оборудования.
Резюмируем: для газовых приборов — однозначно нет, для твёрдопливных — да, с вышеперечисленными оговорками. Норм следует придерживаться, ведь инспектор пожарной службы обязан проверить системы дымоудаления в вашем доме. Советуем найти возможность установить раздельный дымоход и в том случае, если все теплогенераторы у вас на твёрдом топливе. Всё-таки возможные проблемы с тягой не стоят тех денег, которые вы можете сэкономить на дымовой трубе. К тому же, если вы будете когда-либо менять оборудование на газовое, проблем с дымоходами не будет.
Более подробную информацию вы сможете найти в следующих документах:
Для России — СП 60.13330.2012 СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха»; «Правила производства трубо-печных работ» ВДПО, согласованы в ГУГПС МВД РФ и Гостехнадзоре в 2001 году.
Для Украины — ДБН В.2.5-20-2001.
Для Беларуси — СНБ 4.02.01-03
Loading…
При строительстве нового дома многие владельцы загородных участков задумываются об установке двух печей, но не знают о том, как правильнее обустроить выход дыма. Чтобы избежать лишних затрат и проблем, можно рассмотреть несколько вариантов устройства системы отопления. Чтобы выход продуктов горения был более эффективным, следует объединить две печи в один дымоход.
Выдержки из нормативных документов
Схема теплообмена.
Следует знать некоторые выдержки.
Для России. Выдержки из СНиП 41-01-2003, из пункта 6.6.9 и правил трубо-печных работ (пункт 3.6.3): “Для каждой печи в большинстве случаев необходимо предусматривать отдельную дымовую трубу либо канал (в дальнейшем – дымовая труба). К одной дымовой трубе допускается присоединять две печи, которые располагаются в одной квартире на одном этаже. В процессе присоединения дымовых труб понадобится предусматривать в них рассечки, которые имеют высоту как минимум 1 м от нижнего соединения патрубков.”
Выдержки из СП 7.13130.2009, пункта 5.47: “В жилых многоэтажных домах и общественных зданиях допускается устройство каминов, которые работают на твердом топливе, при условии присоединения каждого из каминов к коллективному либо индивидуальному дымоходу. Подключение к коллективному дымоходу должно быть обязательно выполнено через воздушный затвор, в большинстве случаев с присоединением к вертикальному коллектору ответвлений через этаж воздуховодов (в уровне каждого этажа, который располагается выше)”.
Для Украины. Выдержки из ДБН В.2.5-20-2001.
Ж.3. Отвод продуктов сгорания от газовых бытовых приборов, печей и другого газового бытового оборудования, в чьих конструкциях предусматривается отвод продуктов сгорания в дымоход, необходимо предусматривать обязательно от каждого прибора, печи либо агрегата по обособленному дымоотводу.
Ж.6. Газовые небытовые приборы (пищеварочные котлы, ресторанные плиты и так далее) есть возможность присоединять как к общему, так и обособленному дымоходу. Допускается также предусматривать дымоотводящие соединительные трубы, общие для нескольких агрегатов. Ввод в общий дымоход продуктов сгорания для нескольких приборов необходимо предусматривать на различных уровнях либо на едином уровне с устройством рассечек таким образом, как описывалось в Ж.3. Площадь сечения соединительных труб и дымоходов должна быть определена расчетом, исходя из условий одновременной работы полностью всех приборов, которые в тот момент присоединены к устройству дымоотвода.

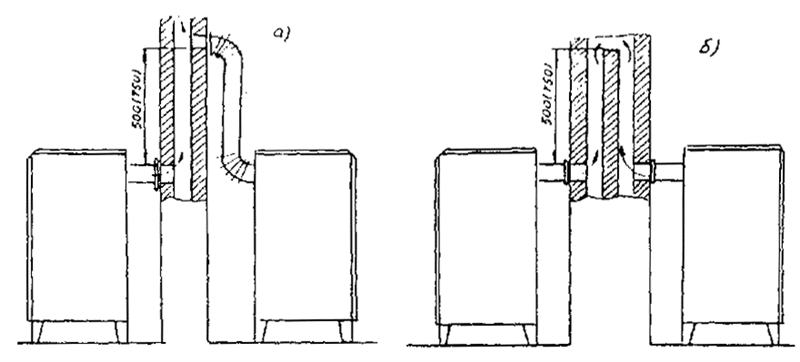

Схемы однооборотных дымоходов: а – с одним опускным каналом.; б – с несколькими опускными каналами; в – с нижним прогревом.
В нормативных документах содержатся некоторые разграничения для подключения газовых устройств и очагов на твердом топливе на один дымоход (печки и дровяные подобные конструкции). Строительные нормы предоставляют следующую информацию: для каждой печки в большинстве случаев нужно одно обособленное устройство. Однако у славян достаточно интересный менталитет: законы не являются указом, а экспериментировать любят все, при этом не задумываясь о последствиях. На практике достаточно часто можно встретить камины на двух этажах, которые подсоединены в один дымоход. В верхнем камине имеется плохая тяга и дым попадает на второй этаж от работы нижней подобной конструкции.
Теоретически подключить есть возможность. Однако практика показывает, что подобные системы могут работать исключительно при определенных условиях: оптимальная высота и конструкция дымохода, увеличенное сечение дымового канала, выполнение установки нескольких заслонок (выполнение полного перекрытия дымового канала), соблюдение очередности растопки очагов (каминов), регулирование тяги в двух каминах (наиболее сложный момент).
Можно ли подключать две печи в один дымоход?
В теории такой план можно воплотить в жизнь, но на деле все-таки данного типа системы способны нормально функционировать лишь в некоторых условиях, а именно при:
- максимально подходящей высоты и самого строения дымохода;
- большее сечение для канала дымохода;
- наличие нескольких заслонок для абсолютного перекрытия канала дымохода;
- осуществления растопки каминов поочередности;
- правильная регулировка тяги в обоих таких каминах.
Теперь хотелось бы рассмотреть возможные условия работы пары печей на разном этаже. Итак, в первом случае предусматривается топка печи исключительно на первом этаже
При этом важно предотвратить проникновение дымовых газов в ту комнату, где расположена вторая печь или же иной источник
Разрешается ли подключать две печки либо два камина к одному дымоотводу
Плотными заслонками может решиться проблема попадания дыма в какое-нибудь из помещений, при этом нельзя одновременно эксплуатировать две печи. Плохая тяга второй печки и дым на втором этаже – последствия, которые могут быть, а основной вопрос – воздухообмен в доме: как регулировать режимы сгорания дров и тягу? как устраивается приточная вентиляция в каждом из помещений? какие условия воздухообмена имеются в доме (помещения соединяются через лестничный марш либо выполняется полная изоляция)? Вопросов в данном случае будет больше, чем решений. Следовательно, у каждой из печек должно быть отдельное устройство дымохода.
Схема двухтрубного дымохода.
В Европе разрешается подключение нескольких газовых устройств к одному общему дымоходу. Все печные работы проводятся либо специализированными компаниями, либо профессионалами с лицензией. Универсальных рекомендаций и решений в данном случае нет, все должно рассматриваться индивидуально. Ситуация с поквартирным отоплением (использование газа) и отводом продуктов сгорания в общее подобное устройство несколько другая. Газовые закрытые котлы снабжаются автоматической системой регулирования горения и работы в случае падения давления газа. Дровяные современные камины и топки не имеют подобных функций.
В случае подсоединения на одном этаже двух каминов к единому дымовому каналу расстояние между патрубками подключения должно составлять обязательно как минимум 1 м, а сечение дымохода понадобится увеличить.
Одновременная эксплуатация в таком случае не будет вызывать проблем. Вначале следует растапливать более мощный очаг.
Что нужно знать для правильного подключения?
Виды дымоходов
В прежние времена едва ли не единственным материалом для изготовления дымоходов для котла отопления или водогрейной колонки был кирпич. Не потерял он своей привлекательности и сегодня. Не потерял он своей привлекательности и сегодня. Если печь или камин изначально кладутся из кирпича (см. Кладка каминов из кирпича), то из него же чаще всего и устраивается дымоход по всем правилам печного искусства.
В этом случае подключение камина к дымоходу не требуется, он является частью общей конструкции.
Что же касается современных моделей каминов, котлов отопления или водогрейной колонки, работающих на газу или другом топливе, то они чаще всего имеют металлический корпус с выводным патрубком для подсоединения к дымоходу.
Он представляет собой трубу определенного диаметра, материалом для изготовления которой могут служить следующие материалы:
Самыми популярными сегодня являются стальные дымоходы двухконтурной конструкции — сэндвичи. Они состоят из двух труб, внутренней и внешней, между которыми проложен слой негорючего утеплителя на основе базальта.
Утеплитель препятствует быстрому остыванию дымовой трубы и появлению в ней конденсата.
Варианты установки дымоходов
Производители предлагают водогрейные колонки и котлы отопления с различными вариантами вывода патрубков. Поэтому и подключение газового котла к дымоходу проводится разными способами.

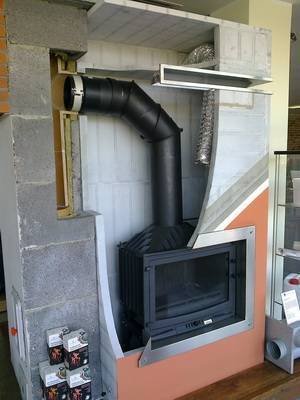

Дымоход с горизонтальным участком
Самый распространенный вариант — с вертикальным патрубком в верхней части топки, но в зависимости от расположения камина относительно выводного отверстия, дымоход может отклоняться от вертикали на 30, 45, 60 или 90 градусов. И в каждом случае приходится выбирать, как произвести подключение дымохода к котлу отопления.
Способы подключения могут меняться и в зависимости от условий помещения. Например, от того, существует ли возможность устройства дымохода с выходом на крышу или его необходимо вывести на наружную стену здания.
В домах старой постройки с существующими дымоходами в стенах самым оптимальным вариантом может стать подключение водогрейной колонки или настенного котла отопления именно к ним, вместо того чтобы устраивать новые.
Но в таком случае, прежде чем провести подключение дымохода к котлу отопления, необходимо предварительно обследовать и прочистить канал дымоотведения.
Но основным условием устройства дымоходов для газовой колонки или котла отопления является расположение их внутри дома. Чем короче наружная часть, тем меньше риск появления обратной тяги при неработающем камине вследствие сильного остывания трубы.
Если же такой возможности нет, дымоход следует хорошо утеплить и установить плотную заслонку, перекрывающую доступ холодного воздуха в помещение.
Работа в двух режимах
Печь, совмещенную с камином, можно эксплуатировать в двух режимах. Эти режимы отличаются по назначению и производительности.
В режиме камина основное внимание уделяется визуализации самого процесса горения. Необходимо предоставить возможность наблюдать за пламенем из любого места комнаты, не стоит забывать, что в этом заключается одна из функций камина.
Что же касается выработки тепла, то оно должно быть представлено в виде направленного излучения
Такая энергия способна быстро согреть жильца, расположившегося неподалеку.
Чтобы иметь возможность переключения в режим камина, нужно обеспечить строительство вертикального прямого каминного дымохода. В этом случае огромная доля тепла будет уходить вместе с дымом, но такая конструкция поддерживает интенсивное горение, при котором происходит излучение инфракрасного тепла.
В режиме печи должно осуществляться эффективное использование тепла. Для этих целей предусматриваются некоторые технологические особенности строения топки, дымосборника, дымохода. Вспомните внешний вид русской печки, она занимает добрую площадь в хате, несмотря на свой относительно небольшой размер топки. В корпусе печи монтируется канал, по которому дым с теплым воздухом поступает в дымоход. По мере продвижения по каналу, воздух отдает часть своего тепла кирпичной кладке.
Если печь совмещенная с камином имеет две разные топки, то вопросов переключения из одного режима в другой возникать не должно, а вот совмещение в одно устройство с общей топкой требует внесения некоторых правил эксплуатации. Чтобы переключаться между режимами, нужно обеспечить перенаправление потока продуктов сгорания в одни или другой дымоход. Делается это с помощью обычной заслонки.
Устройство топки
Топка располагается внутри корпуса, наиболее практичным вариантом является чугунное устройство с отделкой шамотным кирпичом, он необходим для того, чтобы защитить метал от высокой температуры, которая со временем может его испортить. Плитка или кирпич также со временем могут испортиться, но их легко заменить. Кладку можно сделать самостоятельно с использованием термостойкого клея или глиняной смеси.
Топка имеет дверцу, которая должна плотно закрываться, она выполняется из стекла, снабженного защитной системой, предотвращающую загрязнения. Реже топка имеет металлическую дверцу, в таком случае теряется свойство камина – наблюдение за огнем.
Топка кирпичного печь-камина
Про печи длительного горения
На колосниковую решетку помещаются дрова или угли, снизу располагается зольник. Он выполняет не только роль бункера, куда ссыпаются продукты горения, но также обеспечивает подачу кислорода, который необходим для обеспечения горения.
С помощью крышки зольника регулируется подача воздуха и тем самым интенсивность огня. Колосниковая решетка обычно чугунная, она мене всего подвержена перепадам температур. Зольник выполняется из нержавеющей стали.
Исключение из правил
Построить двухсторонний камин своими руками — это практически то же самое, что и выложить обычный камин, единственная разница состоит в необходимости оснастить его двумя дверками, оборудованными жаропрочным стеклом. Кроме того, можно купить в специализированном магазине уже готовый двухсторонний камин, и тогда своими руками придется делать лишь фундамент для него и выкладывать дымоход.
Оба помещения, куда выходят дверцы двухстороннего камина, не должны быть проходными. Кроме того, топка не должна располагаться рядом с дверью или окнами в комнате
Это важно не только с точки зрения уюта, честно говоря, сложно расположиться со всем комфортом около двери, но имеет значение и с точки зрения пожарной безопасности камина.Если Вы выбрали пристенный тип камина, то необходимо помнить, что ставиться он должен исключительно около кирпичной стены
- При строительстве камина необходимо очень тщательно защитить от воздействия высокой температуры пол под ним. Для этого можно использовать огнестойкий кирпич или металлический лист. Размер такой площадки должен на несколько сантиметров превышать размер основы камина.
- При строительстве камина следует соблюдать некоторые пропорции. Например, глубина камина должна соотноситься с площадью помещения, где он расположен, примерно как 1 к 50. Соответственно, если речь идет о двухстороннем камине, то в расчет берутся оба помещения, в которые выходит топочная камера. А высота камина не должна превышать его глубину более чем в 2 раза.
Дело в том, что вся конструкция должна очень хорошо просохнуть. А столь долгое время просыхания связано с тем, что при строительстве камина используют кирпичи, предварительно вымоченные в воде. Да и раствору требуется высохнуть. Если зажечь камин, не дождавшись его полного просыхания, то вся кладка может покрыться трещинами, а такая конструкция не прослужит долго.
Предлагаем ознакомиться Как делать трубу в бане
К сожалению, для некоторых людей закон не писан. Если все-таки рассматривается вариант двух каминов или камин плюс печка в один дымовой канал, то следует учитывать некоторые нюансы, чтобы такая система работала правильно:
- подходящая форма и высота дымохода;
- канал с большим сечением, чем для одного устройства;
- наличие нескольких заслонок для полного перекрытия дымового канала;
- поочередная растопка устройств;
- расстояние между входами дымоходов в канал должно быть не менее 1 метра;
- правильная регулировка тяги в каждом камине и полноценная вентиляция;
- топливо в обоих устройствах должно быть одинаковое.
Только соблюдая все эти правила, можно добиться бесперебойной работы дымохода, когда к нему подключены сразу несколько отопительных устройств.
Постройка двух печей или каминов и последующий вывод их в один дымный канал может вызвать определенные проблемы в будущем. К ним относятся:
- плохая тяга;
- дым на верхнем этаже;
- короткая труба и как следствие невозможность растопить верхнее устройство.
Большие клубы дыма из камина на втором этаже могут появляться из-за неровной трубы. Если во время кладки было допущено образование выступов или сечение прохода увеличилось, то угарный газ в таком случае выходит неправильно. Дым, попадая в неровный участок трубы, начинает изменять траекторию движения и образовывать «вихри».
Далее он попадает во второй присоединенный проход и по нему идет в комнату. В таком случае построить один дымоход не получится, нужно выводить две трубы. Также можно в одной трубе сделать два выводных канала или подвести верхний дымоход к главной трубе под углом. Благодаря таким решениям будет исключено задымление, а также сохранена нормальная тяга при работе верхней печи.
Если было принято окончательное решение делать один дымоход на два камина, печи, мангала и т.д., то без должного опыта полноценно сделать это не удастся. Лучше обратиться к специалистам, которые обладают должными знаниями и опытом в обустройстве подобных конструкций.
Предлагаем ознакомиться Камни для бани и сауны: какие лучше подходят и чаще применяют?
Причина #3 – внешние факторы
Если у вас плохая тяга в дымоходе, причины могут быть и такие, например:
- рядом с домом или баней растет высокое дерево, ветви которого закрывают дымоотвод;
- в непосредственной близости от вашего здания появилось какое-то новое сооружение оно выше вашего и становится «ветровым подпором», то есть отражает идущие от вас продукты сгорания;
- при высокой влажности или заморозках воздух тяжелеет, опускается вниз и давит внутрь трубы.
Понятно, что не каждый такой фактор получится устранить с одинаковой легкостью. Если обрезать те же ветки можно без труда, то как договориться с живущим рядом человеком? Придется использовать специальные элементы вроде дефлекторов или ротационных турбин, которые мы подробно рассмотрим ниже.
Плюсы и минусы совмещенных устройств
Краткими итогами описанной выше теории будут являться выделенные достоинства и недостатки печей-каминов. Среди достоинства следует отметить:
- Совмещение печи и камина в единое устройство дает экономию места без потери основных функциональных качеств каждого из них.
- Возможность переключения между режимами позволяет использовать конструкцию при кратковременном пребывании в доме или в качестве настоящей системы отопления.
- Довольно большая мощность печи обеспечит нагрев теплоносителя, значит, такую систему можно оснастить водяным контуром.
- Дополнительные опции в виде варочной панели, мангала или духовки подчеркивают универсальность печки.
- Излучение камина и теплоотдача печи при объединенной работе повышают КПД до 80%. С помощью печи-камина можно наполнить теплым воздухом сразу несколько комнат.
О недостатках таких устройств говорят редко, но они существуют:
На первом месте выступает огромная масса печи.
- Выстроить на скорую руку печь-камин не получится, так как любая порядовка представляет собой довольно сложную схему.
- Сложность в строении определяет сложность в обслуживании. Часто приходится производить чистку каналов, для чего необходимо частично разбирать лабиринт печи, а это достаточно трудоемкая задача.
