Применение пластиковых прокладок
Вариант изготовления электролизера с прокладками из полимеров позволяет применить алюминиевый контейнер вместо пластикового. Благодаря прокладкам, он будет надежно изолирован.
Вырезая прокладки из пластика (понадобится 4 шт.), необходимо придать им форму прямоугольников. Они укладываются по углам основания, обеспечивая зазор в 2 мм.
Теперь можно приступать к установке контейнера. Для этого понадобится еще один лист, в котором просверливают 4 отверстия. Их диаметр должен соответствовать наружному диаметру резьбы М6 – именно такими винтами будет прикручиваться контейнер.
Стенки у алюминиевого контейнера жестче, чем у пластикового, поэтому для более надежного крепления под головки винтов следует подложить шайбы из резины.
Остается заключительный этап – установка затвора и клемм.
Что необходимо для изготовления топливной ячейки дома
Приступая к изготовлению водородной топливной ячейки, надо обязательно изучить теорию процесса образования гремучего газа. Это даст понимание происходящего в генераторе, поможет при настройке и эксплуатации оборудования. Кроме того, придётся запастись необходимыми материалами, большинство из которых будет нетрудно найти в торговой сети. Что же касается чертежей и инструкций, то мы постараемся раскрыть эти вопросы в полном объёме.
Проектирование водородного генератора: схемы и чертежи
Самодельная установка для получения газа Брауна состоит из реактора с установленными электродами, ШИМ-генератора для их питания, водяного затвора и соединительных проводов и шлангов. В настоящее время существует несколько схем электролизёров, использующих в качестве электродов пластины или трубки. Кроме того, в Сети можно найти и установку так называемого сухого электролиза. В отличие от традиционной конструкции, в таком аппарате не пластины устанавливаются в ёмкость с водой, а жидкость подаётся в зазор между плоскими электродами. Отказ от традиционной схемы позволяет значительно уменьшить габариты топливной ячейки.
В работе можно использовать чертежи и схемы рабочих электролизёров, которые можно адаптировать под собственные условия.
Выбор материалов для строительства генератора водорода
Для изготовления топливной ячейки практически никаких специфичных материалов не требуется. Единственное, с чем могут возникнуть сложности, так это электроды. Итак, что надо подготовить перед началом работы.
- Если выбранная вами конструкция представляет собой генератор «мокрого» типа, то понадобится герметичная ёмкость для воды, которая одновременно будет служить и корпусом реактора. Можно взять любой подходящий контейнер, главное требование — достаточная прочность и газонепроницаемость. Разумеется, при использовании в качестве электродов металлических пластин лучше использовать прямоугольную конструкцию, к примеру, тщательно загерметизированный корпус от автомобильного аккумулятора старого образца (чёрного цвета). Если же для получения HHO будут применяться трубки, то подойдёт и вместительная ёмкость от бытового фильтра для очистки воды. Самым же лучшим вариантом будет изготовление корпуса генератора из нержавеющей стали, например, марки 304 SSL.
Электродная сборка для водородного генератора «мокрого» типа
При выборе «сухой» топливной ячейки понадобится лист оргстекла или другого прозрачного пластика толщиной до 10 мм и уплотнительные кольца из технического силикона.
Трубки или пластины из «нержавейки». Конечно, можно взять и обычный «чёрный» металл, однако в процессе работы электролизёра простое углеродистое железо быстро корродирует и электроды придётся часто менять. Применение же высокоуглеродистого металла, легированного хромом, даст генератору возможность работать длительное время. Умельцы, занимающиеся вопросом изготовления топливных ячеек, длительное время занимались подбором материала для электродов и остановились на нержавеющей стали марки 316 L. К слову, если в конструкции будут использоваться трубки из этого сплава, то их диаметр надо подобрать таким образом, чтобы при установке одной детали в другую между ними был зазор не более 1 мм. Для перфекционистов приводим точные размеры: — диаметр внешней трубки — 25.317 мм; — диаметр внутренней трубки зависит от толщины внешней. В любом случае он должен обеспечивать зазор между этими элементами равный 0.67 мм.
От того, насколько точно будут подобраны параметры деталей водородного генератора, зависит его производительность
Заметим, что полированные трубки использовать не рекомендуется. Наоборот, специалисты рекомендуют обработать детали наждачной бумагой для получения матовой поверхности. В дальнейшем это будет способствовать увеличению производительности установки.
Инструменты, которые потребуются в процессе работы
Прежде чем приступить к постройке топливной ячейки, подготовьте такие инструменты:
- ножовку по металлу;
- дрель с набором свёрл;
- набор гаечных ключей;
- плоская и шлицевая отвёртки;
- угловая шлифмашина («болгарка») с установленным кругом для резки металла;
- мультиметр и расходомер;
- линейка;
- маркер.
Кроме того, если вы будете самостоятельно заниматься постройкой ШИМ-генератора, то для его наладки потребуется осциллограф и частотомер. В рамках данной статьи мы этот вопрос поднимать не будем, поскольку изготовление и настройка импульсного блока питания лучше всего рассматривается специалистами на профильных форумах.
Перспективы водорода как топлива для котла отопления
- Водород – это самое распространенное «топливо» во Вселенной и десятый по распространению химический элемент на Земле. Проще говоря – проблем с запасами топлива у вас не будет.
- Этот газ не может навредить ни людям, ни животным, ни растениям – он не токсичен.
- «Выхлоп» водородного котла абсолютно безвреден – продуктом горения этого газа является обычная вода.
- Температура горения водорода достигает 6000 градусов Цельсия, что говорит о высокой теплоемкости этого вида топлива.
- Водород легче воздуха в 14 раз, то есть при утечке «выброс» топлива улетучится из котельной сам по себе, причем в очень сжатые сроки.
- Стоимость одного килограмма водорода – 2-7 долларов США. При этом плотность газообразного водорода равна 0,008987 кг/м3.
- Теплотворная способность кубического метра водорода – 13 000 кДж. Энергоемкость природного газа в три раза выше, но себестоимость водорода как топлива ниже в десятки раз. В итоге альтернативное отопление частного дома водородом обойдется не дороже практики использования природного газа. При этом владельцу водородного котла не нужно оплачивать аппетиты хозяев газовых компаний и строить дорогостоящий газопровод, а равно и проходить чрезвычайно бюрократизированную процедуру согласования всяческих «проектов» и «разрешений».
Словом, как топливо водород имеет самые радужные перспективы, которые уже оценила аэрокосмическая отрасль, использующая водород для «заправки» ракет.
Современная разработка — водородный отопительный котел
Как работает котел отопления на водороде
Точно так же, как и обычный газовый котел:
- Топливо подается на горелку.
- Факел горелки разогревает теплообменник.
- Залитый в теплообменник теплоноситель транспортируют к батареям.
Только вместо магистрального газопровода или емкостей со сжиженным горючим для производства топлива необходимо использовать особые установки – генераторы водорода.
Причем самый распространенный вид бытового генератора – это электролитическая установка, расщепляющая воду на водород и кислород. Себестоимость топлива, которое производят электрические генераторы для отопления водородом доходит до 6-7 долларов за килограмм. При этом для производства кубического метра горючего газа необходима вода и 1,2 кВт электроэнергии.
А вот на отводе продуктов горения в данном случае можно сэкономить. Ведь в процессе горения смеси кислорода и воздуха выделяется только водяной пар. Так что «настоящий» дымоход такому котлу не нужен.
Плюсы водородных котлов
- Водородом можно «топить» любые котлы. То есть абсолютно любые – даже старые «советские» агрегаты, приобретенные в 80-х годах прошлого века. Для этого вам понадобится новая горелка и гранит или шамотный камень в топке, увеличивающий тепловую инерцию и нивелирующий эффект перегрева котла.
- У водородных котлов увеличенная тепловая мощность. Стандартный газовый котел на 10-12 кВт на водороде «выдаст» до 30-40 киловатт тепловой мощности.
- Для отопления водородом по большому счету нужна только горелка. Поэтому «под водород» можно переделать даже твердотопливный котел, инсталлировав горелку в топку.
- Базу для получения топлива – воду – можно извлечь из водопроводного крана. Хотя идеальным полуфабрикатом для производства водорода является дистиллированная вода, в которую подмешен гидроксид натрия.
Минусы водородных котлов
- Малый ассортимент водородных котлов и газогенераторов промышленного типа. Большинство продавцов предлагают «самоделки» с сомнительной сертификацией.
- Высокая цена промышленных моделей.
- Взрывоопасный «характер» топлива – в смеси с кислородом (в пропорции 2:5) водород превращается в гремучий газ.
- Высокий уровень шума газогенерирующих установок.
- Высокая температура пламени – до 3200 градусов Цельсия, затрудняющая использование водорода в качестве топлива для кухонной печи (нужны особые рассекатели). Впрочем, H2ydroGEM — котел отопления на водороде итальянского производства giacomini – укомплектован горелкой температурой пламени до 300 градусов Цельсия.
Монтаж водородного котла
Монтаж водородного генератора выполняют поэтапно, подключая все основные элементы конструкции:
- Котел, в виде теплообменника, где протекает процесс генерации водорода. Его можно изготовить самостоятельно, а для процесса теплопередачи требуются только электроэнергия и вода.
- Электролизер – основная часть в котле, где осуществляется процесс распада воды H2О. Конструктивно он представляет собой емкость с водой, в нее опускают электроды с высокой электропроводностью.
- Искровая горелка для разогрева воды.
- Горелочный клапан, расположен вверху котла для сбора исключительно H2 и непосредственной передачи его в горелку.
- Управляющий блок выполняет функции регулирования рабочими процессами с демонстрацией напряжения и тока. На нем установлены регуляторы мощности и других рабочих параметров.
- После монтажа основного оборудования проводят обвязку системы трубопроводами диаметром 24 -32 мм. При монтаже труб учитывают уклон и выполняют требования: диаметр последующего разветвления обязан быть меньшим предыдущего.
- Подключают источник питания.
- Устанавливают датчик пламени на горелке, по требованиям безопасности системы.
- Устанавливают в водяном контуре датчики температур и запорно-регулирующую арматуру.
Виды электролизеров
Кратко ознакомимся с конструктивными особенностями основных видов устройств для расщепления воды.
Сухие
Конструкция прибора данного типа была показана на рисунке 2, ее особенность заключается в том, что манипулируя количеством ячеек, можно запитать устройство от источника с напряжением, существенно превышающим минимальный электродный потенциал.
Проточные
С упрощенным устройством приборов этого вида можно ознакомиться на рисунке 5. Как видим, конструкция включает в себя ванну с электродами «A», полностью залитую раствором и бак «D».
Рис 5. Конструкция проточного электролизера
Принцип работы устройства следующий:
- входе электрохимического процесса газ вместе с электролитом выдавливается в емкость «D» через трубу «В»;
- в баке «D» происходит отделение от электролитного раствора газа, который выводится через выходной клапан «С»;
- электролит возвращается в гидролизную ванну через трубу «Е».
Мембранные
Основная особенность устройств этого типа – использование твердого электролита (мембраны) на полимерной основе. С конструкцией приборов этого вида можно ознакомиться на рисунке 6.
Рис 6. Электролизер мембранного типа
Основная особенность таких устройств заключается в двойном назначении мембраны, она не только переносит протоны и ионы, а и на физическом уровне разделяет как электроды, так и продукты электрохимического процесса.
Диафрагменные
В тех случаях, когда не допустима диффузия продуктов электролиза между электродными камерами, используют пористую диафрагму (что и дало название таким приборам). Материалом для нее может служить керамика, асбест или стекло. В некоторых случаях для создания такой диафрагмы можно использовать полимерные волокна или стеклянную вату. На рисунке 7 показан простейший вариант диафрагменного прибора для электрохимических процессов.
Конструкция диафрагменного электролизера
Пояснение:
- Выход для кислорода.
- U-образная колба.
- Выход для водорода.
- Анод.
- Катод.
- Диафрагма.
Щелочные
Электрохимический процесс невозможен в дистиллированной воде, в качестве катализатора применяется концентрированный раствор щелочи (использование соли нежелательно, так как при этом выделяется хлор). Исходя из этого, щелочными можно назвать большую часть электрохимических устройств для расщепления воды.
На тематических форумах советуют использовать гидроксид натрия (NaOH), который, в отличие от пищевой соды (NaHCO3), не разъедает электрод. Заметим, что у последней имеются два весомых преимущества:
- Можно использовать железные электроды.
- Не выделяются вредные вещества.
Но, один существенный недостаток сводит на нет все преимущества пищевой соды, как катализатора. Ее концентрация в воде не более 80 грамм на литр. Это снижает морозостойкость электролита и его проводимость тока. Если с первым еще можно смириться в теплое время года, то второе требует увеличения площади пластин электродов, что в свою очередь, увеличивает размер конструкции.
Как сделать водородное отопление своими руками
Прежде чем делать генератор водорода для отопления дома мастеру нужно позаботиться о материалах, пригодится:
- лист металла «нержавейки» с размерами 50х50 см;
- два болта 6х150 с гайками и шайбами;
- фильтр проточной очистки (можно взять от стиральной машинки);
- полая прозрачная трубка, например, водяной уровень 10 м;
- пластиковый контейнер для еды на 1,5 литра с герметичной крышкой;
- штуцеры диаметром 8 мм с «елочкой»;
- болгарка.
Для изготовления агрегата хорошо подходит сталь 03Х16Н1, также пригодится щелочь вместо воды, чтобы обеспечить более агрессивную для тока среду, но при этом продлить срок службы стального листа. Чтобы сделать качественное отопление дома водородом, требуется предварительно выбрать схему выкладки (теплый пол, выкладка по плинтусам и прочее), просчитать длину трубопроводов.
А теперь о том, как сделать печь на водороде:
- Лист металла поместить на ровную плоскость и нарезать на 16 прямоугольников (расчет для листа металла 50х50 см). Это будущая горелка. Куски нарезать болгаркой.
- Один угол у каждого из 16 кусков срезать, чтобы потом пластины соединить.
- С оборотной стороны каждой пластины просверлить дырку для болта.
- Чтобы обеспечить принцип работы, выглядящий как прохождение электрического тока через пластины, погруженные в электролит для разложения жидкости на водород и кислород, нужно располагать одновременно двумя пластинами, одна из которых – анод, вторая – катод. В данном случае получается 8 шт. анодов и 8 шт. катодов.
- В пластиковом контейнере поместить пластины с учетом их полярности и чередованием плюс, минус, плюс и так далее. Изолировать элементы следует прозрачной трубкой, нарезая ее на кольца, а затем их на полоски толщиной в 1 мм.
- Зафиксировать пластины между собой шайбами. Сначала шайба надевается на болт, затем идет пластина, потом еще 3 шайбы, снова пластина, так нужно вешать 8 шт. на анод и 8 шт. на катод.
- Определить точку упора болта в контейнере, в этой зоне высверлить дырку. Если болты в контейнер не входят, их нужно обрезать (болты) до требуемой длины. Потом болты вставить в отверстия, надеть на них шайбы, зажать для герметичности гайками.
- В крышке контейнера сделать отверстие для штуцера, вставить штуцер в дырку, промазать зону стыка для герметичности силиконовым герметиком. Теперь нужно проверить герметичность дырки, продув штуцер. Если воздух выходит, крышку герметизировать тем же силиконовым герметиком.
- Протестировать генератор, подключив к нему любой источник тока, заполнив контейнер водой. Теперь на штуцер нужно надеть шланг, конец которого опустить в емкость. Если в воде появились пузырьки воздуха, то система работает, если пузырьков нет, источник недостаточно мощный, но расстраиваться не стоит, в электролизере пузырьки появятся.
Осталось только повысить интенсивность выработки и выхода газа путем увеличения уровня напряжения в электролите. Для этого в воду заливается щелочь, например, гидроксид натрия из средства для чистки «Крот». Теперь нужно снова подключить источник питания и оценить возможности электролизера.
Финальный этап – соединение горелки с трубопроводом отопления, например, системой теплый пол, герметизация стыков и можно вводить агрегат в эксплуатацию.
Чтобы отопление на водороде своими руками было сделано качественно, следует установить фильтр и клапан. Клапан устанавливается на точке выхода водорода, предупреждая скопление и возгорание газа под крышкой емкости, а фильтр нужен для обустройства водяного затвора, также предупреждающего взрыв. Если остались вопросы, видео от профессионалов поможет решить все проблемы.
Конструкция и принцип работы водородного генератора
Применение водорода в виде топлива для обогрева жилища – довольно заманчивая идея, ведь его теплотворность составляет 33,2 кВт/м3, в то время как у природного газа она всего 9,3кВт/м3, а это более чем в 3 раза. Теоретически добыть водород можно из воды, для того чтобы его потом сжечь в котле, можно воспользоваться водородным генератором для отопления дома.
Как энергоноситель с водородом ничто не может сравниться, а его запасы практически бесконечны. Как уже говорилось выше, при сгорании водород выделяет очень много тепловой энергии, намного больше, чем любое углеродосодержащее топливо. Вместо вредных выбросов в атмосферу, которые выделяются при использовании природного газа, водород, сгорая, образует обычную воду в виде пара. Только есть одна проблема, данный элемент не встречается в природе в чистом виде, а только в соединении с другими веществами.
Одним из таких соединений является обычная вода, которая представляет собой окисленный водород. Для того чтобы расщепить на составляющие ее элементы многие ученые потратили не один год. И не безрезультатно, техническое решение по выделению из воды ее составляющих все же было найдено. Это так называемая химическая реакция электролиза, в результате которой вода распадается на кислород и водород, получаемую смесь прозвали гремучим газом или газом Брауна.
Ниже можно увидеть схему водородного генератора (электролизера), который работает от электричества:
Электролизеры поставлены на серийное производство и служат для газопламенных (сварочных) работ. Ток определенной частоты и силы подается на группы металлических пластин, которые погружены в воду. Из-за протекающей реакции электролиза выделяются кислород и водород вперемешку с водяным паром.
Для того чтобы отделить газы от пара все пропускается через сепаратор, после которого подается на горелку. Чтобы предотвратить обратный удар и взрыв, на подаче монтируется клапан, который пропускает горючее только в одну сторону.
Водородная установка для обогрева жилища включает в себя следующие составляющие: котел и трубы диаметром 25-32 мм (1-1,25 дюймов). Трубы можно установить дома своими руками, но необходимо выполнить одно условие – после каждого разветвления диаметр должен уменьшаться.
Диаметр уменьшается по следующему принципу – труба D32, труба D25. После разветвления – D20, и последней монтируется труба D16. При соблюдении этого условия водородная горелка будет работать качественно и эффективно.
Для того чтобы следить за уровнем воды и своевременно подпитывать ею устройство, в конструкции есть специальный датчик, который отдает команду в нужный момент и вода впрыскивается в рабочее пространство электролизера. Для того чтобы давление не подпрыгивало до критической точки внутри сосуда, агрегат оборудуется аварийным выключателем и сбросным клапаном. Для обслуживания генератора водорода, необходимо только время от времени добавлять воду и все.
Как сделать водородное отопление своими руками
Сделать отопление на водороде своими руками сможет любой мастер, которому доступны умения работать с металлом.
Для формирования устройства потребуется следующий набор материалов:
- лист нержавейки параметрами 50х50 см;
- болты 6х150, оснащенные шайбами и гайками;
- фильтровальный элемент проточной очистки – пригодится от старой стиральной машинки;
- прозрачная полая трубка длиной 10 м, к примеру, от водяного уровня;
- обычный пищевой пластиковый контейнер на 1,5 литра с прочной герметичной крышкой;
- набор штуцеров с «елочкой» с диаметром отверстия в 8 мм;
- болгарка для резки;
- дрель;
- герметик силиконовый.
Чтобы сделать печь на водороде, подойдет сталь 03Х16Н1, а вместо воды можно взять щелочной раствор, который создаст агрессивную среду для прохождения тока, при этом продлит длительность эксплуатации стальных листов.
Как сделать отопление дома водородом самостоятельно:
- Металлический лист уложить на ровный стол, нарезать на 16 равных частей. Получаются прямоугольники для будущей горелки. Теперь отрезать у всех 16 прямоугольников один угол – это нужно для последующего соединения деталей.
- С обратной стороны каждого элемента высверлить отверстие для болта. Из всех 16 листов 8 будет анодами, а 8 катодами. Аноды и катоды нужны для прохождения электрического тока через детали с разной полярностью, это обеспечивает разложение щелочи или дистиллята на водород и кислород.
- Теперь в пластиковый контейнер выложить пластины, учитывая полярность, чередуя плюс и минус. Изолятором пластин послужит прозрачная трубка, которую нужно нарезать на кольца, а потом полосками толщиной в 1 мм.
- Металлические пластины фиксируются между собой шайбами таким образом – сначала шайба надевается на ножку болта, затем надевается пластина. После пластины нужно надеть на болт 3 шайбы, потом снова пластину. Таким способом навешивается 8 пластин на анод и 8 пластин на катод.
Теперь нужно выяснить точку упора для болта в пищевом контейнере, в этом месте просверлить отверстие. Если болты в емкость не входят, то ножка болта обрезается до нужной длины. После этого болты продеть в дырки, надеть на ножки шайбы и для герметичности зажать конструкцию гайками. Крышку емкости оснастить отверстием для штуцера, вставить элемент в дырку и для герметичности промазать зону стыка герметиком. Теперь продуть штуцер. И если через крышку выходит воздух, то придется герметизировать крышку по всему периметру.
Тестируется генератор подключением любого источника тока с наполнением емкости водой. На штуцер надевается шланг, второй конец которого погружен в емкость. Если в жидкости образуются воздушные пузыри, то схема работает, если нет, нужно проверить мощность подачи тока. Бывает, что в воде пузырьков воздуха не образуется, но в электролизере они появляются обязательно.
Для обеспечения нужного количества тепловой энергии необходимо увеличить выработку и выход газа повышением напряжения в электролите. В воду залить щелочь, например, гидроксид натрия, который есть в средстве для прочистки труб «Крот». Снова подключить источник подачи тока и проверить мощность электролизера.
Самый последний этап – присоединение горелки к трубопроводу магистрали отопления. Это может быть теплый пол, плинтусная разводка. Стыки следует герметизировать силиконом и можно запускать оборудование в работу.
Выгодно ли отапливать дом водородом
Продавцы компактных генераторов водорода убеждают покупателей в необычайной дешевизне отопления дома водородом. Якобы это даже выгоднее, чем топить газом. Мол, вода, которую заливают в установку, ничего не стоит, об остальных затратах умалчивают. Такие обещания оказывают магическое действие на некоторых наших сограждан, обожающих халяву. Но давайте не будем уподобляться Буратино и, прежде чем ступить в Страну дураков, выясним, почём на самом деле обходится водородное отопление дома.
Средняя отпускная цена природного газа для населения на нужды отопления и для выработки электроэнергии — 4,76 руб/м3. В 1 м3 содержится 0,712 кг. Соответственно, 1 кг природного газа стоит 6,68 рубля. Средняя теплотворная способность природного газа — 50 000 кДж/кг. У водорода — намного выше, 140 000 кДж/кг. То есть, для того чтобы получить количество тепловой энергии, равное той, что образуется при сгорании 1 кг водорода, потребуется 2,8 кг природного газа. Его стоимость — 13,32 рубля. Теперь сравним показатели стоимости тепловой энергии, полученной от сжигания 1 кг водорода, полученного в хорошем заводском электролизере и от 2,8 кг природного газа: 420 рублей против 13,32. Разница — поистине чудовищная, в 31,5 раз! Даже по сравнению с самым дорогим из традиционных видов отопления — электрическим, водород даже близко не может конкурировать, он обходится в 4 раза дороже! Ту электроэнергию, которая будет потрачена на работу электролизера, лучше использовать для работы нагревательных электроприборов, толку будет не в пример больше.
Именно такие рекламные технологии и методы убеждения используют продавцы установок для отопления дома водородом, чтобы втридорога сбыть свой бесполезный товар
Что касается перспектив водородной энергетики, то они есть, но успех связан с перспективными промышленными технологиями, которых ещё не придумали. Бытовые генераторы водорода и водородомобили однозначно убыточны как минимум на ближайшие десятилетия. Их весьма ограниченное использование в некоторых странах возможно лишь благодаря серьёзным государственным дотациям в рамках экспериментальных экологических программ.
Безопасность установки
Многие умельцы размещают пластины в пластиковых ёмкостях. Не стоит экономить на этом. Нужен бак из нержавеющего металла. Если его нет, можно использовать конструкцию с пластинами открытого типа. В последнем случае необходимо применять качественный изолятор тока и воды для надёжной работы реактора.
Известно, что температура горения водорода составляет 2800. Это самый взрывоопасный газ в природе. Газ Брауна – не что иное, как «гремучая» смесь водорода. Поэтому водородные генераторы на автомобильном транспорте требуют качественной сборки всех узлов системы и наличия датчиков для слежения за течением процесса.
Датчик температуры рабочей жидкости, давления и амперметр не будут лишними в конструкции установки
Особое внимание стоит уделить гидрозатвору на выходе из реактора. Он жизненно необходим. Если произойдёт воспламенение смеси, такой клапан предотвратит распространение пламени в реактор
Если произойдёт воспламенение смеси, такой клапан предотвратит распространение пламени в реактор.

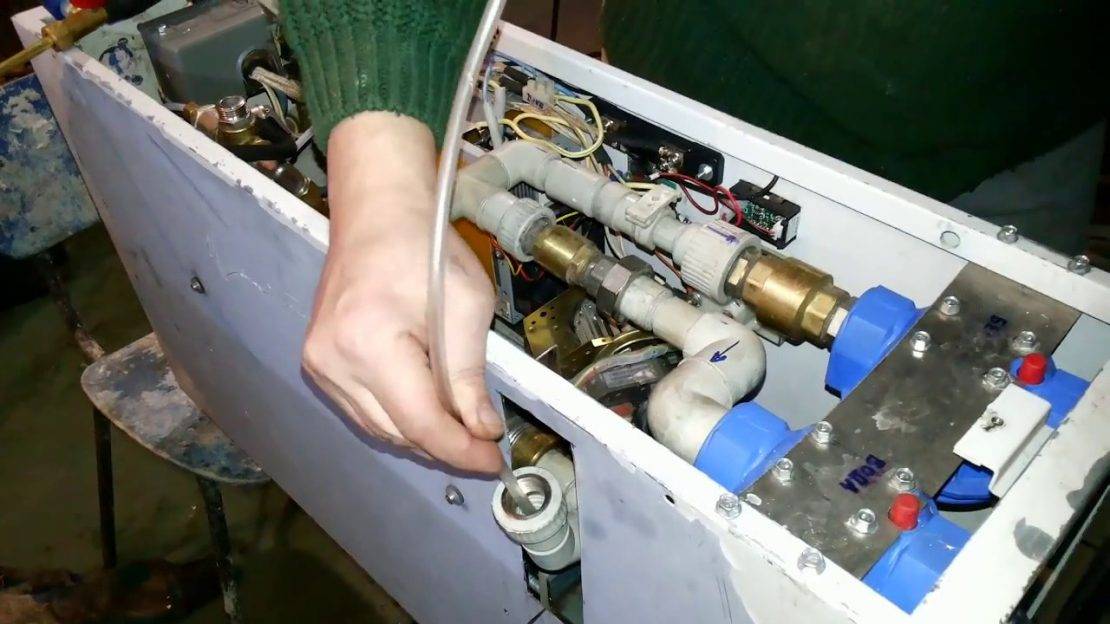

Водородный генератор для отопления жилых и производственных помещений, работающий на тех же принципах, отличается в несколько раз большей производительностью реактора. В таких установках отсутствие гидрозатвора представляет смертельную опасность. Водородные генераторы на автомобилях в целях обеспечения безопасной и надёжной работы системы также рекомендуется оборудовать таким обратным клапаном.
Принцип работы и устройство котла
Устройство водородных котлов выполнено в виде модуля. В нем устанавливают четное количество каталитических пластин со специальными каналами для поступления газа в дозированных количествах, чтобы предотвратить скопление большого объема водородно-кислородной смеси, приводящей к детонации. Далее полученное тепло, традиционно, перемещается в бойлер, для нагрева внешнего контура теплоснабжения.
Фото: techbox.dennikn.sk
Принцип работы отопительной котельной:
- Получение H2. В специальный контейнер наливают дистиллированную воду и погружают в нее пластины из металла, на которые подается ток с особыми параметрами, в результате чего выделяется H2 и O2, а также в виде побочного продукта – водяные пары.
- Водородно-кислородная смесь поступает в химический сепаратор, где водород очищается от всех примесей.
- Далее он следует в горелку H2 с клапаном, проводящем его только в одном направлении и мешающим свободному движению, для предотвращения от взрыва, при этом O2 и пароводяная смесь через систему отвода собираются в кислородном резервуаре.
- H2 через защитный блок поступает в камеру сгорания.
- Процесс выделения тепла происходит с использованием катализатора, и направляется через теплообменник во внутридомовую систему теплоснабжения.
- Образовавшиеся в камере пары воды возвращаются в хранилище электролита для рециркуляции.
Мощность регулируется благодаря специально оборудованным каналам с катализатором. Каналы в водородных котлах отопления независимого действия и могут включаться поочередно. Процесс абсолютно автоматизирован, единственно.
Что выполняют вручную – заливают воду в систему. Устройство снабжено приборами безопасности: уровнемерами и датчиками. Средний суточный расход воды 5,5 л, для генерации до 2-х литров топлива, а энергопотребление колеблется от 1,0 до 3.0 кВт за 1 час.
