Водяное отопление частного дома своими руками

Материалы

Трубы

1. Какими трубами можно развести водяное конвекционное отопление?

Температура теплоносителя в автономных системах обычно держится в пределах 75С, а давление не превышает 2,5 кс/см2, поэтому требования к прочности труб и их термостойкости минимальны.

Наиболее популярны:

Полипропиленовые трубы. Как правило, для нужд отопления приобретается армированный алюминиевой фольгой полипропилен. Армирование уменьшает удлинение труб при нагреве с внушительных 6,5 мм/м.пог. (при нагреве на 50 градусов) до скромных 1,5 мм/м.пог.;

Монтаж соединения металлопластиковых труб на пресс-фитингах.

1. Какие трубы укладывать в теплый пол?

Для этой цели чаще всего используют сшитый полиэтилен PEX или термомодифицированный PERT.

Труба PERT для теплого пола.

Трубы обоих типов стойки к нагреву, обладают приемлемой механической прочностью и достаточной для укладки гибкостью. Шаг между витками трубы варьируется от 15 до 20 см, длина одного замкнутого контура не должна превышать 120 метров.

1. Каким должен быть наружный диаметр полимерных или металлополимерных труб отопления?

Для дома умеренной площади (до 200 м2) я бы посоветовал придерживаться следующих значений:

• Подводка к радиатору — 20 мм;
• Разлив с принудительной циркуляцией теплоносителя — 25 мм,

Подводка к радиатору и розлив.

Теплый пол — 16 мм.

В гравитационной системе отопления (работающей за счет естественной циркуляции при нагреве теплоносителя) диаметр розлива нужно увеличить до 40 — 50 мм. Инструкция связана с низким гидравлическим напором в контуре; для того, чтобы обеспечить приемлемую скорость циркуляции воды, гидравлическое сопротивление труб должно быть минимальным. А оно, как известно, обратно пропорционально внутреннему диаметру трубы.

Радиаторы

1. Какие радиаторы лучше купить для автономного контура?

Алюминиевые секционные. Очень демократичная стоимость секции (от 280 рублей) сочетается с отличной теплоотдачей (до 205 ватт на секцию). Прочность радиаторов и их термостойкость с избытком достаточны для автономной системы отопления.

Алюминиевые радиаторы: максимум эффективности при разумной цене.

1. Как рассчитать нужное количество секций?

Их суммарное количество рассчитывается простым делением номинальной мощности источника тепла (котла или теплового насоса) на паспортную мощность одной секции. Мощность отопительного прибора для отдельного помещения можно грубо оценить из расчета 40 ватт тепла на кубометр отапливаемого объема. Скажем, для комнаты размером 4х5х3 метра нужно 4*5*3*40=2400 ватт тепла, или 2400/200=12 секций с номинальной тепловой мощностью 200 ватт.

Здесь есть одна тонкость. Производители всегда указывают мощность секций и отопительных приборов для дельты температур между теплоносителем и воздухом в 70 градусов; то есть при +20 в комнате для получения номинального теплового потока батарея должна быть нагрета до 90С.

На практике температура теплоносителя в автономном контуре заметно ниже. Скажем, при +25 в комнате и +60 на поверхности радиатора дельта температур будет равна всего 35 градусам, а тепловая мощность секции уменьшится ровно вдвое — до 100 ватт.

Для автономного отопления нехарактерны высокие температуры теплоносителя.

Дополнительное оборудование

1. Что, кроме котла, труб и радиаторов, необходимо для монтажа водяной системы отопления?

В закрытой системе с принудительной циркуляцией обвязка котла должна включать:

• Циркуляционный насос (желательно — с регулировкой производительности);
• Автоматический воздухоотводчик для удаления воздушных пробок при запуске контура;
• Расширительный бак, компенсирующий увеличение объема теплоносителя при нагреве. Как правило, объем бачка берется равным 1/10 объема теплоносителя в системе;
• Предохранительный клапан для сброса давления при перегреве или закипании теплоносителя;
• Манометр для контроля давления.

Группа безопасности котла — манометр, воздушник и предохранительный клапан.

В открытой гравитационной системе единственное дополнительное приспособление — открытый расширительный бак. Он выносится в верхнюю точку контура и используется не только по прямому назначению, но и отвода воздуха, и для заливки в контур воды.

Отдельные радиаторы снабжаются отсекающими шаровыми кранами, дросселями или термоголовками. Запорно-регулирующая арматура позволяет при необходимости отключить прибор, не останавливая весь контур, или уменьшить его теплоотдачу.

Если радиатор расположен выше розлива, в его верхней пробке должен быть установлен кран Маевского или автоматический воздухоотводчик.

Кран Маевского для ручного стравливания воздуха.

Монтаж отопительной системы своими руками

Перед тем, как варить отопление в частном доме, нужно запастись следующими инструментами для пайки полипропиленовых труб:

• Шейвер, позволяющий удалить армирование из участка пайки и снять фаску на трубе;
• Труборез;
• Паяльник для полипропиленовых труб с набором насадок необходимого диаметра.

Технология соединения труб выглядит следующим образом:

1. Сначала нужно надеть шейвер на трубу и несколько раз провернуть, чтобы убрать слой алюминия. Если этого не сделать, металл при контакте с жидкостью постепенно будет повреждаться, тем самым оказывая негативное влияние на всю отопительную систему.
2. Насадка паяльника разогревается до нужной температуры, после в раструб вставляется труба, а на противоположную сторону насадки надевается фитинг.
3. Когда детали немного оплавятся, их нужно совместить с некоторым усилием и задержать в таком положении на несколько секунд. После застывания пластика можно приступать к пайке следующего участка.

Возле выходного патрубка котла устанавливается группа безопасности. Место установки обуславливается тем, что именно на этом отрезке системы поднимается давление при нарушении функционирования системы. Расширительный бачок можно монтировать где угодно, но есть один нюанс: при установке бачка перед насосом расстояние между ними должно составлять больше двух диаметров розлива, а если бачок крепится за насосом, то расстояние увеличивается до десяти диаметров розлива. Несоблюдение этого правила приводит к преждевременному выходу мембраны из строя – а определить неполадку сразу вряд ли удастся, поэтому придется думать еще и о том, как проверить отопление в частном доме.

Иногда возникает вопрос о том, можно ли гравитационную систему переделать в отопление с принудительной циркуляцией. Ответ на данный вопрос утвердительный – при необходимости насос устанавливается в любой контур, что позволяет полностью переделать отопление в частном доме.

• Диаметры и конфигурация разводки выбираются таким образом, чтобы система могла работать с естественной циркуляцией;
• Параллельно разводке перед котлом врезается две подводки, к которым подключается циркуляционный насос;
• Врезки разделяются между собой обратный шаровым клапаном.

Когда насос работает, клапан замыкается и полностью закрывает проход в байпасе, за счет чего обеспечивается принудительная циркуляция теплоносителя. При отключении насоса отопление автоматически переключается на естественную циркуляцию – клапан открывается, теплоноситель продолжает движение. Конечно, обратный клапан можно заменить вентилем или шаровым краном – но в таком случае переключать режим работы системы придется вручную.

Заключение

Данная статья дает поверхностное представление о том, как установить отопление частного дома своими руками. Каждый элемент конструкции можно рассмотреть подробнее, поэтому, если есть такая необходимость, можно поискать соответствующую статью для более глубокого понимания конкретного вопроса. В целом можно отметить, что отопительная система имеет довольно простую конструкцию, и при должном внимании ее вполне можно собрать самостоятельно.

Монтаж системы своими руками

Водяное отопление своими руками должно быть тщательно спланировано, очень тщательно. И этим должны заниматься профессионалы. Зачастую эта процедура начинается с выбора места под котел, который, к слову, устанавливается еще до того, как будет произведена разводка. Конечно, специалисты отлично знают, как правильно совершить планирование, поэтому на предварительном этапе один из них должен быть рядом с вами.

Когда с местом для котла определились, необходимо сделать под него специальный постамент из бетона. Котел ставится на него и соединяется с дымоходом, а все стыки и соединения при этом замазываются глиной.

Далее вам необходимо вычертить, какова будет разводка труб в вашей системе. Тщательно продумать, где будут размещаться радиаторы, стояки и другие элементы – именно поэтому необходимо участие специалиста. Как мы знаем, радиаторы желательно размещать под окнами. Это необходимо для того, чтобы тепло от них обогревало внутреннюю поверхность окон.

Количество сечений и их создание должно определяться не только вашими финансовыми возможностями, но и протяженностью контура, чем больше будет таких сечений в системе, тем легче теплоносителю будет по ней передвигаться.

Важно! Еще до того, как приступить к установке магистрали, необходимо определить в системе самую высокую точку и оборудовать там расширительный бак. К слову, такой бак может быть двух типов:

1. Открытого;
2. Закрытого.

Как расчитать оптимальный объем бака и сделать монтаж правильно, читайте здесь

Следующим этапом установки отопительной системы является прокладка трубопровода и установка радиаторов. В данном случае все предельно просто: труба подводится к месту установки радиатора, он устанавливается, соединяются все необходимые входы и выходы, после чего труба подводится к следующему радиатору. Будет просто отлично, если на каждый из радиаторов вы установите специальный кран, с помощью которого можно будет удалять воздух из системы.

Весь контур должен замыкаться там же, где и начался – на котле. На входе котла устанавливается специальный фильтр и (если необходимо) насос для циркуляции. Самая нижняя точка системы должна быть оборудована узлом залива/слива, необходимая для того, чтоб сливать всю воду в случае ремонтных работ.

В качестве заключения

Как мы выяснили, сегодня не существует более дешевой и вместе с тем эффективной отопительной системы, нежели система водяная. Трубопроводы и радиаторы обновляются чуть ли не ежегодно, следовательно, эффективность такой системы повышается, а стоимость, наоборот, снижается. Поэтому сделать водяное отопление своими руками с каждым годом все легче.

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

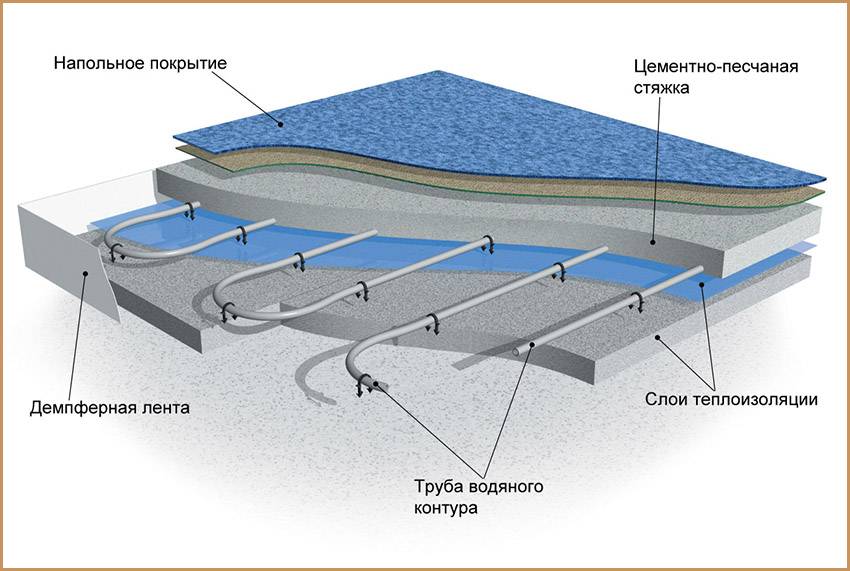

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах, где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

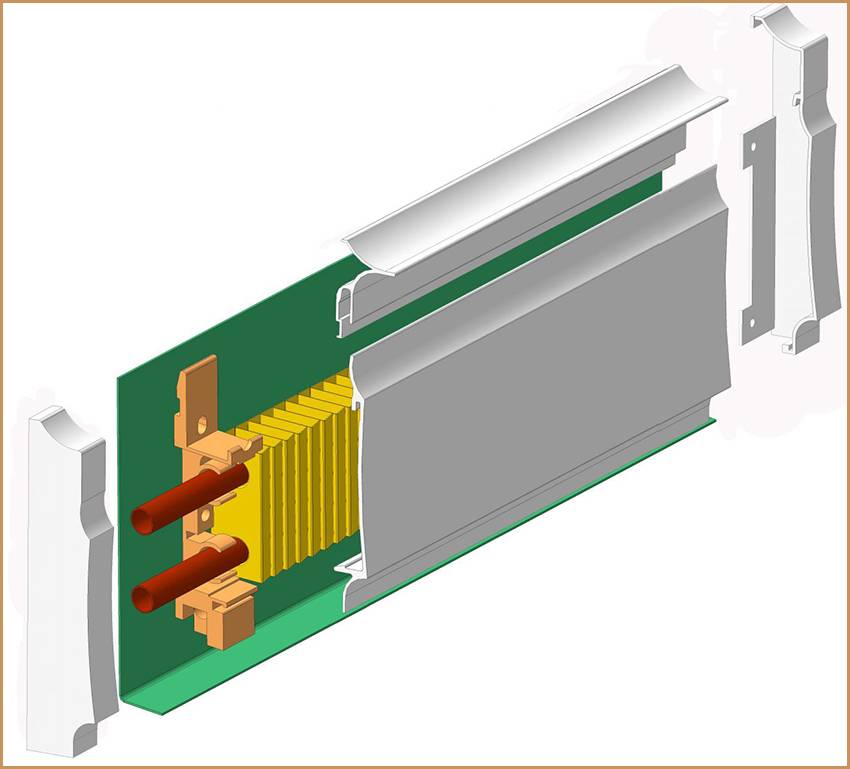

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

Водяные системы отопления

Системы водяного отопления являются неотъемлемой частью интерьера частного дома. Существует несколько возможных вариантов выбора непосредственно радиаторов отопления. Могут быть:

• Классические чугунные;
• Стальные;
• Алюминиевые.

Тип системы водяного отопления и отопительные приборы следует выбирать, как и в зависимости от условий климата, так и от интерьера и от возможностей материальных затрат.

Система водяная «Теплый пол»

Система является хорошим дополнением к уже давно использующейся системе отопления с использованием радиатором, так и может служить самостоятельной системой в малоэтажном доме.

Большим плюсом настоящей системы является возможность обеспечения различных температур по высоте помещения, как и должно быть по санитарно-гигиеническим нормам – сверху воздух холоднее, снизу теплее. Она позволяет так же снизить температуру системы до 55 ˚С в соответствии с нормами проектирования.

В данном случае трубы монтируются по всей поверхности пола, благодаря этому возможно одновременно обеспечивать и условия микроклимата в здании и комфортный теплый пол. Недостатком является сложности с монтажом системы и возможность выполнения лишь на начальных сроках строительства здания. Минусом так же является сложности в эксплуатации.

Плинтусные системы отопления

Плинтусные системы являются отличной альтернативой одновременно теплым полам и использованию привычных радиаторов. Иногда бывает невозможно установить систему теплого пола, а радиаторы никак не вписываются в интерьер.

Тогда выбор плинтусных систем является лучшим решением, потому что в этом случае трубы отопления устанавливаются на высоте плинтуса (то есть практически на уровне пола), одновременно обогревая помещение в нужной последовательности и отапливая пол до достаточно комфортной температуры в любой период года.

Обширная цветовая гамма систем отопления «под плинтус» позволит вам сохранить любой интерьер в вашем помещении и даже поможет разнообразить его еще больше.

Системы с естественной циркуляцией теплоносителя

Система отопления с естественным движением теплоносителя отличается тем, что жидкость циркулирует по трубам из-за разницы своих плотностей при повышении и понижении температуры.

Нагретая вода, как правило, становится легче холодной и поднимается выше по системе, холодная же вода в свою очередь, остывая все больше, опускается ниже. Циркуляция воды от источника теплоты и до возвращения в источник циркулирует без перерыва.

Плюсом такой системы является относительная доступность и простота при ее монтаже. Использование ее не предполагает никаких дополнительных затрат по устройству и оборудованию. Минусом системы является необходимость установки труб под небольшим уклоном, что усложняет монтаж.

Необходимым условием использования такой системы является устройство расширительного бака. Он устанавливается, как правило, на крыше малоэтажного здания – самым оптимальным вариантом его устройства является чердачное помещение коттеджа (если оно предусмотрено проектом).

Системы с принудительной циркуляцией теплоносителя

Еще одним вариантом конструирования систем отопления в малоэтажном жилом доме является устройство системы с искусственной циркуляцией воды. В данном случае вода перемещается по системе не из-за своего основного физического свойства изменять плотность, а посредством установки циркуляционного насоса, работа которого заключается в перегонке теплоносителя от котла по всей системе с последующим возвращением в источник теплоты.

Эта система считается наиболее эффективной, чем с естественным побуждением, из-за того, что делает возможным поступление теплоносителя в самые крайние точки отапливаемого здания. Особенно важным это является при строительстве коттеджей, состоящих из двух и более этажей.

Настоящий вид отопления повышает эффективность примерно на 30% по сравнению с другим видом. Плюсом ее является возможность устройство труб без уклона, соответственно монтаж упрощается. Вместо привычных в естественных системах расширительных баков, здесь устанавливаются гидроаккумулирующие емкости.

Так же важно предусматривать специальную защитную арматуру на трубах во избежание аварий, поскольку давление в системах повышенное. Специальные предохранительные клапаны устанавливаются с обеих сторон от циркуляционного насоса.

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

• Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

• Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

• Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

• Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
• Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Схемы отопления в частном доме своими руками

Насколько эффективным будет обогрев, зависит от особенностей монтируемого контура. Схема отопления в частном доме своими руками может реализовываться по-разному. Предлагаем ознакомиться с возможными вариантами, чтобы выбрать наилучший вариант.

Всегда можно выбрать подходящий вариант

Схема однотрубной системы отопления частного дома своими руками

Однотрубная схема предполагает, что теплоноситель от котла начинает двигаться по единственной магистрали, а затем по ней же возвращается обратно. Радиаторы к магистрали подключают обоими концами. Правильно смонтированная однотрубная система отопления частного дома своими руками работает следующим образом:

• теплоноситель нагревается до +75÷85°С и начинает перемещаться по трубопроводу. Дойдя до первого радиатора, часть горячей воды заполняет батарею, а оставшаяся продолжает двигаться по трубам;
• пройдя по радиатору и отдав тепло в окружающее пространство, вода смешивается с теплоносителем, снижая его температур на пару градусов;
• на следующем радиаторе ситуация повторяется. В результате в последнюю батарею вода поступается значительно остывшая, что уменьшает количество отдаваемого тепла.

Схема и порядок монтажа однотрубного отопления предполагает наращивание секции радиаторов, начиная со второго от котла, чтобы обеспечить равномерный обогрев всех помещений частного дома. Водяное отопление работает достаточно эффективно, если содержит не более 5 батарей. В многоэтажном строении часто монтируется несколько стояков. Такая вертикальная схема предполагает наличие стабильно работающих 3÷4 батарей.

Однотрубная модель не всегда эффективна

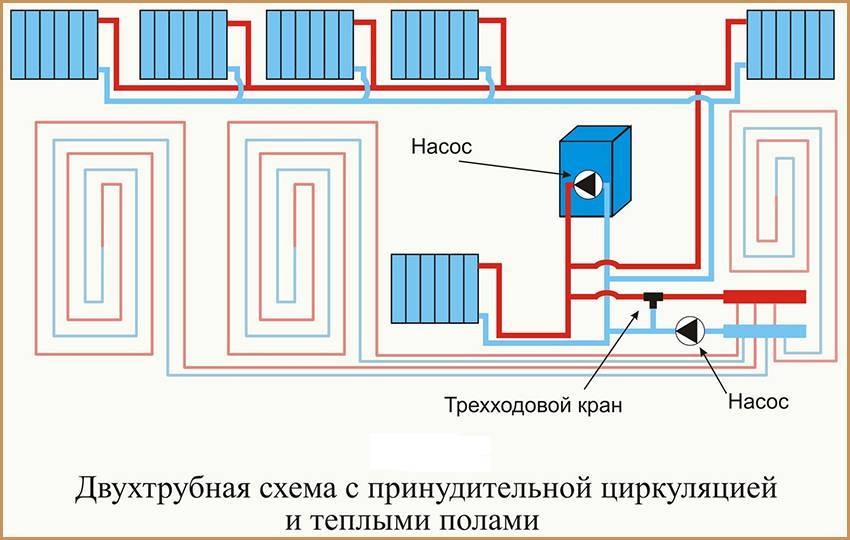

Схема двухтрубной отопительной системы

Стабильный и надежный вариант, обеспечивающий подачу к радиаторам, расположенным в различных комнатах, теплоноситель, прогретый до одинаковой температуры. Нагретая вода движется по одной трубе, а остывшая – возвращается по другой.

В зависимости от выбранной разводки двухтрубная схема может быть:

1. Тупиковой. Теплоноситель, подаваемый по соответствующей ветки, заполняет все радиаторы, а по обратной – возвращается. Балансировка позволяет обеспечить равномерный прогрев всех батарей;
2. Попутной. Петлеобразная схема отопления загородного дома.Своими руками выполняя монтажа, следует добиваться того, чтобы теплоноситель по основной и обратной ветви двигался в одном направлении. Подходит для достаточно протяжного контура;
3. Коллекторной. Подходящий вариант для большого частного дома. Для запитки каждого радиатора используется отдельная двухтрубная ветка, присоединяемая к распределительной гребенке.

Двухконтурный контур позволяет лучше прогреть все комнаты

Схема водяного отопления двухэтажного дома

При монтаже системы в двухэтажном строении редко выбирают самотечную схему. Здесь лучшим выбором становится водяное отопление в частном доме с принудительной циркуляцией. Контур может быть одно- , двухтрубным либо лучевым.

Схема выбирается индивидуально

Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией

В состав коллекторной (лучевой) системы водяного отопления входит коллектор, представляющий собой устройства, используемого для сбора теплоносителя. К каждому радиатору подсоединяются две трубы: прямая и обратка. Такая схема отопления с принудительной циркуляцией одноэтажного дома позволяет лучше всего спрятать прокладываемые трубы. При этом в каждой комнате может быть своя температура.

Для размещения коллектора используется специальный шкаф. Недостатком такой схемы является повышенная стоимость из-за необходимости закупки нового оборудования.

Коллекторная схема обойдется дорого

Двухтрубная система с нижней разводкой

Далее мы будем рассматривать двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже по самым большим домовладениям с множеством комнат. Именно двухтрубная система используется для обогрева многоэтажных домов, в которых очень много квартир и нежилых помещений – здесь такая схема работает великолепно. Мы же будем рассматривать схемы для частных домов.

Двухтрубная система отопления с нижней разводкой.

Двухтрубная система отопления состоит из подающей и обратной труб. Между ними устанавливаются радиаторы – вход радиатора подключается к подающей трубе, а выход – к обратной. Что это дает?

• Равномерное распределение тепла по помещениям.
• Возможность регулировки температуры в помещениях путем полного или частичного перекрывания отдельных радиаторов.
• Возможность обогрева многоэтажных частных домов.

Существуют две основные разновидности двухтрубных систем – с нижней и верхней разводкой. Для начала мы рассмотрим двухтрубную систему с нижней разводкой.

Нижняя разводка используется во многих частных домах, так как позволяет сделать отопление менее видимым. Подающая и обратные трубы проходят здесь рядом друг с другом, под батареями или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую разводку.

Достоинства и недостатки двухтрубной системы с нижней разводкой

При монтаже отопления с нижней разводкой мы можем спрятать трубы в полу.

Давайте посмотрим, какими положительными чертами обладают двухтрубные системы с нижней разводкой.

• Возможность маскировки труб.
• Возможность использования радиаторов с нижним подключением – это несколько упрощает монтаж.
• Минимизируются тепловые потери.

Возможность хотя бы частично сделать отопление менее видимым привлекает многих людей. В случае с нижней разводкой мы получаем две параллельные трубы, идущие вровень с полом. При желании их можно завести под полы, предусмотрев эту возможность еще на этапе проектирования системы отопления и разработки проекта строительства частного дома.

Если использовать радиаторы с нижним подключением, появляется возможность почти полностью спрятать все трубы в полах – подключение радиаторов выполняется здесь с помощью специальных узлов.

Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.

Особенности монтажа двухтрубной системы с нижней разводкой

Пластиковый крепеж для труб отопления разного диаметра.

Для того чтобы смонтировать систему отопления по данной схеме, необходимо проложить по дому подающую и обратную трубы. Для этих целей в продаже есть специальный пластиковый крепеж. Если используются радиаторы с боковым подключением, делаем отвод от подающей трубы к верхнему боковому отверстию, а забираем теплоноситель через нижнее боковое отверстие, направляя его в обратную трубу. Рядом с каждым радиатором ставим спускники воздуха. Котел в такой схеме устанавливается в самой нижней точке.

Здесь используется диагональное подключение радиаторов, что увеличивает их теплоотдачу. Нижнее подключение радиаторов уменьшает тепловую мощность.

Такая схема чаще всего делается замкнутой, с использованием герметичного расширительного бака. Давление в системе создается с помощью циркуляционного насоса. Если нужно обогреть двухэтажный частный дом, прокладываем трубы на верхнем и нижнем этажах, после чего создаем параллельное подключение обоих этажей к отопительному котлу.

Особенности водяной отопительной системы

В рейтинге популярных моделей отопления первое место лидера занимает индивидуальная система обогрева горячей водой. Циркуляция теплоносителя происходит по замкнутому трубопроводу, проложенному от источника генерации к радиаторам отопления. Горячая вода поступает в радиаторы, которые за счет большой площади нагрева, и излучают тепловую энергию.

Модель отопительного котла выбирают с учетом используемого топлива.

Виды отопительных систем

Классификация индивидуальных отопительных линий с горячим водяным теплоносителем производится по следующим видам:

• Место прокладки подающего трубопровода: верхняя и нижняя разводка. Такие схемы рекомендованы для двух- и трехэтажных домов.
• Количество стояков. Различают однотрубную и двухтрубную схему монтажа отопления.
• Расположение стояков. Подключение стояков может выполняться по вертикальной или горизонтальной схеме.
• Схема прокладки отопительной сети. Разводка выполняется с путными или тупиковыми магистральными линиями.

Вид отопительной сети выбирается с учетом выбранной индивидуальной системы, отопительного котла и конструктивных особенностей жилого дома.

Основные элементы водяного отопления

Автономная система отопления частного дома или квартиры состоит из следующих основных элементов:

1. Нагревательный котел. В этом устройстве происходит преобразование топлива в тепловую энергию, передаваемую теплоносителем по трубам.
2. Трубы отопления. В настоящее время практически все системы монтируют из полипропиленовых или металлопластиковых труб, металлические стальные трубопроводы практически не применяют.
3. Запорная арматура. Шаровые вентили устанавливают для перекрытия подачи воды, дроссели регулируют теплоотдачу нагревательных приборов, термостатические головки поддерживают заданную комфортную температуру в помещении, автоматические воздухоотводчики сбрасывают лишний воздух из системы отопления.
4. Приборы безопасности. Расширитель, предохранительный клапан, манометр защищают отопительную систему от аварийных ситуаций.
5. Радиаторы отопления. Чугунные, стальные, алюминиевые, биметаллические батареи являются неотъемлемой частью индивидуального отопления.

На заметку: Дополнительно устанавливаются автоматические приборы, поддерживающие заданную температуру в помещении – программаторы, которые самостоятельно регулируют режим включения отопительного котла.

Преимущества и недостатки системы водяного отопления

Основные достоинства водяной системы отопления:

• Возможность регулирования температуры обогрева. Дровяные печи быстро прогревают воздух в помещении, но, к сожалению, контролировать этот процесс невозможно.
• Высокая степень надежность и возможность работы в автоматическом режиме.
• Экономичность. Обогрев жилых домов электричеством из-за высокой стоимости энергоресурсов обходится владельцам жилья намного дороже.
• Комфортность пользования. В отличие от парового отопления с нерегулируемой температурой нагрева отопительных приборов, водяной контур обеспечивает более комфортный нагрев радиаторов.

Главные недостатки водяного отопления:

• Медленный нагрев отопительных приборов.
• Трудоемкость монтажа.
• Возможное замерзание воды в трубопроводах.
• Необходимость периодической чистки батарей отопления от твердых солевых наслоений.
