Вакуумные радиаторы отопления: виды, монтаж, плюсы и минусы

Технология и правила монтажа вакуумных радиаторов своими руками

Первым шагом становится выбор удобного способа подключения в соответствии с собственными возможностями и окружающими условиями. После подготовки инструментов и материалов можно приступать к последовательному монтажу оборудования.

Варианты внедрения в отопительную систему

Монтаж оборудования соотносится с используемым в доме типом коммуникаций:

• для соединения радиатора с автономной системой подойдет стандартная методика – батарею устанавливают с помощью муфт ко входам и выходам горячего теплоносителя;
• если топливом служит электроэнергия, для нагрева литиево-бромидной среды можно обустроить стационарный или переносной нагреватель (первый вариант более надежен);
• если планируется подключение радиатора к гелио-источнику или центральному отоплению, можно воспользоваться первым способом.

Одинаково функциональны и нижняя, и вертикальная разводки.

Правила монтажа радиатора

Прежде всего необходимо выбрать оптимальный участок для фиксации батареи. При закреплении прибора желательно выдержать расстояние до ближайшей стены не менее 5 см, высота фиксации относительно пола должна составлять не менее 2-5 см от нижнего края

Также важно, чтобы верхний край радиатора не доставал до подоконника примерно 10 см

Непосредственно перед монтажом нужно струсить батарею, то есть создать такие условия, чтобы легко испаряющийся рабочий состав стек вниз

Участок стены, который будет расположен непосредственно за вакуумным радиатором, желательно изолировать с помощью отражающего материала. Здесь могут пригодиться строительная фольга, изолон. Непосредственно перед монтажом нужно струсить батарею, то есть создать такие условия, чтобы легко испаряющийся рабочий состав стек вниз. Во время установки можно воспользоваться пробками, обычно применяемыми для алюминиевых отопительных приборов. Если стены были предварительно теплоизолированы, для монтажа оборудования нужно подобрать удлиненные кронштейны.

Последовательность установки приборов

Чтобы облегчить работу, помимо радиатора и кронштейнов желательно подготовить материалы и инструменты:

• шаровые краны;
• ударную дрель;
• рожковые ключи;
• рулетку;
• карандаш и гидравлический уровень;
• герметик, паклю;
• победитовые сверла;
• шуруповерт.

Этапы установки вакуумного радиатора:

1. При необходимости в реконструкции старой системы отопления осуществляют демонтаж батарей, выравнивают стены.
2. Создают разметку в соответствии с указанными выше рекомендациями относительно размещения оборудования.
3. Фиксируют кронштейны в заданных точках.
4. Крепят на кронштейнах секции вакуумных радиаторов.
5. Внедряют шаровые краны, укрепляя стыки с помощью герметика и пакли.
6. К кранам присоединяют магистральные трубопроводы, герметизируют соединения.

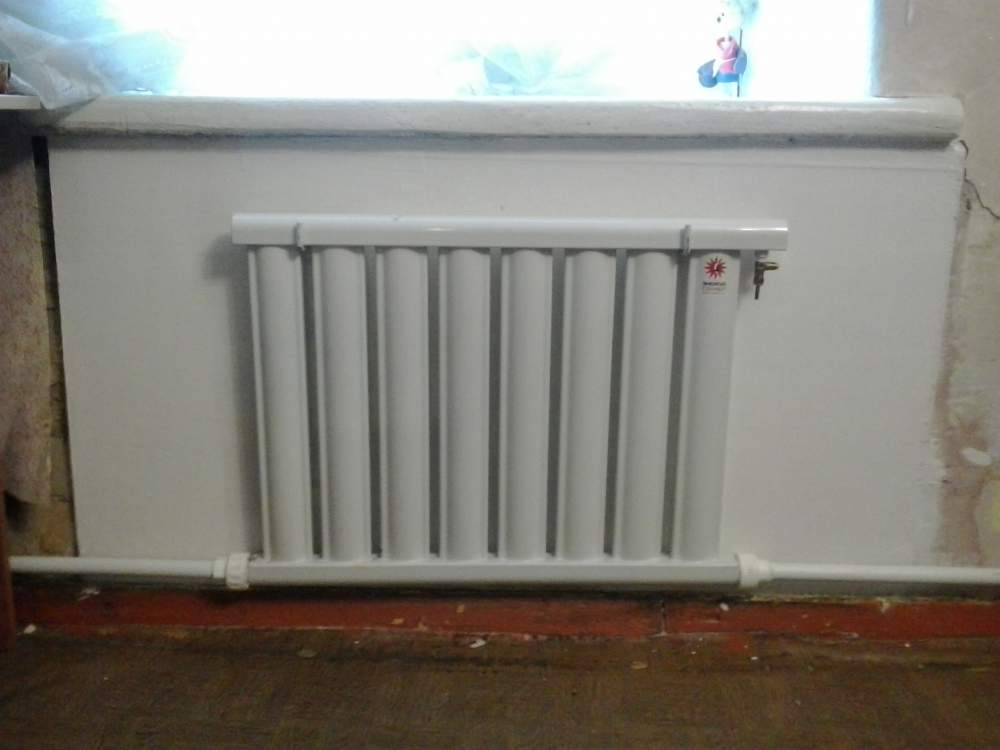

Установленный вакуумный радиатор отопления

Далее можно заполнить систему теплоносителем, чтобы проверить целостность конструкции, отсутствие протечек.

Преимущества и недостатки вакуумных радиаторов

В теории все выглядит замечательно. Сам принцип работы неплохо подходит для низкотемпературных систем отопления. Вызывают недоумение некоторые заявления производителей о величинах экономии. К реальным достоинствам вакуумного радиатора можно отнести следующие:

1. Исключение загрязнения внутренней поверхности секций;
2. Отсутствие коррозии материала в зоне вторичного теплоносителя;
3. Достаточно равномерный нагрев поверхности устройства;
4. Отсутствие межсекционных соединений, высокая степень герметичности;
5. Невозможность завоздушивания секций.

На этом все громкие преимущества заканчиваются. Далее приведен список главных достоинств, о которых заявляют производители, с анализом их действительного содержания:

1. Снижение расходов на отопление в 2 раза;
2. Уменьшение объема теплоносителя в системе на 80 %;
3. Сокращение расходов при монтаже;
4. Высокая теплоотдача;
5. Дизайн прибора;
6. Низкое гидравлическое сопротивление;

Снижение расхода топлива (для автономной системы отопления) ни чем не обосновано. Законы физики пока не отменили – на нагрев соответствующего количества теплоносителя потребуется потратить соответствующее количество топлива.

Уменьшение количества первичного теплоносителя не актуально для централизованных систем. В автономной же системе это становится отрицательным фактором. Теплогенератор приобретает скачкообразный режим работы, это негативно скажется на продолжительности его службы.

Малое количество первичного теплоносителя (воды) подразумевает резкое увеличение скорости его циркуляции для своевременной доставки требуемого количества тепла к вторичному теплоносителю (ведь теплоемкость воды имеет определенное значение). Это может дать два не очень приятных результата:

• Увеличение уровня шума воды в сети отопления;
• Необходимость установки более производительного насоса.

Далее – сокращение расходов при монтаже. Это тоже неверно – набор материалов для установки и подключения практически не отличается от стандартного и включает в себя:

1. Два крана (вентиля);
2. Соответствующие фитинги;
3. Необходимое количество трубы для обвязки прибора;
4. Кронштейны радиатора.

Правда, следует отметить, что воздухоотводчик (ручной или автоматический) в этом наборе отсутствует.

Высокая теплоотдача прибора – одно из самых нелепых заявлений. Следует знать, что сталь имеет самые низкие показатели теплопроводности и теплоотдачи среди всех материалов, из которых производят отопительные приборы (в том числе чугуна).

Дизайн прибора нельзя считать весомым преимуществом – это на любителя, зависит от интерьера, вкусов и много другого. Низкое гидравлическое сопротивление в рамках как централизованной, так и индивидуальной системы отопления, играет малозначимую роль.

Кроме этого, нужно отметить следующие недостатки вакуумных радиаторов:

1. Очень высокая стоимость;
2. Единичная мощность прибора;
3. Снижение эффективности работы при высокой температуре теплоносителя;
4. Коррозионный износ трубопровода, по которому движется теплоноситель (вода).

По стоимости вакуумные радиаторы значительно превосходят традиционные приборы отопления. Прибор имеет единичную мощность, убрать или доставить необходимое количество секций невозможно.

При высокой температуре первичного теплоносителя вторичный будет находиться постоянно в паровой фазе, при этом из теплоотдачи исключается теплота конденсации (а величина ее имеет солидные значения). В таких условиях сам КПД прибора значительно снижается.

Для более объективной оценки качеств вакуумных радиаторов требуется более продолжительный период статистического наблюдения. Принцип работы устройства более актуален для низкотемпературных систем, систем автономного отопления с возможностью количественного и качественного регулирования параметров теплоносителя. Вызывают вопросы ремонтопригодность устройства и безопасность вторичного теплоносителя для человека при разгерметизации.

(Просмотров 582 , 1 сегодня)

Рекомендуем прочитать:

Алюминиевые радиаторы отопления

Контакты

Современные методы очистки воды

Отопительные приборы системы отопления

Замена радиатора отопления в квартире

Теплый пол от системы центрального отопления

Правила выбора вакуумного радиатора

Останавливая свой выбор на вакуумных радиаторах, покупатель гарантированно получает такие преимущества:

• существенное снижение объема теплоносителя в системе – примерно на 80%;
• естественное снижение расходов на отопление. В основе экономии лежит сокращение объема теплоносителя;
• исключение внутренней коррозии корпуса прибора. Коррозировать может исключительно нижняя трубка – и то, в случае использования некачественного теплоносителя;
• невозможность заиливания и засоров секций;
• низкое гидравлическое сопротивление;
• высокий КПД;
• отсутствие воздушных пробок в системе;
• минимальные расходы на монтаж оборудования;
• предельно быстрый обогрев воздуха в помещениях;
• простоту ухода за агрегатами;
• легкость и эстетическую привлекательность приборов;
• отсутствие необходимости в регулярном обслуживании оборудования.

А еще вакуумные радиаторы весьма долговечны: при надлежащих условиях эксплуатации срок их службы может достигать 25-30 лет. Максимальную эффективность данные агрегаты демонстрируют в автономной системе с низкой мощностью отопительного котла и в централизованной системе с установленными тепловыми счетчиками.

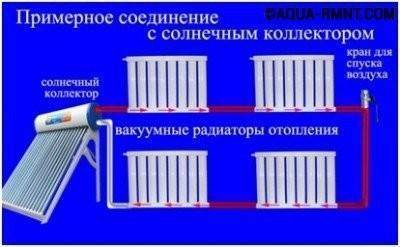

Вакуумные радиаторы и солнечный коллектор — отличный тандем для создания современной, высокоэффективной и экономной отопительной системы частного дома

Простота конструкции вакуумных радиаторов позволяет говорить о высокой безопасности оборудования. Приборы обладают всего двумя резьбовыми соединениями, служащими для подключения прибора к отопительной системе. Риск разгерметизации на них практически исключен. При выходе вакуумной батареи из строя «традиционного» для радиаторов водяного отопления «масштабного потопа» не происходит

Это еще один повод обратить свое внимание на эту уникальную разработку

Прежде чем приобрести вакуумный радиатор нужно обязательно убедиться (насколько это, в принципе, возможно для рядового покупателя) в надежности и соответствии агрегата установленным нормам:

проштудировать прилагающуюся к конструкции техническую документацию, убедиться в наличии всех необходимых сертификатов; покачать радиатор для оценки объема литиево-бромидной смеси

Очень важно, чтобы ее не было слишком много. В идеале должен раздаваться небольшой шелест. По выраженному звуку перетекания жидкости можно с большой долей вероятности предположить плохое качество батареи; внимательно осмотреть сварочные швы

Хорошие, ровные швы – верный признак заводского происхождения изделия. проверить, не страдает ли порошковая окраска прибора при контакте с растворителем

По выраженному звуку перетекания жидкости можно с большой долей вероятности предположить плохое качество батареи; внимательно осмотреть сварочные швы. Хорошие, ровные швы – верный признак заводского происхождения изделия. проверить, не страдает ли порошковая окраска прибора при контакте с растворителем.

Основным недостатком оборудования можно назвать его цену – такое «удовольствие» однозначно обойдется дороже аналогичных решений.

Вакуумные радиаторы — высокотехнологичный продукт, являющийся настоящим инновационным прорывом в сфере производства отопительного оборудования. Поэтому не удивительно, что на рынке появилось немало низкопробных подделок данных изделий. Покупателям рекомендуется быть предельно бдительными, совершая свой выбор

Вакуумные радиаторы отопления на практике

Решили заменить дома радиаторы на всем уже известные аллюминиевые, но придя в магазин менеджер предложил очередную новинку ЛИТИЕВО-БРОМИДНЫЙ ВАКУУМНЫЙ СУПЕРПРОВОДЯЩИЙ РАДИАТОР. Продемонстрировал его работу, залив полчайника кипятка, сразу стали горячие, рассказал о преимуществах, на первый взгляд впечатлило. Вопрос к форумчанам, кто уже использовал дома такие радиаторы, как показали себя за отопительный период, какие отзывы?

Просьба не забивать посты распросами что такое Вакуумные радиаторы отопления и т.д. Специально оставлю ссылку, краткой информации для ознакомления https://teplocel.com.ua/p896400-litievo-bromidnyj-vakuumnyj.h.

Тема создана конкретно для отзывов из практики. Спасибо за понимание!

Реакции на статью

Комментарии

Вы пишете “затраченные 300 ват могут держать радиатор в режиме 100 градусов”. Ну и что?

Если включить обычный паяльник с мощностью потребления 40 ватт, то его жало накалится и до 200 градусов. Но это не значит, что с помощью паяльника можно обогреть помещение площадью 20 кв.м.

Откуда энергия . Текст скрыт развернуть

Реакции на комментарий

Реакции на комментарий

Реакции на комментарий

1. Вакуум тепло НЕ ПРОВОДИТ. Значит вакуума в них нема. Если это действительно батарея отопления, то она просто ОБЯЗАНА проводить тепло. Тепло лучше всего проводится материалам с плотной кристаллической решёткой (металлам).

2. Литий в качестве теплоносителя применяется, но только литий -7, то есть ИЗОТОП лития. Кстати применяется в ядерных реакторах.

3. LiBr бромид лития высокогигроскопичный (хорошо впитывающий воду) на ряду с хлоридом лития LiCl применяется для осушения воздуха и других газов. Как теплоноситель не ахти.

Положительные и отрицательные качества приборов

В пользу применения радиаторов, не содержащих в полости газов, обычно приводят следующие аргументы:

• гарантированное отсутствие такого явления, как завоздушивание системы;
• низкое гидравлическое сопротивление;
• полное отсутствие или минимальная коррозия;
• стабильная теплоотдача, т.к. на внутренней поверхности корпуса не оседает грязь;
• минимальное число резьбовых соединений, что делает маловероятными случаи возникновения протечек;
• широкий выбор теплоносителя: антифриз, вода, пар и др.

Если сравнить эти изделия и привычные водяные, то в квартирах, отапливающихся централизованно, воздух будет нагрет не одинаково. Во втором случае вода, поступающая в систему, нагревает все тело радиатора напрямую. В вакуумном вода с центральной магистрали греет только нижнюю часть.

Применение вакуумных радиаторов дает экономию теплоносителя до 80%. Кроме того, при отключении батареи нагретые частицы газа замедляют движение, поэтому она остывает длительное время

Остальные секции батареи получают тепло от испарившейся жидкости. Из-за того, что трансформатор тепла имеет как температуру, так и теплопроводность ниже, чем у воды, стенки вертикальных секций радиатора прогреются меньше.

Чтобы обеспечить такой же температурный режим, как и при наличии водяных батарей, вакуумный радиатор должен иметь большую площадь.

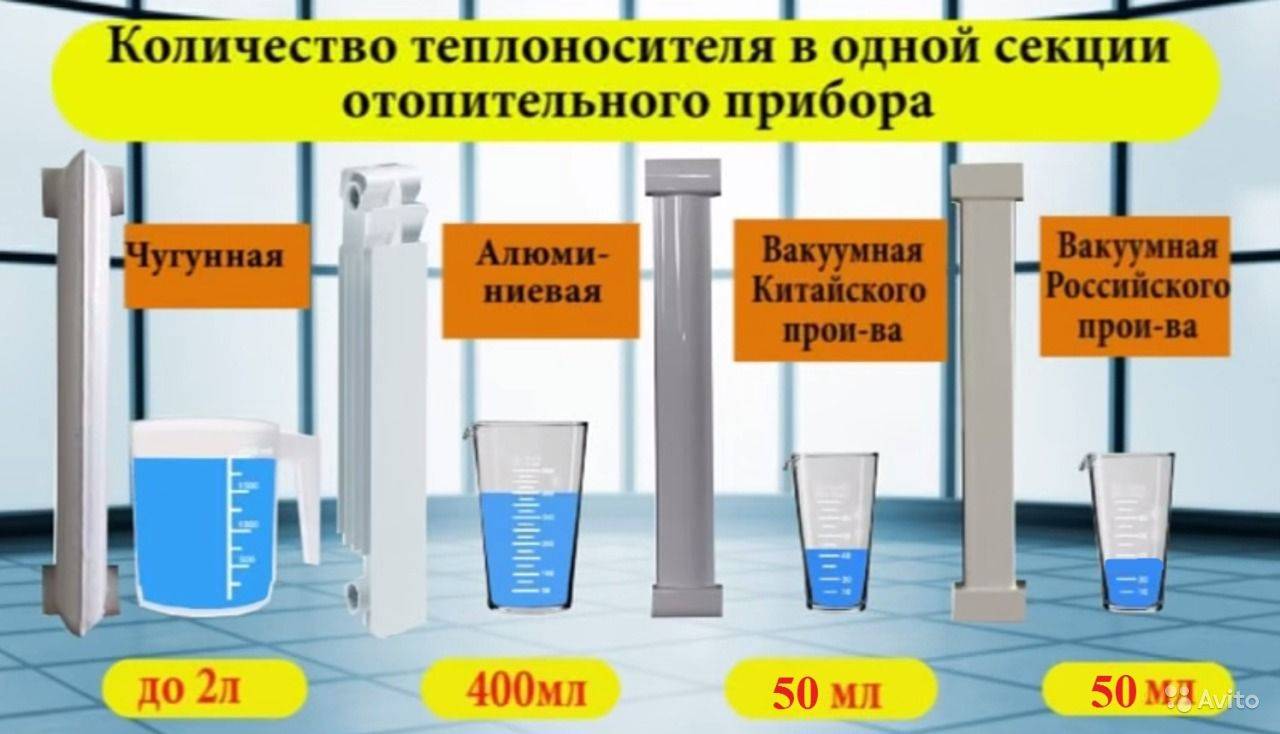

Производители утверждают, что секции изделия прогреваются моментально. При небольшом объеме воды в 0,5 л один фрагмент имеет теплоотдачу в 300 Вт. Здесь следует отметить, что каждая секция, ставшего классикой, чугунного радиатора содержит 4 л жидкости.

Экономия особо заметна при применении антифриза. Затраты на его приобретение снизятся существенно. Незначительное количество теплоносителя, отсутствие потребности в дорогом оборудовании — главные преимущества от использования вакуумных радиаторов.

Достоинством этих приборов является и тот факт, что комната более плавно прогревается по вертикали. Согласно замерам, на каждый метр высоты разность составляет около 0,5 °C. В комнате с высотой потолка 2,5 м между прибором и полом это будет приблизительно 1,25 °C.

Эффективность вакуумных радиаторов проявляется при применении альтернативных ресурсов получения энергии, таких как тепловой насос, солнечные батареи.

Тогда как чугунные батареи смогут нагреть помещение при достижении теплоносителем температуры минимум 65 °C, для вакуумных приборов достаточно 35 °C

Следует знать, что если произойдет из-за каких-то обстоятельств разгерметизация секции, вакуумный радиатор работать не будет. Причина — показатели давления внутри и за пределами корпуса сравняются.

Такая поломка несет угрозу самочувствию и здоровью обитающих в доме людей, т. к. жидкость, находящаяся внутри, ядовита.

Правило выбора

Выбирая вакуумные водонагреватели для отопительной системы, потребитель получает такие преимущества как уменьшение затрат на отопление и снижение количества теплоносителя. По некоторым показателям изделия превосходят радиатор calidor.

Подобные системы отопления отличаются высоким КПД и отсутствием воздушных пробок.

Рекомендуется использовать радиаторы в сочетании с солнечным коллектором.

Перед покупкой изделие проверяется на соответствие техническим требованиям и прочности.

Литиево бромидные радиаторы обладают высоким качеством, если имеют следующие показатели:

1. К прибору прилагаются документы: паспорт с параметрами и характеристиками, сертификат и документ эксплуатационных условий и испытаний.
2. Рабочей смеси не должно быть много. Проверяется батарея методом встряхивания. При этом не должно быть звука плеска воды. Оптимальным вариантом является шелест.
3. Швы должны быть ровными. От их качества зависит герметичность изделия.
4. Окрашивание радиатора выполняется порошковым способом.
5. Проверяется герметичность вентиля для заправки.

Вакуумный прибор лучше алюминиевого радиатора отопления, так как два резьбовых соединения говорят о прочности конструкции. Риск разгерметизации минимальный.

Данный прибор обойдется дороже альтернативных изделий. Средняя цена радиатора равняется 700 рублей.

Такой вид отопления немного дороже альтернативы

Спрос на подобные изделия повышается. Их применяют не только в частных домовладениях и квартирах, но и в офисных зданиях и на производстве.

Принцип работы вакуумного отопления

Чтобы понять принцип работы вакуумного радиатора, придется вспомнить школьный курс физики: при низком давлении кипение происходит при более низкой температуре. Например, на высоте 4000 метров, где воздух разрежен, вода кипит уже при 85 °С, т. е. картошку варить придется несколько часов. Это свойство жидкостей закипать быстрее при пониженном давлении и заложено в основу действия вакуумной батареи.

Прибор отопления состоит из целого набора трубок: две горизонтальные и несколько вертикальных, соединяющих верхнюю и нижнюю части. Верхняя труба заглушена с обеих сторон, а на концах нижней есть специальные патрубки для подключения к системе отопления. Труба с теплоносителем проходит сквозь нижнюю часть радиатора. Все внутреннее пространство прибора герметично закрыто и заполнено небольшим количеством специальной жидкости. В нем создано пониженное давление (не вакуум, но близко к нему). В качестве жидкости (вторичного теплоносителя) используют литиево-бромидный раствор или этанол (спирт). В каждой секции вакуумного радиатора содержится около 50 мл теплоносителя.

В условиях пониженного давления рабочая жидкость закипает при температуре 30-35 °С. Ее пары поднимаются по вертикальным трубкам, постепенно остывая и конденсируясь на внутренней поверхности стенок. Затем вторичный теплоноситель стекает вниз и снова начинает нагреваться. В процессе конденсации наполнителя от соприкосновения с более холодной поверхностью труб тепло передается на металл, а затем рассеивается в воздухе, обогревая помещение.

При нагревании вторичного теплоносителя жидкость очень быстро закипает, пары поднимаются вверх и конденсируются на стенках

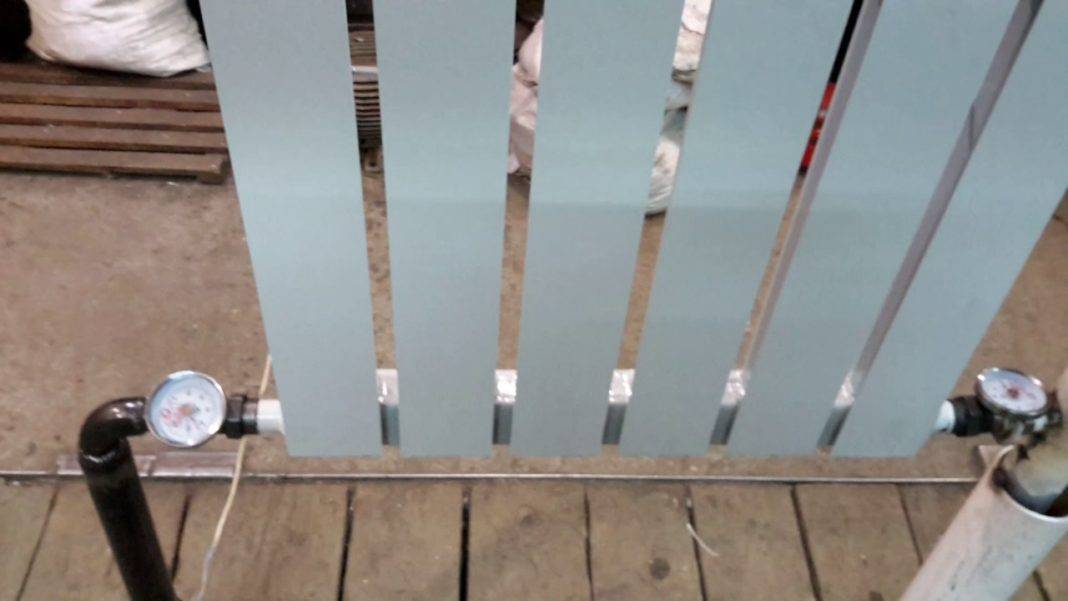

Наглядно о работе вакуумной батареи:

Есть ли смысл применять вакуумные батареи?

Отзывы о длительном использовании вакуумных радиаторов отопления свидетельствуют о том, что нет. Но вакуумное отопление (корректнее говорить о пониженном давлении, под которым пребывает теплоноситель № 2) вполне целесообразно применить на дачах. Ведь небольшой объем помещений позволяет применением таких радиаторов действительно добиться быстрого повышения внутренней температуры.

По такому принципу можно использовать вакуум и в других радиаторах для локального обогрева. Например, если в предварительно загерметизированную часть обычного масляного обогревателя залить любую легкоиспаряющуюся жидкость, рН которой не будет превышать 8-9, то эффективность радиатора резко возрастет. И вакуум здесь уже не при чем. Данное обстоятельство используют отечественные производители таких, традиционно еще называемых вакуумными батареями приборов, только вместо «литий-бромидной жидкости» используется обычный этиловый спирт. Кстати, долговечность таких радиаторов от этого только возрастает, а цена, наоборот, снижается.

Итак, идея использовать вакуум для общего обогрева оказывается не вполне жизнеспособной. Но надо уметь находить рациональное зерно даже в неудачных проектах. Японцы потому и славятся на весь мир своими инновационными разработками, что используют в своих решениях часть отвергнутых остальным обществом изобретений.
