Инновационный надувной солнечный коллектор

Как и из чего сделать воздушный коллектор

Главное достоинство солнечных воздухонагревателей, в простоте конструкции. При желании можно сделать самодельное солнечное воздушное отопление частного дома, затратив на это минимум средств.

Для начала потребуется сделать расчеты производительности, затем подобрать тип конструкции и выбрать материалы для изготовления. Корпус и абсорберы можно изготовить из подручных средств, существенно сэкономив бюджет.

Как сделать расчёты коллектора

Вычисления выполняются следующим образом:

• каждый м² от площади коллектора даст 1,5 кВт/час тепловой энергии, при условии, что будет солнечная погода;

для полноценного обогрева помещения требуется 1 кВт тепловой энергии на 10 м².

Приблизительный расчет мощности покажет, что для отопления жилого дома на 100 м² необходимо установить коллекторы общей площадью 7-8 м².

Для обеспечения максимальной производительности надо определить сторону дома с максимальной интенсивностью ультрафиолетового излучения. Практика показывает, что оптимальное место для установки — это скат кровли или южная стена здания.

Типы конструкции коллектора

Классификация осуществляется по различиям корпуса коллекторов. Заводской воздухонагреватель обычно имеет надувной каркас, с двумя съемными панелями. При необходимости модуль легко демонтируется, разбирается и переносится на другое место. Сделать своими руками конструкцию надувного типа навряд ли получится.

В домашних условиях выполняют сборку неразборного корпуса. Это деревянный ящик с абсорбером, радиатором и верхним прозрачным экраном. При изготовлении используют подручные средства: профнастил, алюминиевые пивные банки, обычное стекло.

Материалы для изготовления коллектора

Для изготовления модулей для нагрева жилого или хозяйственного здания потребуются несколько комплектующих:

• Внешний блок — собирается из фанеры, ДСП и деревянных брусков. По внешнему виду напоминает обыкновенный коробок.

Дно — изготавливают из профнастила. Лист металла обрабатывают специальной черной краской с высоким коэффициентом светопоглащения. Абсорбирующую поверхность можно сделать из разрезанных алюминиевых банок. Дно обшивают изоляционным материалом, чтобы избежать тепловых потерь.

Ребра радиатора — используются для лучшей абсорбции тепла. При изготовлении используют тонкие листы алюминия, меди. Можно установить уже готовый радиатор из старого холодильника.

Крышка коллектора — делается из сотового поликарбоната, отличающегося хорошей светопропускной способностью и одновременно удерживающая тепло внутри коллектора. Чтобы сэкономить, в качестве покрытия можно использовать обычное стекло. Теплоэффективность при этом будет нижем чем у коллекторов, закрытых поликарбонатом.

Теплоизоляция корпуса — по периметру каркас обшивают пенополистиролом.

Для нагнетания воздуха в отапливаемые помещения устанавливают 2-4 вентилятора. Подойдут кулеры, снятые со старого компьютера.

Гелиоустановки для систем горячего водоснабжения и отопления

Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

• снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
• экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

• водяные (жидкостные);
• воздушные.

По уровню предельных температур коллекторы бывают:

• низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
• среднетемпературными до 80°C;
• высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

• плоскими, которые могут быть как воздушными, так и жидкостными;
• вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
• трубчатыми – бывают и жидкостными, и воздушными;
• термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

Как правильно использовать воздушный солнечный коллектор для отопления дома

Для лучшего КПД плоскость солнечного коллектора должна быть направлена максимально перпендикулярно солнечным лучам. Поэтому он должен быть ориентирован строго на юг – так можно получить больше всего солнечного света в полдень. Солнце не стоит на месте, поэтому небольшие отклонения от направления не сильно повлияют на эффективность работы воздушного солнечного коллектора.

Угол наклона по вертикали зависит от того, в какое время года вы хотите его использовать. Отклонение от вертикали должно составлять половину от максимальной высоты солнца над горизонтом в это время. Высота солнца над горизонтом зависит от широты, рассчитать ее можно с помощью этого онлайн-калькулятора: https://planetcalc.ru/320/.

Этот солнечный коллектор сориентирован на юг и стоит под таким углом, чтобы обеспечить максимум тепла.

Если вы постоянно живете в доме, то надо чтобы коллектор работал зимой, а если он установлен на даче и вы редко туда приезжаете в морозы, то коллектор с максимальной эффективностью должен работать весной и летом.

Важно помнить, что воздушный солнечный коллектор не может стать единственным источником тепла. Он эффективен только в светлое время суток и в безоблачную погоду

В темное время он наоборот, отдает тепло, а не поглощает. Поэтому на ночь и в облачную погоду его стоит отключать – перекрывать циркуляцию воздуха.

Можно использовать воздушный солнечный коллектор для отопления дома, а можно – для охлаждения. Если летом в помещении жарко, достаточно на ночь открывать циркуляцию и коллектор будет остужать его. Воздух будет проходить в него сверху, отдавать тепло и через нижнее отверстие возвращаться в помещение. Если используется вентилятор, то его надо включать в обратном направлении.

Вообще, использование воздушных солнечных коллекторов для отопления дома – не так целесообразно с точки зрения эфективности. Их лучше рассматривать в качестве дополнительного источника тепла. Более целесообразно отапливать дом вакуумными солнечными коллекторами, но их стоимость существенно выше.

Не забудьте поделиться публикацией в соцсетях!

more

Ввод системы в эксплуатацию – действуем по инструкции

После того как процесс изготовления, сборки и утепления солнечного водонагревателя завершен, можно заполнять систему водой. Важный момент! Теплоноситель подаем в конструкцию снизу вверх через патрубок, который следует заранее обустроить в нижней части СК. Делается это для того, чтобы в системе не появились воздушные пробки. Подачу воды завершаем, когда она начинает выливаться из накопительного бака (из его дренажной трубы). Затем корректируем уровень теплоносителя в аванкамере при помощи поплавкового устройства.

Наш коллектор начинает нагревать воду. Причем происходит это не только, когда солнце ярко светит, но и в пасмурную погоду. Подогретая вода поднимается в накопительной емкости вверх. Происходит естественная циркуляция жидкости. Процесс длится до момента, когда температуры поступающего в коллектор и выходящего из него теплоносителя становятся одинаковыми. Поплавковый клапан станет автоматически поддерживать уровень воды в баке на требуемом уровне. Причем холодная жидкость всегда будет располагаться в нижней части накопительного резервуара. С подогретым теплоносителем она не перемешивается.

Затем нам необходимо смонтировать запорную арматуру. Она исключит вероятность того, что в гидросистеме произойдет обратное перетекание воды из коллектора в бак. Подобные случаи наблюдаются, когда температура теплоносителя становится выше температуры окружающего воздуха. К точкам забора подогретой воды в доме коллектор подсоединяется посредством обычных сантехнических смесителей

Обратите внимание! Одиночные краны применять нежелательно. В дни, когда солнце светит особенно ярко, вода станет нагреваться до 60–70°

Использовать такую горячую жидкость, текущую из крана, небезопасно, да и просто неудобно. Намного разумнее перемешивать ее в смесителе.

Вот и все. С минимальными финансовыми затратами мы соорудили эффективную тепловую систему. Полноценное отопление домов такими солнечными коллекторами не производят. Их можно использовать исключительно в качестве дополнительного источника обогрева, а также как полноценные конструкции для обеспечения жилища горячей водой. При желании можно увеличить производительность нашего самодельного устройства. Для этого следует установить в него дополнительные трубки (создать добавочные секции). Их количество ничем не ограничивается. Мы можем поставить и 2–3, и 20–30 допсекций.

Принцип обогрева и его эффективность

Абсорберы воздушных коллекторов делают черного цвета, для увеличения интенсивности нагрева под воздействием солнечного излучения. Температура воздуха в коллекторе достигает 70-80°С. Тепла с избытком хватает для полноценного обогрева помещений небольшой площади.

Принцип действия воздухонагревателя следующий:

• воздух закачивается с улицы в корпус коллектора принудительным способом;

внутри блока установлены абсорберы, отражающие тепло, поднимающие температуру внутри ящика до 70-80°С;

происходит нагрев воздуха;

разогретые воздушные массы принудительно нагнетаются в отапливаемые помещения.

В заводских моделях обеспечение циркуляции воздуха осуществляется при помощи вентиляторов, подключенных к солнечным батареям. Как только ультрафиолетовое излучение становится достаточно интенсивным, чтобы выработать некоторое количество электроэнергии, турбины включаются. Коллекторы начинают работать на обогрев. Зимой интенсивность излучения Солнца снижается.

Дом не сможет полностью функционировать на солнечном воздушном отоплении. Воздухонагреватели используются как дополнительный источник тепла. При правильных расчетах одна установка (данные взяты из технических характеристик воздушных солнечных коллекторов Solar Fox) обеспечит следующую экономию, за отопительный сезон:

• газ до 315 м³;

дрова до 3,9 м³.

Система солнечного воздушного обогрева компенсирует около 30% необходимого для здания тепла. Полная окупаемость достигается в течение 2-3 лет. Если учесть, что принцип работы связан с использованием установки и для кондиционирования воздуха, а в течение года вырабатывается около 4000 кВт, целесообразность использования становится еще очевиднее.

В странах ЕС широкое распространение получило конструкторское решение «солнечная стена». Конструкция заключается в следующем:

• в здании одна из стен изготавливается из аккумулирующего материала;

перед панелью устанавливается стеклянная перегородка;

в течение дня тепло аккумулируется, после чего отдается в помещение ночью.

Для усиления конвекции, солнечный коллектор делается не во всю стену. Вверху и внизу предусматривают раздвижные шторки.

На КПД воздушного коллектора существенно влияет время года. Так, в декабре коэффициент полезного действия поддерживается на уровне 50%, в октябре и марте увеличивается до 75%.

Эффективность

Многие задаются вопросом – насколько эффективно можно использовать воздушный солнечный коллектор для отопления дома и сколько от него можно получить тепла? Увы, одного ответа на этот вопрос нет. Производительность коллектора зависит от многих факторов, а именно:

• Утепление корпуса коллектора;
• Свойства стекла;
• Внутреннее строение;
• Ориентация по сторонам света;
• Наклон по горизонтали.

Корпус воздушного солнечного коллектора должен быть утеплен не только по сторонам, но и с тыльной стороны – так он не будет охлаждаться от стены, если прикреплен к ней. Все швы и соединения должны быть герметичными.

Для лучшей теплоизоляции стоит использовать двойное остекление, а для работы при температурах ниже -25 – тройное. Сейчас есть стекла с покрытием, которое не выпускает инфракрасное излучение. Они помогают сохранить до 50% тепла, что намного повысит температуру воздуха. Для этих целей подойдет и специальная пленка, которая клеится на стекло.

Каких-то точных расчетов и замеров никто не проводил, поэтому количество тепла, которое можно получить от воздушного коллектора, нельзя выразить в цифрах. Но практика показывает, что в холодную безоблачную погоду он может прогреть воздух до +70 градусов.

В солнечную погоду и при отрицательной температуре можно обеспечить воздушным солнечным коллектором отопление гаража, теплицы, производственного помещения. Если он и не сможет перекрыть нужды в обогреве, то частично их компенсирует.

Солнечный коллектор — водяной или воздушный

Каждый из нагревателей эффективен, отличается только основное предназначение и принцип работы:

• Водяной коллектор — применяется для обеспечения потребностей в ГВС и низкотемпературных систем теплых полов. Эффективность работы в зимний период существенно снижается. Вакуумные и панельные коллекторы косвенного нагрева, подсоединенные к буферной емкости, продолжают аккумулировать тепло в течение всего года. Главный недостаток, высокая стоимость гелиоколлектора, монтажа и обвязки.

Воздушный вентиляционный коллектор — отличается простой конструкцией и устройством, которое при желании можно изготовить самостоятельно. Основное предназначение: обогрев помещений. Конечно, существуют схемы, позволяющие использовать полученное тепло для ГВС, но при этом эффективность воздушных коллекторов падает практически вдвое. Преимущества: низкая стоимость комплекта и установки.

Солнечные воздушные системы отопления работают только днем. Нагрев воздуха начинается даже в пасмурную погоду, при сильной облачности и во время дождя. Работа воздухонагревателей зимой не прекращается.

Установка и подключение воздушного коллектора

Для монтажа воздухонагревателей нужно подготовить поверхность стены, сделав 4 отверстия под воздуховоды. Внутри здания гофрированные трубы разводят по комнатам, направляя в сторону пола.

Самодельные воздушные солнечные коллекторы для отопления дома подключаются к электросети, через трансформатор. При наличии навыков в качестве источника питания можно установить аккумулятор на солнечных батареях.

Теплоэффективность изготовленных своими руками воздухонагревателей существенно ниже, чем у заводской продукции. При отсутствии специальных навыков лучше использовать готовые модули. Как показывают реальные отзывы о коллекторах, оптимальный вариант для покупки из представленных на отечественном рынке: Solar Fox, Солнцедар и ЯSolar-Air.

Воздухонагреватели не используются в качестве основного источника тепла и выполняют исключительно вспомогательную функцию. В домах с солнечными воздушными коллекторами изначально устанавливают котел, покрывающий потребности в отоплении на 100%.

При грамотных расчетах и интенсивной эксплуатации, вложения окупятся в течение 1-2 лет. В случае самостоятельного изготовления коллектора, затраты вернутся уже в середине первого отопительного сезона.

https://youtube.com/watch?v=xayn6JPp9zA

https://youtube.com/watch?v=KOsDqYdvDzE

Разновидности

Все устройства можно поделить на 2 категории: по принципу нагрева и способу хранения теплоносителя. При выборе гелиоустановки всегда необходимо выбирать исходя из параметров использования. В зависимости от конструкции, отличается способ эксплуатации и обслуживания оборудования.

Коллекторы с встроенным баком

Моноблочные установки предназначены для работы в период весна-осень. В зимние месяцы их отключают. Модели со встроенным баком легкие в монтаже и использовании. Все что необходимо — подключить его к системе водоснабжения.

Принцип работы:

1. солнечные лучи попадают на поглощающую панель (абсорберум);
2. полученная энергия передается в змеевик, который расположен в баке;
3. тепловая энергия передается от теплоносителя к воде.

В хороший солнечный день, такой коллектор может нагреть до 200 литров воды. Коллекторы с встроенным баком работают без давления, поэтому монтаж производят в наивысшей точке — крыша дома. Делается этого чтобы обеспечить необходимый напор воды.

Такие установки пользуются широким спросом, из-за простоты использования и легкого монтажа. Чаще всего их используют для летних домов и дачных участков.

Основной принцип работы — циркуляция воды. Теплая вода вверху, холодная снизу

При монтаже важно установить емкость для жидкости выше коллектора

Гелиосистемы с выносным баком

Такие типы коллекторов могут работать круглый год. Единственное условие, температура не должна падать ниже -50 градусов. Для нагрева воды используется внешний бойлер косвенного нагрева, а в качестве теплоносителя — антифриз.

Принцип работы:

1. поглощающая панель получает тепло и передает его в теплоноситель;
2. под давлением, теплоноситель поступает в теплообменник бака накопителя;
3. когда антифриз проходит по змеевику, он нагревает воду.

Такие гелиосистемы работает с подключением к насосной группе. Управление производится автоматически.

Достоинством солнечного коллектора с выносным баком является возможность получения энергии круглый год, при определенных условиях. Однако такие установки требуют подключения дополнительного оборудования, и работа коллектора зависит от электричества — его отключение может сказаться на работе установки.

Как устроен воздушный коллектор

Принцип работы основан на простых физических законах. Солнечные лучи проникая в атмосферу земли практически не отдают тепла. Нагрев воздуха происходит после того как ультрафиолет попадает на твердые поверхности. Под действием солнечных лучей грунт и другие предметы нагреваются. Происходит теплообмен.

Устройство воздушных солнечных коллекторов использует описанное явление, аккумулируя тепло и направляя его в помещение. В конструкции присутствуют следующие детали:

• корпус с теплоизоляцией;

нижний экран, абсорбер;

радиатор с аккумулирующими ребрами;

верхняя часть из обычного стекла или поликарбоната.

В конструкцию коллектора входят вентиляторы. Основное предназначение: нагнетание нагретого воздуха в жилые помещения. В процессе работы вентиляторов создается принудительная конвекция, за счет которой холодные воздушные массы поступают в блок коллектора.

Конструкция и принцип работы

Солнечный воздушный коллектор представляет собой полый короб, одна из стен которого закрыта стеклом. Внутри установлены трубки, по которым циркулирует воздух. Входное отверстие находится в нижней части, а выходное – в верхней. Как правило, они размещены по диагонали, чтобы обеспечить максимальную эффективность.

Механизм работы устройства прост – воздух находится в изолированном объеме, нагревается от солнечного света и поступает в помещение. В некоторых воздушных солнечных коллекторах есть возможность забора воздуха с улицы, таким образом, они в некотором роде выполняют роль вентиляционной системы.

Виды воздушных коллекторов

Сейчас не существует определенной классификации воздушных солнечных коллекторов, но по некоторым признакам можно их разделить.

Циркуляция воздуха

Подача воздуха в помещение может осуществляться двумя путями – естественно и принудительно.

В первом случае нагретый внутри коллектора воздух поднимается в верхнюю его часть, где находится выходное отверстие, через которое поступает в помещение. Соответственно, через нижнее отверстие из помещения в коллектор поступает холодный воздух.

Во втором случае установлен вентилятор, который принудительно качает воздух через коллектор. Обычно он имеет небольшую мощность, так как быстрая прокачка воздуха приведет к тому, что он не успеет нагреться.

В сущность, если использовать большой по площади воздушный солнечный коллектор для отопления дома, то имеет смысл устроить принудительную циркуляцию. Для небольших коллекторов площадью в несколько квадратных метров достаточно будет естественной конвекции.

Важно

При принудительной циркуляции есть два минуса. Вы можете забыть отключить вентилятор на ночь. Решить проблему можно двумя способами:

1. Установить реле с таймером;
2. Установить датчик света и подключить его к реле.

Вторая негативная особенность такого воздушного солнечного коллектора с принудительной циркуляцией – зависимость от температуры. Такие панели обычно делают из обычного стекла без отражающих напылений. Они отдают часть тепла за счет ИК-излучения. Если вентилятор будет работать постоянно, это увеличит отток тепловой энергии.

Вид контура

Есть два вида контура, в котором нагревается воздух – замкнутый и незамкнутый. В первом случае внутри корпуса проложены трубки, по которым циркулирует воздух, не смешивающийся с тем, что находится в пространстве коллектора. Во втором случае внутри короба уложены трубки, которые не сообщаются между собой.

Так выглядит внутри воздушный коллектор с незамкнутым контуром.

В первом варианте воздух циркулирует быстрее, чем во втором. Поэтому он дает больший эффект, когда на коллектор попадает много света. Во втором варианте трубки не играют большой роли для нагрева, они лишь задают направление конвекции воздуха.

Расчет реальной мощности солнечного коллектора

Производители указывают максимальную мощность гелиоколлектора при полном освещении при направлении на юг и ориентации перпендикулярно солнцу в полдень. Но не всегда можно так направить панели, особенно если их устанавливать крыше дома.

Ниже приводим формулы, которые универсальны и могут использоваться как для подсчета количества коллекторов, так для подсчета общей площади в квадратных метрах.

Подсчет эффективности гелиоколлектора по направлению

Рассчитать базовую тепловую производительность солнечного плоского или вакуумного коллектора можно по следующей формуле:

Pv = sin A x Pmax x S

Значения:

• Pv – мощность солнечного коллектора;
• A – угол отклонения плоскости гелиоколлектора от направления на юг;
• Pmax – средний уровень инсоляции в вашем регионе в холодное время года.

Даже если солнце не скрыто облаками, в течении дня уровень инсоляции меняется, от чего зависит производительность коллектора. Усредненные данные видно на этом графике:

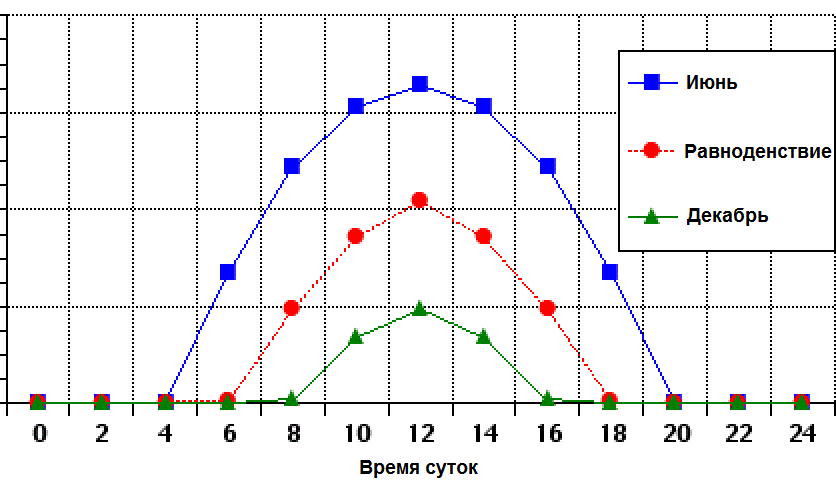

Данные на иллюстрации по дневному уровню инсоляции усредненные, но позволяют понять разницу между количеством тепловой энергии, которую можно получить в разное время года.

Максимальный уровень инсоляции зимой в среднем в 3-4 раза меньше, чем летом. Количество солнечной энергии, которую может получить гелиоколлектор за сутки зимой в 5-7 раз ниже (в зависимости от широты) чем летом.

Расчет производительности гелиоколлектора по углу установки

Оптимальный угол установки солнечного коллектора для отопления дома зимой – так, чтобы он был перпендикулярен солнечным лучам в 10 часов утра. Так он может собрать максимум тепловой энергии на протяжении светового дня.

Иногда не получается этого сделать (при установке на крыше, монтаже на стандартных опорах). Из-за отклонения от оптимального угла энергоэффективность коллектора может измениться. Рассчитать ее можно по такой формуле:

Pm = sin(180 — A — B) x Pv

Значения:

• Pm – производительность гелиоколлектора;
• A – угол между коллектором и плоскостью земли;
• B – высота солнца над горизонтом в 10 часов утра;
• Pv – найденная ранее мощность.

Если у вас есть возможность ориентировать солнечный коллектор так, чтобы он был перпендикулярен солнцу, тогда:

Pm = Pv

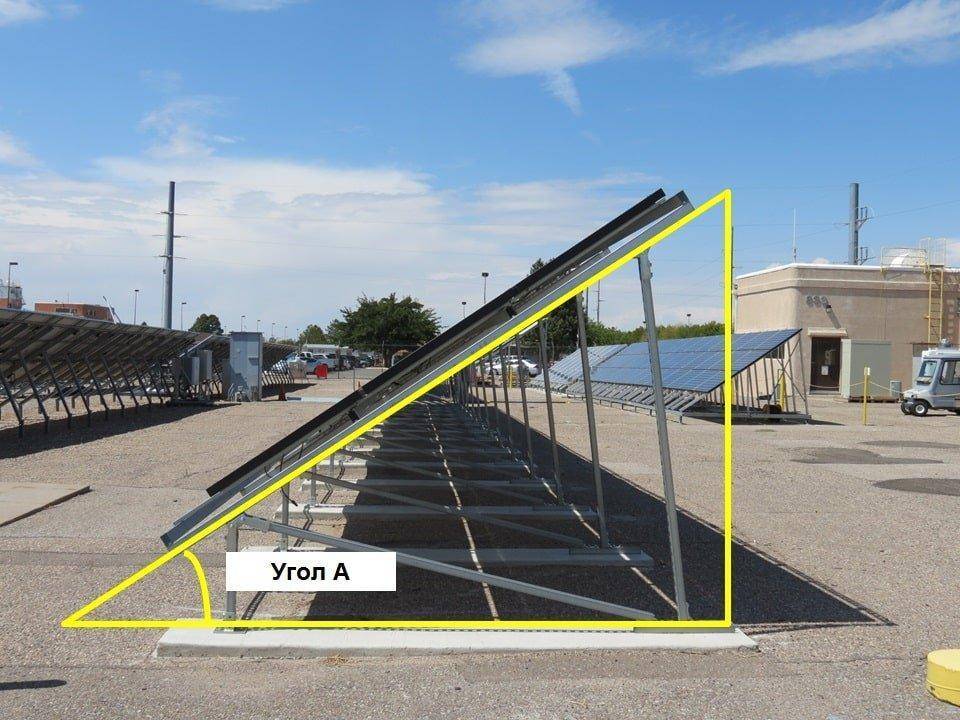

На фотографии обозначен угол наклона солнечного коллектора, который нужно использовать при вычислениях.

Особенности плоских панелей

Плоский гелиоколлектор имеет небольшие теплопотери через заднюю стенку, которые составляют в среднем 5 Вт на квадратный метр. Поэтому от полученного ранее значения реальной мощности P надо отнять 5 Вт на каждый квадратный метр площади.

Уровень поглощения солнечного излучения плоского гелиоколлектора ниже 100%. Это нужно учесть при подсчете его тепловой мощности. Если панель поглощает только 95%, то ее реальная мощность:

P = Pm x 0.95 х S

Значения:

• Pm – мощность коллектора из формулы выше;
• P – реальная производительность коллектора;
• S – площадь коллектора.

Производительность вакуумного коллектора

Производители вакуумных коллекторов могут указывать мощность коллектора без учета расстояния между трубками. Чтобы определить, какова реальна площадь поверхности трубок и производительность вакуумного коллектора, воспользуемся формулой:

P = Pm x D / L

Обозначения:

• P – реальная производительность солнечного коллектора;
• Pm – мощность коллектора, рассчитанная ранее;
• D – диаметр вакуумных трубок;
• L – расстояние между трубками.

Термодинамические солнечные панели

С таким типом коллекторов все гораздо сложнее. Сейчас они не слишком распространены, производители экспериментируют с материалами и селективным покрытием. Разные модели отличаются уровнем поглощения и теплопотерями.

В целом, термодинамические солнечные панели имеют право на жизнь. Но мы бы не рекомендовали обустраивать отопление с их помощью. На рынке мало эффективных моделей, а те, которые есть, продают по завышенным ценам.
