Установка кондиционера своими руками: нюансы, особенности, последовательность действий -

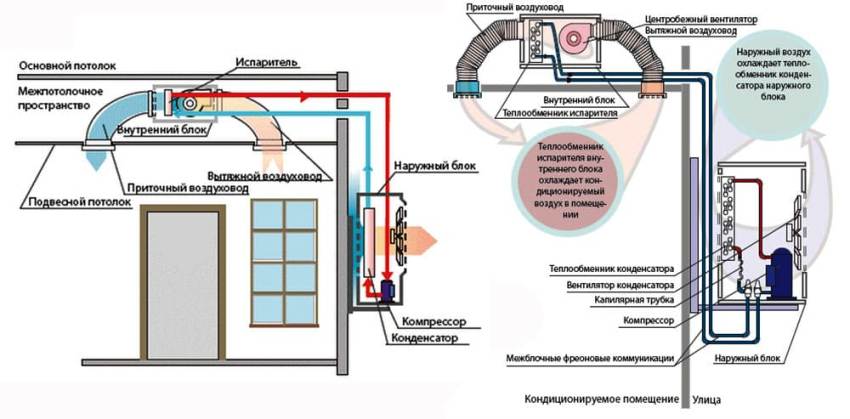

Коммуникации кондиционера

Внутренний, наружный блоки соединяет связка коммуникаций, включающая:

Контур циркуляции фреона задействует две трубки. Одна тонкая, вторая толстая. Полагаем, облегчает создание давления контуром конденсора. Внутри имеется клапан, регулирующий сечение хода, большая площадь выходному потоку вредна, здесь течет жидкость, занимающая меньший объем. Поясним. Фреон испаряется, поглощая тепло комнаты (режим охлаждения), стремится достичь компрессора. Здесь хладагент сжимается, повышается температура. В змеевике фреону легче отдать тепло уже горячей среде. В холодильниках ставят капилляр, мешающий хладагенту обратно перекочевать во внутренний блок, кондиционеру задачу решают клапаном, большое проходное сечение выхода бессмысленно. Заодно идет экономия меди…
Второй немаловажный контур дренажный. Испаритель конденсора отказывается обслуживать отрицательные температуры. Здорово, конструкция лишена фильтра-осушителя, система становится некритичной наличию влаги, вызывающей многие проблемы традиционных холодильников. Однако температура испарителя кондиционера ниже комнатной, также ниже точки росы. Воздух, проходя здесь, гонимый вентилятором, оставляет влагу. Оттоку необходим шланг, выходящий на улицу, по рекомендациям экспертов Мицубиши (Таиланд), выходит на высоте 5 см выше земли. Российские – выше головы прохожих.
Третий ключевой элемент – питание переменным током. Фазы три – поставить дома штуковину будет сложно, владельцам предприятий сэкономит немало средств, поскольку КПД трехфазных двигателей выше показателей однофазных. Следовательно, достижение того же эффекта денег затратит меньше. Шланг редкостная проблема зимней порою, доставляет немало хлопот. Внутри жидкость легко замерзает. Мороз отбирает тепло фреона, когда кондиционер пытается обеспечить обогрев. «Зимняя» установка считается дополнительной опцией, гарантирующей взимание отдельной платы. Связка проводов-шлангов утепляется, снабжается обогревающим кабелем.

Кабель протягивается от щитка внешнего блока до щитка внутреннего, расположившего надписанные клеммы. Каждое ушко надевается на фазу, землю, нейтраль. Кабель используется для наружного применения, стоит дороже привычного ПВС. Имеется одна жила заземления. Пояснялось, нулевой провод, земля – разные вещи, избегайте путаницы, менять местами, закрывать глаза будет неверной тактикой. Проводя три фазы, закупите кабель 5 жил. Выходные токи складываются, нюанс учитывают, осуществляя выбор провода. Если одна жила толще, нашли нуль (не земля). Нюансы учитываем, выбирая автомат защиты, типичные предохранители предотвратят несчастный случай.

Что касается электрики кондиционеров, используются типичные ушки. При необходимости монтажа провода нестандартной длины нарастим самостоятельно. Медная трубка идет комплектная, концы обрезаются, изнутри снимается фаска пригодным инструментом. Крепление ведется гайками. Развальцевать конец используется специальный инструмент, выгибающий трубку наружу конусом. После гайки накручиваются соосно, затягиваются ключом. Пользуйтесь подручным инструментом. Берите разводной ключ, газовых избегайте. Никаких уплотнителей типичная установка кондиционера не предусматривает, сила затяга указана руководством. Каждая трубка одета рубашкой, предотвращая теплообмен, обе вместе с проводом, дренажной трубкой сматываются вместе. Медные трубки неодинакового диаметра, упрощая монтаж.

С обратной стороны внутреннего блока имеются патрубки, каждый своего диаметра, закрытые заглушками

Обратите внимание: при протяжке коммуникаций сквозь стены одетые на развальцованные трубки гайки закрываются пластиковыми вставками, чтобы внутрь не набилась штукатурка. Дренажная трубка просто стыкуется внатяг, поверх заматывается изоляционной лентой

Установка кондиционера своими руками продолжается снаружи, где громоздкий блок иногда приходится водружать на опору высоко над землей. Обратите внимание: несмотря на наличие руководства, монтаж потребует наличия проекта. Работу осуществляют удостовериться, что стены выдержат нагрузку, теоретически. Практически, проектировщик просто рубит бабло.

Расстояние между внутренним и внешним блоком вдоль коммуникаций не превышает 5 метров. Отступление от правила переводит монтаж в разряд нестандартного, прибавляя стоимости. Максимальная длина коммуникаций указывается паспортом. По задумке дренаж спускается к земле, медные трубки достигают наружного блока. На практике забывают делать, поэтому конденсат орошает нижележащие предметы.

Советы по эксплуатации

Эти правила несложны в применении – они продиктованы здравым смыслом и легко запоминаются.

Запрещается проталкивать посторонние предметы сквозь прутья клетки внешнего блока, а также сквозь шторки внутреннего. Не допускайте детей к работающему устройству.
Проверьте, что включено поддержание комнатной температуры 21-26 градусов. Более низкая температура в период зноя способна довести здорового человека до простуды – выход на улицу после многочасового нахождения в холоде представляет собой колебания температуры в 10 и более градусов, как во время резкой перемены погоды в межсезонье.
Не допускайте работы кондиционера при открытых окнах. Современная техника не допускает перегрева компрессора и бесполезной работы вентиляторов, если температура в помещении после включения не опустилась даже на несколько десятых долей градуса. Но не все модели оснащены такой «умной» функцией – в низкобюджетных моделях кондиционеров её попросту нет. Устройство будет работать абсолютно безрезультатно, подобно старому советскому холодильнику, в котором компрессор не отключается круглосуточно. В итоге все моторы кондиционера выйдут из строя раньше, чем истечёт гарантийный срок.
Зашторивайте окно в яркий солнечный день – лишний дневной свет не позволяет внутреннему блоку адекватно воспринять сигнал от инфракрасного светодиода пульта. Та или иная команда срабатывает через раз – требуется поднести пульт слишком близко к кондиционеру, чтобы она прошла.
Не используйте кондиционер, например, в ванной – избыток паров превращается во внутреннем блоке в лишний конденсат, способствующий забиванию дренажа и фильтров.
Регулярно включайте кондиционер чисто в режиме вентилятора – это выдует излишки конденсата.

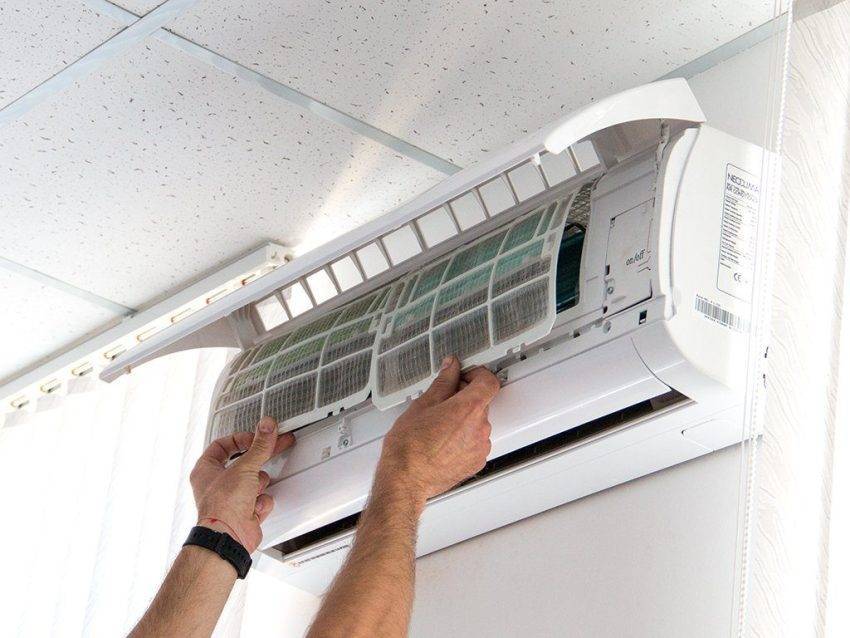

Очищайте фильтры внутреннего блока раз в 2 недели. Мойку внешнего блока желательно произвести не реже раза в 1-2 месяца.
Не ставьте рядом с внутренним блоком отопительные и нагревательные приборы. Минимальная дистанция – 1 м.
Обеспечьте нужную защиту кондиционера от источников помех. Внутренний блок не должен вплотную примыкать к устройствам, использующим радиосигналы для передачи данных и сотовой связи. Так, не устанавливайте рядом 3G/4G-модемы, роутеры или репитеры Wi-Fi, системный блок домашнего ПК и т. д. Что касается внешнего блока, то его запрещено располагать, например, вблизи вышки сотовой связи и радиорелейного оборудования, если те стоят рядом на крыше – мощность их сигнала в десятки раз больше излучаемой мощности смартфона или планшета. Помехи от них могут добраться до процессора внутреннего блока и помешать его работе – особенно когда тактовая частота процессора совпадает с побочными частотами, в изобилии присутствующими возле любой антенны.

Источники

https://sovet-ingenera.com/vent/cond/standartnye-razmery-pod-konditsioner.html
https://stroy-podskazka.ru/split-sistemy/naruzhnyj-blok/
https://StrojDvor.ru/kondicionirovanie/prednaznachenie-ustrojstvo-pravilnaya-ustanovka-i-remont-vneshnego-bloka-split-sistemy/
https://vozduhstroy.ru/kondicionery/naruzhnyj-blok.html
https://tehnikoved.ru/klimaticheskaya-tehnika/konditsioner/kronshtejn-dlya-konditsionera.html

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке

Так, для внутреннего блока необходимо соблюдать следующие параметры:

расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
устанавливать на расстоянии не менее 1 метра от газовых труб;
обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними. Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

12 Особенности работы в зимнее время

В холодную погоду закачать хладагент в конденсатор практически невозможно: масло сильно густеет, и при попытке подключить кондиционер в данной ситуации, легко может возникнуть неисправность нагнетателя. Эта ситуация не страшна моделям кондиционеров, которые оснащены специальным зимним комплектом. Комплектация включает подогрев картера компрессора и дренажа, а также замедлитель скорости вращения вентилятора.

Если же у вас установлена модель без данной комплектации, то фреон можно перекачать посредством манометрической станции для сбора газа.

Подключение данной станции производится к клапану шредера, подобно манометрическому коллектору.

Требования к установке кондиционеров

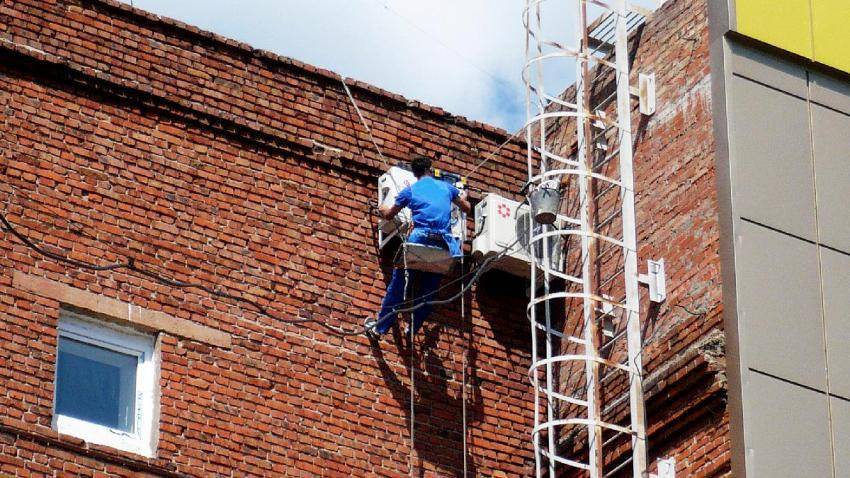

Соблюдение правил монтажа наружного блока на фасаде гарантирует безопасность для окружающих, отсутствие помех для соседей, долгий срок службы и эффективность работы устройства.

Нужно устанавливать кронштейны с 2-3 кратным запасом прочности. При этом допускается использовать металлические и пластиковые анкера, которые гарантированно выдержат вес внешнего блока (от 20 до 120 кг в зависимости от модели кондиционера).
Нельзя крепить агрегат на обветшалую стену. Иначе вибрации, возникающие при работе компрессора, могут расшатать крепления и расширить трещины. Необходимо замазать отслаивающуюся штукатурку, удалить и нанести новую, которая не будет осыпаться от вибрации.
При наличии вентилируемого фасада или утеплителя нужно убедиться, что анкеры крепятся к основной стене, а не к слабой фасадной отделке.
Внешний блок размещается так, чтобы от него до стены или любого объекта, расположенного выше, оставалось не менее 10 сантиметров. Это необходимо для естественной циркуляции воздуха, без которой радиатор не будет эффективно работать. Так же для последующего доступа и обслуживания устройства. Подробнее читайте здесь.
При контакте крепления кондиционера с облицовкой вентилируемого фасада необходимо использовать демпферную прокладку, чтобы вибрация от работы блока не передавалась по всей облицовке здания.
Блок следует ставить в таком месте, чтобы на фасаде дома к нему было легко добраться для ремонта и обслуживания.
Чтобы силы, действующие на внутренние детали компрессора распределялись равномерно и не приводили его быстрому неравномерному износу, блок должен быть точно выставлен в горизонтальной и вертикальной плоскости.
Оборудование нужно крепить не ниже 2 метров от земли. Низко расположенные блоки следует защитить решеткой. Это убережет их от кражи или повреждения злоумышленниками.
Максимальное расстояние между внешним и внутренним блоками большинства бытовых «сплитов» достигает 15 метров. Поэтому при монтаже оборудования на верхних этажах его можно расположить на крыше, а не на фасаде. Это позволит сэкономить, выполнив работу без участия промышленных альпинистов. В дальнейшем такая компоновка облегчит обслуживание.
Возможно установить блок на незастекленном балконе или лоджии. Это убережет устройство от воздействия осадков и механических повреждений. Но при этом нужно позаботиться об отводе конденсата от внешнего блока на улицу.
Застекленные лоджии и балконы нежелательно использовать для размещения теплообменников. Недостаток вентиляции плохо сказывается на эффективности работы системы.
Если производится ремонт комнаты, то фреоновую магистраль желательно спрятать в штробу внутри комнаты, чтобы «трасса» не портила внешний вид снаружи дома.
Если конденсат на улицу отвести проблематично, то можно организовать его слив в канализацию. При этом необходимо установить специальный сифон.
При наличии вентиляции кондиционер не должен мешать ее работе. Т.е. вблизи вентиляционных решеток и анемостатов лучше не размещать блоки сплит-системы. Две системы должны работать параллельно, не мешая друг другу.
Проследите, чтобы на внешний блок, установленный на фасаде, не стекала вода с крыши. Вода незначительно воздействует на корпус, а вот удар сосульки запросто повредит блок. Если другого места для установки найти нельзя, оборудование следует прикрыть защитным козырьком.

Вакуумирование своими руками

Перед первым запуском кондиционера его нужно обязательно завакуумировать. Это процедура выполняется следующим образом:

Коллектор, оборудованный манометром, подсоединяют шлангами к сервисным портам на внешнем блоке. Третий шланг подключают к насосу. Для устранения воздуха и влаги запускают вакуумное устройство. Ожидают, пока стрелка на манометре упадёт до минусового значения. Это обозначает, что остаточное давление аппарата достигло своей границы. В таком состоянии всё оставляют примерно на полчаса.

Если значение прибора останется неизменным, то система герметична. На коллекторе закручивают вентиль и выключают вакуумный прибор. На внешнем модуле раскрывают порты, хладагент вводят в систему. Снимают коллекторные шланги.

Схема вакуумирования и дозаправки фреона

Сплит-систему проверяют во всех возможных режимах. При этом получаемые показания сравнивают с теми, что указаны в инструкции. Их совпадение будет означать, что вакуумирование кондиционера проведено правильно.

Насос нельзя перекрывать раньше, чем будет закручен вентиль манометра. Это может привести к попаданию насосного масла по шлангам в место с пониженным давлением в контуре.

Если стрелка на манометре будет выходить из минусовых показателей, речь идёт о негерметичном корпусе. При помощи способа опрессовки повышенным давлением необходимо искать место, где выходит фреон.

Когда лучше устанавливать кондиционер

Причиной летнего повышения цен на климатическую технику является сезонный ажиотаж. Производители данной техники и специализированные торговые точки используют повышенный спрос с максимальной для себя выгодой, завышая цены. Несложно догадаться, что и график работы монтажников в этот период предельно загружен. Имея большое количество заказов, порой, на несколько недель вперед, специалисты устанавливают до 5 сплит-систем в день.

Кроме всего, когда наступает сильная жара, склады с климатическим оборудованием пустеют. Желающие приобрести технику, оказываются в затруднительной ситуации, поскольку возможность выбрать подходящую модель агрегата снижается в 2-3 раза. Причем возникает дефицит не только кондиционеров, но и специалистов-монтажников.

Разумеется, в такой ситуации получить скидки при покупке системы кондиционирования и добиться снижения стоимости ее монтажа не представляется возможным. Некоторые покупатели, наоборот, чтобы быстрей избавиться от жары, готовы переплачивать за установку кондиционера вне очереди.

Следует знать, что все новинки климатического оборудования появляются на соответствующих выставках в феврале-марте. Именно в это время производители кондиционеров приступают к обновлению каталогов продукции и развозке ее по дилерским точкам, чтобы удовлетворить потребительский спрос. Начиная с осени, весенне-летний ажиотаж спадает, и дилеры спешат избавиться от оставшегося товара, делая существенные скидки и выставляя системы кондиционирования на продажу по приемлемой цене. Монтажные бригады также становятся менее загруженными и могут произвести установку и ремонт кондиционеров не спеша, качественно и в удобное для вас время.

Внутренний блок кондиционера

Как подключить кондиционер к электросети

На завершающей стадии установки производится подключение медных труб и дренажа кондиционера к электросети по схеме. С последним дела обстоят намного проще, в нижней части внутреннего блока есть вывод, именно туда и вставляется дренаж.

После этого необходимо подключить медные трубы. Начинать работу нужно с внутреннего блока. На его боковой стене имеется два порта, один со штуцерами большого, а другой – маленького размера. Начинать можно с любого.

Весь процесс работы состоит в следующем:

С мест подключения медных труб нужно снять гайки.
Затем снимаются заглушки и проверяется ровность краев.
На трубы надеваются накидные гайки

Важно не перепутать направление резьбы.
Развальцовываются края труб и зажимаются в держателе.
Устанавливается вальцовщик и закручивается винт.
Заканчивать вальцевание следует после того, как цилиндр перестанет опускаться.
Развальцованный край проводится к выходу внутреннего блока и, с помощью накидной гайки, соединяется.
Таким же образом подключается и внешний блок.. Подключение кондиционера к электросети своими руками. Подключение кондиционера к электросети своими руками

Подключение кондиционера к электросети своими руками

Электросхема подключения кондиционера дома может быть только однофазной. Сделать это можно через розетку или с помощью провода, проведенного к электрощиту.

С помощью розетки

Для начала следует проложить кабель от испарителя к наружному модулю. Для этого:

Прокладывается провод для соединения блоков.
Проводится линия к электрощитку. Сюда входит кабель и автомат для защиты от перегруза.
Если устройства имеют среднюю мощность, значит, их можно подключить без такой линии. Делается это напрямую в розетку.

Как подобрать розетку

Она должна соответствовать следующим требованиям:

Иметь надежное заземление.
Соответствовать параметрам производителя кондиционера.
Все провода должны быть медные.
Розетка должна подключаться к щитку через автомат защиты.

Розетка для системы кондиционера

С помощью отдельного кабеля

Этот способ считается самым надежным и безопасным, особенно, если установить устройство защиты отключения, которое защитит систему от перепадов напряжения.

Требования для такого подключения:

Обязательное наличие устройства или автомата защиты отключения.
Все комплектующие должны быть медными.
Диаметр проводов должен соответствовать размеру, установленному производителем.
Для всей линии должно быть создано отдельное заземление.

Затем прокладываются все кабеля, и проверяется работа всех составляющих системы.

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.

Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

устройство издает шум, гудит, нарушая спокойствие соседей;
конденсат может испортить фасад здания или попасть на балкон снизу;
габаритный блок перекрывает обзор или вид и окна;
существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:

Разрешение требуется в обязательном порядке, если:

монтажные работы проводятся на лицевой части многоэтажки;
пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
сплит-система расположена над пешеходными дорожками;
на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство

Демонтаж устройств проводится только по решению суда.

Выбираем место для внутреннего блока

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

от конструкции до потолка — не меньше 15 см;
от модуля до правой или левой стены — не меньше 30 см;
от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
от препятствия по движению воздухопотоков — не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

Куда определить наружный блок?

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.

Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж. Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели. Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели. Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части. Останется только проверить горизонтальность пластины и закрепить на ней испаритель

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см.

Обработка медных трубок:

от бухты делается отрез необходимой длины;
края расправляются, и устраняются все заусеницы;
на концах устанавливаются заглушки и пробки;
надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

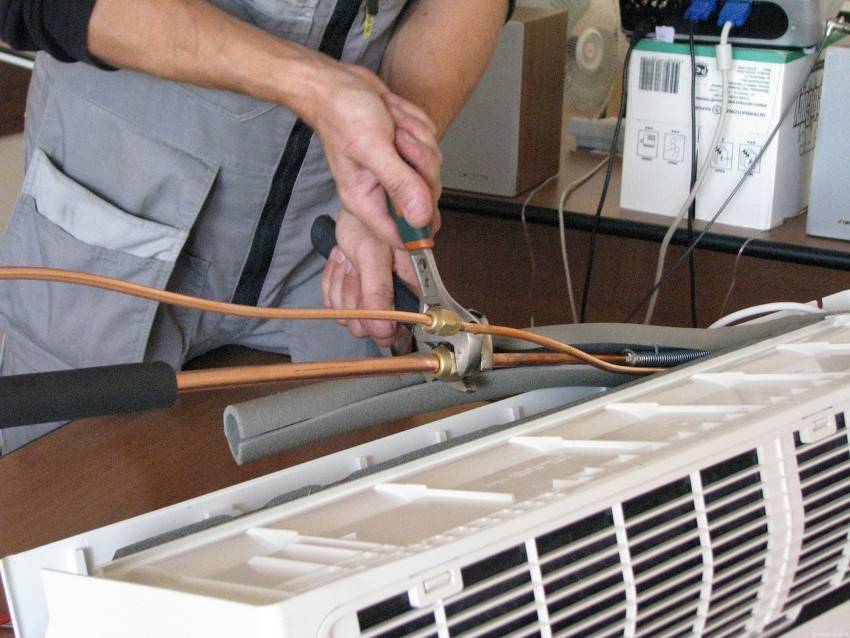

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Медные трубки подключаются к внутреннему блоку кондиционера

Вакуумизация кондиционера

А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.

Ошибка №10
Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.

Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.

А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.

Это в дальнейшем приводит к двум последствиям:

разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя

постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров

Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.

Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.

Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

https://youtube.com/watch?v=BUEBqJV1yMI%3F

Преимущества и недостатки самостоятельной установки

Не секрет, что монтаж любого оборудования специалистами стоит денег, и немалых. В погоне за экономией многие покупатели кондиционеров отказываются от установки в пользу самостоятельного монтажа. На практике же возникает ряд вопросов и проблем, которые могут повлиять на работоспособность оборудования.

Это приводит к появлению нежелательных ситуаций, которые из экономии делают настоящую проблему, решить которую без тех же специалистов невозможно. Поэтому, перед тем, как отказываться от помощи тех, кто на монтаже «собаку съел», посмотрите на преимущества и недостатки.

Преимущества:

Значительная экономия денежных средств
Самостоятельный выбор места и планирование работ в течение дня
Качество зависит только от человека
Можно выбрать самые качественные материалы для монтажа

Недостатки:

Высокие риски поломки оборудования и его неисправности по причине неправильного монтажа
Образование большого количества конденсата и риски обрушения, если кондиционер неправильно закреплен на фасаде здания

По сути, установка кондиционера и его подключение не займет много времени, но без навыка работы с оборудованием сделать это будет крайне сложно. Если есть желание проверить силы и доказать себе и окружающим, что в доме есть мужчина, перед работой обязательно изучите подробную информацию о процессе, необходимом инструменте и последовательности действий. Именно от этого будет зависеть результат.

Скупой всегда платит дважды, поэтому самостоятельный монтаж кондиционера не стоит выполнять, если:

Нет подходящего оборудования — перфоратор или шуруповерт понадобится однозначно, брать их на прокат или покупать ради одного монтажа невыгодно.
Нет навыка в работе с инструментом — некорректные движения могут повредить открытые части тела, а также сам кондиционер или его детали.

Отсутствует свободное время — работа ночью или в спешке всегда сопровождается потерями, будь то материальные, моральные или физические убытки.
Фасад здания сложный, требует специального разрешения для установки — работа требует не только навыка и аккуратности, но и точности.

Мнение эксперта

Старостин Константин Адреевич

Специалист по монтажу и обслуживанию кондиционеров

Перед началом всех работ распланируйте и набросайте на бумаге нюансы и последовательность установки. Это позволит избежать ошибок еще на этапе планирования, сэкономив деньги, время и силы.
