Как выбрать
GSM модуль для котлов отопления стоит выбирать, исходя из его основных и дополнительных функций, а также техпараметров:
Что касается управления, регулировка выполняется при помощи кнопок на сенсорной панели и команд по смс, которые отправляются со смартфона. Программаторы зарекомендовавших себя компаний управляются особым программным обеспечением
Фирмы Viessmann (Висман) и Buderus (Будерус) выпускают программы на системы Android (Андроид) и iOS (Айфон), которые дают возможность получать мгновенный удалённый доступ к обогревательному агрегату.
Стоит обратить внимание при покупке на стандартный комплект устройства. Исходя из выбранной модели, GSM может иметь автоматический контроль уровня газа, выносной комнатный термодатчик.
Посмотрите на количество каналов настройки
Именно данный показатель влияет на количество включенных датчиков температуры и другого оборудования. Обычные модели имеют два канала, один из которых применяется при присоединении выносного регулятора — удалённого управления котлом на газу по модулю. Второй используется для отправки сигнала посредством смс.
Теперь о микропроцессоре. Модели подешевле содержат всего пару элементарных функций и рабочих режимов. Приборы подороже содержат встроенный регулятор управления на неделю.
Такое дистанционное управление котлом отопления работает от электрической сети, поэтому стоит обратить внимание на аккумулятор. Если вдруг отключится напряжение, то питание в автоматическом режиме перейдёт на аккумулятор. Ёмкости батареи должно хватать для хорошей независимой работы GSM модуля на протяжении нескольких часов. Во время частых перебоев в электросети приобретают аккумулятор большей ёмкости.
Производители
GSM управление котлом могут предложить на рынке производители отопительных котлов и независимые фирмы, которые направлены на выпуск конкретно автоматизации.
Отличие общих автоматизированных систем в гибкости, подключении нескольких типов приборов для параллельного обслуживания. То есть они станут отличным вариантом для любого отопительного агрегата и смогут в одно и то же время обслуживать, допустим, охранную систему и бытовое оборудование в доме.
Выбор будет сделан из таких известных моделей и изготовителей, как Эван, Vaillant, Viessmann, Protherm, Кситал, Buderus. Все имеют стандартный набор функций по подключению нескольких температурных датчиков и контроля за функционированием котла, температурой воздуха в комнатах и за окном.
| Компания-производитель | Модель | Средняя цена, руб. |
| Vaillant | ZONT H-1 (Эван) | 8 400 |
| Viessmann | Модуль Vitocom 100 (тип GSM2) | 13 200 |
| Buderus | Buderus Logamatic Easycom (PRO) | 65 000 (270 000) |
| Protherm | Модуль GSM для котла Protherm | 7 500 |
| Телеметрика | GSM модуль для котла GSM-термометр | 8 800 |
| Кситал | GSM-4T | 7 700 руб. |
| Кситал | GSM-8T | 8 200 руб. |
| Кситал | GSM-12T | 8 400 |
| Эван | GSM-Climate | 7 500 |
Удаленное управление котлом – это довольно удобно и рационально. Ведь GSM модуль позволяет не только управлять отопительной системой на расстоянии, но и экономить денежные средства и быть в курсе всех возникающих неполадок.
Основные элементы GSM-системы управления отоплением
Все GSM-системы от различных производителей работают с использованием одних и тех же элементов, отличающихся только возможностями контроллера и составом базового комплекта. Стандартная комплектация набора может включать:
- контроллер (GSM-модуль) — на различное количество входов, с возможностью расширения;
- выносные температурные датчики (два или больше, в том числе наружный);
- мастер-ключ (не во всех моделях);
- панель — считыватель электронных ключей (не во всех моделях);
- GSM-антенна для усиления сигнала;
- сетевой адаптер — для подключения к сети;
- аккумулятор (на различный срок автономной работы и не во всех моделях);
- колодки для подключения к котлу (не во всех моделях);
- бухты соединяющих проводов.
Комплект системы управления отоплением «КСИТАЛ GSM-4T»
Совет! Полноразмерную SIM-карту, которая вставляется в контроллер, как правило, нужно приобретать отдельно. Оператора связи при покупке карточки выбирайте по принципу качества сигнала в зоне расположения дома. Подключите запрет платного контента (реклама, опросы), засоряющего информационное пространство и сбивающего с толку контроллер. Положите некоторую сумму на карточку для гарантированной активации и позвоните с телефона, которым вы будете управлять системой, на номер SIM. Связь установлена.
Контроллер «ОВЕН» на DIN-рейке
Преимущества систем дистанционного управления
Для начала необходимо определить способ предстоящего дистанционного управления, котлом отопления, выбрав один из двух вариантов. В первом случае управление котлом осуществляется через интернет, для чего необходимо иметь интернет-подключение. Во втором случае эту миссию выполняет сотовая связь, что больше подходит, для дома находящегося на удалении от городских коммуникаций.
Управление при помощи интернета
В случае установки удаленного управления газовым котлом при помощи интернета, можно получить серию дополнительных преимуществ.
После монтажа, в систему отопления, необходимых элементов контроля открываются следующие возможности:
- удаленный контроль различными функциями котла отопления, включая режимы работы циркуляционного насоса;
- установив необходимое количество датчиков, можно определять различный температурный режим для нескольких зон;
- удаленная координация горячего водоснабжения, в случае установки двухконтурного котла;
- круглосуточный контроль над текущим состоянием работающей системы отопления;
- максимально экономичный расход топлива, ведь при длительном отсутствии нет необходимости поддерживать привычный микроклимат.
Указные преимущества составляют лишь базовый набор возможностей, предоставляемых для отдельной системы отопления. При желании контроль над внутренней температурой дома можно перевести на следующий уровень, применив более разностороннюю версию, использующую интернет-шлюз и автоматизированный узел управления системой отопления.
В этом случае появится возможность дополнительно управлять тэнами, масляными радиаторами или электрическими конвекторами. Кроме прочего в перечень систем для дистанционного управления котлом может войти пожарная сигнализация, что не будет лишним, если дом построен из дерева.
Управление при помощи сотовой связи
Альтернативой для узла управления системой отопления загородного дома служит GSM модуль, действующий от сотовой сети. Удаленное включение при посредстве СМС сообщений, с целью передачи информации на щит управления водогрейного котла, имеет персональные преимущества:
- небольшие габариты устройства, взаимодействующего со смартфоном;
- мобильность – расположенность к установке в любом подходящем месте;
- простота эксплуатации;
- для страховки можно использовать сразу две линии связи, устройство рассчитано на установку дополнительной СИМ-карты.
Такое приспособление находит применение в случае отсутствия возможности подключиться к интернету. Это качество позволяет применить блок дистанционного управления газовым котлом даже в отдаленных районах.
Установка и настройка роутера
1. Требования первого пункта по IP адресу (либо «пробросу» портов) — сугубо организационные и решаются с домашним провайдером на стадии заключения договора подключения к сети Интернет. Если провайдер не предоставляет такой услуги, то описанными в этой статье способами получить доступ из интернета к роутеру и домашней локальной сети невозможно.
2. Подробно установка системы opkg (в том числе и ssh сервера dropbear) описана в статье «Установка системы opkg.» Сервер dropbear может быть запущен не только на порту по умолчанию (порт 22), но и на любом другом. Чтобы изменить порт по умолчанию (22), прослушиваемый сервером dropbear на нужный порт (например 45017), через PuTTy по ssh заходим на роутер и любым удобным способом корректируем файл /media/DISK_A1/system/etc/init.d/S10dropbear . Строка запуска dropbear в секции «start» должна выглядеть так:
Чтобы изменения вступили в силу — перегружаем роутер. После перезагрузки роутер будет доступен из домашней сети по установленному порту 45017 (не забудьте откорректировать свойства соединения в PuTTy ). Для еще бОльшей защиты и удобства возможно настроить авторизацию по приватным ключам.
3. Для настройки доступа из интернета к роутеру по ssh протоколу добавляем в автозапуск следующие строки:
Первое правило позволяет роутеру принимать входящие соединения по порту 45017, второе правило необходимо для нормального хождения пакетов внутри роутера между интерфейсами. В «автозапуск» их можно добавить двумя способами:
Второй способ является бОлее правильным. Главное отличие между ними:
Чтобы изменения вступили в силу — необходимо перегрузить роутер.
На этом настройка Zyxel Keenetic/Keenetic Giga закончена, проверяем доступность роутера по ssh из интернета и переходим к настройке удаленной машины, с которой планируем подключаться к домашней сети.
Лучшие модели GSM-модулей для дистанционного управления отопительными котлами
Рассмотрим несколько актуальных моделей устройств, доступных на сегодняшний день для покупки.
КотелОК 2.0
Простая, недорогая и надежная модель российского производства. Стоимость изделия варьируется от 5 000 до 6 500 рублей.
Состоит из следующих компонентов:
- GSM-блок с антенной;
- панель управления;
- датчик.
Панель управления имеет широкий монохромный дисплей и четыре кнопки настройки. Хорошая антенна GSM обеспечивает хорошее качество сигнала.
Главный недостаток прибора:
управление с помощью SMS-команд (приложение отсутствует). Это не очень удобно.
Главное достоинство КотелОК 2.0:
возможность тонкой регулировки температуры системы отопления. Ее можно изменить вплоть до 0,1 о С.
Телеметрика 3
Компактный и удобный GSM-модуль. Имеет большой и максимально информативный монохромный жидкокристаллический дисплей. Управление осуществляется с помощью трех физических кнопок, которые расположены под экраном.
Главный плюс девайса
Универсальность. Его можно подключить не только к котлу, но и к любому другому устройству (например, кондиционеру).
Минус
Отсутствие комплектной наружной антенны. Конечно, возможна установка сторонней. Но это дополнительные расходы. Которые совершенно неуместны при высокой цене прибора (порядка 9 000 – 10 000 рублей).
Оптима-1 Тепломонитор
Простое, надежное и удобное в использовании устройство. Состоит из пары термостат – GSM-модуль. Умеет работать с несколькими котлами одновременно. Также возможно подключение к системе сигнализации.
Предусмотрено программирование на ближайшие семь дней для использования в автоматическом режиме. Есть защита от замерзания, что позволяет применять модель в условиях отрицательных температур.
Благодаря наличию в комплекте выносной антенны обеспечен устойчивый прием сигнала со смартфона владельца с почти полным отсутствием перебоев.
Главный минус устройства
Недостаточно информативный интерфейс. Дисплея тут нет. Вместо него используются индикационные светодиоды. Понятно, что всю нужную информацию с их помощью отразить затруднительно.
Стоимость прибора – от 8 500 до 9 000 рублей.
Зачем нужно управлять системой отопления
Техника управления котлом по gsm производится при помощи специального устройства именуемого GSM-модулем. Устройство имеет вид компактного блока, который легко устанавливается на стену или монтируется на ДИН-рейку. Далее осуществляется управление котлом через телефон (настроив СМС необходимого формата) или используя интернет, тогда для этой цели устанавливают специальное приложение.
В результате появляется возможность получить следующие преимущества:
- возможность создать в доме требуемый температурный режим вне зависимости от текущего времени года и находясь при этом в любом удобном месте;
- дистанционно подготовить комфортные климатические условия внутри дома перед посещением, ведь приятней приезжать в загородный дом, если там заранее натоплено;
- в зимние морозы не придется переживать о разгерметизации отопительной системы, даже если нет возможности посетить загородный дом безотлагательно;
- получать извещения о текущих неполадках, находясь за пределами дома;
- мгновенно остановить работу отопления в аварийных ситуациях;
- использовать топливо в экономном режиме;
- предотвратить возникновение сложных последствий в аварийной ситуации, получив возможность отключить котел в любую минуту.
Благодаря GSM-контролю координация отоплением переходит на новый уровень, получив возможность влиять на текущие события, находясь (при этом) вдали от работающего агрегата. Эта опция открывает новые возможности для людей, проводящих много времени в дороге, не имея возможности осуществлять ежедневный контроль над работой отопительной системы.
Как решить вопрос с технической стороны
Вне зависимости от того, какая система подачи тепла отвечает за обогрев помещения (кроме, конечно, дровяных печей ручной загрузки и каминов), ее можно оборудовать электроникой удаленного управления котлом отопления.
Установка режима отопления при управлении котлом дистанционно
Связано это с тем, что большинство современных котельных установок имеют в своей структуре электронные платы согласования, через которые можно подсоединить дистанционные блоки. Если же оборудование для обогрева старых образцов не предусматривает такой модернизации (или оно самодельное), вопрос все же решаем.
На выбор потребителю есть три основных варианта как внедрить дистанционное управление котлом у себя в жилище:
- Используя специальные GSM модули управления отопительными устройствами;
- Подключая так называемый «умный термостат» через WI-FI;
- Оборудуя радиаторы многофункциональными терморегуляторами.
Использование сети Интернет
При нахождении отопительного прибора в зоне покрытия интернета возможно подключение термостата, работающего через сеть. Пользователь заранее задает стандарт температуры в комнате, и, если показатель опускается ниже этой отметки, автоматически изменяется режим обогрева. При этом информацию о своей работе устройство передает через работающий роутер WiFi.
Хозяин прибора может наблюдать за его работой через смартфон и при необходимости производить изменения программы. В данном случае в этом помогает провайдер, передающий данные. Для такого варианта необходим высокоскоростной интернет как в месте, где расположен котел, так и в доме, где находится пользователь.
Использование интернета позволяет оперативно синхронизировать данные и сообщать владельцу прибора обо всех проблемных ситуациях с помощью оповещений.
Устройство и принцип работы GSM-модуля для котла
По сути, GSM-модуль представляет собой вариацию мобильного телефона, поскольку использует тот же протокол связи.
Принцип работы прибора выглядит следующим образом:
- с помощью SIM-карты устройство подключается к сети GSM;
- затем оно соединяется со смартфоном;
- с гаджета можно подать сигнал на прибор;
модуль после получения сигнала изменяет настройки котла (повышает или понижает температуру, включает, выключает).
Сам модуль состоит из следующих конструктивных элементов:
- Термостат. Управляет температурой котла и подает сигнал на смартфон владельца о ее изменении. Многие модели позволяют задействовать и другие способы оповещения (световые, звуковые сигналы).
- Крепеж. База для монтажа приспособления. Обычно предназначена для установки на вертикальной стене.
- Блок питания. Элементы модуля не рассчитаны на работу со стандартным напряжением бытовой электрической сети. Поэтому им необходим блок питания. Обычно рабочее напряжение прибора составляет 9 В или 12 В.
- Антенна. Позволяет принимать сигналы в диапазон GSM, с помощью которых осуществляется управление модулем.
- Датчик. Определяет температуру котла и передает полученную информацию на термостат для дальнейшей обработки и уведомления владельца. Большинство датчиков способны работать при t от -50 о С до +99 о С. Это позволяет использовать их практически в любых условиях.
- Резервный источник питания. Представляет собой батарею или аккумулятор. Предназначен на случай отключения подачи электрической энергии или поломки блока питания. Обеспечивает продолжительную автономную работу устройства с полным сохранением функционала.
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Еще один необъемлемый элемент GSM-модуля для управления котлом – SIM-карта. Ведь именно с помощью нее прибор подключается к мобильной сети. Но ее придется приобретать отдельно. Некоторые производители кладут SIM-карту с подходящей тарификацией в комплект, но это редкость.
Режимы работы
Большинство существующих моделей устройств имеют два режима работы:
- Автоматический. Владелец прибора задает необходимые настройки, а девайс работает в соответствии с ними. Например, можно задать отключение котла при достижении определенной температуры и повторное включение после остывания.
- Ручной. В этом случае управление осуществляется полностью вручную. Для этого используют смартфон.
- Тревожный. По сути, это тот же автоматический режим. Но с одной оговоркой – система оповещает пользователя в случае чрезвычайных ситуаций (например, неожиданного повышения температуры сверх допустимых значений или самопроизвольного отключения котла).
Как выбрать GSM-модуль
При выборе GSM-модуля стоит обратить внимание на следующие параметры:
- Удобство управления. Со смартфоном все понятно – прибор управляется с помощью приложения. А вот если хозяин дома, взаимодействие с устройством происходит под другому. Наиболее распространенных способов управления два: физические кнопки и сенсорный экран. Модели со вторым вариантом удобнее (они показывают больше информации о работе системы отопления). Но стоят дороже. Кончено, есть и такие модели,, которые управляются исключительно со смартфона. Но их покупать не стоит – использовать подобные устройства не очень удобно.
- Комплектация. Базовый комплект поставки модуля – это антенна, внутренний термодатчик, крепеж и само устройство. Но бывают модели с расширенной комплектацией. Она может включать внешние температурные датчики, определители загазованности и другие компоненты. Комплект подбирают исходя из конкретных задач. Например, если цель – обеспечение максимальной безопасности, лучше брать вариант с датчиком загазованности. А если нужно просто дистанционно управлять котлом, подойдет минимальная комплектация.
- Количество каналов. Чем их больше, тем больше пользователей могут управлять прибором. В самых дешевых моделях два канала. Но если домочадцев трое или четверо, такой вариант совершенно не подходит. Поэтому чем больше человек в семье, тем больше должно быть каналов на модуле. При этом нужно иметь в виду, что многоканальные приборы обойдутся дороже.
- Емкость резервной батареи. Чем она больше, тем дольше устройство способно работать в автономном режиме. Нужно иметь в виду, что не стоит переплачивать за емкую батарею там, где в ней нет нужды. Она актуальна лишь в случае, когда в населенном пункте, где находится дом, часто и надолго отключают электричество.
Лучшие модели GSM-модулей для дистанционного управления отопительными котлами
Рассмотрим несколько актуальных моделей устройств, доступных на сегодняшний день для покупки.
КотелОК 2.0
Простая, недорогая и надежная модель российского производства. Стоимость изделия варьируется от 5 000 до 6 500 рублей.
Состоит из следующих компонентов:
- GSM-блок с антенной;
- панель управления;
- датчик.
Панель управления имеет широкий монохромный дисплей и четыре кнопки настройки. Хорошая антенна GSM обеспечивает хорошее качество сигнала.
Главный недостаток прибора:
управление с помощью SMS-команд (приложение отсутствует). Это не очень удобно.
Главное достоинство КотелОК 2.0:
возможность тонкой регулировки температуры системы отопления. Ее можно изменить вплоть до 0,1 о С.
Телеметрика 3
Компактный и удобный GSM-модуль. Имеет большой и максимально информативный монохромный жидкокристаллический дисплей. Управление осуществляется с помощью трех физических кнопок, которые расположены под экраном.
Главный плюс девайса
Универсальность. Его можно подключить не только к котлу, но и к любому другому устройству (например, кондиционеру).
Минус
Отсутствие комплектной наружной антенны. Конечно, возможна установка сторонней. Но это дополнительные расходы. Которые совершенно неуместны при высокой цене прибора (порядка 9 000 – 10 000 рублей).
Оптима-1 Тепломонитор
Простое, надежное и удобное в использовании устройство. Состоит из пары термостат – GSM-модуль. Умеет работать с несколькими котлами одновременно. Также возможно подключение к системе сигнализации.
Предусмотрено программирование на ближайшие семь дней для использования в автоматическом режиме. Есть защита от замерзания, что позволяет применять модель в условиях отрицательных температур.
Благодаря наличию в комплекте выносной антенны обеспечен устойчивый прием сигнала со смартфона владельца с почти полным отсутствием перебоев.
Главный минус устройства
Недостаточно информативный интерфейс. Дисплея тут нет. Вместо него используются индикационные светодиоды. Понятно, что всю нужную информацию с их помощью отразить затруднительно.
Стоимость прибора – от 8 500 до 9 000 рублей.
Дистанционное управление газовым котлом
Вся современная техника предусматривает возможность дистанционного управления, причем не только с пульта, а и со смартфона. Это очень удобно и дает возможность перед приездом хозяев включить в доме более комфортный режим.
Схема электронного устройства дистанционного управления газовым котлом предполагает наличие следующих составляющих:
- GSM-модуль, установленный в агрегате;
- комнатные или уличные датчики;
- антенна для принятия сигналов;
- аккумулятор, который обеспечивает питание, если нет напряжения в сети.

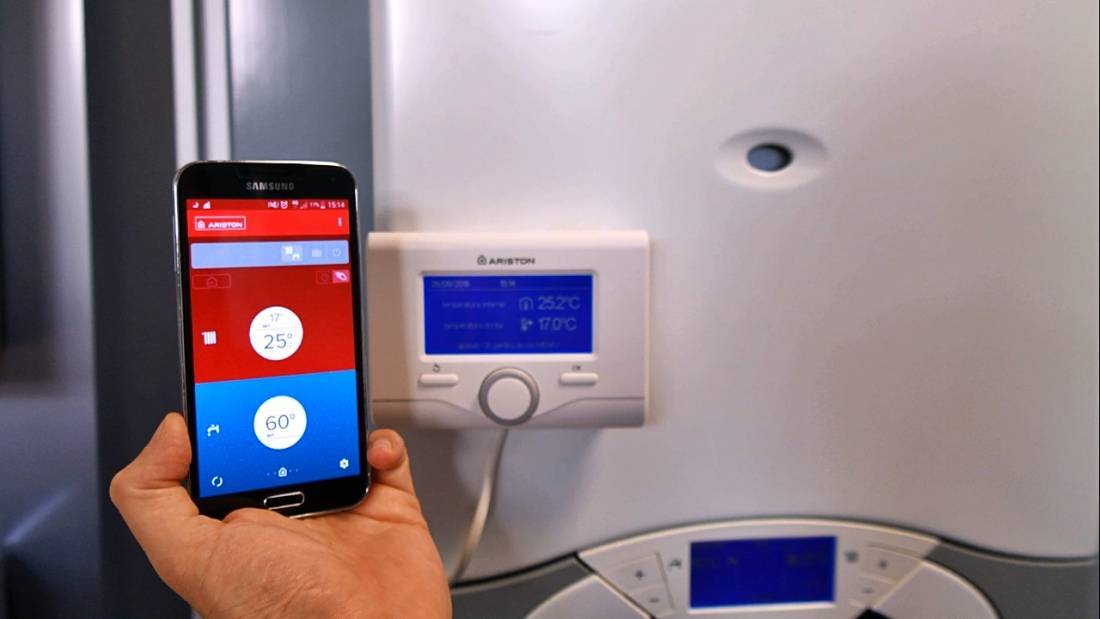

Чтобы управлять своим газовым котлом со смартфона, нужно установить на него специальное приложение. Оно подходит для версий ОС более iOS 4.3 и Android 2. После установки соответствующего приложения появляется возможность управлять агрегатом посредством отправки СМС со смартфона.
Посредником между смартфоном и газовым агрегатом является GSM-модуль. Он передает заданные режимы и в случае чего сообщает об аварийных ситуациях. Существуют модули разной степени сложности: с простейшими функциями бюджетных котлов, позволяющие работать с несколькими агрегатами.
Автоматическое управление позволяет контролировать множество характеристик. Их количество зависит от типа модуля и модели смартфона. Стандартные действия, которые можно произвести с телефона – это включить или выключить котел, установить желаемую температуру, получить код ошибки.
Самые современные устройства дают возможность передавать отопительному агрегату множество действий:
- переход на летний, зимний, экономный режимы;
- регулирование температуры ГВС;
- задание температуры для каждого помещения;
- отчет о расходе энергоносителя;
- программирование по времени суток.
Контроль за состоянием газового котла осуществляется с помощью множества датчиков:
- давления газа;
- температурные сенсоры воды на входе в котел и на выходе из него;
- температуры в помещении и на улице;
- сенсор пламени;
- фиксатор силы тяги.
Дистанционное управление позволяет оперативно вносить корректировки в отопление дома, что существенно экономит топливо.
Электрическая схема газового котла включает блоки электронных плат и их радиоэлементов. Можно рассмотреть пример схемы типичного агрегата Ariston UNO 24MFFI, которая отображает расположение элементов котла.
А – регулятор температурных режимов.
А11 – датчик пламени.
В – кнопка, позволяющая сбросить ошибку и осуществить перезагрузку устройства (Reset).
С – включение/выключение (Power).
D – переход в режим «Комфорт».
Е – регулятор температуры горячего водоснабжения.
F, G, H, I – светодиоды, которые показывают неисправности или определенные рабочие режимы.
J – разъем для подключения термостата.
K – реле подачи питания насоса.
…
L – реле питания трехходового клапана.
M – реле управления вентилятором.
N – реле газового клапана.
O – разъем управления пульта ДУ.
P, Q, R, S – перемычки, отвечающие за искрообразование, воспламенение, выбор температуры и плавного воспламенения с максимальной мощностью.
T – двухпроводной разъем внешнего термостата и управление заданной температурой.
U – блок питания электронной схемы.
Особенности устройства газового котла
Регулятор температуры газового котла – назначение и виды
Соединение CN301 контактной колодки, к которой подключается газовый клапан, циркуляционный насос, трансформатор и привод трехходового клапана.
К разъему CN201 подводятся термодатчики воды на подаче и «обратке», датчик дымохода, сенсор протока воды.
Разъем CN102 в положении А отвечает за настройку мощности воспламенения горелочного устройства. В процессе настройки красный сенсор будет моргать.
Перемычка CN101 на А выключает задержку возгорания, в положении В – включает опоздание на 2 мин.
CN104 – устанавливает работу в различных температурных диапазонах: А – 35-45ºC, В – 43-82ºC.
CN100 отвечает за настройку максимальной мощности агрегата.
