Какой должна быть конструкция дымоходной трубы

Лучшие модели дымоходов

Комплект Феррум 115 мм, 0,8 мм

Комплект Феррум 115 мм, 0,8 мм

Дымоход предназначен для установки на всех видах каминов. Имеет прямое подключение и оптимальных входной диаметр. Сварочные швы конструкции обладают герметичностью и не пропускают в дымовой канал конденсат. Дымоход имеет наружную оболочку, выполненную из оцинкованной стали. Между ней и стенками основной конструкции проложена минеральная вата, которая защищает кровлю от возгорания.

Достоинства:

• все швы изделия выполнены лазерной сваркой;
• в комплект входит всё необходимое для монтажа конструкции;
• повышенная пожарная безопасность;
• есть оголовок, защищающий дымоход от попадания в него осадков и листвы.

Недостатки:

• небольшая толщина стенок конструкции;
• высокая стоимость.

Комплект Дымок 115 мм, 0,5 мм

Комплект Дымок 115 мм, 0,5 мм

Бюджетный вариант. Внутренние трубы конструкции имеют обмотку базальтовой ватой Rocwool, устойчивы к деформации. Наружная оболочка выполнена из оцинкованной стали. Сварные швы выполнены по технологии TIG.

Достоинства:

• доступная стоимость;
• есть оголовок и переходник с одноконтурной на двухконтурную конструкцию;
• высокое качество использующейся в производстве изделия стали марки AISI.

Недостатки:

• в комплект не входит изоляционный материал для стыков конструкции с кровлей;
• есть только одно крепление к вертикальным сооружениям;
• не рекомендуется для установки на печи и камины, работающих на дровах.

Комплект Феррум 200, 0,8 мм

Комплект Феррум 200, 0,8 мм

Большой пропускной диаметр труб позволяет их устанавливать не только в частных домах, но и в офисных зданиях. Дымоход изготовлен из нержавеющей стали. Конструкция имеет высокую степень прочности.

Среди других достоинств:

• герметичные швы;
• хорошая изоляция;
• простота монтажа;
• высокий вынос;
• есть оголовки на внутреннюю и наружную трубы.

Главный недостаток:

высокая стоимость.

Феникс 120 мм, 0,1 мм

Феникс 120 мм, 0,1 мм

Дымоходы этого вида отлично походят для печей для бани. Подключаются они к задней стенке тепловых агрегатов. В дымоходах хорошая тяга. Она позволяет растопить печь до максимально возможной температуры. Верхняя часть конструкции имеет сужение и оголовок.

Достоинства:

• хорошая изоляция;
• высокие эксплуатационные характеристики;
• наличие подставки для бокового отвода;
• прочные стыковые соединения.

Главный недостаток:

высокая стоимость.

Комплект Вулкан 120 мм, 0,5 мм

Комплект Вулкан 120 мм, 0,5 мм

Конструкция выполнена из нержавеющей стали. Устанавливается она вертикально через отверстие в крыше. У дымоходов этого типа презентабельный вид. Они идеально подходят для загородных домов.

Достоинства:

• наличие утеплённого зонта и сборника конденсата;
• могут устанавливаться на медное печное оборудование;
• надёжность и прочность.

Главный недостаток:

высокая стоимость.

СНиП

Устройство дымоходов регламентируется рядом нормативных документов, требования которых обязательны для исполнения. В их числе строительные нормы и правила. Они определяют порядок установки системы дымоудаления и её эксплуатации.

Требования к монтажу дымоходов изложены в ДБН В.2,5-20-2001 и СНиП 2.04.05-91. Правила эксплуатации и требования пожарной безопасности к дымоходам определены СНиП 41-01-2003. Основное правило устройства каналов отведения дыма: одна печь – один дымоход. Он должен обеспечивать достаточную для вывода всего объёма дымовых газов тягу.

Диаметр дымохода не должен быть меньше размера сечения выходного патрубка печного агрегата или камина. Категорически запрещается устанавливать металлические дымоходы с толщиною стенок менее 0,5 мм. Такие изделия должны обладать повышенной термической и антикоррозийной устойчивостью. Дымовые каналы не должны иметь более трёх поворотов.

Из чего состоит стандартный дымоход?

На самом деле в конструкции очень много различных элементов, некоторые влияют напрямую, часть из них только сопутствующие, как например, хомуты, крепления и тому подобное. Однако многие думают, что в самой простой конфигурации канала, можно обойтись без некоторых частей. Это заблуждение, ведь спустя время, отсутствие любого элемента даст о себе знать. Без банальных хомутов не обойтись, одного герметика мало, да и скреплениями дела обстоят точно также. Так из чего состоит правильный дымоход?

1. Колена. Они нужны всегда, ведь правильный дымоход может и не пойти по прямой, нужен поворот, изгиб, а без этого приспособления никуда.
2. Тройник. Некоторые строители включают их в одну графу с коленом, однако это не верно. Тройник это полноценный элемент конструкции, который может включать выходы для более чем двух патрубков, имея при этом специальный профилактический люк, как правило, правильный канал этим и отличается.
3. Проходной патрубок, незаменимый элемент для преодоления перекрытий и стен, особенно в деревянных строениях.
4. Кронштейны, хомуты, что это и зачем, разобрали выше.
5. Разделка кровли – полноценный элемент системы, который позволяет провести герметичную проводку и сделать дымоход правильным и надежным.

Элементы дымохода

Возможные ошибки

К распространенным ошибкам при установке и использовании дымоходных конструкций относят следующее:

• Неправильный выбор высоты трубы.
• Переохлаждение или слишком сильное нагревание дымоотвода.
• Отсутствие отвода конденсата.
• Неверный выбор материала для сооружения конструкции.
• Отсутствие негорючих вставок.
• Не слишком надежный фундамент под кирпичным дымоходом.

Трубы для дымохода могут отличаться по материалам и конструктивным особенностям. Чтобы выбрать подходящий вариант, следует ориентироваться на тип печки и топлива.

Техника противопожарной безопасности

Устанавливать дымоход разрешается в соответствии с требованиями:

СНиП 2.04.05–91У.

ДБН В 2.5-20–200.

НАПБ А.01.001–2004.

Монтаж должны проводить только профессионалы. Сечение дымохода должно соответствовать значению, указанному производителем в инструкции, прилагаемой к котлу.

Требуемая высота дымохода обычно рекомендуется производителем, или она должна превышать 5 метров.

Если имеется горизонтальный участок, его длина не должна превышать один метр.

В конструкции необходимо предусмотреть возможность отвода конденсата, а также очистку дымоотводящего канала.

Как подключить дымоход

Все соединения деталей к патрубку твердотопливного котла выполняются термостойким герметиком, выдерживающим температуру в пределах 1250-1500 градусов.

Когда нет соответствия диаметра дымохода с размером дымоходного выхода, устанавливается переходник, чтобы создать плотный стык.

Как собираются детали

Любые одностенные, а также сэндвич, имеющие утепление, собираются только одним вариантом: «труба вставляется в трубу». Узлы соединения деталей дымохода не требуют установки дополнительных хомутов.

Если конструкция изготовлена из специальной, нержавеющей стали, сборка проводится только по конденсату. В этом случае, конденсат, а также возникающие смолянистые отложения, никогда не попадут наружу, они будут стекать вдоль стенок трубы непосредственно в конденсатоотвод.

Если в дымоходе используется ревизия и установлены тройники, сборка всех деталей выполняется «по дыму». Сборка вертикальных деталей, отходящих от тройника, проводится «по конденсату».

Если необходимо провести гильзовку канала, зазор, образовавшийся между трубой и каналом, должен быть больше 4 см. Он необходим, когда происходит расширение металла при нагревании.

Чтобы детали сэндвич дымохода имели более жесткое крепление, устанавливают заклепки или вкручивают саморезы.

Фиксация дымохода

Труба крепится к стене только специальными материалами.

Одностенная конструкция должен крепиться с шагом крепления 1,5 метра на всех вертикальных отрезках трубы.

Если сэндвич дымоход не имеет опорной конструкции, необходимо обеспечить фиксацией каждый элемент.

Если в системе использован тройник 45–87 градусов, или колено 45–90 градусов, монтаж проводится так, чтобы полностью была исключена нагрузка на поворотные части этих деталей.

Если для монтажа требуется установить дополнительную опору, используют напольную подставку, устанавливаемую под ревизию.

При возвышении дымоходной трубы над крышей больше 1,5 метра, в обязательном порядке под растяжку устанавливается скоба.

Проход сквозь перекрытия

Чтобы сделать проход сквозь стену дома или его перекрытия, необходимо воспользоваться строительными нормами, которые сегодня действуют на Украине.

Если сэндвич дымоход с утеплением проходит через деревянные стены, обязательно устанавливается походная гильза и накладывается еще один слой термоизоляции.

Когда монтируется дымоходная труба сквозь кровлю, строители должны установить специальную дополнительную деталь трубы, так называемую «крызу». Создаётся еще один дополнительный слой, состоящий из пожаробезопасных изоляционных материалов.

Завершающий этап строительства

Когда гильзуется кирпичный дымоход, его верхняя часть закрывается дополнительной деталью — окончанием.

Обычно верхушка трубы закрывается дефлектором или красивым грибком.

Если покрытие крыши здания выполнено из пожароопасного материала, типа битумной черепицы, на вершину дымохода монтируют специальный искрогаситель.

Если в доме установлен газовый котел, категорически запрещается монтаж дефлектора. Согласно действующим нормам, верхняя часть трубы газового устройства держится всегда открытой.

Общие требования к хорошим дымоходам

Определенной мощности котлам, печам или каминам соответствуют дымоходы с разными сечениями каналов. Эти сечения нужно правильно и точно рассчитывать. При слишком узком канале дым не будет успевать удаляться, тяга будет плохая, а отопительный прибор будет дымить. Вид материала часто имеет решающее значение, например, трубы дымохода в стене из газобетона требуют более надежной теплоизоляции, чем уличные трубы, но менее, чем трубы, проходящие сквозь дерево.

Предпочтительна круглая форма дымохода, в такой не бывает завихрений, вызывающих плохую или обратную тягу. При этом установка любого дымохода через стену предполагает оптимальную его высоту в 5-10 метров. При индивидуальном строительстве трубы длиной 10 метров — это что-то из области фантастики. А вот дымоходы короче 5 метров — достаточно распространенное явление, люди не слишком интересуются, как вывести трубу от печи правильно. При этом какая высота гарантированно обеспечить плохую тягу.

Если кровельное покрытие подвержено возгоранию, то на выведенный котловой или печной дымоход должен обязательно ставится искрогаситель в виде металлической сетки с ячейками 0,5х0,5 сантиметров. Возле отопительного прибора должна быть отличная вентиляция. Горизонтальные лежаки не должны превышать 1 метра (оптимально 0,6 метра). Более длинные горизонтальные участки ухудшают тягу и могут быстро засоряться сажей. В любом трубопроводе, особенно если это дымоход одностенный и из металла, должен быть предусмотрен сборщик для конденсата и отверстие (или дверца) для очистки от сажи. Желательно избегать углов в 90 градусов, один такой угол лучше заменить двумя в 45 градусов.

Общие требования

Существует немало требований общего характера, которые влияют на такой критерий, как высота трубы от конька

Например, обязательно принимаются во внимание расположенные рядом сооружения или высокие деревья. В этих случаях учитывают влияние на дымоход расположенных вблизи высотных зданий следующим образом: формируют так называемую «зону ветрового подпора»

Придётся дымоход удлинять минимум на 50 см для того, чтобы выйти из ветровой зоны и избавить её от попадания дыма от сгоревшего топлива в печах.

Аналогичные требования для печной трубы применяются в тех случаях, если её обустраивают в подсобном помещении, примыкающем непосредственно к зданию жилому. Основной вывод в таких ситуациях будет следующим: оголовок дымохода должен превышать по высоте зону ветрового подпора. Получаем вывод: минимальная длина трубы и её диаметр зависят от места, где располагается дымоходный канал, от особенностей крыши и расположенной в непосредственной близости территории.

Существуют несколько разных подходов для определения высоты дымохода для дома с плоской и скатной крышей.

Для плоской крыши этот параметр устанавливается так:

• минимальное значение высоты над кровлей составляет 120 см (это при отсутствии на ней парапетов и прочих заграждений);
• высота трубы над коньком плоской кровли должна быть увеличена в тех случаях, когда на ней есть заграждения (оптимально добавить ещё 1 м);
• определённые особенности возникают и тогда, когда на крыше располагается вентиляционная труба. Необходимо, чтобы дымоход был выше по высоте на 0,5 м и был отдалён от системы вентиляции не менее, чем на 5 м.

Для двускатной крыши приняты несколько иные стандарты и требования. На первое место выходит фактор удалённости от ската дымовыводящего канала:

• минимальное значение составит 50 см, если дымоход размещается ближе 1,5 м от конька;
• если он удалён на дистанцию в 1,5-3 м, то его высота должна быть такой же, как и наибольшая высота крыши;
• если удаление дымоотводящего канала составляет более 3 м, тогда конёк и дымоход должны образовывать линию с углом в 10 градусов.

Для крыш со сложной геометрией, например, четырёхскатных, расчёты лучше оставить специалистам, поскольку они значительно усложняются.

Для эффективной работы печи и отопления здания, нужно правильно выбирать конструкцию дымохода. Рассмотрим несколько наиболее популярных:

• кирпичный, самый простой и сохраняющий тепло. Однако сложен в изготовлении;
• на основе асбестоцемента. Простой и недорогой, но быстро способен терять тепло;
• стальной, двухконтурный. Один из часто встречающихся по совокупности своих показателей;
• керамический. Много весит и стоит дороже, зато обладает защитным слоем.

При самостоятельном обустройстве дымоходной трубы важно придерживаться рекомендаций опытных печников и строителей. Основные из них сводятся к следующему:

Для кирпичных дымоходов особенно важно добиться гладкой внутренней поверхности и отсутствия ощутимых швов в местах соединений.
Установка асбестоцементных и металлических конструкций выполняется с самого начала строго вертикально.
Для любых типов дымоходных труб необходима регулярная чистка от остатков сажи и нагара.
Чтобы снизить нагрузку от кирпичной конструкции, в нижней части трубы делают переход на более лёгкие материалы.
При определении сечения дымохода нужно отталкиваться от мощности отопительного оборудования и других его технических характеристик.
Колпаки на самом верху конструкции защитят от попадания внутрь птиц, насекомых и разнообразной грязи.
Если высота дымохода превышает 1,2 м, понадобятся дополнительные крепёжные элементы для всей конструкции в целом.

Сила тяги: как добиться идеального сгорания топлива

На саму силу тяги оказывают воздействие сразу несколько важных факторов:

• материал изготовления дымохода;
• высота фундамента над уровнем моря;
• температура дымовых газов на выходе из печи;
• форма поперечного сечения дымоходной трубы;
• гладкость или шероховатость внутренней поверхности;
• нарушение внутренней герметичности дымохода;
• температура и влажность наружного воздуха;
• вентиляция помещения с котлом или печью;
• полнота сгорания топлива;
• степень загрязнения котла (или печи) и дымохода;
• тип используемой горелки (модуляционная она или дискретная).

Первым делом вам нужно определить величину статической тяги дымохода, а измеряется в величине ∆p . Вот формула для расчета:

h=(∆p·Tp·Tн)/(3459·(Tp-1,1·Tн))

Тр – это средняя температура в трубе, а Тн – наружная температура. Измеряют ее по умолчанию в градусах по шкале Кельвина, но можно указать и по Цельсию, добавив +273.

Вычислить среднюю температуру не сложно

Обычно ее сообщают в технических данных к котлу, но важно также учитывать охлаждение. Это 1 градус на каждый метр кирпичной трубы, 2 градуса на метр стальной изолированной и 5 градусов на неизолированной

При этом значение наружной температуры желательно брать то, что характерно для лета как самого проблемного времени для тяги:

Сделайте аэродинамический расчет и узнаете точную необходимую высоту и диаметр дымовой трубы. Сама по себе величина тяги означает разницу плотностей воздуха и дымового газа, умноженные на высоту дома. Именно 5 метров дымохода обеспечивают разрежение и тягу для дыма.

Но что делать, если высоту трубы уже выше ставить нельзя, а тяга по определенным причинам еще недостаточна? Такое нередко бывает, когда дымовые газы остывают слишком быстро, особенно в холодное время года. Тогда для восстановления тяги нужный участок трубы просто утепляют.

Также помните, что реальная тяга всегда меньше статической из-за сопротивления движения газов внутри стенок трубы. Чем уже проходное сечение дымохода, и чем больше в нем изгибов, горизонтальных участков и тому подобное – тем хуже будет тяга, ведь на тягу влияет потеря давления по всей длине трубы.

Еще одна проблема, связанная с высотой дымохода, заключается в холодном воздухе из камина. Так, когда он не работает, из него выпускают холодный воздух с улицы. Происходит это тогда, когда оголовок дымохода находится ниже окончания вентиляционной вытяжки, или когда мансарда слишком большая и плохо утеплена.

Чугунная труба

Её используют, как альтернативу классическим кирпичным строениям, ведь затраты на постройку могут различаться более чем на 70%. Однако, несмотря на дешевизну, существенных плюсов у таких труб крайне мало. Все больше недостатков:

• Недолговечность, по причине не устойчивого материала к агрессивной среде.
• Быстрое прогорание стенок ведет к тому, что дым может попадать в помещение поначалу незаметно, сквозь не большие отверстия.
• Крайне высокий вес. Что требуется дополнительной «подушки».

Кроме того, не забывайте, чугунный дымоход выделяет значительно больше конденсата, чем любой другой и соответственно чугунная основа не так ловко справляется с кислотами. Как видим, в таких конструкциях все больше недостатков, чем реальных положительных сторон для человека. Поэтому зачастую их используют, желая сэкономить, но нужно понимать, что впоследствии понадобиться частый уход и ремонт.

Гофрированные трубы

Гофрированная туба представляет собой некую «пружину» из железной проволоки, которая обмотана фольгой. Причем последний элемент крепится к основной конструкции по особой технологии. Стенка гофры достаточно тонкая.

Это придает трубопроводам из нее следующие особенности:

• дешевизну;
• гибкость;
• низкую стоимость установки;
• возможность монтажа вне сооружений;
• способность к растягиванию и сжатию;
• возможность обустройства старых газоходов из кирпича.

У данного типа стальных труб есть и свои минусы. Из-за слишком тонкой толщины стенок (до 0.1 мм) гофра характеризуется небольшим сроком службы. В среднем изделия этого типа можно эксплуатировать в течение десяти лет. Поэтому монтировать их внутри конструкций допустимо лишь в несгораемой оболочке. Необходимо обязательно обеспечить возможность замены таких труб.

Гибкий нержавеющий канал имеет высокое аэродинамическое сопротивление. Поэтому сила тяги в таких дымоходах ниже, чем в гладкостенных аналогах. Создавать газоход из данного материала можно только для обустройства старых кирпичных каналов. При этом следует помнить, что монтаж данной конструкции снизит проходное сечение прямоугольного трубопровода приблизительно двадцать пять процентов.

Разновидности материалов для трубы дымохода

Чтобы дымоходная труба качественно выполняла свои функции, важно правильно выбрать материал, из которого она сделана. Кирпичная конструкция имеет много плюсов

Кирпичная конструкция имеет много плюсов.

Кирпич

Кирпичные трубы считаются достаточно хорошо изученным вариантом. Их можно вмонтировать в негорючую стену, что позволяет обустроить отопительную систему с одной печью на 2-4 комнаты. Минусом такой конструкции считается необходимость ее сооружения на этапе строительства дома.

Кирпичный дымоход делают из обожженного кирпича. Такие трубы считаются надежными и эффективными. Они безопасно выводят продукты горения. К недостаткам конструкции относят быстрое наполнение сажей и разрушение под влиянием температурных колебаний.

Чтобы нейтрализовать недостатки материала, в кирпичную трубу нужно вставить стальную. Это делают на этапе строительства или во время ремонта.

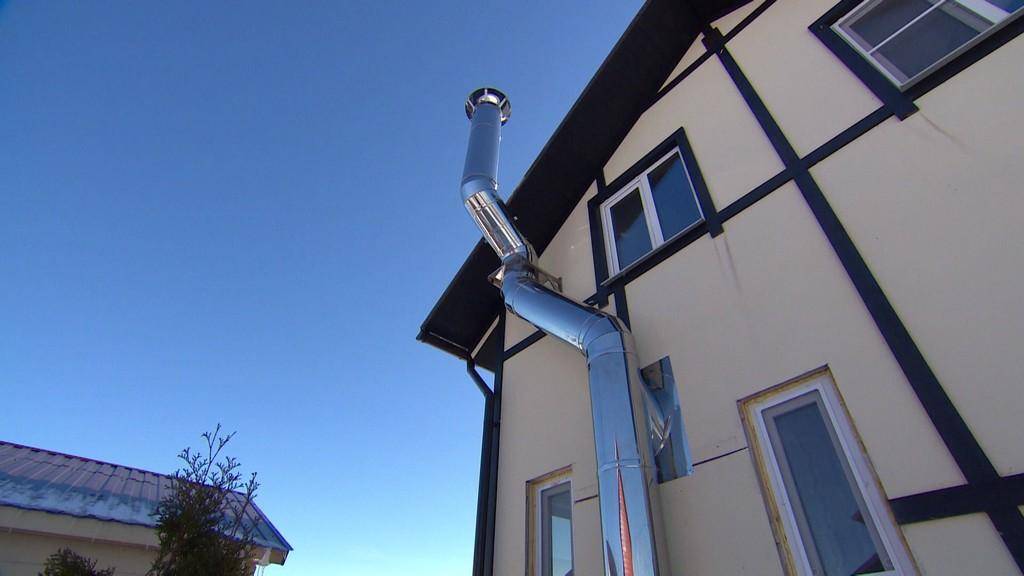

Сталь

Установка печных труб и дымоходов из нержавеющей стали считается наиболее удобным вариантом для самостоятельного монтажа дымоотвода. Производители предлагают такие трубы в виде сегментов. При этом в комплект входит достаточно много комплектующих.

Качественные изделия дополняют документами, в которых приводятся параметры трубы — толщина стенки, способ производства, марка стали.

Железные конструкции считаются универсальными. Их можно подобрать к разным видам отопительных устройств. К плюсам сооружений относят небольшой вес, простоту монтажа, современный дизайн и невысокую стоимость.

Стальные конструкции считаются очень популярными.

Асбестоцемент

Такие конструкции считаются не лучшим вариантом для отопления. Согласно исследованиям ученых, асбоцемент обладает канцерогенными свойствами. Причем его вред будет проявляться во время нагревания.

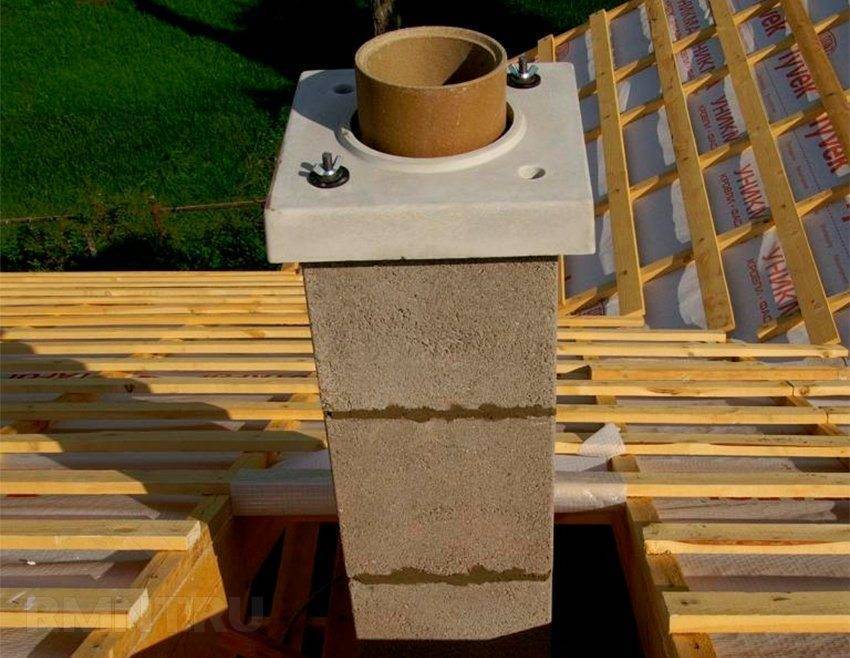

Керамика и бетон

Печные трубы из газобетона встречаются не так часто. Их редко эксплуатируют самостоятельно. Значительно чаще встречается комбинированный вариант, когда в бетон вставляют стальной дымоход.

Минусом бетонных конструкций считается большой вес. Для уменьшения массы в раствор часто добавляют керамзит.

Бетонные трубы отличаются длительным периодом эксплуатации. Этот материал считается недорогим и негорючим.

Еще одним хорошим вариантом для монтажа дымохода считают стеклокерамику. Материал способен выдерживать повышенные температуры. К тому же он считается химически инертным и не подвергается коррозии. За счет гладких стенок керамического дымохода на нем не накапливается сажа.

Минусом материала считается высокая цена.

Бетонная конструкция имеет много плюсов.
