Подключение пленочного пола
Одной из относительно новых разновидностей теплых полов являются модели, изготовленные из нагревательной пленки. Чтобы понять, как подключить теплый пленочный пол, необходимо разобраться в особенностях его устройства. Система состоит из нагревательных элементов (карбоновых или биметаллических), запаянных в тонкий слой термостойкого материала. По краям греющей пленки проходят медные проводники, которые подключаются к сети.
Выполняется подключение пленочного теплого пола по той же схеме, что и монтаж тепловых матов. Разница заключается в использовании специальной подложки, которую раскладывают по всей утепляемой поверхности. Для подложки используют материал, покрытый фольгированной пленкой. Она обладает способностью отражать инфракрасное излучение и направлять его в обогреваемое помещение.
Пленку, в отличие от матов, можно разрезать целиком. Это делается по линиям, указанным производителем. Они проходят по поверхности с интервалом в 20 – 30 сантиметров. Токопроводящие полосы изолируют только с одного края, а другой остается открытым, т. к. здесь будет осуществляться подключение к силовым проводам.

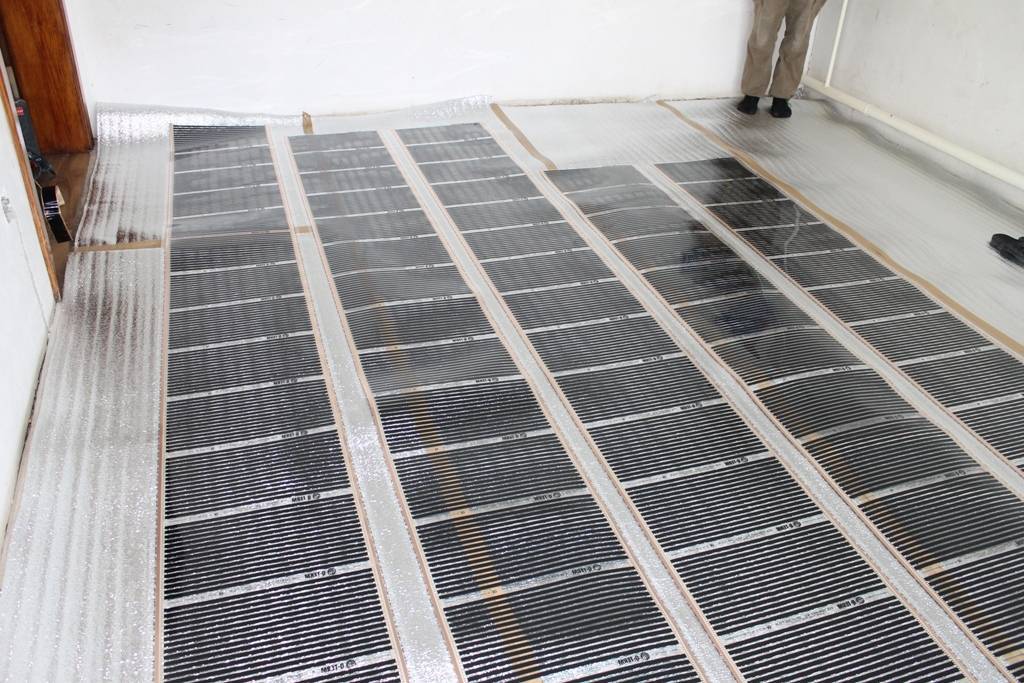

Пленочный теплый пол
Листы пленки раскладывают и соединяют между собой параллельным способом. В конце один провод из пары присоединяется к соседнему листу, а через другой осуществляют подключение инфракрасного теплого пола к термостату.
Универсальность пленочного теплого пола в том, что он совместим практически с любыми покрытиями. Особенно удачным выбором является ламинат. Хуже всего подходит ковролин из-за большой вероятности повреждения пленки при давлении на поверхность пола.
Как выполняется регулировка температуры теплых водяных полов
Большой популярностью пользуются системы с одновременным подключением нескольких водяных контуров отопления. Нагрев помещения одновременно выполняется с помощью традиционных радиаторов и теплых полов.
Нужен ли терморегулятор на водяной теплый пол
Терморегулятор для водяного тёплого пола является устройством, с помощью которого можно управлять системой отопления, регулировать нагрев теплоносителя и установить оптимальную температуру в помещении. В задачу блока входит следующее:
- Своевременно включать и выключать систему.
Было замечено, что после монтажа, комнатный регулятор температуры для водяных теплых полов позволяет сэкономить до 30% затрат необходимых для нагрева теплоносителя. Конечно, существуют народные способы контроля температуры жидкости в системе отопления, но, как правило, они малоэффективны, неудобны и часто приводят к нарушениям в работе.
Принцип работы регулятора температуры
Главной функцией регулятора является управление водяным теплым полом. В зависимости от сложности устройства, возможна, как полная, так и частичная автоматизация процесса отопления комнат.
- Простейшие ручные регуляторы – по сути, представляют обычный кран. Отсекающий вентиль регулирует давление в системе отопления. Ручной режим имеет множество недостатков, но часто применяется в основном для небольших помещений.
Программируемые термостаты-регуляторы способны одновременно контролировать сразу несколько контуров, изменять температуру нагрева в зависимости от времени суток и погодных условий. Автоматический контроллер регулировки давления позволяет установить наиболее комфортный режим для человека.
Существует еще один экономный вариант регулировки. На коллекторе обратки размещают температурное реле. Запитывают устройство таким образом, чтобы включение-выключение циркуляционного насоса контролировалось через термореле. Выставляется необходимая температура нагрева. Устройство самодельного регулятора достаточно простое, но не подходит для одновременного отопления нескольких зон.
Какой терморегулятор лучше для водяных тёплых полов
Для теплых полов надо поставить терморегулятор, который будет одновременно совмещать несколько важных функций:
Плавное электронное регулирование температуры – только в таком случае полностью исключается появление воздушных пробок.
Блок управления осуществляет контроль с учетом сразу двух показателей. Комнатные слаботочные терморегуляторы снабжены либо встроенным (для контроля температуры воздуха), либо выносным датчиком (по температуре теплоносителя).
Выбрать программируемый терморегулятор следует любителям комфорта. Блок управления имеет разные режимы, позволяющие включать нагрев полов по определенным часам, в зависимости от погодных условий и т.д.
Некоторые программаторы можно контролировать с помощью ДУ и системы GSM-оповещения. Недостатком программируемого решения является высокая стоимость блока и то, что установка терморегулятора на водяной теплый пол своими руками вряд ли возможна.
Как подключить водяные полы к терморегулятору
Подробная схема подключения терморегулятора к водяному теплому полу обязательно находится в комплекте, предоставленном изготовителем. Монтажные работы проводятся следующим образом:
Устанавливается короб для терморегулятора.
Чтобы правильно разместить регулятор, необходимо поднять его на высоту приблизительно 120 см от уровня пола. Схема соединения терморегулятора обязательно подразумевает установку сервопривода, регулирующего подачу воды.
Как правильно регулировать водяной теплый пол
Независимо от того, чем именно планируется регулировать нагрев теплоносителя, следует помнить основные правила, ограничивающие эксплуатацию теплых полов.
Большинство напольных покрытий имеет ограничения, связанные с температурой нагрева поверхности материала. Так для ламината и паркетной доски установлен предел в 28-29°С.
Точно выставить температуру с помощью ручного механического терморегулятора не получится. Оптимальным будет выбор электронных программаторов, особенно если планируется регулировать нагрев нескольких зон отопления.
Расчет мощности и температуры тёплого водяного пола
Калькулятора выбора мощности отопительного котла
Калькулятор расчета количества секций радиаторов
Калькулятор расчета метража трубы теплого водяного пола
Расчет теплопотерь и производительности котла
Расчет стоимости отопления в зависимости от типа топлива
Калькулятор расчет объема расширительного бака
Калькулятор расчета отопления ПЛЭН и электрокотлом
Расходы на отопление котлом и тепловым насосом
Процесс установки терморегулятора
Установка терморегулятора производиться в специально подготовленное место, провода подвода напряжения ,теплого пола, и датчика теплого пола уже были выведены при монтаже теплых полов.
Принципиальной разницы в установке механических и электронных терморегуляторов нет, но ниже будет описан процесс установки электронного регулятора с функциями программирования и памятью.
Схема подключения очень понятно нарисована на задней крышке.
Мы видим клеммные колодки:
— для подсоединения к сети;
— к проводам теплого пола;
— датчику температуры пола;
— и заземлению (клеммная колодка заземления есть не на всех регуляторах).
Подключаем все по схеме, укорачиваем до нужной длины все провода, очищаем изоляцию, затягиваем клеммные колодки.
Провода теплых полов имеют экранированную оплетку, жила по центру подключается к колодке теплого пола, а экранированная жила — к колодке заземления.
Выше я писал, что колодку заземления имеют не все терморегуляторы, так же как и не во всех квартирах имеется заземление.
У тех у кого заземления нет, можно на проводах теплого пола его просто обрезать и зазоизолировать.
у кого заземление есть целесообразно подключить его к заземлению от сети через дополнительную колодку, т.к клеммная колодка регулятора 3 проводов не вместит.
После того как соедините все провода, убедитесь в надежности соединений, и произведите крепление корпуса к подразетнику, как правило, для этих целей достаточно закрутить всего 2 самореза.
В моем случае для установки, требуется располовинить корпус, на некоторых регуляторах просто нужно снять лицевую крышку.
Неисправности
Надежность термостатов зависит от качества комплектующих, из которых изготовлены устройства.
Типовые неисправности:
Механические повреждения – часто встречающиеся поломки для приборов низкой ценовой категории
Неаккуратное обращение приводит к выходу из строя кнопок, колесиков и лицевых панелей.
Важной составляющей термостата является контактное реле, ресурс которого ограничен количеством циклов включения-выключения. Со временем деталь изнашивается и питание перестает подаваться на греющий кабель;
Скачки напряжения в электросети гарантированно выводят из строя электронную «начинку» контроллера;
Неправильное подключение прибора может привести к короткому замыканию и порче устройства.

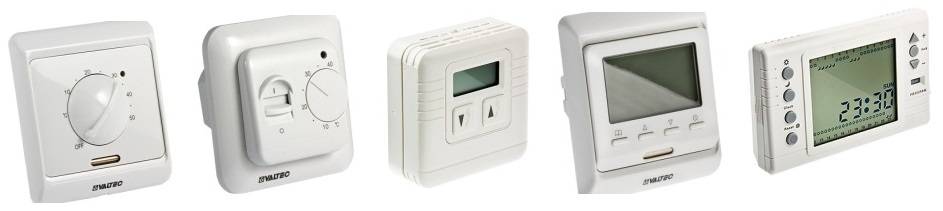

Терморегулятор для теплого пола три разновидности и их принципиальная разница
Современные электрические системы теплых полов могут быть оборудованы тремя типами контроллеров – они различаются и принципом управления режимами работы полов, и своими возможностями.
- Механический терморегулятор для теплого пола – его еще называют интуитивным. На этом устройстве вы не обнаружите никаких делений с указанием рабочей температуры, никаких кнопок и других элементов современной электроники. Все, чем располагает это устройство, – это круговой переключатель, чем-то напоминающий регулятор освещения под названием диммер. Крайнее левое положение является выключателем, а поворот рычага по часовой стрелке увеличивает температуру подогрева пола. Интереса данное устройство представляет мало – многие подобные модели даже не в состоянии отключать нагреватели по достижении заданной температуры. Экономного потребления энергии от полов, оборудованных такими терморегуляторами, можно не ждать.
Терморегулятор для теплого пола
- Цифровой терморегулятор. Это усовершенствованный вариант интуитивного устройства – он ушел далеко от своего примитивного собрата и имеет цифровое табло, на котором указывается фактическая и заданная температура нагрева пола. В отличие от своего сородича, это устройство уже отключает нагреватели при достижении определенной температуры, а включает их в работу только после того, как температура пола снижается на несколько градусов. Установка такого терморегулятора теплого пола позволяет экономить львиную долю электрической энергии. Такие устройства могут быть двух типов.
- Устанавливаемые в подрозетник – по своим габаритам они ничем не отличаются от розетки или выключателя.
- Устанавливаемый в электрический щиток. Данные устройства в полной мере схожи с двойными или даже тройными автоматическими выключателями. Благодаря своим компактным размерам, эти устройства имеют не очень удобную систему управления – как правило, это три кнопки, с которыми приходится иметь дело, нажимая их по несколько раз, чтобы добиться нужного режима работы.
Электромеханический терморегулятор для теплого пола фото
- Программаторы. Продвинутый вид терморегуляторов для теплого пола – по сути, это устройство можно назвать полноценным микрокомпьютером, который позволяет задавать режим и график работы системы теплого пола на неделю, а то и на месяц вперед. Приведу простой пример программирования, чтобы вы понимали, о чем идет речь. График работы теплого пола, управляемого программатором, может выглядеть следующим образом: в 5 часов утра теплый пол включается и к вашим утренним процедурам он уже полностью нагреется; в 7 часов он выключается, а вы благополучно отправляетесь на работу. То же самое происходит и вечером, когда вы возвращаетесь с работы – этот график вы можете настроить индивидуально, причем каждый день недели (а в некоторых устройствах и месяца) он может быть разным. Такие программаторы бывают двух типов.
- Однозонный – он контролирует и поддерживает заданную температуру в одном помещении.
- Многозонный. Позволяет разбивать одно помещение на несколько зон и поддерживать в них свою собственную температуру пола. Вопрос, как настроить такой терморегулятор теплого пола, достаточно сложный – здесь либо специалист нужен, либо придется досконально штудировать инструкцию.
Как настроить терморегулятор теплого пола
Ну вот, с разновидностями и особенностями терморегуляторов для теплого пола мы разобрались, теперь остается изучить принцип его подключения.
Виды терморегулятора для теплого пола и не только
Эти полезные приборчики можно классифицировать по разным принципам – по размещению, по используемым датчикам, по типу. Тем не менее, самой понятной можно назвать классификацию по принципу действия.
- Электронно-механический.Это самый простой вид термостатов. По принципам своей работы он похож на терморегулятор на утюге. Задавать конкретное значение температуры не получится. Можно только поставить колесико в нужное вам положение, и по ощущениям увеличивать его и уменьшать. Из достоинств подобного приборчика – простота и низкая цена.
- Цифровой (электронный). По принципу действия он похож на механический. Только температура задается при помощи сенсоров или кнопок. Можно задать конкретное значение температуры.
- Программируемый. Эти приборчики не только поддерживают в помещении определенный температурный режим, но и идут дальше. Например, они могут отключаться в отсутствии хозяев или начать нагревать помещение за определенное время перед их приходом.
Типичные неисправности электронных терморегуляторов
Нарушение контакта проводов в клеммной колодке
Одной из основных причин отказа терморегулятора является плохой контакт при подключении к нему проводов, что и продемонстрировано в примере ремонта. Иногда винты в клеммной колодке вращаются туго, и кажется, что провод зажат достаточно крепко, чего на самом деле не произошло.
Поэтому перед монтажом терморегулятора нужно в обязательном порядке закрутить до упора каждый из винтов клемм и отвернуть обратно, чтобы оценить, с каким усилием нужно затягивать винты при зажиме проводов.
Чтобы исключить попадание изоляции проводов в отверстия клемм нужно ее снимать на достаточную длину.
Отказ датчика температуры
В терморегуляторах предусмотрена проверка исправности терморезистора и информирование в случае его выхода из строя. В простых терморегуляторах начинает мигать индикаторный светодиод, а в дисплейных на экран выводится сообщение об ошибке.
При сообщении об ошибке датчика в первую очередь нужно убедиться в надежности его подключения к терморегулятору. Если подключен надежно, то отсоединить датчик от схемы и мультиметром измерять его сопротивление, которое указано в паспорте или на корпусе прибора.
Если данных нет, то следует исходить из того, что в зависимости от температуры окружающей среды сопротивление терморезистора составляет от 6 до 30 кОм. Дополнительно можно убедиться в исправности датчика температуры, обхватив его рукой. При нагреве от тела сопротивление должно изменяться, обычно уменьшается.
Если сопротивление датчика температуры не укладывается в диапазон, указанный выше и не изменяется при его нагреве, значит, терморезистор неисправен и подлежит замене.
Отказ радиоэлектронных компонентов
Если терморегулятор не подает признаков работы, то причиной может быть выход из строя токоограничивающего сопротивления и конденсатора, электролитического конденсатора (обычно он раздувается сверху) для сглаживания пульсаций и электромагнитного реле.
Если есть небольшой опыт по проверке и замене радиодеталей на печатной плате, то с такими неисправностями домашний мастер вполне может справиться. Если нет мультиметра, то ремонтировать можно простой заменой перечисленных выше радиодеталей заведомо исправными.
Датчики регуляторов водяного пола
В зависимости от отслеживаемой среды датчики терморегуляторов бывают:
- контроля температуры теплого пола;
- контроля температуры воздух.
Датчики состояния воздуха обычно находятся в корпусе термостата. С одной стороны это удобно — нет мороки с установкой, а с другой — создает определенные сложности. В том смысле, что располагать термостат нужно с соблюдением целого ряда условий:
- рядом не должно быть источников тепла или холода;
- на него не должен попадать солнечный свет, и сквозняка рядом тоже быть не должно;
нужно поставить термостат так, чтобы датчик воздуха максимально точно отображал температуру в помещении, потому располагать их желательно на высоте 1-1,5 метра.
Датчики температуры пола выносные. Это небольшое устройство, которое закреплено на конце длинного кабеля. Этот прибор должен быть закреплен в полу на расстоянии не менее 0,5 м от стены. Его размещают на равном расстоянии от ближайших труб с теплоносителем. Второй конец заводится на терморегулятор и подсоединяется к соответствующим клеммам.
Устанавливается датчик пола в процессе монтажа труб, до заливки стяжки. Для того чтобы была возможность замены (они иногда выходят из строя), имеет смысл уложить гофрорукав. Конец рукава, оказавшегося в стяжке, нужно заизолировать, чтобы в него не попадал раствор. Второй конец уложить в штробу на стене и завести на монтажную коробку термостата. Такая установка датчика температуры водяного пола хлопотная, но позволяет в процессе эксплуатации пола без проблем менять вышедшее из строя устройство.
Лучше датчик устанавливать в гофрошланге, тогда его можно будет поменять
При использовании настильной системы принцип монтажа остается таким же, но тогда гофрированный рукав нужно будет крепить к конструкции и следить за тем, чтобы он не пережимался.
Примерная схема устройства водяного пола с регулятором температуры и датчиком
В зависимости от толщины стяжки и типа планируемого напольного покрытия (твердое или мягкое) может потребоваться защитная оболочка провода разной плотности. Есть как мягкие провода, так и жесткие. Для установки под плитку есть модификации стойкие к агрессивным средам (нужны, если гофорорукав использовать не будете).
Подготовительные работы
Перед тем как приступить к подключению регулятора, необходимо провести ряд подготовительных действий. Для начала определяют, где он будет располагаться, учитывая ряд нюансов:
- Прибор не устанавливают там, где он может попадать под прямые солнечные лучи, не рекомендуется установка и на сквозняках. Особенно это касается моделей со встроенным датчиком, которые будут регулировать температуру по воздушному потоку комнаты.
- Нежелательно устанавливать регулятор и на наружных стенах, контактирующих с улицей, так как это может привести к неверному снятию показаний.
- Высота установки прибора — не менее важный момент. Предписана установка на высоте не ниже 400 мм.
- Запрещается устанавливать приборы регулировки температуры в помещениях с повышенной влажностью, так как практически ни одна модель не оснащается влагозащитным корпусом. Следовательно, если пол с обогревом находится в ванной, душевой или бане, то сам регулятор необходимо вынести в соседнюю комнату, где он не будет подвергаться избытку влаги.
- Термодатчик необходимо располагать не ближе 500 мм от стены, в случае кабельной модели пола — между витками по центру. Если используется плёночный вариант, то головка термометра располагается по центру карбоновой нагревательной полосы.
Для более удобного и комфортного монтажа рекомендуется использовать удлинённый подрозетник 60 мм. Это позволит свободно расположить все подключённые к прибору провода.
Для пола с обогревом рекомендуется провести отдельную выделенную линию питания с медным кабелем с сечением проводов 2,5 мм, которые вполне смогут выдержать нагрузку до 3,5 киловатт. Причём линия должна быть оснащена отдельным автоматическим выключателем на 16 ампер.
Прежде чем начать подключение, необходимо проделать штробу от места установки прибора к полу. В ней должно поместиться две гофротрубы диаметром 10 мм. В одной из них будут проходить провода к «холодным концам», в другой — линия датчика температуры. Особенно полезно располагать в гофрированной трубке датчик, так как они часто могут выходить из строя, и чтобы не вскрывать каждый раз покрытие, будет достаточно просто вытянуть старый и столь же легко вставить новый.
Если стяжку рассчитывается делать довольно толстую (35–50 мм), то гофротрубки можно не погружать в штробу на полу. В противном случае придётся подготовить соответствующую канавку и здесь. Концы гофры следует заглушить, чтобы в процессе туда не попал раствор.
Правила подключения кабельного пола
Перед началом основных работ поверхность необходимо хорошо выровнять, а вдоль стен закрепить демпферную ленту. При монтаже теплого пола на первом этаже дома обязательно укладывают теплоизоляционный материал. Если под перекрытием есть отапливаемое помещение, то нагревательный кабель можно укладывать на черновой пол.
В первую очередь протягивают силовые провода нагревательного элемента к терморегулятору. При этом соединительная муфта должна располагаться в бетонной стяжке.
Последующие работы предполагают выполнение таких действий:
Укладывается монтажная лента поверх чернового пола или теплоизоляционного материала.
Кабель укладывают удобным способом. Способ укладки можно выбрать любой, но чаще всего мастера выбирают змейку
Очень важно контролировать процесс укладки и следить, чтобы линии кабеля не пересекались.
На монтажной ленте имеются специальные фиксирующие элементы, которые позволяют равномерно распределить и надежно закрепить нагревательный элемент.
Далее берут датчик и помещают его в пластиковую трубу.
Выполняется тестирование системы, проверяется соответствие сопротивления кабеля паспортным значениям.
Заливается бетонная стяжка.
Как работает терморегулятор?
Терморегулятор используется для поддержания стабильной температуры в «теплой» системе, а также для включения и выключения нагревательных матов (пленки). Прибор «считывает» показания датчика температуры и автоматически отключает электропитание, как только пол нагреется до необходимого предела. При этом сам остается в рабочем режиме и продолжает контролировать ситуацию. Если датчик известит об отклонениях в температурном режиме, терморегулятор опять запустит электричество в систему и пол начнет нагреваться.
Самые популярные и надежные термостаты – механические и обычные электронные. Более сложные – электронные программируемые. Несмотря на значительную разницу в своей «начинке», принцип подключения терморегуляторов очень похож.
В комплект к терморегулятору входит датчик температуры, монтажная коробка, клеммы, инструкция по монтажу и эксплуатации
Это интересно: Как правильно подключить теплый пол
Варианты регулировки температуры водяного теплого пола
Трехходовой клапан с ручной регулировкой температуры теплоносителя.
Регулировать степень нагрева теплоносителя в водяном низкотемпературном контуре можно двумя способами:
- вручную;
- автоматизировано.
При этом есть две схемы подключения теплого пола к терморегулятору – это через коллекторный узел или трехходовой (двухходовой) клапан. Во втором случае регулировка заключается в изменении пропорции подмеса подачи и обратки.
Также можно регулировать температуру запорной арматурой на гребенке. Прокрутили на несколько оборотов, подождали пока температура в помещении выровняется, если результат не устраивает, внесли изменения. Процесс занимает много времени, к тому же точно подобрать необходимую температуру очень сложно, а если учитывать, что погода постоянно меняется, то и вовсе невозможно. Установка терморегулятора теплого пола, который регулируется вручную, обходится дешевле, но мороки с ним больше.
Другое дело автоматизированный метод контроля температуры теплоносителя. Независимо от метода подключения труб теплого пола (через коллектор или трехходовой клапан). Регулировка температуры теплоносителя осуществляется сервоприводом. Он, в свою очередь, подключается к термостату, который снимает показания температуры воздуха или стяжки посредством датчиков. Все что вам необходимо в этом случае – это просто выставить необходимый режим обогрева.
Виды терморегуляторов. Подключение терморегулятора теплого пола.
При монтаже теплого пола при помощи нагревательного кабеля, подключение инфракрасного обогревателя теплого пола осуществляется только с использованием специально купленного или идущего в комплекте терморегулятора.
Как работает терморегулятор, разновидности терморегуляторов
Принцип работы терморегуляторов заключается в поддержании заданной температуры на одном уровне. Т.е. информация идет от датчика температуры, установленного в определенном месте под напольным покрытием. В случае, остывания или перегрева пола срабатывает реле, включающее или выключающее нагрев кабеля. Существуют различные модели терморегуляторов. Обычные механические, температура которых регулируется с помощью колесика на панели управления. И с электронным дисплеем. На таких терморегуляторах используется два варианта управления – кнопочное и сенсорное.
Помимо основной функции некоторые модели могут работать по таймеру, что позволяет сэкономить электроэнергию. Умные сенсорные модели позволяют устанавливать сразу несколько временных промежутков включения. На этом их преимущества относительно механических или бюджетных электронных моделей не заканчивается. Некоторые термостаты способны анализировать температуру прогрева воздуха в помещении со срабатыванием автоматики при достижении определенных показателей температуры.
Оптимальное место для терморегулятора
При подключении регулятора теплого пола с системой дополнительного контроля наружного воздуха стоит обратить внимание на то, чтобы на него не попадали прямые солнечные лучи, отсутствовал сквозняк и крепление было не на наружной, а на межкомнатной (внутридомовой) стене. Прибор не стоит устанавливать ниже 40 см от поверхности пола
Остальных критериев по выбору высоты нет. Следует только учесть удобство пользования и расположение температурного датчика, для удобства монтажа. Терморегуляторы по большей части не являются влагостойкими. Поэтому при монтаже теплого пола в ванных или саунах, их устанавливают в соседних помещениях.
Помимо самого термостата, существует некоторые моменты по подключению датчика теплого пола. Расстояние от стены должно быть не менее 50 см, а сам наконечник должен располагаться между витками нагревательного провода. Если рассматривать пленочный пол, то требования все те же, единственное отличие в расположении датчика на полосе нагрева карбоновой пленки.
Начнем с того, куда должен крепиться регулятор теплоты. Для него в стене сверлится обыкновенное отверстие с помощью коронки 68 мм под розетку.
Глубину стоит чуть увеличить, т.к. проводов в приборе достаточно много. Питающий провод должен быть отдельный от других розеток. Его следует тянуть от щитка выключателей с введением в схему отдельного АЗВ (автоматический защитный выключатель). Кабель, как правило, достаточно выбрать с жилами на 2,5 мм. Все зависит от обогреваемой площади, соответственно от потребляемой мощности. АЗВ берут на 16 ампер. Далее подготавливают штробу. Делают ее с учетом крепления внутри двух гофр отдельно датчика температуры и отдельно всей остальной проводки. Это связано с тем, что датчики иногда выходят из строя и доставать, а главное монтировать обратно термодатчик в готовой схеме монтажа будет намного удобнее.
Электрический монтаж регулятора выглядит следующим образом
Питание 220В подключается к «1 и 2» контакту, важно соблюдать полярность фазы и нуля. Сам теплый пол подключается к контактам «3 и 4» и подключение датчика теплого пола (температуры) осуществляется в разъемы «6 и 7»
После подключения еще раз проверьте правильность установки наконечников проводов в нужные гнезда контактов. После чего можно делать пробный запуск. Пробный запуск выполняйте на этапе монтажа, чтобы, в случае чего, не пришлось вскрывать напольное покрытие или стеновую штробу.
Если происходит изменение температуры как по факту, так и по показаниям на дисплее терморегулятора, то все работает и можно завершать монтажные работы. В случае, если идет нагрев теплых полов, а показания температуры на регуляторе не меняются, то возможно не исправен или не правильно подключен термодатчик. Тогда необходимо еще раз все тщательно проверить.
Подключение терморегулятора к пленочному полу.
Схема подключения практически ничем не отличается от схемы с помощью греющего кабеля. Отличие в том, что датчик температуры монтируется без гофры. Головка датчика ложится на черную греющую полосу карбоновой пленки.
Функции и преимущества
Основная функция термостата для теплого пола — удерживать заданную температуру. Это достигается путем включения/выключения подогревающих элементов. Получается, что регулятор теплого пола экономит электричество, ведь система включается только периодически, когда контролируемая температура понижается. Потому, при наличии такого устройства, отопление получается более экономным, и, несмотря на то, что устройство недешево, оно окупается в срок от нескольких месяцев до одного года (зависит от стоимости выбранной модели).
Инфракрасный теплый пол под ламинат укладывали многие. По отзывам — греет прекрасно
Есть еще один плюс у такого решения — при исправной работе датчика греющие элементы не будут перегреваться, что увеличит срок их эксплуатации и предотвратит выход из строя нагревателей из-за превышения температуры.
Система может работать и без термостата. Но тогда функции этого устройства придется выполнять человеку: включать/выключать подогрев по мере необходимости. При таком устройстве и комфорт будет ниже, и экономии не будет. К тому же существует риск перегорания греющих кабелей, если вы забудете или не вовремя выключите систему.
