Как работает термопара в газовом котле?

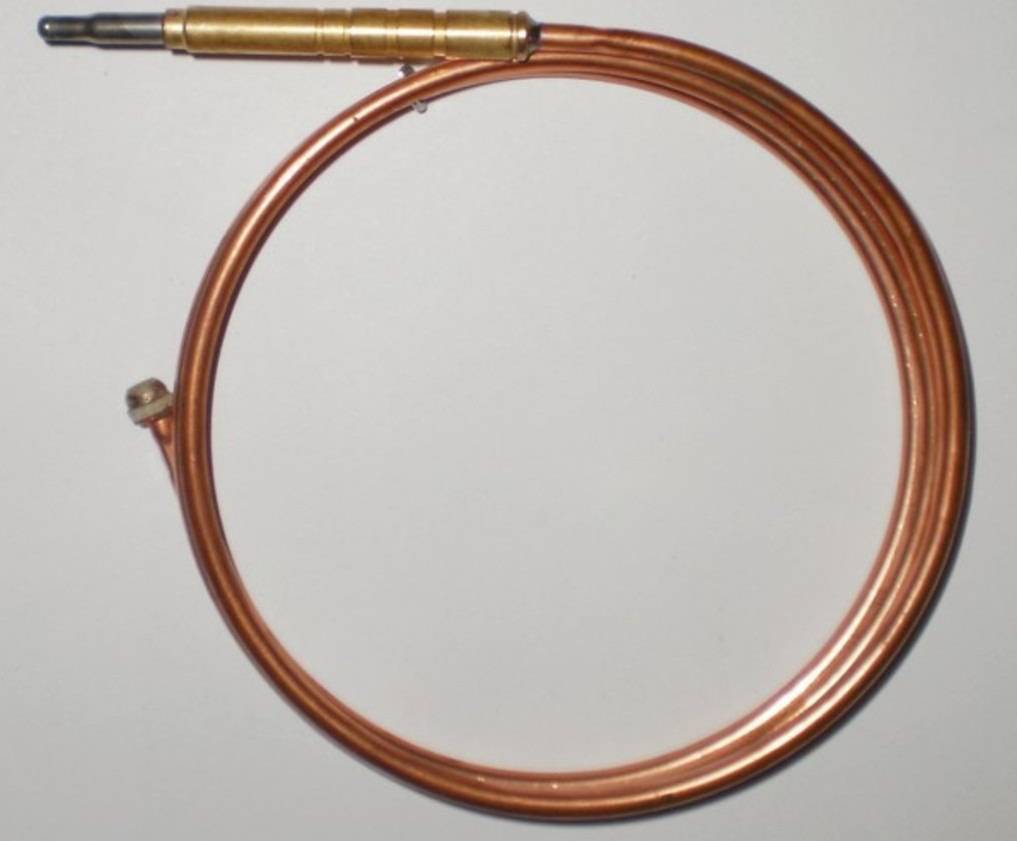

Что такое термопара для газового котла

Чтобы понять, как работает термопара, нужно сначала определиться, что она собой представляет. Только в этом случае вы сможете поменять ее в случае неисправности и проверить ее работу.

Вы можете найти ответ на вопрос: «Что такое термопара?», в специальных документациях. Однако мы предлагаем вам объяснение устройства этого элемента простым языком.

Что такое термопара:

1. Термопара представляет собой устройство контроля за оборудованием. Она состоит из двух проводников разного типа.
2. Проводники термопары обязательно должны контактировать между собой. Такой контакт обеспечивается в одной или двух точках устройства.
3. Благодаря разнотипности проводников в термопаре, нагреваясь, они создают между собой напряжение. Это напряжение учитывается в процессе работы газового котла.
4. Именно благодаря проводникам и их характеристикам, вам не придется применять внешнее возбуждение газового котла. Эти детали могут питаться автономно.

Таким образом, термопара является датчиком контроля температуры в котле. Она имеет очень простое устройство, за счет этого обеспечивается ее универсальность.

Есть лишь одно правило касательно выбора термопары

При покупке подобного устройства нужно обращать внимание на качества фиксации точек соединения проводников. Если данный параметр выполнен не качественно, то устройство может давать погрешность больше чем в один градус

Это недопустимый показатель для газового оборудования.

Руководство по ремонту газконтроля

Если газ на плите гаснет, то проблема может крыться не только в термопаре. Однако чаще всего дело именно в ней.

Основной признак проблем с газконтролем – после розжига конфорки и отпускания ручки или кнопки открытия «голубого топлива» пламя сразу тухнет. Это происходит из-за перекрытия клапана, так как термо-ЭДС для поддержания его открытым отсутствует либо недостаточна.

Причины шума конфорок газовых плит подробно изложены в статье, с полезной информацией которой стоит ознакомиться.

Самостоятельно выполнять проверку, производить ремонт и замену термопары в газовой плите своими руками следует только при полном перекрытии газа. Сначала необходимо закрыть вентиль на баллоне с газовой смесью или трубе с метаном, а только потом приступать к каким-либо работам. Также не стоит забывать об отключении электроснабжения, если в конструкции есть энергозависимые приборы.

Наконечник термопары располагается непосредственно возле конфорки и газового огня. А в духовке его найти можно возле рассекателя пламени в верхней части духового шкафа. Этот кончик должен быть без нагара, минеральных отложений и каких-либо повреждений.

Если рабочий наконечник термопарного датчика покрыт окалиной, то ее в обязательном порядке следует счистить наждачной бумагой. Чем больше нагара, тем меньше тепла доходит до термопары, а тем меньше она соответственно создает ЭДС. Полученных милливольт может банально не хватать для открытия электромагнитного клапана.

Как проверить перед заменой?

Термопара обычно имеет один наконечник для установки возле огня. Но есть и варианты с двумя или тремя кончиками контроля температуры. Их обычно используют в духовках, однако все зависит от конкретной модели плиты.

У термопар с несколькими рабочими наконечниками имеется особенность – если лишь один из них не нагрет или вышел из строя, то электромагнитный клапан окажется закрыт. Поэтому, чтобы точно найти причину проблем, подобные термопарные устройства проверять придется особенно внимательно. Неисправным может быть лишь один из датчиков.

Еще один момент – проводники термопары на участке до клапана должны быть натянуты или болтаться в корпусе плиты. При этом их подсоединение к электромагниту должно быть жестким, висящий «на честном слове» разъем здесь недопустим.

Выпускаются рассматриваемые устройства с длиной от 40 до 130 см. Выбирать по этому показателю термопарный прибор газконтроля следует очень внимательно. С одной стороны проволоку проводников нельзя излишне натягивать, а с другой она не должна лежать на нагреваемых поверхностях или свободно болтаться.

Как поменять устройство?

Перед тем как поменять поврежденную термопару в газовой плите, следует осмотреть прибор на:

• наличие на рабочем наконечнике нагара (если есть, надо счистить наждачной бумагой);
• отсутствие прогара данного наконечника (в этом случае только полная замена);
• жесткость соединения контактов термопарного датчика и клапана (при необходимости следует подтянуть);
• исправность самой термопары с выдачей при нагреве ЭДС на уровне минимум 15 мВ.

Менять рассматриваемый прибор следует только тогда, когда он точно неисправен. Во многих случаях, чтобы газовая плита вновь заработала, можно обойтись очисткой наконечника от нагара и проверкой контактов.

Рабочий наконечник термопары жестко зафиксирован возле конфорки или горелки с помощью гайки. Если она из-за накипи не поддается откручиванию, то излишне давить на ключ не стоит. Так можно лишь сломать крепление. Лучше воспользоваться сначала растворителем.

Второй конец термопары к электромагнитному клапану крепится с помощью резьбового разъема либо двух обжимных контактов. Снять их не представляется чем-то сложным. Новый термопарный датчик ставится в аналогичной последовательности – одним концом он крепится возле конфорки, а вторым к электромагниту.

Возможные неисправности и методы их устранения

Если при нажатии кнопки подачи газа горелка включается и тут же гаснет, это говорит о неисправности термопары. Также это может быть результатом плохого контакта преобразователя с электромагнитным клапаном.

Ремонт неисправности термопары газового котла заключается в следующем:

• извлекают конец термопары, открутив гаечным ключом прижимную гайку, при помощи которой преобразователь прикрепляется к клапану;
• если при осмотре обнаруживается наличие загрязнений или окислов, зачищают место контакта мелкой шкуркой;
• далее при помощи мультиметра проверяют работоспособность устройства.

В случае если клапан в рабочем состоянии, следует обеспечить корректное соединение преобразователя с клапаном: найти соответствующее положение прижимной гайки для оптимального контакта.

Следует знать, что если преобразователь газового котла вышел из строя, прибор не подлежит восстановлению. Здесь необходимо выполнить замену термопары, установив вместо нее новый образец. Продукция этой категории предлагается множеством отечественных и зарубежных производителей, среди которых «Арбат», Жуковский завод АОГВ, концерн Honeywellи другие промышленные компании. Ценовой диапазон на это устройство варьируется в пределах 600-2000 р.

Основные сферы применения термопар – автоматика газового оборудования, установки литейной промышленности и множество других направлений производства. На базе этого прибора разработан целый ряд терморегуляторов и термометров бытового и промышленного назначения. В руках народных умельцев термоэлектрический преобразователь может стать основой для мини электростанции, его используют для создания зарядных устройств, при помощи которых можно заряжать маломощные устройства от открытого огня, в том числе, и от костра.

Из данной статьи вы узнаете, какие проблемы могут возникать в автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, а главное, разберёмся, какие действия необходимо предпринять для диагностики и устранения данной неисправности.

Владельцам энергонезависимых газовых котлов наверняка знакома ситуация, когда по какой-то причине не удаётся разжечь котёл, или же на розжиг тратится много времени. В данном случае проблема кроется в автоматике котла.

На сегодняшний день в отечественном и импортном газовом оборудовании наиболее часто применяется газовый клапан EUROSIT 630. Именно он выполняет функции поддержания заданной температуры теплоносителя и в случае аварийной ситуации осуществляет полное перекрытие подачи газа к горелкам. Дальнейший запуск котлов с такой автоматикой возможен только вручную. Однако не всегда причиной аварийного отключения котла является реальная авария.

Попробуем разобраться в этом на примере котла «Житомир-3». Из автоматики в нём предусмотрена защита от пропадания пламени на запальнике и нарушения тяги.

Примечание: Все газоопасные работы должны выполняться исключительно представителями специализированных организаций, имеющих соответствующие разрешения. Поэтому данная статья предоставляется исключительно в ознакомительных целях. Также данная статья поможет проконтролировать работу мастера и, возможно, избавит вас от необходимости приобретения ненужных запчастей.

Определимся, что мы будем называть розжигом запальника. Ручка управления клапана EUROSIT 630 позволяет переводить котел в три основных режима:

• отключён;
• зажигание;
• регулировка температуры (1–7).

Для розжига пилотной горелки (запальника) необходимо перевести ручку управления в положение «зажигание» (искра), нажать на неё и при помощи кнопки пьезорозжига разжечь пилотную горелку. Далее ручка удерживается в течение нескольких секунд (не более 30) и отпускается. Запальник должен продолжать гореть. Это мы и будем называть розжигом запальника. Если запальник погас — необходимо повторить процедуру ещё несколько раз. Если это не помогло — необходимо искать неисправность.

В момент розжига запальника пламя нагревает термопару, которая в свою очередь вырабатывает ЭДС (примерно 25 мВ для исправных термопар SIT), которая поступает через цепь датчика (датчиков) автоматики к электромагнитному клапану.

Нажимая на ручку газового клапана, мы вручную открываем электромагнитный клапан, подавая газ на запальник, который, в случае правильной работы оборудования, удерживается вырабатываемой термопарой ЭДС и остаётся в открытом положении после отпускания ручки. Сама термопара выполняет функцию защиты от пропадания пламени на запальнике. Датчики, находящиеся в цепи, являются нормально-замкнутыми и при срабатывании размыкают свои контакты, обеспечивая полное отключение котла.

Спай термопары

В конструкции большинства термопар предусмотрен только один спай. Однако, когда термопара подсоединяется к электрической цепи, то в точках ее подсоединения может образовываться еще один спай.

Цепь термопары

Цепь, показанная на рисунке, состоит из трех проводов, помеченных как А, В и С. Провода скручены между собой и помечены как D и Е. Спай представляет собой дополнительный спай, который образуется, когда термопара подсоединяется к цепи. Этот спай называется свободным (холодным) спаем термопары. Спай Е — это рабочий (горячий) спай. В цепи находится измерительный прибор, который измеряет разницу величин напряжения на двух спаях.

Два спая соединены таким образом, что их напряжение противодействует друг другу. Таким образом, на обоих спаях генерируется одна и та же величина напряжения и показания прибора будут равны нулю. Так как существует прямо пропорциональная зависимость между температурой и величиной напряжения, генерируемой спаем термопары, то два спая будут генерировать одни и те же величины напряжения, когда температура на них будет одинаковой.

Воздействие нагрева одного спая термопары

Когда спай термопары нагревается, величина напряжения повышается прямо пропорционально. Поток электронов от нагретого спая протекает через другой спай, через измерительный прибор и возвращается обратно на горячий спай. Прибор показывает разницу напряжения между двумя спаями. Разность напряжения между двумя спаями. Разность напряжения, показываемая прибором, преобразуется в температурные показания либо с помощью таблицы, либо прямо отображается на шкале, которая откалибрована в градусах.

Холодный спай термопары

Холодный спай часто представляет собой точку, где свободные концы проводов термопары подсоединяются к измерительному прибору.

В силу того, что измерительный прибор в цепи термопары в действительности измеряет разность напряжения между двумя спаями, то напряжение холодного спая должно поддерживаться на неизменном уровне, насколько это возможно. Поддерживая напряжение на холодном спае на неизменном уровне мы тем самым гарантируем, что отклонение в показаниях измерительного прибора свидетельствует о изменении температуры на рабочем спае.

Если температура вокруг холодного спая меняется, то величина напряжения на холодном спае также изменится. В результате изменится напряжение на холодном спае. И как следствие разница в напряжении на двух спаях тоже изменится, что в конечном итоге приведет к неточным показаниям температуры.

Для того, чтобы сохранить температуру на холодном спае на неизменном уровне во многих термопарах используются компенсирующие резисторы. Резистор находится в том же месте, что и холодный спай, так что температура воздействует на спай и резистор одновременно.

Цепь термопары с компенсирующим резистором

Рабочий спай термопары (горячий)

Рабочий спай — это спай, который подвержен воздействию технологического процесса, чья температура измеряется. Ввиду того, что напряжение, генерируемое термопарой прямо пропорционально ее температуре, то при нагревании рабочего спая, он генерирует больше напряжения, а при охлаждении — меньше.

Устройство установки для сварки термопар

Внимание! При повторении и эксплуатации предлагаемой установки для сварки термопар, в связи с отсутствием гальванической развязки контактов для подключения термопары, необходимо строго соблюдать полярность подключения установки к бытовой электропроводке. К термопаре должен быть подключен исключительно нулевой провод

Прикосновение не защищенным участком тела человека к фазному проводу может нанести серьезный урон здоровью, вплоть до остановки сердца.

Существует несколько способов сварки термопар: в электрической дуге, в соляном электросварочном аппарате, с помощью ацетиленовой горелки и в графитном или угольном порошке. Я свариваю термопары для измерения температуры с помощью ЛАТРа и керамической емкости, наполненной порошком из графита. Технология простая, не требует специального оборудования, опыта и доступна для любого домашнего мастера.

По наследству мне досталась самодельная установка для сварки термопар, представленная на фотографии. Установка представляет собой металлическую коробку, в которой установлен ЛАТР, вольтметр переменного напряжения и керамический стакан для графитного порошка.

Электрическая схема установки представлена выше. Питающее напряжение через электрическую вилку подается с бытовой электропроводки через включатель и предохранитель на ток 5 А на первичную обмотку лабораторного автотрансформатора. Неоновая лампочка HL1 служит для индикации включенного состояния установки. Резистор R1 ограничивает ток через HL1.

На дне керамической чаши, наполненной графитным порошком, для подачи тока имеется медная пластина, на которую через латунный винт подается питающее напряжение с переменного контакта ЛАТРа. Нулевой провод, идущий с сетевой вилки, подключается к общему проводу ЛАТРа и к свариваемой термопаре с помощью зажима типа «крокодил».

Величина тока сварки зависит от величины напряжения. Для этого в установке имеется вольтметр переменного напряжения, обозначенный на схеме буквой V. Величина напряжения устанавливается вращением ручки ЛАТРа и подбирается экспериментально в зависимости от диаметра свариваемых проводов и лежит в пределах 20-90 В. В схеме нет специальных элементов, ограничивающих величину тока. Он ограничивается за счет сечения проводов схемы и величины сопротивления графитного порошка.

На фотографии показана лицевая панель установки для сварки термопар с обратной стороны. Как видите, ЛАТР закреплен непосредственно на дне коробки, а все остальные элементы электрической схемы закреплены непосредственно на панели.

Представляю видеоролик, демонстрирующий процесс сварки термопары на установке для сварки термопар. Как видите, сварить термопару на самодельной установке своими руками очень просто.

Для сварки термопары на установке достаточно свить проводники, зажать их крокодилом и плавно прикоснуться к поверхности графита. Возникнет электрическая дуга, выделяющая большое количество тепловой энергии в одной точке. Проводники начинают оплавляться, и расплавленные металлы, смешавшись друг с другом, за счет сил поверхностного натяжения в жидкостях образуют аккуратный шарик, как на фотографии.

Время сварки обычно не превышает трех секунд. Горение дуги сопровождается характерным шипящим звуком, с понижающейся во времени частотой. При наличии опыта по звуку можно легко определить момент окончания процесса сварки. В связи с большой массивностью термопары для газовой колонки, на ее сварку понадобилось около пяти секунд.

Вот фотография хромель-алюмелевой термопары из проводов ∅0,5 мм, сварка которой продемонстрирована в видеоролике выше. Как видите, в месте сварки проводов образовался аккуратный спай круглой формы. Такая термопара прослужит долго.

На установке для сварки термопар мне приходится в основном сваривать хромель-копелевые (ТХК, Тип L) и хромель-алюмелевые (ТХА, Тип K) термопары с диаметром проводников 0,2-0,5 мм. Случалось при ремонте сваривать даже термопару типа К с диаметром проводников 3 мм. Хорошо свариваются между собой медные и алюминиевые провода диаметром до 2,5 мм. Но при монтаже электропроводки установку применять для сварки соединений из-за ее габаритных размеров сложно.

Для защиты глаз от яркого света при визуальном контроле над процессом сварки очки или защитную маску сварщика использовать неудобно, поэтому я использую нейтральный светофильтр высокой плотности от фотоаппарата.

Как показала практика, с помощью простейшей установки, представляющей собой ЛАТР и керамическую чашу с графитным порошком, можно успешно выполнять ремонт термопар, применяемых в системах автоматики газовых колонок, в домашних условиях своими руками.

Принцип действия в составе котла

Схема подключения термоэлектрического датчика в различных газоиспользующих приборах примерно одинакова. Измерительный электрод находится в зоне действия фитиля либо основной горелки, проводник присоединен к электромагниту, открывающему подачу газа.

Как работает термопара на напольных котлах типа АОГВ и аналогичных аппаратах:

1. Пользователь одной рукой нажимает кнопку и принудительно открывает электромагнитный клапан подачи газа.
2. Второй рукой домовладелец включает пьезорозжиг, удерживая первую клавишу. Вспыхивает запальник.
3. Согласно инструкции по эксплуатации, кнопку необходимо держать 5—30 секунд (зависит от модели агрегата), в течение которых фитиль прогревает измерительный электрод.
4. В цепи электромагнита возникает постоянный ток, идущий от термоэлектродов. Пользователь отпускает клавишу, но подача топлива не прекращается – теперь клапан удерживает напряжение термопары.

Если в силу разных причин огонь потухнет, нагрев термоэлемента закончится, ЭДС исчезнет. Электромагнит отключится, пружина захлопнет клапан и перекроет путь топливу.

Электрод термопары располагается рядом с запальником на всех водогрейных аппаратах

Отопительный газовый котел

Если газовый котел остановлен аварийно, а диагностика котла сообщает владельцу, что отсутствует пламя на горелке, то первым делом потребуется проверить работоспособность термопары мультиметром:

В целях безопасности отключают котел от электрической и газовой сети.
Термопара имеет незакрепленный конец, который размещен в факеле горелки, а второй закреплен к электромагнитному клапану с помощью гайки.
Для снятия ТП с котла откручивают гайку.
Свободный конец ТП нагревают над источником открытого огня. Подойдут горящая свеча или газовая конфорка

При этом важно выдерживать минимальный уровень размещения ТП — 1 см от пламени.
После того, как ТП нагрелась, начинают тестирование мультиметром.
Мультиметр установить в режим замера минимального постоянного электрического напряжения.
В трубке имеется токопроводящий контакт, к нему необходимо присоединить «+» щуп мультиметра.
Щуп «минус» соединить с корпусом элемента.
Нагреть наконечник на открытом пламени.
Если показания будут в пределах 20–25 мВ, то термопара исправна, а сбои в работе котла по данному параметру защиты могут быть вызваны плохими контактами между проводами ТП и газовым клапаном-отсекателем.
Даже в том случае, если напряжение ТП не достигает 20 мВ, чтобы исключить ошибку потребуется несколько раз прозвонить термопару, дополнительно нагревая ее. Если все замеры покажут результаты ниже 20 мВ, то термопара подлежит замене, поскольку современные датчики этого класса ремонту не подлежат.

Для того чтобы правильно выбрать новую ТП для замены, нужно ориентироваться по марке котла, так как термопара может производиться по классификации ЕС, а не по отечественным стандартам, и это создает определенную путаницу.

Проверка термопары

Иногда случается, что газовый котел перестает стабильно работать и причин этому может быть много, но зачастую, самой распространенной является неисправность термопары. Первым признаком неисправности газового котла чаще всего становится проблема с кнопкой на магнитной коробке, а точнее она не фиксируется во время работы котла.

В большинстве случаев хозяева газовых котлов в подобной ситуации попросту фиксируют кнопку в нажатом положении при помощи скотча или изоляционной ленты. Но, во-первых это решает проблему только временно, а во-вторых такой метод может привести к непредсказуемым последствиям, например, к полному выходу из строя газового котла или к несчастному случаю.

Если такая проблема с кнопкой начала проявляться, следует сразу принимать меры к ее устранению. В первую очередь необходима проверка терморегулятора. Есть простой метод, как проверить термопару мультиметром:

1. Для начала необходимо отключить газовый котел от электросети и газопровода для обеспечения безопасности во время выполнения ремонтных работ.
2. На одном конце термопары находится термодатчик, а вторым концом при помощи гайки термопара крепиться к электромагнитному клапану.
3. Гайка откручивается от клапана, и термопара снимается с газового котла.
4. Далее необходимо нагреть датчик термоэлектрического преобразователя над источником стабильного огня (например, газовая конфорка кухонной плиты или свеча). Датчик необходимо держать на высоте примерно 1 см от пламени.
5. После того как термопара нагрелась, необходимо использовать вольтметр или тестер установленный на мВ. Один щуп прикладывается к корпусу термопары, а второй щуп – к выходному контакту.
6. В течение 45-60 секунд после начала нагрева термопары мультиметр начнет фиксировать электрическое напряжение. Если показания колеблются в пределах 18-25 мВ, это будет означать, что терморегулятор исправен и проблема, скорее всего, в плохом контакте между электромагнитным клапаном и термопарой.

Также в случаях, когда напряжение термоэлектрического преобразователя не превышает 18 мВ, он может быть все же исправным. Необходимо подвигать терморегулятор в пламени и провести замер щупами для мультиметра еще раз.

Оптимальное значение электрического напряжения для стабильной работы электромагнитного клапана является 20-25 мВ. Но даже при 18 мВ клапан может продолжать работать без выбивания. Кнопка будет постоянно выключаться при значении напряжения меньше 16-17 мВ.

Самый распространенный тип поломки термопары это прогорание термодатчика.

Также для повышения напряжения в термопаре, а, следовательно, и повышения чувствительности электромагнитного клапана, отверстие запальника специально дополнительно увеличивали. Это приводит к повышению напряжения до значения 30 мВ, но срок эксплуатации терморегуляторов в таких условиях снижается.

• https://otivent.com/termopara-dlja-avtomatiki-gazovogo-kotla
• https://gradusplus.com/kotly/gazovye/termopara/
• https://www.tproekt.com/termopara-dlya-gazovogo-kotla/
• http://www.tskl.ru/shop/assident_kkk/knopka_zajata/page_1/
• https://evosnab.ru/instrument/test/kak-proverit-termoparu-multimetrom

Способ установки прибора на газовый котел

Независимо от характеристик приборов, их способ установки не отличается в разных модификациях и моделях. Устанавливать его на газовый котел нужно вручную. Как правило, такая установка является частью ремонта газового котла.

Давайте посмотрим, как происходит установка с момента демонтажа старого прибора:

• прибор присоединяют через резьбовой патрубок к газовой магистрали. Контроллер крепят к патрубку при помощи медной или свинцовой гайки. Чтобы снять старую термопару, нужно открутить эту гайку;
• открутите компенсационный винт, который находится под монтажным кронштейном и держит по месту прибор;
• удаляем старое устройство для котла и ставим новое;
• закручиваем по очереди винт и гайку. Проверьте, чтобы соединение было герметичным. Помните, что резьбовое соединение нельзя ни перетягивать, ни недотягивать, иначе это может быть крайне опасно.

Советы по установке и эксплуатации преобразователя для газового котла

В ходе установки и применения термопары для газового котла помните следующее:

во время установки приспособления, внимательно смотрите за направлением трубки подачи и отвода топлива, они должны быть расположены вниз;
концевой выключатель – это ключевая часть, отвечающая за отключение подачи газа на горелку. Он находится в зоне контроля безопасности под пленумом, от которого подается температура на выключатель и который нагревается в зависимости от температуры самого котла;

после выключения горелки выключается вентилятор, который подает воздух в камеру, где сгорает топливо. Если это не так, то нужно исправить выключатель. Некоторые термостаты имеют опцию постоянной работы вентилятора, которую можно выключить;
чтобы настроить или откалибровать приспособления своими руками, нужно снять крышку с панели управления и найти там зубчатый циферблат

Его следует прокрутить до нужного показателя и запустить систему;
обращайте внимание на газовый запах, это может быть следствием того, что крепеж был прижат неплотно, или ослабело одно из соединений. Делать это нужно максимально быстро, поскольку газовая утечка – крайне опасное явление.

Конечно же, термопары для газовых котлов – достаточно специфические приборы, которые не всегда легко выбрать без помощи специалиста. Также можно найти специальную таблицу соотношения характеристик прибора с характеристиками газовых котлов. Если показатели совпадают с точностью до градуса, значит, такая термопара вам подойдет.

Технические характеристики

Согласно ГОСТу P 8.585-2001, термопара представляет собой контролирующий температуру прибор, состоящий из 2-х проводников, изготовленных из разных сплавов. Каждый сплав отличается своим сопротивлением и электрическим потенциалом. Контакт между проводниками происходит как в одной, так и в нескольких точках, причём в некоторых моделях он возможен благодаря наличию компенсационной проволоки. Для изготовления термопар используются неблагородные металлы.

Термопара выглядит очень просто и состоит из литого корпуса головки, оснащённого крышкой и фосфорными колодками, благодаря которым происходит компенсация линейного расширения электродов. Наконечник изделия служит для надёжной изоляции рабочего спая, а защитная трубка состоит из рабочего и нерабочего участков. Все соединительные провода проводятся через штуцер, имеющий уплотнитель из асбеста. В случае если электроды изготовлены из благородных металлов, в качестве защитных труб могут быть использованы изделия из фосфора или кварца.

Погрешность показаний приборов составляет один градус, что считается довольно значимым показателем в работе газового отопительного оборудования, и не позволяет считать устройства приборами высокой точности. Неточность измерения температур объясняется конструктивными особенностями термопары. Дело в том, что соединение пластин-проводников между собой происходит по-разному. В одних моделях соединение происходит с помощью точечной сварки, в других – посредством пайки или обжима.

В случае если стык двух проводников выполнен некачественно, то погрешность будет составлять один или более градусов. Это является критической величиной погрешности, увеличение которой может негативно сказаться на работе и безопасности котла. Поэтому при выборе термопары необходимо ориентироваться на продукцию известных и проверенных производителей, так как для АОГВ погрешность в один градус является непозволительной роскошью.
