Данные для расчета длины трубопровода
Для того, чтобы рассчитать длину трубопроводов для определенного пространства помещения понадобятся следующие данные: диаметр теплоносителя, шаг укладки трубы теплого пола, обогреваемая поверхность.
Длина трубы для контура
Длина теплоносителя напрямую зависит от внешнего диаметра трубы. Поэтому, если на начальном этапе упустить этот момент расчета, появятся затруднения с циркуляцией воды, что в свою очередь приведет к некачественному обогреву пола. Рассмотреть допускаемые нормы сечения трубы теплого пола и его длинны можно по следующей схеме.
| Внешний диаметр трубы | Максимальная величина трубы |
| 1,6 – 1,7 см. | 100 – 102 м. |
| 1,8 – 1,9 см. | 120 – 122м. |
| 2 см. | 120 – 125 м. |
Но так, как контур должен быть выполнен из цельного материала, на количество контуров для обогревающей площади, будет влиять шаг укладки водяного теплого пола.
От шага укладки будет зависеть не только длина трубопровода, но и мощность теплоотдачи. Поэтому при правильно произведенном монтаже теплоносителей можно будет сэкономить на потребляемой энергии теплых полов.
Рекомендуемый шаг укладки труб теплого пола считается 20 см. Этот показатель обуславливается тем, что при его применении происходит равномерный обогрев пола, а также упрощаются монтажные работы. Помимо этого показателя также допускаются следующие нормы: 10 см. 15 см. 25 см. и 30 см.
Приведем наглядный пример, расход трубопровода при оптимальном шаге теплого пола.
| Шаг, см. | Расход рабочего материала на 1 кв.м., м. |
| 10 — 12 | 10 – 10,5 |
| 15 — 18 | 6,7 – 7,2 |
| 20 — 22 | 5 – 6,1 |
| 25 — 27 | 4 – 4,8 |
| 30 — 35 | 3,4 – 3,9 |
При более плотной укладке повороты изделия будут петлеобразные, что затруднит циркуляцию теплоносителя. А при большем шаге монтажа прогрев помещения будет не равномерным.
Онлайн калькулятор для расчета
Так как контур теплого пола должен максимально захватывать общую площадь помещения, необходимо составить схему его расположения. Для этого понадобится миллиметровый лист бумаги и карандаш. Схема составляется в следующем порядке:
- На бумаге рисуется общая площадь помещения.
- Измеряются размеры габаритной мебели и напольной электротехники.
- В соответствующем расположении все измерения переносятся на бумагу.
- Категорически запрещено, чтобы теплоноситель проходил с близким расположением к стенам, поэтому вдоль всей нарисованной площади делается отступ в 20 см.
Заштриховав все нанесенные измерения и отступы, можно визуально посчитать площадь помещения, где будут располагаться теплоносители.
Итак, зная все необходимые данные, можно приступить к непосредственному расчету рабочего материала системы отопления.
Высчитывается длина по следующей формуле:
Д = Р/Т ˟ k, где:
Д – длина трубы;
Р – обогреваемая площадь помещения;
Т – шаг трубы для теплого водяного пола;
k – показатель запаса, находящийся в промежутке 1,1-1,4.
Совмещение на одной коллекторной группе тёплых полов и радиаторов
У радиаторов и петли трубы тёплого пола разное гидравлическое сопротивление. Установив радиаторы отопления на коллектор тёплого пола, может получиться так, что радиаторы греют, а тёплые полы нет. В них просто нет циркуляции.
Теплоноситель циркулирует через радиаторы, потому что у них сопротивление меньше. Можно закрутить краны радиаторов, таким образом, создав на них сопротивление и тёплые полы начнут работать. Но тогда мощность радиаторов снизится в разы и их мощности будет не хватать.
На теплый пол один коллектор, на радиаторы другой
Конечно, можно рассчитать и подобрать подходящие радиаторы. Но намного дешевле будет установить коллекторы для радиаторов и коллекторы для водяного тёплого пола.
Зачем делают тёплые стены?
Во-первых, тёплый пол на стены делают те, у кого установлен тепловой насос. Тогда по трубам, которые заложены в стенах, можно прогонять как подогретый, так и охлаждённый теплоноситель.
Он нагревает или охлаждает помещение. Правильнее будет сказать: поддерживает заданную температуру в помещении.
Во-вторых, тёплый пол на стены делают те, у кого нет возможности сделать тёплый пол, а радиаторы отопления человек не хочет ставить. Тёплые стены тепло передают излучением, а не конвекцией, как радиаторы отопления. Соответственно, пыль не летает в воздухе, что оценят аллергики.
- Такие системы делают, когда хотят полностью избавиться от конвективных потоков воздуха в комнате, которые разносят пыль;
- Хотят совместить систему отопления и охлаждения в одной системе;
- Лучистое тепло просто по ощущениям комфортнее.
Ощущения тепла и холода
Вы замечали, что в разное время года, одна и та же температура ощущается по-разному? Представим себе, что сейчас зима, температура воздуха минус 15°C, в доме температура + 24°C. По ощущениям это нежарко, и не холодно.
Теперь давайте представим, что сейчас лето, на улице +35°С, а в доме +24°C, по ощущениям, в доме будет жарко. И вот вы уже тянетесь к пульту от сплит-системы. Заметили, что температура в доме, была неизменной? Все те же 24°C, но ощущаем мы её по-разному.
Представьте себе горы. На улице мороз и снег. Куча людей катается на сноубордах и лыжах в купальниках и плавках. Как думаете, сильно они мёрзнут?
Им совсем не холодно. Более того, они ещё мажутся кремом от загара, иначе есть риск получения солнечных ожогов. Дело в том, что тепло от солнца передаётся волнами, а не конвекцией.
И это тепло воспринимается нами очень комфортно. К этому нас приспособила эволюция.
Я где-то читал, как проводили эксперимент: взяли две группы людей и по очереди их заводили в разные комнаты. В одной комнате были охлаждены стены, но нагрет воздух до 24 градусов. В другой комнате стены были нагреты до 24 градусов, а воздух был охлаждён.
По результатам исследования выяснилось, что большинство людей чувствуют себе комфортно там, где стены были нагреты, а воздух охлаждён.
Слишком тонкий или толстый слой стяжки пола
Если слой стяжки слишком толстый, то у водяного тёплого пола будет большая тепловая инерция. Ночью пол греет, всё нормально.
Стяжка водяного теплого пола
Днём солнце начинает светить в окна, в доме жара и даже если в этот момент выключить тёплые полы, плита тепло будет ещё несколько часов отдавать.
Вечером, наоборот: солнце зашло, плита за день остыла, тёплые полы включили, а они только к ночи нагреются.
В общем, будут большие температурные качели. На Кубани это очень жёстко проявляется из-за резкой смены температур на улице.
Если слой стяжки слишком тонкий, то на полу будет температурная «зебра». То есть часть пола горячая, часть прохладная. Ещё не видел людей, которых бы это не напрягало.
Электрический теплый пол
Теплый пол, обогреваемый электричеством — весьма популярная система отопления для загородного дома. Его главные компоненты — греющий кабель и терморегулятор, который управляет всей системой.
Есть два варианта монтажа греющего кабеля — либо закладывается в цементно-песчаную стяжку или непосредственно под напольное покрытие. Наиболее часто в данном случае в качестве напольного покрытия используется плитка, но возможны и другие материалы.
Важное преимущество электрического теплого пола заключается в простоте его исполнения. Спроектировать и собрать его может любой опытный домашний мастер
Особенности системы
После укладки греющего кабеля и финишного напольного покрытия, вся поверхность пола превращается в своеобразный обогреватель, источник приятного и мягкого тепла, комфортный для босых ног. Стоит отметить, что воздух в комнате при этом не пересушивается, как это происходит при использовании электрических обогревателей многих моделей.
В состав системы электрического теплого пола в коттеджах традиционно входят:
- греющий кабель необходимой длины;
- управляющая автоматика — датчик температуры и термостат, выключающий обогрев при достижении заданной температуры;
- элементы крепления, использующиеся при монтаже;
- теплоизолирующие материалы.
Основой системы электрического теплого пола является греющий кабель. Он состоит из нескольких секций, снабженных специальными муфтами для соединения, двухслойной изоляцией и защитным экраном.
Все соединительные элементы выполняются из материалов, не поддающихся коррозии. Срок службы кабеля по гарантии составляет 15 лет, но имеются и более долговечные кабели, включая бронированный и экранированный. Они отличаются высокой надежностью и долговечностью.
Система управления и возможность автоматизации работы
Удобство любых систем, работающих на электричестве, заключается в возможности широкого спектра регулирования, включая автоматическое управление. Этими же возможностями обладает и электрический теплый пол.
В системах попроще используют термостаты, в которых температура задается вручную, плавно или дискретно, то есть без возможности программирования. Такие системы вполне логично и естественно использовать в домах, предназначенных для постоянного проживания. В любое время хозяева могут вмешаться в работу системы и выставить желаемую температуру.
Программируемые термостаты поддерживают и регулируют температуру автоматически, по заданному алгоритму. Такие системы удобны, если в загородный дом или на дачу приезжают время от времени.
Способы монтажа петель
Петли теплого пола — это исполнительный орган системы, обеспечивающий равномерную подачу тепла. При этом, от способа монтажа и укладки петель зависит общая эффективность обогрева.
Существует два основных варианта:
укладка петель в бетонную стяжку
укладка системы на деревянное или полимерное основание без заливки твердеющими составами
Заливка труб в стяжку является наиболее эффективным вариантом с точки зрения теплоотдачи. В этом случае теплопотери практически отсутствуют, вся тепловая энергия отдается в стяжку, которая выполняет функцию буферного радиатора. Стяжка обладает значительной инерцией, при отключении теплоносителя остынет не сразу. Если необходимо выполнить какие-либо работы с котлом, кратковременный перерыв будет незаметен. Кроме того, на стяжку можно укладывать керамическую плитку или керамогранит — ходить босиком по такому полу очень приятно.
Недостатком этого способа является сложность ремонтных работ. Если появляется протечка, придется разбивать стяжку и менять петлю, что требует немалых усилий и расходов. Даже обнаружить протечку непросто, если она находится не над подвальным помещением — напольное покрытие может скрывать мокрое пятно и никак не показывать проблему.
Повредить трубы достаточно легко, если на полу сверлят отверстие под крепежные элементы — при сборке используется полиэтиленовая (или полипропиленовая) труба диаметром 16-20 мм. Попасть сверлом в нее достаточно сложно, но вероятность нежелательного события всегда больше (закон Мерфи, или, в просторечии, закон подлости),
Для фиксации положения труб используют теплоизолятор. Можно выбрать минвату или пеноплекс, часто применяют обычные деревянные планки, между которыми укладывают трубы. Этот вариант самый простой и достаточно эффективный.
Недостатком такой конструкции является малая эффективность теплоотдачи (в сравнении со стяжкой).
Однако, есть и преимущества:
- отсутствие «мокрых» работ, грозящих протечками и порчей отделки помещений ниже этажом;
- высокая скорость укладки;
- нет нужды выжидать, пока стяжка застынет;
Эти преимущества для многих владельцев жилья становятся достаточно вескими аргументами, определяющими выбор способа монтажа.
Укладка труб
От конфигурации трубопровода зависит равномерность и эффективность работы теплого пола. Каждая петля отвечает за обогрев определенного участка поверхности. Это может быть одна небольшая комната целиком, или часть более крупного помещения. Трубу необходимо уложить так, чтобы теплоотдача от каждого ее участка была максимально эффективной.
Используются разные способы (схемы) укладки:
спираль
змейка прямая и угловая
зигзаг
улитка
комбинированная схема
Кроме этого, для каждой схемы существуют одинарный и двойной вариант укладки. В первом случае труба полностью укладывается определенным способом, во втором она сначала складывается пополам, после чего укладывается по выбранной схеме. Считается, что двойной вариант способствует меньшему остыванию теплоносителя и повышает эффективность работы системы.
Выбор того или иного варианта зависит от разных факторов:
- размер и конфигурация комнаты;
- допустимый радиус изгиба труб;
- расстояние до коллектора.
Кроме этого, важным показателем является шаг труб. Это расстояние между соседними витками. Оно должно быть подобрано так, чтобы трубы не слишком остывали (это случается, если выбран слишком большой шаг), но и не были слишком плотно уложены (из-за этого увеличивается расход материала и длина петель).
Общие сведения о системах теплый пол
Все теплые полы используют единый принцип – размещение источников тепла под напольным покрытием.
Этим обусловлены их основные преимущества:
- Прогрев части внутреннего пространства помещения с самой низкой температурой – пола.
- Равномерное распределение теплового потока от нагревателей по всей площади, за счет чего в помещении отсутствуют перегретые и холодные зоны и, как следствие, воздушные потки между ними (сквозняки).
- Концентрация тепла именно во внутреннем пространстве, благодаря которой возрастает эффективность использования энергоресурсов и снижаются расходы на отопление.
- Освобождение стен от радиаторов, тепловых магистралей и других отопительных приборов, что упрощает отделку.
Широко используются 2 основных разновидности систем:
- Водяной теплый пол. Источником тепла в этом случае служит теплоноситель (вода, растворы гликолей и др.), циркулирующий в уложенных в стяжку или свободно размещенных под чистовым покрытием (что встречается значительно реже) контурах из труб. Система может быть автономной с нагревательным котлом и циркуляционным насосом или подключаться к магистралям централизованного отопления.
- Электрический. В этом случае используются нагревательные элементы, подключенные к внутренней бытовой электросети.
В качестве нагревательных элементов используют:
- резистивные кабели (кабельный теплый пол, самый простой и распространенный вариант);
- пленки с размещенными между слоями сеткой из проводников с высоким сопротивлением или электропроводной пастой (пленочный теплый пол, который называют также излучающим или инфракрасным);
- стержни из карбона (самые современные системы, получившие название стержневых теплых полов).
Плюсы и минусы электрических и водных теплых полов
Еще в древние времена, человек, создавая для себя жилое место, старался и максимально защитить его от врагов, хищников и погодных условий, и сделать его уютным и удобным. Так получается и в наши дни: в странах, где снежные и морозные зимы, обогрев жилища и рабочих помещений играет очень важную роль с точки зрения удобства и уюта.
Многоэтажные дома и постройки частного сектора, возводившиеся еще при Советском Союзе, были оснащены радиаторными системами отопления. Такая система была простой по установлению и ремонту, в любое время хозяева могли увеличить количество секций в батарее. Хозяева частного жилья могли регулировать тепло, изменяя параметры в газовом котле. Жители многоэтажек зависели от централизованного отопления, часто мерзли в холода или открывали окна в более теплые дни, задыхаясь в квартирах от жары. Тепловой комфорт при строительстве был не на первом плане. Поскольку зима в России все еще очень холодное время года, современные методы строительства предлагают установку полов с подогревающей функцией. И в доме теплее, и детки спокойно могут играть на полу, не боясь простуды, и самому приятно пройтись по теплому покрытию, как по летнему песочку.О теплых полах много пишут и говорят. Это целая система, позволяющая отапливать жилище, при которой тепло равномерно распространяется по помещению. Носитель тепла располагается в полу. Если водная основа, то это трубы, если электрическая, то кабель. Подогретая до сорока пяти градусов вода совершает в трубе регулярное движение, кабель, подключенный в сети, выполняет ту же функцию нагрева. Электрическое тепло регулируется терморегулятором, водяное – с помощью датчиков на котле.
Если вы еще не остановились на каком-либо варианте, давайте вместе рассмотрим положительные и отрицательные моменты такого покрытия.
Плюсы:
- Экономятся средства на оплату отопления (до тридцати процентов). Чем теплее помещение, тем меньше тепла тратится на его обогрев. Если ногам тепло, даже невысокую температуру мы воспринимаем, как комфортную. Тепло, согласно законам физики, поднимается вверх. То — есть, без теплых полов самое теплое место в квартире – под потолком. С теплыми полами – температура везде ровная.
- Для установки не нужно специальное оборудование, неисправности легко устраняемые.
- При правильном монтаже такой пол может служить до пятидесяти лет.
- Внешний вид теплого пола не отличается от обычного, не привлекает внимания, как батареи.
- Поднимающийся от пола теплый воздух создает препятствие для образования сквозняков.
- Идеальные условия для детских игр. Можно играть, где хочешь без риска простудиться.
Минусы:
- Удовольствие дорого стоит. Стоимость и установка, конечно, когда-нибудь окупятся, но деньги-то нужны сейчас.
- Это не простой текущий ремонт, придется приподнимать полы на несколько сантиметров, это не всегда реально. Вот если ваша стройка только началась – это ваш вариант!
- Придется подумать о напольных покрытиях, потому что, к примеру, укладывание на такой пол теплого плотного ковра сведет все ваши старания насмарку, пользы от пола не будет.
- Почти всегда возникают сложности с ремонтом. Система нагрева полов в комнатах общая, иногда бывает трудно определить место, где произошла поломка. Но если вы не пожалеете денег на установку и пригласите для этого настоящих профессионалов, будете соблюдать правила эксплуатации – проблем быть не должно.
- Вся мебель должна быть поднята над полом для свободной циркуляции тепла, если она изготовлена не из натуральных материалов, существует возможность выделения из нее небольших, но постоянных концентраций вредных веществ при нагреве.
- Может происходить медленный прогрев настила (от трех до пяти часов), сначала будет нагреваться бетон, в который он встроен, а затем покрытие и воздух. Но, когда система отключена, охлаждение происходит так же медленно.
- При длительном нахождении в помещении с теплым обогревом пола возможны обострения заболеваний нижних конечностей (например, варикоз – сосудистое заболевание вен).
- Установка водяных теплых полов в городских квартирах имеет технические сложности и требует специальных разрешений.
Так ли нужны теплые полы в квартирах?
Стоимость теплых полов в квартиру средних размеров далеко не мала, а разрешение на теплый пол в квартире получить не так-то просто, и у владельцев часто возникает вопрос, насколько оправдывают себя такие затраты?
Ключевое преимущество теплых полов – это их возможность полностью заменить традиционное радиаторное отопление. Даже без этого, они избавляют помещение от проблемы сырости, сквозняков, выхолаживания, делают пребывание в жилище более комфортным. Рациональное использование сделают даже такие энергозатратные варианты, как кабельный электрический пол, вполне приемлемыми. Возможность провести такую систему почти под любым напольным покрытием делает её универсальной, а широкий спектр предлагаемых материалов и оборудования позволяет подобрать оптимальный по себестоимости вариант.
Нельзя сказать, какой теплый пол лучше в квартире будет исполнять функцию обогрева – все зависит от конкретного случая. Несомненным остается только тот факт, что все больше людей отдает предпочтение именно такому способу обогрева.
Нужен ли вам теплый пол?
Больше всего после обеда я люблю лежать на полу. Знаете, как здорово! Растянешься, бывает, на жесткой поверхности, распрямишь свои скрюченные кости и начинаешь как удав медленно переваривать пищу. Дома на теплом полу это действительно удобно. Зато когда я приезжаю в гости к родителям и укладываюсь на обычный пол, то через некоторое время начинаю чувствовать некий дискомфорт – бетон! Холодный! Даже в теплые летние деньки пол остается прохладным. Долго на нем не пролежишь. Приходится подкладывать что-то под спину.
Зато дома – красота! Лежишь как на пляже на берегу моря. Там камни нагреваются солнцем, здесь – старается газовый котел. Именно он гоняет по пластиковым трубкам теплую воду и довольно равномерно прогревает пол. Особенно здорово ощущать теплый пол под ногами зимой. Нагуляешься, бывало, по окрестностям, ноги замерзнут. Но стоит прийти домой и – ощущение, как будто идешь по теплому песку где-нибудь на морском берегу.
Но это все, конечно, лирика. Иногда теплый пол приходится делать в доме не по прихоти, а из-за вполне реальной необходимости. Например, дом стоит на богатой грунтовыми водами почве. Фундамент – железобетонная плита (заколачивать сваи в такой грунт – дело неблагодарное). Постоянное движение воды под землей не позволяет почве прогреться на определенную глубину. Холод подземной реки постоянно остужает фундамент, а вместе с ним и пол первого этажа. Ощущение – как в подземелье. Без тапочек ходить неприятно даже летом, не говоря уже о более холодном времени года.
А если в таком коттедже живет семья с ребенком, или двумя-тремя, которых хлебом не корми, дай на полу расположиться поиграть? Тут уж поневоле задумаешься и начнешь гуглить.
Если обратиться к мастерам своего дела – они ведь три шкуры сдерут. Да еще и начнут пугать пожизненными грабительскими счетами за электричество или необходимостью долбить бетонный пол для укладки трубок. Может быть есть какой-то вариант, чтобы и недорого, и несложно? Наверняка ведь есть! Мы же не в XIX веке… Да, кстати, теплые полы, чтобы вы знали, это никакая не современная технология. Они были известны еще в древнем Риме, некоторых других странах и даже в России. Правда, тогда для прогрева воды использовалось печное отопление. Тем не менее имеются научно доказанные факты, подтверждающие, что теплый пол – это, как говорится, “хорошо забытое старое”.
Как правило, перелопачивание интернета заканчивается одним и тем же. Мы выясняем, что теплый пол для частного дома или квартиры можно сделать по двум различный технологиям. Или водяной от котла, или электрический от розетки. В том и ином случае возможны разные вариации и даже комбинации. Давайте попробуем хотя бы примерно понять, какой вариант может подойти лично вам, учитывая совокупность достоинств и недостатков.
Установка одножильной системы
Подключение одножильного теплого пола, в отличие от двужильного осуществляют через подвод двух его «холодных» концов, тогда как двужильные замыкают соединяя контакты на концах кабеля между собой.
Весь процесс самостоятельного монтажа можно разбить на несколько обязательных этапов:
- расчет мощности нагрева, наиболее приемлемой для данного помещения;
- выбор оптимальной модели с учетом общей поверхности и площади покрытия нагревательными элементами;
- подготовка схемы с указанием плана укладки кабеля, места расположения датчика и термостата и их подключения.
Главным показателем системы обогрева считается энергопотребление теплого пола, которое полностью определяется мощностью выбранного варианта и схемы устройства, в частности, высоты защитной стяжки из бетона.
Для жилых помещений толщина защитного верхнего слоя равняется 5–10 см, а для «мокрых» – высота пола может несколько увеличиться, поскольку необходимо уложить также дополнительную гидроизоляцию.
Надежность и долговечность
Эти показатели отражают максимально допустимый срок службы системы и вероятность безотказной работы в течение этого срока при соблюдении условий монтажа и эксплуатации.
Для различных систем теплого пола они составляют:
- водяной — до 50 лет и более 90%;
- стержневой – 20-25 лет при 70-75%;
- кабельный – 15 лет и около 70%;
- пленочный — 15 лет, около 40%.
Следует отметить, что для «рекордсмена» — водяного пола при этом не учитываются надежность и долговечность циркуляционного насоса, коллекторного узла, контрольной аппаратуры (манометров, термостатов и пр.). Все они существенно (на 20-25%) снижают приведенные выше показатели.
Немного цифр
Теперь давайте посмотрим на некую очень усредненную стоимость отопления помещения водяными теплыми полами с использованием газового котла. Безусловно, это значение может быть без труда оспорено, ибо вычисляется исходя из множества исходных данных.
Помните, мы пытались просчитать стоимость отопления комнаты площадью 12 квадратных метров с использованием инфракрасной пленки. Если подзабыли, напоминаю – расходы на электроэнергию составили около 1000 рублей. Конечно, это тоже весьма приблизительное значение.
Теперь мы берем ту же самую комнату, но используем для отопления водяной теплый пол. В среднем исходя из стоимости газа получается сумма примерно в 3-4 раза меньшая, то есть порядка 200-300 рублей. За отопление всей квартиры получится – 1000-2000 рублей, что значительно дешевле варианта с электрическим обогревом.
О том, как получилась эта цифра, говорить долго и скучно. Некоторые могут усомниться в ней и будут правы. Очень многое зависит от характеристик самого помещения, стоимости оборудования, коммуникаций.
Одно совершенно ясно – водяной теплый пол с газовым котлом “греет дешевле”, чем такой же вариант с электрическим или всевозможные пленочно-кабельные электроварианты.
Устройство водяного пола в квартире
Водяные полы с теплоносителем внутри представляют собой трубопровод, который уложен на основание и залит цементной стяжкой. Трубы применяются из металлопластика или полимера, диаметр 16 — 20 мм. Теплоноситель — вода или специальная жидкость (антифриз), нагрев его осуществляется в системе до 50 градусов.
Основными компонентами конструкции являются трубы с теплоносителем. В «пирог» также входит гидро и теплоизоляция, элементы для крепежа, арматурные устройства и управляющаяся система, она предназначена для регулировки объёма теплоносителя.
Петли пола подключаются к коллектору, движение жидкости осуществляется под воздействием насоса.
Что собой представляет
Трубы
Для начала стоит начать с выбора труб, из которых состоит система. Рекомендуется использовать металлопластиковые и пластиковые изделия. За последние годы появились несколько новинок, в том числе и трубы из сшитого полипропилена. Характеризуются как изделия, которые крайне сложно деформировать. При этом они полностью герметичны и обладают превосходной теплопроводностью. Отопительные трубы должны выбираться с умом. Не стоит использовать для теплых полов в доме изделия, предназначенные для создания системы водопровода. Подобный выбор сведет возможную эффективность устройства к минимуму. В качестве подсказки можно использовать предлагающуюся маркировку, которая расположена на каждом изделии.

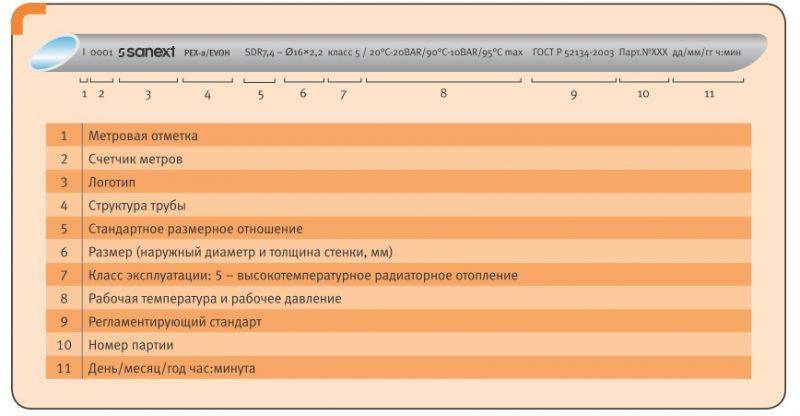

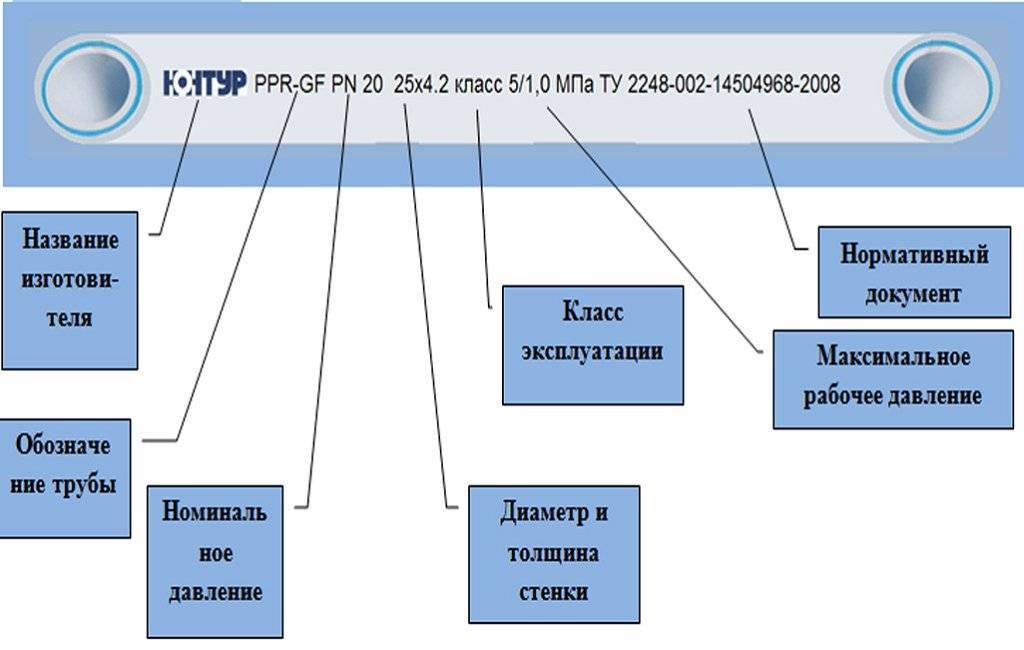

Маркировки:
- теплопроводность, которая составляет 0,44 Вт и больше;
- расширение, не превышающее показателя в 0,025 мм.
От диаметра и шага укладки материала будет зависеть его необходимое количество.
Таблица расхода труб для теплого пола
Котел
Чаще всего используются именно газовые котлы, твердотопливные или электрические. При выборе необходимо учитывать специфику отдельного региона, в котором живет семья
Если ранее наблюдались перебои в подаче газа, то лучше обратить внимание на газовое оборудование. Расчеты касательно мощности для теплого водяного пола следует производить исходя из разных показателей. Монтаж теплого пола должен производиться только после проведения необходимых вычислений
Монтаж теплого пола должен производиться только после проведения необходимых вычислений.
Для стандартного помещения с высотой потолков не более 3 м, при наличии пластиковых окон и качественного утеплителя удельная мощность на один метр площади должна составить порядка 100 Вт. Для расчета общей мощности следует брать показатели котла и общую квадратуру дома. Подобные схемы делаются самостоятельно. Следует так же учитывать возможный запас мощности, который составит порядка 15-25%.

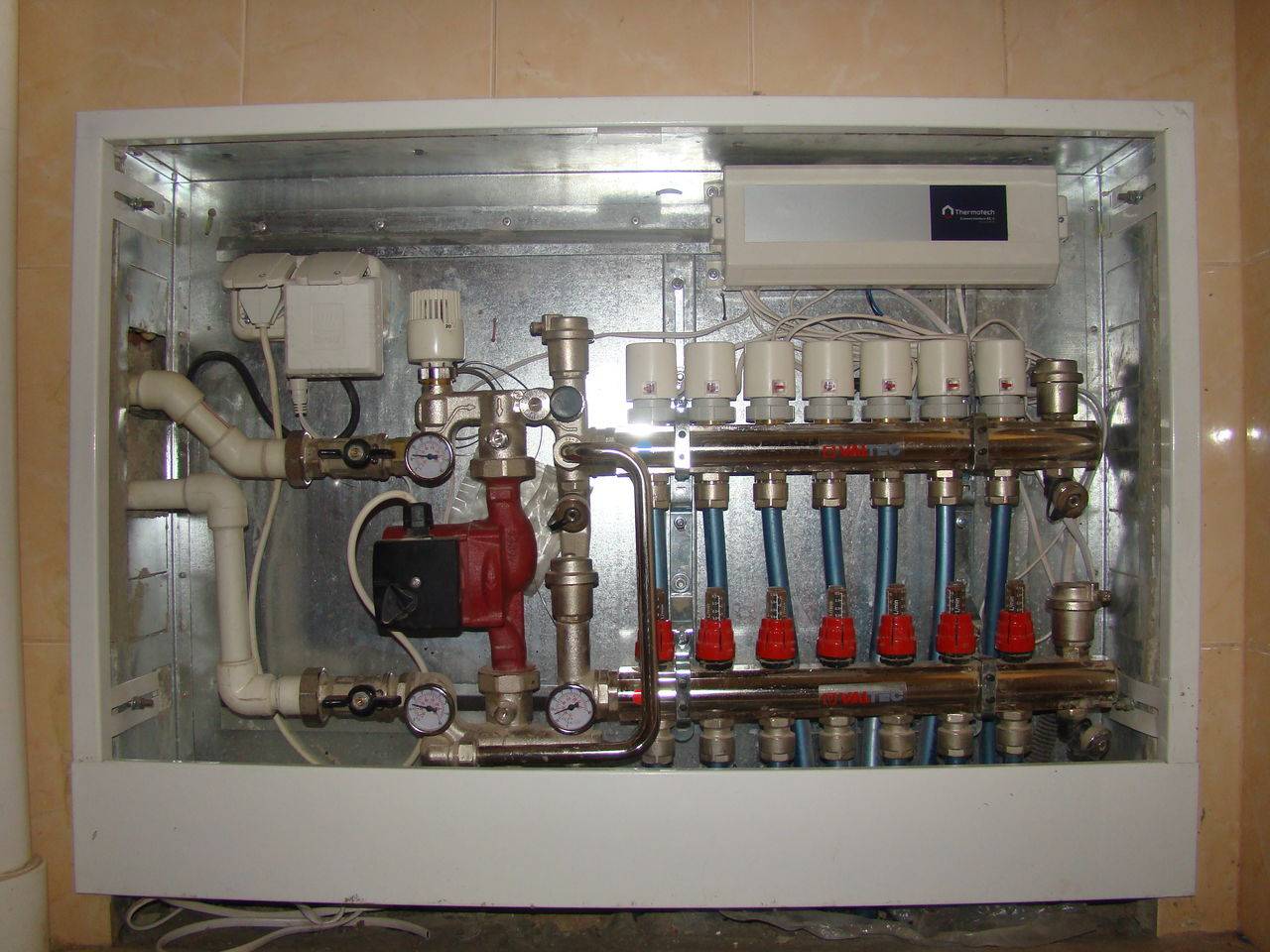

Коллектор
Его основной задачей является работоспособность всей системы водяного отопления. Он так же поддерживает установленную на терморегуляторе температуру. Здесь не стоит экономить. Следует покупать такой аппарат, в котором есть датчики сливного крана, протока и кран Маевского. Последний отвечает за отсутствие воздушных масс внутри водяного теплого пола в частном доме. Отдельно нужно будет подобрать щиток.
Насос циркуляционный
Если он не предусмотрен производителями и не входит в базовую комплектацию котла, то его приобретают самостоятельно. Устройство отвечает за циркуляцию теплоносителя внутри системы, может быть дополнено терморегулятором, который отвечает за скорость потока воды и температурный режим внутри труб
Рекомендуется обратить внимание на трехскоростные насосные системы, которые уже оснащены собственным терморегулятором. Произвести установку подобного устройства своими руками под силу не каждому, ведь для этого требуются знания из области электротехники. Производителей много, но лучшими и более надежными считаются немцы и европейцы
Дополнительные комплектующие
В этой роли выступают различные муфты, шаровые краники, фитинги и резьбы. Для теплого водяного пола количество комплектующих рассчитывается в каждом отдельном случае. Для этого стоит учитывать особенности выбранной системы. Расчеты и планировка так же производятся индивидуально для каждого дома, который планируется снабдить теплым полом. Дачные участки нуждаются в особом типе отопления, ведь зачастую там никто долго не живет.
Достоинства и недостатки
Теплые полы на сегодняшний день являются довольно популярными и используются многими владельцами частных домов. Теплоотдача в данных системах осуществляется за счет расположенных под напольным покрытием труб, по которым циркулирует разогретый теплоноситель, или же посредством электрических нагревательных элементов.
В результате пол нагревается и становится теплым на ощупь, что уже само по себе существенно повышает уровень комфорта в доме.
Среди положительных качеств теплого пола наиболее ярко выделяются следующие:
- Высокий уровень комфорта. Нагретый до определенной температуры пол позволяет ходить по нему босиком, не боясь какого-либо дискомфорта.
- Экономичность. Экономия при использовании теплых полов достигается за счет эффективного распространения энергии – она движется снизу вверх и обогревает только тот объем помещения, в котором тепло необходимо, т.е. лишние траты отсутствуют.
- Возможность настройки температурного режима. Теплый пол настоятельно рекомендуется оснастить электронным блоком управления, который позволит системе отслеживать текущую температуру в помещении и удерживать ее в заданных пользователем пределах.
- Простота монтажа. Обустройство теплых полов – это довольно простое занятие, особенно если речь идет об электрической разновидности системы. Водяной контур прокладывать сложнее, но даже его при желании вполне можно установить своими руками.
Недостатки тоже имеются:
- Высокая себестоимость. Для монтажа теплого пола потребуется немало материалов, да и на некоторые инструменты придется раскошелиться. Снизить уровень затрат можно только одним способом – выполнить всю работу по обустройству отопления самостоятельно.
- Уменьшение объема помещения. Толщина теплого пола может варьироваться в пределах от 7 до 12 см – и именно на эту высоту поднимается весь пол. Если потолки высокие, то особых проблем из-за этого не возникнет (разве что придется переделать пороги).
- Требовательность к напольному покрытию. Накрывать теплый пол можно только теми покрытиями, которые хорошо пропускают тепло. Лучше всего приобрести специализированные материалы, рассчитанные на использование в сочетании с теплыми полами. Неподходящее покрытие не позволит системе эффективно работать, а в случае с электрическими нагревателями еще и существует вероятность их поломки в результате перегрева.
Достоинства теплых полов существенны, а недостатки не носят критический характер, поэтому такие отопительные системы вполне можно использовать для отопления, как в качестве основного, так и в качестве дополнительного источника тепла.
