Устройство и принцип работы
Для заливки в контур лучше использовать антифриз
Новшество корейской системы заключается в уникальной структуре нагревательного элемента. Он представляет собой трубу диаметром 20 мм, изготовленную из структурированного полиэтилена. Внутри труба заполняется теплоносителем, затем на протяжении всей длины вставляется кабель.
Отличие от обычных теплых полов заключается в том, что кабель состоит из сплава хрома и никеля, сверху покрыт тефлоновой оболочкой. Вся конструкция герметично запаяна. Благодаря такой конструкции теплоноситель внутри трубки не двигается, он полностью статичен.
Основная особенность принципа работы инновационной системы электро-водяного пола заключается в том, что для обогрева не нужно приобретать отдельно коллектор, котел и циркуляционный насос.
Монтаж системы производится под стяжку. Это обеспечивает равномерное распределение тепла по всей поверхности. В качестве теплоносителя выступает антифриз. В отличие от остальных теплых полов за счет антифриза удается добиться всегда стабильной температуры.
Монтаж электро-водяного пола xl pipe.
Монтаж xl pipe мало отличается от монтажа кабеля или водяного пола. Поскольку, это всё-таки трубы, то монтаж в полу ближе системе водяного пола. Укладывается на стяжку теплоизолирующий слой, поверх монтируются змейкой или улиткой трубы. Дальше, то, что над полом, монтируется уже точно так же, как кабельная система, с подключением к электричеству и терморегулятором.
Поверх данных труб обычно делается стяжка и укладывается плитка. Плитка лучше всего годится при монтаже тёплого пола.
Отзывы.
Отзывов по xl pipe пока мало. Система новая и довольно дорогая, в то же время монтаж её похож на монтаж водяного отопления. Если её устанавливать как водяную систему, то это будет так дорого, что про неё можно забыть. Поэтому её должны устанавливать электрики, то работа будет стоить сравнительно недорого, я думаю.
В наше время, в условиях нестабильной работы ЖКХ, недоделок строителей и прочих причин желательно в доме иметь дополнительное отопление, не зависящее от поступления горячей воды. Для этой цели люди нередко используют, так называемые, тёплые полы. Эта способ подогрева пола, в общем случае, он может зависеть или не зависеть от ЖКХ. В случае установки электрической системы, она не зависит от поступления горячей воды и может являться дополнительным источником нагрева помещения.
Тёплые полы бывают разными, и имеют разные преимущества и недостатки. Не так давно на российском рынке появились новые системы подогрева пола, электро-водяные, которые, в известной степени, совмещают оба подхода (водяного отопления и электрического).
Просмотрено: 958
Монтаж X-L PIPE своими руками
Процедура монтажа данной системы на 80% схожа с укладкой водяного ТП из гибкой трубы.
Порядок работы
1. На основание (стяжка из пенобетона или ППР) уложить теплоотражающий материал — фольгированную подложку.
2.Затем следует армирующая сварная сетка 100х100 с прутом 3 мм. Если армирование было применено в черновой стяжке, сетка укладывается только сверху труб.

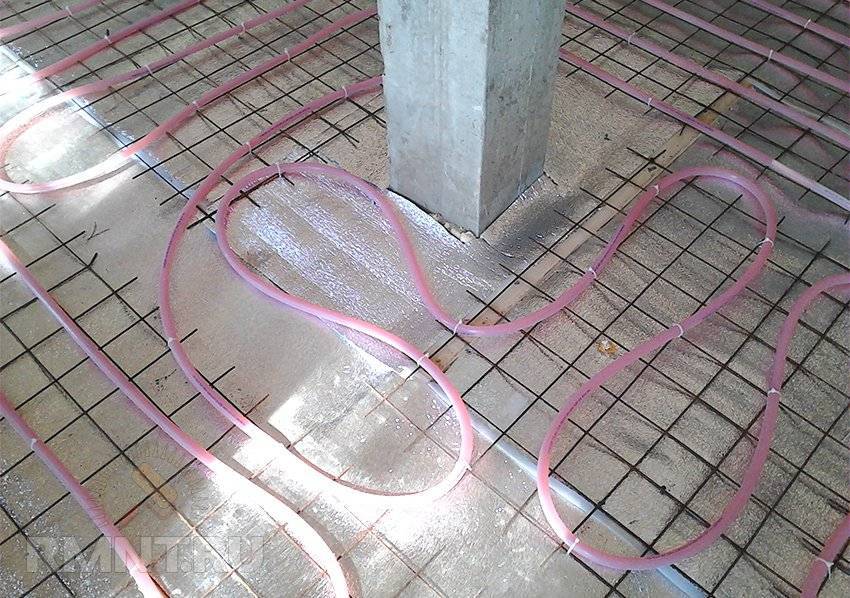

3. На специальные крепежи (идут в комплекте) уложить трубу «улиткой» или «зиг-загом». Главное требование — шаг трубы 250–300 мм.
Внимание! Не допускайте перекручивания, перегиба, пореза или других деформаций трубы.

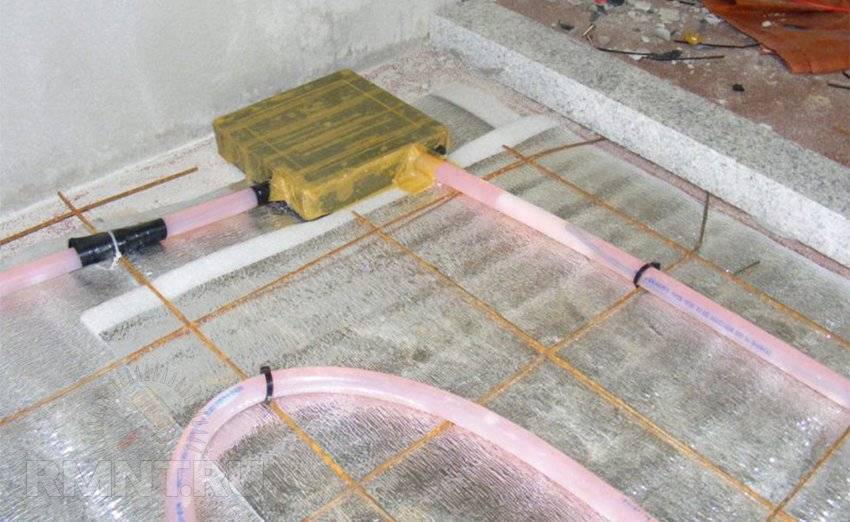

4. Вывести оба конца трубы в герметичную распределительную коробку (прилагается в комплекте). Она потребуется для обслуживания или ремонта и должна быть обклеена гидроизоляционным скотчем.
5. Далее к концам анода и катода подсоединяется провод, который идёт на регулятор и источник питания.

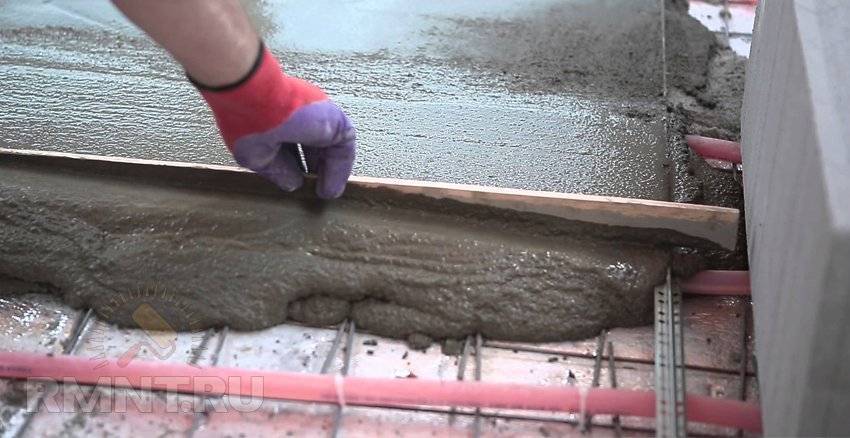

6. После монтажа и испытаний установить маяки и уложить стяжку из специального раствора для ТП, либо цементного раствора с присадками.
7. При низкой температуре в помещении систему можно включить на 15–20 С° для ускорения твердения стяжки.

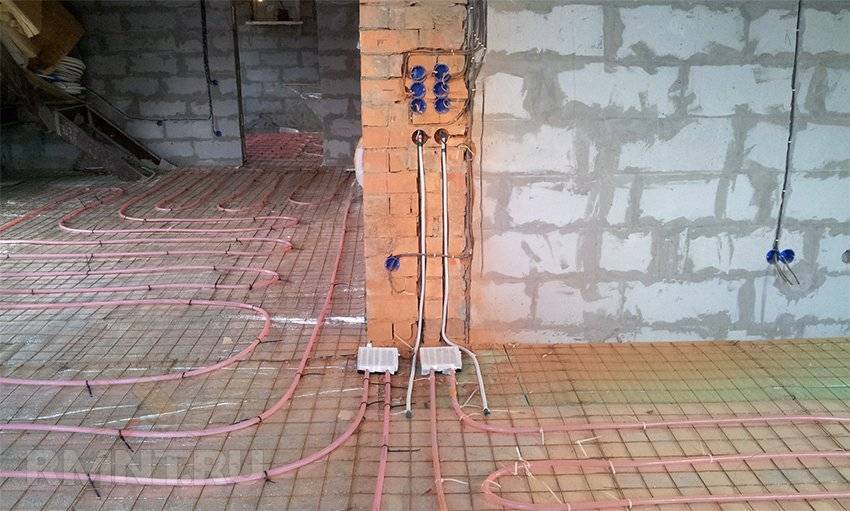

Место распределительной коробки нужно определить заранее таким образом, чтобы для доступа к ней потребовалось демонтировать минимум напольного покрытия. Также следует предусмотреть удобное место регулятора — провода от него пойдут на коробку.
Монтаж X-L PIPE на видео
Обслуживание такой системы производится специалистами, т. к. для закачки жидкости нужен специальный насос. Процедура ремонта сводится к выкачке агента, замене нагревающей нити (её нужно просто продёрнуть по трубе) и обратной закачке жидкости. Такая профилактика рекомендуется 1 раз в 12–15 лет, т. е. 4–5 раз за весь срок эксплуатации.
Как устанавливают систему «xl pipe»?
Для качественного отопления дома необходимо правильно подобрать метраж труб для магистрали. Необходимо измерить напольное основание в комнате. Наименьшую длину делят на шаг, с которым укладывают трубу: магистраль укрепляют на основании с шагом от 20-30 см. Полученное число умножают на наибольший показатель длины комнаты. Предлагается рассмотреть следующий пример:
- ширина помещения – 3 м; наименьший показатель;
- длина – 5 м; наибольший показатель;
- шаг между витками 20 см;
- длина магистрали: 300 см / 20 см * 500 см = 7500 см = 75 м.
Рекомендуем: Какими характеристиками обладает тёплый пол Shtein?
Для комнаты 3*5 м потребуется 75 м трубы. Производитель предлагает специальную таблицу, в которой указана мощность отопительной системы. В данном случае мощность 3000 Вт.
Необходимо сделать проект укладки магистрали. Это должен быть чертёж, на котором указана длина магистрали, способ укладки труб, шаг между витками. С его помощью легче проводить монтаж и ремонт системы. Как устанавливают систему тёплый пол «xl pipe»?
- Напольное основание выравнивают.
- Укладывают теплоизоляцию. Рекомендуют техноплекс, пеноплекс. Толщина изоляции 5 см.
- На утеплителе располагают отражающий экран. Его использование улучшает прохождение тепловых волн к напольному покрытию в комнате.
- Для крепления магистрали нужна арматурная сетка. Её распределяют по всему основанию, но вплотную к стене не подводят. Расстояние от стены до сетки 5 см.
- На полу устанавливают распределительную коробку. От неё начинают монтаж трубопровода.

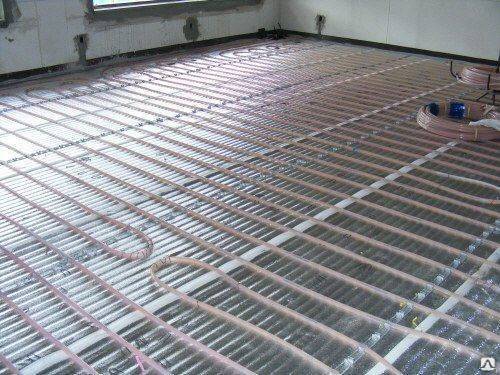

- Трубы укладывают «змейкой» или «улиткой». Если использовали методику укладки «улиткой», то первый шаг будет 60 см. Трубу доводят до центра, поворачивают в обратном направлении. Второй шаг 30 см. Трубу выводят к распределительной коробке.
- Укрепляют магистраль с помощью пластиковых лент к арматурной сетке.
- Для подключения кабеля к терморегулятору необходимы дополнительные провода. Терморегулятор устанавливают на стене, на расстоянии не менее 30 см от пола.
- На полу укрепляют датчик. Его располагают либо на трубе, либо на расстоянии не менее 3 см от неё. Малое расстояние позволит прибору быстро уловить максимальную или минимальную температуру теплоносителя в трубе, и дать сигнал терморегулятору о включении или об отключении системы.
- Проводят тестирование тёплого пола. Рекомендуют использовать мультиметр, чтобы определить сопротивление материалов.
- При положительном результате, пол заливают бетонной стяжкой. Максимальная толщина 8 см.
Магистраль не обязательно закрывать стяжкой. Для монтажа можно использовать сухие способы. Трубы укладывают в черновое покрытие, проделывая в нём канавки. В них укладывают фольгу; используют материал для саун. На фольге распределяют трубы. Поверх магистрали укладывают ГВЛ толщиной 20 мм.
Рекомендуем: Чем хороша труба Валтек для тёплого пола?
Далее идёт подложка и облицовка Трубы можно укрепить и на деревянном основании. В этом случае для обустройства магистрали рекомендуют сделать дорожки из фанеры или воспользоваться контурным утеплителем из пенополистирола с бобышками.
Тёплый пол «xl pipe» является эффективной системой отопления. Производитель даёт гарантию 50 лет, но прослужит она дольше. Первый прогрев системы довольно продолжительный 6-48 ч. В дальнейшем, после прогрева теплоносителя, отопление функционирует в штатном режиме.
YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.
Как выполняется установка жидкостного пола XL Pipe
Этапы монтажа электро водяного отопления xl pipe:
- Подготавливают черновое основание. Очищают от мусора, выравнивают неровности, заделывают трещины. На основание укладывают плиты экструдированного пенополистирола. Он играет роль теплоизолятора.
- Теплоизолятор фиксируют при помощи «зонтов». Для этого в плите делают отверстия для крепежа, туда вставляют дюбели-зонты.
- Сверху теплоизоляционных плит укладывают армирующую сетку. Размеры ячеек от 100 до 200 мм.
- Секции сетки связывают с помощью металлической вязальной проволоки.
- Греющий кабель из комплекта тёплого пола проверяют на соответствие сопротивлению.
- Затем раскладывают трубы согласно схеме, указанной в инструкции. Трубки фиксируют пластиковыми хомутами к армирующей сетке.
- Выполняют подводку питающего кабеля от терморегулятора к распределительной коробке.
- Провода от трубы соединяют с кабелем питания. Для этого используют обычно клеммы.
- Заземляющие кабели соединяют с армирующей сеткой.
- Фиксируют температурный датчик примерно на расстоянии 50 мм от трубки.
- Закрывают монтажную коробку. Уплотняют щели герметиком.
- Затем выполняют бетонную стяжку и ждут её высыхания. Затем делают сверху финишное покрытие.
При монтаже электро-водяных полов XL Pipe нельзя допускать перекручивания и пережима трубок. Работы производят с учётом всех рекомендаций производителя. В зимнее время допускается для быстрейшего высыхания бетонной стяжки запуск системы в среднем температурном режиме.
Система эта дорогостоящая и обращаться с ней во время установки надо бережно, не допуская переломов трубок. Способ обогрева XL Pipe подходит для помещений любого назначения: для жилых, служебных и производственных.
Профилактические работы XL Pipe выполняют специалисты. Как правило, требуется заменить теплоноситель. Делают это примерно один раз в 10-15 лет. Финишное покрытие пола при этом не трогают. Это большое преимущество XL Pipe перед другими системами.
Разновидности
Выпускаемых моделей нового электро-водяного теплого пола немного. На современном рынке представлены всего два вида такого оборудования – XL Pipe и UNIMAT AQUA. Системы отличаются по конструктивным характеристикам, но имеют практически одинаковый принцип работы.
Теплые электро-водяные полы XL Pipe
Система от корейской фирмы Daewoo Enertec имеет новую структуру элемента нагрева. Конструкция устройства представляет собой трубу из полиэтилена со стенками толщиной 20 миллиметров в полость, которой проведен специальный электрический кабель.
Нагревательный проводник состоит из сплетенных хромовых и никелевых нитей, облаченных в защитную оболочку из тефлона. Трубы, в которые он помещен, заполнены теплоносителем жидкого типа.
Рабочий процесс такого жидкостного оборудование происходит по такому принципу:
- при подключении устройства к электрической сети, ток проходит по кабелю, обеспечивая нагрев теплоносителя;
- благодаря большой мощности провода и небольшого количества жидкости в трубе обеспечивается быстрый прогрев системы;
- нагретый теплоноситель увеличивается в объеме, способствуя повешению давления в трубе.
За счет такого процесса система быстро набирает необходимую рабочую температуру.
Электро-водяной теплый пол XL Pipe
Производитель выпускает несколько моделей теплого пола XL Pipe. Они отличаются по мощности и длине контура. Самая максимальная длина трубы составляет 84 метра. Такое оборудование рассчитано на мощность до 3360 ватт.
При правильной установке и эксплуатации устройство обогрева половых покрытий XL Pipe может прослужить более 40 лет. Система не требует монтажа дополнительных отопительных приборов. Основным ее достоинством считается безопасность использования и возможность установки предметов мебели в местах укладки контура.
Капиллярный электрический пол
Представителем такой отопительной системы является производитель Caleo. Корейская фирма выпускает оборудование для обогрева пола Unimat Aqua капиллярного типа. Замкнутая система состоит устройство из многочисленных трубок с небольшим диаметром, которые подсоединяются электрическому прибору с рабочей мощностью 2400 ватт.
Принцип работы капиллярного пола аналогичен электро-водяному оборудованию XL Pipe:
- электрический прибор подключается к сети, способствуя нагреву теплоносителя в трубках;
- при этом в замкнутом контуре создается давление и происходит интенсивный нагрев.
Применяется теплый пол Unimat Aqua для обогрева помещений с небольшой площадью, так как одна отопительная система рассчитана на комнату объемом 20 метров квадратных. Срок службы такого оборудования небольшой – до 5 лет.
Основным достоинством капиллярного обогрева пола считается блок с многофункциональным способом управления. С его помощью можно поддерживать контроль температурного режима системы, а также устанавливать режим автоматического включения и выключения функции нагрева. Таймер рассчитан на двенадцать часов.
Максимальная длина капиллярных трубок составляет 140 метров. Наибольший прогрев теплоносителя – 70 градусов, что соответствует температуре воздуха в пределах 30 – 40 градусов. К недостаткам системы относят неравномерность прогрева полового покрытия. Такая погрешность связана с тем, что горячая жидкость, которую нагревает блок, в процессе прохождения по трубкам успевает немного остыть.
X-L PIPE — решение проблем путём комбинирования видов
Корейские инженеры решили совместить буквально все известные виды ТП в одном изделии, попутно избавившись от недостатков каждого вида. В результате свет увидела герметичная система в виде полиэтиленовой трубы (Ø 20–30 мм), заполненной теплоёмким агентом (жидкостью), и проложенными внутри неё нагревательными элементами. Эти элементы — анод и катод — состоят из 7-ми хромоникелевых нитей и обеспечивают моментальный нагрев при подаче напряжения.
Для компенсации расширения жидкости при нагреве в конце трубы предусмотрен отсек, заполненный мягкими шариками — напряжение на стенки не передаётся. Это увеличивает срок службы трубы в системе ТП до 60 лет.

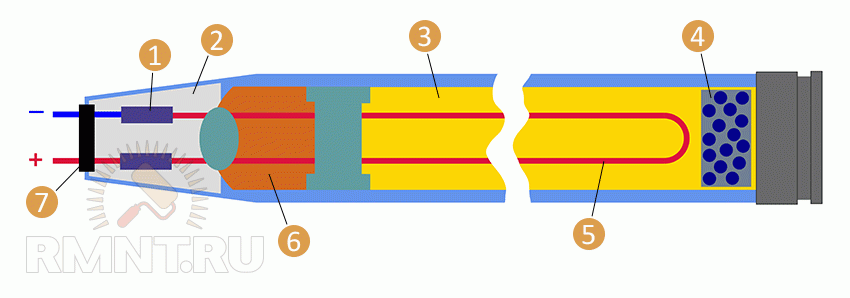

Строение X-L PIPE: 1 — холодный конец кабеля; 2 — изоляционный материал; 3 — теплопроводящая жидкость; 4 — устройство поглащения напряжения; 5 — 7 натянутых хромоникелевых нитей с двойным покрытием; 6 — пробка из силиконовой резины; 7 — силиконовая крышка
Отличительные особенности системы X-L PIPE:
Для прогрева агента не требуется его прокачка по системе. Котёл, насосы и коллектор не нужны.
Время паузы между подогревами — 4 часа для +23 С° (у электрического ТП — 2 часа).
Простое обслуживание и ремонт системы.
Система не требует расчётов, подгонки под мебель, исключены проблемы несовместимости оборудования, протечек, некачественного монтажа.
Ещё одним свойством, которое можно отнести к проблемным, можно назвать обязательную стяжку от 40 мм. При этом работу без стяжки предлагают только дорогостоящие инфракрасные теплые полы, остальные также требуют укладки слоя раствора.
Характеристика системы «xl pipe»
Напольная система отопления «xl pipe» используют как в качестве основного, так и для дополнительно обогрева. Жидкостное отопление требует установки котла или печи. Для некоторых агрегатов необходимо выстраивать котельную, которую оборудуют жаростойким материалом соответствующим образом.
Для печи требуется твёрдое или жидкостное топливо, о котором не следует забывать, чтобы поддерживать работу источника тепла. Теплообменник устанавливают в камере горения: в нём подогревается жидкость, которая нагнетается в напольную магистраль из труб.
Установка жидкостного отопления сопровождается высокими затратами. Для тёплого пола «xl pipe» не требуется котла или печи. Монтаж системы проводят за несколько часов. Финансовые вложения минимальны.
Кабельное напольное отопление используют как для больших помещений, так и для обогрева отдельных холодных зон в комнате. Проводник укладывают в стяжку толщиной не более 2 см. Для облицовки пола рекомендуют использовать твёрдые материалы: ламинат, паркет. Для укладки ковролина или линолеума требуется твёрдая подложка в виде листов фанеры или ДВП.
При электрической системе отопления имеются ограничения в обустройстве помещения. Стационарную мебель устанавливать на него не рекомендуют. Существует риск запирания кабеля: на площадке, где установлен шкаф или диван, кабель перегревается; система обогрева может отключиться.
Для технологии «xl pipe» запирания не страшны. В комнате можно устанавливать любую мебель, с последующей перестановкой или сменой дизайна. Схема электро-жидкостного обогрева простая.

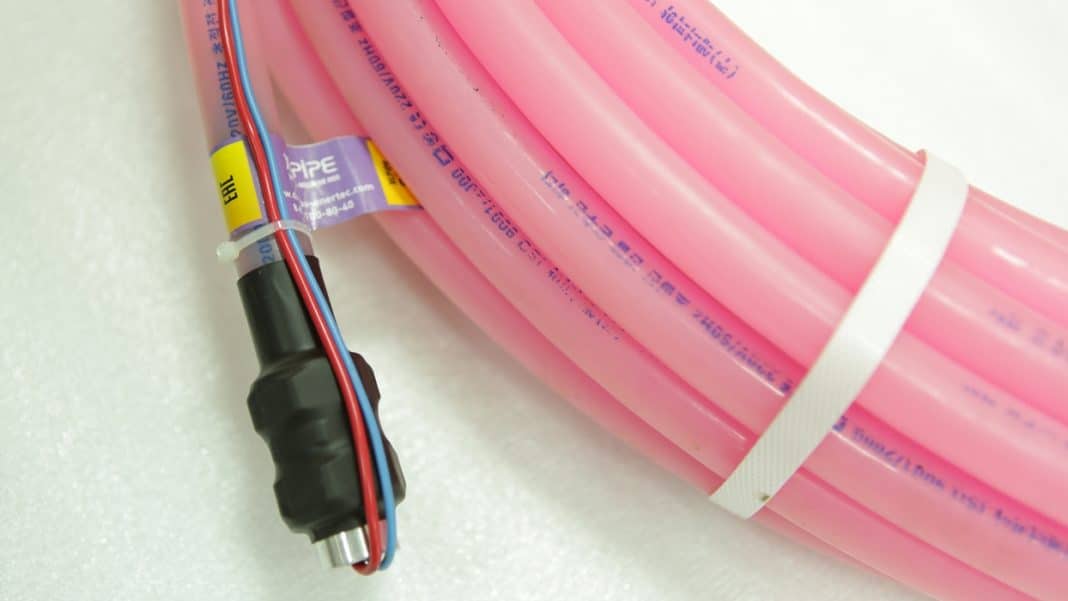

- Магистраль из труб диаметром 20 мм. Трубы выполнены из сшитого полиэтилена; они обладают высокой прочностью.
- Трубы заполняют пропиленгликолем. Жидкость является теплоносителем. Циркуляции не происходит. Теплоноситель находится в трубе стационарно, постоянно. В этом ещё одно преимущество системы «xl pipe»: она не требует циркуляционного насоса.
- Жидкость не замерзает. Если в системе отопления нет надобности, то её просто не включают. Теплоноситель при этом сливать не надо. Система не разморозится.
- Нагревает пропиленгликоль кабель. Он находится внутри трубы.
- Кабель семижильный с нихромовой основой. Изоляция выполнена из тефлонового материала.

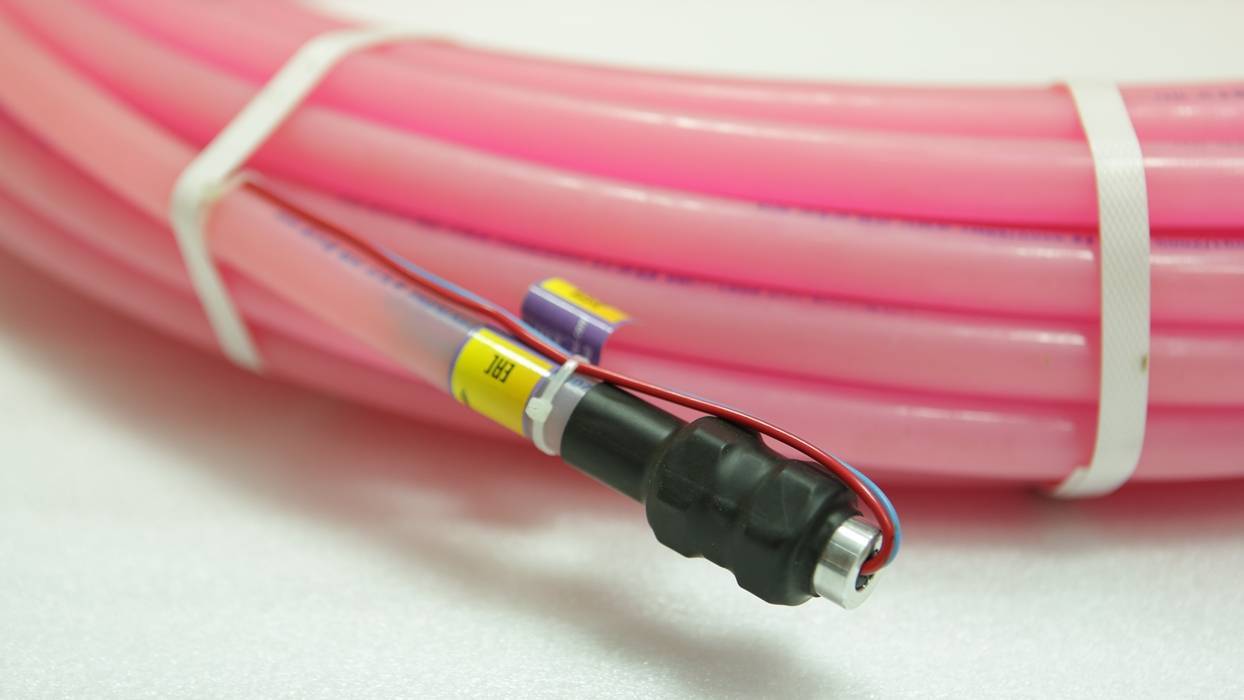

- Концы кабеля выводятся для подключения к сети.
- При нагревании жидкость расширяется. Чтобы не произошло разрыва трубы, в ней предусмотрена система поглощения давления.
- Кабель требует напряжения в сети 220 В.
- Мощность проводника 40 Вт на 1 пог. м.
- При нагревании пропиленгликоля до 40 0С, воздух в комнате прогревается до 21 0С, на полу выдерживается 25 0С. Максимальная температура пола 30 0С, поэтому систему отопления можно устанавливать в саунах, в комнатах для отдыха.
- Максимальный разогрев теплоносителя 70 0С.
Новинка на рынке XL Pipe
Новинка заключается в особой структуре нагревательного элемента. Он состоит из трубы, которая выполнена из структурированного полиэтилена, ее диаметр равен 20 мм. Внутренность трубы заполнена теплоносителем. Во всю длину внутрь вставлен кабель. Это не тот кабель, который используется в электрическом теплом полу. Он состоит из 7 нитей хромо-никелевого сплава с тефлоновой оболочкой. Вся эта конструкция имеет герметичную запаянную структуру. Теплоноситель внутри трубы статичен и не движется.
В отличие от водяного теплого пола, где теплоносителем может быть вода, в жидко-электрическом обогреве теплоносителем может служить только антифриз. Вся система трубопровода монтируется под стяжку. За счет этого тепло будет равномерно распределяться по поверхности. Эта разработка лишена главного недостатка водяной системы – неравномерного прогрева, ведь антифриз всегда имеет стабильную температуру без колебания. Также электро-водяной обогрев лишен другого недостатка электрического обогрева. XL Pipe не боится запирания. Если вы поставите на пол крупногабаритную технику и мебель туда куда захотите – это не отразиться на качестве обогрева.
Какой теплый пол лучше
С одной стороны, оба вида систем – и водяные, и электрические – имеют одинаковые плюсы использования. Это хороший прогрев поверхности пола с возможностью регулировки температуры за счет термостата и создание уюта в доме. За счет любой системы теплого пола удается создать оптимальный микроклимат в помещении.
Теплый пол под плитку
Но у каждой из систем есть и свои недостатки, а вероятность использования их будет зависеть от того, в каких условиях планируется эксплуатация оборудования. Например, в многоквартирном доме водяные полы не устанавливаются по вышеописанным причинам. Исключением являются новостройки с дополнительными выводами из системы отопления, к которым и подключаются трубы водяного пола. И в старых домах лучшим вариантом обустройства подогрева полов будет всегда электрическая система. В частном же доме можно укладывать и водяной подогрев, особенно если имеется автономная система отопления жилища.
Достоинства и недостатки различных конструкций теплых полов
К минусам водяной системы подогрева относятся:
- необходимость регулярных осмотров и профилактики;
- создание хорошего гидроизоляционного слоя;
- высокие цены на материалы и дороговизна самой работы;
- полы могут греться только тогда, когда включен отопительный котел, что не всегда удобно в летнее время.
Укладка теплого водяного пола
Выбирать из электрических систем также нужно по определенным критериям. Например, ИК полы не создают электромагнитного поля, что актуально для тех, кто особо внимательно относится к своему здоровью. Такие полы будут актуальны и в помещениях, где имеется много мебели, ведь они устанавливаются только под свободную от нее площадь. А это – экономия материалов и денег.
К плюсам любой электросистемы можно отнести также возможность включения подогрева в любой момент – они не зависят от работы дополнительного оборудования. А сроки службы у электрополов велики и достигают 50 лет без лишнего внимания со стороны владельца.
Темоплёнки с инфракрасным излучением дают оздоровительный эффект
Достоинства жидкостных электрических полов
Новая форма обогрева выгодно отличается от своих аналогов по многим позициям.
Преимущества электро-жидкостных систем в сравнении с обычными водяными следующие:
- не нужно подключать к нагревательному котлу или к центральной системе отопления;
- для выполнения своей функции теплоносителю не нужна помощь циркуляционного насоса;
- монтаж предельно прост: не нужно сооружать коллектор и распределительный щит;
- работу системы обеспечивает очень малое количество теплоносителя, поэтому, даже при протечке, квартире не грозит затопление;
- тёплые полы прогреваются максимально равномерно по всей поверхности;
- требуется гораздо меньше трудозатрат при их установке, в отличие от водяных тёплых полов.
Если говорить о преимуществе перед электрическими тёплыми полами, то нужно отметить такие качества:
- исключен перегрев кабеля, который расположен внутри жидкости;
- ремонт жидкостных полов не доставляет проблем.
Доливают антифриз или меняют электрические элементы через удобную монтажную коробку. Повреждённые места выявляются моментально по мокрым кругам на стяжке. Нагревательный эффект обеспечивает максимальный подогрев полов за счёт того, что энергия тепла хранится не только под стяжкой, но и в трубе.
Есть определённые преимущества у жидкостных полов по сравнению с инфракрасными плёночными:
можно монтировать в помещениях с любой влажностью, что очень важно во многих случаях;
жидкостные полы можно укладывать под любым напольным покрытием.
Почему выгодно делать тёплые полы?
Основное преимущество тёплых полов от всех остальных видов отопления заключается в том, что они скрыты от глаз и идеально подходят для семей, где есть маленькие дети. Кроме того, что малыши могут безопасно для здоровья ползать, они не обожгутся об источники тепла, которые надёжно спрятаны под финишным покрытием. По помещению, где установлены тёплые полы, не «гуляют» сквозняки.
Тёплые полы снижают расходы на отопление в домах с очень высокими потолками, где сложно рационально организовать отопление всего объёма помещения. В квартирах, которые находятся на первом этаже, над сырыми холодными подвалами, тёплые полы обеспечат комфортный микроклимат.
Кроме того, они не сушат воздух, а это особенно ценят чувствительные люди, склонные к аллергии. Когда тёплые полы являются автономным видом обогрева, они выручат в холодные дни межсезонья. Керамическая плитка даже при самой хорошей системе отопления остаётся холодной, и здесь выручит применение тёплых полов.
Таким образом, решение смонтировать тёплые полы идёт во благо здоровью членов семьи
Важно выбрать, какую систему лучше применить.
Базовый комплект капиллярного теплого пола UNIMAT AQUA
Описание
UNIMAT AQUA — инновационная разновидность водяного теплого пола и представляет собой автономную замкнутую систему, по которой циркулирует небольшое количество воды под малым давлением по тонким, как капилляры, нагревательным трубкам по замкнутому контуру. Нагрев воды в системе осуществляется с помощью электронного управляющего блока с программируемой мощностью от 100 до 2400 Вт.
Назначение: для обогрева небольших площадей от 10 до 20 м? любых жилых городских или загородных помещениях.
Для монтажа капиллярного теплого пола UNIMAT AQUA необходимо приобрести следующие элементы: 1) Базовый комплект включает в себя: Блок управления КВ-2400 в сборе — 1 шт. Соединительная трубка — 2 шт. Монтажный комплект СК — 1 шт. Паспорт изделия — 1 шт. 2) Дополнительный комплект включает в себя: ПВХ трубки (на основе полимера полиэтиленового ряда) — 2 бухты, длина которых зависит от обогреваемой площади: Для площади обогрева «до 10 кв. м» — 2 x 35 погонных метра. Для площади обогрева «до 20 кв. м» — 2 x 70 погонных метра.
3) Вспомогательные материалы: Теплоизоляция (при необходимости). Гидроизоляция (при необходимости). Демпферная лента. Арматурная сетка и пластиковые хомуты для крепления водонесущих трубок. Монтажный короб (шириной от 10 см). Дистиллированная вода (максимальный объем около 6 литров).
Основное преимущество этой системы — достаточно большой функционал управляющего блока. Вот что может блок управления капиллярной системой:
?Поддерживать режим антизамерзания (температура +15оС). ?Контролировать или состояние теплоносителя, или температуру в помещении по вашему выбору. ?Поддерживать мощность, которую вы задаете самостоятельно при пуске системы (заводская настройка 2,4кВт, а вы поставить можете от 0,1кВт до 2,4кВт). ?При помощи таймера можно задавать время отключения системы.
Капиллярный пола расчитан на повышения комфортности. Для основного отопления ему недостаточно мощности. Преимуществом является безопасность системы (никакого электричества в полу), что позволяет устанавливать его во влажных помещениях (например, в моечном отделении бани) без каких-либо ограничений.
Технические характеристики блока управления KB-2400
| Параметр | Значение |
| Питание, В/Гц | 220—230/50 |
| Максимальная площадь обогрева, м2 | 20 |
| Максимальная длина трубок в системе, м | 140 |
| Диапазон регулировки температуры по воде, С° | 30—70 |
| Диапазон регулировки по температуре окружающей среды, С° | 0—40 |
| Регулировка таймера выключения, час | 1—12 |
| Давление в сети, кгс/см2 | 0,3 |
| Габаритные размеры блока управления, мм | 220х175х65 |
| Тип установки блока управления | накладной |
| Длина электрического кабеля, м | 1,4 |
Недостатки системы XL-PIPE
У системы XL-PIPE на всем протяжении температура жидкости, а значит и пола, одинаковая. Это является недостатком всех электрических систем. Основная наша задача, при монтаже отопления, сделать преграду холоду, которая идет от наружного контура (стен, окон, дверей). Поэтому, необходимо максимальную температуру подавать именно в эти места. Нет смысла греть внутренние стены. В этом смысле обычный водяной теплый пол так и устроен. Температура теплоносителя уменьшается по мере удаления трубы от стен, делая комфортным всю площадь помещения.
Системе XL-PIPE запирания не страшны. Согласен, что в обычном водяном полу бывают запирания контуров, но происходит это от неправильного расчета системы и не квалифицированного ее монтажа.
Для обслуживания системы XL-PIPE предусмотрены специальные технические коробки, которые монтируются вровень с покрытием пола и предназначены для его обслуживания. Вам сразу надо настроиться, что у вас в комнате будет такая коробка, а если контуров несколько, то не одна.
У системы XL-PIPE контура уже нарезаны на заводе и поставляются в готовом виде. Это говорит о том, что точно подобрать систему согласно расчета вам никогда не удастся. Вы будете вынуждены всегда купить больше, а это затраты на саму трубу, а потом и на электричество.
Система XL-PIPE работает только на отопление, в то время как используемый для нагрева теплоносителя в водяном теплом полу котел, может одновременно работать в системе горячего водоснабжения.
Будьте готовы, что компании, которые работаю с системой XL-PIPE, откажут вам в общестроительных работах (заливка стяжки), как это произошло со мной. В этом случае вам придется или самим приобретать пенополистирол, сетку, смесь и делать стяжку или искать еще одну компанию.
«Энергоэффективность» системы XL-PIPE
Энергоэффективность по сравнению с кабельным электрическим полом. Как достоинство, производитель делает упор на то, что теплоноситель внутри труб аккумулирует тепло, что позволяет системе остывать в 2 раза медленнее кабельных полов. На мой взгляд полное лукавство, т.к. в системе между полом и кабелем появилась вода, на нагрев которой надо потратить дополнительную энергию. К тому же, теплоноситель значительно не влияет на скорость остывания пола. Все будет зависеть от материала которым будет укрыт ваш пол. При включении система будет всегда потреблять заложенную в нее мощность, в то время как многие электрические котлы можно ступенчато настраивать по мощности и подключать ее по необходимости.
Теплоноситель для системы XL-PIPE
В системе XL-PIPE в качестве теплоносителя используется антифриз специального состава. Производитель не говорит какой. Скорее всего это связано с пузырьковым кипением, которое производитель преподносит как достоинство, умалчивая, что у пузырькового кипения в замкнутой среде есть и недостатки. Устанавливая в своем доме эту систему вы будите навсегда привязаны к поставщику этого теплоносителя. В обычные водяные полы заливается автомобильный антифриз на этиленгликолевой основе, который можно купить в любом магазине автозапчастей.
Монтаж системы XL-PIPE
При заливке стяжки, в обычных водяных полах создается избыточное давление в трубе, для того, чтобы бетон своим весом не деформировал трубу. Здесь вы этого сделать не сможете. Теоретически, при сжатии трубы кабель может соприкасаться с трубой, избыточно нагревая ее стенки. Какие последствия при этом могут быть, предугадать невозможно.
Инертность системы XL-PIPE
Система предназначена для постоянного проживания, так как нагрев пола занимает значительное время. Если вы бываете в доме наездами, эта система не ваш вариант. Система с обычными водяными полами и котлом, позволяет в этом случае устанавливать дополнительные радиаторы, которые быстро нагреют воздух в комнате пока теплые полы не возьмут на себя основную функцию.
Надеюсь, что эта статья поможет вам разобраться, что представляет собой система жидкостных теплых полов XL-PIPE. В следующей статье я расскажу о том, как настроить отопление в частном доме.
РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:
Преимущества и недостатки
Система подходит для любого типа напольного покрытия
Напольная система XL PIPE разработана специально для оборудования отопления в частных домах и коттеджах. Она пользуется большой популярностью благодаря множеству преимуществ:
- Подходит для монтажа под любые основания: ламинат, плитка, ковролин и линолеум.
- Не требует дополнительной установки насосов и котлов.
- Кабель находится в специальной жидкости, благодаря этому исключено его перегревание.
- Система устойчива к затиранию, на пол можно ставить крупногабаритную мебель, не боясь при этом, что будет пережат кабель и система выйдет из строя.
- Есть возможность ремонтировать без вскрытия стяжки.
- Установлена функция регулировки температуры в разных комнатах.
Жидкостный XL PIPE теплый пол характеризуется следующими показателями:
- Это экономичная энергосберегающая система. 98% всей энергии идет на обогрев комнаты. Благодаря этому тепло не теряется, стоимость отопления заметно снижается.
- Теплый водяной пол легко монтируется под любой вид покрытия.
- Конструкция полностью безопасна для человека, так как препятствует излучению электромагнитных волн.
- Благодаря инновационной конструкции обеспечивается ее надежность и длительный срок эксплуатации.
