Технология обустройства теплого пола по грунту в деревянном доме

Как выглядит котельная в деревянном доме с теплыми полами

Итак, трубы завели, пришло время монтировать коллектор. Какой это будет коллектор – решайте сами. Главное, чтобы количество его выводов соответствовало контурам водяного теплого пола вашего деревянного дома. Коллектор монтируется на стену в специальный короб или без него. Затем, используя развальцовку для труб теплого пола, производят соединение к контурам подачи и обратки.

Коллектор обязательно включает в себя воздухоотводчики, байпас на случай необходимости закольцевать систему, циркуляционный насос и подмес. Последнее позволит отрегулировать температуру только контуров теплого пола, а температуру радиаторов, если такие имеются в доме, оставит неизменными. Обязательны краны перед каждым ответвлением. Понятно, что они требуют дополнительных вложений, переходов с пластика на металл, доставляют сложности и отнимают время монтажа. В конечном счете они позволяют перекрыть проблемный участок на случай ремонта.

Разновидности стяжки

Их немного:

1. Мокрая. Она делается на основе цементного раствора.
2. Сухой теплый пол. Этот вариант стал использоваться очень часто, так как исключает появление грязи, проблем с контактами электрического варианта теплого пола. Кроме того, этот вариант позволяет положить плитку или другой отделочный материал уже на следующий день. Естественно, такую стяжку необходимо правильно обустроить.

Эти варианты имеют свои преимущества и недостатки. Однако выбирать стяжку нужно с учетом особенностей помещения, конструкции теплого пола, а также времени, отведенного на ремонт. подойдет в вашем случае, решать именно вам.

Каких ошибок надо избегать при монтаже

Особенности конструкции на деревянном основании заключаются в том, что любые нарушения и изменения в поэтапном монтаже отопления приведут к проблемам в эксплуатации. Появление конденсата и протечек критично.

Система укладки труб не допускает следующих нарушений:

• Превышение максимальной длины контура – труба не должна быть свыше 70 м длины. Контур должен располагаться ниже котла, так обеспечивается естественная циркуляция теплоносителя, при отсутствии циркуляционного насоса.

Отсутствие гидроизоляции – организация деревянных полов с водяным подогревом своими силами зачастую приводит к желанию сэкономить на расходных материалах. Следует запомнить, что хорошая изоляция деревянных поверхностей от воздействия влаги необходима в деревянном доме. Лучше всего не ограничиваться простыми мерами, а использовать дополнительные средства защиты: пропитки и защитную гофру для трубы.

Выбор отделочного материала – еще перед выбором метода монтажа теплых полов, следует предусмотреть, каким именно материалом будет облицовываться поверхность. От этого зависит максимальная температура нагрева и этапы работ.

Теплые полы для деревянного дома – это разумное решение. При условии соблюдения рекомендаций относительно монтажа, можно избежать возможных сложностей в процессе будущей эксплуатации.

Подготовка поверхности

Прежде чем заниматься обустройством в бревенчатом доме теплых полов, необходимо правильно выбрать систему отопления. Обычно в загородных деревянных постройках устанавливают котел, к которому и будет позже подсоединяться система теплого пола.

Теплый пол устройствоПод теплые полы необходимо выровнять поверхность

Чтобы обеспечить качество и эффективность конструкции, необходимо тщательно подготовить черновое основание, создать полноценный пирог теплого пола и правильно выполнить подключение.

Сооружение черновой стяжки начинается с подготовительных работ, в ходе которых:

• выравнивают поверхность;
• делают отсыпку песком и щебнем;
• проводят проливку и трамбовку;
• организовывают тепло- и гидроизоляцию;
• выставляют маяки;
• готовят раствор и заливают черновую стяжку.

Качественный и правильно подобранный теплоизоляционный материал позволит защитить дом от проникновения холода, а надежная гидроизоляция – избежать появления лишней влажности, возникающей из-за грунтовых вод.

Начинать работы следует с определения горизонта. Для этого с помощью нивелира на стенах помещения отмечается линия уровня пола.

После приступают к трамбовке существующего основания, на которое позже будет нанесен 15 см слой крупного речного песка и такой же слой щебня.

После трамбовки на поверхность высыпают речной песок

Созданную таким образом подушку поливают водой и трамбуют. Надежной защитой от грунтовых вод станет слой геотекстиля, которым закрывают основание, прежде чем засыпать его песком и гравием.

Теперь можно приступать к обустройству всех необходимых слоев. Подстилочный слой делают, используя цементно-песчаную смесь с мелкофракционным щебнем. Приготовленный бетон укладывают на поверхность толщиной не менее 5 см, после того, как будут установлены строительные маяки. Этот слой нужно сделать точно по уровню.

Возможные ошибки и трудности

Распространенные ошибки:

• Отсутствие теплоизоляционного слоя. При попытке сэкономить на нем происходят существенные потери тепла, долгое прогревание и промерзание.
• Вывод отводов размещается не в том месте. Он должен быть в области монтажа коллектора. Поэтому перед стяжкой нужно провести кабели как можно ближе к нему.
• Отсутствие регулировки теплоносителя. Это приводит к тому, что жидкость нагревается до высоких пределов. Ходить по такой поверхности становится невозможно. Чтобы этого избежать, необходимо произвести монтаж коллектора. Он смешивает горячую и холодную воду, регулируя температурный режим. К тому же он позволяет отключить обогрев при необходимости (например, на летнее время).

Монтаж напольного обогрева является непростой задачей. Чтобы система исправно функционировала, нужно, чтобы работы были проведены строго по плану, с соблюдением всех правил. Лучше обратиться в специализированные фирмы к профессионалам. Так, можно быть уверенным, что пирог теплых полов в бане по грунту или в любом другом помещении будет выполнен качественно и быстро.

Сухой теплый водяной пол на плитах пенополистирола

Еще одна легкая конструкция сухого теплого пола представлена на следующем рисунке:

1 – напольное покрытие; 2 – сборная сухая стяжка для пола из листов ГВЛ (ссылку на статью смотри выше); 3 – пароизоляция (полиэтиленовая пленка толщиной 100-200 мкр); 4 – теплораспределительные металлические пластины с греющей трубой теплого пола; 5 – пенополистирольные плиты; 6 – черновой пол; 7 – демпферная лента.

Такой пол можно смонтировать на любой ровной поверхности, даже по существующему полу при реконструкции помещения.

Порядок монтажа «сухого» теплого пола следующий:

Для устройства стяжки, как и в предыдущих случаях, лучше использовать цементно – стружечные (ЦСП) или гипсо — стружечные влагостойкие (ГСПВ) плиты.

Пластина теплораспределительная из оцинкованного железа или алюминия. Ширина пластины выбирается в зависимости от шага укладки греющей трубы

Система сухого теплого пола заводского изготовления включает в себя комплект материалов: профилированные пенополистирольные плиты и теплораспределительные пластины из алюминия или оцинкованной стали. Наборы материалов для устройства сухого теплого пола разных модификаций и производителей, можно найти на строительном рынке.

Такая система является на сегодняшний день самым легким решением теплого пола. Но высота пола будет несколько больше, чем у деревянной системы.

Профилированные плиты утеплителя для сухого теплого пола можно сделать самому.

Для этого, на черновой пол укладывают гладкие теплоизоляционные плиты (пенополистирол, пеноплекс и т.д ). На поверхности плит чертится трасса укладки греющих груб. Затем, с помощью специального термоножа, по этим линиям вырезаются U-образные каналы, в которые укладываются термораспределительные пластины, а потом и петли греющих труб.

Как сделать профилированные плиты утеплителя самому, посмотрите в этом видео:

Устройство системы

1. Используемый для нагрева котел. Если выбор пал на полы водяные, то возможно использование твердотопливного, электрического или газового оборудованного котла. Они практичны и достаточно удобны. Их использование подразумевает отсутствие постоянного запаса горючего, которое используется в дровяных и твердотопливных котлах.
2. Если планируется создание действительно тёплого дома, то рекомендуется использовать комбинированные системы, которые позволят отапливать и батареи и напольный слой покрытия. Его температурный режим может отличаться, так как температура в радиаторах может достигать и 60°C, однако для деревянных покрытий максимальной считается 30°C. При не соблюдении этого условия, дерево растрескается довольно скоро.

Полы на дачах с летним пребыванием

В маленьких дачных постройках-времянках обустройство деревянного пола упрощается. Хозяева таких домиков сооружают однослойную или двуслойную конструкцию.

1. Если доски стелют в один слой, то они выполняют функцию чернового и чистового настила. Их кладут на нетолстые поперечные брёвна или прямо на грунт. Данный вариант может использоваться на территориях с песчаной почвой в южном климате.
2. Некоторые хозяева поперёк чернового дощатого настила кладут второй. Он играет роль финишного покрытия и обеспечивает большую устойчивость конструкции. Так получается двуслойный пол.

Оба варианта создают экономию средств и трудовых затрат при устройстве пола в деревянном доме своими руками. Однако они не долговечны, не практичны. В щели между досками проникает пыль, грязь из подпола.

Тонкости и отличия монтажа в бане

Теплый пол по грунту в бане — прекрасное решение для данного типа постройки. Это поможет продлить срок службы строения, т.к. помещение будет просушиваться быстрее. За счет этого дерево не станет гнить, не возникнет плесень.

Залить пол можно только внутри ленты МЗЛФ или низкого ростверка. В комнатах с высокой влажностью (парная, душевая) уровень покрытия на 2 см ниже, чем в остальных.

В бане отсутствует постоянное отопление, поэтому земля под ней промерзает в холода, высока вероятность вспучивания. Для ликвидации или снижения риска этого явления помогут следующие мероприятия:

• Замена пахотного слоя нерудным материалом. Например, щебенкой при высоком УГВ или песком на сухой почве.
• Тепло недр земли позволяет сохранить слой утеплителя.

Отвести стоки воды можно только через трап по принципу душевой. Для маленькой комнаты используется 1 водосток, в сторону которого создаются небольшие уклоны для самотека жидкости. Для завершающего покрытия нужно использовать влагонепроницаемые кафель, керамогранит. Монтаж напольного обогрева по грунту в остальном идентичен частному дому.

Необходимость утепления

Несомненно, утеплять полнужно – любой, и деревянный, и бетонный. Некоторые владельцы стремятся максимально утеплить деревянный пол – и делают это при помощи толстого теплоизоляционного слоя, заполняющего внутреннее пространство между слоями двойного пола.

Кстати, одновременно с современными теплоизоляционными материалами (минваты, минеральных матов, полиуретана и т.п.) некоторые владельцы используют и «дедовские» варианты: опилки и стружки дерева, сухую листву.

Тем не менее, и с применением теплоизоляционных материалов, и с использованием методов утепления «по старинке» следует оставлять зазор над теплоизоляционным слоем – от 15 до 50 мм, для того, чтобы воздух совершал свободную циркуляцию.

Способы монтажа электрического теплого пола

Как уже говорилось выше, самым дешевым является кабельный теплый пол, где в качестве греющего элемента применяется греющий кабель. Этот вариант всегда укладывается в бетонную стяжку, но в деревянном доме его можно положить между лагами. Несмотря на сложность монтажа, этот вариант обогрева применяется чаще всего, поэтому рассмотрение способов укладки следует начать именно с него.

Врезка кабеля теплого пола в стяжку

Укладка кабельного теплого пола

Для начала производится демонтаж чистового покрытия пола и оценивается состояние чернового. Все подгнившие деревянные части конструкции необходимо заменить, а существующие незначительные повреждения зачистить

Очень важно перед монтажом системы теплого пола обработать лаги и черновую основу антисептиком, который не только предотвращает развитие грибковых поражений на древесине, но и повышает ее огнеустойчивость

Монтаж теплого пола на основе нагревательного кабеля своими руками

Под лаги необходимо настелить слой гидроизоляции и фольгированного теплоизолятора, уложив его фольгой вверх. Поверх теплоизоляции настилается монтажная сетка, к которой в дальнейшем будет крепиться кабель. Кабель по лагам всегда укладывается змейкой, поэтому на них делается разметка мест пересечения и делаются пропилы. Во избежание соприкосновения кабеля с древесиной, в пропилы укладывается фольга, а на фольгу – кабель, закрепляемый к сетке хомутами.

Монтаж кабельного теплого пола

Терморегулятор устанавливается на стене, а датчик температуры помещается в гофру и выводится к месту его установки. Прежде чем приступить к укладке финишного покрытия, система тестируется. Далее укладывается финишное покрытие. Ламинат можно положить непосредственно на лаги. Если предполагается использовать плитку, линолеум или другое покрытие, на лаги укладывается слой фанеры.

Другие способы монтажа

Вне зависимости от вида теплого электрического пола, его пирог одинаков: сначала укладывается гидро- и теплоизоляция. Но, в отличие от греющего кабеля, маты и пленка монтируются на ровную поверхность в виде слоя фанеры, покрытой теплоотражающим слоем.

Варианты теплых полов с утеплением деревянного и бетонного основания

Маты, в том числе инфракрасные, и пленочный теплый пол зачастую снабжаются самоклеющимся слоем, поэтому их раскатывают. При необходимости маты можно разрезать, не затрагивая самого кабеля, а пленка разрезается по красной разметке. Таким образом, их подгоняют под геометрию помещения.

Далее теплые полы подключают к терморегулятору, при этом подсоединение секций производится параллельно. Таким образом, при выходе из строя одной секции, нагрузка распределяется на все остальные.

Керамогранитную плитку положить можно непосредственно на маты, слегка увеличивая количество клея. На инфракрасную пленку плитку можно положить, если систему предварительно закрыть листом фанеры или гипсокартона. Плитку приклеивают уже к этому покрытию. Ламинат рекомендуется положить плавающим способом, чтобы в случае необходимости можно было заменить вышедшие из строя секции теплого пола.

Заливка цементно-песчаной стяжки

Раствор для стяжки готовится из цемента и песка в пропорции 1:3. Также на каждый килограмм цемента можно добавить 1 грамм полимерной фибры, чтобы повысить прочностные характеристики стяжки (подробнее: «Устройство цементно песчаной стяжки своими руками»). Процесс заливки мало чем отличается от создания основания для всего пирога нашего пола. Правда в эксплуатацию подогрев полов можно ввести не ранее, чем через месяц, поскольку именно столько времени требуется для качественного застывания стяжки.

По истечению данного периода также можно начинать процесс укладки финишного покрытия. С учетом качественного подогрева полов, необходимо подбирать и облицовочные материалы, которые не будут уступать в презентабельности. Ведь каждый владелец наверняка желает иметь в своем доме не только тепло, но и красивый интерьер, который не стыдно представить на фото или лично гостям.

Итог

Процесс создания пола на грунте в частном доме подробно описан в данной статье. Все работы выполнимы самостоятельно, но в случае возникновения трудностей всегда можно обратиться к специалистам. Строители возьмут на себя ответственность за все этапы работ – от покупки необходимых материалов, до укладки финишного покрытия и проверки системы подогрева с последующим сервисным обслуживанием при необходимости.

Каково устройство (по слоям)

Для деревянных черновых полов создание сложного пирога необязательно. Достаточно обязательного слоя песчаной засыпки, поверх которого настилается геотекстиль, укладывается или насыпается утеплитель. Состав пирога для бетонного пола по грунту сложнее.

Обычно создаются следующие слои:

• Песчаная засыпка.
• Слой гравийной подушки.
• Укладывается армирующая сетка из металла или стеклопластика.
• Черновой слой бетонной стяжки толщиной 10 см.
• Слой гидроизоляции.
• Утеплитель (керамзит, пенопласт или, лучше, специализированный пеноплекс).
• Дополнительный слой гидроизоляции.
• Чистовая бетонная стяжка.

Последний слой также рекомендуется армировать, чтобы исключить возможность образования трещин при высыхании. При необходимости, в него можно залить трубопроводы водяного теплого пола, чтобы получить эффективную и экономичную систему обогрева жилища.

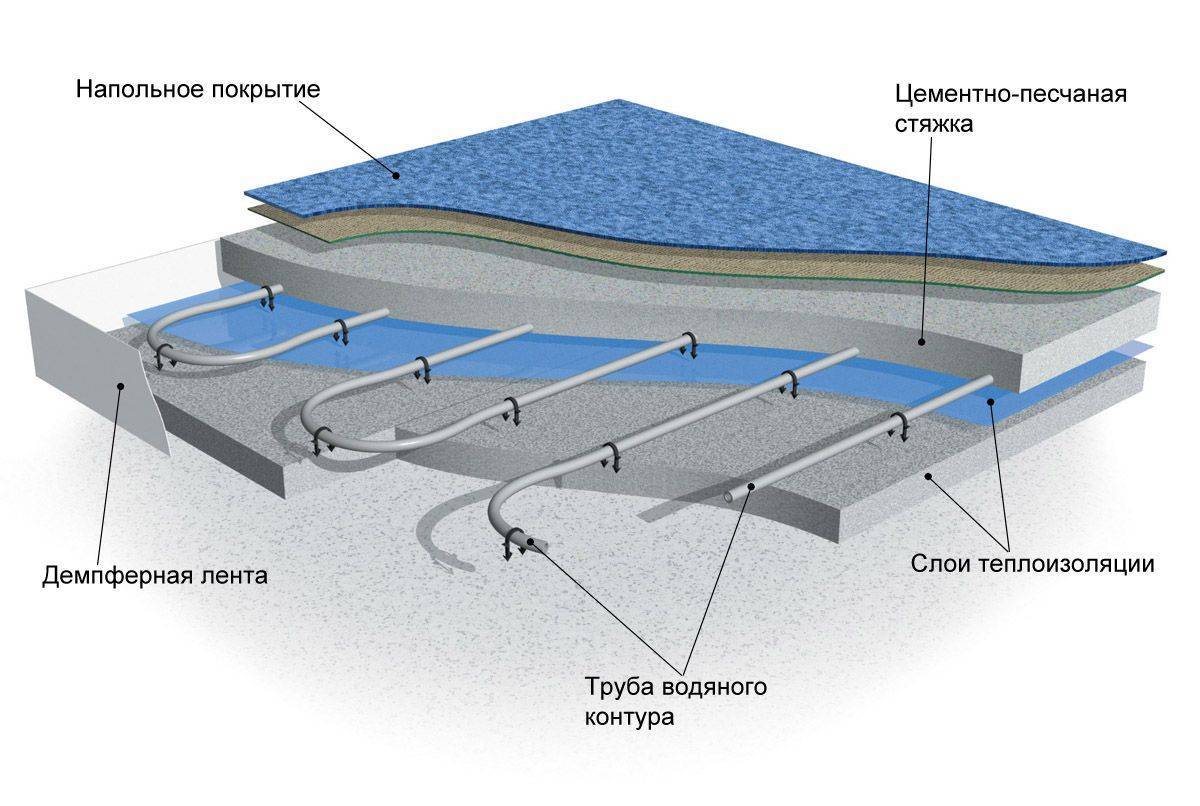

Монтаж водяного теплого пола

Водяной теплый пол в частном доме укладывается по следующей технологии:

1. Монтаж коллектора. Коллектор устанавливается в коллекторный шкаф или предназначенную для него нишу в стене, после чего выполняется его подключение к отопительному оборудованию.
2. Установка демпферной ленты. Лента укладывается по всему периметру здания или вокруг того участка, где будет находиться отопительный контур. Наличие ленты не только компенсирует температурное расширение, но и позволяет снизить теплопотери.
3. Армирование. На слой теплоизоляции нужно уложить арматурную сетку, которая фиксируется анкерами и соединяется между собой обычной проволокой.
4. Монтаж труб. Трубы водяного контура разматываются, причем нужно следить, чтобы они не выкручивались по своей оси. Трубопровод укладывается в соответствии с выбранной схемой и фиксируется при помощи кронштейнов или хомутов.
5. Подключение к коллектору. Все контуры подключаются к соответствующим выводам, после чего систему можно заполнять теплоносителем. Водяной контур нужно оставить на двое суток в рабочем состоянии для проверки на предмет протеканий.
6. Заливка стяжки. Поверх заполненной водой системы заливается обычная цементная стяжка, которую нужно оставить до полного застывания (обычно на это требуется около месяца). Когда раствор окончательно высохнет, можно будет запускать отопление в рабочем режиме. Преждевременный запуск системы с большой вероятностью приведет к повреждению бетонного слоя.

Технология изготовления

Прежде чем приступать к заливке пола важно тщательно подготовить основание, состоящее из нескольких слоев. Основные рекомендации заключаются в использовании мелкофракционного наполнителя в бетонной смеси и ее укладке по маякам за один заход

Укладка подстилающего слоя

Этот слой состоит из песчаной утрамбованной подушки высотой и щебеночной подсыпки (фракция 30-50 мм) высотой от 7 до 10 см каждая. Назначение этого слоя заключается в обеспечении защиты нижней части плиты от воздействия на нее влаги из почвы и в качестве выравнивающей основы.

К особенностям грунта, которые необходимо учитывать перед тем как приступать к устройству пол относится следующее:

Важно при подготовке основания удалить растительный слой почвы. Иначе, из-за усадки бетонная конструкция попросту разрушится.
Песок применяют при низком к поверхности залегании грунтовых вод, так как он способен поглощать влагу.
При использовании щебня на влажном грунте капиллярный подъем влаги исключен.

Песчано-гравийная подсыпка

Специальная установка с подачей воды для трамбовки песка

Чтобы сократить стоимость работ и получить качественный результат еще на стадии подготовки и проектирования необходимо учесть некоторые нюансы:

1. После укладки финишного материала уровень чистого пола должна совпадать с уровнем порога входного проема.
2. Необходимо не допускать опирания стяжки пола на фрагменты цоколя или фундамента, которые выступают от внутренних стен.
3. В процессе трамбовки песчаного слоя его орошают, а не проливают водой насквозь.

Устройство подбетонки и гидроизоляции

Цель гидроизолирующего материала заключается в предотвращении намокания утеплителя и стяжки под воздействием влаги.

Рекомендации по устройству гидроизоляции заключаются в следующем:

1. При направлении битумных рулонных материалов создают два слоя. Нахлест составляет не менее 15 см при перпендикулярном расположении.
2. При использовании пленки направление приклеивания полотен не играет роли. Главное выполнить нахлест и тщательно заклеить места стыков.
3. Укладку мембраны ЕПДМ осуществляют в один слой.

Чистовая стяжка

Устройство подбетонки высотой от 5 до 10 см позволяет сделать ровную и жесткую основу под гидроизоляционный слой (наклеивание пленки, наплавление битума). Иначе, при использовании рулонных битумных материалов или пленки ПВХ их укладка существенно усложняется из-за расхождения стыков на незакрепленном грунте.

Битумная гидроизоляция

Укладка утеплителя

В качестве демпферного слоя используют полосы утеплителя или ленту с одноименным названием. Лента приклеивается непосредственно к внутренней стороне фундамента или цоколя по периметру помещения.

Являясь, по сути, перекрытием, пол по грунту не зафиксирован жестко к стенам помещения. Поэтому он обладает следующими качествами в сфере изоляции:

1. Места соприкосновения пола и цоколя, из-за наличия нижнего утепленного слоя, полностью защищены от теплопотерь.
2. С помощью демпферного слоя, установленного по периметру комнаты между стяжкой и стеной, помещение можно защитить от вибрации и шума.
3. Работы по заделке швов и выравниванию, которые требуются при укладке плит, в этом случае не потребуются.
4. Плюсом является отсутствие свободного пространства (подпола) под конструкцией пола.

Утепление пола пеноплексом

Армирование

Плавающая стяжка предполагает перед заливкой раствора заведение в помещение стояков инженерных коммуникаций – отопления, холодного и горячего водоснабжения, канализации.

Армирование

Варианты заливки бетона

Штукатурные маяки или металлические профили, которые используются при заливке раствора, позволяют повысить производительность выполняемых работ и получить качественное покрытие.

Особенность проведения работ заключается в том, что ходить по армирующей сетке в процессе заливки пола нельзя, поэтому существуют два способа выполнения работ.

При заливке раствора от дальних углов помещения в сторону двери, армирующей сетке внутри бетона придается необходимый уровень жесткости, поэтому свободные участки арматуры не смещаются. Это способ называется «дорожки».

Передвижение по участку заливки можно осуществлять при помощи трапов – установленных в ячейки сетки подходящих подставок из кирпича или бруса, на которые опираются доски.

Спустя 3-е суток можно производить финишную отделку пола.

Ошибки при подготовке основания

Не специалисты при подготовке основания допускают ряд ошибок:

• самая частая — когда стяжка укладывается в форме улитка, такой вариант приводит к плохому прогреву, так как идёт холодная обратка;
• подбирается не подходящий утеплитель — не соответствующей толщины;
• не правильно рассчитывается укладочный шаг — это может привести к эффекту «зебры»;
• ·        делается не надлежащая толщина бетонного слоя — она должна быть минимум 7 см.

Если вы запланировали сделать в доме или квартире тёплый пол, то к выбору вида основания нужно подходить ответственно. От того, как правильно вы подготовите основание, и будите соблюдать технологию заливки раствора, зависит эффективность работы отопительной системы.

Как сделать теплый пол по деревянным лагам своими руками

На сегодняшний день имеется устойчивая тенденция к осовремениванию оснастки каждого жилища, потому владельцы стремятся к повышению производительности различных функциональных частей и увеличению свободного пространства в своем доме. В статье речь пойдет о том, как заменить в частном доме привычный отопительный контур на водяной теплый пол по деревянным лагам, выполнив все работы самостоятельно.

Можно сделать электрические тёплые полы в деревянном доме без бетонной стяжки. Рассмотрим два способа:

• на сплошной деревянный пол;
• на лаги.

Первый метод проще, но практически не пригоден для кабельных типов полов, так как имеет внушительную толщину. Такой способ подходит для инфракрасных плёночных систем.

Инфракрасная плёнка — самый легкий вариант сделать тёплые полы в деревянном доме, так как процесс не займёт много времени и конструкция не заберёт полезную площадь, ведь толщина «пирога» небольшая.

Начинать работы по обустройству в частном доме инфракрасных тёплых полов без стяжки своими руками, следует с составления плана размещения плёнки и расположения терморегулятора.

Сам процесс сооружения «пирога» тёплого пола «сухим» способом выглядит так:

1. Подготавливается деревянное основание — оно должно быть ровным, без трещин. Для этого, на черновой пол стелется фанера или ДСП, и фиксируется на саморезы.

Укладывается слой тепло материала, его толщина должна быть не менее 4 мм. Кладётся встык друг к другу, и крепится степлером к основе, а стыки проклеиваются скотчем.

Подготавливается и раскладывается плёнка. Изделие нарезается нужной длины, резать плёнку можно только по специальным линиям. Нарезанные полотна укладываются на пол согласно схеме, медными полосами вниз, и фиксируются на скотч.

Устанавливаются контактные клипсы на медные шины, и подсоединяются провода. Каждая секция подключается отдельно, поэтому при выходе из строя одной, вся система продолжает функционировать. Чтобы контакт получился прочный, необходимо сжать его плоскогубцами.

• Монтируется температурный датчик, он закрепляется скотчем снизу плёнки, на чёрной полосе. Сам прибор и провода от него, идущие к терморегулятору, следует расположить в подготовленных пазах.
• Подсоединяются провода от датчика и плёнки к установленному на стене терморегулятору, который подключён к источнику питания.

Укладывается полиэтиленовая плёнка поверх нагревательных элементов, она служит в качестве гидроизоляционного слоя.

Стелется финальное покрытие на фанерную подложку, которая предварительно уложена поверх плёнки.

Инфракрасный пол, установленный без стяжки на деревянные перекрытия готов к эксплуатации.

Сооружение электрического кабельного пола на лаги проще, чем водяного контура данным способом, так как для кабеля не требуются глубокие каналы. Начинать следует с определения места, схемы и шага прокладки кабеля.

Последовательность работ по установке кабельной системы без стяжки:

1. Основание. Его необходимо осмотреть для выявления неровностей и повреждений, которые следует устранить.

Лаги. Они крепятся к черновому полу на саморезы. На участках, где провод будет пересекаться с лагами, требуется сделать пазы для прокладки кабеля.

Термоизоляция. В качестве неё используется фольга, которая прокладывается между брусками и в пропиленные пазы. Фольга, помимо теплоизолирующих свойств, отражает тепло идущее от устройства.

• Оцинкованная сетка. Кладётся следующим слоем, стандартный размер ячеек 40 на 40 или 50 на 50. К сетке будет фиксироваться нагревательный элемент.
• Кабель. Провод укладывается в соответствии с разработанной схеме. Фиксируется к сетке при помощи хомутов, а к лагам — на монтажную плёнку.

Подключение пола. На стене, согласно составленного плана, монтируется терморегулятор. Термодатчик помещается в гофру, располагается между проводами, и подключается к терморегулятору.

• Настил. Он служит в качестве подложки для напольного покрытия. Для этих целей используется листы фанеры. Между ней и нагревательными элементами должен быть зазор 10 мм.
• Финишное покрытие. Укладывается выбранное изделие поверх фанеры.

Кроме того, стоит заметить, что не следует чрезмерно экономить при выборе материала, ведь некачественные комплектующие быстро выйдут из строя, и потребуются дополнительные вложения для демонтажа пола и устранения неполадок.

Лаги на бетонный пол

Чтобы провести монтаж деревянного пола в частном доме с бетонным основанием, лаги – толстые доски – кладут на твёрдую каменную заливку с шагом 40-50 см. далее действуют по традиционной технологии:

• в промежутках между опорными элементами крепят отрезки досок той же толщины, чтобы получилась решётка с ячейками;
• поверх деревянных элементов стелют гидроизоляцию из полиэтиленовой плёнки;
• в ячейки насыпают керамзит или другой звукопоглощающий материал;
• всю конструкцию покрывают паронепроницаемым полотном и закрывают фанерой, ОСБ, ДСП или обрезной доской, которая может стать финишным покрытием.

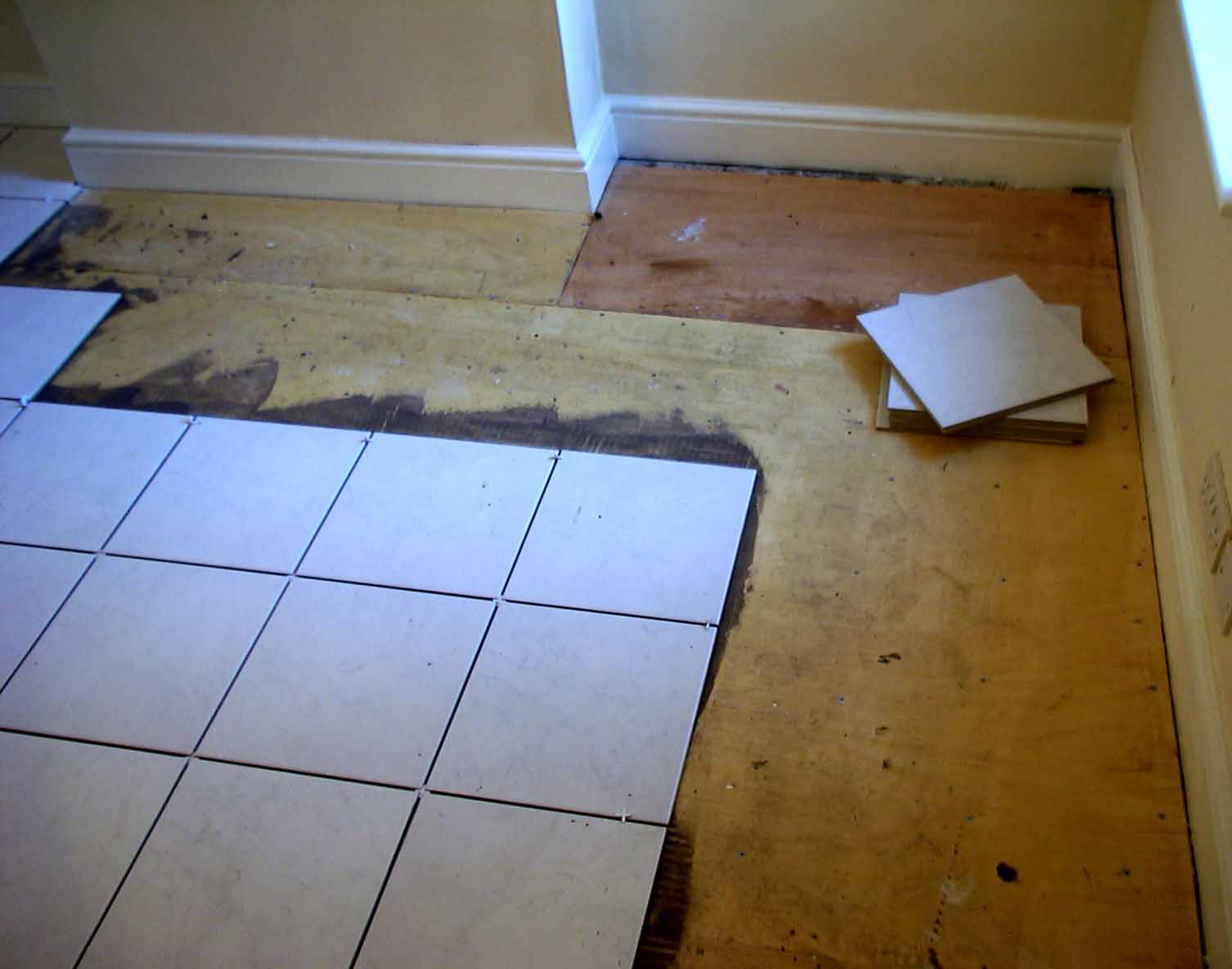

На такое черновое основание стелют линолеум, ковролин, кладут паркет и ламинат. Под кафельную плитку оно не подходит. Это обусловлено несовместимостью материалов.

Данный вариант обустройства деревянного пола позволяет надёжно удерживать тепло внутри дома. Благодаря такому сооружению, в него не проникают посторонние звуки. Людям в доме живётся комфортно.

Как установить котел отопления

Важнейшим этапом организации отопления в частном доме является установка котла определенной мощности, которая должна определяться исходя из суммарной мощности всех контуров теплого водяного пола и запаса, равного 15-20%.

Особенности подключения котла к системе отопления

Циркуляция теплоносителя в системе осуществляется с помощью насоса, который может входить в комплектацию котла или приобретаться отдельно. Если площадь дома превышает 150 м², в коллекторные шкафы устанавливается дополнительное насосное оборудование.

Следует заметить, что при монтаже нескольких контуров отопления пола желательно устанавливать два коллектора – один на подачу теплоносителя, а другой – на его забор.

При этом на каждом выходе из коллектора должна быть произведена установка запорных кранов, которые позволят производить отключение от системы отдельных контуров.

Схема обвязки котла

Чтобы исключить необходимость слива теплоносителя из системы в период проведения ремонтных работ, на входе и выходе котла устанавливаются запорные краны.

Когда система «теплый водяной пол» под ламинат полностью смонтирована и подключена к коллектору, останется лишь подключить трубы коллектора к трубам котла отопления.

Обвязка котла отопления должна производиться в соответствии с чертежом, а соединять трубопроводы необходимо с помощью заводских деталей.

Выбор материалов и необходимых устройств

Прежде чем сделать теплый пол своими руками следует определиться с составом оборудования и всех элементов системы и просчитать материалы.

Состав и устройство теплого водяного пола включает в себя следующие элементы:

1. Водонагревательный котел;
2. Нагнетающий насос (может быть в составе котла);
3. Шаровые клапаны на входе котла;
4. Трубы разводки;
5. Коллектор с системой настройки и регулировки теплых полов;
6. Трубы для укладки по поверхности пола;
7. Различные фитинги для прокладки основной трассы от котла и подсоединения труб теплого пола к коллектору.

Материалом трубы для водяного теплого пола может быть как полипропилен, так и сшитый полиэтилен. Полипропиленовые трубы лучше выбрать с армированием стекловолокном, так как сам по себе полипропилен имеет существенное значение линейного расширения при нагреве. Полиэтиленовые трубы в меньшей степени подвержены расширению. Именно последние получили наибольшее распространение при компоновке поверхностных систем отопления.

Используются трубы диаметром 16-20 мм. Необходимо, чтобы труба выдерживала температуры до 95 градусов и давление в 10 Бар. Не обязательно гнаться за дорогими вариантами с кислородными защитами и дополнительными слоями. Особенно если основная задача – снизить общие затраты на установку теплых полов.

Коллектор представляет собой патрубок с целым рядом отводов (разветвитель). Он необходим для подключения нескольких контуров теплого пола к одной основной линии подачи теплой воды и забора обратной, охлажденной. При этом используются два разветвителя, которые устанавливаются в специальный коллекторный шкаф. Один – для распределения горячей воды, а второй – для сбора обратной, остывшей воды. Именно в составе коллектора размещаются все необходимые элементы настройки теплых полов: клапаны, регулировщики расхода, воздухоотводчики и системы аварийного слива.

Схема-пример подключения водяного теплого пола

Выбираем систему теплых полов для деревянного дома

И то и другое утверждения бесспорно правильны, но при правильных расчете и последующем монтаже теплых полов, а так же при соблюдении элементарных мер безопасности и водяные и электрические теплые полы прекрасно «уживаются» с деревянными домами.

Поступим так для того, чтобы сразу в одной статье затронуть устройство сухих и мокрых теплых полов, а так же как в деревянном доме сделать водяные и электрические теплые полы.

То есть на бетонном полу подвала мы сделаем классический водяной теплый пол, который заливают цементной стяжкой. В деревянном полу первого этажа произведем монтаж водяного теплого пола без стяжки. А в перекрытии между первым и вторым этажом уложим электрический теплый пол.

Тем самым мы затронем все основные и наиболее распространенные виды теплых полов, подходящих для деревянных домов.

А в результате, в дальнейшем, комбинируя или меняя системы теплых полов между собой получится, что сам вопрос какой теплый пол в деревянном доме сделать не столь уже и важен.

Важно, что устраивать их можно как душе угодно, как на бетонных полахс устройством цементной стяжки, так и на деревянных полах со стяжкой и без нее

Какой пол сделать в деревянном доме

Сначала поговорим о конструкции пола в деревянном доме. Есть две разновидности — по грунту или на лагах. По грунту делают обычно бетонный пол, по лагам чаще деревянный или со сборной стяжкой. По лагам можно сделать бетонный пол, если лаги в состоянии выдержать такую нагрузку.

Выбирать, какой пол можно сделать, нужно исходя из достоинств и недостатков каждого варианта. Начнем со стоимости. Дешевле (значительно) получается пол по лагам — если бюджет ограничен, выбор очевиден. Он же быстрее в устройстве. Но надо будет найти поставщика качественной и сухой древесины. От этого зависит, насколько хорошим будет пол. Или брать влажный пиломатериал и сушить самостоятельно. Но, при наличии материала, саму конструкцию можно собрать за несколько дней/недель. Зависит от площади и количества работников.

Недостаток пола по лагам в том, что сделать его без скрипа достаточно сложно. Да и не получится он настолько теплым, чтобы соответствовать современным критериям энергоэффективности.

Бетонный пол в частном доме по грунту делать дорого и долго. Потребуется пару месяцев или даже больше для того, чтобы сделать все качественно и правильно. Но можно его сделать так, что затраты на отопление будут небольшими. И бетонное основание совместимо со всеми покрытиями, а пол по лагам надо подбирать.
