Тепловой насос для отопления дома: виды, эффективность, стоимость монтажа

Принцип работы теплового насоса

Система отопления, основанная на тепловом насосе, включается в свой состав кроме этого оборудования еще и устройства для забора и распределение тепла. Если говорить о составе внутреннего контура такого насосного оборудования, то выделим следующие компоненты:

• компрессор, который получает питание от электросети;
• испаритель;
• дроссельный клапан;
• конденсатор.

Заметим, что основные принципы работы этого оборудования были разработаны еще два столетия назад и известны как цикл Карно. Работа теплового насоса осуществляется следующим образом:

• В качестве теплоносителя используется незамерзающая жидкость, которая подается в коллектор. Незамерзайка может представлять собой:
  • воду, разведенную со спиртом;
  • соляной раствор;
  • гликолевую смесь.
  • Эти вещества обладают способностью поглощать тепловую энергию и транспортировать ее к насосу.
• Оказавшись в испарителе, тепло направляется к хладагенту. Это вещество отличается низкой температурой кипения. Под воздействием тепловой энергии хладагент вскипает. В результате образуется пар.
• Работающий компрессор поднимает давление пара, из-за чего происходит рост температуры воздуха.
• Передача тепла от воды системе отопления осуществляется через другой элемент — конденсатор. Хладагент с целью выжима дополнительного тепла еще раз охлаждается, превращается в жидкость, а затем отправляется в коллектор.
• Далее этот процесс повторяется по такому же циклу.

Если говорить простыми словами, то тепловой насос представляет собой оборудование, которое работает почти по такому же принципу, что и холодильник, только наоборот. Если взять обычный холодильник, то в нем хладагент, движущийся по контуру, получает тепло от продуктов питания, размещаемых на хранение. В конце цикла он выводит его на заднюю стенку. То же самое тепло используется и в случае с тепловым насосом, только оно применяется для подогрева теплоносителя, благодаря которому обеспечивается нагрев воздуха.

Система отопления на основе теплового насоса, конечно же, потребляет электрическую энергию. Но, заметим, что ее количество, требуемое для работы, неизмеримо меньше, чем для обычного электрического котла. Так, расходуя 1 кВт электрической энергии, котел, нагревающий воду, производит 5 кВт тепловой энергии.

Где применяется

Данное устройство идеально не только по выработке тепла для обогрева комнат, оно еще может быть кондиционером. Применение теплового насоса возможно во всех областях, начиная бытовой деятельностью, заканчивая производственным применением.

При этом устройство может посоперничать с привычными тепловыми системами. Для хорошей функциональности оборудования, необходим лишь источник электроэнергии.

Есть страны, где эта отопительная система нашла свое полное применение – Швеция перевела на такой источник тепла почти 90 % жилых и нежилых помещений. Что же касается Европы, США и Японии, тепловые насосы с каждым годом занимают там не последнее место в системе теплоснабжения.

Тепловые насосы типа «воздух – вода», «воздух – воздух»

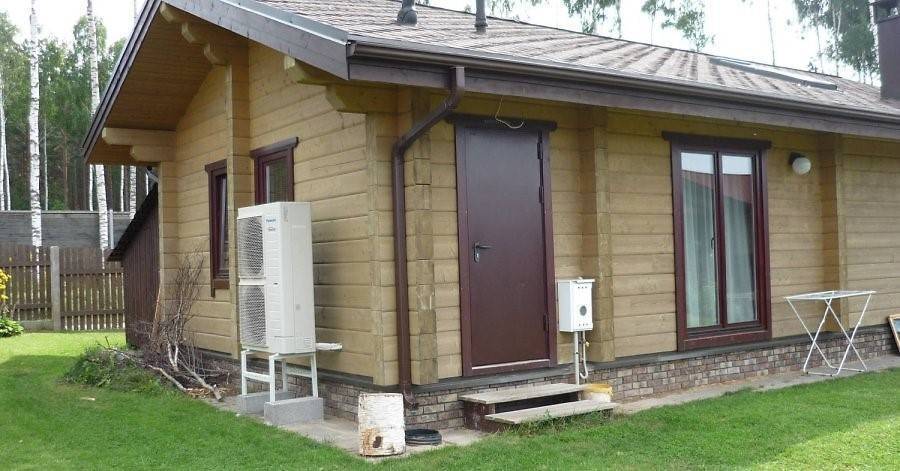

Тепловой насос типа «воздух – воздух» и «воздух – вода» схожи по принципу работы с кондиционерами. Они стоят дешевле, но проигрывают другим видам насосов по универсальности, применяясь преимущественно для нагревания горячей воды.

Такие устройства имеют два варианта исполнения:

1. Сплит система состоит из двух блоков, соединенных инженерными коммуникациями. В состав наружного входят мощный вентилятор и испаритель, а внутренний содержит конденсатор и автоматику. При этом компрессор может располагаться как во внутреннем блоке, так и в наружном, чтобы избежать шума в помещении.
2. В моно системе все элементы собираются в одном корпусе и монтируются либо в доме, соединяясь с улицей гибким воздуховодом, либо снаружи.

Основные характеристики

При выборе оборудования из всего многообразия характеристик обратите внимание на следующие характеристики

Основные характеристики тепловых насосов

Характеристики	Диапазон значений	Особенности
Тепловая мощность, кВт	До 8	Помещения площадью не более 80 – 100 м², при высоте потолка не более 3 м.
8-25	Для одноуровневых дачных домов с потолком 2.5м, площадью от 50 м²; коттеджей для ПМЖ, до 260 м².
Свыше 25	Целесообразно рассматривать для 2-3 уровневых жилых домов с потолками 2.7м;  промышленных объектов – не более 150 м², при высоте потолка в 3 и более.
Потребляемая мощность  основного оборудования (предельное потребление вспомогательных элементов) кВт/ч	От 2 (от 6)	Характеризует энергопотребление компрессора и циркуляционных насосов (тэна).
Схема работы	Воздух-воздух	Трансформированная тепловая энергия воздуха передаётся в помещение потоком прогретого воздуха через сплит-систему.
Воздух — вода	Энергия, снятая с пропущенного через прибор воздуха, передаётся теплоносителю жидкостной отопительной системы.
Рассол-вода	Передачу тепловой энергии от возобновляемого источника выполняет натриевый или кальциевый раствор.
Вода-вода	По магистрали открытого первичного контура грунтовые воды несут тепловую энергию прямо к теплообменнику.
Температура теплоносителя на выходе, °С	55-70	Показатель важен для расчёта потерь на длинном отопительном контуре и при организации дополнительной системы горячего теплоснабжения.
Сетевое напряжение, V	220, 380	Однофазные – потребляемая мощность не более 5.5 кВт, только для стабильной (малонагруженной) бытовой сети; самые дешёвые – только через стабилизатор.  Если есть сеть 380 V, то трёхфазные приборы предпочтительнее – больший диапазон мощностей,  меньше вероятность «просадить» сеть.

Преимущества использования теплового насоса

• Экономичность. Благодаря высокому КПД системы достигается низкое энергопотребление. Из 1 кВт затраченной электроэнергии получается от 3 до 7 кВт тепловой энергии. Это больше, чем при работе любых котлов, использующих топливо.
• Автономность. Работа насоса не нуждается в подаче органического топлива, поэтому нет необходимости прокладывать тепловые коммуникации.
• Универсальность. В одном устройстве сочетаются одновременно системы нагрева воды, отопления и охлаждения.
• Безопасность. В отличие от котлов, которые могут воспламениться или взорваться, тепловой насос является абсолютно безопасным. Он не содержит деталей, температура которых может привести к пожару. Не выделяет угарный ядовитый газ. Остановка работы не приведет к поломке или замораживанию жидкости.
• Надежность. Работой насоса управляет автоматика. Обслуживание не требует специального обучения.
• Долговечность. Прибор может прослужить от 20 до 50 лет. Это на порядок больше, чем у стандартных систем отопления.
• Комфорт. Функционирование насоса не сопровождается колебанием температуры и влажности. Работает практически бесшумно.
• Минимум площади требуется под скважину. Так как зонд находится под землей, повредить его невозможно.
• Экологичность. Окружающая среда не загрязняется вредными выбросами.
• Отсутствие бумажной волокиты. При монтаже не нужны согласования, как, например, при установке газового отопления.

Источники тепловой энергии

Источниками энергии для тепловых насосов могут выступать солнечный свет, тепло воздуха, воды и грунта. В основе процесса лежит физический процесс, благодаря которому некоторые вещества (хладогенты) способны закипать при низких температурах. При таких условиях коэффициент производительности тепловых насосов может достигать 3 и даже 5 единиц. Это означает, что, затратив 100 Вт электроэнергии на работу насоса, можно получить 0,3-0,5 кВт.

Таким образом, геотермальный насос способен полностью отопить дом, однако при условии, что температура уличной среды не будет ниже температуры расчетного уровня. Как рассчитать тепловой насос?

Техника расчета мощности теплового насоса

С этой целью можно использовать специальный онлайн калькулятор расчета теплового насоса либо выполнить расчеты вручную. Прежде, чем определить необходимую для отопления дома мощность насоса вручную, необходимо определить тепловой баланс дома. Вне зависимости от того, для дома какой площади производится расчет (расчет теплового насоса на 300м2 или на 100м2), используется одна и та ж формула:

R=k*V*T, где

• R — это тепловые потери/мощность дома (ккал/час);
• V — объем дома (длина*ширина*высота), м3;
• Т — самый высокий перепад между температурами снаружи дома и внутри в холодное время года, С;
• k — это усредненный коэффициент теплопроводности здания: k=3(4) — дом из досок; k=2(3) — дом из однослойного кирпича; k=1(2) — кирпичный дом в два слоя; k=0,6(1) — тщательно утепленное здание.

Типовой расчет теплового насоса предполагает, что для того, чтобы перевести полученные значения из ккал/час в кВт/час, необходимо разделить ее на 860.

Пример расчета мощности насоса

Расчет теплового насоса для отопления дома на конкретном примере. Предположим, что необходимо обогреть здание площадью 100 м.кв.

Чтобы получить его объем (V), необходимо умножить его высоту на длину и ширину:

V=10х10х2,5=250 м3.

Чтобы узнать T, необходимо получить разницу температур. Для этого из минимальных внутренних температур вычитаем минимальные наружные:

Т=20-(-30)=50°С.

Теплопотери здания примем равными k=1, тогда тепловые потери дома будут рассчитаны следующим образом:

R=1*250*50=12500 ккал.

Программа расчета теплового насоса предполагает, что расход домом тепловой энергии должен быть переведен в кВт. Переводим ккал/час в кВт:

12500 ккал/час / 860 = 14,53 кВт.

Таким образом, для отопления дома из двухслойного кирпича площадью 100 м.кв., необходим тепловой насос на 14,5 кВт. Если необходимо произвести расчет теплового насоса на 300м2, то в формулах производится соответствующая подстановка. В данном расчете учтены потребности в теплой воде, необходимой для отопления. Для определения подходящего теплового насоса потребуется таблица расчета теплового насоса, демонстрирующая технические характеристики и производительность той или иной модели.

Земля – источник неисчерпаемой тепловой энергии, применение которой в быту экологично и экономно. Современные тепловые насосы…
Нашим подписчикам — скидки на товары для отопления и водоснабжения. Подписаться…
Источником тепла для насосов типа «рассол/вода» является постоянно положительная температура земли.От 343 787 рублей…
Источником тепла для насосов типа «вода / вода» являются грунтовые воды. От 343 787 рублей…

Покупка и заказ монтажа тепловых насосов у официального диллера имеет ряд преимуществ:

• оптимальная цена;
• оригинальная продукция;
• развитый сервис и великолепное обслуживание.

—>

Тепловые насосы успешно используются в быту и промышленности в Европе и США уже более 25 лет. Их особенность состоит в преобразовании так называемого низкопотенциального тепла окружающей среды: земли, воды, воздуха. На российском рынке эта экологичная технология получила распространение сравнительно недавно.

Экспериментальные поселки, которые отапливались при помощи тепловых насосов, существовали еще в Советском Союзе. То, что было смелым экспериментом в двадцатом веке, в двадцать первом – вошло в практику.

Тепловые насосы — расчёт отопления.

Отопление загородного дома тепловым насосом или дома в черте города, в плане расчётов зависит от многих факторов. Но всё же можно выделить общие тенденции в расчётах.Коэффициент преобразования — определяет эффективность геотермального насоса. Этот коэффициент характеризуется соотношением полученного тепла и потраченной электроэнергией. Обычно, при правильном монтаже системы, такой коэффициент составляет около пяти. Другими словами 1 кВт потраченной электроэнергии даёт 5 кВт тепловой энергии.

Путём несложных математических махинаций можно вычислить стоимость одного кВт тепла, например с учётом тарифов в Украине. Тариф на март 2015 года составляет 30,84 коп за кВт/ч. Таким образом стоимость кВт тепла, которое произведено в системе отопления тепловым насосом, составляет около 7 копеек.

Очевидные плюсы установки теплового насоса для отопления частного дома

Рассмотрим основные преимущества таких систем:

• Прежде всего они чрезвычайно экономны. Расчеты показывают, что расходы на отопление при использовании такой системы снижаются в семь раз. Система требует для своей работы электричество, но всего 1 киловатт электричества даст вам 4-7 киловатта тепловой энергии, из которых до 85 процентов достанутся вам абсолютно бесплатно. При этом система одинаково эффективно может как нагревать помещение, так и охлаждать его.
• В таких системах очень низки эксплуатационные расходы. Вам придется платить только за небольшое количество потраченной электрической энергии.
• Вам не придется бегать по инстанциям, согласовывая подключение дома к магистральным линиям теплоснабжения, к газовым магистралям. Вас не будут волновать проблемы прорывов и протечек на этих трассах.
• Единственным недостатком такой системы является стоимость ее установки. Впрочем, вы вполне можете прикинуть, через сколько лет установленная система может окупить свое приобретение и монтаж.

Выгодно ли ставить тепловой насос в современных условиях (видео):

Что такое тепловой насос, сфера его применения

Техническое определение теплового насоса — устройство для переноса энергии из одной области в другую с одновременным повышением результативности ее работы. Проиллюстрировать такую механику несложно. Представим ведро холодной воды и стакан горячей. Для их нагрева с определенной отметки тепла затрачено одинаковое количество энергии. Однако результативность ее применения — разная. Если одновременно снизить температуру ведра воды на 1 градус, полученной тепловой энергией можно довести жидкость в стакане практически до кипения.

Именно по такой механике работает тепловой насос, с помощью которого можно сделать обогрев бассейна или полностью обеспечить отопление загородного дома. Установка переносит тепло из одной области в другую, в общем случае снаружи помещения вовнутрь. Вариантов применения такой техники множество.

1. При определенных показателях мощности теплового насоса обогрев дома становится недорогим и эффективным.
2. Легко сделать ГВС с тепловым насосом, используя бойлеры вторичного нагрева.
3. При определенных усилиях и правильном проектировании доступно создание полностью автономной отопительной системы, питающейся от солнечных батарей.
4. Большинство моделей тепловых насосов — приемлемый вариант для теплого пола, используемого в роли нагревательного контура.

Чтобы выбрать и приобрести подходящую систему нужно, прежде всего, правильно ставить стоящую перед ней задачу. И только после выдвигать требования к мощности и оценивать приемлемость отдельных типов тепловых котлов для удовлетворения всех потребностей.

Типы тепловых насосов

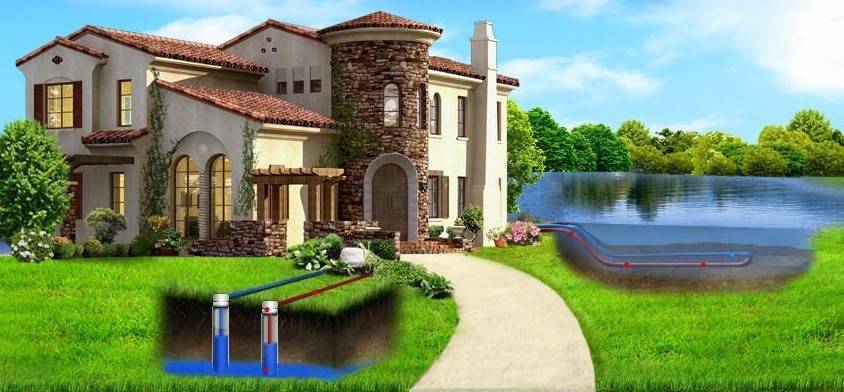

Тепловые насосы делят на три основных типа по источнику низкопотенциальной энергии:

• Воздух.
• Грунт.
• Вода — источником могут быть грунтовые воды и водоемы на поверхности.

Для водяных систем отопления, которые более распространены, применяются такие виды тепловых насосов:

«Воздух-вода» — воздушный тип теплового насоса, обогревающий здание путем забора воздуха снаружи посредством внешнего блока. Работает по принципу кондиционера, только наоборот, преобразуя энергию воздуха в тепло. Такой теплонасос не требует больших затрат на установку, под него не нужно отводить участок земли и, тем более, бурить скважину. Однако, эффективность эксплуатации при низких температурах (-25ºС) снижается и требуется дополнительный источник тепловой энергии.

Устройство «грунт-вода» относится к геотермальным и производит забор тепла из земли с помощью коллектора, уложенного на глубину ниже промерзания грунта. Также здесь существует зависимость от площади участка и ландшафта, если коллектор расположен горизонтально. Для вертикального расположения потребуется бурить скважину.

«Вода-вода» устанавливается там, где рядом есть водоем или грунтовые воды. В первом случае коллектор укладывается на дно водоема, во втором бурится скважина или несколько, если позволяет площадь участка. Иногда глубина пролегания подземных вод слишком большая, поэтому затраты на установку такого теплонасоса могут быть очень высоки.

Каждый тип теплового насоса имеет свои преимущества и недостатки, если здание находится далеко от водоема или грунтовые воды слишком глубоко, то «вода-вода» не подойдет. «Воздух-вода» будет актуален только в относительно теплых регионах, где температура воздуха в холодное время года не опускается ниже отметки -25º С.

Классификация тепловых насосов по характеристике сред

Классификация теплонасосов достаточно объемна. Устройства делятся по роду рабочего тела, принципу изменения его физического состояния, использованию устройств преобразования, характеру необходимого для работы энергоносителя. Если учесть, что на рынке представлены модели с разнообразными комбинациями классификационных критериев, становится понятно, что достаточно трудно перечислить все. Однако можно рассмотреть основные принципы группового деления.

От параметров источника тепла и среды-получателя зависит монтаж, конструкция, а также конечные характеристики теплового насоса. Сегодня предлагается несколько типов инженерных решений.

Воздух-воздух

Теплонасосы воздух-воздух — самые распространенные устройства. Они компактны и достаточно просты. На механике такого типа работают бытовые кондиционеры с режимом отопления. Принцип действия прост:

• уличный теплообменник охлаждается ниже температуры воздуха и отбирает тепло;
• после сжатия поступающего фреона в радиатор его температура сильно возрастает;
• вентилятор внутри комнаты, обдувая теплообменник, обогревает помещение.

Отбор энергии окружающей среды не обязательно производится внешним теплообменником. Для этой цели воздух может нагнетаться в расположенный в комнате блок. Именно так работают некоторые канальные системы.

Если в кондиционере происходит сжатие и расширение фреона, то в вихревых теплонасосах используется простой воздух. Механика работы аналогична: до поступления во внутренний теплообменник газ сжимается, а отдав энергию — задувается интенсивным потоком в камеру отбора тепла.

Вода-вода

Теплонасос типа вода-вода работает по тому же принципу, что и другие установки. Отличаются только среды передачи энергии. Оборудование оснащается погружными зондами, чтобы даже в условиях жесткой зимы добраться до горизонта грунтовых вод с положительной температурой.

В зависимости от потребностей отопления, теплонасосные системы вода-вода могут быть совершенно разного размера. К примеру, начиная от нескольких скважин, пробуренных вокруг частного дома, заканчивая расположенными непосредственно в водоносном слое теплообменниками большой площади, которые закладываются на этапе строительства здания.

Теплонасосы вода-вода отличаются большей производительностью и эффективной мощностью отдачи. Причина — в повышенной теплоемкости жидкости. Слой воды, в котором расположен зонд или теплообменник, быстро отдает энергию, а благодаря огромному объему незначительно снижает свои характеристики, способствуя стабильной работе системы. Также оборудование вода-вода отличается повышенным КПД.

Совет! В определенных условиях схема вода-вода может обойтись без промежуточных узлов в виде накопительных баков отопительной сети. Правильно оценивая существующие климатические условия и выбирая мощность установки, в доме устанавливается водонагреватель с тепловым насосом и организуется эффективная система теплый пол.

Вода-воздух, воздух-вода

Комбинированные системы нужно выбирать особенно внимательно. При этом тщательно оцениваются существующие климатические условия. Например, цикл теплового насоса класса вода-воздух имеет хорошую эффективность для отопления в регионах с сильными морозами. Система же воздух-вода в связке с теплым полом и накопительным бойлером вторичного нагрева способна показать максимальные результаты экономии на территориях, где температура воздуха редко падает ниже -5…-10 градусов.

Расплав (рассол)-вода

Теплонасос данного класса — своеобразный универсал. Он может применяться буквально везде. Показатели его полезной тепловой мощности постоянны и стабильны. Принцип работы рассольно-водного устройства основан на отборе тепла, прежде всего, из почвы, имеющей нормальные показатели влажности или заболоченной.

Расчет теплового насоса класса рассол-вода делается по уровню потребности в энергии для отопления. Методик ее количественного определения предостаточно

Можно произвести максимально четкий расчет, принимая во внимание материал стен дома, конструкции окон, характер почвы, средневзвешенную температуру воздуха и многое другое

Производители рассольно-водных систем предлагают различные варианты моделей, отличающихся мощностью потребления узла преобразования, конструкцией и габаритами внешних теплообменников, параметрами выходного контура. Выбрать оптимальный теплонасос по заранее сформированному списку требований несложно.

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Watch this video on YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

1. P – величина давления;
2. R – сопротивление потоку для прямых участков трубопровода;
3. L – общая  длина
4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
5. р – величина плотности теплоносителя при рабочей температуре;
6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

• для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
• при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Watch this video on YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)	Производительность (м3/час)	Марки
80 – 240	От 0,5 до 2,5	25 – 40
100 – 265	Та же	32 – 40
140 – 270	От 0,5 до 2,7	25 – 60
165 – 310	Та же	32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Watch this video on YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Основные характеристики

При выборе модели ТН следует учитывать:

• выходную тепловую мощность;
• коэффициент трансформации тепловых насосов;
• условный кпд;
• годовую эффективность и издержки.

Выходная мощность

При создании нового проекта дома учитывают его потребности в тепле с учетом конструктивных особенностей материалов, создающих теплопотери через стены, окна, двери, потолок и пол помещений различных габаритов. Расчет учитывает создание комфорта при самых низких морозах в конкретной местности.

Потребляемая тепловая мощность здания выражается в кВт. Она должна покрываться вырабатываемой энергией теплового насоса. Однако часто при расчетах делают упрощение, позволяющее экономить: длительность самых холодных дней в течение года не превышает нескольких недель. На этот период подключается дополнительный источник тепла, например, ТЭНы, подогревающие воду в котле.Они работают только в критических ситуациях при морозах, а в остальное время отключены. Это позволяет использовать ТН с меньшими мощностями.

Возможности конструкций

Для справки. Модели выходной мощности 6÷11 кВт «рассольно-водяных» схем способны нагревать воду встроенных баков в относительно небольших постройках. Мощность в 17 кВт достаточна для поддержания температуры воды 65ºС у котла с емкостью 230÷440 литров. Потребности в тепле средних по величине зданий покрывают мощности 22÷60 кВт.

Коэффициент трансформации тепловых насосов Ктр

Он определяет эффективность конструкции по безразмерной формуле:

Kтр=(Твых-Твх)/Твых

Величина «Т» обозначает температуру теплоносителей на выходе и входе в конструкцию.

Коэффициент преобразования энергии (ͼ)

Его рассчитывают для определения доли полезной мощности тепла по отношению к приложенной энергии на компрессор.

ͼ=0,5Т/(Т-То)=0,5(ΔТ+То)/ΔТ

Для этой формулы температура потребителя «Т» и источника «То» определяется в градусах Кельвина.

Величину ͼ можно определить по количеству затраченной энергии на работу компрессора «Рэл» и полученной полезной теплопроизводительности «Рн». В этом случае его называют «СОР» по сокращению от английского термина «Coefficient of perfomance».

ͼ=Рн/Рэл

Коэффициент ͼ — переменная величина, зависимая от перепада температур между источником и потребителем. Он обозначается цифрами от 1 до 7.

Условный КПД

Некоторые продавцы в рекламных целях «называют» показатель СОР термином КПД и заявляют, что он больше единицы и составляет 400 или 500%.

Это неверное утверждение: коэффициент полезного действия учитывает потери мощности при работе конечного устройства.Для его определения надо выходную тепловую мощность разделить на приложенную с учетом энергии геотермальных источников. При таком расчете вечного двигателя не получится.

Годовая эффективность и издержки

Коэффициент СОР оценивает работу теплового насоса в определенный момент времени при конкретных условиях эксплуатации. Чтобы проанализировать работу ТН, введен показатель эффективности системы за год (β).

β=Qwp/WeІ

Здесь символ Qwp обозначает величину тепловой энергии, произведенной за год, а Wel — значение потребленного электричества установкой за то же время.

Показатель издержек Eq

Эта характеристика обратна показателю эффективности.

Eq=1/β

Для определения характеристик ТН используется специализированное программное обеспечение и заводские стенды.

Считаем цену отопления

Есть два способа подсчитать, сколько стоит отопление тепловым насосом. Вариант №2 удобнее и точнее, но его можно использовать только если вы уже имеете опыт отопления газом, углем или дровами.

Вариант №1

Если вы только планируете делать или подключать систему отопления, нужно посчитать энергозатраты дома. Для этого есть хорошие онлайн-калькуляторы: http://dokadoma.com/calc/teplo и http://teplo-info.com/otoplenie/raschet_teplopoter_online. С их помощью можно просчитать, сколько тепла будет терять ваш дом в холодное время года.

Получив количество теплопотерь в киловаттах, воспользуйтесь следующей формулой:

S = R х 24 / COP

Где R – теплопотери дома за час, COP – КПД теплового насоса, а S – расход электроэнергии за день.

После этого умножьте полученное число на количество дней, когда нужно будет обогревать здание и узнаете сколько стоит один сезон отопления тепловым насосом.

С помощью таких карт можно узнать среднюю температуру за каждый месяц

Средние температуры по России вы можете посмотреть в статье о .

Вариант №2

Для начала выясним, сколько тепла нужно для отопления вашего дома. В зависимости от вида топлива выполним следующую формулу:

• Газ: N х 9.3 (N – количество газа в кубометрах)
• Уголь: N х 7,6 (N – количество угля в килограммах)
• Дрова: N х 3,9 (N – количество дров в килограммах)

Теперь вам известно, сколько киловатт/часов тепла вам нужно в отопительный сезон. Далее разделите полученное значение на COP теплового насоса и узнаете, сколько кВт/час электроэнергии потребуется тепловому насосу.

Как работает теплонасос

Современный теплонасос очень похож на банальный холодильник

Что же такое геотермальный насос или, другими словами, теплонасос? Это оборудование, способное перенести тепло от источника к потребителю. Рассмотрим принцип его действия на примере первой практической реализации идеи.

Принцип работы геотермальных насосов стал известен еще в 50-х годах XIX века. На практике эти принципы реализовали только в середине прошлого века.

Однажды, экспериментатор по фамилии Вебер, разбирался с морозилкой и случайно прикоснулся к обжигающей трубе конденсатора. Ему пришла в голову идея, почему тепло уходит в никуда и не приносит никакой пользы? Недолго думая, он удлинил трубу и уложил ее в бак для подогрева воды.

Горячей воды, получившейся в результате этого, стало столько, что он не знал куда ее девать. Нужно было идти дальше — как обогреть с помощью этой нехитрой системы воздух? Решение оказалось очень простым и от этого не менее гениальным.

Горячая вода прогоняется по спирали через змеевик, а затем вентилятором теплый воздух раздувается по дому. Все гениальное — просто! Вебер был человеком размеренным, и со временем ему пришла мысль, как обойтись без морозильной камеры. Надо извлекать тепло из земли!

Закопав трубы из меди и накачав их фреоном (тот же газ, который используется в холодильниках) он стал получать тепловую энергию уже из недр. Думаем, что на таком примере каждый поймет принцип работы теплового насоса.
