Какой теплообменник в банную печь лучше установить – варианты конструкции

Теплообменник для банной печи Термофор на дымоход

Если Вы хотите увеличить КПД своей банной печи и использовать для нагрева воды тепло уходящих в дымовую трубу газов, Вам подойдёт теплообменник «самоварного» типа «Костакан» . Названный в честь озера на Камчатке, он имеет увеличенный объём и позволяет быстро нагревать воду в баках большого литража. Теплообменник «Костакан» устанавливается обычно первым элементом дымохода, чтобы снять тепло с самых первых горячих газов, а также для соблюдения разницы высот между теплообменником и баком. Теплообменник «Костакан» выпускается в 4 модификациях для разного диаметра дымохода: Ø115 – 8л, Ø120 – 8л, Ø140 – 9л, Ø150 – 9л; присоединительная резьба у всех стандартная – G ¾.

Как видите, монтаж системы нагрева воды с выносным теплообменником идентичен монтажу системы нагрева воды с использованием банной печи с встроенным теплообменником.

Для эффективной работы системы нагрева воды, разница высоты между теплообменником и баком должна быть существенной — минимум 30см между верхним штуцером теплообменника и дном бака. Бывает, что соблюсти это требование не просто, так как потолки в банях невысокие, теплообменник установлен на печи достаточно высоко, а большинство баков для воды вертикальные.

Для таких случаев компания Термофор производит горизонтально ориентированный выносной бак «Цеппелин» , формой и блеском напоминающий немецкие дирижабли жёсткой конструкции прошлого века, в честь которых и был назван. Греется он лучше, а обслуживать его гораздо удобнее. Большая длинная горловина позволяет легко залить в бак воду, почистить бак и обслужить штуцеры.

Меры предосторожности

Обращаем Ваше внимание, что любая система нагрева воды, как и сама банная печь, являются пожароопасными и требуют ответственного подхода во время эксплуатации, поэтому настоятельно рекомендуем внимательно ознакомиться с инструкциями к продукции Термофор и строго соблюдать все меры предосторожности!

Вот основные требования по монтажу и эксплуатации систем нагрева воды в бане с использованием теплообменников:

• Запрещается эксплуатировать печь с пустым теплообменником и баком для горячей воды или неподключенной системой нагрева воды.
• Запрещается наливать воду в пустой бак, теплообменник или систему нагрева воды после растопки печи – необходимо дождаться полного остывания печи и бака.
• Запрещается подключать к теплообменнику систему отопления. Для этого компанией Термофор выпускаются натрубные отопители , по принципу действия идентичные теплообменнику «самоварного» типа, только предназначенные не для воды, а для горячего воздуха.
• Дно выносного бака для горячей воды должно находиться выше уровня верхнего штуцера теплообменника не менее чем на 30 см.
• При монтаже трубопроводов не допускается использование труб с рабочей температурой эксплуатации менее +95 °С . Рекомендуется устанавливать трубы для горячей воды под углом вверх не менее 30 ° , а для холодной – 1-2 ° . Не допускается провисание труб на горизонтальных участках. Соединительные трубы расширяются при повышении температуры воды, поэтому нельзя крепить их к стенам неподвижно.
• Максимальная длина трубопровода для горячей воды – 3м.
• Резьбовые соединения труб необходимо уплотнить сантехническим герметиком.
• Заливайте в систему нагрева воды только чистую воду. Она должна соответствовать требованиям качества с точки зрения содержания солей, железа, извести и др. Запрещается попадание в бак разъедающих веществ.
• Необходимо обеспечить максимально надёжное крепление бака для горячей воды к стене во избежание ожогов и травм. Стена должна выдерживать вес полностью заполненного бака.
• Не наливайте в бак воду под самую крышку, иначе при закипании вода может выплеснуться наружу. При закипании необходимо слить горячую и добавить холодную воду.
• Запрещается эксплуатировать бак для горячей воды под избыточным давлением, отличным от атмосферного. Не допускается при эксплуатации печи с встроенным теплообменником превышать рабочее давление в системе нагрева воды более 0,05 Мпа (0,5 кгс/кв.см). Опрессовка системы более высоким давлением должна производиться при отключенном теплообменнике.
• Запрещается использовать теплообменник и неисправный бак, имеющие видимые повреждения и/или протечки. Запрещается использовать систему нагрева воды, если нарушена возможность для циркуляции воды.

Из чего можно сделать котел Бубафоня

Половина всей конструкции – это котел, который может быть изготовлен из любого материала, подходящей формы и характеристик. Это могут быть следующие предметы.

1. Печь бубафоня из газовых баллонов своими руками. Сварочные баллоны – лучшая основа для котла. Достаточно подогнать его по размеру и уже можно использовать. Так как газ находится под давлением, его сдерживают толстые стенки металла, что в печке будет препятствовать прогоранию.
2. Старый огнетушитель. Промышленные огнетушители большого объема удобны для изготовления котлов. Несмотря на то, что их диаметр меньше, они способны выдержать термонагрузки.
3. Металлическая бочка. Инструкция по изготовлению аналогична предыдущим вариантам. Для подготовки нужно вырезать верх и использовать его в качестве воздухоотвода.
4. Труба. Широкая канализационная труба с широкими стенками подойдет для котла. Но для этого требуется самостоятельно вырезать два круга из листовой стали и приварить в качестве дна и крышки.
5. Самодельный корпус из листа стали. Котел можно самостоятельно изготовить из стального листа, свернув его в цилиндр и сварив.

Один из простейших конструкций из бочки

Один из самых простых способов сборки — из жестяной бочки. Она имеет тонкие стенки, что способствует снижению КПД и низкой теплоотдаче. Плюсом метода является большой объем загрузки и на одной закладке она может работать более двенадцати часов. Бочки стандартизированный размер. В случае прогорания стенок, ее несложно будет заменить на новую.

Инструкция по сборке :

Нужно снять сварной шов, который крепит крышку. Лучше всего это делать углошлифовальной машинкой, чтобы не допустить образования заусенцев. Чтобы шов был идеально ровный, можно использовать диск с алмазным напылением. Края бочки подбиваются киянкой или молотком. На крышке наоборот — развальцовываются. В результате крышка должна плотно садиться на бочку. В центре просверливается отверстие, предназначенное для установки дымохода. Для распределителя потребуется крышка от аналогичной бочки. При ее отсутствии, можно изготовить деталь из листовой стали. На нижнюю часть привариваются воздухоотводы. Их можно изготовить из отрезков П-образного профиля или швеллера. Это необходимо для повышения производительности печки. Если нужен низкий КПД для малого помещения – этого можно не делать. Поверх трубы горячего воздуха крепится заслонка на оси. Чтобы повысить удобство использования – лучше предусмотреть способ крепления «барашком». На корпусе делается отверстие для патрубка дымоотвода

Важно, чтобы шов был герметичным. Для дополнительного удобства, можно установить экран из цельного металлического листа

Для дополнительного удобства, можно установить экран из цельного металлического листа.

Баллоны и трубы

Печи бубафоня из газового баллона своими руками — актуальны . Принцип изготовления из баллона и трубы аналогичен. Основное отличие в том, что трубу потребуется подготовить. Из листа стали вырезается два круга по диаметру и приварить дно.

Нужно вырезать несколько стальных дисков по диаметру баллона. В каждом и них требуется вырезать небольшой сегмент, чтобы получилось больше, чем полукруг. Внутрь они устанавливаются с помощью сварки

Подогрев воды в бане

Подогрев воды в бане

Избалованные централизованными поставками воды и отопления, современные люди имеют поверхностные представления о подогреве воды в бане. А делалось раньше это по-разному — в деревянные лохани с водой бросались горячие камни; вода грелась на печах в чугунах и относилась в баню; чугуны с водой ставили на печь каменку.

Теперь это все в прошлом. Сегодня, во время технологического прогресса, хочется иметь горячую воду, не пачкаясь при этом сажей. В наше время печники кладут печки из кирпича, встраивая емкости для воды и теплообменники, которые соединяются с баками.

Самый простой вид подогрева воды для баниСпособ, похож на те, которыми пользовались в старину — над топкой печки устанавливают чугунную варочную плиту, на нее ставят металлический съемный бак с краном и крышкой.

Достоинство одно — легкость обслуживания и ремонта

Недостатки: — неудобность размещения — у вас будет топка в моечном помещении или придется носить воду из топочного помещения; — металл плиты расположенный в области огня снижает КПД печи (увеличенный расход топлива); — горячий бак может обжечь;

— вода кипит, испаряется и ее надо сливать, доливая холодную или надо подключить большой внешний бак, лишая метод мобильности.

Встроенный или прикрепленный к печи водный бак

Этот метод хорош если ваша печь имеет общий с моечным помещением сильно нагревающийся участок стены для размещения бака.

Недостатки способа: — Встроенные баки сложно ремонтировать, если для него не оборудована специальная ниша из металла. — Большой объем воды в печи сильно снижает тягу и КПД.

— Повышенное образование сажи и сужение просвета дымохода.

Нагревание воды для бани при помощи теплообменника

Пошаговая инструкция монтажа конструкции:

Мощность вашего теплообменника должна быть не более 10 % от мощности печки. Размеры выносных баков подбирают так, чтобы вода нагревалась за 2 — 3 часа. При слишком маленьком баке вода закипит рано и будет происходить лишний выброс пара.

Обратите внимание

При слишком большом баке вода будет долго нагреваться. Баки, которые размещены в смежном помещении, играют роль радиаторов отопления, отдающих тепло для обогрева помещения. Особенно это актуально зимой.

Трубы подачи воды в баки в системах с естественным обменом тепла (без насоса) располагают так: — вода самотеком поступает в теплообменник, а горячая самотеком подымается в бак; — Схема работает, если трубы разместить под небольшим углом 2-5 градуса.

Необходим слив воды, для недопущения замерзания труб зимой. Схема нагревания воды при помощи теплообменника Схема нагревания воды при помощи теплообменника

Печи со встроенными теплообменниками выпускает как отечественная, так и зарубежная промышленность, они везде есть в продаже. Также можно изготовить теплообменник после обустройства душа самостоятельно, но помните, что он должен быть сделан из жаростойкой стали.

Нюансы по монтажу систем для нагревания воды в теплообменниках:

— Бак с водой делается только из нержавейки — это широко распространенное заблуждение! — Бак с водой необходимо теплоизолировать — только летом, когда не нужен обогрев помещений. Зимой от бака можно прогревать помещение; — Трубы не стоит неподвижно крепить к стенам.

Они при нагреве расширяются и меняют свой линейный размер; — При уплотнении резьбы в местах соединений труб и теплообменника и необходимо использовать жаропрочные уплотнители. Иначе уплотнитель сгорит и появится течь.

Устройства отбора тепла у дымовых газов

Чтобы использовать с пользой выходящие в трубу дымовые газы, достаточно установить на дымоход водяной теплообменник самой простой конструкции. В результате можно увеличить эффект от сжигания дров до 60%. Нужно учесть, что это приспособление никоим образом не затрагивает работу печки, поэтому на отопление парной затрачивается столько же времени, как и обычно. Это же можно сказать и про необходимое количество топлива. Из плюсов теплообменников подобного типа стоит отметить то, что их высокий КПД обеспечивается благодаря отбираемому у продуктов сгорания теплу, что приводит к их постепенному охлаждению.

Этот принцип работы теплообменника давно взяли на вооружение большинство компаний, специализирующихся на производстве металлических банных печей. Предлагаемые ими изделия имеют в своей конструкции бак для воды открытого типа, который устанавливается непосредственно на дымоходную трубу. Потребителям теплообменник подобного типа интересен из-за низкой стоимости, хотя в процессе пользования ими возникают определенные неудобства. Это связано главным образом с необходимостью регулярно доливать воду по мере ее использования или испарения, когда она нагревается до температуры кипения.

Среди всех доступных на сегодняшний день вариантов нет равных по эффективности конструкции с теплообменником на дымоходе, которая выполнена в виде проточного нагревателя небольшой емкости — как правило, 5-10 л. Для обеспечения правильной работы к нему при помощи патрубков подключается система с выносным резервуаром-накопителем. Используемый выносной бак может иметь вместительность порядка 60-120 л, однако в каждом случае необходимо подбирать свой резервуар с учетом мощности отопителя. В течение времени, пока будет топиться печка, вода в резервуаре успевает нагреться до комфортной для помывки температуры.

Еще стоит рассмотреть комбинированные модели для бани, которые представляют собой обычную банную печь с теплообменником, установленным в топке, имеющим дополнительно бак на дымоходе. Для объединения этих элементов в единую систему используется схема подключения из трубопроводов, поэтому в контуре нагрева присутствует вместо одного два нагревателя. Подобное устройство было предложено производителями с учетом всех преимуществ и недостатков других прошлых модификаций. Однако для использования этой печи необходим отдельный накопительный резервуар, так как нагрев воды в баке происходит достаточно быстро.

Виды ТО

Схема и принцип работы рекуперативного теплообменника

По принципу работы оборудование делится на рекуперативное и регенеративное. В первых движущиеся теплоносители разделены стенкой. Это самый распространенный вид, он может быть различных форм и конструкций. Во втором случае с одной и той же поверхностью по очереди контактируют горячий и холодный теплоносители. Высокая температура нагревает стенку оборудования во время контакта с горячей средой, далее температура передается холодной жидкости при контакте с ней.

По назначению ТО делятся на два вида: охладительные – работают с холодной жидкостью или газом, остужая при этом горячий теплоноситель; и нагревательные – взаимодействуют с разогретой средой, отдавая энергию потокам холодной.

По конструкции теплообменники бывают нескольких видов.

Разборные

Состоят из рамы, двух концевых камер, отдельных пластин, разделенных термостойкими прокладками и крепежных болтов. Такое оборудование отличается простотой очистки и возможностью увеличения эффективности путем добавления пластин. Но разборные ТО чувствительны к качеству воды. Для продления срока их службы требуется установка дополнительных фильтров, что увеличивает стоимость проекта.

Пластинчатые

Пластинчатый теплообменник нуждается в установке дополнительных фильтров на теплоноситель

Отличаются методом соединения внутренних пластин:

• В паяных ТО гофрированные пластины из нержавеющей стали толщиной 0,5 мм сделаны путем холодной штамповки. Между ними устанавливается прокладка из специальной термостойкой резины.
• В сварных пластины свариваются и образуют кассеты, которые затем компонуются внутри стальных плит.
• В полусварных ТО кассеты скрепляются посредством паронитовых соединений в конструкции из небольшого количества сварных модулей. Эти модули уплотняются резиновыми прокладками и соединяются лазерной сваркой. После чего собираются между двумя плитами при помощи болтов.

Пластинчатые теплообменники используются в условиях повышенного давления и экстремальных температурах. Такие устройства требуют минимального технического обслуживания, экономичны и отличаются высокой эффективностью. Кроме того, по необходимости можно увеличить или уменьшить эффективность оборудования путем увеличения или уменьшения количества стальных пластин.

Единственным недостатком теплообменника из гофрированной нержавейки служит чувствительность к качеству теплоносителя, необходима установки дополнительных фильтров.

Кожухотрубные

Состоят из цилиндрического корпуса, куда помещены пучки трубок, собранных в решетки. Концы труб крепятся развальцовкой, сваркой или пайкой. Достоинством такого оборудования служит нетребовательность к качеству теплоносителя и возможность использования в технических процессах, где присутствуют агрессивные среды и высокое давление (в нефтяной, газовой, химической промышленности). Недостатки кожухотрубных ТО – относительно низкая теплоотдача, большие габариты, высокая стоимость и сложность в ремонте.

Спиральные

Состоят из двух листов металла, свернутых в спирали. Внутренние края соединены перегородкой и закреплены штифтами. Такие теплообменники компактны и обладают эффектом самоочистки. Они способны работать с жидкими неоднородными средами, любого качества. При повышении скорости движения жидкости, увеличивается интенсивность теплообмена. Недостатки: сложность в изготовлении и ремонте, ограничение давления рабочей жидкости до 10 кгс/см².

Двухтрубные и труба в трубе

Схема теплообменника «труба в трубе»

Первые состоят из труб разного диаметра. В качестве теплоносителя используется жидкость и газ. Устройства используются в местах с повышенным давлением, имеют высокий уровень теплоотдачи. Отличаются простотой монтажа и обслуживания. Единственный недостаток – высокая стоимость.

Теплообменник «труба в трубе» состоит из двух труб разного диаметра, соединенных между собой. Они используются при небольшом расходе теплоносителя и чтобы оборудовать дымоход.

Контур теплого пола

Классическое отопление в бане трубами с радиаторами не всегда приемлемо — помещение тесное, мало места, а хозяева предпочитают использовать площадь стен более рационально (для полочек, крючков, приспособленных для хранения принадлежностей). Тогда отличной альтернативой являются банные печи с контуром водяного теплого пола.

Преимущества теплого пола:

• Экономия пространства;
• Пониженная вероятность травмы (несчастного случая) вследствие ушиба или ожога о горячий радиатор;
• Равномерный нагрев помещения;
• Эффект теплого пола с возможностью ходить босиком.

Недостатком является более трудоемкий монтаж теплого пола, так как для его обустройства потребуется демонтировать старые полы и залить новые.

Порядок работы по устройству теплого водяного пола:

• Очистка поверхности от старого покрытия;
• Выравнивание поверхности с помощью сухой засыпки песком, гравием;
• Укладка теплоизоляции для препятствования расходу тепла наружу;
• Монтаж контура из труб в виде спирали или улитки;
• Заливка труб цементно-песчаной стяжкой.

Итоги

Печь для бани с контуром отопления сделает любимую процедуру еще приятнее, а затраты энергоресурсов меньше. Включение в систему циркуляционного насоса потребует дополнительного расхода электроэнергии, но затраты твердого топлива понизятся даже по сравнению с использованием контура с самотеком.

4 Правильная установка заводской печки

Необходимо не только правильно подобрать модель печи в баню с теплообменником, но и грамотно выполнить монтаж тепловой установки. Именно от того, насколько верно проведена установка отопителя, будет в последующем зависеть эффективность и полная безопасность его использования.

Каменку в бане необходимо отгородить от деревянных стен при помощи кирпичной кладки. Для нее может использоваться керамический или шамотный материал. Укладка выполняется с высокотемпературным глиняным раствором. Это позволяет повысить показатели тепловой эффективности, делая отопители полностью безопасными в эксплуатации.

Трубы, идущие непосредственно от теплообменника, следует заизолировать. Для их утепления может использоваться минеральная вата или другой материал, отличающийся улучшенными показателями огнестойкости.

Дымоход от печки выводят в крышу, предварительно обработав все деревянные элементы. Проход трубы через кровлю выполняют специальным металлическим коробом, который дополнительно отделан асбестом.

Все стыки труб и теплообменника следует дополнительно загерметизировать, что исключит протекание теплоносителя. При наличии протечек печь может работать вхолостую, увеличится температура внутри водяной рубашки, что приведет к полному выходу из строя отопителя.

Устройство теплообменников для банной дровяной печи

Высокая теплоотдача банных печей, повышенная интенсивность сгорания в них топлива активно используются для размещения в них устройств подогрева воды для проведения помывки.

Теплообменники для бань представляют собой полую герметичную емкость для воды, имеющую форму змеевика (регистра), размещаемую в топке, а также герметичного бака, размещенного на ее стенке или дымоходе.

Прибор нагрева воды циркуляционного типа соединяются системой трубопроводов с накопительным баком горячей воды.

Принцип работы приборов непрямого нагрева воды основывается на циркуляции жидкости в результате ее естественной конвекции.

Справка. Естественная конвекция жидкости возникает, когда низшие слои жидкости нагреваются и становятся легче, поднимаясь наверх, а тяжелые и холодные опускаются, занимая место нагретых.

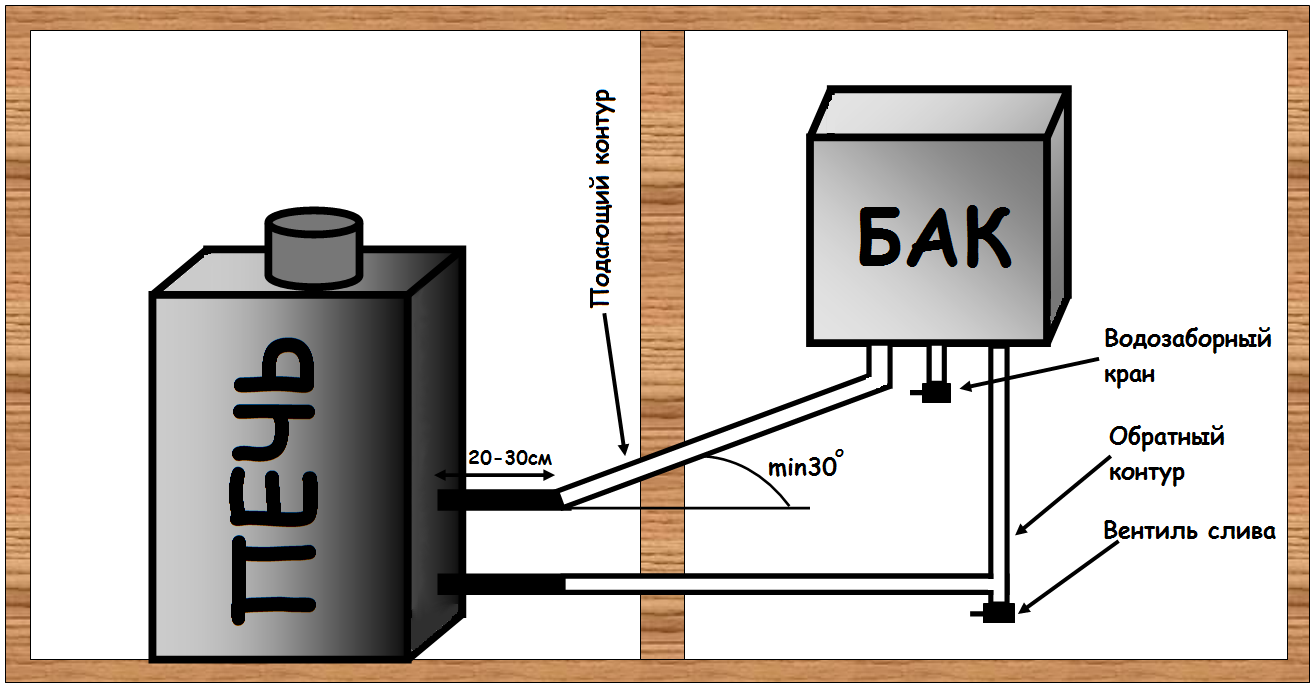

Для работы открытой системы рециркуляции жидкости (без применения циркуляционного насоса), диаметр труб, предающих воду к накопительному баку, не должен превышать одного дюйма, чтобы обеспечить необходимую скорость циркуляции.

Протяженность труб от теплообменника до накопительной ёмкости не должна превышать 3-х метров. Этой длины часто хватает для выноса накопительного бака из парной в смежную комнату для проведения помывки.

Ёмкость горячей воды, по законам естественной конвекции, устанавливается выше уровня теплообменника.

К оборудованию нагрева воды со стороны входа и выхода привариваются резьбовые патрубки для подключения циркуляционных труб, соединяющих устройство с баком.

Чаще всего используется накопительный стальной бак объемом 60—120 литров, в зависимости от мощности печи.

На накопительную ёмкость устанавливается кран слива для помывки, а на трубу холодной циркуляции воды (нижнюю) кран слива жидкости из системы.

Важно! Специалисты не рекомендуют устанавливать циркуляционный насос в системах подогрева воды банных печей

Виды

Обычно используются следующие виды приборов:

• Внутренний. Самый простой вариант, изготавливаемый в виде встроенного в топку печи змеевика, направляемого на активное использование вырабатываемого топливом тепла.
• Внешний. Представляет собой резервуар с водой, смонтированный на наружной боковой стенке печи. Высокая температура стенки нагревает бак за счет передачи ему теплового излучения. Этот вариант проще в изготовлении, чем внутренний теплообменник.
• Наружный. Устанавливаемый на трубу дымохода бак с водой — это эффективный способ устройства теплообменника, не требующий больших усилий в его установке и не занимающий много места в парной.
• Наружный проточный (экономайзер). Представляет собой небольшой проточный нагреватель средней емкости от 5 до 10 л, устанавливаемый на дымоходную трубу и соединенный с накопительным резервуаром системой трубопроводов. Это, пожалуй, лучший теплообменник по его монтажу и использованию.

Фото 1. Наружный теплообменник для банной печи. Устройство сделано из нержавеющей стали, надевается на дымоход.

Комбинированные модели. Одновременно включают в конструкцию змеевик, встроенный в топку, и наружную ёмкость с водой, устанавливаемую на трубу дымохода. Оба устройства соединены системой трубопроводов, и имеют отдельный подсоединяемый бак для сбора горячей жидкости.

Из чего их изготавливают

Внутренние теплообменники (регистры) в форме Г-образной решетки производятся из гнутых стальных, чугунных или медных гладкостенных труб диаметром 40—50 мм.

Резервуары для воды изготавливается из раскроенной и сваренной листовой стали с толщиной, превышающей 2,5 мм.

Самый популярный материал для изготовления приборов нагрева воды — нержавеющая сталь, т. к. это недорогой металл с высокой термостойкостью.

Внимание! При изготовлении теплонагревающих устройств этого типа нежелательно использовать оцинкованную сталь, т. к

при температуре выше 200 градусов Цельсия цинк начинает испаряться.

Недостатки чугунных агрегатов — их хрупкость и вес, а медных — повышенная цена и недостаточная жаропрочность.

Особенности банной печи с теплообменником

Печь для бани, оснащенная теплообменником, имеет определенные конструктивные особенности.

К ним, в частности, относятся:

• система подвода туб для циркуляции теплоносителя;
• утолщенные стенки корпуса;
• увеличенный объем каменки;
• наличие в обязательном порядке распределителя воздуха;
• дверца топки из теплоустойчивого стекла.

Теплообменник функционирует за счет постоянной циркуляции воды по всем устройствам, составляющим отопительно-нагревательную систему в бане. Для эффективного использования теплообменника протяженность каждой из соединительных труб должна составлять максимум 3 м. Особенно при отсутствии внешней теплоизоляции трубы.

При соблюдении правил пожарной безопасности, а также при наличии систем принудительной вентиляции и терморегуляции теплообменником может быть оснащена универсальная печь для бани и отопления дома. Сама печь может располагаться в помещении бани и соединяться с жилыми помещениями дома при помощи теплоизолированного трубопровода отопления и снабжения жилья горячей водой.

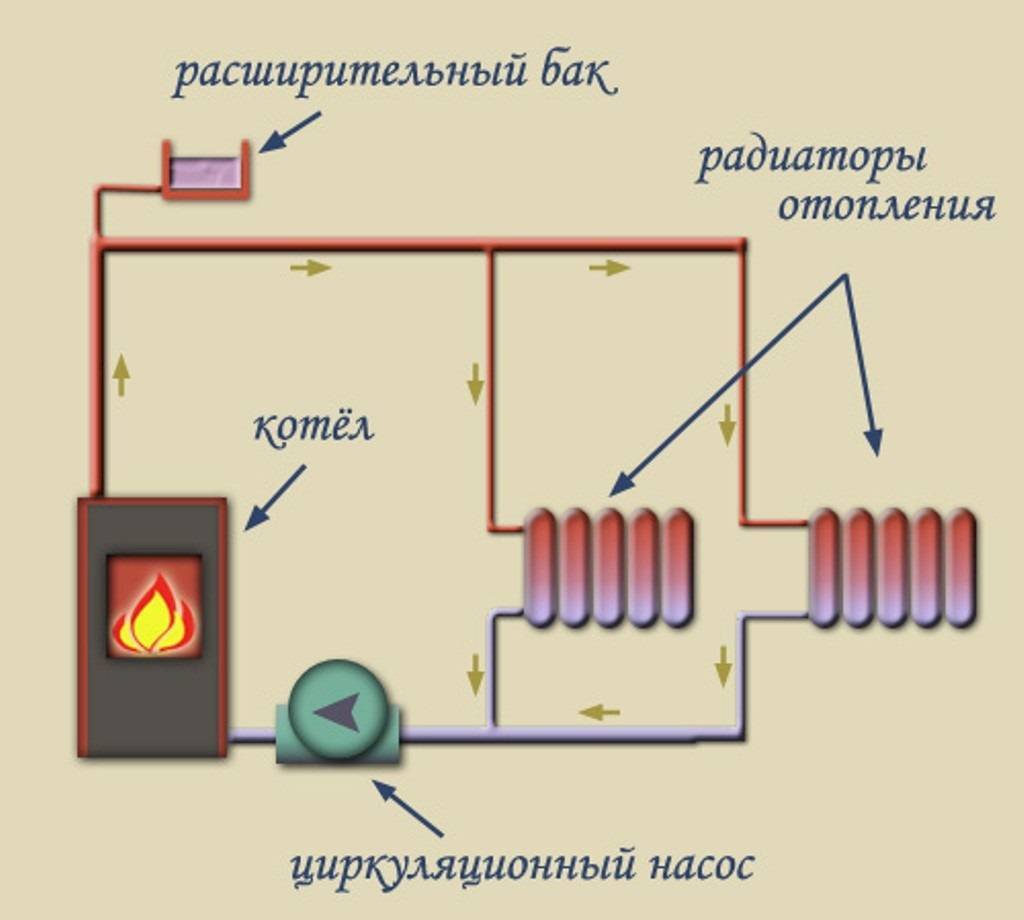

Для организации циркуляции воды в системе централизованного отопления, а также для подачи горячей воды в помещения дома и в помывочное отделение бани используется автоматизированная насосная станция с поддержанием постоянного давления в магистрали.

Самая простая конструкция универсальной печи – это электрическая печь с раздельными электронагревателями для секций печи с теплообменником и каменки.

Такая печь может работать в нескольких режимах, а именно:

1. В режиме обогрева жилых помещений дома и его горячего водоснабжения (ГВС) с поддержанием минимально необходимой температуры в помещениях бани в холодное время года.
2. В режиме отопления бани и всего дома с ГВС в холодное время года.
3. Организация отопления бани и печи-каменки в летний период.

Аналогичная печь для бани и отопления одновременно может быть создана в виде устройства непрерывного действия на природном газе или топливных гранулах. Использование в качестве топлива древесного угля или древесины в таком случае затруднительно и имеет определенные технические сложности. Ведь в дровяных или угольных печах не предусмотрена возможность автоматической регулировки температуры. Это может привести к резким скачкам температуры в отопительной магистрали.

При возможности подключения к магистрали природного газа или электрическому кабелю промышленного напряжения можно изготовить печь для бани из котла отопления, работающего, соответственно, на газе или электроэнергии. Такая печь может выполнять функции отопительной и водонагревательной системы. Совместно с отопительным котлом в бане можно также установить небольшую стальную дровяную печь-каменку в помещении парной.

Как сделать теплообменник своими руками

Чтобы самостоятельно сделать устройство нужно определиться с его разновидностью.

Ниже будут приведены инструкции теплообменников в баню для горячей воды двух видов: около дымохода, внутри печи.

Теплообменник в банную печь около отводящей трубы

Проще и эффективней всего применять медные трубки. Здесь учитывается диаметр дымохода, относительно которого нужно принимать длину трубок (до 2 метров) с диаметром около 10 мм. Меньший размер медных приспособлений значительно увеличивает скорость закипания воды в трубках, а движение жидкости ограничивается. Рекомендуется применять 10 мм трубы.

На оба конца помещаются развальцованные переходники. Развальцовка делается специальными приспособлениями. Эту процедуру нужно выполнять аккуратно. Следует достигнуть ровной поверхности, чтобы не возникали протечки. Вокруг дымохода «обматывается» медная проволока в виде впирали, концы присоединяются к баку с водой. Конструкция готова.

Сложнее оборудовать устройство из двух металлических труб. Первая должна иметь немного больший размер нежели дымоход, вторая – диаметр на 10 см больше первой, сталь толщиной 1-3 мм.

Подобный теплообменник для бани своими руками имеет следующий алгоритм:

• из разных труб отрезаются по два куска, длиной 30 сантиметров. Торцы делаются ровными;
• из металлического листа вырезается две окружности, и проделываются отверстия диаметром второй трубы (меньшего диаметра);
• в полученные отверстия помещается отрезок и хорошо приваривается. Сварной шов не должен иметь непровар;
• в верхней и нижней части должны быть устроены отверстия для крепления патрубков. Вся конструкция должна быть герметичной.

Устройство готово, осталось прикрепить его на дымоотвод и сделать разводку трубопровода. В качестве теплоизоляции нужно использовать алюминиевую фольгу.

Теплообменник в печи

Подобные агрегаты отличаются высокой эффективностью, просты в изготовлении и имеют простую конструкцию. Они могут устраиваться в виде нескольких трубок или изготавливаться в виде бака из нержавейки.

Такая разновидность нагревателей начинает монтироваться совместно со стенами печи для бани. Его размеры подбираются в зависимости от габаритов основного нагревательного оборудования. Входная труба, предназначенная для ввода холодной воды, располагается снизу конструкции, а сверху выходит выходное отверстие. Подобное решение позволяет обеспечить правильную циркуляцию жидкости.

Существует много разновидностей внутренних теплообменников, отличающихся по размерам, конфигурации, материалу и расположению. Оптимальное решение подбирается исходя из особенностей устраиваемой бани и оборудования.

Для создания такого нагревателя, нужно применять только качественные комплектующие, сварные швы делаются герметично. При малейшей протечке потребуется разбирать кирпичную кладку.

Обзор печей с теплообменником

Существуют встраиваемые модели теплообменников. Ниже мы рассмотрим популярные из них.

Банная печь с бойлером

Начнем с того, насколько такое решение обосновано с экономической точки зрения. Монтаж данного устройства повышает КПД используемого оборудования. С ним отработанные газы не просто бесполезно улетают в атмосферу, но и попутно нагревает воду, которую затем можно использовать для купания или других бытовых нужд. Поэтому он многократно оправдывает факт своей установки в долгосрочной перспективе.

Везувий Скиф 16 ВЧТ

Мощная и скоростная, с право- или левосторонним расположением нагревателя воды, оборудованная сеткой. Может похвастать стальной топкой с толстыми стенками (8 мм), благодаря которым не боится даже постоянного воздействия высоких температур.

Торнадо 20М2

Производительная, тяжелая (125 кг). Оснащена чугунной дверцей, встроенным теплообменником и вместительным боковым кожухом, рассчитанным на 240 кг камней. Должна устанавливаться на усиленный фундамент. Зато и КПД впечатляющее.

Harvia 20 SL Boiler

Каменка от финского производителя, весящая 75 кг, с 40 кг камней. Современная, с рекуператором в виде бака, с выносной конструкцией и вмонтированным конденсатором, рассчитана на парилку площадью до 20 м3. Обладает устойчивыми ножками и нержавеющей рамкой, отличается плавными формами и привлекательным дизайном.
