Сначала рассчитай, а потом собирай. Гидравлический расчет системы отопления.

Вычисление местных сопротивлений

Местные сопротивления возникают в трубе и арматуре. На величину данных показателей влияют:

• шероховатость внутренней поверхности трубы;
• наличие мест расширения или сужения внутреннего диаметра трубопровода;
• повороты;
• протяженность;
• наличие тройников, шаровых кранов, приборов балансировки и их количество.

Сопротивление рассчитывается для каждого участка, который характеризуется постоянным диаметром и неизменным расходом теплоносителя (в соответствии с тепловым балансом помещения).

Исходные данные для расчета:

• длина расчетного участка – l, м;
• диаметр трубы – d, мм;
• заданная скорость теплоносителя – u, мм;
• характеристики регулирующей арматуры, предоставляемые производителем;
• коэффициент трения (зависит от материала трубы), λ;
• потери на трение – ∆Pl, Па;
• плотность теплоносителя (расчетная) – ρ = 971,8 кг/м 3 ;
• толщина стенки трубы – dн х δ, мм;
• эквивалентная шероховатость трубы – kэ, мм.

Гидравлическое сопротивление – ∆P на участке сети рассчитывается по формуле Дарси-Вейсбаха.

Символ ξ в формуле означает коэффициент местного сопротивления.

Если в доме стоит печка, отопить она сможет лишь небольшое помещение. Установка батарей отопления в частном доме большой площади обязательна, так как в противном случае отдаленные от печи комнаты отапливаться не будут.

Основные характеристики газового котла Buderus представлены в этом обзоре.

О том, как запустить газовый котел, расскажем в этой статье.

Сферы использования циркуляционных насосов

Главная задача циркуляционного насоса состоит в том, чтобы улучшить циркуляцию теплоносителя по элементам отопительной системы. Проблема поступления в радиаторы отопления уже остывшей воды хорошо знакома жильцам верхних этажей многоквартирных домов. Связаны подобные ситуации с тем, что теплоноситель в таких системах перемещается очень медленно и успевает остыть, пока достигнет участков отопительного контура, находящихся на значительном отдалении.

При эксплуатации в загородных домах автономных систем отопления, циркуляция воды в которых осуществляется естественным путем, тоже можно столкнуться с проблемой, когда радиаторы, установленные в самых дальних точках контура, еле нагреваются. Это также является следствием недостаточного давления теплоносителя и его медленного движения по трубопроводу. Избежать подобных ситуаций как в многоквартирных, так и в частных домах позволяет установка циркуляционного насосного оборудования. Принудительно создавая в трубопроводе требуемое давление, такие насосы обеспечивают высокую скорость движения нагретой воды даже к самым отдаленным элементам системы отопления.

Насос повышает эффективность действующего отопления и позволяет совершенствовать систему, добавляя дополнительные радиаторы или элементы автоматики

Свою эффективность системы отопления с естественной циркуляцией жидкости, переносящей тепловую энергию, проявляют в тех случаях, когда их используют для обогрева домов небольшой площади. Однако, если оснастить такие системы циркуляционным насосом, можно не только повысить эффективность их использования, но и сэкономить на отоплении, снизив количество потребляемого котлом энергоносителя.

По своему конструктивному исполнению циркуляционный насос представляет собой мотор, вал которого передает вращение ротору. На роторе устанавливается колесо с лопатками – крыльчатка. Вращаясь внутри рабочей камеры насоса, крыльчатка выталкивает поступающую в нее нагретую жидкость в нагнетательную магистраль, формируя поток теплоносителя с требуемым давлением. Современные модели циркуляционных насосов могут работать в нескольких режимах, создавая в системах отопления различное давление перемещающегося по ним теплоносителя. Такая опция позволяет быстро прогреть дом при наступлении холодов, запустив насос на максимальную мощность, а затем, когда во всем здании сформируется комфортная температура воздуха, переключить устройство на экономичный режим работы.

Устройство циркуляционного насоса для отопления

Все циркуляционные насосы, используемые для оснащения систем отопления, делятся на две большие категории: устройства с «мокрым» и «сухим» ротором. В насосах первого типа все элементы ротора постоянно находятся в среде теплоносителя, а в устройствах с «сухим» ротором только часть таких элементов контактирует с перекачиваемой средой. Большей мощностью и более высоким КПД отличаются насосы с «сухим» ротором, но они сильно шумят в процессе работы, чего не скажешь об устройствах с «мокрым» ротором, которые издают минимальное количество шума.

Порядок расчета гидравлических параметров отопления

Отопление на плане дома

На первом этапе вычисления параметров системы отопления следует составить предварительную схему, на которой указывается расположение всех компонентов. Таким образом определяется общая протяженность магистралей, рассчитывается количество радиаторов, объем воды, а также характеристики отопительных приборов.

Как сделать гидравлический расчет отопления, не имея опыта подобных вычислений? Следует помнить, что для автономного теплоснабжения важно правильно подобрать диаметр труб. Именно с выполнения этого этапа и следует начать вычисления

Определение оптимального диаметра труб

Виды труб для отопления

Самый упрощенный гидравлический расчет системы отопления включает в себя только вычисление сечения трубопроводов. Нередко при проектировании небольших систем обходятся и без него. Для этого берут следующие параметры диаметров труб в зависимости от типа теплоснабжения:

• Открытая схема с гравитационной циркуляцией. Трубы диаметром от 30 до 40 мм. Такое большего сечение необходимо для уменьшения потерь при трении воды о внутреннюю поверхность магистралей;
• Закрытая система с принудительной циркуляцией. Сечение трубопроводов варьируется от 8 до 24 мм. Чем оно меньше, тем больше давление будет в системе и соответственно – уменьшится общий объем теплоносителя. Но при этом возрастут гидравлические потери.

Если в наличии есть специализированная программа для гидравлического расчета системы отопления – достаточно заполнить данные о технических характеристиках котла и перенести отопительную схему. Программный комплект определит оптимальный диаметр труб.

Таблица выбора внутреннего диаметра трубопроводов

Полученные данные можно проверить самостоятельно. Порядок выполнения гидравлического расчета двухтрубной системы отопления вручную при вычислении диаметра трубопроводов заключается в вычислении следующих параметров:

• V – скорость движения воды. Она должна быть в пределах от 0,3- до 0,6 м/с. Определятся производительностью насосного оборудования;
• Q – тепловой поток. Это отношение количества тепла, проходящего за определенный промежуток времени – 1 секунду;
• G – расход воды. Измеряется в кг/час. Напрямую зависит от диаметра трубопровода.

В дальнейшем для выполнения гидравлического расчета систем водяного отопления понадобиться узнать общий объем отапливаемого помещения — м³. Предположим, что это значение для одной комнаты равно 50 м³. Зная мощность котла отопления (24 кВт) вычисляем итоговый тепловой поток:

Q=50/24=2,083 кВт

таблица расхода воды в зависимости от диаметра трубы

Затем для выбора оптимального диаметра труб нужно воспользоваться данными таблицы, составленными при выполнении гидравлического расчета системы отопления в Excel.

В этом случае оптимальный внутренний диаметр трубы на конкретном участке системы составит 10 мм.

В дальнейшем для выполнения примера гидравлического расчета системы отопления можно узнать ориентировочный расход воды, который засвистит от диаметра трубы.

Учет местных сопротивлений в магистрали

Пример гидравлического расчета отопления

Не менее важным этапом является расчет гидравлического сопротивления отопительной системы на каждом участке магистрали. Для этого вся схема теплоснабжения условно разделяется на несколько зон. Лучше всего сделать вычисления для каждой комнаты в доме.

В качестве исходных данных для внесения в программу для гидравлического расчета системы отопления понадобятся следующие величины:

• Протяженность трубы на участке, м.п;
• Диаметр магистрали. Порядок вычислений описан выше;
• Требуемая скорость теплоносителя. Также зависит от диаметра трубы и мощности циркуляционного насоса;
• Справочные данные, характерные для каждого типа материала изготовления – коэффициент трения (λ), потери на трении (ΔР);
• Плотность воды при температуре +80°С составит 971,8 кг/м³.

При проведении этой работы нужно помнить, что чем меньше выбранный участок отопления, тем точнее будут данные общих параметров системы. Так как сделать гидравлический расчет теплоснабжения с первого раза будет затруднительно – рекомендуется провести ряд вычислений для определенного промежутка трубопровода. Желательно, чтобы в нем было как можно меньше дополнительных приборов – радиаторов, запорной арматуры и т.д.

Расчёт объема воды и вместительность расширительного бака

Для расчета рабочих характеристик расширительного бачка, обязательного для любой системы отопления закрытого типа, потребуется разобраться с явлением увеличения объема жидкости в ней. Этот показатель оценивается с учетом изменения основных рабочих характеристик, включая колебания ее температуры. Она в этом случае изменяется в очень широком диапазоне – от комнатных +20 градусов и вплоть до рабочих значений в пределах 50-80 градусов.

Вычислить объем расширительного бака удастся без лишних проблем, если воспользоваться проверенной на практике приблизительной оценкой. Она основана на опыте эксплуатации оборудования, согласно которому объем расширительного бачка составляет примерно одну десятую часть от общего количества теплоносителя, циркулирующего в системе

При этом во внимание принимаются все ее элементы, включая отопительные радиаторы (батареи), а также водяную рубашку котельного агрегата. Для определения точного значения искомого показателя потребуется взять паспорт эксплуатируемого оборудования и найти в нем пункты, касающиеся емкости батарей и рабочего бака котла. После их определения излишки теплоносителя в системе найти совсем несложно

Для этого сначала вычисляется площадь поперечного сечения полипропиленовых труб, а затем полученное значение умножается на длину трубопровода. После суммирования по всем веткам отопительной системы к ним добавляются взятые из паспорта цифры для радиаторов и котла. От итоговой суммы затем отсчитывается одна десятая часть

После их определения излишки теплоносителя в системе найти совсем несложно. Для этого сначала вычисляется площадь поперечного сечения полипропиленовых труб, а затем полученное значение умножается на длину трубопровода. После суммирования по всем веткам отопительной системы к ним добавляются взятые из паспорта цифры для радиаторов и котла. От итоговой суммы затем отсчитывается одна десятая часть.

Гидравлический расчёт

Что же такое гидравлический расчет? Многие ломают голову в поисках этих самых гидравлических расчетов, я сам, когда первый раз услышал, пытался понять, что же это такое. Но так и не понял, пока не познакомился с интересной книжкой по гидравлике. Что за волшебные приемы там делают? Какие законы там протекают?

А специалисты нам не рассказывают, да и в интернете ищешь и не понимаешь, как это все понять. Одни фирменные специалисты пользуются этим термином: Гидравлический расчет. Типа они там считают, делают гидравлические расчеты.

Вообще наука эта сложная. Мне пришлось ее изучить вдоль и поперек от корки до корки. Но даже сейчас на практических приемах до сих пор получаю бесценный золотой опыт в этом направлении.

У меня уже имеются готовые разработанные алгоритмы гидравлических расчетов. И я делюсь этими знаниями и возможностями с вами абсолютно бесплатно! Хочу лишь одного, чтобы Вы полюбили эту науку, так как люблю ее я. И очень хочу, чтобы отзывы и комментарии приходили намного чаще. Чтобы Вы входили в какой-нибудь диалог со мной, и поправляли меня. Только так я смогу развиваться для Вас еще больше.

Гидравлический расчет – это расчет, при котором производятся все вычислительные формулы из науки “Гидравлики”. Эти расчеты обычно необходимы в каких-то определенных областях, где происходят такие процессы как:

Нахождения жидкости или газов под давлением

Распределение жидкости или газов в пространстве

Гидравлика — наука, изучающая равновесие и движение жидкости, а также ее взаимодействие с твердыми телами, погруженными в нее, и твердыми поверхностями, граничащими с жидкостью.

В каких случаях необходим гидравлический расчет?:

-Когда необходимо вычислить расход жидкости

-В системах отопления рассчитывают благоприятные течения жидкости

-В водяных потоках вычисляют потери напора

-Подбор длины трубопровода

-Когда необходимо понять суть давления жидкости и как давление использовать в свою пользу.

-При разработке гидравлического пресса

-Также существуют гидро-усилители руля, в которых тоже используется закон гидравлики

И многое много другое, что касается гидравлики.

Так что теперь Вы в курсе, что такое гидравлический расчет и сами сможете гордо сказать себе:

“Я произвожу гидравлический расчет. “

Но после того как познакомитесь с моими бесплатными статьями и сами попытаетесь, что-нибудь посчитать.

Вы наверно услышите еще такие сочетания слов:

Гидравлический расчет трубопроводов

Гидравлический расчет сети

Гидравлический расчет отопления

Гидравлический расчет тепловых сетей

Что касается выше описанных сочетаний слов, то в какой-то степени эти слова пустышки (какие-то абстрактные сочетания слов). Необходимо знать конкретно, что нужно для Вас:

Потери напора в трубе

Вот примерно такие вопросы Вы должны себе задавать, а не завуалированными словами типа гидравлических расчетов.

Мои разработанные статьи универсальные, в моих статьях Вы найдете множество полезных расчетов.

Калькулятор расчета параметров гидрострелки исходя из производительности насосов

Гидрострелкой называют гидравлический разделитель для систем отопления. Это довольно важный элемент, который позволяет обеспечить оптимальную, плавную работу всех узлов. Особенно актуально его применение, если установлено 2 или более котла, работает несколько контуров.

Такое устройство можно изготовить самостоятельно или приобрести в магазине. Но при любом из вариантов его параметры знать необходимо. Если вычислять все самостоятельно, то легко допустить ошибки в расчетах – формула расчетов довольно сложна.

Лучше для этого воспользоваться онлайн-калькулятором для вычисления параметров гидрострелки исходя из производительности насосов.

Так выглядит коллектор с гидрострелкой из нержавеющей стали

Что требуется для производства расчетов онлайн-калькулятором

Сложностей при использовании программы возникнуть не должно, но стоит дать некоторые пояснения. Необходимо внести в соответствующие поля запрашиваемые калькулятором данные, а именно:

• Ожидаемую скорость вертикального перемещения теплоносителя в гидрострелке. Наиболее оптимальная скорость – это с. Этого вполне достаточно для хорошего смешивания потоков;
• Систему величин, в которой удобнее работать – это может быть м3/ч или л/м;
• Производительность каждого рециркуляционного насоса в отдельное поле. Не стоит вписывать только некоторые, руководствуясь тем, что вместе они никогда не работают – лучше всегда иметь запас;
• Производительность насоса или насосов в малом контуре котла (котлов).

А это уже обычная гидрострелка модели «Meibes MHK 32 DN25»

После этого останется только нажать на кнопку «рассчитать параметры гидрострелки». В результате программой будет выдан результат по минимальному диаметру гидравлического разделителя и диаметру его патрубков в мм.

Некоторые пояснения к расчетам

Важно скрупулезно и точно внести все данные в онлайн-калькулятор – от этого зависит точность расчетов, правильность работы гидрострелки, а значит и качество функционирования всей системы отопления, горячего водоснабжения и других систем, связанных с котлами. Схематическое изображение принципа работы гидрострелки

Схематическое изображение принципа работы гидрострелки

Как работать в EXCEL

Использование таблиц Excel очень удобно, поскольку результаты гидравлического расчёта всегда сводятся к табличной форме. Достаточно определить последовательность действий и подготовить точные формулы.

Ввод исходных данных

Выбирается ячейка и вводится величина. Вся остальная информация просто принимается к сведению.

ЯчейкаВеличинаЗначение, обозначение, единица выражения

D4	45,000	Расход воды G в т/час
D5	95,0	Температура на входе tвх в °C
D6	70,0	Температура на выходе tвых в °C
D7	100,0	Внутренний диаметр d, мм
D8	100,000	Длина, L в м
D9	1,000	Эквивалентная шероховатость труб ∆ в мм
D10	1,89	Сумма коэф. местных сопротивлений — Σ(ξ)

Пояснения:

• значение в D9 берётся из справочника;
• значение в D10 характеризует сопротивления в местах сварных швов.

Формулы и алгоритмы

Выбираем ячейки и вводим алгоритм, а также формулы теоретической гидравлики.

ЯчейкаАлгоритмФормулаРезультатЗначение результата

D12	!ERROR! D5 does not contain a number or expression	tср=(tвх+tвых)/2	82,5	Средняя температура воды tср в °C
D13	!ERROR! D12 does not contain a number or expression	n=0,0178/(1+0,0337*tср+0,000221*tср2)	0,003368	Кинематический коэф. вязкости воды — n, cм2/с при tср
D14	!ERROR! D12 does not contain a number or expression	ρ=(-0,003*tср2-0,1511*tср+1003, 1)/1000	0,970	Средняя плотность воды ρ,т/м3 при tср
D15	!ERROR! D4 does not contain a number or expression	G’=G*1000/(ρ*60)	773,024	Расход воды G’, л/мин
D16	!ERROR! D4 does not contain a number or expression	v=4*G:(ρ*π*(d:1000)2*3600)	1,640	Скорость воды v, м/с
D17	!ERROR! D16 does not contain a number or expression	Re=v*d*10/n	487001,4	Число Рейнольдса Re
D18	!ERROR! Cell D17 does not exist	λ=64/Re при Re≤2320 λ=0,0000147*Re при 2320≤Re≤4000 λ=0,11*(68/Re+∆/d)0,25 при Re≥4000	0,035	Коэффициент гидравлического трения λ
D19	!ERROR! Cell D18 does not exist	R=λ*v2*ρ*100/(2*9,81*d)	0,004645	Удельные потери давления на трение R, кг/(см2*м)
D20	!ERROR! Cell D19 does not exist	dPтр=R*L	0,464485	Потери давления на трение dPтр, кг/см2
D21	!ERROR! Cell D20 does not exist	dPтр=dPтр*9,81*10000	45565,9	и Па соответственно D20
D22	!ERROR! D10 does not contain a number or expression	dPмс=Σ(ξ)*v2*ρ/(2*9,81*10)	0,025150	Потери давления в местных сопротивлениях dPмс в кг/см2
D23	!ERROR! Cell D22 does not exist	dPтр=dPмс*9,81*10000	2467,2	и Па соответственно D22
D24	!ERROR! Cell D20 does not exist	dP=dPтр+dPмс	0,489634	Расчетные потери давления dP, кг/см2
D25	!ERROR! Cell D24 does not exist	dP=dP*9,81*10000	48033,1	и Па соответственно D24
D26	!ERROR! Cell D25 does not exist	S=dP/G2	23,720	Характеристика сопротивления S, Па/(т/ч)2

Пояснения:

• значение D15 пересчитывается в литрах, так легче воспринимать величину расхода;
• ячейка D16 — добавляем форматирование по условию: «Если v не попадает в диапазон 0,25…1,5 м/с, то фон ячейки красный/шрифт белый».

Для трубопроводов с перепадом высот входа и выхода к результатам добавляется статическое давление: 1 кг/см2 на 10 м.

Оформление результатов

Авторское цветовое решение несёт функциональную нагрузку:

• Светло-бирюзовые ячейки содержат исходные данные – их можно менять.
• Бледно-зелёные ячейка — вводимые константы или данные, мало подверженные изменениям.
• Жёлтые ячейки — вспомогательные предварительные расчёты.
• Светло-жёлтые ячейки — результаты расчётов.
• Шрифты:
  • синий — исходные данные;
  • чёрный — промежуточные/неглавные результаты;
  • красный — главные и окончательные результаты гидравлического расчёта.

Результаты в таблице Эксель

Пример от Александра Воробьёва

Пример несложного гидравлического расчёта в программе Excel для горизонтального участка трубопровода.

Исходные данные:

• длина трубы100 метров;
• ø108 мм;
• толщина стенки 4 мм.

Таблица результатов расчёта местных сопротивлений

Усложняя шаг за шагом расчёты в программе Excel, вы лучше осваиваете теорию и частично экономите на проектных работах. Благодаря грамотному подходу, ваша система отопления станет оптимальной по затратам и теплоотдаче.

Виды систем отопления

Задачи инженерных расчётов такого рода осложняются высоким разнообразием систем отопления, как с точки зрения масштабности, так и в плане конфигурации. Различают несколько видов отопительных развязок, в каждой из которых действуют свои закономерности:

1. Двухтрубная тупиковая система — наиболее распространённый вариант устройства, неплохо подходящий для организации как центральных, так и индивидуальных контуров обогрева.

Двухтрубная тупиковая система отопления

2. Однотрубная система или «Ленинградка» считается лучшим способом устройства гражданских отопительных комплексов тепловой мощностью до 30–35 кВт.

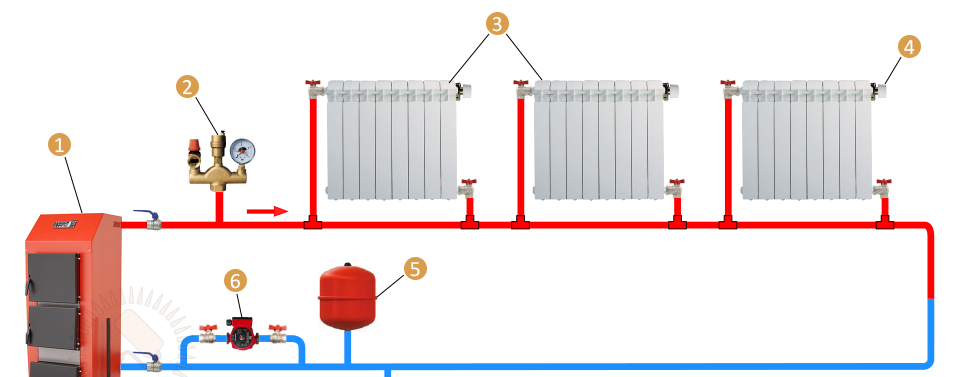

Однотрубная система отопления с принудительной циркуляцией: 1 — котёл отопления; 2 — группа безопасности; 3 — радиаторы отопления; 4 — кран Маевского; 5 — расширительный бак; 6 — циркуляционный насос; 7 — слив

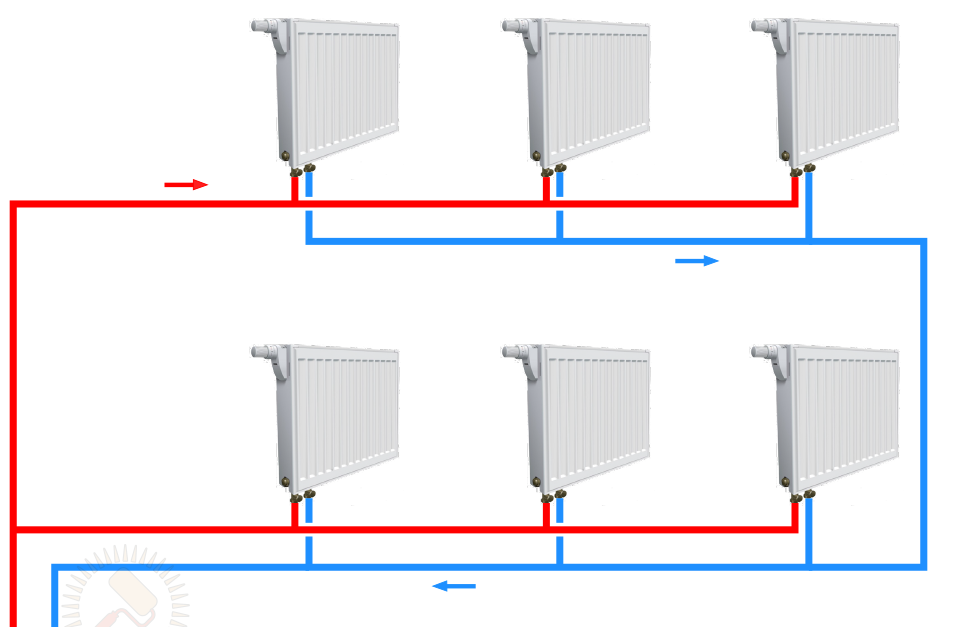

3. Двухтрубная система попутного типа — наиболее материалоёмкий вид развязки отопительных контуров, отличающийся при этом наивысшей из известных стабильностью работы и качеством распределения теплоносителя.

Двухтрубная попутная система отопления (петля Тихельмана)

4. Лучевая разводка во многом схожа с двухтрубной попуткой, но при этом все органы управления системой вынесены в одну точку — на коллекторный узел.

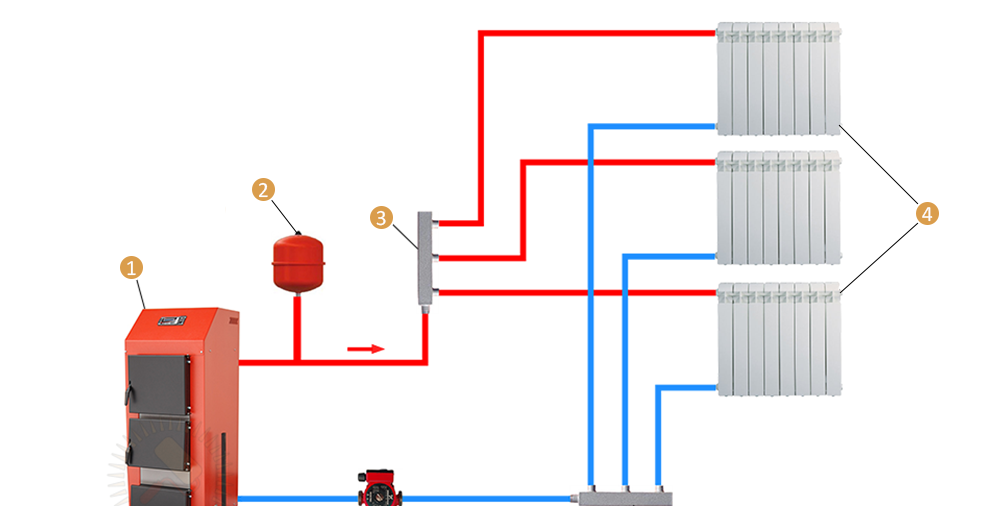

Лучевая схема отопления: 1 — котёл; 2 — расширительный бак; 3 — коллектор подачи; 4 — радиаторы отопления; 5 — коллектор обратки; 6 — циркуляционный насос

Прежде чем приступить к прикладной стороне расчётов, нужно сделать пару важных предупреждений. В первую очередь нужно усвоить, что ключ к качественному расчёту лежит в понимании принципов работы жидкостных систем на интуитивном уровне. Без этого рассмотрение каждой отдельно взятой развязки превращается в переплетение сложных математических выкладок. Второе — практическая невозможность изложить в рамках одного обзора больше, чем базовые понятия, за более подробными разъяснениями лучше обратиться к такой литературе по расчёту отопительных систем:

• Пырков В. В. «Гидравлическое регулирование систем отопления и охлаждения. Теория и практика» 2-е издание, 2010 г.
• Р. Яушовец «Гидравлика — сердце водяного отопления».
• Пособие «Гидравлика котельных» от компании De Dietrich.
• А. Савельев «Отопление дома. Расчёт и монтаж систем».

Быстрый подбор диаметров труб по таблице

Для домов площадью до 250 кв.м. при условии, что стоит насос 6-ка и радиаторные термоклапаны, можно не делать полный гидравлический расчет. Можно подобрать диаметры по таблице ниже. На коротких участках можно немного превысить мощность. Расчеты произведены для теплоносителя Δt=10oC и v=0,5м/с.

Труба	Мощность радиаторов, кВт
Труба 14х2 мм	1.6
Труба 16х2 мм	2,4
Труба 16х2,2 мм	2,2
Труба 18х2 мм	3,23
Труба 20х2 мм	4,2
Труба 20х2,8 мм	3,4
Труба 25х3,5 мм	5,3
Труба 26х3 мм	6,6
Труба 32х3 мм	11,1
Труба 32х4,4 мм	8,9
Труба 40х5,5 мм	13,8

Обсудить эту статью, оставить отзыв в Google+ | Вконтакте | Facebook

Гидравлический расчет системы отопления: пример расчета

Часто инженерам приходится рассчитывать системы отопления на больших объектах.

В них большое количество приборов отопления и много сотен метров труб, но считать все равно нужно.

Ведь без ГР не получится правильно подобрать циркуляционный насос.

К тому же ГР позволяет установить еще до монтажа будет ли работать все это.

Для упрощения жизни проектировщикам разработаны различные численные и программные методы определения гидравлического сопротивления. Начнем от ручного к автоматическому.

Приближенные формулы расчета гидравлического сопротивления

Для определения удельных потерь на трение в трубопроводе используется следующая приближенная формула:

R = 5104 v1.9 /d1,32   Па/м;

Здесь сохраняется практически квадратичная зависимость от скорости движения жидкости в трубопроводе.

Данная формула справедлива для скоростей 0,1-1,25 м/с.

Если у вас известен расход теплоносителя, то есть приближенная формула для определения внутреннего диаметра труб:

d = 0.75√G  мм;

Получив результат необходимо воспользоваться следующей таблицей для получения диаметра условного прохода:

Наиболее трудоемким будет расчет местных сопротивлений в фитингах, запорной арматуре и приборах отопления.

Ранее я упоминал коэффициенты местного сопротивления ξ, их выбор делается по справочным таблицам.

Если с углами и запорной арматурой все ясно, то вот выбор КМС для тройников превращается в целое приключение.

Чтобы стало понятно о чем я говорю, посмотрим на следующую картинку:

По картинке видно, что у нас имеется целых 4 вида тройников, для каждого из которых будут свои КМС местного сопротивления.

Трудность тут будет состоять в правильном выборе направления тока теплоносителя.

Для тех кому очень нужно, приведу здесь таблицу с формулами из книги О.Д. Самарина «Гидравлические расчеты инженерных систем»:

Эти формулы можно перенести в MathCAD или любую другую программу и рассчитать КМС с погрешностью до 10 %.

Формулы применимы для скоростей движения теплоносителя от 0,1 до 1,25 м/с и для труб с диаметром условного прохода до 50 мм.

Такие формулы вполне подойдут для отопления коттеджей и частных домов. Теперь рассмотрим некоторые программные решения.

Программы для расчета гидравлического сопротивления в системах отопления.

Сейчас в интернете можно найти много различных программ для расчета отопления платных и бесплатных.

Понятное дело, что платные программы обладают более мощным функционалом, чем бесплатные и позволяют решать более широкий круг задач.

Такие программы имеет смыл приобретать профессиональным инженерам-проектировщикам.

Обывателю, который хочет самостоятельно посчитать систему отопления в своем доме будет вполне достаточно бесплатных программ.

Ниже приведу список наиболее распространенных программных продуктов:

• Valtec.PRG — бесплатная программа для расчета отопления и водоснабжения. Есть возможности расчета теплых полов и даже теплых стен
• HERZ — целое семейство программ. С их помощью можно рассчитывать как однотрубные так и двухтрубные системы отопления. Программа имеет удобное графическое представление и возможность разбивки на поэтажные схемы. Имеется возможность расчета тепловых потерь
• Поток — отечественная разработка, представляющая из себя комплексную САПР, которая может проектировать инженерные сети любой сложности. В отличии от предыдущих, Поток — платная программа. Поэтому простой обыватель вряд ли станет ей пользоваться. Она предназначена для профессионалов.

Есть еще несколько других решений. В основном от производителей труб и фитингов.

Производители затачивают программы для расчета под свои материалы и тем самым в какой-то степени вынуждают покупать их материалы. Это такой маркетинговый ход и в нем нет ничего плохого.

Автоматизированный гидравлический расчет системы отопления Excel

Чтобы было удобнее делать гидравлические расчеты, можно воспользоваться различными компьютерными программами, позволяющими выполнять точные вычисления. Одной из самых таких популярных программ считается Excel.

Кстати, если вы не знаете основ гидравлики, то сделать вам это будет трудно, даже в компьютерных программах. Это связано с тем, что в некоторых из них нет расшифровок формул и вычислений сопротивления в особо сложных цепочках.

Нюансы некоторых программ:

• OvertopCO и DanfossCO могут вести расчеты систем с естественной циркуляцией;
• HERZ C.O. 3.5 – работает по способу расчета удельных потерь давления;
• Potok – отлично справляется с расчетами по изменяющимся перепадам температур по стоякам.

Что касается работы в Excel, то использовать электронные таблицы очень удобно. Нужно просто знать поочередность действий и точные вычислительные формулы. Вначале выбирается нужная ячейка, в которую вводятся данные. Дальнейший расчет происходит путем автоматического применения формул.

Например, для того, чтобы посчитать диаметр труб, нам нужно знать:

• Разницу между горячим и холодным источником тепла для двухтрубной системы или расход жидкости для однотрубной;
• Скорость движения источника тепла и его потока;
• Плотность жидкости и параметры исследуемых участков (их длина в метрах и число находящихся там приборов).

Для расчета размеров труб внутри каждого участка как раз удобно пользоваться экселевскими таблицами.

Расчет тепловой производительности котельной установки

Итак, вы решили создавать однотрубную систему отопления частного дома своими руками. Первое, что нужно сделать, чтобы узнать искомую величину мощности теплогенератора – это произвести расчет теплопотерь каждого отапливаемого помещения. Как известно, основные потери тепла исходят от:

• Наружных стен.
• Потолка.
• Пола.
• Окон.

На примере рассмотрим теплопотери угловой комнаты, с размерами 6 х 3 метра, двумя окнами 1,5 х 1,2 м, и высотой потолков 2,5 м.

1. Наружные стены (S1) = (6 х 2,5)+(3 х 2,5)-2 (1,5 х 1,2); S1= 15+7,5-3,6=18,9 м2
2. Окна (S2) = 2(1,5 х 1,2)= 3,6 м2
3. Пол (S3) = 18 м2
4. Потолок (S4) =18 м2

Применяем формулу расчета теплопотерь (Q) = k; для наружных стен k = 62; для окон k = 135; для пола k = 35; для потолка k = 27. Подставляем необходимые значения.

1. Q1 = 18,9 х 62 = 1171,8 Вт или 1,172 кВт;
2. Q2 = 3,6 х 135 = 486 Вт или 0,486 кВт;
3. Q3 = 18 х 35 = 630 Вт или 0,63 кВт
4. Q4 = 18 х 27 = 486 Вт или 0,486 кВт;

Теперь суммируем все теплопотери для выявления необходимого количества тепла, которого необходимо для конкретного помещения = 2,774 кВт;

Те же действия необходимы для каждого отдельного помещения. Суммируя теплопотери можно сделать вывод о необходимой производительности котельной установки. Есть методика менее точная, но достаточно надежная и быстрая: необходимо использовать удельную мощность котлоагрегата рекомендованную в зависимости от региона.

Тепловую производительность котельной установки можно высчитать, используя Wк = Wуд х S/10; где:

Wк = мощность котлоагрегата;

Wуд = рекомендованная удельная мощность, представленная на рис.;

S/10 = площадь обогреваемого помещения на 10 м3.

Теперь, когда, есть данные о мощности котлоагрегата, необходимого для обогрева дома, можно приступать к чертежам контура отопительной системы, прикидывать место размещения радиаторов отопления.

Специфика выбора основной ветви в двухтрубной системе

Исходя из практического опыта проведенных вычислений, при наличии попутного движения теплоносителя в двухтрубной схеме лучше выбрать более нагруженный стояк через нижнюю батарею. В однотрубном контуре речь о кольце через самый загруженный стояк. Если горячая вода имеет тупиковое движение, в двухтрубной системе выбирают кольцо нижнего радиатора наиболее загруженного удаленного стояка.

Однотрубная схема предполагает идентичный подход. В горизонтальном контуре предпочитают кольцо самого загруженного направления нижнего этажа. Подобные работы по гидравлическому расчету двухтрубной системы отопления должны проводиться максимально внимательно, т.к. малейшая погрешность может вылиться в крупные неприятности.
