Открытые системы
В таких системах отопления вода циркулирует естественным образом (не под давлением). В их верхней точке устанавливается расширительный бачок, в котором теплоноситель соприкасается с воздухом. В эту ёмкость поступает излишек воды, расширяющейся при нагревании. Сюда же спускается воздух из системы. Именно в бачок и заливают воду, хотя сделать это можно и через нижнюю часть системы, если в ней есть соответствующий разъём.
Опишем подробнее, как правильно залить воду в систему отопления, если она является открытой. С бачка снимают крышку и вливают воду, используя вёдра или шланг. Уровень воды в бачке определяют по индикатору.
Из верхней части бачка выходит сливная труба, подсоединённая к канализационной системе, через которую отводится излишек жидкости.
Наливать воду в систему нужно постепенно, порциями, давая время для выхода пузырей воздуха. Когда она перестанет сливаться в трубы, систему можно считать заполненной. Теперь нужно спустить оставшийся в радиаторах воздух, открыв краны Маевского. Под них ставят таз и откручивают краны. Как только в ёмкость польётся вода, краны закручивают. После спуска из радиаторов воздуха придётся долить воду в бачок. Когда работа будет закончена, можно включать котёл. Теперь понятно, как заполнить водой систему отопления, которая является открытой.
Закрытая система отопления
В системах такого вида жидкость не взаимодействует с воздухом вне отопительного контура, она циркулирует за счет насоса. В конструкции есть расширительный бак с мембраной. Он представляет собой герметичную емкость, которая разделяется на две части при помощи резиновой перегородки. В нижнем отделении располагается теплоноситель, а в верхнем – воздух под постоянным давлением, составляющим 1,5 атмосфер.
Работу по заливке воды лучше выполнять вдвоем. Один человек следит за спуском воздуха из труб, а другой добавляет теплоноситель. Если нет возможности работать вдвоем, жидкость наливают постепенно под небольшим напором.
Алгоритм заливки воды в систему отопления в частном доме при закрытом типе:
- Открытие клапана и установка под него емкости для сливания воды. Остатки жидкости будут заполнять бак, после чего их нужно слить.
- Труба имеет небольшой уклон до нижней части. В этом месте монтируют кран, благодаря которому удаляются излишки воды. Также здесь имеется патрубок с обратным клапаном для заливки теплоносителя. Если к нему подведена труба от водопровода, следует открыть кран. В ином случае жидкость заливается с помощью шланга. Давление должно быть немного выше, чем в отопительной системе.
- Краны перекрываются, когда трубы и радиаторы полностью заполнены теплоносителем. Вода перекрывается, когда давление на манометре достигает 1,5 атмосфер. Значение может быть другим, его можно узнать в паспорте приборов.
- Спуск воздуха через кран Маевского.
В домах также устанавливаются двухконтурные котлы. Они содержат в своем составе кран для закачки воды, поэтому проблем с набором теплоносителя не возникнет. Пользователю достаточно открыть кран в нижней части корпуса. Через него будет заполняться система обогрева дома. Для удаления остатков воздуха в верхней части ставится клапан. При этом многие модели имеют автоматизированную систему сброса воздушных масс.
Если в доме установлен газовый котел АОГВ, чтобы заполнить систему отопления закрытого типа, с отопительного устройства нужно снять лицевую крышку. Внутри нужно найти цилиндрический насос, в центральной части которого находится съемная крышка. Котел включают, ставят необходимую температуру. Во время процесса в насосе можно услышать бульканье, которое нужно устранить. Для этого крышку откручивают не до конца при помощи отвертки, пока изнутри не станет прокапывать вода. После крышку можно закрутить, подождать 2-3 минуты и повторить процесс еще пару раз. Когда работа будет бесшумной, включается электрический поджиг. Котел начнет подавать тепло в дом в рабочем режиме. По необходимости можно периодически открывать и закрывать кран подпитки.
Особенности запуска закрытой отопительной системы с дистиллированной водой
Заполнение водой закрытой системы отопления имеет следующие особенности:
Гораздо проще будет обеспечить отопительный контур необходимым давлением в том случае, если жилое помещение имеет доступ к центральному водоснабжению. В этой ситуации для опрессовки системы теплоснабжения достаточно заполнить ее водой через перемычку, отдаляющую водопровод, при этом тщательно следя за возрастанием давления на манометре. После выполнения такого мероприятия ненужную воду можно будет удалить с помощью любого из вентилей или посредством воздушника.
Многие задаются вопросом относительно того, должна ли выполняться специальная подготовка воды для системы отопления или можно ограничиться водой из ближайшего водоема. При этом некоторые утверждают, что дистиллированная вода в системе отопления благотворно скажется на сроке службе оборудования и не даст ему выйти из строя раньше времени. Но гораздо важнее разобраться с тем, как подготовить воду для отопления, если в нее добавляется специальная незамерзающая жидкость наподобие этиленгликоля и как впоследствии заполнить таким теплоносителем отопительный контур.
Для этих целей принято использовать особый насос, служащий для заполнения системы водой, причем им можно управлять как в автоматическом режиме, так и вручную. Подключение этого насоса выполняется с помощью вентиля, а после обеспечения необходимого давления вентиль перекрывается. Бывают ситуации, когда такого оборудования нет под рукой. Как вариант, допускается подключение к вентилю сброса стандартного садового шланга, второй конец которого следует поднять на высоту в 15 метров и заполнить контур водой при помощи воронки. Подобный способ будет особенно актуальным при наличии вблизи обустраиваемого здания высоких деревьев.
Еще один вариант заполнения системы отопления – применения бака расширения, который выполняет функцию вмещения излишков теплоносителя, вызванных его расширением в процессе нагревания.
Такой бак имеет вид резервуара, который разделен пополам специальной мембраной из эластичной резины. Одна часть емкости предназначается для воды, а другая – для воздуха. В конструкцию любого расширительного бака также входит ниппель, с помощью которого появляется возможность установить внутри агрегата нужное давление посредством удаления излишков воздуха. Если давление недостаточное, то компенсировать этот параметр можно, закачав воздух в систему с помощью обычно велосипедного насоса.
Весь процесс не несет в себе особой сложности:
для начала ликвидируется воздух из бака расширения, для чего нужно отвернуть ниппель. Готовые баки поступают в продажу с несколько избыточным давлением, которое равно 1,5 атмосферам;
далее отопительный контур заполняется водой. При этом расширительный бак нужно смонтировать так, чтобы он располагался резьбой вверх
Важно помнить, что заполнять бак водой полностью совершенно не стоит. Будет правильнее, если общий объем воздуха в этом аппарате будет составлять примерно одну десятую часть от общего объема воды, в противном случае бак не справиться со своей основной функцией и не сможет вместить излишки нагретого теплоносителя;
после этого в систему через ниппель закачивается воздух, что, как уже говорилось выше, можно выполнить при помощи обычного насоса для велосипеда
Давление требуется контролировать с помощью манометра.
Все указанные действия позволят аккуратно заполнить отопительную систему водой и обеспечат всему контуру стабильное и качественное функционирование. При необходимости всегда можно обратиться за помощью к специалистам, которые всегда имеют в наличии различные фото необходимых для такой работы устройств, способные помочь в подключении.
Заполнение системы отопления водой на видео:
Способы заполнения встроенный механизм и насосы
Насос для заполнения отопления
Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:
- Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
- Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
- Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
- Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.
После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.
Заполнение отопления антифризом
Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.
- Выход воздуха из системы (кран Маевского);
- Давление в трубах. Оно не должно превышать значения 2 бар.
Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды
Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры. Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые
Это значительно уменьшит вероятность появления протечек
Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.
Автоматическая система заполнения
Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.
Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.
Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.
Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.
Как залить воду в закрытую систему отопления с водопроводом и без него
АркадийКак залить воду в систему отопления закрытого типа?
Ни одна система отопления не будет функционировать без теплоносителя. ведь он непосредственно обеспечивает передачу энергии радиаторам и последующий нагрев воздуха в помещении. Так что после монтажных и ремонтных работ у вас неизбежно возникнет необходимость залить новую воду в оборудование. Многим эта процедура кажется непосильной. Особенно, если нужно заполнить систему закрытого типа. Действительно, задача хлопотная, но при этом абсолютно реализуемая, если делать все по правилам – о них и пойдет речь далее.
Подготовительные операции
До того как начать заливать теплоноситель в закрытую систему отопления, подготовьте ее к работе. В частности, следует выполнить такие процедуры:
- Гидравлический тест – перед заполнением системы ее нужно опрессовать. Делается это с помощью специального прибора, который нагнетает давление и наполняет сжатым воздухом все трубы и батареи. Опрессовка выполняется под давлением на 25% больше базового давления для конкретной отопительной системы.
- Проверка неполадок – после завершения опрессовки следует проверить все стыки отопительного оборудования на предмет разгерметизации и протечек. Если имеются какие-либо неполадки, их нужно устранить.
- Перекрытие арматуры – чтобы избежать незапланированного расхода воды при заливке, перекройте запорную арматуру, которая выводит жидкость из системы.
Когда подготовительные работы завершены, можно приступать к заливке воды. Ее можно запускать из централизованного водопровода или, за неимением последнего, из другого источника воды – рассмотрим оба варианта.
Ручной насос для опрессовки системы отопления
Заливка воды из водопровода
Если ваш дом подключен к водопроводной сети, проблем с заполнением отопительной системы не возникнет. Для начала нужно определить, какая арматура находится ближе всех к нагревательному котлу – именно через нее должен осуществляться ввод теплоносителя.
Далее нагревательный котел нужно соединить с централизованным водопроводом и установить между ними специальный отсекающий вентиль. Заполнение производится именно благодаря этому вентилю: при его открытии из водопровода в котел начинает поступать вода, которая далее заливается в трубопровод.
Важно! Вода должна поступать в отопительную систему с минимальной скоростью – это позволит воздуху, который остался в трубопроводе, без последствий удалиться через специальные краны Маевского на батареях. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками
Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками.
Заливка воды без водопровода
Если источником теплоносителя выступает не централизованный водопровод, а скважина, колодец или водоем, для заполнения закрытой отопительной системы потребуется вспомогательное оборудование. Это может быть мощный насос или расширительный бак.
Схема устройства системы отопления
В первом случае понадобится ручная или электрическая насосная установка. С ее помощью заливка выполняется по такой схеме:
- Присоедините насосный шланг к сливному патрубку.
- Откройте специальный вентиль на патрубке.
- Откройте краны Маевского.
- Запустите насос и начинайте запускать воду в систему.
Во втором случае используйте мембранный бак с перегородкой на две части и обычный велосипедный насос:
- Присоедините бак к трубопроводу отопительной системы и наполните его водой.
- Отверните ниппель в верхней части расширительного бака и стравите из емкости воздух.
- Подключите велосипедный насос к ниппелю и начинайте накачивать воздух в бак, создавая давление для подачи воды в систему.
Совет. Накачивайте бак до тех пор, пока давление насоса не достигнет показателя 1,5 атм.
Теперь вы знаете, что залить воду в отопительную систему закрытого типа можно как из водопровода, так и без него. Главное в обоих случаях – тщательно подготовиться к процедуре и соблюсти все технические тонкости выполнения работ. Так что, если следовать правилам, заливка системы не будет для вас неподъемной задачей.
Принцип работы отопления
Для начала следует рассмотреть, как именно работает система отопления. Она начинается с котельной, где конструируется котел, работающий от определенного топлива. Он будет отвечать за нагрев воды и ее циркуляцию.
От котла прокладываются трубы в помещения, которые необходимо отапливать. В городских условиях длина труб может достигать несколько километров, и они прокладываются под землей, чтобы не мешать жителям. В комнатах трубы подключаются к радиаторам (батареям), которые и нагревают окружение. Раньше радиаторы изготавливали из чугуна, но сейчас делается акцент на алюминий и латунь из-за более высокой надежности: чугунные батареи быстро ржавели и приходили в негодность.

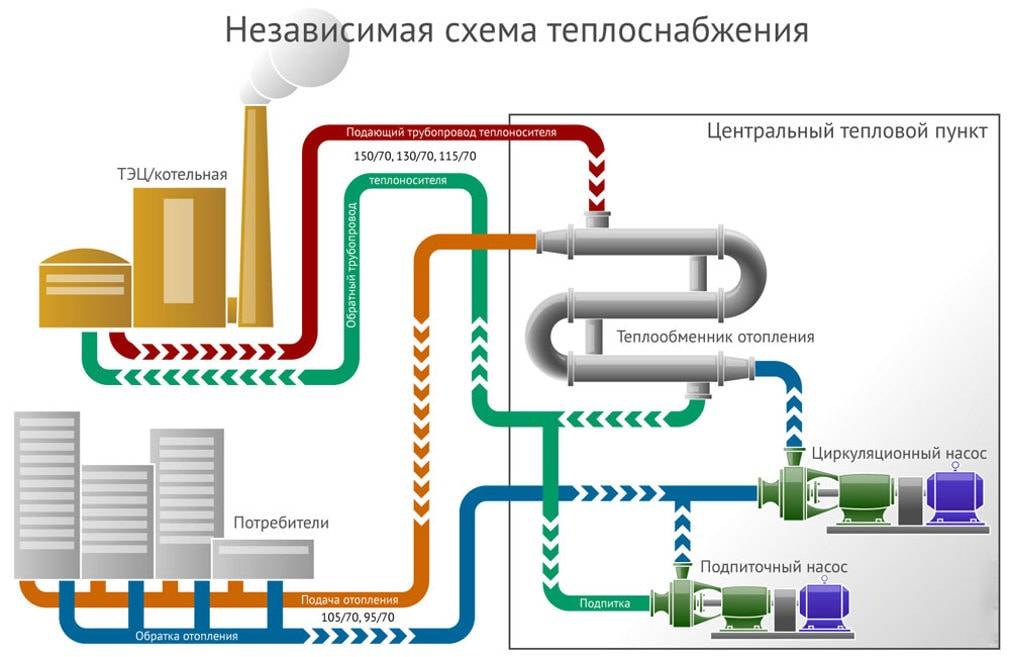

Схема работы системы центрального отопления
После подключения конструкции ее наполняют специальной водой, которая называется “теплоносителем”. Ее отличительной особенностью является то, что в состав входит специальная щелочь, препятствующая коррозии. Это защищает внутреннюю часть батареи от ржавчины и продлевает срок службы.
Интересный факт: если наполнить батарею обычной водой, она придет в негодность уже через пару месяцев.
Когда трубы и радиаторы полностью заполняются жидкостью, котел начинает нагревать ее, а также циркулировать по кругу, чтобы не образовывалось застоя. Повышение температуры теплоносителя заставляет батарею нагреваться и излучать тепло, помещение отапливается.
В зависимости от погоды на улице, в котельной регулируется температура котла, а следственно, и температуру батарей. Это делается с помощью подачи топлива и настройки режимов работы. Раньше чаще всего в виде топлива использовали уголь, сейчас предпочтение отдается газу, мазуту и источникам электричества.
Как обеспечить полный слив жидкости ↑
Правила монтажа водопровода ↑
На дачах водопровод можно создавать по-разному, используя как пластиковые материалы, так и металл. Но есть несколько правил, которым должна соответствовать любая водопроводная система:
- Трубопровод монтируют с уклоном к колодцу (или иному источнику), чтобы обеспечить легкое стекание воды при консервации.
- На трубе, через которую идет подача воды в дом, ставят обратный клапан, чтобы во время эксплуатации водопровода жидкость самотеком не уходила в колодец.
Где должны быть краны ↑
Выше клапана врезают сливной шаровый кран, через который будут спускать жидкость перед зимой. Шаровый тип прибора наиболее практичен, так как он не зарастает мусором или илом во время использования, а при его открытии водный поток идет без препятствий.
Шаровые вентили бывают разной формы и диаметра, что позволяет их использовать на всех видах водопроводных труб.
Для водопроводных труб можно использовать обычный кран 1 2 или автоматический, сборочный чертеж которого легко отыщется в интернете. Второй вариант ставят при заборе воды из скважины или при подаче воды из колодца вибрационным насосом, типа Ручеек. В таких системах остатки жидкости «запираются» на подающем шланге, не имея обратного выхода к источнику, что при сильных морозах может повредить трубы. Установка автоматического крана в скважине снимает такую проблему. Как только насос отключается, а давление падает, на кранике сразу раскрывается клапан, через который остатки воды самотеком уходят обратно в источник. Для полного слива хватает полминуты, поэтому никакой мороз не успеет за это время сковать водопровод.
Правила и этапы слива воды из системы отопления
Как правильно слить воду с системы отопления в доме или квартире? Нужно учитывать конструктивные особенности системы отопления и соблюдать порядок действий.
Слив системы отопления в частном доме
Система отопления частного дома обычно автономна и выполнение слива не требует каких-либо разрешений и договоренностей с соседями. Сливать систему отопления рекомендуется в таком порядке:
- Отключить котел отопления от сети.
- Вода в трубах и радиаторах должна полностью остыть.
- Перекрыть кран поступления холодной воды.
- Открыть воздушный клапан.
- Открыть вентили на радиаторе и котле.
- Подключить шланг к крану слива, который расположен на трубе обратного хода возле котла. Другой конец шланга нужно опустить в унитаз или большую емкость, если шланг короткий.
- Открыть сливной кран.
- Откачивать воду до тех пор, пока манометр не покажет нулевое значение.
- Открыть кран Маевского и запустить воздух в отопительную систему. Воздух вытолкнет остатки воды.
- Переставить шланг на кран подачи, открыть его и слить жидкость из верхней трубы.
Для слива воды из системы теплого пола нужен компрессор. Его подключают к входной трубе, включают, и подача воздуха способствует движению жидкости в тепловом контуре. На обратной трубе установлен сливной клапан, который открывается для удаления воды. Наращивание давления компрессором производят постепенно и прекращают слив, когда на выходе будет выделяться воздух. Контуры теплых полов имеют небольшую емкость и вмещают не более 10 литров воды.
После завершения слива теплоносителя приступают к необходимым действиям по ремонту или реконструкции системы. Или спокойно покидают дом на зиму, исключив риск разрыва труб отопления.
Слив системы отопления в многоквартирном доме
Если в жилье была произведена замена радиаторов на новые – они снабжены необходимой арматурой. Произвести слив воды в данном случае несложно. Также это возможно при наличии перекрывающих кранов на пути от стояка к радиатору отопления. Порядок действий в данном случае следующий:
- Перекрыть подачу жидкости в батарею путем поворота регулирующих кранов.
- Открыть выпускной кран в нижней части батареи. Вместо крана в наличии может быть заглушка, тогда ее откручивают разводным ключом.
- Подставить ведро для слива воды или подсоединить шланг.
в многоквартирном доме нужно открыть выпускной кран в нижней части батареи
Сложности возникают, если батарея старая, запорная арматура отсутствует или закрашена. Тогда воду придется сливать из всей системы. Сделать это самостоятельно невозможно, придется подать заявку в управляющую компанию. Специалист перекроет кран в подвале и удалит воду из определенного стояка.
При наличии байпаса (вертикальной перемычки между верхней и нижней трубой радиатора) в однотрубной системе отопления ход действий иной:
- Открыть кран на байпасе.
- Перекрыть запорную арматуру – отключить подачу теплоносителя.
- Открыть выпускной клапан или заглушку для слива воды.
Этот пункт прописан в договоре с управляющей компанией. В системе должно поддерживаться постоянное давление и самостоятельный слив это давление может сбросить, что приведет к проблемам с отоплением во всем доме. Поэтому для сброса воды нужно вызывать специалиста.
Слив системы отопления в квартире или доме является обязательной процедурой перед заменой частей отопительной системы и проведения профилактических работ. В период отсутствия хозяев частного дома зимой, воду сливать обязательно во избежание промерзания и повреждения системы. Для упрощения данной процедуры в будущем, старую систему отопления необходимо заменить, снабдив ее всеми элементами запорной арматуры.
Слить воду из системы обогрева, что может быть проще? Подсоединил сливной шланг, открыл кран и выливаешь воду. А между тем неправильно выполненная операция по сливу воды из контура чревата неприятными последствиями. В автономных системах слив воды обычно не вызывает затруднений в отличие от контуров многоквартирных домов? Ведь оплошности из-за незнания элементарных правил приводят к созданию неприятных ситуаций. Например, можно залить водой соседей внизу.
Другие способы защиты
Увы, в некоторых случаях описанный выше способ защиты недоступен. Например, если вы покупаете уже готовую дачу, бывшие владельцы которой не озаботились защитой трубопровода в холодное время года. В этом случае раскапывание труб и работы по их защите обойдутся очень дорого и, что ещё хуже, могут повредить газонам, саду и вообще всему внешнему виду прилегающего участка.
В большинстве случаев трубы водоснабжения прокладывают ниже уровня промерзания почв. Но и это спасает не всегда. Влажная и плотная почва может стать хорошим проводником тепла, в результате чего вода в трубах вполне может замёрзнуть, разрывая трубы. Именно на этот случай можно предложить просто не закрывать до конца кран холодной воды на даче. Пустите воду тонкой струйкой, и пусть она течёт всё холодное время года, уходя сразу в канализацию. Это обеспечит некоторый ток воде, снижая опасность замерзания. И, приехав зимой на дачу, вы всегда сможете чувствовать себя максимально комфортно. Такой же способ подходит, если вас волнует водоснабжение бани зимой. Вода в трубах не будет замерзать, и вы в любое время сможете пользоваться ею.
