Общие сведения об однотрубных схемах отопления
Основные сферы применения однотрубных схем – разные по этажности дома с небольшим количеством радиаторов в одном контуре. Например, в высотках от стояка отходят не более трёх радиаторов на этаж. В частном секторе такие системы наиболее эффективны в одно- и двухэтажных частных домах с площадью до 150 м2.
Достоинства и отрицательные стороны
Правильно подобрать систему отопления можно только исходя из условий эксплуатации, учитывая положительные и отрицательные стороны всех типов конструкции.
| Преимущества | Недостатки |
| Экономия материалов и меньшие трудозатраты по сравнению с двухтрубными вариантами | Неравномерность прогрева радиаторов – последние батареи в контуре прогреваются хуже первых, (см. фото под таблицей), так как теплоноситель к ним поступает уже охлаждённым |
| Компактность – трубы легче скрыть в пол или стены | Сложный гидравлический расчёт, требующий основательного изучения методики проведения |
| Гидравлическая устойчивость, постоянная теплоотдача элементов | Трудности с обустройством самотёчной схемы подачи теплоносителя (без установки циркуляционного насоса) |
| Низкая инерционность – для заполнения магистралей требуется меньшее количество теплоносителя, который быстрее прогревается | Сложность балансировки при пусконаладочных работах — даже при точном гидравлическом расчёте иногда приходится донастраивать систему |
| Допускается монтаж терморегулирующей арматуры на каждый радиатор | |
| Отсекающие краны и байпасы батарей позволяют заменить радиатор без остановки системы | |
| Простая конструкция, доступная для самостоятельного монтажа при имеющемся грамотном гидравлическом расчёте |
Охлаждение теплоносителя при движении по однотрубной системе отопления. Минимизировать отрицательные стороны помогает установка в конце контура радиаторов с большим количеством секций, обязательный монтаж байпасов, разделение системы на несколько ветвей.
Особенности конструкции
Главный отличительный признак однотрубных разводок – все батареи в контуре включены последовательно, а отводная труба от предыдущей батареи подключается к входу последующей. После последнего радиатора в контуре теплоноситель возвращается в котёл.

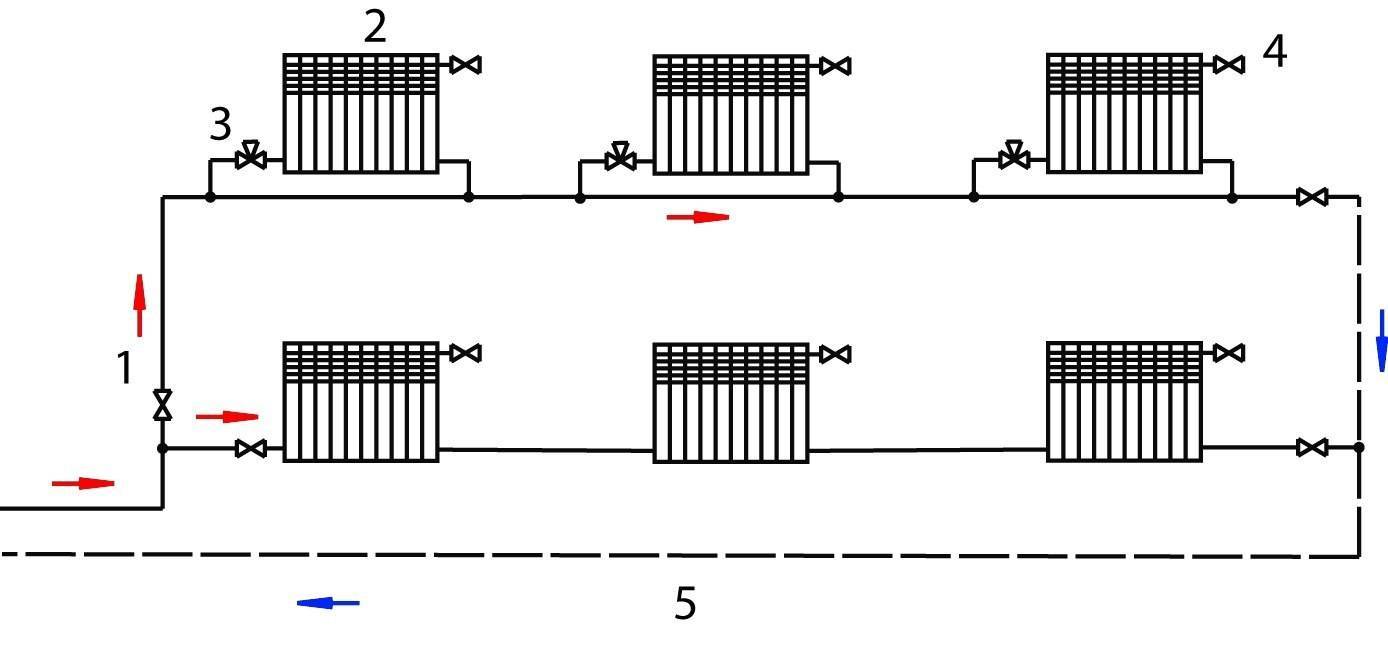

Наглядная схема типичной однотрубной системы отопления.
В более грамотной системе в обвязку каждого радиатора устанавливают перемычку (байпас).
Схема однотрубной системы отопления с байпасом.
Она позволяет:
- балансировать систему, добиваясь примерно равной температуры батарей;
- отключать радиатор при неисправности или аварии;
- регулировать температуру – даже при минимальном открытии крана терморегулятора теплоноситель будет поступать в следующий конвектор.
Системы отопления классифицируют по нескольким признакам:
- контакту теплоносителя и воздуха помещений – открытые и закрытые;
- способу организации циркуляции теплоносителя – естественный, принудительный, комбинированный;
- виду подводки теплоносителя к радиаторам – верхняя или нижняя;
- компоновке – горизонтальная или вертикальная.
Каждый из признаков и их комбинации влияют на эффективность отопления в конкретных условиях эксплуатации.
Система отопления ленинградка в частном доме
По предположениям некоторых строителей термин ленинградка впервые использовался работниками строительных организаций города Ленинград. Не все соглашаются с этим утверждением, ведь монтаж отопления настолько прост, что мог использоваться и в других регионах. Конечно, некоторые технологические нюансы могли продумать инженеры города на Неве.
Важно! Монтаж систем отопления достаточно прост, отличается простотой устройства и минимальными финансовыми вложениями. По конструкции ленинградка состоит из одной трубы к которой последовательно подсоединяются радиаторы
При детальном осмотре схемы отопительной системы можно предположить, что последние батареи будут самыми холодными, ведь теплоноситель будет температуру по направлению от котла до последнего отопительного прибора. Тепловая конструкция может работать при естественном расширении жидкости при нагреве, так и при перекачке теплоносителя циркуляционным насосом. Основной трубопровод размещается по направлению пола, его вход и выход закольцованы к котлу, то есть отопительные приборы будут располагаться по периметру одноэтажного дома.
Кроме этого ленинградка может использоваться и в двухэтажных жилых зданиях, но здесь необходима установка контура с насосом. В многоэтажном доме применяется отопление закрытого или открытого типа. В последнем случае необходим мощный котёл и правильный расчёт диаметра трубопроводов.
Монтаж обогревательной конструкции «Ленинградка»
Прежде чем начать возведение обогревательной системы частного дома своими руками, необходимо выполнить грамотный и точный расчет. Самостоятельно это будет сделать проблематично, поэтому лучше обратиться к профессионалам в данной отрасли. С помощью расчета можно определиться с перечнем оборудования и материалов, необходимых для работ.
К основным элементам «ленинградки» относятся следующие:
- котел для нагрева теплоносителя;
- металлический или полипропиленовый трубопровод;
- радиаторы (батареи);
- расширительный бак или бачок с клапаном (для открытой системы);
- тройники;
- насос для обеспечения циркуляции теплоносителя (в случае с принудительной схемой конструкции);
- шаровые краны;
- байпасы с игольчатым клапаном.
Помимо расчетов и приобретения материалов, следует также учесть место прохождения трубопровода. Если его планируется провести в стене или в полу, потребуется подготовить специальные ниши – штробы, которые должны располагаться по всему периметру контуров. Кроме того, все трубы необходимо обернуть теплоизоляционным материалом для того, чтобы не допустить понижения температуры жидкости до поступления в радиаторы.

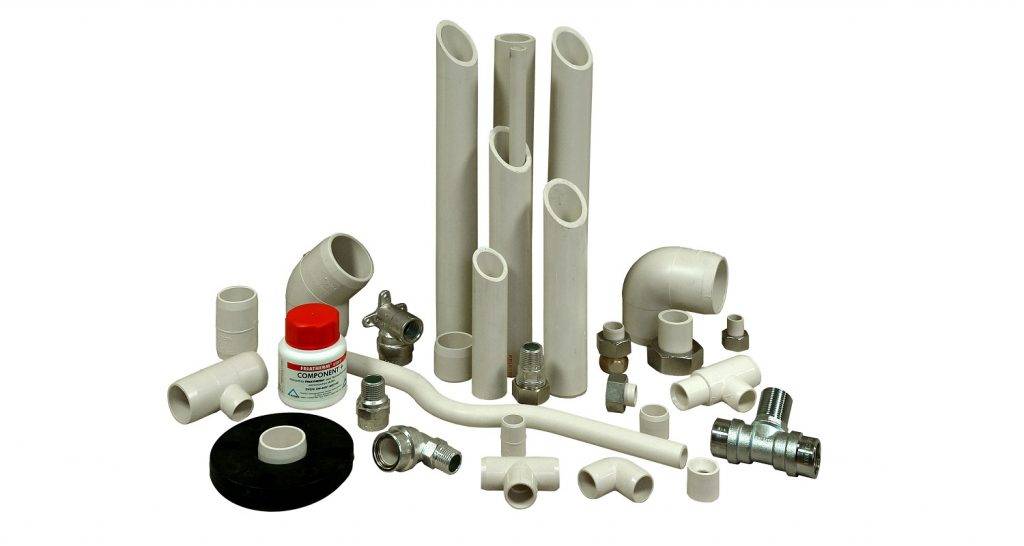

Какой лучше выбрать материал для трубопровода?

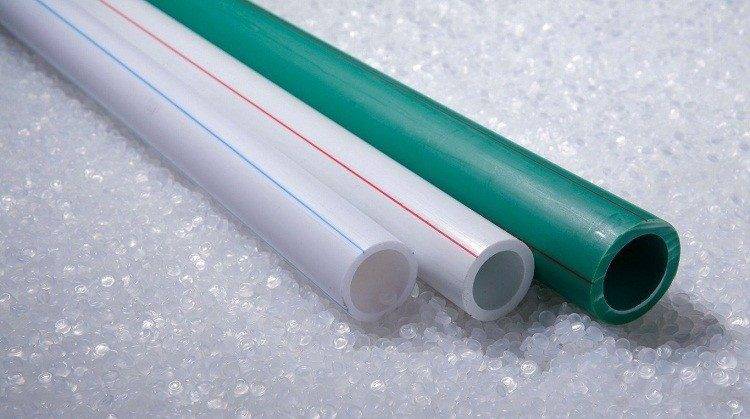

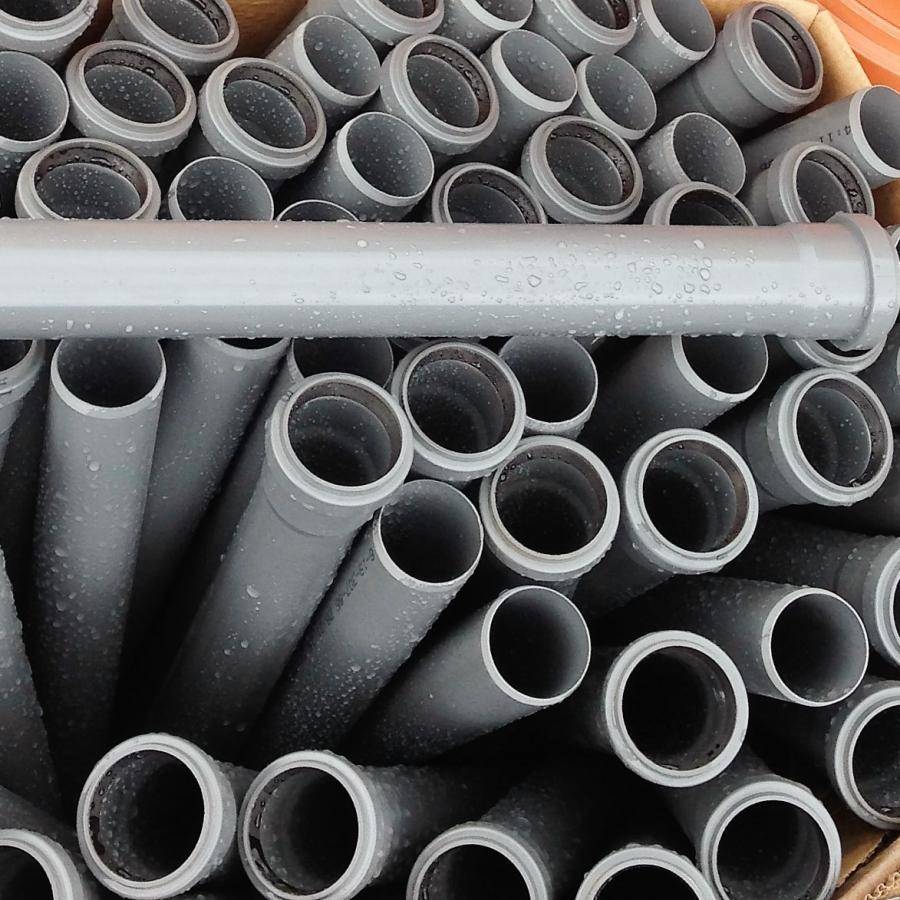

Чаще всего в качестве трубопровода для установки «ленинградки» в частном доме используется полипропилен. Данный материал достаточно прост при монтаже и недорог. Однако, специалисты не рекомендуют ставить полипропиленовые трубы в регионах, где температура воздуха опускается слишком низко, имеются в виду Северные территории.
Полипропилен начинает плавиться, если температура теплоносителя становится выше 95 градусов, что может привести к разрывам труб. В таких случаях целесообразнее воспользоваться металлическими аналогами, которые по праву считаются наиболее надежными и долговечными.
Кроме материала, при выборе трубопровода важно правильно подобрать его сечение. При этом немаловажное значение имеет количество используемых радиаторов в схеме
Например, если в цепи предполагается 4–5 элементов, то диаметр труб для магистрали должен составлять 25 мм, а для байпаса это значение меняется на 20 мм. Таким образом, чем больше в системе радиаторов, тем больше сечение труб. Это позволит легче провести балансировку при запуске отопительной конструкции.
Соединение радиаторов и труб

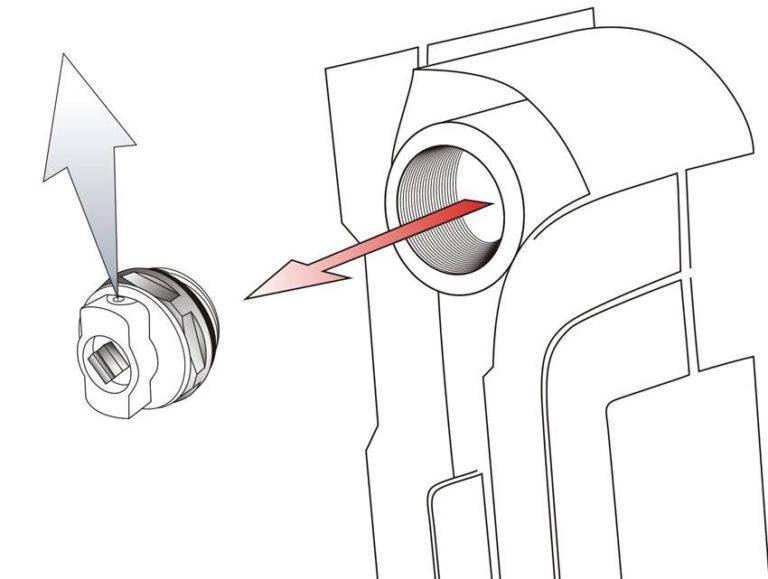

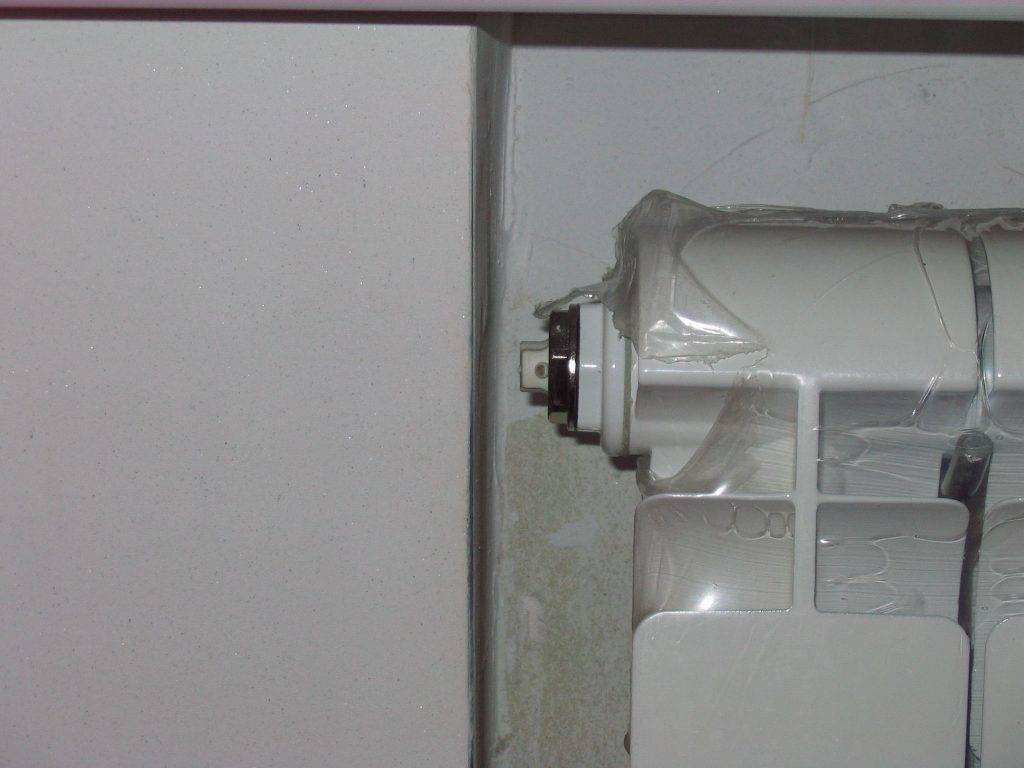

Установка крана Маевского.
Байпасы изготавливаются вместе с отводами и потом монтируются в магистраль. При этом расстояние, соблюдаемое при установке отводов, должно иметь погрешность в 2 мм, чтобы во время соединения элементов конструкции, батарея поместилась.
Люфт, который допускается при подтягивании американки, как правило, составляет 1–2 мм. Главное, придерживаться такого значения и не превышать, а то она может пойти под откос и появится протечка. Для получения более точных размеров, потребуется вывернуть в радиаторе вентили, расположенные по углам, и измерить расстояние между муфтами.
Запуск отопительной конструкции
Перед тем, как запускать систему отопления «ленинградка», необходимо открыть краны Маевского, установленные на радиаторах, и выпустить воздух. После чего делается контрольный осмотр конструкции на наличие изъянов. Если они обнаружены, их следует устранить.
После запуска оборудования проверяются все соединения и узлы, а затем проводится балансировка системы. Под данной процедурой понимается выравнивание температуры во всех радиаторах, которая регулируется с помощью игольчатых клапанов. Если в конструкции нет протечек, лишних шумов и помещения нагреваются достаточно быстро, оборудование установлено правильно.
Ленинградская система отопления частного дома хоть и устарела с течением времени, видоизменилась, но все же распространена, особенно в зданиях с малыми габаритами. Ее несложно установить самостоятельно, при этом экономя денежные средства на привлечение специалистов и необходимое для возведения оборудование.
Технология монтажа ленинградской системы в частном доме
Теперь разберемся, как делается отопление в частном доме Ленинградка. Если планируется выполнить скрытую прокладку трубопроводов, то нужно заранее подготовить штробы в стенах. Чтобы защититься от теплопотерь, трубопровод обязательно утепляют. Если делается видимая разводка, то трубы не надо утеплять.
Выбор радиаторов и трубопроводов
Разводка отопления Ленинградка в частном доме может быть выполнена из стальных или полипропиленовых труб. Последняя разновидность отличается быстротой и простотой монтажа, но не подходит для северных широт. Это связано с тем, что здесь теплоноситель подогревается до более высокой температуры, что может привести к разрыву труб. В северных регионах используют только стальные трубопроводы.
В зависимости от числа отопительных приборов выбирают диаметр труб:
- Если количество радиаторов не превышает 5 штук, то достаточно труб диаметром 2,5 см. Для байпаса берут трубы сечением 20 мм.
- При количестве отопительных приборов в пределах 6-8 штук используют трубопроводы сечением 32 мм, а байпас делают из элементов диаметром 25 мм.
https://youtube.com/watch?v=V0khsflZMGg
Поскольку температура теплоносителя на входе в батарею отличается на 20°C от его температуры на выходе, важно точно рассчитать количество секций. Затем вода из радиатора снова смешивается с теплоносителем с температурой 70°C, но все равно одна будет на несколько градусов прохладнее при попадании в следующий отопительный прибор
Таким образом, при каждом прохождении батареи температура теплоносителя снижается.
Для компенсации описанных тепловых потерь количество секций в каждом следующем отопительном агрегате увеличивают, чтобы повысить теплоотдачу прибора. При расчете на первый прибор закладывают 100 процентов мощности. Второму прибору требуется 110% мощности, третьему – 120 и т.д. Иными словами, с каждым последующим агрегатом требуемую мощность увеличивают на 10%.
Технология монтажа
В ленинградской системе все отопительные приборы устанавливаются на байпасах. То есть монтаж каждой батареи в магистраль на специальных отводах из труб. Для правильного монтажа меряют расстояние между соседними отводами (погрешность составляет максимум 2 мм). Благодаря этому будет несложно установить американки с угловыми кранами и батареи.
На отводы устанавливают тройники, а для монтажа байпаса оставляют одно незакрытое отверстие. Чтобы закрепить другой тройник, нужно перемерять расстояние между центрами отводов. Причем в процессе измерения надо учитывать габариты после установки байпаса.
В процессе сваривания стальных трубопроводов стараются избегать наплывов изнутри. В ходе монтажа байпаса на магистраль сначала приваривают более сложный участок, ведь иногда практически невозможно завести паяльник между трубой и тройником.

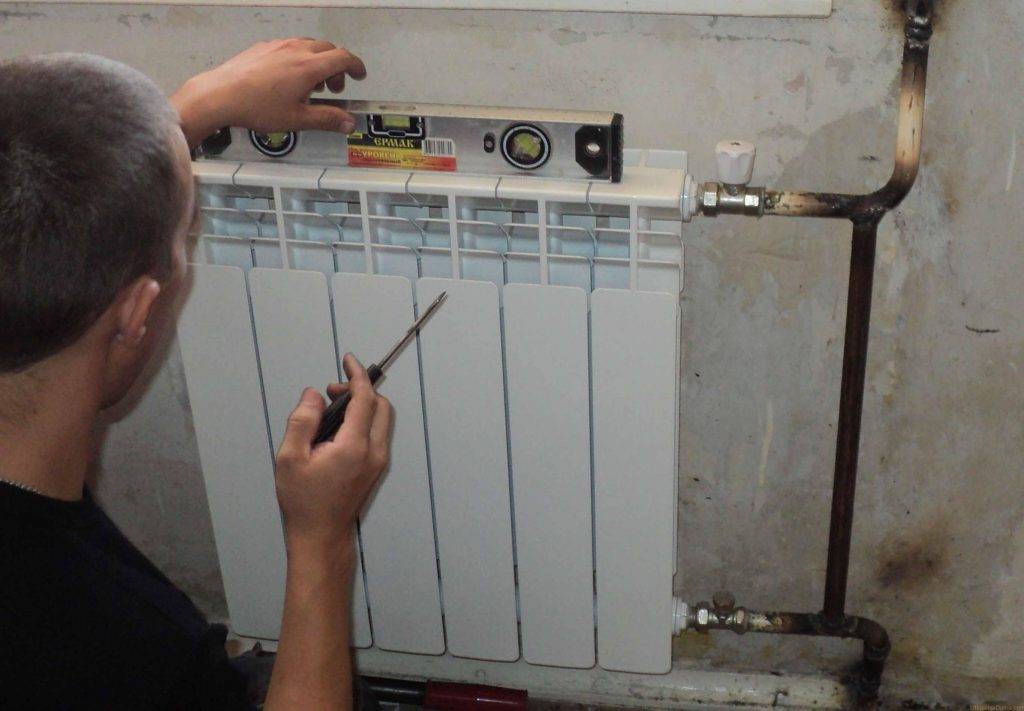

Отопительные приборы фиксируют на угловых вентилях и муфтах комбинированного типа. Затем монтируют байпас. Длину его отводов измеряют отдельно. При необходимости лишние куски обрезают, заново устанавливают комбинированные муфты.
Перед первым запуском нужно спустить воздух из системы. Для этого открывают краны Маевского на радиаторах. После запуска выполняется балансировка сети. Путем регулировки игольчатых клапанов выравнивается температура во всех отопительных приборах.
Плюсы и минусы системы
К достоинствам «ленинградки» можно отнести:
- Простоту. Несмотря на некоторые усложнения по сравнению с традиционной однотрубной системой, «ленинградка» очень проста. Ее монтаж под силу даже тому, кто не обладает специфическими знаниями и навыками в соответствующей области.
- Экономность. На «ленинградку» тратится на 20 % — 30 % материала меньше. Но тут сразу нужно оговориться – преимущество актуально только в сравнении с двухтрубной системой. Если брать однотрубную, то она окажется даже несколько экономичнее (из-за того, что батареи подключаются последовательно и к ним не делают отводы).
- Возможность тонкой настройки. Если установить на каждый байпас по игольчатому регулятору, появляется возможность регулировать температуру отдельно взятой батареи.
- Простота обслуживания. Если речь идет о традиционной однотрубной системе, для замены батареи ее придется полностью освобождать от воды. В случае с «ленинградкой» это не нужно – достаточно перекрыть байпас. Вода продолжит циркулировать по нижнему контуру. Правда, чтобы появилась такая возможность, нужно оборудовать байпасы кранами.
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Еще один плюс – универсальность. «Ленинградку» можно реализовать где угодно: в дачном домике, одно- или двухэтажном коттедже. И даже в городской квартире.
Впрочем, у системы есть и недостатки. Вот основные:
- Неравномерность нагрева радиаторов. Проблему не решает даже игольчатый кран в байпасе. Правда, возникает она не при всех видах подключения. Но об этом – чуть позже.
- Невозможность подключения дополнительного нагревательного оборудования. Например, теплого пола. Но это не недостаток исключительно «ленинградки» — минус характерен для любого однотрубного отопления.
- Необходимость применения труб большого диаметра. Минимальный должен составлять не меньше 2,5 см. Если взять меньше, будет сложно подобрать подходящие байпасы для радиаторов. Из-за этого нередко происходит падение давление в системе. В результате вода не может нормально циркулировать. Проблему решают установкой патрубков меньшего диаметра, которые создают нужный напор.
Виды конструкций
Системы отопления могут иметь естественную или принудительную (искусственную) циркуляцию теплоносителя
Первый вариант – классический тип формирования магистрали с расширительным баком, который монтируется под потолком и получает нагретую воду от котла или печи. Жидкость самотёком перемещается по трубкам к батареям. Такой способ надёжен и лёгок в обустройстве, оптимально выполняет свои задачи в помещениях с небольшой площадью.
Естественная циркуляция
Принудительная (искусственная) циркуляция
Современные приборы практически повсеместно снабжаются встроенными насосными системами для циркуляции. Они позволяют организовывать более сложные и масштабные отопительные магистрали для крупных площадей.
К твердотопливным котлам насос подсоединяется отдельно. Это связано с сильным нагревом оборудования во время сжигания топлива.
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Некоторые системы (например, тёплый пол) могут быть установлены только с искусственной циркуляцией, с самотечной схемой они не будут функционировать.
Отопительные схемы также могут быть закрытого и открытого вида:
- Старые варианты отопления зачастую имели открытый тип конструкции. С нагревом рос уровень жидкости в бачке и уменьшался по мере остывания. Специальный патрубок служил для сброса пара и чрезмерного давления на улицу либо в канализацию, чтобы предотвратить перегрев магистрали.
- Современные устройства закрытого типа с этой целью оснащаются расширительным резервуаром, компенсирующим рост давления. Для твердотопливных агрегатов предусматривается более крупный бачок, а также клапан для выведения пара и автоматическая водная подпитка.
Нюансы проведения работ
Если в системе отсутствует насос, верхний контур должен располагаться с небольшим наклоном
В ходе работы нужно помнить о следующих особенностях:
- Если используются металлические трубы, при сварке необходим избегать внутренних наплывов. Они уменьшают внутренний просвет и препятствуют нормальному движению теплоносителя. При наличии наплывов система не будет нормально работать.
- После заполнения системы не стоит сразу проводить тестовый запуск. Перед ним нужно подождать 3 – 4 часа и проверить все участки трубы, места ее соединения с радиаторами, котлом, баком. Это позволит своевременно выявить и устранить утечку.
- Перед пробным запуском нужно обязательно устранить из системы воздух с помощью кранов Маевского, расположенных в радиаторах. В противном случае она прогреется только частично (на участке до воздушного пузыря).
Монтаж обогревательной конструкции «Ленинградка»
Прежде чем начать возведение обогревательной системы частного дома своими руками, необходимо выполнить грамотный и точный расчет. Самостоятельно это будет сделать проблематично, поэтому лучше обратиться к профессионалам в данной отрасли. С помощью расчета можно определиться с перечнем оборудования и материалов, необходимых для работ.
К основным элементам «ленинградки» относятся следующие:
- котел для нагрева теплоносителя;
- металлический или полипропиленовый трубопровод;
- радиаторы (батареи);
- расширительный бак или бачок с клапаном (для открытой системы);
- тройники;
- насос для обеспечения циркуляции теплоносителя (в случае с принудительной схемой конструкции);
- шаровые краны;
- байпасы с игольчатым клапаном.
Помимо расчетов и приобретения материалов, следует также учесть место прохождения трубопровода. Если его планируется провести в стене или в полу, потребуется подготовить специальные ниши – штробы, которые должны располагаться по всему периметру контуров. Кроме того, все трубы необходимо обернуть теплоизоляционным материалом для того, чтобы не допустить понижения температуры жидкости до поступления в радиаторы.
Какой лучше выбрать материал для трубопровода?
Чаще всего в качестве трубопровода для установки «ленинградки» в частном доме используется полипропилен. Данный материал достаточно прост при монтаже и недорог. Однако, специалисты не рекомендуют ставить полипропиленовые трубы в регионах, где температура воздуха опускается слишком низко, имеются в виду Северные территории.
Полипропилен начинает плавиться, если температура теплоносителя становится выше 95 градусов, что может привести к разрывам труб. В таких случаях целесообразнее воспользоваться металлическими аналогами, которые по праву считаются наиболее надежными и долговечными.
Кроме материала, при выборе трубопровода важно правильно подобрать его сечение. При этом немаловажное значение имеет количество используемых радиаторов в схеме. Например, если в цепи предполагается 4–5 элементов, то диаметр труб для магистрали должен составлять 25 мм, а для байпаса это значение меняется на 20 мм
Например, если в цепи предполагается 4–5 элементов, то диаметр труб для магистрали должен составлять 25 мм, а для байпаса это значение меняется на 20 мм
Таким образом, чем больше в системе радиаторов, тем больше сечение труб. Это позволит легче провести балансировку при запуске отопительной конструкции
Например, если в цепи предполагается 4–5 элементов, то диаметр труб для магистрали должен составлять 25 мм, а для байпаса это значение меняется на 20 мм. Таким образом, чем больше в системе радиаторов, тем больше сечение труб. Это позволит легче провести балансировку при запуске отопительной конструкции.
Соединение радиаторов и труб
Установка крана Маевского.
Байпасы изготавливаются вместе с отводами и потом монтируются в магистраль. При этом расстояние, соблюдаемое при установке отводов, должно иметь погрешность в 2 мм, чтобы во время соединения элементов конструкции, батарея поместилась.
Люфт, который допускается при подтягивании американки, как правило, составляет 1–2 мм. Главное, придерживаться такого значения и не превышать, а то она может пойти под откос и появится протечка. Для получения более точных размеров, потребуется вывернуть в радиаторе вентили, расположенные по углам, и измерить расстояние между муфтами.
Запуск отопительной конструкции
Перед тем, как запускать систему отопления «ленинградка», необходимо открыть краны Маевского, установленные на радиаторах, и выпустить воздух. После чего делается контрольный осмотр конструкции на наличие изъянов. Если они обнаружены, их следует устранить.
После запуска оборудования проверяются все соединения и узлы, а затем проводится балансировка системы. Под данной процедурой понимается выравнивание температуры во всех радиаторах, которая регулируется с помощью игольчатых клапанов. Если в конструкции нет протечек, лишних шумов и помещения нагреваются достаточно быстро, оборудование установлено правильно.
Ленинградская система отопления частного дома хоть и устарела с течением времени, видоизменилась, но все же распространена, особенно в зданиях с малыми габаритами. Ее несложно установить самостоятельно, при этом экономя денежные средства на привлечение специалистов и необходимое для возведения оборудование.
Плюсы и минусы системы отопления Ленинградка
Разработали систему еще в прошлом веке. Изначально она была рассчитана на массовое строительство. Добиваясь максимальной эффективности, разработчики пренебрегли некоторыми недостатками.

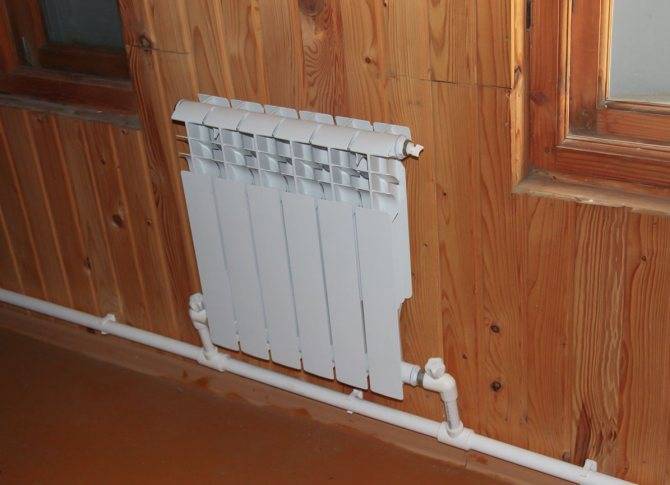

Преимуществом Ленинградки является простота монтажа

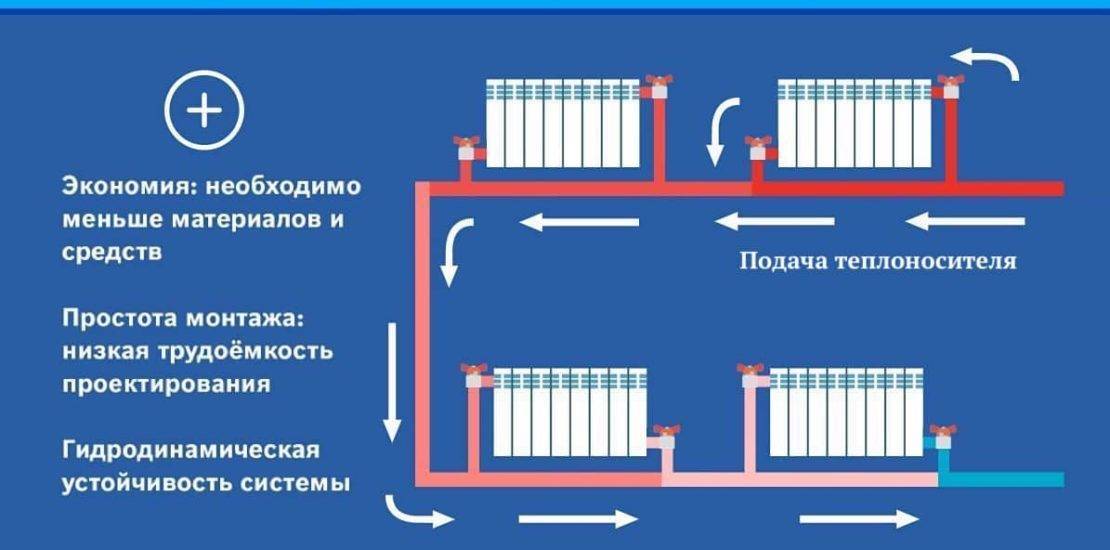

Обзор системы разумно начать с рассмотрения плюсов:
- Расход труб при изготовлении Ленинградки на 30% меньше, чем для другой системы.
- Меньший расход материала и объема монтажных работ способствует снижению себестоимости отопления.
- Ленинградка подходит для одноэтажных и многоэтажных зданий.
- Схема считается самой надежной. Контур изначально нужно правильно смонтировать, настроить, и он будет без сбоев работать.
- Для функционирования отопления не нужны дорогостоящие распределительные узлы.
- Нижнее расположение разводки в одноэтажном здании позволяет прятать трубопровод под пол. На поверхность выступают только патрубки подключения отопительных приборов.
- Схема настолько проста, что смонтировать все узлы под силу неопытному специалисту.
- Если говорить о минусах, то их тоже много, и они существенные:
- Каждая последующая батарея, удаленная от котла, слабее прогревается. Чтобы улучшить обогрев крайних комнат, на батареях приходится увеличивать количество секций.
- Горизонтальная разводка трубопровода не позволяет в одноэтажных зданиях к отоплению подключать полотенцесушители, систему «теплый пол». Установка циркуляционного насоса приводит к дополнительным расходам
- Выдержать уклон трубопровода на больших площадях сложно, а иногда невозможно. Самотечная система работать не будет. Отопление придется оснащать циркуляционным насосом, что приводит к дополнительным расходам.
Чтобы полностью разобраться с сильными и слабыми сторонами Ленинградки, стоит подробнее изучить все существующие варианты ее схем.
Принцип действия
Ленинградка — классическая схема отопления
Классическая система «Ленинградка» – это набор отопительных устройств, которые соединены единым трубопроводом. По всему контуру циркулирует теплоноситель, в роли которого выступает вода или антифриз. При появлении нового отопительного оборудования систему усовершенствовали, сделали ее управляемой и расширили функционал.
В зависимости от того, как расположен трубопровод, отопительная схема делится на две группы:
- горизонтальная;
- вертикальная.
Расположение труб может быть верхним и нижним. В первом случае эффективность теплоотдачи выше, но монтаж сложнее. Нижнюю установку системы производить проще, при этом обязательно нужно ставить насос.
Циркуляция носителя тепла в контуре может осуществляться двумя способами – естественным и принудительным с помощью насоса. Также системы бывают закрытые и открытые.
Рекомендуемое число отопительных устройств при установке системы «Ленинградка» – 5. Это значение можно увеличить до 6-7, предварительно выполнив соответствующие расчеты. Установка большего числа радиаторов не будет эффективной, а ее стоимость будет неоправданно высокой.
