Как сделать задвижку для дымохода своими руками

Достоинства и недостатки шибера

Что такое подвижная заслонка в дымоходе и для чего она нужна, вроде разобрались. Однако пока что до конца не понятно нужна она или нет. Чтобы это выяснить мы приведем все известные нам достоинства и недостатки данного элемента. Начнём, как всегда, с плюсов, к ним можно отнести:

1. Заслонка в дымоходе . Это прекрасный регулятор, который закрывает и открывает дымовой канал, позволяя регулировать работу камина. Открытое положение разрешает развести огонь, закрытое запрещает.
2. Регулирует процесс сгорания дров. Шибер – это дополнительная возможность регулировать потоки воздуха и дымовых газов, которые проходят по дымовой трубе. Хотя как показывает практика, это не всегда возможно. Дело в том, что у поворотной заслонки существует только два положения: открыто или закрыто, а вот установить задвижку где-то посередине не так уж и легко.

Минусы шибера:

1. Неудобно чистить дымоход от смолы. Сделать это через топку практически невозможно. Плюс ко всему шибер иногда может заклинить.
2. Нужно обладать определённым набором знаний – как работает камин, дымоход, режим и процесс горения, изменения тяги и т.д.

Из всего вышесказанного можно сделать следующий вывод: шибер – это не идеальное устройство, в нём есть свои недостатки, но, тем не менее, он необходим для нормальной работы камина.

Летняя заслонка и ее значение

Зачастую в печах встречается такой элемент, как летняя заслонка, которая имеет определенное назначение. Летняя заслонка применяется в каминах или русских печах, которые топятся нерегулярно или периодически с большими промежутками времени. Например, в печах в дачном или деревенском доме, когда она топится только в летний сезон.

У летней задвижки есть кое-какие конструктивные особенности и особое расположение, благодаря чему намного облегчается процесс топки после длительного охлаждения даже в самых суровых погодных условиях.

Эксплуатация данной конструкции осуществляется таким образом: Печку нужно затопить с открытой летней задвижкой, далее, когда пламя в топке разгорится, и часть дров полностью прогорит, задвижку следует закрыть для предотвращения тепловых потерь.

Печи с установленной в них летней задвижкой имеют ряд достоинств, например, выдвигая летнюю заслонку и поддувало, можно воспользоваться печкой в любое время года в качестве классического открытого камина. С помощью заслонки можно легко освободиться от лишнего тепла в помещении. Однако следует помнить, что топить такую печку рекомендуется не больше 20 минут, так как температура может намного подняться, что является особенностью таких каминов.

Основные виды шиберных задвижек

• Горизонтальный выдвижной шибер.

  Горизонтальный выдвижной шибер

  Пластина находящаяся внутри шибера выдвигается, за счет чего происходит регулировка площади сечения дымохода. Обычно такой вариант задвижки используют для установки в кирпичных дымоходах. Часто на поверхности пластины выполняют небольшие отверстия для того, чтобы даже в закрытом положении шибера, он не перекрывал на 100% дымовой канал. Это соответствует противопожарным нормам безопасности. Преимуществом данного вида устройства является простота монтажа.

• Поворотный шибер. Его еще называют «дроссельская заслонка»,

  Шиберная задвижка для дымохода

  которая представляет металлическую пластину, закрепленную на вращающейся оси. Ось, в свою очередь, крепится внутри патрубка дымовой трубы. Данное устройство имеет съемный вращательный диск, но при длительной эксплуатации он может прийти в негодность. Впрочем, схема поворотного механизма позволяет его ремонтировать и заменять своими руками. Преимуществом данного вида устройства является простота эксплуатации. Данный вид шибера не требует постоянного контроля со стороны владельца дома.

Из-за сложности конструкции своими руками, поворотный механизм реже используется при кладке камина или печи.

Шиберная конструкция необходима для дровяных печей и отопительных устройств, работающих на любом твердом топливе.

Что же касается газовых котлов и котлов жидким топливом, то здесь шибер, скорее выполняет роль защиты дымохода от попадания атмосферных осадков.

Поэтому для газового котла наиболее практичным решением будет монтаж именно поворотного механизма. Температура выходящих газов менее низкая, чем при работе твердого топлива, поэтому эксплуатация такого механизма будет наиболее удобной.

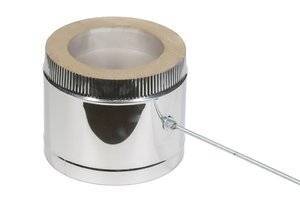

Задвижка на утепленном дымоходе

А вот от установки поворотного механизма в бане лучше отказаться. Дело в том, что она частично будет пропускать пар в закрытом виде. А в открытом виде такой механизм тяжело чистить.

Выполненный из нержавеющей стали, шиберный механизм полностью не обеспечит перекрытие дымохода, но при этом исключит возможность вырывания языков пламени через зольник в помещение.

Существует три варианта установки шибера.

1. Установка заслонки в каминной топке. Для этого шибер монтируют на расстоянии 1 метра от отопительного устройства, что обеспечивает простую эксплуатацию.
2. Вариант «труба в трубу» предполагает объединение шибера с другими элементами отопительной конструкции без дополнительно использования крепежа.
3. Установка шиберной задвижки в вентиляционной трубе. Но такой вариант обычно используется с целью защиты двигателя вентилятора от перегрева во время его работы.

Приобретая готовые дымоходы, комплект, скорее всего, будет оснащен шиберной задвижкой, которую просто необходимо установить согласно инструкции.

Но даже, если готовый комплект идет без этого элемента, шибер легко можно сделать своими руками, выбрав наиболее оптимальный для себя вариант механизма.

Преимущества и недостатки

Отличие двух вариантов в том, что выдвижная заслонка в дымоходе по-настоящему регулирует зазор внутри трубы, а поворотная может лишь полностью открыть или закрыть его.

Некоторые умельцы используют варианты крепления, так называемого кабанчика в среднем положении, но сама конструкции этого не предусматривает. К тому же дополнительные устройства могут снизить проходимость трубы и сделают его обязательную чистку более сложной.

Каждая из моделей имеет свои преимущества и недостатки. Они заключаются в следующем:

• возможность надежного регулирования тяговой силы;
• экономят топливо;
• сохраняют тепло помещения.

Неправильная установка может привести к проблемам и даже создать негативную атмосферу в доме.

Как установить?

Как правильно установить задвижку на печи и как установить задвижку на печную трубу? Все просто, рассмотрим 2 случая.

Установка шибера в печь

При установке шибера в печь, нужно учитывать, что это делается во время кладки кирпича. Его ставят в начале трубы, примерно метр от поверхности самой печи. Рамка плотно вливается в конструкцию дымохода, а задвижка уже ставится после.

Установку задвижки в печь можно выполнить за три этапа:

• Дойти до 6 ряда кладки кирпича.
• В нужном месте нанести раствор и аккуратно установить туда рамку. Иногда нужно в кирпиче вырезать пазы для удобства и более простого выдвижения.
• Выровнять рамку так, чтобы она стала по линии кирпичей. Далее можно продолжать кладку кирпича.

Все щели, которые могут образоваться при установке заглушки нужно заделать раствором. В противном случае, будет потеря тяги и горения.

Видео-инструкция:

Установка на трубу

Шибер устанавливает также на высоте 1 метра от топки

Важно, чтобы это была неутепленная часть трубы. Тогда не создастся перепад температур при работе задвижки

Установка на трубу также проста. Сначала крепится первая часть трубы. Стыки смазываются герметиком (стойким к температурам). Сверху конструкции (первой насадки) плотно надевают шибер. Сверху на шибер крепят вторую часть трубы.  Эта вся конструкция присоединяется к утепленному дымоходу.

Таким образом дополнительно закреплять конструкцию не нужно.

Стоит сказать, что самодельные шиберы могу немного по-другому крепиться к трубе. Это уже зависит от конструкции. Пример монтажа самодельного поворотного шибера, инструкцию по изготовлению мы рассмотрели выше:

1. Делаем отметку на трубе дымохода.
2. Примеряем нашу заготовку.
3. Вставляем шибер в трубу и вкручиваем делать с резьбой внутрь конструкции.

Виды шиберных задвижек

Существует два основных типа шиберных задвижек – выдвижной и поворотный (дроссельный). Особенности конструкций понятны из названия: первый тип работает за счет перпендикулярного движения металлической пластинки относительно трубы дымохода.

Рекомендуем ознакомиться:  Как сделать искрогаситель своими руками на дымоход?

Для усиления тяги заслонка отодвигается и практически полностью выходит за пределы дымохода, а для уменьшения потока задвигается обратно в трубу.

Шибер выдвижного типа

Наиболее популярен шибер для дымохода выдвижного типа. Он выгодно отличается от прочих разновидностей надежность в работе при удобстве эксплуатации. Выдвижной шибер представляет собой пластинку с гладкой ровной поверхностью, в которой имеется специальное продольное отверстие. Она проходит по пазам в дымоходе.

Данный тип задвижки устанавливается строго горизонтально. Для изменения силы тяги в дымоходе достаточно передвинуть заслонку в нужном направлении, увеличивая или, наоборот, сокращая сечение для трубы.

Этот вариант подходит для стальных труб, но в большей степени подходит для печей, выполненных из кирпича. Для его установки не требуется специальных знаний и значительных усилий.

В некоторых моделях предусматривается небольшой вырезанный участок. Это обеспечивает безопасность конструкции: даже если полностью закрыть эту задвижку, движение угарного газа в нем продолжится.

Шибер поворотного типа

Другая разновидность – это поворотный шибер. Он представляет собой выполненную из металла пластину, которую закрепляют в центральной части направляющей посредством сварки.

Габариты и принцип работы поворотного шибера

Основная ее доля находится во внутренней части дымохода, но кончик всегда должен оставаться снаружи. На фоне вращения данной пластины относительно собственной оси происходит регулирование тяги в дымоходе.

Недостаток указанного типа состоит в необходимости крепления посредством сварки. Именно это место является слабым местом конструкции: заслонка откроется, если крепление расслабится.

Поворотный шибер отличается небольшой надежностью. Но этот показатель может варьироваться в зависимости от того, из чего его изготовили. Чаще всего к нему обращаются для установки в дымоходах из стали. А также его устанавливают в тех случаях, когда оказывается недостаточно места для выдвижения классической задвижки.

Шибер чугунного типа

Чугунный шибер нашел довольно широкое применение в рамках печей различного типа, каминов. Недостаток таких изделий состоит в их значительной массе. При этом сам чугун с давних времен применяли в производстве задвижек для печей. Объясняется это его высокой надежностью, долговечностью и прочностью.

Модельный ряд чугунных шиберов

Шибер стального типа

Шиберный узел, выполненный из нержавеющей стали – не самый дешевый вариант. Но конструкция характеризуется высоким качеством и прекрасными эксплуатационными характеристиками. Преимущества его состоят в следующем:

• сохранение эффективности печи;
• небольшая масса;
• продолжительный срок службы;
• не подвержен коррозии металла;
• не допускает накопления сажи.

Указанные шиберы могут иметь различную конструкцию в зависимости от особенности печи. Они актуальны для дымоходов, выполненных из стали либо из кирпича.

Изготовление своими руками

При желании шибер любого типа можно сконструировать своими руками. Для работы нужен сварочный аппарат и болгарка. Первоначально нужно снять точные замеры трубы, чтобы задвижной клапан плотно не входил в трубу. При несоблюдении требования возникает риск заклинивания заслонки при нагреве трубы. Слишком большой зазор приводит к сложностям регулировки тяговой силы.

Материалы, применяемые при изготовлении шиберной задвижки для дымохода поворотного типа:

• заготовки трубы из нержавейки с внутренним диаметром 6 мм;
• гвозди;
• лист нержавеющей стали шириной 2 мм;
• болты диаметром 8 мм.

Изготовление:

1. Измерив внутренний диаметр трубы, перенести размеры на лист стали.
2. Вырезать круги, отшлифовать.
3. Заготовку примерить к заслонке и отрезать нужный участок.
4. Рассверлить отверстия для резьбы.
5. Приварить заслонки к трубе.
6. Нанести отверстия на дымоход, установить заслонки.

Для изготовления самодельного шибера выдвижного типа потребуется заготовка задвижки, направляющая рамка. Задвижной элемент предварительно вырезается по нужным размерам, соответствующим габаритам дымоотвода. Одну сторону согнуть для облегчения движения при эксплуатации. Произвести шлифовку. Вырезать пластину для задвижного элемента. Детали соединить сваркой и закрепить на трубе.

Изготовление выдвижного шибера

Шибер выдвижной

Конструкция шибера состоит из самой задвижки и направляющей рамки. Сначала необходимо измерить внутреннее сечение трубы или кирпичного дымохода. Согласно замерам, вырезают из листовой стали 4-5 мм толщиной задвижку прямоугольной формы. С одной стороны делают продольный сгиб шириной 20-30 мм, чтобы заслонку было удобнее выдвигать. Все срезы тщательно шлифуют, одновременно уменьшая размеры изделия на 1-2 мм с каждой стороны. Это обеспечит свободное движение заслонки внутри дымохода.

Схема шибера

Если дымоход стальной и имеет прямоугольную форму, рамку делают из стальной полосы толщиной 2 мм и шириной 30-35 мм. Полосу сгибают вдоль, оставляя зазор по толщине пластины, затем надрезают в двух местах под углом 45 градусов и придают П-образную форму. Зазоры в местах надрезов заваривают встык. Концы самодельного профиля соединяют двумя отрезками металла, расположив их так, чтобы между ними свободно проходило полотно задвижки. Должна получиться прямоугольная рамка с пазами для шибера. При этом внутренний периметр рамки обязательно должен равняться сечению дымохода.

Изготовление задвижки шиберной

Готовая конструкция шибера для круглого дымохода

Теперь листы необходимо соединить сваркой с трех сторон по периметру так, чтобы отверстия под трубу совпадали, а между верхним и нижним листом оставался зазор 4-5 мм. После этого остается только вставить задвижку и закрепить шибер на трубе.

Инструкция по изготовлению дроссельного шибера

Чтобы сделать поворотную шиберную заслонку, потребуется больше инструментов и времени. Чаще всего этот тип шибера используется для металлического дымохода для современных каминов и металлических отдельно стоящих печей.

Набор инструментов для работы:

• болгарка;
• дрель;
• плоскогубцы;
• сварочный аппарат;
• циркуль;
• рулетка;
• маркер для разметки.

Для изготовления шибера нужна листовая сталь толщиной до 3 мм, нержавеющая труба внутренним диаметром 6 мм, крепежные изделия (болты, гайки) 8 мм, металлический прут.

1. Сначала измерить внутренний диаметр трубы дымохода с помощью циркуля.
2. Согласно ему начертить окружность на листовой стали.
3. Болгаркой вырезать круг.
4. Вырезанный фрагмент поместить в трубу и проверить плотность прилегания. При необходимости доработать заслонку шлифовальным диском.
5. Металлическую трубку диаметром 6 см положить на круг по центру и сделать на нем метки, отступив по 3 мм с каждой стороны круга.
6. Отрезать трубку болгаркой.
7. В полученном отрезке трубы с обеих сторон рассверлить резьбу до 6,8 мм.
8. В стальном круге высверлить отверстия под сварку (одно – по центру, два – в 1 см от края с противоположных сторон).
9. Приварить трубку с резьбой к стальной окружности.

Шиберная дроссельная заслонка готова, осталось установить ее в трубе дымохода.

Где и для чего устанавливается шибер

Куда ставится шибер

Обычно этот элемент устанавливается на первом метре трубы, так как в большинстве случаев этот участок канала не утепляется, что позволяет избежать такого явления, как термическое расширение.

Для чего устанавливается шибер

Заслонки для дымоходов или шиберы ставятся для того, чтобы эффективно использовать отопительное оборудование и во избежание пожароопасной ситуации. Элемент действительно позволяет добиться вышеописанных целей, поэтому и является одним из самых важных элементов в конструкции отопительной системы.

Заслонка выступает в роли регулятора и перекрывает дымоход после топки. То что шибер позволяет перекрывать сечение дымового канала, влияет на регуляцию тяги и на контроль газов дыма и потоков воздуха, циркулирующих в дымоходе. В случаях, когда дымоход не используется, заслонка должна быть закрыта.

Функциональные возможности

Так как шибер является основным регулятором тяги внутри дома, то именно от него зависит интенсивность горения топлива. Чтобы уменьшить тягу и интенсивность пламени в топке, нужно всего лишь прикрыть заслонку. Для увеличения огня осуществляются противоположные действия.

Современные модели шибера могут быть установлены как в одностенных, так и двустенных котлах. Если же камин или печь не эксплуатируется, то в это время задвижка поворотного шибера для дымохода должна быть полностью закрытой. Чаще всего мастера устанавливают заслонку на первом метре дымохода, так как этот участок не утеплён. Иная ситуации наблюдается с хорошо изолированными трубами, так как в них не должно быть задвижек. Основная опасность связана с тем, что при расширении внутреннего и внешнего металла шибер может просто заклинить.

Данное устройство регулирует тягу

К основным функциональным возможностям заслонки относятся:

1. Частичное перекрытие дымоходного канала.
2. Качественное регулирование тяги.
3. Контроль над интенсивностью горения пламени в топке.

Принцип работы и устройство

В семействе устройств для отведения продуктов сгорания коаксиальный дымоход стоит особняком. Эта современная конструкция гораздо эффективнее и безопаснее, чем обычная дымоходная труба. Такая система идеально подходит для котлов с закрытой камерой сгорания.

Чтобы сделать коаксиальный дымоход, необходимо взять две трубы разного диаметра и вложить узкую трубу внутрь широкой. Еще нужно соединить внутреннюю сторону широкой трубы и внешнюю сторону узкой трубы специальными перемычками таким образом, чтобы центральные оси обеих труб совпадали. Ну вот, коаксиальный дымоход готов.

На практике такую конструкцию, разумеется, проще и надежнее купить, чем сделать. Стоимость коаксиального дымохода будет повыше, чем цена обыкновенной трубы из нержавеющей стали, но расходы окупятся в полной мере.

Использование коаксиального дымохода позволяет выводить продукты сгорания через фасад дома,нет необходимости устанавливать 5м вертикальную дымовую трубу

Двойная труба необходима для одновременного выполнения двух функций. По внутренней узкой трубе из топки котла отводятся продукты сгорания. А через просвет между внутренней и внешней трубой в камеру сгорания поступает воздух, т.е. кислород, необходимый для горения топлива.

Такое решение имеет целый ряд преимуществ. Альтернативой коаксиальному дымоходу является традиционный дымоход в сочетании с принудительным нагнетанием воздуха в камеру сгорания.

В этом случае воздух обычно забирается из помещения, в котором установлен котел. Коаксиальный же дымоход позволяет брать воздух с улицы и подавать его непосредственно в топку.

На схеме изображен общий принцип работы коаксиального дымохода, а также его устройство по сравнению с традиционной дымоходной трубой (+)

Что происходит в таком дымоходе во время работы котла? Горячие продукты сгорания движутся по внутренней трубе наружу, а в обратном направлении идет параллельный поток свежего холодного воздуха. В результате происходит совершенно естественный теплообмен: горячий газы отдают тепло соседнему холодному потоку.

Воздух поступает в камеру сгорания уже в подогретом состоянии, что повышает общий КПД котла, ведь не нужно тратить драгоценные килоджоули на подогрев воздушных масс. При этом температура наружной поверхности коаксиального дымохода заметно ниже, чем при использовании стандартной дымоходной трубы. Это обстоятельство и делает конструкцию более безопасной.

Еще одно преимущество коаксиального дымохода – более простой монтаж котла , потому что не придется устанавливать систему принудительной вентиляции . Кроме того, к этим конструкциям предъявляются иные требования, чем к традиционным дымоходам. В результате система удаления продуктов сгорания занимает меньше места.

На наружной стороне здания труба коаксиального дымохода смотрится гораздо лаконичнее и занимает меньше места, чем при наружном монтаже традиционного дымохода

Коаксиальные дымоходы универсальны, их можно устанавливать и с газовыми котлами, и с устройствами, работающими на жидком или твердом топливе. В продаже имеются дымоходы с различным диаметром, что позволяет подобрать подходящие трубы для конкретного котла.

Монтаж традиционного дымохода в уже построенном здании – задача довольно сложная. Если установка дымохода не была предусмотрена при проектировании, приходится проходить перекрытия и кровлю или выводить дымоход наружу.

Громоздкое сооружение может создать проблемы как внутри здания, так и снаружи. Но коаксиальные конструкции проще и компактнее. Вывод такого дымохода на наружную стену выглядит лаконично, он не испортит внешний вид дома.

Самостоятельное изготовление

Простота конструкции пластины шибера для дымохода позволяет сделать ее своими руками, чтобы обеспечить в дальнейшем регулирование тяги в нем.

Изготовление шибера поворотного типа

Для самостоятельно изготовления такой заслонки потребуется:

• труба из нержавеющей стали, имеющая внутренний диаметр в 6 мм;
• гвоздь;
• лист нержавейки до 2 мм;
• пара болтов на 8 мм.

Чертеж поворотного шибера

Процесс работы предполагает следующие последовательные этапы:

• Измерение внутреннего диаметра подготовленный трубы с последующим переносом его на стальной лист.
• Вырезание отмеченного на первом этапе круга из стали.
• Примерка круга и обработка его посредством шлифовального круга.
• Подготовленная труба примеряется к заслонке, отмечаются точки на несколько мм меньше, чем внутренний диаметр будущей заслонки.
• Отрезание нужного участка трубы.
• Рассверливание отверстия для последующей нарезки резьбы.
• Нарезание резьбы, удаление образующейся стружки.
• Приваривание заслонки к трубке.
• Нанесение отверстий на дымарь – с двух сторон на одном уровне.
• Просверливание отверстий.
• Установка заслонки в трубу.

Для чего нужен шибер

Изготовление шибера выдвижного типа

В этом случае также требуется подготовить задвижку и направляющую рамку для нее.

На первом этапе работы вырезается будущая задвижка подходящего размера в зависимости от параметров дымохода. Одна ее сторона немного сгибается, чтобы облегчить ее движение в ходе эксплуатации.

Чтобы будущая заслонка перемещалась без проблем, ее важно тщательно отшлифовать. Для дымоходов круглой формы под шибер потребуется пара кругов из металла одинакового размера

В центральной их части проделывается отверстие, аналогичное диаметру трубы. На следующем этапе вырезается пластина для задвижки

Для дымоходов круглой формы под шибер потребуется пара кругов из металла одинакового размера. В центральной их части проделывается отверстие, аналогичное диаметру трубы. На следующем этапе вырезается пластина для задвижки.

В завершение круги соединяются посредством сварки, а затем готовый шибер закрепляется на трубе.

Изготовление поворотной заслонки с квадратным сечением

При необходимости, в частности при квадратном сечении дымохода, изготавливается шибер поворотного типа. Для этого необходимо:

• Сделать основные замеры для внутренних параметров дымохода.
• Сварить стальную рамку по указанным габаритам.
• В середине двух противоположных сторон рамки проделываются отверстия для установки будущей направляющей.
• С учетом внутренних параметров готовой рамы вырезается из металлического листа пластину подходящего размера (меньше габаритов рамы на 2 мм с каждой стороны).
• Изготовить поворотную ось, нарезать на одном из ее концов резьбу.
• Установка оси в соответствующие отверстия.
• Фиксация подготовленной оси на раме.
• Крепление заслонки к оси посредством сварки.

Завершается работа подготовкой ручки для оси.

Шибер своими руками — горизонтальный и поворотный

Изготовление и установка шибера своими руками

Перед работой делают чертеж или схематический набросок будущего изделия. На нем указывают габаритные размеры и проставляют промежуточные параметры для состыковки мелких частей.

Чтобы изготовить шибер для дымохода своими руками, потребуются стандартные инструменты:

• болгарка с набором кругов по металлу для порезки в размер и шлифовки;
• дрель со сверлами по металлу и набором резьбовых метчиков;
• плоскогубцы, молоток, тиски;
• сварочный аппарат;
• рулетка, керн, циркуль, черный маркер.

Чтобы выполнить шибер, потребуются материалы:

• нержавеющая сталь толщиной 1,5-2,5 мм;
• трубка из нержавейки диаметром 6-8 мм;
• 2 болта М8;
• прут для конструкции рамки.

Измеряют параметры будущего шибера внимательно, после изготовления не допускаются зазоры между конструкцией и стенками трубы. Приплюсовывают 20-40 мм к полученному внутреннему размеру и получают габариты рамки.

Вначале изготавливают раму для пластины. Для небольших по пропускной способности каналов, например, в кухне или бане, для корпуса применяют толстую проволоку, изгибая ее по форме буквы П. Если речь идет о дымоходах большого диаметра, то используют уголок мелкого размера. Места соединения на сгибах сваривают аппаратом.

Пластину вырезают на 5-7 мм уже внутренности рамы для свободного передвижения. Длина выбирается так, чтобы в задвинутом виде наружу виднелся только небольшой фрагмент, к которому приваривается ручка в виде ушка или делается отверстие для пальцев. Детали отшлифовывают, убирают наплывы и волнистые края. Краску не применяют.

При монтаже раму ставят без перекосов, не перекрывая дымоход контуром. Высота от верха топки до заслонки не должна быть больше 1 м для труб из металла и 1,85 м — для кирпичных каналов. Пластина передвигается свободно, без усилий.

Если монтировать заслонку на утепленном участке трубы, то от тепла конструкция заклинивает. Не рекомендуется применять чугунные тяжелые конструкции для легких металлических труб.

Изготовление и установка шибера своими руками

Необходимые материалы и инструменты

Для самостоятельного изготовления и установки шибера любого типа из нержавеющей стали нам понадобятся следующие инструменты:

• Болгарка;
• Абразивные круги- отрезной и шлифовальный;
• Дрель;
• Метчик и масло для смазки резьбы;
• Молоток;
• Плоскогубцы;
• Тиски;
• Сварка и электроды;
• Керн;
• Рулетка;
• Циркуль;
• Маркер.

И материалы:

Лист нержавейки (предпочтительнее отечественная марка 12×18н10т, либо импортная AISI304, они дороже в цене, но служат на порядок дольше).

Толщина листа 1.5-2.5мм;

• Нержавеющая трубка 6мм;
• Болты 8мм -2 шт;
• Металлический прут для рамки.

Перед изготовлением необходимо нарисовать чертеж либо схему будущей задвижки.

Примерные схемы приведу ниже:

Расчет размеров

Снимать размеры нужно очень тщательно, зазор даже в несколько миллиметров может стать причиной неправильной работы дымоотвода.

Действия пошагово:

• Измеряем рулеткой размеры внутреннего сечения канала;
• Прибавляем к полученному результату по 20-30 мм –получится наружный размер рамки;
• Не забудьте в готовой задвижке сделать проем для выпуска газа;
• Следует точно размечать положение отверстий по сварку.

Размеры для поворотного шибера сведем в таблицу:

Какой материал прочнее

Кроме конструкционных различий разновидности шиберов могут отличаться по материалу изготовления. Единственно возможным вариантом является металл, так как только он не горит и не деформируется при высоких температурах, а с течением времени даже в агрессивной окружающей среде не меняет своих характеристик.

Для производства используют или чугун, или нержавеющую сталь. Самостоятельно соорудить заслонку из чугуна не представляется возможным, так как для этого необходима, как минимум, кузница. Однако в продаже можно найти и невзрачные, и красиво оформленные чугунные заслонки.

Чугунный поворотный шибер с удобной ручкой. Такая конструкция подойдет для кирпичного дымоотводного канала с прямоугольным сечением, способного выдержать достаточно тяжелый вес устройства

Стальные изделия выглядят проще, но по характеристикам схожи с чугунными аналогами. Преимущество стальных приспособлений в легком весе.

Если чугунную шиберную заслонку для печного дымохода устанавливают только на прочное, капитальное сооружение, то стальная задвижка подходит для любых дымоотводных каналов – кирпичных и стальных, прямоугольных и круглых, основательных и легких.

Образцы шиберной заслонки из оцинкованной стали, диаметр сечения дымохода – 150 мм. Оцинковка, в отличие от обыкновенной стали, не реагирует на воздействие влаги (конденсата) и не поддается коррозии

Выбирая материал, необходимо ориентироваться на характеристики трубы дымохода и особенности интерьера.

Для отопительной дачной печки достаточно и скромной стальной задвижки, тогда как для облагораживания русской печи в коттедже лучше подойдет сделанный на заказ чугунный шибер.

Что это такое и для чего он нужен?

Для размещения шибера существует несколько стандартных вариантов. Задвижка ставится в топке печки или камина. Такое расположение используется часто, т. к. является удобным для регулировки положения пластины в трубе. Устройство вставляют в трубу на высоте не больше 1 м от верха отопительного отделения на участке, который не утеплен.

Заслонку устанавливают по принципу одной трубы в другой. Так поступают в случае изготовления дымохода из металла. Стандартно в заводских системах шиберная задвижка идет в комплектации с трубами, ее установка не требует дополнительных крепежных элементов. Изделие монтируется в соответствии с инструкцией производителя.

Чтобы упростить работу отопления, устанавливают препятствия теплому потоку, для чего нужен шибер в дымоходе. Он выполняет функции:

1. Частично или полностью заслоняет проход в трубе, что дает возможность открыть выход дыму из топки или прекратить его передвижение наружу. Когда печь не горит, шабер находится в закрытом положении.
2. Задвижка регулирует тягу в трубе. Открытая пластина способствует увеличению тяги, а закрытое положение позволяет уменьшить интенсивность выхода воздуха, что экономит дрова и уголь. Воздействие на воздушный поток происходит в результате уменьшения или увеличения поперечного сечения дымохода.
3. С помощью детали изменяется интенсивность горения в топке — регулируется степень нагревания помещения.

Ответить на вопрос, что такое шибер, можно, рассмотрев его положительные стороны. Заслонка сохраняет тепло в камине или печи, при выборе правильного положения энергия топлива используется для нагрева внутреннего пространства комнаты и не уходит наружу. Экономия топлива является важным фактором для хозяев жилища. Задвижка регулирует тягу, не дает затухнуть огню в очаге.

Применение шибера в конструкции дымового канала имеет несколько минусов:

1. После установки приспособления затрудняется очистка внутреннего пространства трубы от нагара и сажи, т к. заслонка препятствует прохождению ерша.
2. Шибер быстро загрязняется и требует периодического обслуживания. Его верхняя поверхность охлаждается от подающегося наружного воздуха, а нижняя плоскость раскаляется от горячих потоков из жерла печи. Контакт 2 разных температур ведет к появлению капель конденсата, что способствует быстрому разрушению заслонки.
3. Неправильно смонтированный шибер доставляет массу неприятностей при использовании: его заклинивает, сквозь оставленные щели уходят неучтенные тепловые потоки.
4. Чтобы самостоятельно установить заслонку, требуется минимальное понимание принципа работы шибера.

Задвижка служит разное время в изменяющихся условиях эксплуатации. На срок использования без выхода из строя влияет вид материала, применяемого для корпуса и пластины. Нержавейка толщиной до 3 мм выдержит без замены 7-9 лет, чугун прослужит 12-14 лет.

Задвижка из гладкой нержавеющей стали, отполированная при изготовлении, собирает мало сажи, но со временем появляется слой. Требуется периодическая чистка приспособления, чтобы движущуюся часть не заклинило. Используют антикоррозийные смазки для обработки трущихся частей шибера.

Шибер из нержавеющей стали (Фото: Instagram / ventilyciy.dumoxod.kondicioner)
