Изготовление русской печи с лежанкой и плитой своими руками

Печь русская с лежанкой и плитой: схема кладки, размещение и расчёт основных параметров конструкции

Классическая русская печь – довольно громоздкая конструкция. Её размеры составляют 2,5 м в длину, 1,5 м по ширине и от 2 м в высоту. Такой печной агрегат способен обеспечить качественное отопление площади около 40 м.кв. За счёт разветвлённой системы внутренних дымовых каналов и ряда технических решений, обеспечивающих быстрый нагрев и высокую теплоёмкость конструкции, современные модификации могут иметь меньшие размеры.

Наиболее часто применяются 3 типоразмера русской печи:

1. Большой (площадью от 2310*1600 мм);
2. Средний (площадью не более 2130*1470 мм);
3. Малый (площадь основы не превышает 1780*1240 мм).

Конфигурация и габариты отопительного агрегата, а также его расположение в помещении выбираются в зависимости от размеров и планировки последнего.

Самой важной частью проекта является схема русской печи. Именно она позволяет принять конфигурацию агрегата, а также определить необходимое количество стройматериалов и рассчитать общий объём работ

Поэтому нужно постараться, чтобы чертёж был максимально точным.

Предварительные работы

Раствор для кладки

Процесс приготовления раствора для кладки печи намного сложнее, чем обычного цементно — песочного состава. В качестве основного компонента в нём выступает жирная глина. В первую очередь её очищают от крупных инородных включений. Затем замачивают не менее чем на 24 часа. Когда частицы глины разбухнут, её протирают через металлическое сито.

Другим компонентом является речной мытый песок, который перед введением в состав смеси желательно прокалить.

В среднем для 2-х частей глины нужно отмерить 1 часть песка, но процент жирности у глины всегда разный, поэтому правильные пропорции лучше определить опытным путём. Для этого в трёх небольших банках замешивают раствор с разным количеством компонентов и раскатывают в лепёшки.

Сравнение растворов

Через 3 дня смотрят на каком из образцов образовалось меньше трещин — это значит, что всё кладочную смесь нужно замешивать в этих пропорциях.

Изготовление фундамента

Такое массивное сооружение, как русская печь с лежанкой и плитой, должно иметь под собой на надёжную опору, не связанную с фундаментом основного строения. Поэтому ставить прибор в уже выстроенном доме намного труднее, чем на этапе его закладки.

Самая надёжная опора под русскую печь— это монолитная железобетонная плита. Она сооружается по стандартной технологии. Уровень заглубления её подошвы должен соответствовать уровню залегания подошвы фундамента внутренней стены, возле которой устанавливается прибор.

Между стенками этих конструкций должен оставаться зазор в 5 см, который заполняется песком. Верхняя плоскость плиты должна быть ниже уровня пола на 15 см. Если под возведение русской печи выбрано место вблизи наружной стены, под которой более глубокий фундамент, то фундаментная конструкция под печь должна быть расширена.

Схема фундамента

Сам процесс изготовления фундамента происходит следующим образом:

1. размечают габариты печи;
2. отрывают котлован на 25 — 30 см шире от намеченных линий с каждой стороны и глубже будущей опоры на 25 см;
3. выравнивают и утрамбовывают дно котлована;
4. отсыпают песчаную подушку толщиной 10 см с проливкой водой и послойным уплотнением;
5. укладывают 15 см слой щебня и также тщательно его уплотняют;
6. устанавливают опалубку;
7. на внутренние стенки опалубки крепят рубероид;
8. вяжут арматурный каркас по всей высоте опоры. Сетку укладывают параллельно в два ряда в нижней и верхней части основания и скрепляют между собой поперечными прутами арматуры;
9. заливают бетонную смесь в опалубку. Бетон должен укладываться слоями по 20-25 см и тщательно уплотняться вибраторами. Это делается для предотвращения образования пустот в теле конструкции. Верхнюю плоскость выравнивают с помощью правила или обычной доски;
10. опалубку демонтируют через неделю, после того как бетон схватиться и наберёт первоначальную прочность;
11. для защиты от воздействия почвенных вод через 22 — 25 дней боковые стенки конструкции обмазывают горячим битумом, а верхнюю поверхность оклеивают двумя слоями рубероида.

Русская печь с лежанкой своими руками

Настоящую печь своими руками сложить довольно сложно, но по чертежам и фотографиям все-таки возможно.

Самостоятельное изготовление фундамента

Фундамент под русскую печь в деревянном доме

Поскольку агрегат очень тяжелый, фундамент под него нужен основательный. Он должен выходить за размеры низа русской печи с лежанкой не менее, чем на 10 см.

1. Выкопайте яму ниже глубины промерзания грунта.
2. Сделайте песчано-гравийную подушку высотой 20 см и утрамбуйте.
3. Соорудите опалубку и опустите в яму, верхний край выровняйте по горизонтали.
4. Разместите арматурные пруты (0,8-1,0 см) в виде сетки.
5. Подготовьте раствор из щебня, песка и цемента в соотношении 4/3/1.
6. Залейте основание с переливом за край опалубки.
7. Выровняйте правилом по горизонтали, часто проткните арматурным прутом, чтобы выпустить воздух.
8. Выполните железнение бетона, насыпав сухой цемент тонким слоем и слегка растерев его. Для полного отвердения бетона потребуется месяц.

Основание печи первые несколько дней смачивайте водой, чтобы сохло равномерно. Оно не должно примыкать к фундаменту дома – если начнутся подвижки основания дома на пучинистых грунтах, печь будет «плясать» вместе с ним, что приведет к ее растрескиванию. В ином случае она будет двигаться самостоятельно вместе со своим фундаментом, что исключит разрушение.

Инструменты и материалы

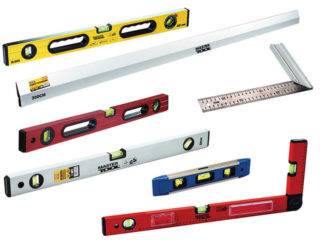

При изготовлении печи пригодятся строительные уровни

Для работы подготовьте следующие инструменты:

• лопату;
• отвес;
• уровни – строительный и водяной, угольник, рулетка;
• правило;
• мастерок;
• резак для плитки электрический для подгонки кирпичей или молоток-кирку;
• киянку;
• расшивку для фасадных швов
• емкость для замешивания раствора для кладки.

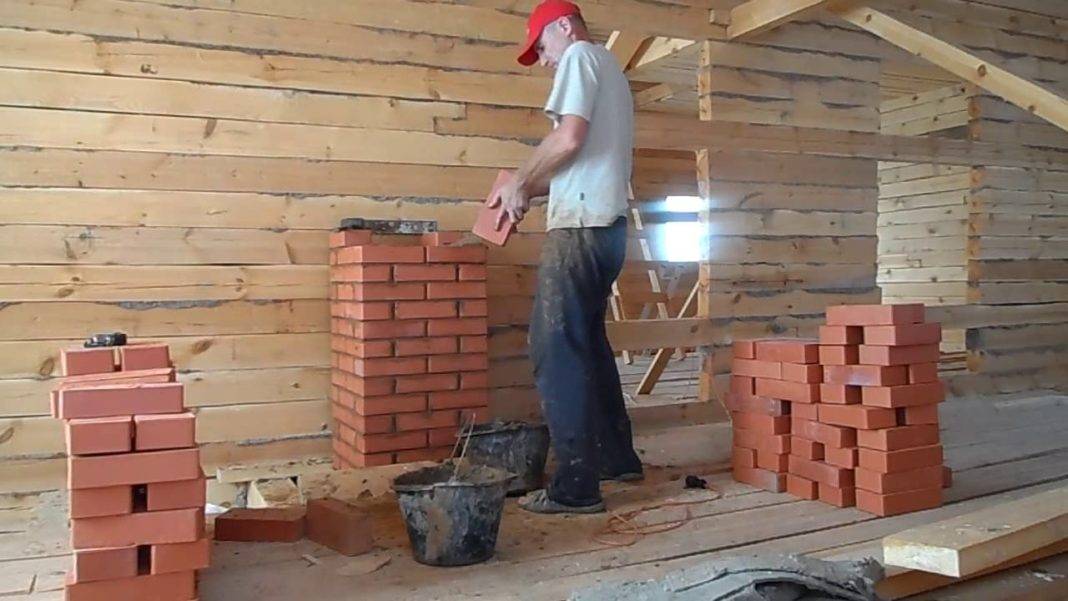

Красный кирпич

Из материалов для печи приобретите:

• 1500 шт. красного кирпича;
• 75 ведер песка;
• 65 ведер глины;
• самоварник (13 х 13 см);
• заслонку (43 х 34 см);
• задвижку (30 х 15 см).

Для самостоятельной кладки воспользуйтесь одной из наиболее простых.

Порядовка по схеме печи с лежанкой

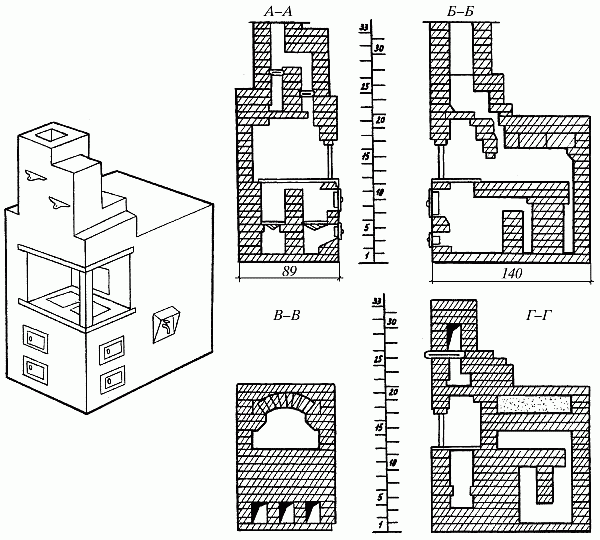

Чертеж и порядок сборки печи

Пошаговая инструкция заключается в такой последовательности рядов:

• 1 – сплошной слой кирпичей кладите на раствор, который использовали для заливки фундамента.
• 2, 3, 4 — ориентируясь на схему, выкладывайте колодец с перевязкой швов, не забывая о пространстве для подпечья.
• 5,6 – на этом уровне начинается свод, для чего сделайте опалубку и подготовьте для кирпичей опорные пяты.
• 7, 8 – формируйте свод с перевязкой швов, на 8 ряду его замкните.
• 9, 10 – кладите в 1 кирпич.
• 11 – конечный для печурки, засыпьте колодец так, чтобы получился небольшой уклон.
• 12 – сформируйте под из подового кирпича, швы засыпьте песком и зашлифуйте всю поверхность.
• 13-16 – горнило. Стенки кладите в ¾ кирпича с перевязкой швов, не связывая материал, для замков стешите кирпичи под углом в 45 градусов.
• 17 – закончена задняя стенка и устье. Приступайте к возведению каркаса для свода варочной камеры – стешите пяты, кирпич ставьте на бок.
• 18 – выстраивайте стенку, пустоты между варочной камерой и боковыми поверхностями засыпьте битым кирпичом, песком, глиной.
• 19 – перекройте полусферой проем над шестком.
• 20 – выровняйте стенки, уменьшите отверстие над шестком. Перетрубье должно быть без ступеней, поэтому стешите углы. Перекройте канал для самоварника.
• 21 – повторите 19 ряд.
• 22 – заканчивайте кладку над сводом, сделайте камеру для сбора сажи.
• 23-32 – выкладывайте трубу, не забывая про задвижку.

Заканчиваться труба должна 2 кирпичами (26 х26 см).

Конструкция русской печи

Любая ошибка, допущенная в процессе строительства, приводит к тому, что всю конструкцию приходится переделать заново. Помочь в этом деле сможет схема кладки русской печи, которая прилагается к чертежу и бывает самой разной.

С учетом размеров эти отопительные агрегаты делят на мини, средние и большие. Ими пользуются для обогрева, приготовления еды. Они непременно имеют лежанку. Чтобы самому их построить, нужно изучить, как устроена русская печь.

Если посмотреть на схему традиционной конструкции, можно увидеть, что она состоит из:

• подпечья, используемого для сушки дров, его делают не всегда;
• холодной печурки для хранения кухонной утвари, ее также может не быть;
• шестка – ниши, находящейся перед горнилом. В нее помещают варочную плиту. В случае, когда плита располагается в ином месте, в шестке держат еду, чтобы она была теплой;
• пода – дна горнила. Его сооружают с небольшим наклоном в направлении входа в камеру, чтобы легче двигать посуду, имеющуюся в ней.
• горнила или варочной камеры, используемой для жаростойкой посуды и закладки топлива. Свод камеры аналогично делают с незначительным уклоном в сторону входа. За счет такой конструкционной особенности горячий воздух собирается под потолком, благодаря чему прогревается лежанка на печи и боковые стенки;
• щеки – передней стенки горнила;
• устья печи – отверстия между щеками;
• перетрубья – ниши, над которой начинается дымоотводящая труба;
• вьюшки – окна с дверцей, которое служит для перекрытия дымохода. Посредством него можно добраться до заслонки, регулирующей тягу;
• лежанки, расположенной сзади дымохода над горнилом. Когда работает печь, она прогревается.

На схеме кладки русской печи с плитой можно видеть разные отделы. Их наличие позволяет не отапливать все помещение летом, а пользоваться исключительно варочной плитой. В результате в доме поддерживается приятный микроклимат и сокращается расход топлива. В зимние морозы в печке прогревают все отделы, и тогда не только нагревается духовка, вода и плита, но и сам дом.

До того, как сложить русскую печь своими руками, выполняют ряд подготовительных мероприятий, которые начинают с выбора ее месторасположения.

Преимущества русской печи с лежанкой для деревенского дома

Полноценная русская печка многофункциональна, она используется:

• для обогрева дома;
• для приготовления пищи;
• в качестве спального места;
• для эффективного лечения ряда заболеваний.

Теплоотдача прибора достигает 75—80%, по этому показателю устройство может сравниться лишь с газовыми котлами, работающими на магистральном топливе.

Тепло, выделяемое русской печью, не сушит воздух, не сжигает кислород и равномерно распределяется по всем помещениям. За счет высокой теплоемкости материалов комфортная температура в доме держится до 12 часов после последней закладки дров.

Крепкий и спокойный сон на печной лежанке придает сил, помогает бороться с простудой. При ревматизме, радикулите и иных заболеваниях опорно-двигательного аппарата боль отступает практически сразу. Устройство не только кормит и греет, она еще и лечит!

Прибор легко использовать. Топить его можно как дровами, древесными отходами, углем, так и прессованными материалами в брикетах, стоимость которых, как правило, невысока.

Срок эксплуатации устройства практически неограничен. Русская печка добавляет колорит в интерьер любого дома, даже в современном коттедже она станет центром внимания и местом, вокруг которого будет собираться компания для приятного времяпровождения.

Важно! Постройка имеет и свои недостатки, к ним можно отнести необходимость заготовки сырья для отопления

Разновидности печных конструкций

Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.

По своему назначению, печи делятся на следующие виды:

• отопительные;
• варочные;
• многофункциональные;
• комбинированные.

1. Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.

   В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:

• топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
• зольника, где собирается пепел;
• дымохода.

В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.

Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 60С. По этой схеме выкладываются знаменитые печи-голландки.

По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.

Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.

Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 60.

Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

1. Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания.

   Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

1. Отопительно-варочная печь относится уже к многофункциональным конструкциям.

Это более сложный в реализации проект, так как он состоит из:

• топочной камеры;
• дымохода;
• зольника;
• варочной поверхности;
• духового шкафа.

Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.

В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.

Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.

Печь с сушильной камерой

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.

Конструкция русской печи

Чертежи русских печей могут быть самыми разными, потому что сооружения отличаются друг от друга очень сильно.

В зависимости от размеров печи могут быть: малые, средние и большие.

Русская печь используется для отопления, варки, имеет духовку и лежанку. Чтобы построить такое сооружение, необходимо изучить его строение.

Схема устройства традиционной русской печи состоит из следующих отделов:

• подпечье – используется для сушки дров. Во многих печных сооружениях такого отдела нет из-за его невостребованности;
• холодная печурка – в ней хранят посуду. Также сооружается не всегда;
• шесток – представляет собой нишу перед горнилом. В ней устанавливают плиту для варки. А если плита находится в другом месте, в шесток ставят еду, чтобы она не остывала;
• под – это дно горнила. Его необходимо устанавливать с небольшим наклоном к входу в камеру, чтобы легче было передвигать находящуюся в ней посуду. Поверхность у этого элемента следует отшлифовывать;
• горнило или варочная камера – используется для закладки дров и установки жаростойкой посуды. Свод камеры также должен быть выполнен с небольшим уклоном к входу. Благодаря такой конфигурации под потолком скапливается горячий воздух, прогревая лежанку и стенки печки по бокам;
• перетрубье – это ниша, над которой начинается труба дымохода;
• вьюшка – представляет собой окно с дверцей, при помощи которой перекрывают дымоход. Через нее добираются до заслонки, с помощью которой регулируют тягу;
• лежанка – находится сзади дымохода, над горнилом. Когда печь начинают топить, она хорошо прогревается.

Современные русские печки дополнены такими элементами, как плита для варки и бак для нагрева воды. Кроме того, в этом сооружении осуществляется прогрев подтопочного отдела, из-за чего печь достигает необходимой температуры гораздо быстрее, значит, помещение прогреется также быстро.

Благодаря наличию различных отделов в этом сооружении, нет необходимости отапливать все помещение в летний период, а использовать только варочную плиту, чтобы приготовить пищу. Это создает в доме нормальный микроклимат и экономит топливо. Зимой в печи прогреваются все отделы, что способствует не только нагреванию воды, плиты и духовки, но и всего помещения.

Чтобы сделать русскую печь своими руками, проводят подготовительные работы, начинающиеся с выбора места.

https://youtube.com/watch?v=BbvQPy55lgQ

Изготовление фундамента

Чтобы построить русскую печь из кирпича с лежанкой, следует подготовить фундамент. Вес конструкции будет довольно большой, поэтому потребуется массивное основание с тщательно выверенной горизонтальной поверхностью. Делать это лучше на этапе сооружения дома, когда закладывается общий фундамент.

Основание для печи выполняется в виде монолитной бетонной плиты, но не сообщающейся с фундаментом дома. На выбранном участке выкапывается яма глубиной до 30 см, ее контуры должны быть больше, чем габариты основания будущей печи. На дно подготовленной ямы насыпается слой просеянного песка, ставится опалубка.

Высота опалубки над уровнем грунта составляет 10-15 см. Затем опалубка заливается бетонным раствором, после сушки поверхность покрывается слоем обмазочной гидроизоляции. Между основанием для печи и общим фундаментом должен остаться деформационной шов в 1 см, который засыпается песком.

Схема фундамента

Русская печка с лежанкой начинает монтироваться только после полного высыхания бетона. Кирпич перед работой также следует подготовить, достаточно его замочить в ведре или корыте с водой.

Русская печь с лежанкой своими руками

Настоящую печь своими руками сложить довольно сложно, но по чертежам и фотографиям все-таки возможно.

Самостоятельное изготовление фундамента

Фундамент под русскую печь в деревянном доме

Поскольку агрегат очень тяжелый, фундамент под него нужен основательный. Он должен выходить за размеры низа русской печи с лежанкой не менее, чем на 10 см.

1. Выкопайте яму ниже глубины промерзания грунта.
2. Сделайте песчано-гравийную подушку высотой 20 см и утрамбуйте.
3. Соорудите опалубку и опустите в яму, верхний край выровняйте по горизонтали.
4. Разместите арматурные пруты (0,8-1,0 см) в виде сетки.

5. Подготовьте раствор из щебня, песка и цемента в соотношении 4/3/1.

6. Залейте основание с переливом за край опалубки.
7. Выровняйте правилом по горизонтали, часто проткните арматурным прутом, чтобы выпустить воздух.
8. Выполните железнение бетона, насыпав сухой цемент тонким слоем и слегка растерев его. Для полного отвердения бетона потребуется месяц.

Основание печи первые несколько дней смачивайте водой, чтобы сохло равномерно. Оно не должно примыкать к фундаменту дома – если начнутся подвижки основания дома на пучинистых грунтах, печь будет «плясать» вместе с ним, что приведет к ее растрескиванию. В ином случае она будет двигаться самостоятельно вместе со своим фундаментом, что исключит разрушение.

Инструменты и материалы

При изготовлении печи пригодятся строительные уровни

Для работы подготовьте следующие инструменты:

• лопату;
• отвес;
• уровни – строительный и водяной, угольник, рулетка;
• правило;
• мастерок;
• резак для плитки электрический для подгонки кирпичей или молоток-кирку;
• киянку;
• расшивку для фасадных швов
• емкость для замешивания раствора для кладки.

Красный кирпич

Из материалов для печи приобретите:

• 1500 шт. красного кирпича;
• 75 ведер песка;
• 65 ведер глины;
• самоварник (13 х 13 см);
• заслонку (43 х 34 см);
• задвижку (30 х 15 см).

Для самостоятельной кладки воспользуйтесь одной из наиболее простых.

Порядовка по схеме печи с лежанкой

Чертеж и порядок сборки печи

Пошаговая инструкция заключается в такой последовательности рядов:

• 1 – сплошной слой кирпичей кладите на раствор, который использовали для заливки фундамента.
• 2, 3, 4 – ориентируясь на схему, выкладывайте колодец с перевязкой швов, не забывая о пространстве для подпечья.
• 5,6 – на этом уровне начинается свод, для чего сделайте опалубку и подготовьте для кирпичей опорные пяты.
• 7, 8 – формируйте свод с перевязкой швов, на 8 ряду его замкните.
• 9, 10 – кладите в 1 кирпич.
• 11 – конечный для печурки, засыпьте колодец так, чтобы получился небольшой уклон.

• 12 – сформируйте под из подового кирпича, швы засыпьте песком и зашлифуйте всю поверхность.

• 13-16 – горнило. Стенки кладите в ¾ кирпича с перевязкой швов, не связывая материал, для замков стешите кирпичи под углом в 45 градусов.
• 17 – закончена задняя стенка и устье. Приступайте к возведению каркаса для свода варочной камеры – стешите пяты, кирпич ставьте на бок.
• 18 – выстраивайте стенку, пустоты между варочной камерой и боковыми поверхностями засыпьте битым кирпичом, песком, глиной.
• 19 – перекройте полусферой проем над шестком.
• 20 – выровняйте стенки, уменьшите отверстие над шестком. Перетрубье должно быть без ступеней, поэтому стешите углы. Перекройте канал для самоварника.
• 21 – повторите 19 ряд.
• 22 – заканчивайте кладку над сводом, сделайте камеру для сбора сажи.
• 23-32 – выкладывайте трубу, не забывая про задвижку.

Заканчиваться труба должна 2 кирпичами (26 х26 см).

Функциональные возможности, преимущества и недостатки

Русскую печь с лежанкой используют для разных целей:

1. В большинстве случаев применяют для приготовления пищи. В ней можно разогреть, парить, варить. Различные продукты, не опасаясь возгорания, выкладывают испечься. Печная постройка, выложенная кладкой из кирпича очень удобна.
2. Отопление помещения. Печь хорошо и равномерно прогревает любую комнату.
3. Отдых. Лежанка очень удобна для отдыха. В прежние времена, размеры конструкция имела разные – в зависимости от пожеланий домочадцев. Самые большие модели могли разместить сверху до 8 человек. Температура на печи поднимается свыше 28 градусов, а потому условия вполне комфортные для отдыха в холодные дни.

Печь с лежанкой обладает многими плюсами, о которых следует знать:

1. КПД – высокий.
2. Тепло распространяется по помещению равномерно
3. Легко ухаживать и эксплуатировать.
4. Долго служит – хватает на 30 лет при бережном использовании.
5. Оказывает терапевтический эффект.
6. Если разместить правильно, то отапливаться будут сразу несколько комнат.
7. Печь смотрится интересно и в современном доме – это также элемент декора.

Любое сооружение имеет недостатки. Печь – не исключение.

Минусы:

1. Сложно возвести.
2. Требуется много дров для отопления.
3. Рубка дров отнимает время.

Минусом печи с лежанкой является сложность возведения

Выбор кирпича

Нельзя использовать стандартный огнеупорный кирпич, так как он не подходит для кладки печей.

Для топки материал подбирается на основании следующих параметров:

• подходит только шамотный кирпич ША-8, ШБ-8;
• размеры блока 230*123*65 мм, 230*113*65 мм;
• марка прочности должна быть М100-250 или М500, но в последнем случае стоимость будет намного выше;
• кирпич не должен крошится, при ударе раздается звонкий звук;
• края блока ровные, острые, сколов и трещин нет.

Шамотный кирпич

А для кладки русской печи с лежанкой используется керамический кирпич, который должен соответствовать таким требованиям:

• размеры одного блока 250*120*65 мм;
• прочность марки М125, М150;
• цвет – соломенный однородный или с коричневатыми вкраплениями, насыщенный красно-оранжевый;
• при ударе раздается металлический звонкий звук;
• нет трещин, сколов.

Керамический полнотелый кирпич

Узнать, сколько потребуется кирпича для реализации проекта русской печи с лежанкой, можно использовать простую формулу:

1. определятся количество боков для сплошного 1-го ряда;
2. полученное значение умножается на количество рядов (высота одного ряда стандартно составляет 70 мм);
3. из полученного результата вычитается 1/3 полученного значения.

При расчетах надо учитывать процент брака, материала, который может быть поврежден при работе (10-15%).

Пробная топка

После завершения просушки выполняют пробную топку в следующей последовательности:

• топочную камеру максимально загружают сухими дровами, укладывая их плотными рядами и поджигают. В этот момент задвижка должна быть открыта полностью, а заслонка устья наоборот плотно закрыта;
• после прогорания первой партии дров загружают следующую порцию древесины, но уже заполняют её только 2/3 части горнила;
• интенсивность горения топлива регулируют с помощью задвижки;
• полное закрытие задвижки возможно после того, как прогорят все дрова и потухнут образовавшиеся угли.

Следующую топку можно проводить только после полного остывания печки.

Печка с плитой и лежанкой, её размеры

Главная отличительная черта такого устройства — большие габариты печи. Чтобы на полатях поместился взрослый человек, длина всей конструкции должна превышать два, а ширина полтора метра. Сама лежанка располагается над вытянутым в длину горнилом, что обеспечивает получение постоянного притока тепла.

Раньше в традиционных моделях полати располагались под потолком, на высоте около 1,8 м, забирались на них по приставной лесенке.

Это обеспечивало более долгую сохранность тепла — когда изба выстывала под утро, на полатях, за счёт удалённости от пола, температура все ещё была достаточно высокой.

В наши дни лежанку располагают на удобном уровне около одного метра, потому как современные материалы обладают более качественной теплоизоляцией дома.

Справка. В прежние годы традиционно строили высокое горнило — помимо отопительных функций оно использовалось как домашняя мини-баня, поэтому должно было вмещать человека, что также влияло на высоту расположения полатей.

Схема, включающая в себя одновременно варочную поверхность и лежанку, остаётся наиболее распространённой. Для постройки такой конструкции разработаны облегчённые схемы, с которыми справится даже не очень опытный строитель. Недостатком такой печи будет сниженная, по сравнению с другими моделями, эффективность прогрева помещения.

Схема печи Теплушка

Основной топливник русской печи конструкции Подгородникова находится в одном из углов печи, оттуда дымовые газы (ДГ) направляются под свод, который нагревают. Далее, через отверстия по краям пода ДГ уходят в нижнюю, отопительную камеру. Дымовая труба печи начинается с самого низа камеры — в результате нижний пояс печи хорошо нагревается, а суммарная эффективность печи улучшается. Печь можно топить и как обычную русскую печь, сжигая дрова на поду в горниле. Это полезно в если нет необходимости в отоплении помещения, а требуется приготовить пищу или испечь хлеб.

Устройство обычной русской печи описано в другой статье.

Возможные сложности при изготовлении

При возведении печи очень редко появляются сложности и непонятные моменты. Довольно много вопросов возникает у начинающих печников на подготовительном этапе, во время составления чертежа изделия.

Для адекватной теплоотдачи обязательно учитывается высота потолка, но потолки в каждом доме различны, поэтому при работе с предварительным чертежом постройки И.В. Кузнецов предложил такую схему расчета: на 1 кв. м. при теплой погоде выделяется 0.5 кВт, а при морозах — 0.76 кВт. Берется в расчет материал, из которого изготовлена топка. Стальные листы быстро выгорают, для долговечного пользования лучше приобрести материал из чугуна.

При покупке материала тоже возникает немало вопросов. Существуют специальные формулы, которые позволяют посчитать количество кирпичей в ряду. Но к сожалению, погрешность в них составляет целых 15%, поэтому проще посчитать кирпич одного ряда вручную и умножить на количество рядов.
