Ремонт пеллетного котла своими руками: проблемы и их решение

Подключение и настройка

После того, как установка котла завершена, можно осуществить тестовое включение и проверку. Для этого необходимо сделать следующие шаги:

Подключить кабель к электропитанию.
Поместить вручную пеллеты в топливный отсек (бункер).
Включить котел, загрузить пеллеты из бункера в горелку (это делается нажатием соответствующих клавиш на приборной панели).
Проверить на панели, что загорелись все индикаторы: включения устройства, запуска горелки, наличия пламени, установки таймера, работы шнека, внутреннего вентилятора, насоса.
Убедиться в наличии нормальной тяги и герметизации всех стыковочных элементов котла.

По умолчанию включается автоматическая заводская настройка пеллетных котлов. Специалисты не советуют на них надеяться и при первом подключении проверить все параметры. Они все отображаются на дисплее. Там же можно производить корректировку и смену режимов.

При необходимости на панели можно настроить пеллетный котел под свои требования: изменить расход топлива, время работы, мощность оборудования

Важно отрегулировать подачу пеллет шнеком из бункера (он должен постоянно находиться на уровне верхнего края или чуть ниже)

Тактование газового котла: причины и способы их устранения

Под понятием «тактование» понимают частое включение и моментальное отключение котла, который по факту не выполняет основную задачу газового оборудования по нагреву теплоносителя. Такой «симптом», если его не устранить, спровоцирует серьезные поломки, за которыми последует дорогостоящий ремонт.

Почему это происходит?

Итак, вы подошли к котлу и заметили, что он включается в работу как положено (срабатывает факел), проходит буквально несколько секунд и он тут же выключается. Через несколько секунд ситуация повторяется.

Первая и самая безвредная с точки зрения технического обслуживания проблема – это неправильно установленная мощность при небольшой протяженности системы отопления. Разберем на примере: ваш котел стоит на 55℃, а насос установлен на максимальные значения.

В замкнутой системе функционирует всего 2 радиатора, а за окном плюсовая температура. Что имеем: нагнетаемая из системы обратка возвращается в теплообменник, где из-за разницы температур должен в автоматическом режиме сработать факел и зажечься котел, чтобы эту разницу устранить, путем нагрева.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

На практике обратка не успела остыть, поэтому котлу фактически нечего греть, от чего он выключается автоматически. Следующий раз он включится примерно через 1-2 минуты, так как круг отопления небольшой. Ситуация повторится.

Также проблема частого включения и моментального отключения может быть вызвана такими причинами:

Недостаточное давление газа в системе – котел автоматически тухнет, поскольку не выделяется нужный объем газа при выставленной мощности.
Неисправность насоса – агрегат либо вообще не качает воду, либо качает ее настолько быстро, что она не успевает проходить все этапы от нагрева до отдачи тепла батареям.
Перегрев самого котла – заводом-изготовителем установлены рекомендуемые границы безопасного функционирования котла. Если температура выше нормы, то может срабатывать аварийное отключение. Так будет происходить ровно до тех пор, пока котел не остынет.
Неисправности терморегулятора – это устройство может выходить из строя при скачкообразных изменениях напряжения в сети, что приводит к искажению получаемых данных и подаче к центральной плате ложного сигнала о необходимости быстрого отключения.

Что предпринять?

Первое, что нужно сделать, это правильно выставить мощность котла и насоса. Если это минимальные значения, то достаточно поставить насос на средние обороты. Когда нагрев воды более 45℃, то можно добавить обороты.

Важно правильно выставить мощность

Последовательность действий следующая:

Полностью отключите котел, дайте ему 10-20 минут на остывание.
Зажгите его, используя минимальные температуры.
Отрегулируйте работу насоса.
Оцените результат.

Если проблема повторяется, но уже не так часто, вас спасет термостат. Это устройство контролирует температурный показатель обратки и запускает принудительно котел только в том случае, если ее температура ниже установленной вручную. Термостат хорош во всех отношениях: и газ экономит, и котел бережет, и насос не перегревается.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Остальные работы по проверке уровня давления газа в системе и исправности терморегулятора с насосом производит только специалист. Вам достаточно обратиться в сервисную службу, мастера которой быстро найдут неисправность и устранят ее еще до того, как она спровоцирует серьезнейшую поломку.

Сборка своими руками

Когда изготавливается пеллетная горелка своими руками, важно уделить особое внимание корзине. Часто из-за ее неправильной реализации может происходить застревание пеллет. При этом процесс горения не идет по требуемому алгоритму и огонь возвращается в бункер

При этом процесс горения не идет по требуемому алгоритму и огонь возвращается в бункер

Чтобы ликвидировать этот недостаток, необходимо посмотреть на правую верхнюю часть рисунка, который приведен ниже. Прорезь, через которую будет осуществляться подача пеллет нет необходимости делать сплошной. Она должна быть с отверстиями, которые на 2 мм меньше самих пеллет

Уделить внимание также стоит зазору между дном корзины и задней стенкой. Он должен быть не меньше 6 мм, но на 2 мм меньше размера пеллет. Узел, где идет отделение камеры сгорания пеллет от камеры сгорания пиролизоного газа, необходимо сделать сплошные прорези

Если горелка рассчитывается для котла на площадь в 150 м 2 , тогда высота каналов для вторичного воздуха, которые проходят под дном корзины должны быть 30 мм

Узел, где идет отделение камеры сгорания пеллет от камеры сгорания пиролизоного газа, необходимо сделать сплошные прорези. Если горелка рассчитывается для котла на площадь в 150 м 2 , тогда высота каналов для вторичного воздуха, которые проходят под дном корзины должны быть 30 мм

При этом процесс горения не идет по требуемому алгоритму и огонь возвращается в бункер. Чтобы ликвидировать этот недостаток, необходимо посмотреть на правую верхнюю часть рисунка, который приведен ниже. Прорезь, через которую будет осуществляться подача пеллет нет необходимости делать сплошной. Она должна быть с отверстиями, которые на 2 мм меньше самих пеллет

Кроме корзинки, щепетильный подход требует и бункер, в котором будут храниться пеллеты. Проблемы начинаются с теми бункерами для пеллет, которые сделаны на глаз и по вольному чертежу. Слева на схеме сверху приводятся размеры и чертежи бункеров, которые используются в Пеллетронах. При площади жилища в 150 м 2 одного такого бункера хватит на сутки. Справа снизу на этом же рисунке приводится чертеж и размеры камеры сгорания. Основой для них послужила пеллетная горелка Пеллетрон 15. Коридор, по которому будет происходить движение вторичного воздуха лучше выполнить в форме буквы «Г». Это необходимо для лучшего перемешивания вторичного воздуха с пиролизными газами. Таким образом повыситься КПД установки. Для камеры сгорания понадобится особый вид стали, который выдерживает высокие температуры. При этом сварить ее в домашних условиях получиться только при наличии точечной сварки, т. к. обычный сварочный аппарат сможет с трудом прогреть ее. Понадобятся листы с минимальной толщиной в 2 мм. Интересная конструкция пеллетной горелки приведена в видео ниже.

Возможные неисправности и способы ремонта своими руками

С любой неисправностью газового котла должен бороться специалист. Однако, возможность воспользоваться услугами мастера есть не всегда, да и поломки бывают пустяковыми. Рассмотрим проблемы, которые решаются самостоятельно.

Пахнет газом в доме

Обычно запах газа появляется при его утечке из резьбового соединения подающего шланга. Если в помещении, где установлен котёл, появился запах, нужно открыть окно и выключить котёл. Далее действовать по инструкции:

Приготовить необходимые вещи: мыльный раствор, ФУМ-ленту, рожковый или разводной ключ.
Нанести раствор на все резьбовые соединения. Если начнут надуваться пузырьки — место утечки обнаружено.
Перекрыть газовый вентиль.
Ключом развернуть соединение. Намотать на наружную резьбу ФУМ-ленту и собрать все назад.
Повторно нанести раствор и возобновить подачу газа.
Если утечка устранена, и запах газа пропал, удалить остатки раствора.

Внимание! Когда место утечки обнаружить не удалось, перекрыть газ, вызвать специалиста

Не работает вентилятор

Если в процессе работы котла пропал или уменьшился звук, издаваемый турбиной — свидетельствует о неисправности вентилятора продува. Для ремонта потребуется: отвёртка, новый подшипник, тряпочка, густая смазка.

Необходимо выключить котёл и перекрыть газ.
Снять турбину.
Тряпочкой очистить с лопастей турбины пыль и нагар.
Осмотреть электрическую катушку вентилятора на предмет почернения. Если все в порядке перейти дальше или заменить вентилятор.
Разобрать корпус вентилятора. Внутри на валу турбины установлен подшипник, его необходимо заменить. В некоторых вентиляторах установлена втулка вместо подшипника. В этом случае её нужно смазать.

Турбина также может не работать из-за пониженного напряжения сети или неисправности управляющей платы. Первое устраняется с помощью стабилизатора, а вот второе только вызовом специалиста.

Забит дымоход напольного котла

Проблемы с дымоходом возникают только у котлов напольного типа. Это связано с его размером и вертикальным положением. Навесные аппараты не нуждаются в чистке дымохода.

Дымоход, состоящий из металлических частей, очищают с помощью металлической щётки. Его нужно разобрать и механически удалить скопившуюся сажу. Цельный дымоход чистят специальными пылесосами или химическими средствами. Но для этого необходимо вызвать профессионала.

Фото 2. Три способа обустройства дымохода для напольного газового котла. Первый вариант чистить сложнее всего.

Высокие температуры

Перегрев котла связан с загрязнением теплообменника. Для очистки аппарата потребуется: специальный раствор соляной кислоты, разводной ключ, ФУМ-лента, металлическая щётка. Далее действовать по инструкции:

Выключить котёл, перекрыть газ и воду.
Снять теплообменник, используя разводной ключ.
Очистить его с помощью щётки.
Через трубу залить в теплообменник раствор кислоты. Если появилась пена — значит внутри много накипи.
Вылить раствор и повторить процедуру.
Промыть.
Установить обратно, предварительно обмотав все резьбовые соединения ФУМ-лентой.

Неисправность датчика

Проблемы обычно возникают с электродом горения. Если пламя горелки тухнет через несколько секунд, а котёл выдаёт ошибку, то проблема именно в датчике горения. Выключаем котёл, перекрываем газ.

Для ремонта электрода потребуется наждачная бумага, с помощью которой зачищаются щупы датчика, не снимая его. Если поломка осталась — датчик меняется.

Самостоятельное выключение

Существуют две проблемы, которые приводят к самопроизвольному выключению котла. Сломался датчик горения или забит дымоход. Ремонт обеих неисправностей описан выше в статье.

Вопросы и ответы

Вызвал мастера, а он мне говорит, что высота пламени выставлена неправильно и это может привести к течи в ближайшем будущем. Есть ли смысл вмешиваться в работу горелки?

Если мастер настаивает и видит угрозу, то лучше прислушаться к рекомендациям и сделать это, пока не наступил тот самый час Х.

На сгоне часто замечаю капли воды, но не пойму, проблема в конденсате или в утечке стыка, как понять и что сделать?

Просушите поверхность всего сгона, после чего приложите бумажное полотенце к стыковочному участку. Подержите 1-2 минуты. Если есть течь, то она себя проявит. За такой короткий промежуток времени конденсат образоваться не может априори. Сгон можно слегка подтянуть с помощью газового ключа. Если это не поможет, то нужно его полностью заменить.

Потек котел. Мастер сказал, есть две маленькие дырочки в водонагревателе и посоветовал заменить его на новый, так как котлу без малого 13 лет. Я бы хотел попробовать его заварить, дабы не тратиться. Можно ли это сделать и как лучше поступить?

Если мастер видит необходимость замены водонагревателя полностью, то есть смысл прислушаться, поскольку проблема может быть не только в наличии сквозных отверстий. Не всегда сварка, в том числе и холодная, может гарантировать исправность оборудования.

Подводя итоги, следует отметить, что течь в газовом котле не всегда возникает по причине трещины в водонагревателе. Нужно проверить все стыки системы отопления, а также исправность радиаторов. При обнаружении дырок лучше произвести замену, так как сварка даст временный эффект, и все равно придется тратиться на установку нового нагревательного резервуара.

2 Преимущества и недостатки

Составить грамотно схему и знать устройство агрегата недостаточно для полноценного взвешенного решения создать самодельную печь, работающую на прессованных отходах из древесины. Необходимо также учесть все достоинства и недостатки конструкции.

К основным положительным моментам можно отнести:

особенную экономичность, так как не требуется использование дров или угля;
высокий коэффициент полезного действия, выше можно встретить лишь у газовых печей;
высокую теплотворность пеллетов;
невысокую стоимость топлива;
полную безопасность в эксплуатации;
возможность полной автоматизации процесса;
отсутствие необходимости участия человека, так как автоматика контролирует и подачу топлива, и температурный режим;
долговечность и надёжность.

К преимуществам можно отнести и такую особенность печей на пеллетах, как отсутствие неприятных запахов и чёрного дыма, что делает конструкцию экологичной.

Но есть у подобных агрегатов и неприятные стороны, которые также нужно учесть при составлении схемы отопительного оборудования.

высокая стоимость комплектующих импортного производства для самостоятельной сборки печи;
ввиду того что производство древесных гранул не очень развито, появляется сложность с покупкой топлива;
для автоматизации процесса придётся дополнительно учесть расходы электроэнергии, так как всё оборудование автоматики работает на электричестве.

При остановке агрегата на время более 10 часов, необходимо проводить новую настройку.

Также придётся подумать и об источнике питания. Во избежание непредвиденных отключений электроэнергии лучше будет установить автономный генератор.

Сезонное обслуживание

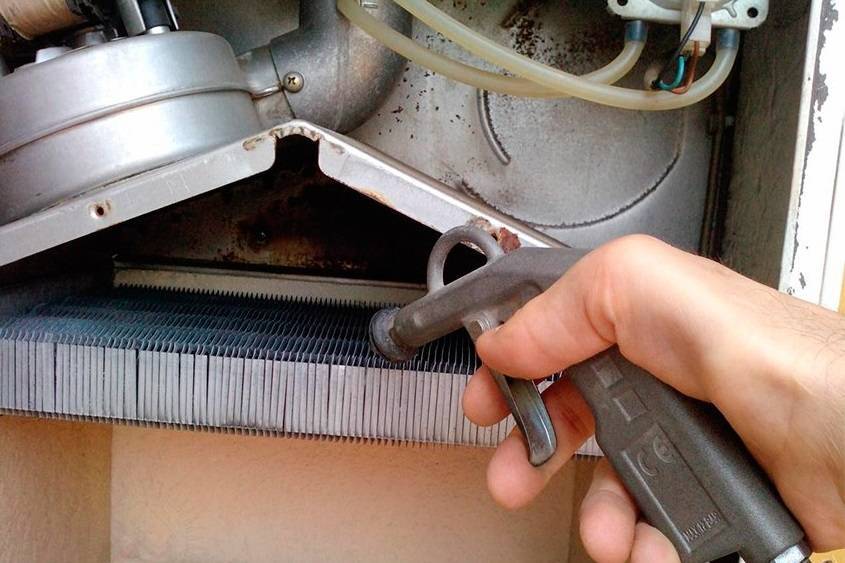

Сезонное обслуживание газового котла заключается в его очистке от загрязнений и проверке работоспособности. Для доступа к элементам котла необходимо демонтировать кожух или обшивку. Для этого определяемся с методом её крепления, у разных моделей котлов это может быть выполнено по-разному. Чаще всего это несколько саморезов и несколько защёлок в верхней части кожуха.

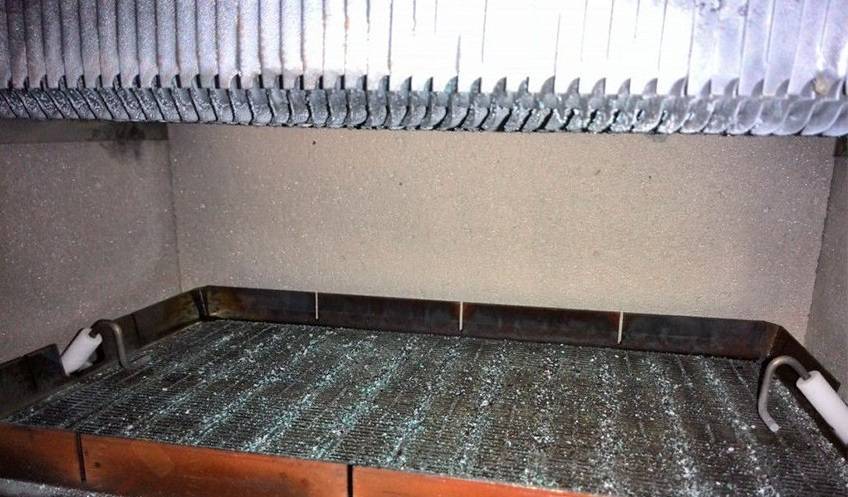

Получив доступ к внутренним частям котла, при выполнении сезонного обслуживания более ничего не снимаем. С помощью мягкой щётки по металлу, зубной щётки и мелкозернистой наждачной бумаги приступаем к снятию нагара со всех частей котла:

теплообменника;
горелки;
запальника при его наличии.

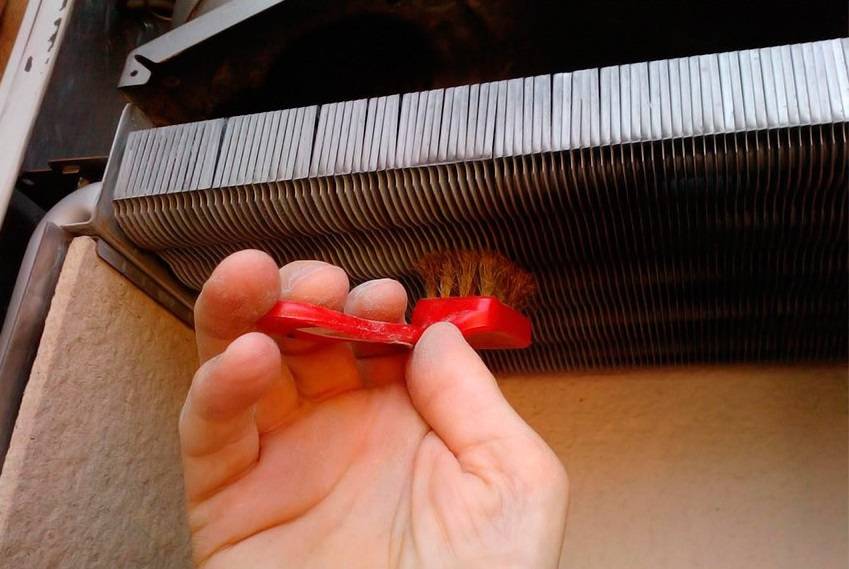

Вышеназванный инструмент используем, где какой удобно, особо не налегая на щётку по металлу. Дальше компрессором выдуваем собравшуюся пыль. Можно использовать резиновую трубку или трубочку от медицинской капельницы, просто подув в неё и направляя второй её конец внутрь котла.

Используя тонкое шило или прочную иглу нужно прочистить все отверстия на горелке и запальнике, а затем, почистив их ещё раз, например, зубной щёткой, снова продуть. При наличии накладных датчиков места их прилегания к частям котла нужно слегка зачистить наждачной бумагой, и затем протереть мягкой шерстяной тканью.

Электроды розжига и контроля пламени хорошо зачищают лишь шерстяной тряпочкой, без использования чистящих средств. При наличии погружных датчиков температуры, необходимо извлечь их из гильз, отобрать из гильзы имеющуюся там жидкость, тщательно очистить гильзу внутри, используя металлический ёрш небольшого размера или распущенный отрезок стального троса, подходящего размера. После грубой очистки гильзу очищают тряпочкой, намотанной на отвёртку, затем заполняют гильзу на две трети машинным маслом и устанавливают датчик.

После выполнения этих работ котёл тщательно пылесосят. В доступных местах пыль и грязь очищают влажной тканью. Ставим обшивку на место. Проверяем наличие тяги в дымоходе, приложив лист размером с тетрадный к отверстию дымохода, или пустив струйку дыма в отверстие розжига запальника, газовый кран на опуске к котлу должен быть закрыт.

Воздушная турбина

Подшипники – это наиболее проблемная часть любого вентилятора. Из-за увеличения коэффициента трения в подшипнике, увеличивается нагрев и значительно снижается скорость вращения ротора, а следовательно и лопастей. Есть и другая причина нагрева корпуса сопряженного со снижением производительности воздушной турбины – межвитковое замыкание.

В первом случае, ремонт можно провести своими руками, раскрутив устройство и смазав подшипник «графиткой», или любой другой устойчивой к высоким температурам смазкой. В случае проблем с обмоткой двигателя, решить данный вопрос без вмешательства специалистов вряд ли получится.

Выполнение капитального ремонта газового котла

По истечению указанного в паспорте к изделию эксплуатационного периода газовый котел подлежит техническому диагностированию. Основная задача инженерно-технических мероприятий – определить возможность дальнейшей безопасной эксплуатации оборудования.

Помимо диагностирования, в рамках капитального сервиса выполняют:

Промывку теплообменника.
Комплексное обследование и прочистку всех закрытых узлов котла.

Грамотно проведенный комплекс мероприятий является гарантией исправности работы газового оборудования в течение последующего срока эксплуатации.

Накипь, образовывающаяся в змеевике теплообменника при ненадлежащем техническом обслуживании, приводит к постепенному ухудшению эффективности оборудования

Чистку теплообменника от накипи осуществляют по истечении первых пяти лет с момента ввода в эксплуатацию котлоагрегата. Хотя большинство сервисных организаций профилактические промывки рекомендует проводить раз в два года.

Простая процедура промывки теплообменника котла позволяет устранить проблему на этапе образования накипи.

Для проведения капитальной чистки снимают кожух устройства и разбирают все съемные части агрегата. Отдельно демонтируют теплообменник и с помощью насосной станции тщательно промывают его химическими реактивами.

Такая промывка позволяет убрать всю накипь, которая за несколько лет образовалась в трубопроводах и ребрах теплообменника. После этого производят сборку котла и заполняют систему теплоносителем.

Помимо обслуживания самого газового котла и подводящего к нему газопровода важно осуществлять регулярную проверку состояния дымовых труб

Чистка дымовых каналов, призванных отводить продукты сгорания от газовых приборов и создавать тягу, в перечень необходимых к выполнению мастером мероприятий не входит.

Эту работу он может выполнить за дополнительную плату. При желании прочистку дымовой трубы можно выполнить и собственными силами. Ее промывку желательно выполнять хотя бы раз в год.

Профилактические меры

Сервисное обслуживание любых пеллетных котлов неотъемлемая часть его длительного бесперебойного функционирования. Профилактические работы должны проводиться минимум один раз в год в конце сезона работы пеллетного котла. Периодичность устанавливается заводом изготовителем. Для сервисного обслуживания можно вызвать специалистов, а можно выполнить его самостоятельно. Сервисное обслуживание состоит из:

Проверки и смазки механических подвижных узлов агрегата.
Очистки пеллетной горелки, и других поверхностей которые подвержены отложению на них гари, и грязи.
Замена всех деталей, частей и аппаратуру которые по той или иной причине требуют замены.

Профилактические меры

Проверки и смазки механических подвижных узлов агрегата.
Очистки пеллетной горелки, и других поверхностей которые подвержены отложению на них гари, и грязи.
Замена всех деталей, частей и аппаратуру которые по той или иной причине требуют замены.

3 Самостоятельное изготовление

Совсем иначе обстоит дело с самодельными вариантами. Ведь пеллетный котёл своими руками можно делать, учитывая все нюансы конкретных условий. И, таким образом, создать агрегат, полностью соответствующий запросам.

Если смущает само топливо, то нелишним будет понять, что пеллеты являются продуктом переработанной древесины и сельскохозяйственных отходов с высокой эффективностью выработки тепла и экономической выгодой.

Не наносит такое топливо вреда и окружающей среде, поскольку:

отсутствует загрязнение воздуха;
не требует заготовки топлива, подразумевающую вырубку деревьев;
в испарениях полностью отсутствуют вредные вещества.

Стоит сказать и о долговечности таких установок. Ведь собранная своими руками модель из стали может служить без ремонта 15−20 лет. Если же в качестве материала использовать чугун, то эти цифры увеличиваются до 50 лет. А это практически вечное устройство, способное служить человеку безотказно многие годы.

Учитывая запросы и желания, конструкция пеллетных печей может быть как полностью автономной, без подключения к электросети, так и автоматизированной, с использованием систем, следящих за работой устройства.

И уже всё тщательно взвесив и обдумав, можно принимать решение, делать ли котел на пеллетах своими руками или всё же купить готовый экземпляр

Как устранить течь?

Не любую поломку в газовом оборудовании можно устранить самостоятельно.

Поэтому, давайте разберем те проблемы, которые поддаются коррекции без вызова специалистов:

Подтягивание гаек на стыках – процедура выполняется с помощью газового ключа. Затягивать нужно медленно, аккуратно, но достаточно сильно. После всех манипуляций работу проверяют с помощью салфетки. Если течь продолжается, возможно потребуется заменить сам сгон на новый, если в нем скручена резьба.
Устранение конденсата на трубах – нужно выровнять температуру в помещении, где стоит котел. Это возможно с помощью подключения нового радиатора в систему отопления.
Снижение высоты пламени – если есть возможность, то рабочий диапазон котла следует понизить до 45-50℃, а также добавить больше батарей в систему. Течь это не устранит, водонагреватель чинить придется, но в будущем этот подход позволит избежать повторной поломки.

Если у вас есть навыки в работе с газовым оборудованием, то можно попробовать самостоятельно отсоединить теплообменник и проверить его на наличие течи. Делать это нужно только в том случае, если течь идет с нижней части котла, и воды выделяется много. Если вы не разбираетесь в принципах устройства котла, то лучше вызвать мастера, который сам устранит проблему.

Итак, последовательность действий, если проблема в теплообменнике:

Отключить систему отопления и подождать, пока вода остынет.
Слить полностью всю воду. Если система подпитки автоматическая, то достаточно просто повернуть ручку крана. Когда котел одноконтурный и имеется отдельный расширительный бак, воду спускают из крайнего в системе радиатора, путем откручивания гайки.
Отсоединить теплообменник от котла, аккуратно извлечь его и осмотреть на наличие внешних повреждений. Можно самостоятельно залить воду через входное отверстие и заткнуть выходное, чтобы понять, где находится то самое место утечки.

Далее ситуация может быть решена несколькими способами:

Ретортная пеллетная горелка: изготовление

Подача гранулированного горючего в таких устройствах, также как и в факельных, осуществляется с помощью шнекового транспортера. Отличием является то, что гранулы подаются снизу. Необходимый для горения воздух нагнетается через специальные отверстия в стенках реторты. Для эффективной работы такого устройства необходим контроллер, своевременно реагирующий на изменение температуры теплоносителя и вносящий необходимые коррективы в работу шнека и вентилятора.

В отличии от факельных устройств, пламя в ретортной пеллетной горелке направлено вверх, поэтому конструкция теплообменника у этих агрегатов сильно отличается. К недостаткам ретортных систем относятся:

Возможность частого засорения отверстий воздуховода, приводящего к затуханию устройства;
Необходимость ручной очистки реторты от продуктов сгорания и остатков гранулированного топлива;
Отсутствие разрывов в подаче гранул. В случае возникновения обратной тяги сохраняется возможность возгорания находящихся в бункере пеллет.

В качестве материала для чаши могут быть использованы жаростойкие марки стали и чугун. В некоторых моделях реторта может быть изготовлена из керамобетона или шамота.

Трудоемкость изготовления такого устройства в бытовых условиях довольно велика, поскольку помимо слесарных и сварочных работ потребуются навыки в области подключения электронных систем управления.
