Основные моменты установки и регулировки расходомеров для системы теплого пола

Выбор расходомера для водяного теплого пола

Качественные ротаметры должны сопровождаться гарантией на 5-7 лет стабильной работы. Рекомендуется выбирать расходомеры с латунным корпусом

Также следует обратить внимание на колбу, она должна быть выполнена из прозрачного стекла с хорошей видимостью шкалы водяного уровня. Однако есть мнение, что лучше выбирать изделия с мембраной из ударопрочного пластика

При выборе устройства нужно учитывать площадь системы трубопровода

Также важно автоматизирован узел или нет. В первом случае балансировка будет необходима крайне редко, механизированные коллекторы требуют более пристального внимания

Чтобы водяной подогрев пола работал как положено, требуется не только неукоснительное следование правилам монтажного процесса и использование соответствующих материалов. Сегодня мы расскажем о настройке работы нагревательных петель и принципах отладки режимов работы тёплого пола.

Как правильно установить

Установка коллектора осуществляется в зависимости от места расположения магистральных труб котла, а также от конфигурации трубопроводов для каждого отдельного помещения. Как правило, местом монтажа выбирается точка, равноудаленная от каждой конечной ветки трубопровода до самых длинных.

Если предполагается отапливать достаточно большое количество смежных помещений, то целесообразнее заранее предусмотреть наличие и расположение также нескольких узлов по разделению теплоносителя. Соблюдение данного условия обеспечит оптимальный гидравлический режим функционирования всей системы целиком.

Коллекторный шкаф

Чаще всего применяются коллекторы, имеющие два выхода, но в некоторых случаях требуется установка смесительных узлов на четыре и более, вплоть до двенадцати единиц. В этом случае вся конструкция имеет достаточно большие размеры, поэтому ее очень часто «прячут» в коллекторный шкаф, который специально для этого оборудуют своими руками. Представляет собой металлический ящик, в который помещается сам коллектор и все его составляющие (насос, смесительные узлы, выводы петель и т.д.)

Он может быть закрытого либо открытого типа. Также как встроенным, так и навесным. Первые имеют лицевую сторону, декорированную под общий интерьер. А вторые, в большинстве случаев, имеют набивное порошковое покрытие.

Габариты шкафа напрямую зависят от размера коллектора с учетом всех дополнительных элементов. Оптимальная высота крепления – около полуметра от пола. Ниже крепить шкаф не совсем рационально, так как впоследствии будет не совсем удобно вставлять трубы в сам коллектор.

Кроме функциональных преимуществ, такая установка добавит эстетики в интерьер помещения, а также впоследствии будет защищать достаточно дорогую установку от случайных и нежелательных механических повреждений.

Подвал

Когда планируется использовать коллектор одновременно на два этажа дома, в котором есть подвальное помещение, то чаще всего местом положения гребенки определяют именно его.

Регулировка теплых полов расходомерами — По полу

При создании напольных систем отопления используются специальные распределительные элементы — коллекторы для теплых полов.

Конструкция таких изделий представлена двумя, так называемыми, гребенками — трубами, имеющими несколько выходов с одной из сторон.

Одна служит для подачи теплоносителя в систему, другая для отвода охлажденной жидкости. В совокупности они выполняют функцию контроля за температурой всей системы и за равномерным распределением тепла по всем отопительным контурам.

Принцип работы гребенки для теплого пола

Принцип работы гребенки для теплого пола довольно прост. Сначала горячая жидкость поступает из общей системы отопления в питающий клапан коллектора.

Там она смешивается с охлажденной водой, прошедшей контур теплого пола, до получения определенной температуры.

Дальнейшее распределение по контурам регулируется положением специальной распределительной заслонки на многоходовом клапане гребенки в зависимости от текущего нагрева теплоносителя. Охлажденная жидкость скапливается в обратном коллекторе под давлением, откуда затем перейдет в подающий трубопровод для повторения цикла.

Монтаж гребенки теплого пола

Как правильно собрать гребенку для теплого пола и из чего она состоит узнайте из схемы ниже.

Монтаж гребенки осуществляется, согласно определенным условиям:

• Гребенку монтируют на стену на средней высоте или ближе к полу. Можно также использовать специальный коллекторный шкаф, обеспечивающий удобство и эстетичный вид конструкции. Данную оболочку возможно установить как в выемке, по предварительно рассчитанным параметрам, так и обычным способом на полу или на стене. Однако уровень установки должен соответствовать следующему пункту. После установки коллекторного шкафа, в нем проделывают два отверстия (одно для подающей трубы, второй для обратной), после чего проводят монтаж самой конструкции
• Распределитель должен находится выше уровня отопительной магистрали, чтобы, в случае аварии, можно было удалить лишний воздух из системы теплых полов.
• Максимальная длина каждого из контуров с теплоносителем, подключаемых к коллектору, должна быть примерно одинаковой.
• После установки распределителя к нему присоединяют весь функционал (насос, краны, клапаны, воздухоотводчики).
• Совершают настройку и регулировку получившейся системы контуров теплых полов.

Регулировка системы напольного отопления может происходить вручную по следующим параметрам:

• Расход теплоносителя.
• Его температура.

Первое значение устанавливается согласно собственным расчетам или известным данным путем изменения режима скорости циркулирующего насоса. Вести наблюдение за значением расхода жидкости можно при помощи устанавливаемого расходомера.

Второе значение задается поворотом колеса термостата (встроенного или выносного). Авторегулировка заключается в установке сервоприводов на каждый отвод. Они смогут выставлять нужные значения на каждый контур, дистанционно взаимодействуя с термостатами.

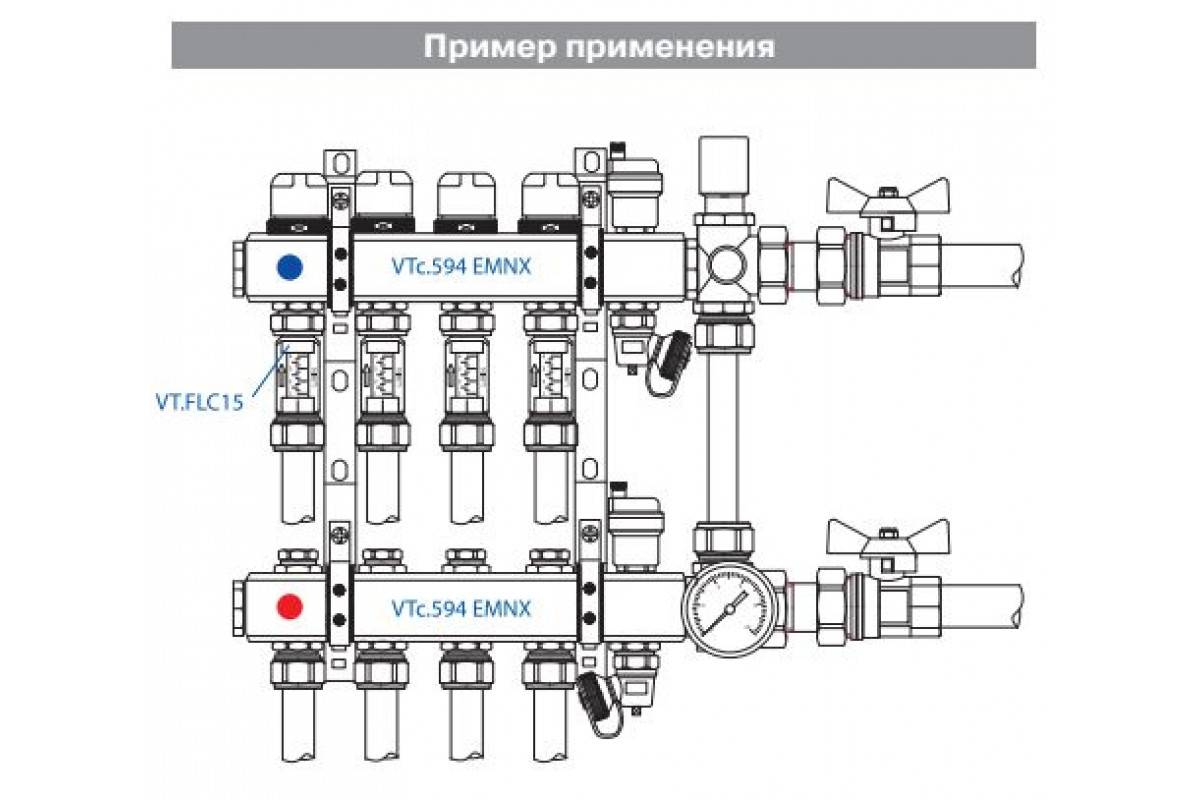

Расходомер — это небольшое устройство, устанавливаемое на выходы обратного коллектора. Оно служит для перекрывания поступления теплоносителя в систему при достижении определенной температуры.

Отсутствие расходомера не приведет к отказу работы системы. Но в этом случае подача тепла будет неравномерной и энергозатратной.

С помощью насоса вода циркулирует между частями коллектора. Циркуляция теплоносителя является основой работы конструкции. Устройство состоит из следующих элементов:

• Автоматизированный питающий клапан — необходим для изменения режима подачи воды из трубы отопления.
• Термодатчик — фиксирует показания температуры теплоносителя.
• Циркуляционный насос — направляет жидкость по контурам.
• Элементы управления — устанавливаются на входные и выводные патрубки гребенки. Необходимы для автоматизации системы.

В целом процесс монтажа гребенки для напольной отопительной системы своими руками не так уж и сложен. Следуя определенным инструкциям и правилам, установка не составит особого труда, даже для обывателя.

Схему подключения гребенки для теплого пола своими руками посмотрите на видео:

Обзор, сборка, установка и регулировка гребенки для теплого пола смотрите на видео:

Учимся подбирать насос и трехходовой для теплого пола на видео ниже:

Длительность: 13:35

Ключевые слова: Монтажа Водяных Теплых Полов, Отопление, Водоснабжение, Канализация, Монтаж, EuroSantehnik, Водяных Теплых Полов, Монтажа Теплых Полов, Монтажа Водяных Полов…

канал: Обучающие видеокурсы /channel/UCfjs6lJ6XhGYRwfercsU2dQ

Настройка теплого пола

И вот, система отопления заполнена и испытана, котел запущен. Все готово к настройке системы отопления.

Перед началом настройки отопления, необходимо определиться с ее целями и задачами. Основная задача балансировки заключается не в том, чтобы установить требуемый расход в каждой петле, а установить соотношение расходов по петлям или баланс расходов. Стоит помнить, что окончательный расход устанавливается во время настройки насосно-смесительного узла. Изменяя общий расход теплоносителя через коллектор, соотношение расходов через петли сохранится.

Настройка теплого пола с помощью расходомеров

Существенно влияет на балансировку наличие на коллекторном блоке расходомеров. Расходомеры, значительно ускоряют балансировку и позволяют ее сделать без включения котла. Это возможно потому, что расходомер показывает расход теплоносителя по каждому контуру в реальном времени.

Распределение потоков теплоносителя необходимо осуществлять таким образом, чтобы соотношение расходов по петлям и соотношение требуемых тепловых мощностей совпадали. Чтобы это получилось, желательно знать требуемые тепловые нагрузки на петли. Но даже, если этих данных нет, можно выставить расходы пропорционально длинам петель. В большинстве случаев, такой подход не дает большой погрешности из-за того, что петли с большими длинами имеют так же и большие мощности.

Балансировка начинается с самой длинной петли или петли с самой большой мощностью, если это известно. Далее регулирующий клапан на этой петле открывается в максимальное положение. В дальнейшем относительно него будут выставляться расходы всех остальных петель.

Для примера рассмотрим коллектор с четырьмя петлями. Допустим, что длины петель следующие: 100, 75, 75 и 50 м.

Как мы уже говорили, настройка начинается с большей петли, имеющей длину 100 м. Она открывается на максимум. Допустим, что при полностью открытом клапане расход на этой петле установился на уровне 4 л/мин.

Расход теплоносителя на второй и третей петле должен быть: (75/100) · 4 = 3 л/мин.

Расход теплоносителя на четвертой петле должен быть: (50/100) · 4 = 2 л/мин.

Проблемы при настройке теплого пола

На практике, может получиться так, что на третьей петле расход при полностью открытом клапане установится на уровне 2,5 л/мин, хотя нам нужен расход 3 л/мин. Это говорит о том, что данная петля имеет большее гидравлическое сопротивление, чем вторая петля той же длины. Как правило это бывает из-за наличия большего количества отводов, калачей или подводящих участков. Если такое случится, то вам придет, все же включить котел и дальнейшую балансировку проводить с включенным котлом и хотя бы с минимальным теплосъемом в помещении.

При этом первая петля настроится на (100/75) · 2,5 = 3,3 л/мин, вторая петля – на 2,5 л/мин., и четвертая петля на – (50/75) · 2,5 = 1,6 л/мин.

После того, как все расходы в петлях выставлены, балансировка петель теплого пола может считаться законченной. Следующим этапом идет настройка насосно-смесительного узла.

Настройка теплого пола без расходомеров

Если на коллекторе не установлены расходомеры, то о расходах в петлях придется судить только по косвенным признакам.

Балансировка без расходомеров производится только с включенным котлом и хотя бы с минимальным теплосъемом в помещении. Лучше, если на улице будет температура не ниже +5 ºС, при этом в помещениях не должно быть открытых окон и каких-либо значительных тепловых выделений, например, работающего камина. После этого систему необходимо оставить прогреваться на несколько часов, до тех пор, пока температура в петлях не стабилизируется, после чего необходимо выполнить оценку правильности выполненной настройки.

Правильность настройки системы определяется одним из следующих способов:

• по температуре теплоносителя в обратном трубопроводе;
• по средней температуре пола.

Этапы изготовления распределительной гребенки

Составление проекта отопления

При составлении схемы прохождения веток и подключения к коллектору следует учесть много вопросов.

• Сколько веток отопления будет подходить к отопительному котлу.
• Какой тип отопительного котла и его характеристики работы. Иногда отопительных приборов бывает два и больше.
• Количество и описание характеристик отопительных приборов, которые будут подключены к системе в последующие годы (солнечные батареи или топливные насосы и др.).
• Описание работы всего дополнительного оборудования, накопительных водяных баков, питательные клапаны, манометры и термометры, датчики и группы безопасности по ним.
• Требуется определиться с параметрами подключения каждого из приборов в систему, прямой и обратной подачи теплой воды.
• Составляется схема вхождения трубы каждого контура в коллектор. Трубы твердотопливных котлов, бойлеров дополнительного нагрева обычно располагают по бокам коллектора. Если газовый или электрический котел подключается без использования гидрострелки, тогда его тоже врезают сбоку. Если же нет, тогда удобнее делать ввод сверху.
• Вход труб контуров отопления располагают сверху и снизу гребенки. Расстояние между входами может быть выполнено произвольными размерами, но рекомендуется делать их 10–20 см. Для зрительного выделения каждого контура рекомендуется зазор между прямым и обратным входом, котлом отопления выдержать одинаковым.
• Для всех приборов, включенных в систему, таких как, насосы, модули и др., расстояние между обратной подачей и выходом указывается в технических параметрах и должно быть строго выдержано.

Процесс изготовления

Изготавливать распределительный коллектор удобнее всего из трубы квадратного сечения.

Вначале по заданным размерам подготавливаем два отрезка трубы, нарезаем отрезки для создания выходных патрубков из погонажных изделий круглого сечения. Обязательно зачищаем все детали от ржавчины, желательно обработать их антикоррозийным составом.

На теле трубы сделать разметку отверстий будущих входов и выходов, сверяясь с составленной ранее схемой. После проверки данных высверлить все отверстия. Далее, необходимо приступить к сборке коллектора, все места соединения труб с коллектором закрепить сваркой, тщательно обваривая все резьбы и патрубки. После приварки выбранного типа крепления, сбить окалину и зачистить места сварки. Остается только окрасить коллектор масляными составами для предохранения от коррозии и придания законченного вида.

Температурный режим

Прежде чем приступить к регулировке тёплого пола, крайне важно установить чёткое представление о том, с какой целью она выполняется. По принципу действия водяной тёплый пол кардинально отличается от прочих нагревательных приборов. Основным отличием служит рабочая температура теплоносителя

Если в радиаторную сеть подача осуществляется при температуре до 80 °С, то нагрев теплоносителя, поступающего в змеевик тёплого пола, ограничивается 40–42 °С. Такая необходимость вызвана соображениями комфорта и безопасности. В нормальном режиме температура на поверхности пола колеблется в диапазоне 22–26 °С, более сильный нагрев вызывает неприятные ощущения

Основным отличием служит рабочая температура теплоносителя. Если в радиаторную сеть подача осуществляется при температуре до 80 °С, то нагрев теплоносителя, поступающего в змеевик тёплого пола, ограничивается 40–42 °С. Такая необходимость вызвана соображениями комфорта и безопасности. В нормальном режиме температура на поверхности пола колеблется в диапазоне 22–26 °С, более сильный нагрев вызывает неприятные ощущения.

Существует два способа регулирования температуры нагрева жидкостного тёплого пола. Первый из них подразумевает контроль температуры на подающей ветке коллектора за счёт подмешивания порции остывшего теплоносителя из обратки. Технически это решение реализуется установкой трехходового клапана с термостатирующей головкой RTL нажимного действия. Отличие такой головки от радиаторной заключается в том, что она опирается в работе на температуру теплоносителя, а не воздуха. При таком способе регулирования расход в петлях сохраняется постоянным, с небольшой амплитудой меняется лишь температура теплоносителя.

Второй способ регулировки подразумевает ограничение расхода горячего теплоносителя в контуре. В этом случае также устанавливается термостатирующая головка, однако она расположена на двухходовом клапане, который прерывает цепь возвратного потока. При таком способе регулирования подача и обратка связываются байпасной цепью, проток через которую регулируется ограничительным клапаном с заранее откалиброванной пропускной способностью. Принцип такого регулирования основывается на высокой инерционности системы тёплого пола. В процессе работы теплоноситель подается в петли при номинальной температуре теплового узла, периодически изменяется только суммарный расход. Таким образом, нагрев стяжки происходит циклически, то есть требуется существенная теплоёмкость аккумулирующего слоя для сглаживания перепадов температуры.

В обоих случаях действует одно важное правило: термостатирующая арматура в обязательном порядке опирается на температуру обратного потока петли или коллектора. Устройство может иметь механический или электронный принцип действия, это может быть даже обычный термометр. Необходимость правильного расположения связана с тем, что по значению температуры теплоносителя на подаче практически невозможно судить об эффективности регулировки, ведь протяжённость петель может существенно отличаться

Необходимость правильного расположения связана с тем, что по значению температуры теплоносителя на подаче практически невозможно судить об эффективности регулировки, ведь протяжённость петель может существенно отличаться.

Теплоноситель в системе

Важным вопросом являются недопущение проникновения в систему кислорода. Необходимо применять материалы, детали, узлы с минимальной проницаемостью для кислорода.

Многие специалисты сходятся во мнении, что на сегодняшний день достаточной надежностью по фактору проникновения кислорода обладают лишь гибкие трубопроводы, в которых имеется слой алюминиевой фольги.

Трубопроводы PERT и РЕХ со слоем EVOH без слоя алюминия недостаточно надежно предотвращают попадание кислорода. Подробнее о современных трубопроводах для обогреваемых полов

Если имеется вероятность замерзания системы, то необходимо использовать незамерзающие теплоносители на основе пропиленгликоля с концентрацией до 30%.

Низкая цена коллекторов

Люди отказываются от дополнительного оборудования из-за его высокой стоимости. Такие ситуации встречаются постоянно, но не имеют под собой обоснования. После составления предварительного проекта мастера каждый раз предлагают потребителю смету, которую можно исправить за счет небольших равноценных по качеству замен.

Недорогие коллекторы никогда не влияют на итоговую смету теплого пола. Их цена незначительна, поэтому заказчики редко стараются отказываться от предлагаемых вариантов. Так что монтаж оптимизированной системы не ограничивается материальным положением человека.

Коллекторы – необходимое оборудование. Если на них установлены расходомеры, обеспечивается точный баланс постоянства объема теплоносителя в системе. Посредством тонкой настройки людям удается поддерживать стабильную работу теплого пола, исключая серьезные поломки.

Балансировка отопительных контуров

При подключении к этажным разводящим коллекторам нескольких колец радиаторного или напольного отопления нужно стремится к тому, чтобы длины этих колец и количество радиаторных секций, «сидящих» на каждом отопительном кольце, были примерно одинаковыми. То есть, расход теплоносителя в каждом из отопительных колец, подключенных к одной коллекторной группе, был одинаковым. Но всегда ли это возможно? Например, мы делаем контур «теплых полов» на кухне, в гостиной и в ванной комнате и подключаем их к одной коллекторной группе. Совершенно очевидно, что площади полов в этих помещениях различаются и длина трубопроводов, укладываемых в полы, тоже различается, естественно, что и расход теплоносителя в трубопроводах различной длины тоже будет различаться. В коротких отопительных кольцах гидравлическое сопротивление труб будет меньше и теплоноситель будет циркулировать в них быстрее, чем в длинных отопительных кольцах. Значит, при равной температуре теплоносителя на коллекторе подачи в одних помещениях полы будут перегреваться, а в других они будут холодными. То же самое относится и к радиаторным отопительным кольцам с различным количеством секций и разной длиной трубопроводов, подсоединенных к одной этажной коллекторной группе: в одних помещениях будет холодно, в других жарко. Мы уже знаем, что расход теплоносителя в радиаторном отоплении можно регулировать установкой на каждый радиатор терморегуляторов, а по сути вентилей, выполняющих количественную регулировку расхода. Примерно то же самое мы можем сделать и на «теплых полах». Балансировку отопительных контуров «теплых полов», присоединенных к одной коллекторной группе, можно решить двумя способами. Первый, сделать все кольца одинаковой длины и распределить их в полах. Например, один контур будет в ванной комнате, два контура — на кухне и три контура — в гостиной. Второй, сделать всего три контура по количеству помещений, но присоединить их к коллекторам не напрямую, а через специальные приборы — расходомеры или балансировочные краны. В данном случае название «расходомер» употребляется не как название измерительного прибора, а как наименование специального вентиля выполняющего функцию количественного регулирования расхода теплоносителя. Расходомеры некоторых фирм присоединяются только к обратному коллектору.

рис. 37. Балансировочная коллекторная группа для отопительных контуров теплых полов

Интересную коллекторную группу (рис. 37) предлагает : их подающие коллекторы укомплектованы расходомерами, а обратные коллекторы — терморегуляторами, таким образом, подающий коллектор направляет в каждый отопительный контур строго определенное количество теплоносителя, а обратный коллектор открывает и закрывает отопительные контуры по мере остывания его в полах. Кроме того, подающий коллектор имеет автоматический воздухоотводчик и оба коллектора соединены между собой байпасом со встроенным перепускным клапаном. Через автоматический воздухоотводчик из всей системы «теплых полов» отводится воздух, а если в результате потепления на улице терморегуляторы отключат контуры, то сработает перепускной клапан и сбросит резко возросшее давление.

Необходимо отметить, что расходомеров, как измерительных приборов и регулирующих вентилей производится довольно много. Если, например, вами будет использован расходомер, выполняющий только измерительные функции, то он должен устанавливаться вместе с обычным вентилем. Открыванием или закрыванием вентиля по шкале расходомера устанавливается требуемое показание расхода теплоносителя.

Как производится балансировка отопительных контуров? Общий расход теплоносителя через коллектор (л/мин) принимается за 100%. Затем в процентах рассчитывается расход для каждого отопительного контура, например, это будет 20, 30 и 50% и пропорционально переводится в литры в минуту. Закручиванием или выкручиванием головки расходомера (или вентиля при измерительном расходомере) на приборах выставляются нужные показания. Необходимо заметить, что таким образом можно сделать расчетную балансировку контуров. Фактическая балансировка производится по фактическим показаниям расхода теплоносителя через коллекторную группу, для этого перед коллектором подачи нужно установить измерительный расходомер и на основании его показаний «раскинуть» общий расход по подключаемым к коллектору контурам.

Обзор популярных моделей сервоприводов

Сервоприводы для водяного теплого пола выпускаются разными производителями. Каждая модель имеет свои особенности.

Сервопривод для отопления

VALTEC

VALTEC – это производитель приборов для устройства водо- и теплоснабжения для дома. Над созданием продукции совместно работает группа из российских и итальянских специалистов. VALTEC выпускают следующие приводы для обеспечения регулировки работы отопительной системы напольного типа:

Комбинированная система отопления VALTEC

• TE3042.A. Относится к группе нормально открытых. Предназначены для управления клапанами климатических систем по командам, которые будет задавать термостат, контроллер или ручной переключатель. Мощность устройства – 2 Вт, сечение проводника – 0,75 кв. мм. Присоединительный размер составляет М30х1,5;
• TE3061.0. Это электротермический прибор нормально закрытый. Предназначен для трехходовых клапанов. Работа устройства возможна благодаря температурному расширению жидкости – толуола. Мощность привода – 2 Вт, сечение проводников – 0,22 кв. мм;
• TE3041A.0. Устройство работает благодаря наличию в корпусе жидкости, которая расширяется под воздействием температуры. Относится к группе нормально открытых. Подключение к клапану происходит через переходник, который входит в комплект. Мощность агрегата – 1,8 Вт, сечение проводников – 0,75 кв. мм.

Watts

Watts – это ведущий мировой производитель отопительной техники разного формата. Отличается высоким качеством, демократичной ценой и эффективностью. Сервоприводы от Watts – это модели с электромагнитным двигателем. Популярные серии:

Технические характеристики электротермического сервопривода WATTS

• 22С. Устанавливается на вентиле обратного трубопровода и регулирует подачу теплоносителя в систему напольного отопления. Мощность составляет 2,5 Вт. В зависимости от модели в серию 22С входят устройства нормально открытые и закрытые. Класс защиты – IP44;
• 22СХ. Относятся к электротермическим приборам для обеспечения эффективной работы водяного теплого пола. Существуют модели нормально закрытые и открытые. Уровень потребляемой мощности в нормальном режиме работы – 1,8 Вт. Рабочая температура жидкости в системе – +110°С;
• 26LC. Электротермические приводы для коллектора. На корпусе размещается светодиодный индикатор, который указывает на его режим работы. Если загорается зеленый – на привод подается напряжение, синий – прибор открыт.

REHAU

Приводы для регулировки работы водяного теплого пола от немецкого производителя. Сочетают в себе инновационные разработки и проверенное годами качество. Самые популярные модели от REHAU:

• UNI на 230, 24 В. Монтаж устройства происходит на вентилях коллекторной группы при помощи специального адаптера. Относится к приборам нормально закрытым. Контроль над работой привода осуществляется через индикатор. Присоединительные кабели сечением 2х0,5 кв. мм;
• привод 230, 24 В. В обесточенном состоянии вентиля находится в закрытом состоянии. Для контроля функционирования устройства на корпусе размещается световой индикатор.

Таблица характеристики сервоприводов Rehau

LUXOR

Итальянская компания LUXOR специализируется на производстве водозапорной арматуры и систем для регулировки температуры отопительной системы для дома. В составе устанавливаемой коллекторной группы будет присутствовать привод SM 1347. Он предназначен для регулирования температуры подаваемого теплоносителя для теплого водяного пола. Основные технические характеристики прибора:

• питание – 24 В;

  Коллекторная группа системы отопления и теплого пола Luxor

• работа устройство обеспечивается шаговым двигателем. Его управление – электронное;
• на корпусе присутствует светодиодная индикация, которая указывает на режим работы;
• монтаж происходит в прямом положении – вертикальном или горизонтальном;
• максимальная температура в системе – +100°С;
• кабель длиною 1,5 м;
• температура хранения прибора – от 0 до +50°С;
• корпус изготовлен из синтетических материалов. Его цвет – серый;
• наличие гарантии – 2 года.

Независимо от выбранной модели, монтаж сервопривода и его эксплуатация должна проходить в соответствии с рекомендациями от производителя. С ними можно ознакомиться в инструкции к прибору. После установки привода и всех элементов системы приступают к их использованию после полного тестирования.

Выбор, установка и регулировка расходомеров

Водяной теплый пол, как правило, состоит из нескольких контуров пластиковых труб. Горячая вода, двигаясь по ним, отдает свое тепло и возвращается через обратную подающую часть системы. Коллектор (система гребенок) теплого водяного пола предназначен для сбора остывшей воды, смешивания и подачи нагретой. Другими словами – это узел контролирующий работу системы теплого пола.

Чтобы регулировать температуру, в коллекторе предусмотрены расходомеры. Эти устройства контролируют расход теплоносителя, в данном случае воды.

Зачем нужен расходомер

Теоретически вполне можно обойтись без монтажа в коллектор расходомера. Однако если не установить это устройство, то:

• В разных помещениях температура будет разной;
• Возможен перерасход электроэнергии на нагрев воды в системе;
• Разные контуры будут прогреваться неравномерно.

Можно привести простой пример: ванная комната и спальня. Газовый либо электрический котел нагревает воду одинаково и для ванны, и для спальни. Но ванная комната по площади меньше спальни как минимум в 3 раза.

Соответственно, в ванной комнате будет жарко, а в спальне прохладно при одинаковой подаче воды в систему теплого пола. Эта ситуация обусловлена тем, что в спальне намного больше суммарная длина пластиковых труб на площади.

Именно для того, чтобы отрегулировать комфортный температурный режим во всей квартире, и желательна установка такого устройства.

Совет! При монтаже водяного теплого пола нужно стремиться делать контуры труб примерно одной длины. Это сэкономит расходы на электроэнергию и позволит точнее регулировать температуру.

Принцип работы

Устройство устанавливается на отводы обратного коллектора. При достижении заданной температуры в системе клапана коллектора сужают просвет поступления энергоносителя или перекрывают полностью. Такой принцип работы возможен при полной автоматизации системы. Для этого коллектор укомплектовывается термодатчиком.

Непосредственно расходомер состоит из нескольких деталей:

• Корпус;
• Прозрачная колба со шкалой;
• Поплавок.

Колба обычно изготовлена из прочного стекла, корпус может быть пластиковым или латунным. Поплавок находится внутри колбы, он служит показателем скорости теплоносителя. Также расходомер называют поплавковым ротаметром.

В автоматическом коллекторе водяного теплого пола балансировка расхода теплоносителя осуществляется при помощи термодатчика. Если последний не предусмотрен, то ротаметр можно настроить вручную.

Пошаговая инструкция по установке и регулировке

H2_2

Ротаметр устанавливается строго вертикально. Чтобы уровень жидкости в колбе был точным, сам коллектор монтируется также по уровню. Если трубопровод-гребенка будет установлен криво, регулировка температуры будет некорректной.

Так как финишные отделочные работы происходят зачастую после монтажа коллектора, необходимо защитить узел и его комплектующие от возможных повреждений. Оптимальный вариант – сделать в стене для него нишу либо специальный шкафчик.

Установка и регулировка:

1. С помощью ключа вкрутить расходомер в технологический вход обратной линии коллектора;
2. Поворачивая мембрану (колбу) против часовой стрелки, открыть измеритель напора;
3. Удалить защитное заводское кольцо;
4. Повернуть латунное кольцо корпуса по часовой стрелке до нужного уровня напора. Это и есть балансировка скорости потока энергоносителя. Поплавок на шкале укажет заданную величину;
5. Закрыть латунное кольцо накладкой. Это нужно сделать во избежание повреждения устройства, особенно если узел водяного теплого пола не закрыт в нише или шкафу;
6. Проверить работу системы.

Во время эксплуатации узла колба остается открытой, чтобы был виден уровень водяного поплавка. Если нужна балансировка в ходе работы – просто поворачивается мембрана в нужном направлении.

Выбор расходомера для водяного теплого пола

Качественные ротаметры должны сопровождаться гарантией на 5-7 лет стабильной работы. Рекомендуется выбирать расходомеры с латунным корпусом

Также следует обратить внимание на колбу, она должна быть выполнена из прозрачного стекла с хорошей видимостью шкалы водяного уровня. Однако есть мнение, что лучше выбирать изделия с мембраной из ударопрочного пластика. При выборе устройства нужно учитывать площадь системы трубопровода

При выборе устройства нужно учитывать площадь системы трубопровода

Также важно автоматизирован узел или нет. В первом случае балансировка будет необходима крайне редко, механизированные коллекторы требуют более пристального внимания

Температурное выравнивание водяного теплого пола

С помощью водяного теплого пола можно регулировать температуру поверхности пола и температуру воздуха в помещении. В тех комнатах, в которых помимо теплого пола есть еще и радиаторы, лучше предоставить радиаторам возможность поддерживать температуру воздуха, а теплый пол будет обеспечивать комфортную температуру поверхности.

Необходимо помнить, что нормами ограничена температура поверхности греющих конструкций, в т.ч. для теплого пола в помещениях с постоянным пребыванием людей (спальня, гостинная и т.п.) температура поверхности не должна превышать 26-29oC. В помещениях с временным пребыванием людей (ванная, коридор) – не более 35oC. Фактически часто жители домов нарушают эти нормы по причине их не знания или неумения пользоваться системой. Кроме того, ограничение по температуре есть и у производителей напольный покрытий. Итак, если у вас не плитка, то стоит поднять этот вопрос и посмотреть в техническую документацию по напольному покрытию.

Температура поверхности теплого пола находится в сложной зависимости от температуры теплоносителя в подающем и обратном коллекторах, а также от расхода и удельной тепловой мощности, и, в особенности от конструкции пола и напольного покрытия. Выделим главное: при следующих расчетных или фактических показателях нужно опасаться повышения температуры поверхности пола выше нормы:

• температура воды в подающем коллекторе выше 45oC;
• расчетная удельная тепловая мощность теплого пола больше 120 Вт/м2

Свои индивидуальные параметры внутрипольного отопления вы сможете подобрать в онлайн-программе расчета теплого пола. Занесите свои исходные данные и попробуйте поэкспериментировать с показателями.

Итак, температурное регулирование водяного теплого пола возможно выполнять в ручном режиме с помощью термоголовки или поворотной ручки на смесительном клапане. При этом помним об ограничении температуры поверхности

Необходимо обратить внимание на то, что регулирование температуры теплоносителя в системе отопления в целом с помощью котла практически не влияет на контур теплого пола. Также возможно автоматическое регулирование как поверхности пола, так и температуры воздуха в помещении. Для этого применяется автоматика, основанная на сервоприводах, датчиках температуры воздуха, датчиках температуры пола и управляющих контроллерах

Для этого применяется автоматика, основанная на сервоприводах, датчиках температуры воздуха, датчиках температуры пола и управляющих контроллерах.
