Раствор для кладки печи из кирпича: возможный состав и пропорции

Общая характеристика глиняного раствора для кладки печей

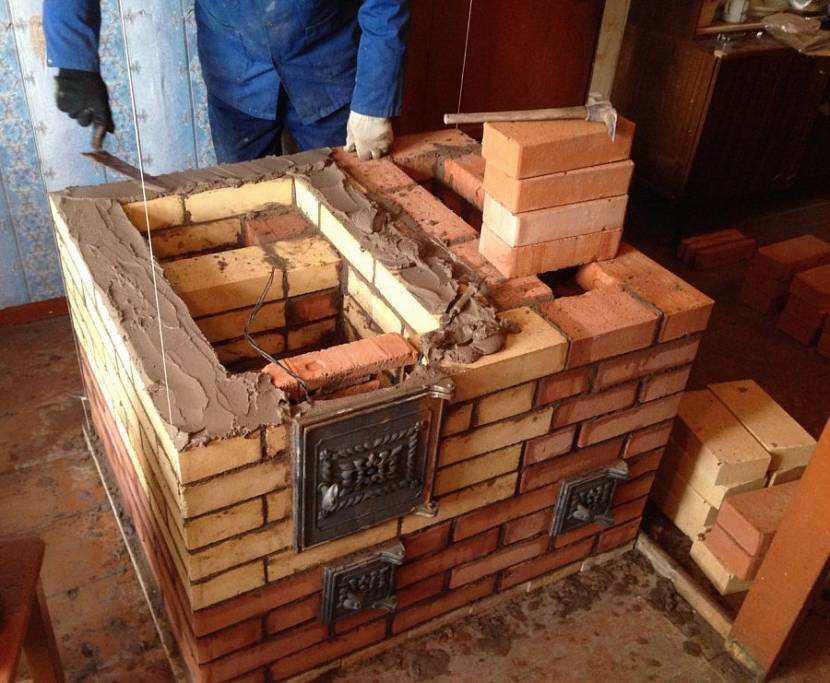

Печи с каминами выстраивают из кирпича, сырьём для изготовления которого является глина. Аналогичное связующее в основе кладочного раствора обеспечивает конструкции монолитность за счёт высокой адгезии материалов. Особенностью такого состава также является то, что его можно размочить и использовать повторно.

Достоинствами глиняной огнеупорной смеси для кладки печей и каминов считаются следующие свойства:

низкое температурное расширение;
устойчивость к открытому огню;
долговечность;
нулевая паропроницаемость;
инертность к агрессивным продуктам горения.

Но глина размокает при контакте с водой, что ограничивает применение раствора в сухих помещениях. Для кладки печей нужно внимательно выбирать связующее, наполнитель и присадки по составу и пропорциям. Это связано с разными нагрузками относительно температуры.

Распределение температурной нагрузки в печиИсточник yandex.net

Рабочее состояние кирпича подразумевает предварительное вымачивание. Толщина швов может составлять 3-5 мм для основной части и до 12 мм в облицовочной. Средний расход сухой смеси составляет 10 кг на 17-20 кирпичей. 25 литров приготовленного раствора хватит на 100 штук.

Растворы для кладки различных отделов печи

Конструктивно печь состоит из 11 отдельных участков. Каждый из них имеет функциональные различия и к материалу предъявляются разные требования

Так, для фундамента важно обеспечить высокую прочность к механической нагрузке. Для этого в кладочный раствор для печи добавляются армирующие присадки.. Для изоляции основания от жара прокладывают минеральные листы или асбест

Далее повышается температура до 600 градусов по Цельсию, появляется агрессивность условий эксплуатации

Для изоляции основания от жара прокладывают минеральные листы или асбест. Далее повышается температура до 600 градусов по Цельсию, появляется агрессивность условий эксплуатации

Здесь важно использовать раствор с добавками, инертными продуктам горения.

Применение различных кирпичей для кладки печиИсточник clubsamodelok.ru

Для топки используется раствор на глиняно-шамотной основе. Это огнеупорная печная смесь для кладки печи с допустимым пределом использования в условиях до +1000 градусов по Цельсию. Все, что связано с дымоходом по составу кладочного продукта должно быть устойчивым к нагреванию до +400 градусов по Цельсию и продуктам горения.

Готовые смеси для монтажа печей

Готовая продукция классифицируется на основе показателей теплового расширения, устойчивости к высоким температурам и химической инертности. Это могут быть жаростойкий, жаропрочный или огнеупорный раствор. Также есть различия в составе и допустимых механических нагрузках.

Для жаростойкого состава характерны следующие моменты:

рабочее время составляет около 60 минут;
работать можно при температурах от +5 до +35 градусов по Цельсию;
полное высыхание происходит в течение 50 часов;
слой нанесения должен быть в пределах 10-12 мм;
предел нагревания равен 400, 600, 1000 или 1300 градусам по Цельсию;
экологичность и пластичность относительно состава;
лёгкость в отношении нанесения и выравнивания.

Готовая жаростойкая кладочная смесь для печи и каминаИсточник kostroy.ru

Относительно связующих компонентов существуют следующие варианты смесей:

Глино-песчаная. Для такого продукта свойственна устойчивость к температуре до +250-400 градусов по Цельсию, высокая газовая плотность. Применяется для кладки кирпича около топки и основания дымохода.
Цементно-глиняная. Относительно первого пункта отличие заключается только в более высокой прочности. Поэтому такой раствор актуален для устройства габаритных печей, лежанок.
Известково-глиняная. Прочная смесь для кладки печи со средним показателем газовой плотности. Применяется для эксплуатации в условиях среднего нагревания, активного прохождения дыма.

Однокомпонентные составы имеют более конкретные сильные стороны. Например, цементный раствор актуален для устройства фундамента. Шамотный устойчив к высоким температурам, поэтому используется для топочной части печи и камина. А известковая смесь хуже справляется с агрессивными условиями эксплуатации, поэтому пригодны для основания.

Какой раствор нужен для кладки кирпича

Правильно составленные кладочные растворы должны соответствовать следующим нормам:

Грамотный выбор рецепта раствора для кладки, пропорций песка и цемента и объемов исходного сырья.
Применение качественных компонентов.
Тщательная подготовка материалов.
Соблюдение технологии производства.

Оптимальная пластичность смеси. Такой параметр способствует эффективному заделыванию углублений в кладочных слоях.
Время твердения. Большие объемы раствора, который быстро твердеет, непригодны к использованию. Чтобы устранить такое явление, нужно добавить в состав известь.
Повышенная прочность. Когда смесь застынет, прочностные характеристики цементных слоев будут увеличены, а стена из кирпича станет устойчивой к деформациям и другим негативным факторам.

Чтобы обеспечить эффективное образование твердой ЦПС, нужно грамотно выбрать пропорции раствора. В процессе реакции компонентов с водой увеличиваются прочностные показатели, а связующий компонент объединяет стройматериалы в цельную конструкцию.

Несмотря на используемую рецептуру, кладочный раствор и пропорции песка и цемента должны предусматривать наличие следующих ингредиентов:

Вяжущая часть. В большинстве случаев применяется цемент для кладки, который начинает твердеть при взаимодействии с жидкостью, соединяясь с остальными частями раствора..
Вещество-заполнитель. Предназначается для улучшения эксплуатационных свойств и увеличения объема смеси.
Жидкость. Вода используется для реакции с вяжущей частью добавки и способствует нормальному протеканию гидратации.

Роль вещества с вяжущими свойствами могут выполнять следующие типы сырья:

Портландцемент.
Известь.
Известково-цементная смесь.

Разбираясь, какой цемент лучше для кладки кирпича, необходимо учитывать тип задач, для которых он будет использоваться, и характеристики марки.

Цементный раствор для кладки кирпича должен содержать и дополнительные компоненты, в их числе:

Добавки для повышения морозостойкости. Их задача заключается в предотвращении кристаллизации жидкости под воздействием мороза и нормализации гидратации.
Пластифицирующие добавки. Способствуют удобоукладываемости рабочего состава и облегчают его эксплуатацию.
Отвердители. Улучшают процесс полимеризации вяжущих добавок и уменьшают период набора прочностных показателей.
Красители. С помощью цветных пигментов можно поменять гамму материала и улучшить эстетические свойства стены.

Конечная марка состава определяется пропорциями песка и цемента для кладки кирпича. По мере увеличения содержания песка марка снижается, а при увеличении доли цемента — повышается. Для замешивания растворов используют разные марки цементной-песчаной смеси для кладки кирпича, но наиболее часто встречается М75. В таком случае пропорции цемента и песка для кладки кирпича выбираются в соотношении 1:5:0,8.

Кладочный раствор может отличаться разным соотношением ингредиентов. Они выбираются с учетом назначения и сферы применения.

Известковый

Для возведения кирпичных заборов и стеновых конструкций принято использовать растворы для кирпичной кладки с высокой пластичностью. Поэтому в их состав добавляют известь, соединенную с песком. Сухие добавки тщательно перемешиваются, а потом заливаются жидкостью. Дальше ингредиенты еще раз перемешиваются до образования сметанообразной консистенции без комочков и твердых примесей.

Оптимальные пропорции выбираются из расчета 1 часть извести на 2-5 частей песка.

Цементный

Интересуясь, как приготовить раствор для кладки кирпича, пропорции песка и цемента нужно выбирать с учетом некоторых требований. В зависимости от марки второго компонента определяется соотношение ингредиентов: так, на 1 часть цемента может приходится 3-6 частей песка.

Цементно-известковый

Состав кладочного раствора на основе цементно-известковой смеси создается из следующих ингредиентов:

Гашеная известь, разведенная в воде до густого состояния. Известковую массу тщательно процеживают.
Сухой цемент на кладку и песок.

Каждая часть тщательно перемешивается. Наличие извести в составе цемента повышает пластичность смеси и позволяет использовать ее с любыми разновидностями кирпичей.

Простая смесь

Простую смесь создают на базе связывающей добавки и песка. В качестве первого может использоваться глина, но такой вариант востребован только для узкопрофильных задач.

Сложная смесь

Сложным замесом называются составы из разных добавок и вяжущей основы. К таковым относят цементно-известково-глиняные и другие растворы. Наличие глины в составе способствует легкой и аккуратной укладке.

Хранение

Кладочную готовую смесь рекомендовано хранить в сухом помещении, температура которого должна находиться в диапазоне от -40 до 40 градусов. Однако некоторым составам нестрашна ни влага, ни сильные морозы – они способны сохранять свои свойства при любых неблагоприятных внешних условиях. Индивидуальные условия хранения указываются на упаковке.

В зависимости от марки и назначения составляющих компонентов срок хранения смеси может варьировать от одного года и больше. Существуют огнеупорные смеси, срок хранения которых неограничен. Точная информация указывается в инструкции по применению.

Приготовленный раствор может храниться от 40 минут до суток – все зависит от назначения, а также составляющих ингредиентов.

На основе извести

Способ №4

Оптимальный состав готовой массы получается в следующих пропорциях – 3:1 (на 3 объема песка 1 объем цемента марки М 300 или 400). Перед смешиванием все компоненты просеиваются через мелкоячеистое сито. В глубокую емкость засыпается просеянный песок, добавляется цемент и перемешиваются до однородной массы. В конце добавляется вода.

Готовую смесь нужно довести до густой и тягучей консистенции. Определить подходящую густоту достаточно просто – состав должен оставаться подвижным, но при этом не стекать с лопаты при ее повороте до 45 градусов.

Чтобы возвести монолитный печник, рекомендуется использовать огнеупорную бетонную смесь в следующих пропорциях (части):

Цемент (М 400) – 1;
Щебень или гравий – 2;
Мелкозернистый песок – 2;
Песок из шамота – 0,4.

Чтобы печник имел прочный фундамент, рекомендуется подготовить раствор для кладки, состоящий из крупно фракционного гравия, песка, цемента (пропорции 3:3:1).

Для увеличения прочности можно использовать кварцевую крошку. Огнеупорная бетонная смесь получается крупно фракционной, повышенной плотности и водонепроницаемости.

Для правильного замеса на 25 кг готовой смеси требуется 10 литров воды. Оптимальный способ смешивания – механический при помощи бетономешалки. Готовый состав застывает быстро, поэтому рекомендуется использовать его сразу после приготовления.

Строительство печи имеет свои отличительные особенности в отношении правильного выбора состава и приготовления кладочного раствора. Для разных элементов конструкции используются различные составы.

Делаем известковый раствор

Из-за большого количества влаги глиняный раствор в этих частях отопительного устройства может трескаться. А известной более прочный. Этот вид растворы подходит для дымохода и фундамента.

Основной способ изготовления. Нужно взять три части воды и одну часть материала чтобы получить известковое тесто. Процесс гашения извести продолжается примерно две недели. В воздух выделяются опасные для здоровья пары, поэтому все работы нужно проводить в специальной защитной одежде. Сам раствор готовится так: часть известкового материала смешивается с тремя частями песка. Эта смесь разбавляется водой. Готовая консистенция должна напоминать сметану.
Добавление цемента. Чтобы готовое устройство отличалось прочностью, строители печей добавляют цемент. Сначала смешиваются сухие песок с цементом, потом добавляется известь и вода. Консистенция должна быть такая же, как у обычного строительного известкового раствора. Соотношения могут быть разными, значения можно взять из таблицы.

Факторы, влияющие на качество раствора

Этап приготовления раствора очень ответственный, от которого зависит качество и долговечность всей конструкции. На качество полученного раствора влияют некоторые факторы, которые можно исправить:

Жирность глины. Глина может быть тощей или жирной, при неправильном соотношении компонентов, раствор в процессе высыхания может крошится или трескаться. Чтобы этого избежать необходимо провести небольшое тестирование, для определения типа глины и количественного соотношения компонентов. Тестирование можно провести несколькими способами:

Из образцов глины, предварительно замочив их в воде, скатываются небольшие жгуты, диаметром 10 мм и длиной 10–15 см, которые наматываются на формочку диаметром 5–10 см. При использовании жирной глины, жгу будет постепенно растягиваться, без возникновения на нем трещин. В случае с тощей глиной, жгут также будет растягиваться, но при достижении уменьшенных параметров толщины, он быстро разорвётся.
Сделав глиняный замес сметанообразной консистенции, на 2 минуты в него погружается плоская планка из дерева. Если при извлечении планки на ней остался замес более 3 мм, то глина считается слишком пластичной и требует наличия большого количества песка. Если толщина слоя глины меньше 2 мм, то данный тип материала использовать не рекомендуется. Оптимальным вариантом является слой в 2–3 мм.

Засоренность глины и песка. Для замеса качественного раствора рекомендуется использовать только очищенный песок и глину.

Очистка песка производится следующим образом:

первым делом песок просевается через сито, для удаления крупных фракций мусора,
далее, делается подобие сочка для ловли рыбы, используя металлический круг и мешковину,
закрепив изделие на прочной подставке, внутрь насыпается песок,
при помощи шланга и большого напора воды проводится промыв песка,
Выполняется он до тех пор, пока вода, выходящая из сачка, не станет прозрачной.

Глину так же как и песок необходимо промыть, для этого проводятся такие манипуляции:

необходимое количество глины измельчается на мелкие фракции,
подготовленный материал засыпается в корыто, поставленное под наклоном 5–8 градусов, по отношению к полу. Глина засыпается на возвышенную его часть,
в нижней части корыта наливается вода до уровня расположения глины,
используя совок или лопату, производится омывание глины,
при образовании пастообразной субстанции она перекладывается в любую, ранее подготовленную емкость,
Процесс мытья нужно проводить до тех пор, пока не будет получено необходимого количества глины.

Правильная пропорция компонентов раствора. Для получения качественного раствора необходимо правильно подобрать пропорцию входящих материалов. Подбор проводится такими способами:

Производится замес глины и песка с водой в четырех емкостях. Первая емкость содержит компоненты глины и песка в соотношении 4:1, в последующих 2:1, 1:1 и 1:1,5. Все смеси разводятся до одинаковой консистенции, делается 4 шарика и раскатываются из них лепешки. После чего они выкладываются в одно место и выдерживаются до полного высыхания. Тот образец, который не подвергся растрескиванию и имеет однородный состав, обладает наиболее идеальным соотношением компонентов.
Следующий способ определить необходимую пропорцию компонентов, это сдавливание глиняных шариков на 1/3 их часть. При появлении трещин образец сразу удаляется. Остается тот образец, который максимально выдержал нажим без появления больших трещин.
И последняя проба, это испытание на прочность высохшего раствора. Для этого формируются шарики из четырех образцов смесей с разной пропорцией компонентов. Диаметр этих шариков в среднем составляет 5–10 мм. Далее, высушиваются на протяжении 10–12 дней и после полного затвердения их бросают с высоты одного метра. Те образцы, которые не разрушились при падении, и будут являться показателем для оптимальной пропорции песка и глины в растворе.

Классификация смесей

Приобретение готовых смесей для кладки каминов избавляет мастера от множества проблем. Чтобы получить раствор, нужно просто добавить определенное количество воды и тщательно перемешать в ней сухую фракцию. Подробный способ приготовления и пропорции указаны в инструкции. Смесь содержит все необходимые ингредиенты, точно рассчитанные по количеству.

Самостоятельное приготовление раствора в значительной степени сэкономит бюджет, так как суммарная стоимость всех материалов окажется ниже, чем цена за такое же количество магазинного средства. Но при приготовлении раствора никто не дает гарантий полного соблюдения пропорций. К тому же в фабричных материалах присутствуют различные добавки, которые позволяют усилить какое-либо свойство раствора.

Готовый состав от известного производителя

Каждый производитель готов представить три основных вида смесей для различных целей. Их состав имеет определенные различия, что сказывается на основных технических свойствах раствора.

Смеси на основе глины и песка применяются при кладке топки и стенок камина. Приготовленный раствор годится для кладки футеровки и обладает высокой степенью огнестойкости.
Добавив цемент в глину, можно повысить ее свойства адгезии. Использование извести придаст прочности кладке. Глиняно-известковые растворы применяют при возведении верхних рядов дымохода, где действие высоких температур не так явно выражено, зато добавляются агрессивные воздействия климата.
Цементные смеси с добавлением песка имеют высокий порог прочности. Такой состав идеален для заливки фундамента, на который будет приходиться вся физическая нагрузка от сооружения.

Некоторые смеси, используемые для внешней отделки, в своем составе имеют гипс. Но при выборе каждый должен ориентироваться на собственные силы, чтобы оценить оперативность выполнения работ. Существуют вещества с кардинально противоположными свойствами. Входящие в их состав пластификаторы не дают быстро застыть готовому раствору и позволяют мастеру корректировать кладку в течение определенного времени.

Уровень жирности глины

Для проверки раствора лепят шарик и придавливают его Глина – микрозернистый минерал сложного состава. Отличается эластичностью, водостойкостью, хорошей адгезией к камню. Для кладочного раствора берут красную глину. Материал предварительно очищают.

Главная характеристика минерала – жирность. Этот параметр определяет качество будущей печки. Излишне жирная при застывании активно испаряет влагу и растрескивается. Со временем такой раствор выкрашивается. Чересчур тощий материал недостаточно пластичен и не скрепляет кирпичи.

Прежде чем замесить глину для печи, определяют ее жирность. Есть несколько способов:

Горсть сухого материала замачивают водой и разминают в кулаке. Если состав принял консистенцию пластилина – глина жирная. Если рассыпается в крошку – тощая.
Смешивают минерал с водой – на 0,5 л 100–150 мл воды, замешивают и делают шарики в 45–50 мм. Один из них расплющивают в лепешку. Поделки оставляют высыхать 2–3 дня. Если по прошествии 3 дней сформировались трещины – глина слишком жирная. Если уронить шарик с 1 м на пол, и он не разобьется – жирность минерала в норме. Если разобьется – чересчур тощая.
Самый точный способ: из глиняного теста делают шарик и сдавливают между двумя дощечками, пока на нем не образуются трещины. По их величине судят о минерале. Если шарик рассыпается даже при небольшом сжатии – тощая. Если тонкие трещинки появляются, когда шарик сжат наполовину – материал жирный. Оптимальной считают глину, шарики из которой дают трещинки при сплющивании на 1/3.

Глиняно-шамотный огнеупорный состав

Шамот — это белая каолиновая глина прошедшая термическую закалку под воздействием высоких температур. Цвет ее — кремово-белый либо серо-коричневый.

Подходит для любой области печи от опечья до конца «тела», однако стоит дорого и используется с шамотными песком и кирпичом из-за одинакового коэффициента температурного расширения, поэтому на него выкладывают обычно только топливники в высокотемпературных устройствах и для долговечности конструкции в любой печи.

Преимущества:

Жаропрочность до 1800 градусов;
Надежность в эксплуатации.

Минусы — высокая стоимость компонентов, невозможность изготовления в домашних условиях.

Можно приобрести в любом специализированном магазине. Разумеется, на упаковке указано как правильно его наводить, но если такой информации нет — инструкция ниже.

Если вы покупаете готовую смесь, берите ту, на которой указано, что она состоит из шамотной глины и такого же песка фракции до 0,5 мм.

Для приготовления:

Засыпьте порошок в емкость;
Залейте чистой водой, пока порошок полностью под ней не скроется;
Оставьте в таком виде на 3 дня периодически помешивая;
По прошествии этого времени как следует размешайте смесь;
По необходимости добавьте воду или порошка столько, чтобы при размешивании получилась консистенция густой сметаны.

Смешивайте каолин исключительно с шамотным песком, так как у них одинаковое температурное расширение.

Какие растворы применяются при кладке отдельных элементов печи из кирпича

Выбор раствора для работы необходимо осуществлять в зависимости от того, для кладки какой именно части печки он будет применяться. Используя схему, размещенную ниже, подробно рассмотрим каждую из них.

Общая структурная схема стандартной печной кладки

Железобетонное основание печного фундамента, которое также называют подушкой либо корнем. Изготавливается по стандартной технологии, однако, в обязательном порядке, во избежание неприятных последствий, должен быть физически отделен от фундамента самого дома. Необходимость соблюдения данного условия объясняется различиями в степени усадки здания и печи в нем.
Гидроизоляционная прослойка. Для ее создания прекрасно подойдет рубероид, который нужно постелить поверх фундамента в несколько слоев.
Собственно, сам печной фундамент. Поскольку он не подвергается мощному тепловому воздействию, то при кладке не требует применения особо термоустойчивых смесей. В то же время, от качества сборки данного элемента печи зависит надежность всей конструкции. Известны случаи, когда из-за ошибок при кладке фундамента приходилось полностью разбирать печь переделывать ее по-новому. Для работы используются сложные, трех- и более компонентные цементно-известковые смеси. Ну а в качестве основного стройматериала красный полнотелый кирпич здесь подойдет лучше всего.
Слой теплоизоляции с противопожарной отмосткой. Изготавливается из минерального картонного либо асбестового листа, на который кладут поверх лист железа, прикрывая всю конструкцию финишным слоем из войлочного полотна, пропитанного так называемым глиняным молоком (это раствор из очень жидко разведенной глины, как его приготовить — мы расскажем ниже).
Теплообменник, накапливающий выделенную при горении дров энергию. Является одной из основных частей так называемого тела печи. Во время растопки редко нагревается выше шестисот градусов, но зато подвергается очень активному влиянию со стороны выделяемого при горении дыма и прочих газообразных веществ. Нередки случаи, когда на внутренней поверхности теплоаккумулирующей кладки оседает разрушительный кислотный конденсат. Кирпич здесь используют специальный: печной, марки М150, керамический полнотелый красного цвета. Скрепляют кирпичи между собой простым однокомпонентным раствором глины. Следует заметить, что термин «простой» относится только к составу строительной смеси. Ее приготовление – довольно трудоемкий процесс, особенности которого мы рассмотрим ниже.
Жаровая часть тела печки называемая также топочной. Подвергается среднему химическому влиянию газов, но разогревается до очень высоких температур, вплоть до 1200 градусов. Для кладки используют так называемый шамотный кирпич и огнеупорный раствор глиняно-шамотного типа.
Исток дымохода. Его изготавливают из того же кирпича и скрепляют тем же раствором, который указан в пункте №5, поскольку данный элемент печи подвергается аналогичному температурному и химическому влиянию, как и теплоаккумулирующая часть ее тела.
«Распушка» печного дымохода. Ее задача – создать гибкое механическое соединение, связывающее потолочное перекрытие и непосредственно дымоход. Позволяет избежать ситуации, при которой возможна просадка потолка. Ремонтировать распушку можно отдельно, она не требует полной разборки всей конструкции. Кирпич для кладки берут стандартный печной, а раствор известкового типа идеально подходит для кладки этой части печи.
Противопожарная разделка – это специальный металлический ящик, наполненный невоспламеняющимся теплоизоляционным веществом.
Труба дымохода. Данный элемент подвержен воздействию ветра и атмосферных осадков. Нагревается слабо, посему трубу кладут из стандартного красного кирпича. Впрочем, для большей надежности и термостойкости пользуются известковым раствором.
Распушка трубы дымохода (11). Она изготавливается из тех же материалов, которые применяются при кладке основной части трубы.

Вид смеси	Краткое описание физических и эксплуатационных характеристик
Готовые составы	Современные смеси, в состав включается порошок шамотной глины, песок и пластификаторы. Продаются в мешках, просты в приготовлении, очень эффективно выполняют свои задачи. Единственный недостаток – относительно высокая стоимость. Но для печей не требуется много смеси, цена раствора не оказывает заметного влияния на смету объекта.
Глиняные растворы	Делаются самостоятельно. Мастер должен иметь большой практический опыт для правильного выбора глины и песка, определения оптимальной рецептуры и т. д. Это традиционный раствор, при соблюдении рекомендаций полностью отвечает существующим требованиям государственных нормативных актов. Что касается эксплуатационных характеристик, то они удовлетворяют пользователей по всем параметрам.

Чем можно заменить глину при кладке печи

Приготовление глиняного раствора – это трудоемкий процесс, требующий существенных затрат по времени. От мастера потребуется набрать глины в карьере, удалить крупные частицы и вкрапления, а также затворить материал в воде на несколько суток.

Неудобства привели к поискам альтернативных смесей для кладки кирпича. На самом деле, существует несколько типов растворов, способных заменить глину.

Альтернативная смесь для кладки печи из кирпича применяется при кладке:

Оголовка трубы.

Шейки дымохода.

Проходки через плиты перекрытия и кровлю.

Первый и второй ряд кладки.

Монолитный фундамент.

Компоненты для раствора – известь, цемент и шамотный песок, подбираются отдельно, в зависимости от интенсивности нагрева кладки. При изготовлении частей дымохода, в раствор для кладки печей рекомендуется добавлять жидкое стекло, увеличивающее прочность и обеспечивающее гидроизоляцию, и устойчивость к кислотной среде.

Известково-песчаный кладочный раствор

Состав кладочного раствора состоит из известкового теста и песка. Рекомендуемые пропорции 1 к 2; 1 к 4; 1 к 5. Соотношение подбирается индивидуально, в зависимости от жирности извести. Известково-песчаный раствор применяется для кладки первого и второго рядов печи.

Состав обладает следующими свойствами:

Способность выдерживать нагрев до 500°С.

Высокая прочность.

Не впитывает влагу. Устойчив к пропусканию дымовых газов.

Во время замешивания раствора, запрещается использовать негашеную известь. Материал вступает в реакцию с водой, что приводит к разрыву свежей кладки.

Цементно-песчаная смесь для кладки

ЦПС – цементно-песчаная смесь, имеет высокую прочность, но отличается незначительной эластичностью. При нагреве кирпича во время топки, швы трескаются. По этой причине, использовать цементный раствор для кладки печи не рекомендуется.

Цементно-песчаную смесь применяют для приготовления фундамента, а также кладки оголовка дымохода. На этих участках не наблюдается сильной термической нагрузки. Одновременно, оголовок дымохода и фундамент, испытывают сильное механическое воздействие, поэтому к кладочной смеси предъявляют требования, связанные с прочностью.

Цементно-шамотная кладочная смесь

Особый вид раствора – по своим характеристикам немного уступает шамотной глине. Характеризируется следующими параметрами:

Жаростойкость.

Огнеупорность, достаточная для изготовления топочной камеры.

Газоплотность, сопоставимая с глиняным раствором.

После того как был добавлен цемент в глину, потребуется выработать раствор в течение 45 минут. По истечению данного времени, происходит схватывание и быстрое затвердение смеси.

По стоимости, раствор обходится достаточно дорого, особенно, если шамотный песок покупается, а не заготавливается самостоятельно.

Цементно-известковая смесь

В составе цементно-известкового раствора, приветствует очищенный песок, цемент и известь. Тщательно подбирают пропорции, которые меняют, в зависимости от применения состава. Для цемента М400, соотношение известкового теста и песка, составляет 1*0,2*3.

Цементно-известковая смесь используется нечасто. В основном, для укладки первых двух рядов кирпича. Допускается применение для кладки уличных печей с небольшой интенсивностью нагрева (облицовке варочной поверхности или установке металлической модели).

Раствор для кладки печи из кирпича, состав и его пропорции

Общая характеристика глиняного раствора для кладки печей
