Распределительный коллектор отопления: сущность, разновидности, сборка своими руками

Комплектующие и правила пайки труб из полипропилена

Виды фитингов для полипропиленовых труб

Соединение полимерных труб может выполняться нескольким способами – пайкой, разъемными или неразъемными фитингами, склейкой. Для установки водяного отопления своими руками из полипропилена лучше всего подойдет диффузионная сварка. Основным соединительным элементом в этом случае являются фитинги.

Важно, чтобы качество приобретаемых компонентов не уступало трубам. Все фитинги для труб из полипропилена для отопления не имеют армирования. Это компенсируется более толстой стенкой

Они отличаются внешним видом и областью применения:

Это компенсируется более толстой стенкой. Они отличаются внешним видом и областью применения:

• Муфты. Предназначены для соединения отдельных труб в единую магистраль. Могут быть как одного диаметра, так и переходными для состыковки трубопроводов с разливным сечением;
• Уголки. Область применения – изготовление угловых участков магистралей;
• Тройники и крестовины. Необходимы для разделения магистрали на несколько отдельных контуров. С их помощью делается коллектор для отопления из полипропилена;
• Компенсаторы. Горячая вода провоцирует температурное расширение трубопроводов. Поэтому перед тем как спаять отопление из полипропилена следует установить компенсационные петли, которые не дают появиться поверхностному натяжению в магистрали.

Перед началом процесса пайки рекомендуется рассчитать количество всех расходных материалов: труб, фитингов и запорной арматуры. Для этого составляется схема теплоснабжения с указанием комплектации каждого узла.

Во время монтажа отопления из полипропилена необходимо применять специальный тип запорной арматуры, предназначенной для пайки.

Самостоятельная пайка полипропиленовых труб

Набор инструментов для пайки полипропиленовых труб

Для того чтобы сделать отопление из полипропилена следует приобрести минимальный набор инструментов. В него входят паяльник для труб, специальные ножницы и торцеватель. Последний необходим для зачистки патрубков от армирующего слоя в районе пайки.

Перед пайкой отопления из полипропилена следует отрезать нужный размер трубы. Для этого предназначены специальные ножницы с основанием для патрубка. Они обеспечат ровный срез без перекоса.

Для самостоятельного монтажа отопления из полипропилена потребуется выполнить следующие действия:

1. Обезжирить место пайки на патрубках.
2. С помощью торцевателя удалить армирующую прослойку из зоны нагрева.
3. Включить паяльник и выставить его на определенную температуру.
4. После нагрева зеркала установить патрубок и муфту в насадки. Нельзя делать осевые вращения во время нагрева полипропилена.
5. После определенного промежутка времени состыковать патрубок и муфту между собой.
6. Дождаться окончательного остывания.

Порядок пайки полипропиленовых труб

По такой технологии можно сделать надежную систему отопления из полипропилена своими руками. Преимущество данного метода заключается в возможности осуществления пайки на уже смонтированных участках магистрали. Таким способом можно оперативно выполнять ремонт отопления частного дома своими руками из полипропилена.

Важным моментом во время самостоятельной пайки водяного отопления из полипропилена является время нагрева заготовок. Оно зависит от диаметра трубы и толщины стенок. При недостаточном расплавлении материала процесс диффузии будет низок, что со временем приведет к расслоению стыка. Если же перегреть патрубок и муфту произойдет испарение части материала, и как следствие – сильное уменьшение наружных габаритов. Поэтому для монтажа отопления из полипропилена следует придерживаться рекомендуемого времени нагрева пластика в зависимости от его диаметра и толщины стенки.

Таблица для пайки полипропиленовых труб

Во время самостоятельной установки из полипропилена своими руками необходима хорошая вентиляция в помещении. При испарении пластика его летучие компоненты могут попасть в органы дыхания.

Для небольшого объема работ можно приобрести непрофессиональный паяльник стоимостью до 600 руб. С его помощью можно спаять систему теплоснабжение из полипропилена для небольшого дома или квартиры.

Что входит в состав коллекторной системы

Коллектор является наиболее ответственным и сложным прибором отопительной системы, типовое устройство для подключения контуров теплых полов состоит из следующих основных узлов:

• Подающая гребенка – представляет собой горизонтальную трубу с отводами для подключения контуров отопления, в зависимости от конструкции располагается выше или ниже обратного коллектора.
• Обратная гребенка – изделие является зеркальным отображением предыдущей детали, имеет аналогичные размеры основного канала и количество входных штуцеров.
• Расходомеры – элементы устанавливаются в отводы подающего коллектора, имеют прозрачный корпус, на стенки которого нанесены деления с цифровым обозначением. Помещенный внутри корпуса стержень с индикаторной головкой указывает на объем теплоносителя, проходящего по контуру.
• Запорные клапаны – обычно элементы размещают в обратной гребенке и закрывают колпаками плавной регулировки.
• Воздухоотводы – монтируют на подающей и выходной гребенках, при помощи устройств стравливают воздух из коллекторных планок в автоматическом или ручном режиме.
• Терморегулятор – прибор с выносным датчиком, закрепленным на гибкой трубке, его размещают на входе в коллектор, где он обеспечивает возможность регулировать температуру теплоносителя, которая в контуре теплого пола не должна превышать 55 С.

Рис. 3 Коллектор – конструктивное устройство и основные узлы

• Циркуляционный электронасос – входит в комплектацию некоторых моделей, прибор обеспечивает движение теплоносителя по трубопроводу коллекторной системы с определенным давлением. Агрегат устанавливается дополнительно с электронасосом, обеспечивающим циркуляцию по контуру отопления всего дома.
• Температурные цифровые датчики – устанавливаются в отдельные модификации, измерительные приборы в подающей и обратной линии позволяют контролировать температуру. Это помогает оптимально настроить петлю для обеспечения наилучшей теплоотдачи и эффективности, которая наблюдается при разнице в 10 С.
• Термодатчик – некоторые коллекторные схемы имеют в своем составе термостатический датчик, который при превышении температуры теплоносители более 55 С. размыкает цепь питания компрессионного электронасоса.
• Байпас – иногда в коллекторную систему устанавливают перемычку, соединяющую подающую и отводную гребенки, элемент предназначен для подмешивания охлажденного теплоносителя к поступающей на вход коллектора горячей воде.

Рис. 4 Различные виды гребенок

Преимущества использования коллектора

Распределительная гребенка после своего появления сразу же обрела множество пользователей, благодаря ряду очевидных преимуществ:

1. Ввиду полной изолированности каждого отопительного контура, отдельными элементами можно управлять независимо от остальных элементов. Владелец дома самостоятельно регулирует и задает температуру в отдельной комнате (спальня, кухня, прихожая, гостиная). Если же в квартире появляется временно нежилая комната, можно вовсе отключить систему отопления на ограниченной площади.
2. Появление распределительного блока позволило существенно снизить затраты в отопительный сезон, при этом повысив эффективность работы контуров. В теплые зимние месяцы (регионы с умеренным климатом, южные территории) можно частично отключить батареи от подачи теплоносителя.
3. При смене контуров и всей системы отопления можно использовать трубы гораздо меньшего диаметра, что также позволяет сэкономить на затратах.
4. При помощи гидрострелки можно обустроить несколько изолированных контуров с различными показателями прогрева.

Виды коллекторов для отопления

Прежде чем сделать коллектор системы отопления своими руками необходимо определиться с его функциональной нагрузкой. Эта конструкция может быть установлена в нескольких местах теплоснабжения. От этого будет зависеть ее комплектация, габаритные размеры и уровень автоматизации работы.

Коллектора в системе теплый пол

До того как собрать коллектор отопления, выполняется его расчет, определяется место установки. Фактически для работы системы необходимо две конструкции. Гребенка от подающей трубы распределяет горячий теплоноситель по контурам отопления. Обратные полипропиленовые коллекторы для отопления являются точкой сбора остывшей воды для ее дальнейшей транспортировки в теплообменник котла.

Самодельный коллектор отопления может понадобиться в двух случаях – для системы водяного теплого пола или при организации традиционного теплоснабжения с радиаторами. Они отличаются габаритами и комплектацией:

• Гребки для котельной. Для этого применяют сварные коллектора для отопления, изготавливаемые из труб большого диаметра до 100 мм. В подающей гребенке монтируют циркуляционные насосы и регулирующую арматуру. Для комплектации обратного кольцевого коллектора отопления используют отсекающие шаровые краны;
• Гребенки для теплого пола. Помимо вышеописанных компонентов используется смесительный узел. Он позволяет сэкономить расход теплоносителя. Дополнительно рекомендуется применение коллектора отопления с расходомерами.

Для каждого варианта предусмотрена своя схема установки и правила эксплуатации. Корректный монтаж коллектора отопления выполняется только после детального расчета всех параметров теплоснабжения. Еще одним отличием является количество установленных циркуляционных насосов. В гребенке для котельной ими комплектуется каждый контур. Для локального вида коллекторов отопления в системе теплого пола предусмотрен монтаж только одного насоса.

Материал изготовления гребенки может отличаться от трубопроводов. Корректное подключение коллектора отопления в этом случае делается с помощью специальных переходников.

Варианты укладки трубопровода

Основные схемы укладки труб при монтаже – зигзагообразная и спиралевидная улитка, последняя обеспечивает более равномерный прогрев и считается лучшей по эффективности. При разводке труб следует выдерживать определенное расстояние между участками, оно зависит от схемы раскладки и толщины стяжки, его типовое значение для обычной толщины цементно-песчаного слоя лежит в диапазоне 150 – 200 мм.

Распределительный коллектор является основным узлом в индивидуальной системе отопления, содержащей два или более контура теплых полов, он выполняет функции раздачи и смешивания теплоносителя для снижения его температуры. При монтаже трубопровод из сшитого или термостойкого полиэтилена размещается под стяжкой в виде зигзага или улитки и подключается к гребенкам при помощи Евроконусов, обеспечивающих быстрое и герметичное соединение.

Какие распределительные гребенки бывают

Производители предлагают множество моделей коллекторов. Среди них можно встретить устройства с максимальным набором элементов. Подающая часть оснащена расходомерами, регулирующими поток теплоносителя в каждой петле, для более равномерного его распределения. На обратке смонтированы термодатчики для контроля за температурой каждого отопительного прибора. Система позволяет автоматически контролировать нагрев каждого радиатора. Стоимость такой распределительной гребенки отопления достаточно высока.

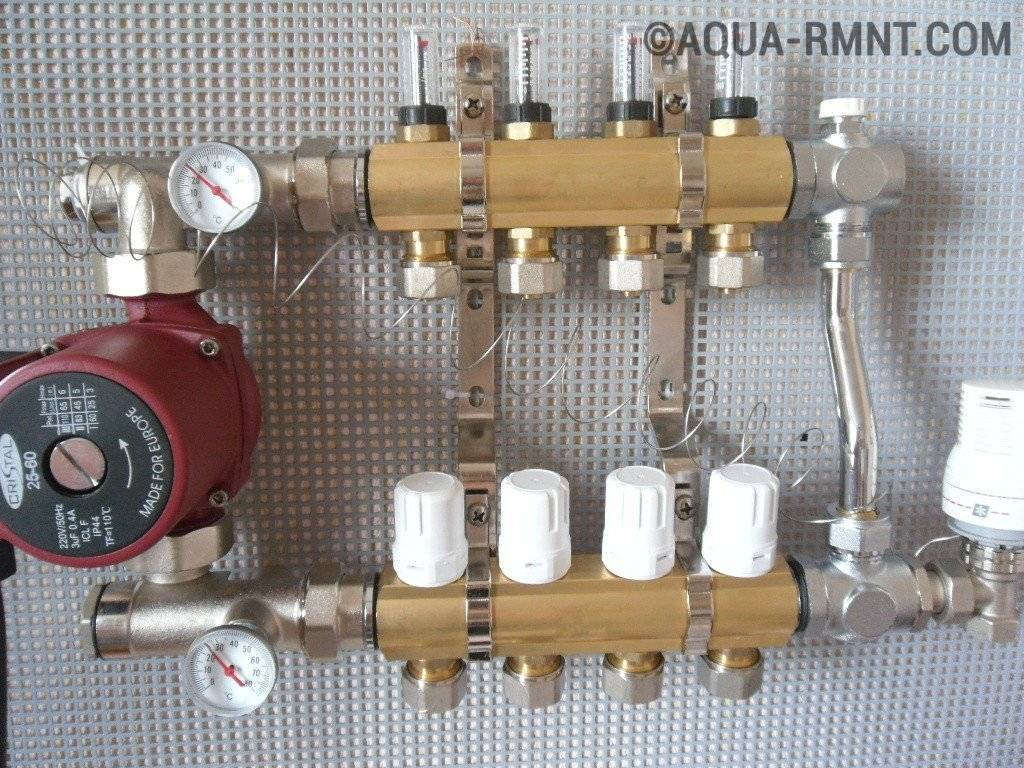

Коллекторный блок с максимальным набором функциональных элементов. Подающая часть оборудована расходомерами, регулирующими подачу и напор теплоносителя. На обратном коллекторе установлены термодатчики

Можно подобрать и более простые варианты. Например, латунный элемент с дюймовым проходом. Устройство имеет заглушки на обратном коллекторе, что позволяет при необходимости установить дополнительные приборы. Существуют литые детали и самые простые – с цанговыми зажимами для металлопластиковых труб. Это самый дешевый и проблемный вариант. Устройство часто «страдает» от возможного подтекания теплоносителя на участке соединения вентиля, что связано с быстрым износом уплотнителя, поменять который можно далеко не всегда.

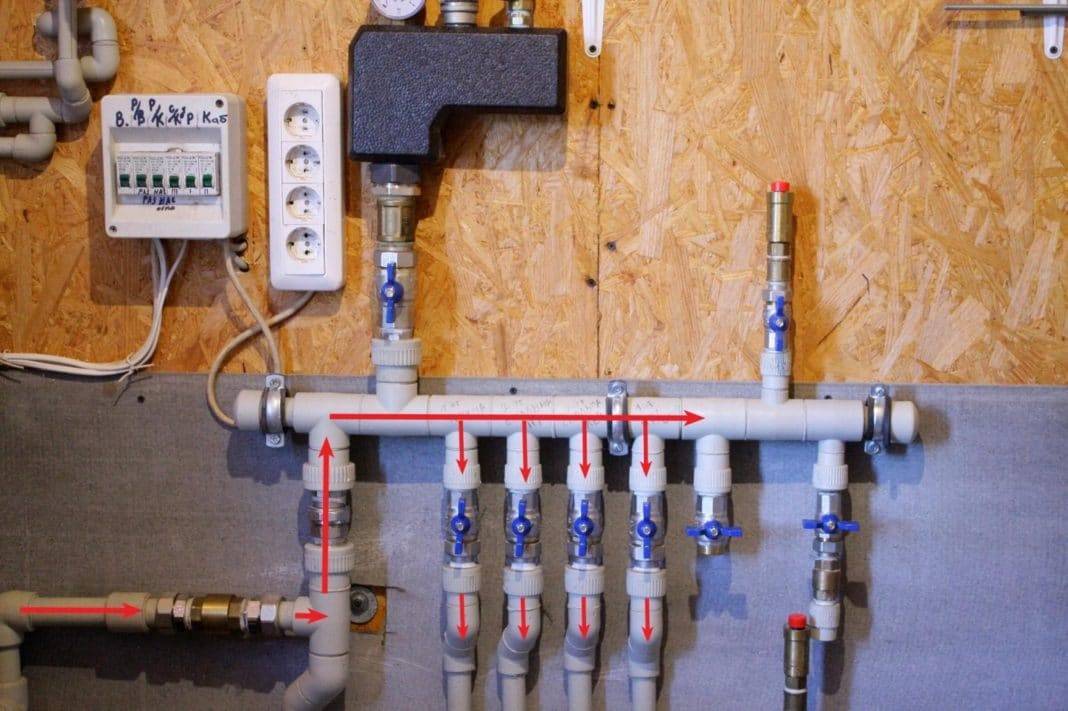

Народные умельцы частенько самостоятельно изготавливают распределительные гребенки. Пожалуй, лучшим из всех вариантом можно считать трубу из нержавейки нужного диаметра, к которой приварены выходы. Но, несмотря на всю свою простоту, это достаточно дорогое удовольствие. И не только из-за стоимости трубы. Понадобится установить еще очень много дополнительных элементов, чтобы получить полноценное оборудование. Поэтому многие пользуются наиболее бюджетным вариантом – коллектором для отопления, собранным из полипропиленовых тройников, нужного размера вентилей и т.п.

Самый доступный и недорогой коллектор. Самостоятельно собран из полипропиленовых тройников, вентилей нужного размера, труб и других необходимых деталей

Зачем нужен распределитель

Коллектор отопления представляет собой простое устройство, состоящее из участка трубы с несколькими патрубками, к которым подводятся все отопительные контуры. С помощью распределительной гребенки можно одновременно подключить к тепловому носителю несколько потребителей:

• радиаторы отопления во всех помещениях
• теплые полы
• бойлер для горячего водоснабжения
• конвекторы и другие устройства

Основная задача, которую выполняет распределитель отопления, кроется в самом названии – он равномерно передает тепло от отопительного котла ко всем нагревательным элементам. При этом устройство поддерживает во всех помещениях одинаковую температуру.

Все распределительные коллекторы снабжены запорной арматурой. Она устанавливается либо на самом устройстве, либо на трубе, которая соединяется с выводным патрубком.

При возникновении аварийной ситуации (прорыв трубы или подтекание воды в местах соединений), шаровыми кранами, установленными на коллектор котла, перекрывают поврежденный контур, не отключая всей системы отопления и сохраняя тепло в доме. Кроме того при помощи такого крана регулируют температуру в отдельных помещениях.

В частных домах, имеющих больше одного этажа, коллекторы устанавливают на каждом этаже, что позволяет отключать отопление в неиспользуемых временно комнатах, тем самым экономя топливо.

Распределитель для отопления состоит из 2-х расположенных параллельно гребенок. Одна из них устанавливается на выходе теплоносителя из отопительного котла, а ко второй подводится обратный контур системы.

Устройство коллекторной системы

Основой схемы коллекторного отопления и главным рабочим органом является распределительный узел, именуемый в простонародье гребенкой системы.

Это особый вид сантехнической арматуры, который призван распределять теплоноситель по независимым кольцам и магистралям.

В состав коллекторной группы входит также: расширительный бак, циркуляционный насос и приборы группы безопасности.

Коллекторный узел для отопительной системы двухтрубного типа состоит из двух составляющих частей:

• Входной – он подключается к нагревательному агрегату через подающую трубу, принимает на себя и распределяет разогретый до необходимой температуры теплоноситель по контуру.
• Выходной – он подключен к обратным патрубкам независимых контуров, отвечает за сбор остывшей воды «обратки» и перенаправления ее в отопительный котел.

Главное отличие коллекторной разводки отопления от традиционного последовательного подключения устройств в том, что каждый отопительный прибор в доме имеет независимую подводку.

Такое конструктивное решение дает возможность управлять температурой каждой батареи в доме, а в случае надобности и вовсе отключать ее.

Нередко при проектировании отопления применяют смешанный тип разводки, при которой к узлу подсоединяют несколько контуров, управление каждым из которых осуществляется независимо. Но внутри контура отопительные приборы присоединены последовательно.

Гребенка представляет собой отрезок толстой трубы, оборудованный одним входом и несколькими выходами, количество которых определяется числом подключаемых контуров

Как сделать распределительный коллектор отопления своими руками?

В основу проекта изделия закладывается количество используемых отопительных контуров

Нужно принять во внимание место расположения нагревательного котла, специфику патрубков, особенности отопительных и косвенных контуров, планы по возможному увеличению их количества в будущем, точки распределения тепла

Пример распределительного коллектора отопления своими руками

При составлении проекта также необходимо учитывать, что каждый контур имеет две трубы – для подачи и обратки. Нужно будет отметить и дополнительное оборудование – сливной кран, расширительный бачок, группу термостатов, заполняющий кран, клапан подпитки.

Следующий этап – пространственное моделирование. Придется прикинуть специфику подключения труб к коллектору, обычно на торцах формируются отводы для косвенного нагрева и соединения с твердотопливным котлом, для электрических и газовых настенных котлов патрубок врезается сверху. Вся собранная информация учитывается при составлении чертежа коллектора (здесь пригодится миллиметровая бумага). Между соседними патрубками нужно выдержать расстояние от 10 см, как показывает практика, максимум – 20 см.

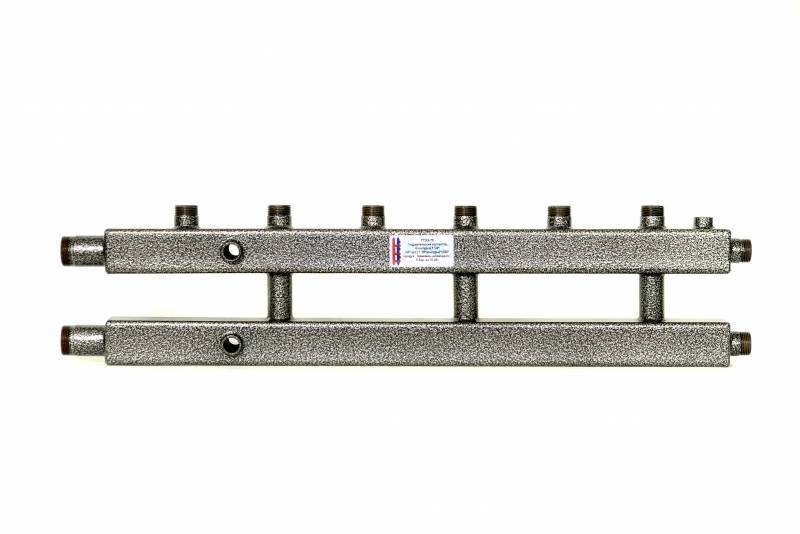

Самый удобный материал для самостоятельной сборки гребенки – трубный профиль квадратного или обычного сечения. Для выполнения разметки желательно подготовить линейку, штангенциркуль, керн. С помощью газового резака выполняются отверстия, в которые в дальнейшем будут врезаны патрубки. В данные посадочные места нужно вставить обрезки труб, оснащенные резьбой.

Заготовки фиксируются сваркой – сперва черновой, вторым приемом обрабатывается весь периметр. Далее нужно оснастить получившийся корпус кронштейнами для навешивания гребенки на стену. Стыки необходимо зачистить от ржавчины и окалины. Конструкцию покрывают обезжиривающим составом, последовательно наносят краску и лак.

Через 2-3 дня, когда слои краски полностью высохнут, коллектор можно вмонтировать на подготовленное место и соединить с входящими, исходящими контурами. В результате образуется эффективный инструмент, способный полноценно координировать сложную отопительную систему частного домовладения.

https://youtube.com/watch?v=rGwgnHHM4oU

Что такое распределительный коллектор отопления

Распределительные коллекторы STOUT применяются в системах «тёплый пол»

Распределительный коллектор отопления — это металлическая гребёнка оборудованная множеством выводов предназначенных для подключения к ней всех отопительных приборов дома, с целью регулирования объёма, температуры и давления подачи теплоносителя. Другими словами, такое устройство централизованно контролируют все отопительные процессы в каждой отдельной комнате жилого пространства. Распределительный коллектор приспособлен к системе «тёплый пол». различным радиаторам и конвекторам, а также к панельному способу отопления.

Кстати, одними из наиболее приспособленных для нашей страны коллекторов являются изделия европейского бренда STOUT. Коллекторы производятся на высокотехнологичном оборудовании на заводе в Италии. Строгий контроль качества на всех этапах производства позволяет потребителю быть полностью уверенным в качестве.

Коллекторы STOUT производятся на тех же заводах, где и изделия от именитых брендов сегмента «премиум», однако стоят существенно дешевле. Экономия достигается за счет отсутствия необходимости переплачивать за «раскрученность» бренда и его «статусность».

STOUT — гарантия качества

Видео: разновидности коллекторов STOUT

Устройство состоит из двух взаимосвязанных частей, а именно подающего и возвратного коллектора, которые объединены в один блок. Действие первого направлено на непосредственный контроль подачи горячей воды ко всем действующим контурам, которые в случае необходимости можно полностью перекрыть специальными клапанами. Обратный коллектор необходим для пропорционального обогрева каждой комнаты. что достигается путём сбалансирования уровня давления в каждой ветке.

В больших частных домах, где имеется два и более этажа, отдельные коллекторы устанавливаются на каждый из них. Такая система очень удобна, ведь она позволяет регулировать температуру на каждом этаже и в каждой комнате. А в случае каких-либо ремонтных работ достаточно просто отключить необходимый контур, сохранив работу отопления во всём остальном доме.

Виды гребенок для отопления

В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:

• коллектор для котельной;
• гидрострелка;
• локальные гребенки.

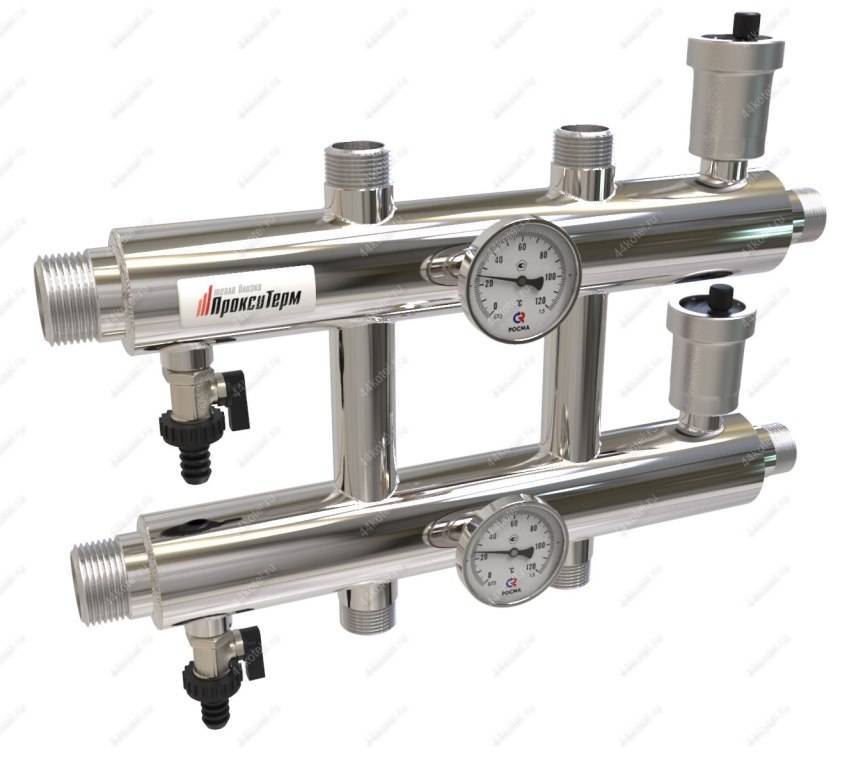

Распределительный коллектор отопления для котельной

Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.

В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.

Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.

Гидрострелка

Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.

Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.

Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:

Распределительная гидрострелка позволяет:

• не допускать резких колебаний температур, снижающих ресурс системы;
• сохранять объем воды в теплообменнике котла на постоянном уровне;
• поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.

Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.

Гребенка для отопления

Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).

Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.

Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.

Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.

И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.
