Эффективные методы расчета радиаторов отопления

Отопление загородного дома электричеством

Для подобного расчета, при отоплении электричеством, помимо основных параметров введите цену тарифа за электроэнергию. Это облегчит расчет при постоянно меняющихся тарифах.

Калькулятор расхода газа

Калькулятор расхода газа поможет определить примерное количество газа, природного или пропан-бутана, необходимого для обогрева всей площади помещений, при изменении температур (температуры берутся в соответствии с нормами). При расчете отопления природным газом, цена уже внесена в таблицу, изменить не получится.

Достоинства:

• автоматический процесс вычислений;
• простота и удобство использования;
• работает онлайн;
• мгновенный результат;
• выбор необходимых элементов для обогрева (трубы, радиаторы, котлы).

Недостатки:

• неточность (дает приблизительный результат);
• большое влияние на результат температурного режима (вычисления делаются на основе нормативных данных по температуре в определенных районах, которая отличается от реальной на несколько градусов).

После предварительного вычисления на калькуляторе, закажите выезд профессионалов для детального рассмотрения отапливаемого помещения, точного определения стоимости обогрева и необходимых комплектующих узлов для бесперебойной работы оборудования.

При вычислении показателя учитывайте коридоры и помещения, в которых не будут установлены приборы обогрева, но также нуждающиеся в отоплении (коридор; кладовая; прихожая).

Дополнительные параметры

Выполнив расчет, следует провести корректировку полученного результата, принимая во внимание особенности комнаты. Они должны учитываться следующим образом:

• для комнаты, являющейся угловой, с одним окном при расчетах к полученной мощности батареи необходимо добавить 20% дополнительно;
• если в помещении имеется два окна, то должна быть выполнена корректировка в сторону увеличения на 30%;
• в случаях, когда монтаж радиатора выполняется в нише под окном, его теплоотдача несколько снижается. Поэтому необходимо добавить к его мощности 5%;
• в комнате, в которой окна выходят на северную сторону, к мощности батареи необходимо дополнительно добавить 10%;
• украшая батарею в своей комнате специальным экраном, следует знать, что он крадет у радиатора некоторое количество тепловой энергии. Поэтому дополнительно необходимо прибавить к радиатору 15%.

Тип радиатора

Если систему отопления будет комплектоваться секционными радиаторами, в которых осевое расстояние имеет высоту 50 см, то расчет секций радиаторов отопления особых затруднений не вызовет. Как правило, солидные производители имеют собственные сайты с указанием техническим данных (включая тепловую мощность) всех моделей. Иногда вместо мощности может указываться расход теплоносителя: перевести его в мощность очень просто, ведь потребление теплоносителя 1л/мин соответствует примерно 1 кВт. Чтобы определить осевую дистанцию, необходимо замерить расстояние между центрами трубы подачи до обратки.

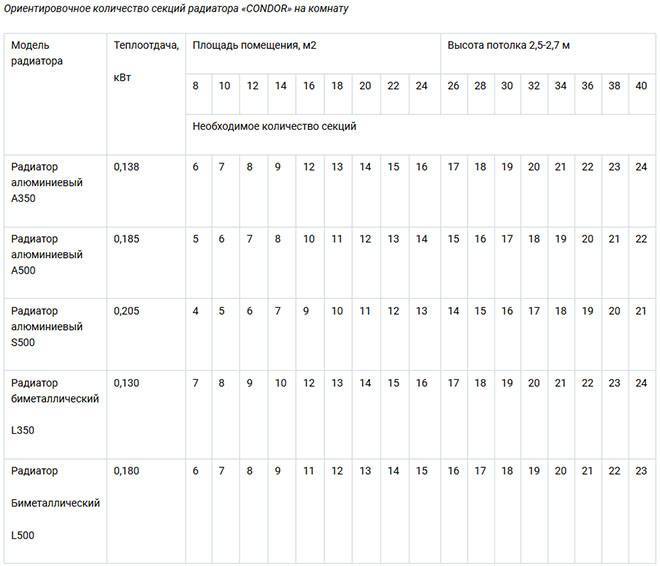

Для облегчения задачи множество сайтов оснащены специальной программой по калькуляции. Все, что необходимо для расчета батарей на комнату – внести ее параметры в указанные строки. Нажав поле «Ввод», на выходе мгновенно высвечивается число секций выбранной модели

Определяясь с типом обогревательного прибора, берут во внимание разницу тепловой мощности радиатора отопления по площади, в зависимости от материала изготовления (при прочих равных условиях). Облегчит понимание сути вопроса простейший пример расчета секций биметаллического радиатора, где в учет берется только площадь помещения

Определяясь с количеством биметаллических нагревательных элементов со стандартной межосевой дистанцией в 50 см, за отправную точку берут возможность обогревания одной секцией 1,8 м2 жилища. В таком случае для комнаты 15 м2 потребуется 15:1,8 = 8,3 шт. После округления получаем 8 шт. Схожим образом проводится расчет батарей из чугуна и стали

Облегчит понимание сути вопроса простейший пример расчета секций биметаллического радиатора, где в учет берется только площадь помещения. Определяясь с количеством биметаллических нагревательных элементов со стандартной межосевой дистанцией в 50 см, за отправную точку берут возможность обогревания одной секцией 1,8 м2 жилища. В таком случае для комнаты 15 м2 потребуется 15:1,8 = 8,3 шт. После округления получаем 8 шт. Схожим образом проводится расчет батарей из чугуна и стали.

Для этого потребуются следующие коэффициенты:

• Для биметаллических радиаторов — 1,8 м2.
• Для алюминиевых — 1,9-2,0 м2.
• Для чугунных — 1,4-1,5 м2.

Эти параметры подходят для стандартной межосевой дистанции 50 см. В настоящее время выпускаются радиаторы, где это расстояние может колебаться от 20 до 60 см. Встречаются даже т.н. «бордюрные» модели высотой менее 20 см. Понятное дело, что мощность этих батарей будет другой, что потребует внесения определенных корректив. Иногда эта информация указывается в сопроводительной документации, в других же случаях потребуется самостоятельный подсчет.

Для примера рассчитаем алюминиевый радиатор. Для помещения в 15 м2 расчет секций радиаторов отопления по площади помещения выдает результат 15:2 = 7,5 шт. (округляем до 8 шт.) Намечена была эксплуатация маломерных приборов высотой 40 см. Вначале нужно найти соотношение 50:40 = 1,25. После корректировки количества секций получается результат 8х1,25 = 10 шт.

Расчет количества отопительных батарей для однотрубных систем

Батареи с однотрубными системами

Все вышеперечисленное применимо к расчету радиаторов, подключенных к двухтрубной отопительной системе, где на вход каждого прибора подается теплоноситель, имеющий одинаковую степень нагрева. В однотрубной же системе в каждую последующую батарею поступает все более охлажденная вода. В таком случае наиболее оптимальным методом расчета отопительных батарей является определение мощности приборов по той же схеме, что и для двухтрубных систем, а затем добавление секций пропорционально уменьшению тепловой мощности с целью повышения тепловой отдачи радиатора в целом.

Обычно при расчете мощности котла, применяемого для нагрева теплоносителя в однотрубной системе, предусматривают определенный запас, подсоединяют батареи через устройство байпас и устанавливают запорную арматуру для регулирования теплоотдачи и компенсации снижения температуры жидкости-теплоносителя.
В целом, можно сделать вывод, что размеры и число батарей в однотрубных системах необходимо увеличивать, устанавливая все больше секций по мере отдаления от места входа теплоносителя в систему.

Поправки, вносимые в расчет и советы

Рассмотренные выше методы расчёта количества секций радиатора прекрасно подходят для помещений, высота которых достигает 3-х метров. Если этот показатель больше, необходимо увеличивать тепловую мощность прямо пропорционально росту высоты.

Если весь дом оснащен современными пластиковыми окнами, у которых коэффициент тепловых потерь максимально снижен – появляется возможность сэкономить и уменьшить полученный результат до 20%.

Считается, что стандартная температура теплоносителя, циркулирующего по отопительной системе – 70 градусов. Если она ниже этого значения, необходимо на каждые 10 градусов увеличивать полученный результат на 15%. Если выше – наоборот уменьшать.

Помещения, площадь которых более 25 кв. м. отопить одним радиатором, даже состоящим из двух десятков секций, будет крайне проблематично. Чтобы решить подобную проблему, необходимо вычисленное число секций поделить на две равные части и установить две батареи. Тепло в этом случае будет распространяться по комнате более равномерно.

Если в помещении два оконных проема, радиаторы отопления нужно размещать под каждым из них. Они должны быть по мощности в 1.7 раза больше номинальной, определенной при расчетах.

Купив штампованные радиаторы, у которых поделить секции нельзя, необходимо учитывать общую мощность изделия. Если ее недостаточно, следует подумать о покупке второй такой же батареи или чуть менее теплоемкой.

Очень многие факторы могут оказывать влияние на итоговый результат. Рассмотрим, в каких ситуациях необходимо вносить поправочные коэффициенты:

• Окна с обычным остеклением – увеличивающий коэффициент 1.27
• Недостаточная теплоизоляция стен – увеличивающий коэффициент 1.27
• Более двух оконным проемов на помещение – увеличивающий коэффициент 1.75
• Коллекторы с нижней разводкой – увеличивающий коэффициент 1.2
• Запас в случае возникновения непредвиденных ситуаций – увеличивающий коэффициент 1.2
• Применение улучшенных теплоизоляционных материалов – уменьшающий коэффициент 0.85
• Установка качественных теплоизоляционных стеклопакетов – уменьшающий коэффициент 0.85

Количество вносимых поправок в расчет может быть огромным и зависит от каждой конкретной ситуации. Однако следует помнить, что уменьшать теплоотдачу радиатора отопления значительно легче, чем увеличить. Потому все округления делаются в большую сторону.

Если необходимо произвести максимально точный расчёт количества секций радиатора в сложном помещении – не стоит бояться обратиться к специалистам. Самые точные методы, которые описываются в специальной литературе, учитывают не только объем или площадь комнаты, но и температуру снаружи и изнутри, теплопроводность различных материалов, из которых построена коробка дома, и множество других факторов.

Безусловно, можно не бояться и набрасывать несколько ребер к полученному результату. Но и чрезмерное увеличение всех показателей может привести к неоправданным расходам, которые не сразу, порой и не всегда удается окупить.

Пишете — Считается, что стандартная температура теплоносителя, циркулирующего по отопительной системе – 70 градусов. ПУРГУ несете однако. изучайте внимательней то что пытаетесь донести до народа. Так человек прочитает вашу писанину и ошибок наделает при монтаже системы. Вообще то еще теплопотери рассчитываются не по кубам ,а непосредственно через огр.конструкции. площадь стен-стены. площадь окон-окна и т.д. с учетом всех тонкостей конструктива дома

Пишете- Если она ниже этого значения, необходимо на каждые 10 градусов увеличивать полученный результат на 15% = неверно. изучайте внимательней, внимательней и правильно пишите народу. возьмите просчитайте радиатор по разным режимам. сравните результаты и сделайте выводы. ну СКОЛЬКО ЕЩЕ МОЖНО ПУРГУ НЕСТИ В МАССЫ.

Да им глубоко чихать на установленные нормы.Сколько не жалуйся,всё остаётся на том же уровне.Сразу после жалобы на сутки появляется нормальная температура воды.Через сутки всё повторяется.Наказыватьн нужно строго за нарушения,а не квартиросъёмщику бегать с термометр и контролировать косяки!

Главная » Отопление » Как рассчитать количество секций радиатора

Важность правильного расчета

От правильного расчета секций биметаллических батарей отопления зависит, насколько комфортно будет в помещении зимой. Это количество оказывает влияние на следующие факторы:

1. Температура. Если секций будет недостаточно, то зимой в помещении будет холодно. Если же их будет слишком много, то там будет слишком жаркий и сухой воздух.
2. Расходы. Чем больше секций будет куплено, тем дороже обойдется замена батарей.

Рассчитать количество секций биметаллических батарей достаточно сложно. При расчете учитывают:

• вентиляторы, которые отводят часть тепла из помещения;
• наружных стен — в угловых комнатах холоднее;
• установлены ли теплопакеты;
• имеется ли теплоизоляция стен;
• каковы минимальные зимние температуры в регионе проживания;
• используется ли при отоплении пар, который увеличивает теплоотдачу;
• жилая ли это комната, коридор или склад;
• каково соотношение площади стен и окон.

В этом видео вы узнаете как рассчитать фактическое количество тепла

По площади комнаты

Это упрощенный вид расчета биметаллических радиаторов отопления на квадратный метр. Он дает достаточно корректный результат только для комнат высотой не более 3 м. Согласно сантехническим нормам, для отопления одного квадратного метра помещения, находящегося в средней полосе России, требуется теплоотдача 100 Вт. С учетом этого расчет производят так:

• определяют площадь помещения;
• умножают на 100 Вт — это необходимая мощность отопления помещения;
• произведение делят на теплоотдачу одной секции (ее можно узнать по паспорту радиатора);
• полученную величину округляют в большую сторону — это и будет искомое количество радиаторов (для кухни число округляют в меньшую сторону).

Рассчитывать количество секции можно по площади помещения

Этот способ не может считаться полностью достоверным. Расчет имеет много минусов:

• он подходит только для помещений с невысокими потолками;
• может использоваться лишь в средней полосе России;
• не учитывает количество окон в комнате, материал изготовления стен, степень утепления и многие другие факторы.

По объему помещения

Этот способ дает более точный расчет, так как в нем учитываются все три параметра комнаты. Он основан на санитарно-технической норме отопления для одного кубического метра помещения, равной 41 Вт. Чтобы посчитать количество секций биметаллического радиатора, производят следующие действия:

1. Определяют объем помещения в кубических метрах, для чего его площадь умножают на высоту.
2. Объем умножают на 41 Вт и получают мощность отопления комнаты.
3. Полученную величину делят на мощность одной секции, которую узнают из паспорта. Число округляют — это и будет необходимое количество секций.

Использование коэффициентов

Их применение позволяет учитывать многие факторы. Коэффициенты используют следующим образом:

1. Если в комнате есть дополнительное окно, к мощности отопления помещения прибавляют 100 Вт.
2. Для холодных регионов существует добавочный коэффициент, на который умножают мощность отопления. Например, для районов Крайнего Севера он составляет 1,6.
3. Если в помещении имеются эркеры или большие окна, то мощность отопления умножается на 1,1, для угловой комнаты — на 1,3.
4. Для частных домов мощность умножают на 1,5.

Поправочные коэффициенты помогают более точно рассчитать количество секций батареи. Если выбранный биметаллический радиатор состоит из определенного количества секций, то нужно брать ту модель, в котором оно превышает расчетную величину.

https://youtube.com/watch?v=nSewFwPhHhM

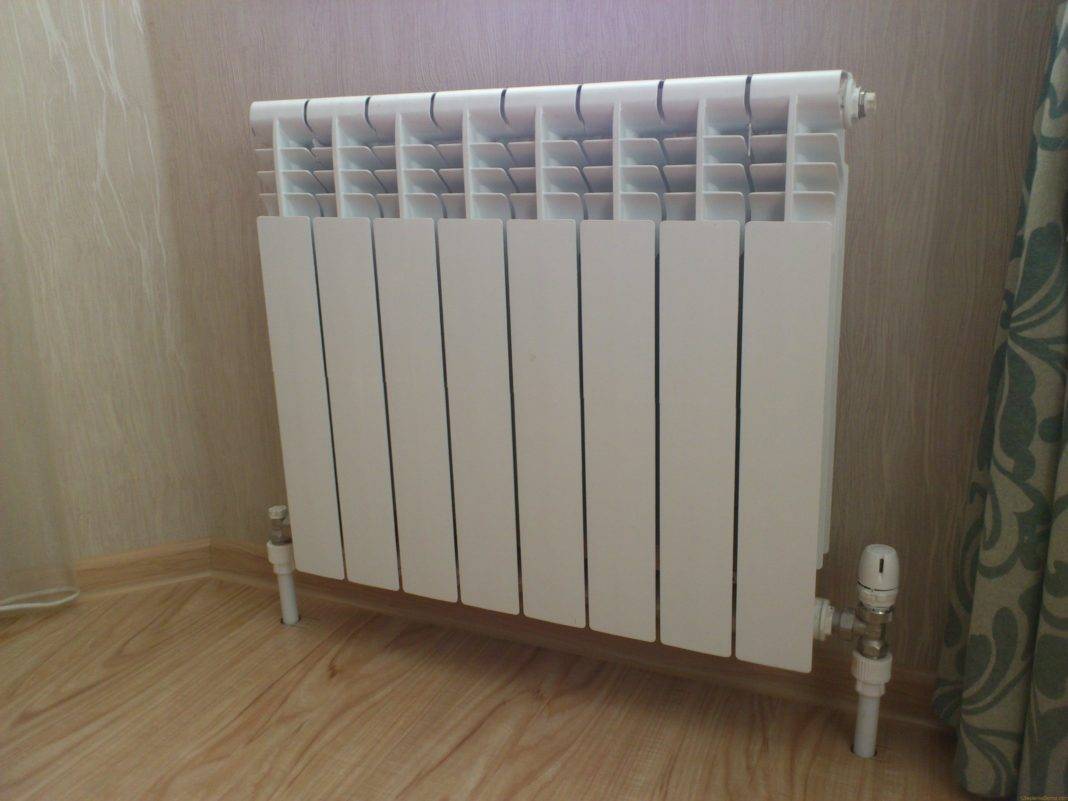

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

• На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
• На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
• Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
• Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

Ниша снизит энергоотдачу радиатора на 5 %

Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

 Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

 1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

• Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
• Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
• При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
• Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Простые вычисления по площади

Для того чтобы правильно рассчитать радиаторы отопления для определенного помещения, необходимо, прежде всего, принимать во внимание площадь комнаты. Самый простой способ — ориентироваться на сантехнические нормы, согласно которым для отопления 1 кв

м. требуется 100 Ватт мощности радиатора отопления. Следует не забывать и о том, что этот метод может использоваться для помещений, у которых высота потолков стандартная, то есть, варьируется от 2,5 до 2,7 метра. Выполнение расчетов с использованием этого метода позволяет получить несколько завышенные результаты. Помимо этого при его использовании во внимание не принимаются следующие особенности:

• число окон и тип пакетов, установленных в помещении;
• количество наружных стен, расположенных в помещении;
• материалы изготовления стен и их толщина;
• тип и толщина используемого утеплителя.

Тепло, которое для создания комфортной атмосферы в помещении должны давать радиаторы: для получения оптимальных расчетов необходимо взять площадь помещения и умножить ее на тепловую мощность радиатора.

https://youtube.com/watch?v=GKFWdJVz4BE

Пример расчета радиатора

18 кв. м. х 100 Вт = 1800 Вт.

Полученный результат необходимо разделить на количество тепла, которое в течение часа выделяет одна секция радиатора отопления. Если в паспорте изделия указывают, что этот показатель равен 170 Вт, то далее расчеты будут такими:

1800 Вт / 170 Вт = 10,59.

Полученный результат необходимо округлить до целого. В результате получаем 11. Это означает, что в помещение с такой площадью оптимальным решением будет установка радиатора отопления с одиннадцатью секциями.

Следует сказать, что подобный метод отлично подходит только помещений, которые получают тепло от централизованной магистрали, где циркулирует теплоноситель с температурой 70 градусов Цельсия.

Существует еще один способ, который по своей простоте превосходит предыдущие. Применять его можно для расчета количества отопления в квартирах панельных домов. При его использовании учитывается то, что одна секция в состоянии обогреть площадь 1,8 кв. м., то есть, при выполнении расчетов площадь помещения следует разделить на 1,8. Если комната имеет площадь 25 кв. м., то для обеспечения оптимального отопления потребуется 14 секций в радиаторе.

25 кв. м. / 1,8 кв. м. = 13,89.

Однако у такого метода расчета имеется один нюанс. Его нельзя использовать для приборов пониженной и повышенной мощности. То есть, для тех радиаторов, у которых отдача одной секции варьируется в диапазоне от 120 до 200 Вт.

Инфракрасное отопление промышленных помещений

Еще одним способом создать хорошие условия труда для рабочих является использование инфракрасного излучения. Приборы вырабатывают энергию лучей, которая передается окружающим предметам, нагревая их. Потом это тепло поступает в воздух. Способ имеет существенный недостаток: не всегда возможно равномерное распределение энергии. Под потолком бывает значительно теплее, чем на более низких уровнях.

Нагревательный элемент при инфракрасном отоплении может быть разным:

• галогенным – если произойдет удар или падение, то трубка может сломаться;
• карбоновым – расход энергии снижается практически в 2,5 раза;
• керамическим – внутри обогревателя сгорает газовоздушная смесь, отчего прибор нагревается и отдает тепло окружающей среде.

Каждый год нужно проводить подготовку котельной к отопительному сезону. В таком случае зимой проблем точно не возникнет.

Не стоит забывать о потолочной системе отопления, которая достаточно часто используется для обогрева производственных зданий. С помощью особых устройств греют не воздух, а стены, потолок, пол. Циркуляции не происходит, следовательно, снижается риск получить простудное заболевание или ангину рабочим отдела или цеха. В потолочной системе отопления выделяют ряд преимуществ, таких как: долгий срок эксплуатации, занимает мало места, отличается простотой и быстротой монтажа, имеет небольшой вес.

Нормы СНиП для отопления производственных помещений

Прежде чем приступить к проектированию той или иной системы, задуматься о том, какой выбрать промышленный котел отопления, надо изучить следующие правила и выполнить их. Обязательно стоит учитывать потери тепла, ведь нагревается не только воздух в помещении, но и оборудование, предметы. Максимальная температура теплоносителя (воды, пара) – 90 градусов, а давление — 1 МПа.

При составлении проекта на отопление не берут в расчет лестничные площадки. Использовать котлы и прочее оборудование, работающее на газу, разрешается, только если продукты окисления удаляются закрыто и нет опасности возникновения взрыва или пожара на производстве.

После окончания работ проводится заполнение водой системы отопления и контрольная проверка.

Каждый из перечисленных способов отопления имеет свои недостатки и достоинства. Выбирать оптимальный из способов надо на основании технологических процессов, которые проводятся в конкретном цеху. Рабочие не могут находиться в помещении, если температура воздуха там ниже 10 градусов. На складах обычно хранится готовая продукция. Чтобы сохранить ее качество, нужно поддерживать оптимальный микроклимат.
