Как сделать проход через крышу для дымохода

Монтаж проходки

Техника установки во многом зависит от конкретного варианта проходки. Но в большинстве случаев монтаж предполагает выполнение трех этапов. В первую очередь устраивается основа, на которую встанет узел. Это может быть бетонный или металлический стакан, который поддержит конструкцию по типу фундамента. Второй этап предусматривает непосредственное проведение коммуникационной трубы через узел, а также выполнение обжимных действий. Завершается проходки механической фиксацией на поверхности крыши. Для этого используют саморезы, шурупы и гвозди. Конкретный способ крепления зависит от отделочного материала крыши.

Из чего и как следует делать примыкание?

Варианты расположения дымохода на скате крыши. Чем ниже расположен дымоход, тем выше он должен быть по размеру.

Выбор материалов для дымоходной трубы на рынке сейчас просто огромен. Она может быть цельной металлической или сложенной из огнеупорного кирпича, довольно популярен и асбестоцементный дымоход. Следует знать, что для каждого из этих вариантов предусмотрен свой вид изоляции и защиты от протекания, они очерчены пунктами строительных норм. Поскольку виды топлива отличаются по температуре сгорания, то вид котла в большинстве случаев и является основополагающим критерием выбора.

Если выбрана печь, которая будет топиться углем, торфом или деревом, то использование в дымоходной системе металла запрещено СНиПом. Придется еще и обзавестись дополнительными искроуловителями в конструкции на крыше.

Если не хочется иметь лишних проблем с обустройством гидроизоляции, окружающей дымоход, то следует сделать его форму квадратной или прямоугольной. В этом случае планочные элементы примыкания будет просто найти в любом строительном магазине

Главное обратить внимание на их стандартные размеры, ведь они должны совпасть с сечением трубы

Согласно СНиПу, расположение горючих строительных материалов от боковой поверхности дымохода допускается на расстоянии не менее 15-23 см. А ведь к ним относится большинство элементов стропильной системы, а также некоторые виды утеплителя и пароизоляции.

По периметру дымоходного канала выполняется монтаж собственной стропильной системы. Она утепляется с помощью качественных материалов, основой которых служит минеральная вата с содержанием базальта и частиц стекла.

Схема гидроизоляции дымохода.

Если здание находится в эксплуатации, то гидроизоляционному слою необходимо придать форму конверта. Ее края в процессе установки будут подрезаны и закреплены к частям стропильной системы с помощью гвоздей или установочных скобок среднего размера. Чтобы добиться максимальной степени герметизации, следует воспользоваться уплотняющей лентой или другим материалом на клеевой основе с аналогичными физическими свойствами. Иногда это приводит к нарушению естественной циркуляции воздуха, так что придется обзавестись дополнительными системами вентиляции, они будут являться частью цельной конструкции.

Если же для создания дымохода была использована металлическая труба, то ее необходимо окружить коробом по периметру. Его заполняют базальтовым утеплителем, не поддающемся воздействию огня и высоких температур.

Способы монтажа

Виды кровельных аэраторов и их установка

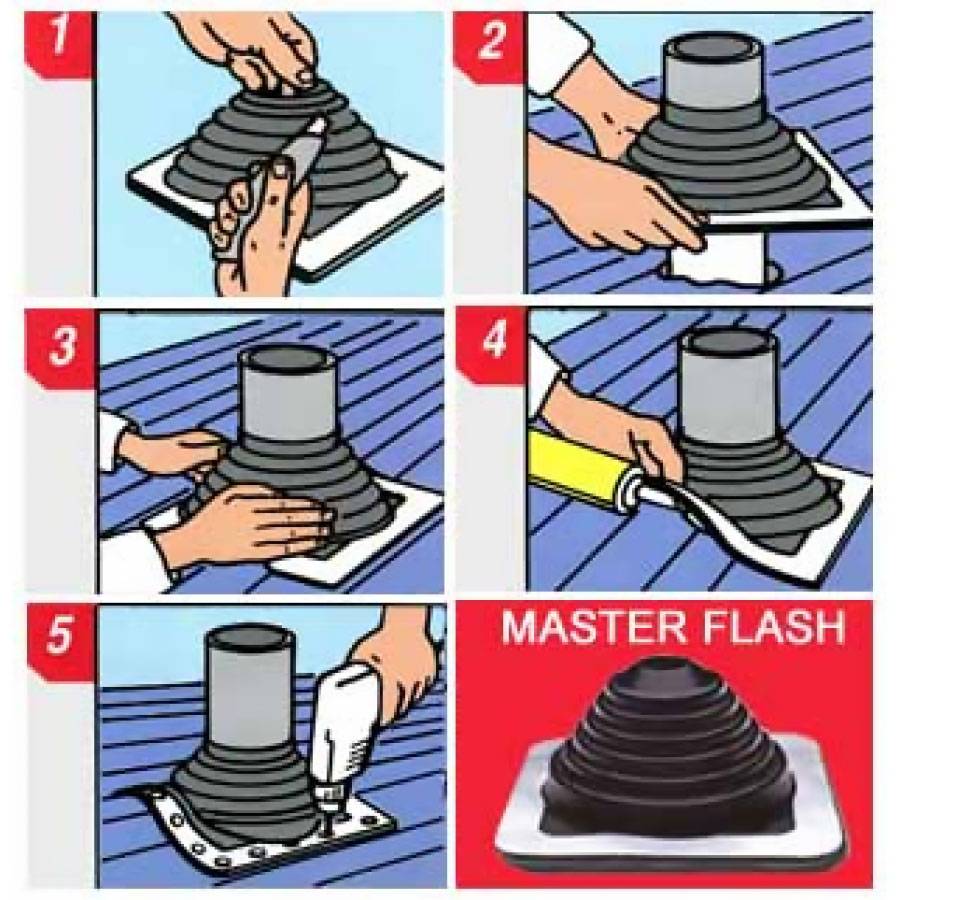

Перед проведением монтажа следует подобрать уплотнитель. Если проходка имеет круглую или овальную форму, то диаметр уплотнителя должен быть на одну пятую меньше толщины пропускаемой трубы. Это гарантированно обеспечит герметичность места соединения.

Излишки уплотнителя нужно обрезать, после чего натянуть его на трубу. Чтобы облегчить этот процесс, требуется смазать поверхность трубы жидким мылом, вазелином или любым другим подобным материалом. Уплотнитель требуется плотно прижать к поверхности кровельного материала. Поверх уплотнителя наносится герметик, а фланец проходки прикручивается саморезами на расстоянии 35 миллиметров друг от друга.

Монтаж проходки для дымоходной трубы

Особое внимание следует уделить проходкам для дымоходных труб. Главные особенности их монтажа заключаются в необходимости соблюсти нормы пожарной безопасности

Газы, выходящие через дымоходный канал, имеют очень высокую температуру. Таким образом они могут стать причиной возгорания кровельных материалов. Это наиболее опасно для крыш, несущие элементы которых изготовлены из древесины.

Чтобы исключить возможность подобного развития событий, труба обкладывается термоизоляционными материалами, в роли которых могут выступать любые негорючие материалы, например, асбест. Помимо этого, между поверхностью дымохода и подкровельными материалами, необходимо оставлять зазор, который регламентирован требованиями пожарной безопасности и СНиП (строительными нормами и правилами).

Элемент, используемый для обустройства дымоходного канала, рекомендуется устанавливать внутри специального фартука. Его несложно собрать из листов оцинкованной стали. Имеющееся между фартуком и проходкой пространство, следует заполнять минеральной ватой или любым другим негорючим материалом со схожими характеристиками.

Кровельные проходные элементы дают возможность выводить на поверхность крыши самые разные устройства. При этом, грамотно проведенный монтаж, является залогом не нанесения ущерба эксплуатационным характеристикам кровли. Практически все разновидности проходок можно смонтировать своими руками, особенно если угол наклона крыши невелик. Разумеется, самостоятельное проведение строительно-монтажных работ подобного типа, допустимо при наличии определенного опыта пользования строительными инструментами и изучения технологии. В противном случае, проведения монтажа лучше доверить специалистам в этой области, большинство из которых предоставляют гарантию на проделанную работу.

Из чего и как следует делать примыкание?

Варианты расположения дымохода на скате крыши. Чем ниже расположен дымоход, тем выше он должен быть по размеру.

Выбор материалов для дымоходной трубы на рынке сейчас просто огромен. Она может быть цельной металлической или сложенной из огнеупорного кирпича, довольно популярен и асбестоцементный дымоход. Следует знать, что для каждого из этих вариантов предусмотрен свой вид изоляции и защиты от протекания, они очерчены пунктами строительных норм. Поскольку виды топлива отличаются по температуре сгорания, то вид котла в большинстве случаев и является основополагающим критерием выбора.

Если выбрана печь, которая будет топиться углем, торфом или деревом, то использование в дымоходной системе металла запрещено СНиПом. Придется еще и обзавестись дополнительными искроуловителями в конструкции на крыше.

Если не хочется иметь лишних проблем с обустройством гидроизоляции, окружающей дымоход, то следует сделать его форму квадратной или прямоугольной. В этом случае планочные элементы примыкания будет просто найти в любом строительном магазине

Главное обратить внимание на их стандартные размеры, ведь они должны совпасть с сечением трубы

Согласно СНиПу, расположение горючих строительных материалов от боковой поверхности дымохода допускается на расстоянии не менее 15-23 см. А ведь к ним относится большинство элементов стропильной системы, а также некоторые виды утеплителя и пароизоляции.

По периметру дымоходного канала выполняется монтаж собственной стропильной системы. Она утепляется с помощью качественных материалов, основой которых служит минеральная вата с содержанием базальта и частиц стекла.

Схема гидроизоляции дымохода.

Если здание находится в эксплуатации, то гидроизоляционному слою необходимо придать форму конверта. Ее края в процессе установки будут подрезаны и закреплены к частям стропильной системы с помощью гвоздей или установочных скобок среднего размера. Чтобы добиться максимальной степени герметизации, следует воспользоваться уплотняющей лентой или другим материалом на клеевой основе с аналогичными физическими свойствами. Иногда это приводит к нарушению естественной циркуляции воздуха, так что придется обзавестись дополнительными системами вентиляции, они будут являться частью цельной конструкции.

Что учитывать во время работ?

Выполнение отделки дымоотводящих путей подразумевает создание оклада или фартука из прямоугольных листов металла. Ширина изделий равняется 40 см, а длина – соответствует размеру трубы. Пластины требуется загнуть, ориентируясь на угол движения дыма. Чтобы рассчитать длину отделки, стоит учесть:

• размер дымохода;
• угол, который имеет скат;
• разновидность кровельного покрытия.

Черепичные крыши или конструкции, покрытые профнастилом, соединяют в технике лежачего фальца. Скатные кровельные сооружения нуждаются в специальном «бортике» из деревянного бруса, предотвращающем воздействие погодных факторов.

Рабочий процесс – поэтапная технология

Наверняка вам интересно, возможно ли обустроить качественную и надежную вентиляцию (дымоход) собственноручно и при этом сэкономить не только деньги, но и время – наш ответ положительный. В нижеизложенных разделах будет описана подробная инструкция в подтверждение тому, что данный процесс возможен для самостоятельного освоения.

Этап первый – подготовительный

Первоначально следует подготовить все необходимое для последующих работ:

• Приобрести трубу, если нет в наличии, и огнезащитный материал.
• Крепежные материалы.
• Инструмент:
  • Строительный уровень.
  • Сварочный аппарат – в том случае, если трубу придется стыковать.
  • Шуруповерт.
  • Молоток.
  • Лобзик и болгарку.
  • Деревянный брус.
  • Отделочный материал.
• Проект дымохода, где указано точное месторасположение будущего вентиляционного выхода.

Этап второй – подготовка кровли

Теперь переходим к процессу, где уже требуется работать своими руками:

• Для начала на крыше отмеряем расстояние от любой стропильной балки, которое составляет полметра плюс диаметр вентиляционной трубы.
• Сооружаем в указанном месте еще одну балку, чтобы повысить устойчивость кровли.
• С помощью обычного отвеса из центра вымеренного расстояния отмеряем точку на полу чердачного помещения или мансарды.
• Вокруг этой точки крепим вертикальный и горизонтальный брус так, чтобы до трубы (ее центр – вымеренная точка) от каждого края было равное расстояние.

Вместо бруса можно использовать металлический профиль

Сверлим насквозь дырку в указанном месте, чтобы на потолке первого этажа образовалось отверстие. По плану это должно быть точно над печью или в полуметре от этого места.

В итоге у нас должен получится усиленный короб внутри которого будет проложен дымоход. При этом его следует монтировать только в чердачном-мансардном помещении, в жилой комнате трубу достаточно облагородить отделочными материалами.

От короба можно отказаться, если приобрести кожух на трубу из оцинковки

Короб необходим для безопасной работы вентиляционной системы, которая нередко нагревается до критических температур – защита как для живущих в доме, так и для воспламеняемых материалов.

Этап третий – сквозное отверстие

Теперь перейдем к подготовке определенного места для прохода вентиляционной трубы в потолке первого этажа/полу чердачного помещения:

• В том случае, если перекрытие выложено из дерева, то можно вырезать круг необходимого диаметра с помощью бензопилы. Напоминаем, что к диаметру самой трубы необходимо добавить по 15-20 смс каждой стороны.
• Если же работать предстоит с бетонной плитой, то в этом вам поможет длинный бур и перфоратор – инструментом высверливается множество отверстий по кругу. Весьма ослабевший кусок плиты выбивается кувалдой.

Именно деревянным перекрытиям необходимо уделять больше внимания, к примеру, дымоход в бане –наиболее опасный участок

Переходим к вскрытию кровли. Наиболее оптимальный вариант – когда кровельный материал еще не уложен, но это возможно только в том случае, если дом находится на этапе строительства.

Мы же будем разбираться с процессом установки дымохода уже после сдачи объекта в эксплуатацию:

• Перед тем как вывести трубу через крышу из профнастила надрезаем материал таким образом, чтобы его можно было отогнуть и оставить в таком положении на некоторое время.
• Если же предстоит столкнуться с черепицей, то остается произвести только частичный демонтаж в том месте, где по плану будет выходить труба (с небольшим запасом).
• Теперь, когда у нас образовалось сквозное отверстие, можно вставлять вентиляционную трубу в «дырку» на крыше.
• Фиксация самого дымохода осуществляется путем установки разборных хомутов, которые в свою очередь крепятся к возведенному нами защитному коробу.
• Отверстие на крыше, со стороны чердака, закрываем асбестовым листом, который не будет нагреваться.
• Теперь, используя паровую пленку, крепим ее к стенкам короба для труб с помощью мебельных скоб.

Место, где стоит печь и соединяется с дымоходом необходимо также обезопасить, используя огнезащитные материалы

Соединяем свободный конец трубы с печью, лучше для этого использовать сварочный аппарат, данный метод обеспечивает герметичность соединения. Можно использовать и соединительный хомут, но тут все зависит от идеальной формы изделий – если нет дефектов, то и герметичность будет достойной. (См. также статью Металлические хомуты для труб: особенности.)

Варианты дымохода в мягкой кровле

Мягкая кровля может быть плоской и скатной. Сама труба – металлической, кирпичной, керамической, квадратной или круглой.

Проход дымохода через мягкую кровлю плоской крыши

В качестве основания — бетонная плита. Выводим прямоугольный дымоход:

1. Снять все слои пирога до бетона на прямоугольном участке с размерами, равными сечению трубы + запас 15 см.
2. Установить по периметру опалубку.
3. Выполнить бортик из бетона высотой 15 см. Дождаться схватывания.
4. Завести кровельное покрытие на стенки.
5. Установить на соединение материала кровли с бортиком металлическую полосу, укрепить дюбелями сквозь покрытие.
6. Установить на бортик отлив с капельником.

Если труба кирпичная, бортик не делают:

1. Заводят материал на стенки.

2. Ставят сверху металлический фартук.

3. Делают в стенке штробу полтора сантиметра глубиной (в кирпиче, не в шве!), заводят в нее край фартука.

4. Заливают герметиком.

Примыкание к дымоходу мягкой кровли на скатной крыше

В этом случае сначала необходимо установить фланец, который примет на себя нагрузку обрешетки, т.к. на этом участке она вырезана. Для изготовления фланца можно использовать трехмиллиметровый лист стали, к которому следует приварить ребра жесткости.

1. Освободить вокруг трубы полосу около четырех сантиметров.

2. Уложить по стенкам прокладку из базальтовой ваты.

3. Для герметизации круглых труб в комплект материала часто бывает включен металлический круглый фланец с резиновой/силиконовой гофрой. Если нет, можно приобрести отдельно. Фланец надевают на трубу, промазывают герметиком и фиксируют саморезами к обрешетке.

Обратите внимание

Фланец подбирается по диаметру дымохода и уклону ската. Есть регулирующиеся модели.

Если труба прямоугольная, используется металлический фартук из четырех частей.

1. Верхнюю планку заводят под покрытие и фиксируют к трубе.

2. Остальные ставят поверх покрытия.

3. Под переднюю планку заводят галстук – широкий металлический лист с бортиками.

4. На кирпичных трубах делают штробы, в которые заводят верхний срез фартука. На остальных фартук ставят на резиновые уплотнители.

5. Швы заливают герметиком.

Проход через ондулин

Ондулин внешне похож на обычный шифер, но его материал изготовления совсем другой. Это спрессованная целлюлоза, которая обработана пропиткой из битума. Он может быть разного цвета, устойчив к воде, но довольно хорошо горит

Поэтому, когда организуется проход через кровлю, максимально уделяется внимание заполнению огнестойкими материалами. Отверстие под трубу в ондулине делается большое

Для изоляции стыка кровли и дымохода используется фартук, который заводится под кровлю. При этом применяется эластичная самоклеящаяся лента «Ондуфлеш», сделанная из битума с алюминиевой вставкой.

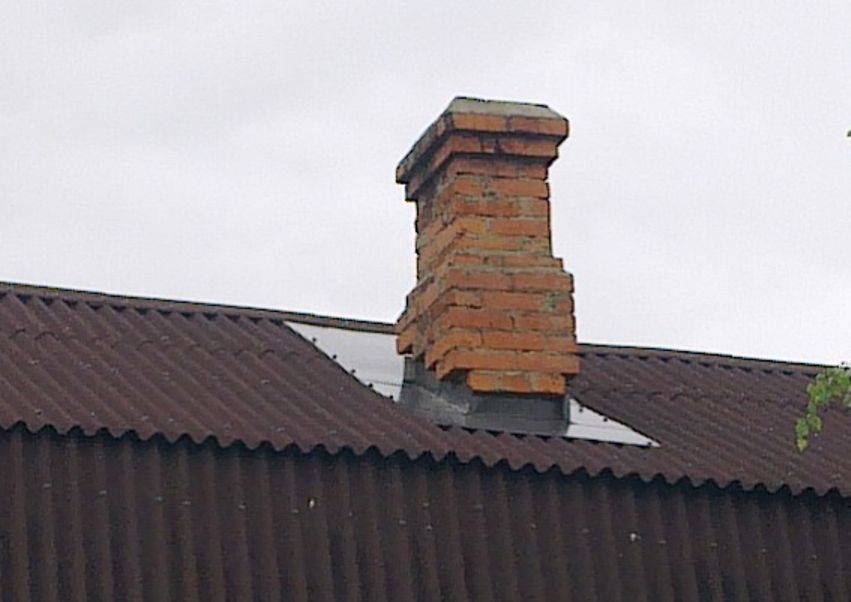

Кирпичная труба, проведенная через ондулин

Из чего состоят кровельные проходки?

Конструкция стандартных узлов кровельного прохода включает в себя две основные части, а те, в свою очередь, состоят из наружного и внутреннего контуров, каждый из которых имеет особый изоляционный слой, выполненный с применением полотна из базальта, стойкого к огню и температурным перепадам.

Обычно кровельные проходки состоят из черной стали, имеющей толщину от 1 до 3 миллиметров и покрываемой черной эмалью, стойкой к высоким температурам, благодаря чему узлы способны переносить воздействие вплоть до 600 градусов. Согласно некоторым эксплуатационным нормам, а к тому же техническим характеристикам и желаниям застройщика материалом для проходок может выступать и нержавеющая сталь. Толщина ее при этом может быть равна от 1 до 2 миллиметров.

Производство кровельных проходок должно быть неразрывно связано с учетом трех следующих критериев:

1. Кровельный угол наклона.
2. Толщина пространства под кровлей, а также кровельных стропил.
3. Материалы, применяемые в качестве основы для устройства стропильной системы, потолка здания и самой кровли.

Чтобы через кровельную проходку не проникала появляющаяся после осадков влага, необходимо использовать особые «раскладки», которые выглядят как металлическая полоса, оснащенная отверстием, предназначенным для дымохода, и специальной боковой отбортовкой. Материалом для «раскладки» обычно выступает полиэстер, причем будет правильно применять тот цвет, который будет соответствовать цвету покрытия кровли. Находится этот элемент между коньком крыши и узлом прохода, охват которого должен осуществляться «раскладкой» с каждой из сторон.

Делаем проход трубы через крышу из металлочерепицы

Металлочерепица – один из наиболее востребованных кровельных покрытий на современном строительном рынке. Ряд положительных характеристик металлочерепицы и относительная простота ее самостоятельного монтажа обеспечила этому виду кровли большую распространенность в частном строительстве. Рассмотрим один из важных нюансов при работе с данным материалом — проход дымоходной трубы через крышу из металлочерепицы.

Основные требования к дымоходу

Перед тем как вывести трубу через крышу из металлочерепицы, важно ознакомиться с основными требованиями, предъявляемыми к дымоходу в строительном деле. Они сводятся к двум пунктам:

Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются

Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы

Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются

Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы

С большой пожарной опасностью связано и особенности изготовления самой трубы, которая по виду представляет сэндвич, состоящий из трех слоев:

Герметизация важна потому, что труба является сквозным выходом через кровлю и может стать причиной протечек

Потому важно верно определить месторасположения будущего дымохода

Выбор места вывода

Эксперты в области кровельных работ рекомендуют при возможности выводить дымоход на коньке крыши, что объясняется рядом причин:

• Удобный узел примыкания;
• На коньке зимой не скапливается снег;
• При оборудовании дымохода на коньке минимизируется риск протечек крыши.

Устройство дымоходной трубы в местах сочленения скатов крыши не рекомендовано, поскольку это очень уязвимые участки крыши, создать в которых герметичный дымоход очень сложно.

Таким образом, при невозможности поместить дымоходную трубу на коньке, рационально поместить ее на один из скатов ближе к коньку для избежания скапливания вокруг нее снега в зимний период

Вывод дымохода через крышу из металлочерепицы

Рассмотрим подробно, как вывести дымоход через крышу, покрытую металлочерепицей

Чтобы не допустить контакта дымохода с легковоспламеняющимися частями кровельного пирога, важно соблюдать дистанцию между ними:

• 15 см для кирпичных и бетонных труб;
• 25 см для керамической трубы в случае отсутствия утеплителя.

При выводе дымоходной трубы получается проем, который может быть причиной утечки тепла. Потому для трубы возводиться самостоятельная стропильная система и расстояние между дымоходом и кровлей заполняется специальной базальтовой ватой, которая не подвержена воспламенению. Если монтаж осуществляется на готовой крыше, то имеющиеся изоляционные материалы вырезаются в форме конверта и с подворачиванием крепятся к стропилам.

Для прохода квадратной или прямоугольной формы трубы порядок действий следующий:

• С целью герметизации создаются фартуки внутри и снаружи кровли. Первым крепится внутренняя деталь, закрепляются верхние и нижние элементы, затем – боковые. Планки прислоняются к стене и отмечаются линии по дымоходу, которые затем служат ориентиром для проделывания болгаркой штроб. Планки закрепляются от низа трубы через боковые стороны вверх с нахлестом в 15 см, что позволяет исключить риск протечек. Планки крепятся к трубе при помощи саморезов. Для стекания конденсата под фартук монтируется галстук.
• Внешний фартук носит, в основном, декоративную функцию. Детали закрепляются в то же последовательности, что и у внутренней детали. Края плотно фиксируются к стенам дымохода.

При выводе круглой трубы необходима специальная проходка – стальная деталь с колпаком с отверстием для прохода. В данной проходке делается отверстие на 20% меньшее, чем диаметр дымохода. Натягивание трубы на отверстие производится с помощью мыльного раствора. Это дает плотное и надежное фиксирование дымохода в проходке и исключает возможность протечек. Стыковка с кровлей производится гибким уплотнителем, тщательно смазывая фланцевое пространство герметиком и дополнительно крепя конструкцию саморезами.

Заключение

Организация прохода дымохода через крышу из металлочерепицы – трудоемкий процесс, связанный с соблюдением правил пожарной безопасности

Потому особенно важно четко следовать разработанным инструкциям, чтобы избежать неприятных последствий от некачественно выполненной работы

Варианты дымохода в мягкой кровле

Мягкая кровля может быть плоской и скатной. Сама труба – металлической, кирпичной, керамической, квадратной или круглой.

Проход дымохода через мягкую кровлю плоской крыши

В качестве основания — бетонная плита. Выводим прямоугольный дымоход:

1. Снять все слои пирога до бетона на прямоугольном участке с размерами, равными сечению трубы + запас 15 см.
2. Установить по периметру опалубку.
3. Выполнить бортик из бетона высотой 15 см. Дождаться схватывания.
4. Завести кровельное покрытие на стенки.
5. Установить на соединение материала кровли с бортиком металлическую полосу, укрепить дюбелями сквозь покрытие.
6. Установить на бортик отлив с капельником.

Если труба кирпичная, бортик не делают:

1. Заводят материал на стенки.

2. Ставят сверху металлический фартук.

3. Делают в стенке штробу полтора сантиметра глубиной (в кирпиче, не в шве!), заводят в нее край фартука.

4. Заливают герметиком.

Примыкание к дымоходу мягкой кровли на скатной крыше

В этом случае сначала необходимо установить фланец, который примет на себя нагрузку обрешетки, т.к. на этом участке она вырезана. Для изготовления фланца можно использовать трехмиллиметровый лист стали, к которому следует приварить ребра жесткости.

Далее:

1. Освободить вокруг трубы полосу около четырех сантиметров.

2. Уложить по стенкам прокладку из базальтовой ваты.

3. Для герметизации круглых труб в комплект материала часто бывает включен металлический круглый фланец с резиновой/силиконовой гофрой. Если нет, можно приобрести отдельно. Фланец надевают на трубу, промазывают герметиком и фиксируют саморезами к обрешетке.

Обратите внимание

Есть разные модификации круглых фланцев. Некоторые нужно крепить к трубе хомутами. В других случаях элемент крепят к трубе и кровле и скрепляют шурупами. Иногда устанавливают дополнительный фартук: верхний элемент ставится с нахлестом на нижний без фиксации друг к другу. Фланец подбирается по диаметру дымохода и уклону ската. Есть регулирующиеся модели.

Если труба прямоугольная, используется металлический фартук из четырех частей.

1. Верхнюю планку заводят под покрытие и фиксируют к трубе.

2. Остальные ставят поверх покрытия.

3. Под переднюю планку заводят галстук – широкий металлический лист с бортиками.

4. На кирпичных трубах делают штробы, в которые заводят верхний срез фартука. На остальных фартук ставят на резиновые уплотнители.

5. Швы заливают герметиком.

Вывод печной трубы через перекрытие

Выбор конструкции и материалов зависит от виды дымохода. Разберем правила организации работ для основных материалов трубопроводов подробно.

Круглой металлической

Весь процесс разбит на несколько этапов:

1. Самые востребованные на сегодняшний день для изготовления стальных дымоходов – двухсторонние металлические сэндвич – трубы с внутренней прослойкой теплоизоляции. Для таких дымоходов можно легко сделать самодельный короб из жести или купить готовый в магазине.
2. По габаритам короба вырезаем полость в потолке, вставляем короб так, чтобы он надежно фиксировался загнутыми краями на полу чердака или 2 этажа.
3. Заводим трубу в подготовленное отверстие и закрепляем ее саморезами к стене. Оставшиеся зазоры заполняем жаростойким герметиком.
4. Всю оставшуюся полость короба заполняем утеплителем. Можно использовать минеральную вату, пеноизол, пенопласт и любой другой материал. Для жилых помещений запрещено использование асбеста.
5. Слой теплоизоляции должен немного выступать за металлические бортики. Осталось закрыть поверхность короба декоративной отделкой из дерева. Можно купить стальную шлифованную пластину нержавейки, которая украсит ваш потолок.

Этапы работ по выводу стального дымохода через перекрытие

Кирпичного дымохода

Здесь все намного сложнее:

1. Перед плитой перекрытия каменщик должен выполнить распушку трубы, постепенно расширить наружный размер дымохода. Если вы обладаете навыками в укладке кирпича, работу можно выполнить самостоятельно. Если нет, придется привлекать опытного печника.
2. В плите (перекрытии) вырезается проем по размерам трубы, даже с небольшим запасом. После укладки кирпичей и выхода дымохода за поверхность перекрытия, нарезаем плитный материал утеплителя по размерам трубы.
3. Можно использовать минеральную вату или подготовить пенопластовые заготовки. Главное, чтобы толщина слоя компенсировала высокую температуру отработанных газов и не позволяла им влиять на поверхность стен и перекрытия.
4. Затем укладываем заготовки вокруг трубы и закрепляем их специальными саморезами или просто обматываем скотчем. Главное не оставлять больших щелей, а небольшие зазоры заполнить огнестойким герметиком. Заполнив всю полость утеплителем закрываем ее слоем декоративной отделки.

Схема вывода кирпичного дымохода через перекрытие и крышу дома

Выводной короб

Отделка трубы на крыше может быть выполнена при помощи специального короба. Кровля устроена из нескольких типов материала, которые обладают различной стойкостью к воздействию пламени. И поэтому для безопасного вывода через деревянную стену на крышу оборудуют специальный короб. Его выполняют из огнестойкого материала с размерами, которые должны соответствовать размеру дымохода. Расстояние между стенками короба и выводимой трубой дымохода должно составлять не менее 15 см.

После установки короба на свое место, его верхний край  сравнивают с уровнем ската крыши. Для повышения его защитных свойств, в пространство между дымоходом и коробом засыпают керамзит или аналогичный материал.
