Преимущества и недостатки плинтусного отопления: стоимость, система, радиаторы

Особенности монтажа

Плинтусная система устанавливается по правилам, которые обязательно необходимо соблюдать. Весь процесс происходит при прохождении следующих этапов:

Монтирование каркаса;
Формирование модулей в целостную систему при помощи фитингов;
Подключение комплекса к коллектору;
Контроль агрегата на герметизацию;
Монтирование декоративной части. Схема монтажа

Критерии, которые следует учесть при установке обогревающего элемента:

наиболее разумная высота 15 мм, если этот зазор будет меньше, то снизится продуктивность модуля;
противопоказана установка оборудования за мебелью, иначе элементы интерьера забирают теплоотдачу;
следует подключать к специальной розетке, иначе при включении в стандартную сеть будет высокое поглощение энергии;
электрический конвектор должен иметь заземление и автоматическое отключение от сети для безопасного применения в экстренных ситуациях;
инфракрасный нагреватель с термостатом необходимо снабжать программным мониторингом.

Приборы такого типа легко монтируются под плинтусы, высота которых от 134 мм, толщина 29 мм.

Элементы нагрева размещаются в специализированных скобах, после чего их украшают металлическим или деревянным кожухом. Плинтусная древесина выбирается, исходя из интерьера помещения, однако материал должен быть высокого качества и однозначно сухим, для избежания деформации в процессе использования. Помимо дерева и металла украшают плиткой, природным камнем, другими элементами декора.

Монтаж модульной системы можно сделать самостоятельно, установка устройства не требует особых навыков и приложения физических усилий. Если соблюдать все правила установки, то система будет максимально эффективно работать на протяжении длительного эксплуатационного срока.

https://www.youtube.com/watch?v=kl72-tt—bQ

Виды греющих плинтусов

Система плинтусного обогрева может быть двух типов: с электрическими и водяными нагревателями. На стадии монтажа сложнее система с водяными теплыми плинтусами (требуется коллекторное или лучевое подключение), но при эксплуатации она более экономична. Электрический теплый плинтус монтируется быстро — надо только закрепить обогреватели к стене, сразу поле монтажа он готов к работе. Но расходы на отопление, как и у любого электроотопления, высокие.

Одна из самых незаметных систем отопления — теплый (греющий) плинтус

Устройство отопления с водяным теплым плинтусом

Система водяного плинтусного отопления отличается только нестандартной формой отопительных приборов. Ключевые составляющие не отличаются от стандартных: нужен водогрейный котел, коллекторный узел и система труб, при помощи которых подключается теплый плинтус.

Есть еще комбинированный теплый плинтус — с электрическим ТЭНом и трубами для теплоносителя

Обратите внимание: оптимальный режим работы системы — низкотемпературный. На подаче 40-50°C, на обратке примерно на 5°C ниже

Потому подбирать котел или строить систему надо исходя из этого. Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры.

Способ подключения

Есть особенности и в выборе способа подключения. Последовательное подключение всех плинтусных обогревателей в комнате неэффективно: пока теплоноситель дойдет до последних в ветке обогревателе, он сильно остынет и они почти все время будут оставаться холодными.

Лучевая схема подключения выглядит примерно так

Для водяного греющего плинтуса используется лучевая система: приборы подключаются по одному или попарно. Для этого в систему встраивается коллекторный узел, к которому подключаются трубы, которые идут на отопительные приборы. Недостаток такой системы — большой расход труб. Ведь к каждому прибору (или небольшой группе) идет две трубы — на подачу и обратку. Расход труб намного больше, но распределение тепла более равномерно и сама система более надежна. Почему более надежна? При повреждении труб или радиаторов в одной группе, все остальные работают нормально.

Особенности монтажа

При устройстве водяного плинтусного отопления, трубы обычно прячут в пол. Прокладывать их вдоль стен не получится, так как место занято отопительными приборами. То есть, монтаж водяных теплых плинтусов возможен только на стадии ремонта — придется подымать полы.

В смонтированном состоянии очень привлекательно

Укладывать в стяжку рекомендуют специальные полимерные трубы — они не подвержены коррозии и имеют низкую теплоотдачу, то есть потери тепла при транспортировке теплоносителя будут небольшими. Но так как доступность для ремонта у этих систем невелика, брать надо качественный товар известных производителей, а это недешево.

Электрический теплый плинтус

Электрический теплый плинтус внешне от водяного отличается только наличием клемм для подключения питания. В остальном вид тот же. Это две трубки с перпендикулярно закрепленными алюминиевыми/латунными/медными пластинами. В нижней трубке расположен нагревательный элемент – ТЭН, в верхней прокладывают провода для подключения.

Общее устройство греющего плинтуса

Монтировать и подключать электрический теплый плинтус намного проще. Его надо только закрепить, протянуть провода и подключить их к клеммам. Для поддержания заданной температуры в систему встраивают терморегулятор, который включает и отключает нагреватели. Использование термостатов желательно, так как он оптимизирует работу — экономит электричество.

Монтаж действительно несложный, но подключать электрический теплый плинтус надо к выделенной линии с правильно подобранным номиналом автомата защиты и медными одножильными проводами соответствующего сечения. Так что и в этом случае требуется ремонт – проводку принято прокладывать в стене, а для этого надо делать штробы, то есть ломать стены.

Монтаж электрической плинтусной системы

Для установки теплых электрических плинтусов в распределительном щитке нужно смонтировать отдельный автоматический выключатель. Мощность выключателя рассчитывается в зависимости от количества и параметров используемых плинтусов.

Технология монтажа плинтусного отопления электрического типа выглядит следующим образом:

Первым делом к распределительной коробке подводится электрическая сеть. Коробка должна находиться недалеко от системы на высоте около 5 см от уровня пола.
Стена заклеивается изоляционной лентой.
Далее к стене крепится нижняя алюминиевая кромка и верхний профиль. К верхнему профилю крепятся держатели. Параметры установки держателей точно такие же, как и в случае с водяной системой – 15 см от углов, шаг установки – 40 см.

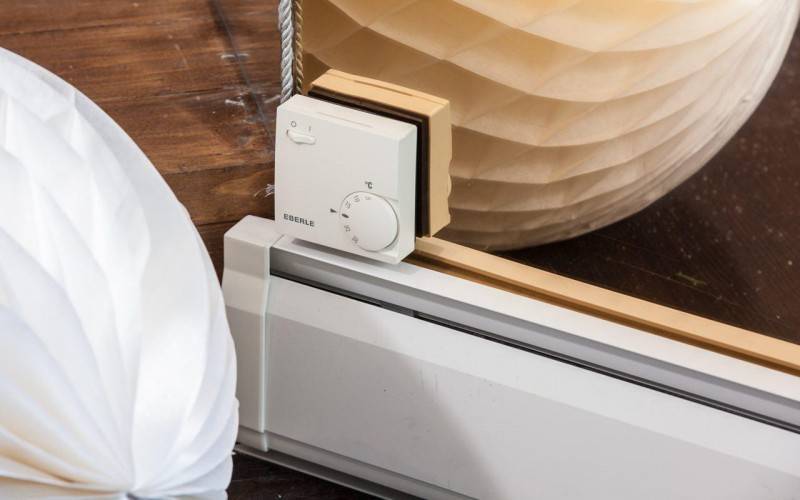

Следующий шаг – установка выносного терморегулятора. Данный элемент устанавливается напротив радиаторов. Высота установки – 1,5 метра, расстояние от отопительной системы – от 2 метров.
В нижней трубе нагревающего модуля устанавливаются ТЭНы. Модули нужно зафиксировать в держателях таким образом, чтобы они не имели непосредственного контакта со стеной. Подключение модулей осуществляется параллельно при помощи силового кабеля. Кабель должен обязательно иметь силиконовое покрытие и термостойкость до 180 градусов.
Верхняя часть конструкции закрывается коробом из пластика.

Советы по эксплуатации

Включать плинтусный обогрев лучше всего в межсезонье или в период сильных холодов. Использовать любой его тип, как самостоятельный источник обогрева, допускается лишь в небольших помещениях при температуре за окном не ниже -15 градусов Цельсия. В противном случае эффекта от обогрева практически не будет, а расход электроэнергии будет колоссальный.

После периода межсезонья необходимо разобрать плинтусный обогреватель, осуществить его визуальный осмотр, а также при необходимости заменить испорченные детали.

И еще, в случае выявления любых неполадок в работе плинтусного обогревателя лучше всего вызвать специалиста, а не пытаться решить проблему самостоятельно.

В следующем видео представлен обзор плинтусного электрического обогревателя «Мегадор», позволяющий экономить электроэнергию за счет прогрева стены и уменьшения теплопотери.

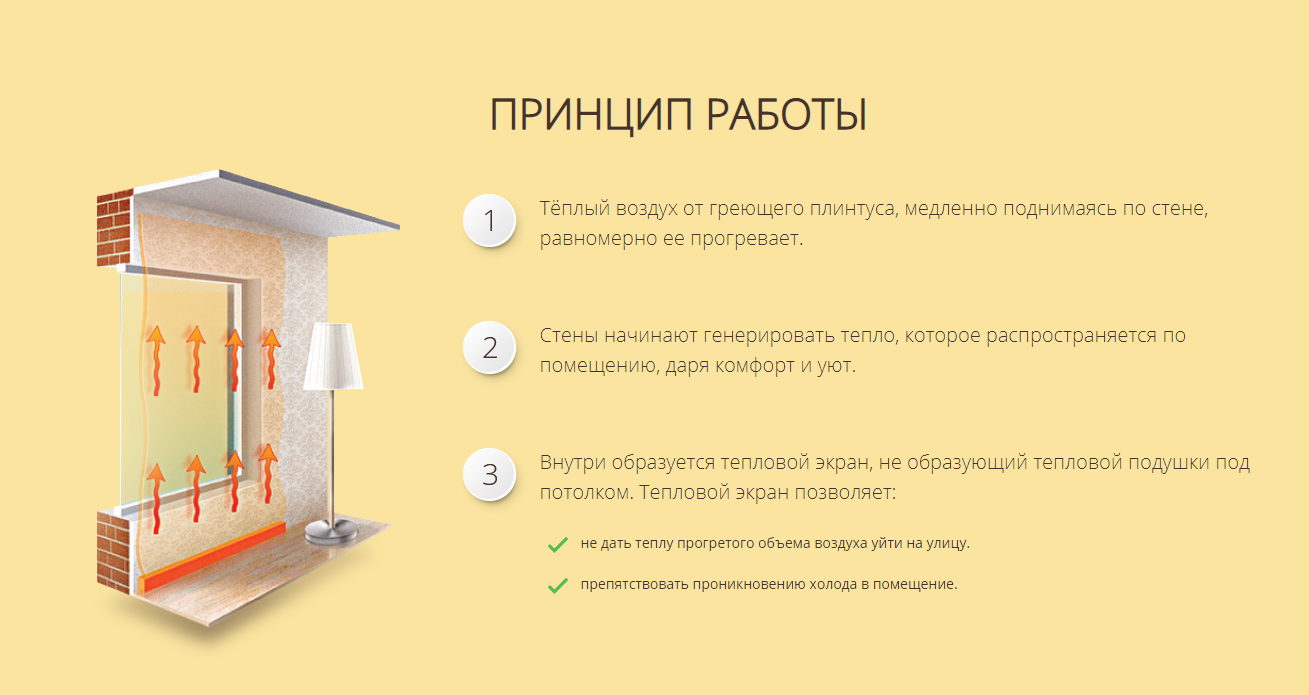

Принцип работы теплого плинтуса

Электрический теплый плинтус – это незаметная глазу система, прогревающая пол в соответствии с режимом, который выбирает пользователь. Принцип ее работы крайне прост:

Для начала надо включить систему, затем выбрать желаемую температуру пола. 

После этого плинтус начинает работу. Он разогревается и отдает тепло стенам, образуя таким образом тепловую завесу.
Стены отдают тепло в комнату, таким образом удается избежать пересушивания воздуха, слишком высокой температуры в комнате и подъема пыли.
После выполнения задачи терморегулятор отключает контакт до момента остывания на пару градусов. После этого цикл повторяется, благодаря этому удается максимально снизить энергопотребление и минимизировать усилия владельцев дома или квартиры.

Устройство системы водяного плинтусного отопления

Среди основных элементов отопления с водяным носителем тепла – радиаторный блок теплого плинтуса, коллектор распределения, пластиковые трубы, которые не пропускают кислород. Блок радиатора теплого плинтуса состоит из теплообменника и короба из алюминия. Теплообменник формируется из двух медных труб наружного диаметра около 13 мм с толщиной стенок 2 мм. На них крепятся вертикальные ламели из алюминия или латуни. Короб из алюминия включает три планки, которые профилированы горячей экструзией: планка верхнего и нижнего крепления, лицевая крышка. Короб имеет ширину в 22 мм, высоту в 140 мм. В коллектор распределения входят две параллельные стальные трубки, в которых есть выводы, вводы, отводчики воздуха, отсечные и сливные термовентили.

Водяное плинтусное отопление

В процессе построения плинтусного отопления применяется специальная трубка из пластика. Благодаря этому элементу теплоноситель доставляется к радиаторам, а также отводится от них. Часть отопительного контура кладется в пол и проводится через стены, а при помощи наружной гофротрубы (которая покрывает внутреннюю) можно без вскрытия пола заменить внутреннюю трубку, которая проводит носитель тепла.

Также при построении плинтусного отопления может понадобиться оснащение дополнительными приборами – термомеханическими или термоэлектрическими термостатами к радиаторам, сервоприводом на коллекторе распределения, циркуляционным водяным насосом, манометром, термометром на вводе в коллектор теплоносителя.

Разновидности плинтусных обогревателей

Плинтусные обогревательные приборы классифицируются по способу обогрева и подразделяются на следующие виды:

водяные;
электрические.

В водяных агрегатах по системе отопления, передавая тепло окружающему воздуху, циркулирует теплоноситель – горячая вода, в чистом виде или с присадками против замерзания (на объектах с периодическим проживанием жильцов).

В электрических устройствах нагрев теплобменника осуществляется ТЭНами (тепловыми электронагревателями), преобразующими электрический ток в тепловую энергию при его прохождении по спирали из материала с высоким удельным сопротивлением.

Мегадор Стандарт (MR)

Конвекторы с плавным регулированием мощности от 0 до 600 Вт.

С января 2020 года, производитель вывел новую модификацию этой серии, а именно Стандарт Версия 3.10.

Плинтусные электрические конвекторы Мегадор Стандарт версия 3.10 отличает: интуитивно понятный интерфейс регулировки мощности; исключена возможность механического повреждения предохранителя (он перемещен на плату управления в корпус прибора); торцевые заглушки совмещены с ножками и выполнены из особого пластика, что исключает царапины на напольных покрытиях при напольной установке конвекторов.

Стандарт (MR) Версия 3.10	Модель	Сторона подключения	Цвет	Длина, мм	Мощность, Вт	Отапливаемая площадь, кв.м.	Размеры, мм	Степень защиты	Цена
высота	ширина
Стандарт — 100	MR100 WL	левая	белый	1000	0 — 400	6 — 8	60	40	IP 20	3950 руб.
MR100 WR	правая	белый	1000	0 — 400	6 — 8	60	40	IP 20	3950 руб.
MR100 BL	левая	коричневый	1000	0 — 400	6 — 8	60	40	IP 20	3950 руб.
MR100 BR	правая	коричневый	1000	0 — 400	6 — 8	60	40	IP 20	3950 руб.
Стандарт — 150	MR150 WL	левая	белый	1500	0 — 400	до 10	60	40	IP 20	4560 руб.
MR150 WR	правая	белый	1500	0 — 400	до 10	60	40	IP 20	4560 руб.
MR150 BL	левая	коричневый	1500	0 — 400	до 10	60	40	IP 20	4560 руб.
MR150 BR	правая	коричневый	1500	0 — 400	до 10	60	40	IP 20	4560 руб.
Стандарт — 200	MR200 WL	левая	белый	2000	0 — 600	до 15	60	40	IP 20	5150 руб.
MR200 WR	правая	белый	2000	0 — 600	до 15	60	40	IP 20	5150 руб.
MR200 BL	левая	коричневый	2000	0 — 600	до 15	60	40	IP 20	5150 руб.
MR200 BR	правая	коричневый	2000	0 — 600	до 15	60	40	IP 20	5150 руб.

Монтаж своими руками

Конечно, можно смонтировать данную конструкцию своими руками, однако это удовольствие обойдётся не дёшево. Стоит задуматься над тем, стоит ли тратить много времени, сил и денег на то, что можно приобрести уже в готовом виде.

Устройство тёплого электрического плинтуса

Этапы установки тёплого плинтуса электрического:

1 этап. Установку тёплого плинтуса лучше начинать со знания как будет проходить всё технически, нужно провести подсчёты и замеры. К местам запуска термостатов и сервоприводов от источника питания тянется электрический кабель. Следуя всем рекомендациям создателей конструкции, заливается цементная стяжка, и проводятся работы по отделке.
2 этап. Следующим этапом будут замеры отпора изоляции, снабжение электричеством и регулировка термостатов.

Не стоит устанавливать систему «тёплый плинтус» в помещении, где показатель влажности бывает высоким, так как это может сказаться на сроке эксплуатации системы, а также качестве обогрева.

Этапы установки тёплого плинтуса водяного:

1 этап. К точке устройства тёплого плинтуса от коллектора тянется трубопровод из пластика.
2 этап. Происходит монтаж элементов всей системы, затем к выводам подключаются греющие модули. Проводится опрессовывание, уравновешивание контуров, настройка автоматики и все остальные действия для нормального пуска системы.

Заключительное слово

Важно помнить, что плинтус может быть задекорирован так, как требует того остальной интерьер, практически не выделяясь и являясь к тому же бесшумным – это отличная альтернатива всему, что применялось ранее. Конечно, в некоторых ситуациях не обойтись без классических схем, но вы вполне можете комбинировать разные системы в разных зонах своего дома, для получения адекватного вашим усилиям результата на каждом отдельном участке работ

Конечно, в некоторых ситуациях не обойтись без классических схем, но вы вполне можете комбинировать разные системы в разных зонах своего дома, для получения адекватного вашим усилиям результата на каждом отдельном участке работ.

Помните также о том, что плинтусные радиаторы сегодня один из самых экономичных способов обогрева. Делайте выбор правильно, и вы будете по достоинству вознаграждены.

Фото плинтусного отопления

Также рекомендуем просмотреть:

Твердотопливные котлы
Экран на батарею отопления
Дымоходы для газовых котлов
Двухконтурный газовый котел
Воздух в системе отопления
Нержавеющие дымоходы
Газовые котлы для дома
Печь-камин
Циркуляционный насос
Печь с водяным контуром
Теплый пол своими руками
Терморегулятор на батарею
Отделка камина
Давление в системе отопления
Конвекторный обогреватель
Газовое отопление в частном доме
Обогреватель для квартиры
Пиролизный котел
Подключение радиаторов отопления
Тепловая пушка
Краска для батарей
Инфракрасный теплый пол
Инфракрасный обогреватель
Дымоход для печи
Водяной теплый пол
ИБП для котлов
Котельные в частном доме
Мощность котла отопления
Чистка дымохода
Отопление частного дома
Электрокотел

Разновидности

В этом обзоре мы будем рассказывать, как сделать теплый плинтус своими руками. Но перед этим нужно определиться, какое оборудование будет использовано для обогрева помещений. Плинтусное отопление может быть водяным или электрическим, а выбор той или иной системы зависит от наличия тех или иных энергоносителей. Водяные системы питаются от котлов любых модификаций, а электрическим нужна надежная электросеть.

Водяные теплые плинтусы

Установка водяного теплого плинтусы своими руками – процесс сложный. Система должна получиться не только эффективной, но и герметичной, чтобы не залить полы и соседей (если они есть). Водяные плинтусные обогреватели представляют собой малогабаритные конвекторы. Основой для их изготовления служат цветные металлы – медь и алюминий. Проходящие внутри трубы делаются из меди, а радиаторы – из алюминия.

Связка из цветных металлов обеспечивает оборудование максимальной эффективностью и теплоотдачей. Кстати, для увеличения мощности водяные конвекторы делаются двурядными – они более толстые, но более мощные.

Устанавливая теплые плинтусы своими руками, необходимо разметить контуры – по одному-два контура на каждое помещение, в зависимости от его площади. Максимальная рекомендованная длина каждого контура составляет 15 метров. Соответственно, если периметр больше, рекомендуется разделить его на два контура. Конвекторы в отдельных направлениях соединяются последовательно.

Для обеспечения равномерности прогрева в систему устанавливается распределительный коллектор. Каждый контур питается от отдельной трубы с краном – если что, подачу теплоносителя можно перекрыть, не затрагивая другие контуры. Такая возможность может пригодиться при возникновении аварийных ситуаций.

Монтируя водяной теплый плинтус своими руками, следует помнить, что эксплуатация данного оборудования в централизованных системах отопления опасна – конвекторы могут не выдержать гидроударов или повышенного давления, что приведет к их разрушению. Для того чтобы защитить отопление от повреждения, в систему ставится промежуточный теплообменник. В результате в квартире с центральным отоплением образуется независимый отопительный контур, берущий тепло от теплоцентрали.

Электрические теплые плинтусы

Сделать электрический теплый плинтус своими руками гораздо проще, чем смонтировать водяные радиаторы. Все дело в том, что данное оборудование питается от электросети и не требует подвода теплоносителя. Электрические плинтусные конвекторы похожи по своей конструкции на водяные приборы, но вместо медных труб здесь располагаются ТЭНы. Именно они и являются источниками тепла.

Плинтусные электроконвекторы могут наделяться встроенными термостатами. Но проще всего управлять каждым контуром с помощью выносного терморегулятора. При необходимости, потребители смогут реализовать систему дистанционного управления через GSM-сети или через интернет.

Виды отопления теплый плинтус

Сегодня на рынке существует довольно широкое предложение по выбору термостатов, от самых продвинутых автоматических устройств, которые работают практически без вмешательства человека и стоят своих денег и устройств бюджетного уровня.

Однако в наше время многие покупатели отдают предпочтение устройствам, не требующим частого вмешательства человека в процессе работы. Этаким автоматам, работающим, по формуле купил, поставил, настроил и забыл.

Сегодня применяются системы плинтусного обогрева двух видов:

Электрический плинтус, обогревающий помещение за счет ТЭНов – электрических спиралей по которым идет ток.

Водяная система, использующая жидкий теплоноситель.

В первом случае, блоки радиаторов комплектуются электрическими спиральными ТЭНами мощностью 200 Вт встроенными в одну из двух медных трубок устройства. Вторая труба используется для подводки питания и имеет силиконовую изоляцию. Такой электрический вариант может применяться для обогрева разных помещений, но только при условии не превышения в них уровня влажности больше нормы, гарантирующей безопасную эксплуатацию агрегата.

Второй вид отопительных приборов использует жидкий теплоноситель и состоит из следующих частей:

Коллектора-распределителя с парой трубок из стали для подачи и возврата теплоносителя.
Собственно радиатора декорированного в плинтус и состоящего из теплообменника заключенного в защитный короб.
Набора ПВХ трубок разного диаметра.

Трубы теплообменника, выполненные из меди, в большинстве моделей имеют внешней сечение 1,3 см, а внутреннее – 1,1 см. На них установлены латунные или алюминиевые ламели обладающие свойством высокой теплопроводности.

Трубка для подачи носителя тепла имеет оболочку в виде еще одной трубки гофрированного типа, которая не только ее защищает, но и позволяет быстро и просто заменить, просто выдернув ее и гофры надежно закрепленной в полу или плинтусе. Однако ремонт и замена ПВХ трубкам устойчивым к влиянию даже солей из воды требуется крайне редко.

Это интересно: Какие функции стоит учитывать во время выбора конвектора
