Частые ошибки и проблемы при установке
Самая частая ошибка – отсутствие утепление однослойной трубы. Внутри дома это может привести к возгоранию горючих конструкций и предметов и ожогам людей. На открытом воздухе отсутствие утепления вызывает множество очень неприятных последствий:
- горючие газы очень быстро охлаждаются, тяга уменьшается, продукты сгорания или даже угарный газ могут попасть в помещение и вызвать отравление людей. При морозах возможно даже возникновение обратной тяги – крайне опасного явления;
- на стенках оседает очень большое количество конденсата, что приводит к быстрому выходу трубы из строя.
Нельзя монтировать газоход без дефлектора или хотя бы колпака – снег и дождь не должны попадать в оголовок и канал.
Необходимо предусмотреть доступ необходимого количества воздуха к котлу – в котельной должно быть постоянно открытое специальное окошко.
Дымовая труба должна быть прямой. При крайней необходимости допускаются наклонные и горизонтальные участки длиной не более 1000 мм каждый и суммарной длиной их проекций на горизонталь не более 2000 мм. Угол наклона не более 30° от вертикали (допускается 45°).
Если дымоход проходит в одном месте с вентиляционными каналами, то он должен быть выше остальных каналов, вентканалы должны быть перекрыты колпаком, расположенным ниже оголовка газовода. Это предохраняет от возможного попадания продуктов сгорания в помещение.
Дополнительные особенности дымохода
Он должен не реагировать на большую температуру. Поэтому в твердотопливном котле устанавливают дымоход, изготовленный из особо термостойких материалов. Когда в таком котле сгорает уголь или дрова, температура дыма намного превышает температуру сгорания газа. Например, температура дыма газового котла не превышает 200 градусов. При сгорании древесины, температура может превышать 300 градусов. Если котел отапливается углем, температура достигает 600 градусов. Иногда происходит скачок температуры. Она начинает повышаться при распалке.
Запрещается проводить распалку камеры горения твердым топливом, бензином, а также другими горючими веществами. Этот вариант может стать причиной возгорания сажи из-за прогоревшего дымохода. Категорически запрещается подобным образом пытаться удалить загрязнения.
Основные правила монтажа дымоходов
Крепление дымохода к стене всегда начинают от отопительного оборудования. Для того, чтобы подобрать правильный диаметр трубы дымохода, необходимо изучить рекомендации производителя котла или камина.
При этом следует учитывать такие характеристики:
- мощность котла влияет на диаметр трубы дымоотвода;
- помимо падения мощности, короткий дымоход может стать причиной задымления внутреннего помещения;
- в то же время, длинный дымоход имеет свойство «форсировать» отопительное оборудование. Таким образом, затраты на энергоноситель значительно возрастут, при этом эффективность отопления может упасть.
Подключают прибор отопления к дымоходу с помощью специального перехода или соединительного элемента — тройника, трубы или колена.
Давайте рассмотрим пример. Предположим, что дом уже полностью готов, а внутри уже стоит котел отопления. Таким образом, устанавливать классический внутренний дымоход уже нецелесообразно — затраты на проход сквозь перекрытия этажей и кровлю будут колоссальными. Поэтому в данной ситуации оптимальным решением будет вывод дымохода через стену. Для этого достаточно возвести внешний дымоход, а с котлом его соединяют горизонтальной трубой. При этом стоит помнить, что длина данного перехода не должна превышать 1 метр. В ином случае значительно снижается тяга в дымоходе. Если возникает ситуация, когда выполнить данную рекомендацию конструктивно невозможно, то необходимо компенсировать тягу с помощью увеличения высоты дымохода.
Для организации одноконтурной системы используется труба из эмалированной или нержавеющей стали. Такой дымоход отличается простотой монтажа и гораздо меньшей себестоимостью.
Двухконтурная система изготавливается по принципу «труба в трубе», при этом между их поверхностями прокладывается теплоизоляция. Данная система более практична, так как имеет большую защиту от внешних повреждений и не образовывает конденсата. Благодаря этим свойствами, такая система нашла широкое применение при строительстве деревянных домов.
Как рассчитать сечение дымохода
Вычисляется по следующей формуле:
D = V/v, где:
- D – нужный нам размер, в м2;
- V – объем потребляемого топлива, в м3;
- v – скорость движения выходящих газов, в м/с.
Форма сечения может быть любой, но круглая предпочтительнее прямоугольной, так как, поднимаясь, пар закручивается по спирали, а лишние детали (например, углы) создают ему препятствия, заставляя менять траекторию, отталкиваться от стенок и в результате ухудшая тягу. Шероховатая поверхность тоже является помехой.
Если найденный диаметр окажется меньше, чем у патрубка, его нужно будет увеличить до равного значения, иначе рискуете спровоцировать падение давления в канале.
| Мощность котла, кВт | Внутреннее сечение, мм | Минимальная высота, м |
| 16 | 200х200 | 6 |
| 16 | Диаметр (Ø) 200 | 7 |
| 16 | 150х150 | 10 |
| 16 | Ø 150 | 12 |
| 32 | 200х200 | 10 |
| 32 | Ø 200 | 12 |
| 32 | 150х150 | 18 |
| 32 | Ø 150 | 20 |
| 45 | 200х200 | 12 |
| 45 | Ø 200 | 14 |
Монтаж дымохода из сэндвич труб через стену
Существуют много способов по возведению дымоотводов, а конкретно в этой статье мы рассмотрим один из способов. Любые печи нуждаются в отводе побочных продуктов сгорания, но создать качественную, надежную систему могут далеко не все. Зависит это в большей мере не от умелых рук строителей, а от того, когда работники задумались об отоплении. В случае, когда дом уже построен, но не были учтены необходимые приспособления под отопительную систему, остается 1 вариант — монтаж дымохода непосредственно через внешнюю стену. Подробнее о способе рассказано ниже.
Значение и принцип работы
Самое главное в дымоходе — не его эффективность, а безопасность. Она заключается в отводе из дома опасного для жизни угарного газа, отравление которым может привести к сильнейшему поражению организма. В процессе горения важен постоянный доступ кислорода в камеру сгорания, обеспечивается он в основном дымоходом.
Основные правила возведения конструкции
Стоит запомнить, что там, где проходит канал, не должно быть никаких других коммуникаций. В том месте, где труба проходит через стену, используют защитный кожух или же можно воспользоваться штукатуркой, предварительно проложив вокруг трубы материал, который плохо проводит тепло.
Особенности
- Внутри дома остается горизонтальная труба, которая обеспечивает более эффективный прогрев помещения, нежели простая вертикальная труба.
- Крайне не желательны в конструкции отвода дыма — острые перегибы труб, так как в них могут образовываться завихрения.
- Тяга трубы пропадает в случае, когда в дымоходе накопилось слишком много сажи — лучше использовать народный способ отчистки от сажи и копоти — периодическая топка осиновыми дровами.
- Строение сэндвич трубы:
Все начинается с первой трубы от печи, которая должна выходить через стену на улицу.
Сначала на стене производится необходимая разметка, а затем проделывается отверстие нужного диаметра под проходной патрубок, вокруг которого обязательно должна находиться теплоизоляция (например, минеральная вата).
Затем нужно соединить дымоотводную трубу с отопительным прибором при помощи колена, состоящего из 3 секций, которое соединяется переходным элементом с тройником. В случае, если нужно изменить направление трубы, используется тройник с очистным стаканом.
Завершается установка закреплением дымоотводных труб с помощью креплений к стене дома (крепления должны иметь расстояние между друг другом до 2 метров), выводом трубы через кровлю (при этом для безопасности рекомендуют не стыковать трубы в месте вывода), а также при необходимости на вершине трубы можно установить защитный зонт (см. Зонтик на трубу дымохода).
Монтаж дымохода из сэндвич труб через деревянную стену
Главное в таком монтаже — осуществить пожарную безопасность. Для этого на выводе трубы через стену необходимо создать изоляцию от прямого контакта с древесиной (обычно используют асбест или обкладывают трубу вокруг кирпичами).
Такая конструкция обеспечит долгое обслуживание дымоотводного канала без каких-либо затрат, а главное — безопасное эксплуатирование.
- От мощности вашего отопительного прибора зависит выбор необходимого диаметра трубы — для достижения оптимальной тяги.
- Дымоход через стену должен быть и не слишком длинным и неочень коротким, иначе топливо будет расходоваться слишком быстро, а как следствие — менее эффективно, или же в дом будут залетать сажа и копоть.
- Монтаж дымохода из сэндвич труб через стену является одним из самых легких и наименее затратных способов обеспечения в доме отопления. Главное — соблюдать технику безопасности при сборке конструкции и учесть все необходимые для вас нюансы. Если все сделать правильно, то такой дымоход прослужит вам много лет, не создавая никаких «лишних» проблем.
Монтаж дымохода из сэндвич труб через стену Монтаж дымохода из сэндвич труб через стену – рассмотрим значение и принцип работы данной конструкции в системе дымоотвода. Правила возведения.
Монтаж трубопроводов, отводящих топочный дым
Работа, связанная с тем, как соединить котел с дымоходом, не является сложным процессом, выполнение его не требует владения специальными навыками и умениями.
Но перед тем, как приступить к монтажу дымоотводящей конструкции, следует внимательно изучить устройство конкретной модели, а также принципы и нюансы проведения подключения.
Кроме этого, при использовании трубной продукции, имеющей разные диаметры, обязательно необходимо приобрести специальный переходник дымохода для твердотопливного котла – он позволит полностью исключить возможность утечки продуктов горения и потерю силы тяги.
Для крепления дымоотводящих труб к стенам дома задействуют специальные детали — саморезы или заклепки. В некоторых ситуациях могут потребоваться дополнительные опоры, подставки и прочие элементы. Их перечень обычно прилагается в комплекте к продукции.
Почему вентиляция необходима?
Воздухообмен необходим для любых установленных котлов: газовых, электрических и твердотопливных. Повышенная концентрация продуктов сгорания в воздухе может привести к отравлению человеческого организма и даже к его гибели
Всего 0,2% газа в замкнутом пространстве несут угрозу для здоровья людей, поэтому важность воздухообмена в котельной бесспорна
Важна вентиляция и по другой причине. В помещении котельной в частном доме, в процессе работы котлов, выделяется большой объем тепловой энергии. Если не установлена система вентиляции, а оборудование укомплектовано обычной вытяжкой, есть риск создания обратной тяги. Она способствует всасыванию газообразных веществ в само пространство комнаты. Поэтому вентиляция в котельной в частном доме – это необходимость, которая отвечает всем строительным нормам и правилам.
В котельной важно устанавливать систему вентиляции, так как это отвечает всем нормам
Требования к дымоходу
Рекомендуем вам перед тем, как приступать к сооружению дымохода, внимательно ознакомиться с инструкцией по эксплуатации вашего котла. В ней должны быть указаны четкие требования к дымоходу, который подходит для конкретной модели. Если вы не нашли такой информации, то можете сделать дымоход из того материала, который вам пришелся больше по душе. Но обязательно соблюдение следующих требований:
Конструкция должна быть вертикальна – это способствует эффективному удалению газа.
Площадь поперечного сечения трубы обязательно должна быть больше или равной площади поперечного сечения отводящего патрубка котла. Меньше – ни в коем случае!
Монтаж оголовка (дефлектора) – обязателен. Если ваша крыша изготовлена из легковоспламеняющегося материала, то обязательна и установка искрогасителя.
Тщательно выбирайте место для монтажа оголовника. Устанавливается он в зоне ветрового подпора. Как ее найти? Зрительно поищите самую близкую к вершине дымохода точку (конек крыши, дерево и т.д.). Мысленно проведите от этой точки к горизонту линию под углом 45º. Оголовок следует разместить выше этой линии.
Сборка дымохода довольна проста: один элемент просто вставляется в другой. Однако различают 2 способа такого монтажа:
— по конденсату – при таком способе детали вставляются друг в друга, исходя из направления стекания конденсата по трубе. Этот вариант используется в том случае, если в конструкции дымохода нет сборник конденсата. Если же он есть, то часть дымохода от котла до сборника конструируется «по конденсату», а остальная – «по дыму».
— по дыму – как вы уже наверное поняли, при таком варианте элементы монтируются по направлению движения продуктов горения.
Не секрет, что именно от силы тяги зависит скорость отвода и выброса горячих газов в окружающую среду. Сила тяги является технической характеристикой самого дымохода, которая показывает КПД его работы.
На силу тяги влияют такие параметры дымохода как его диаметр, высота, размер поперечного сечения.
— если самую верхнюю часть дымохода сделать Уже, тогда дым будет быстрее выходить из трубы, что является плюсом.
— Максимальная вертикальность, то есть малое количество ответвлений и горизонтальных, наклонных участков, это усилит тягу.
Как определить эффективность работы дымохода?
Низкий КПД – он возможен из-за неграмотной конструкции системы, а также из-за неплотной стыковки элементов. Обычно такое замечается уже на этапе сборки, так что все можно вовремя исправить. В противном случае вам придется разбирать уже собранный дымоход и монтировать заново.
Высокий КПД – в таком случае во время работы котла наблюдается слышное гудение в трубах. Вы можете использовать шибер, который может частично перекрыть трубу, отрегулировав таким образом интенсивность удаления газов.
Конструкция дымохода для твердотопливного котла
Неважно какой материал вы предпочтете для обустройства системы дымоудаления. Все дымоходы для ТТ котлов имеют схожу
Конструкцию, которая включает в себя следующие части:
- Труба или дымоход – это участи круглой или прямоугольной формы, по которым и происходит движение продуктов горения от котла во внешнюю среду. Материал трубы должен быть прочным и термостойким, чтобы выдерживать высокую температуру отходящих газов.
- Узел для сбора конденсата – необходимый элемент дымохода. Всем известный закон физики: когда горячий воздух контактирует с холодным предметом, образуются мелкие частички влаги – конденсат. Они оседают на стенках поверхности. Сборник конденсата, как вы поняли, и служит для удаления излишков влаги из системы. Образуется он в верхней части системы дымоудаления и может стекать низ, рискуя попасть внутрь котла. Поэтому сборник и монтируют в нижней части дымохода. Таким образом котел и дымоход не контактируют напрямую, а подключаются друг к другу через специальный тройник.
- Шибер – это специальная заслонка, которой можно перекрыть доступ воздуха из котла в систему. Она закрывается, когда котел не работает, чтобы тепло не улетучилось в трубу.
- Отверстие для ревизии – оно расположено сразу поверх сборника для конденсата. Именно через него и происходит удаление влаги из системы.
Это общая конструкция дымохода. Конечно она может изменяться в зависимости от материала. Например, у дымохода из стали предусмотрен компенсатор линейнойдеформации – это узел, сохраняющий прочность конструкции и ее герметичность. Дело в том, что при регулярном нагревании/охлаждении дымоход из стали может «гулять», нарушая плотность стыковки.
Открытая система с естественной циркуляцией
Эта схема монтажа считается самой безопасной для твердотопливного котла: даже при резком повышении давления и температуры авария маловероятна. Отличия открытой системы от прочих:
- в контуре используется открытый расширительный бак (его устанавливают в самой высокой точке трубопровода);
- отсутствует циркуляционный насос. Вода движется по трубам в силу естественной гравитации. Для такой конструкции выбирают трубы большего сечения и устанавливают их под небольшим углом, чтобы вода перемещалась самотеком.
Достоинства открытых систем:
- поскольку нет насоса, отопление не зависит от электросети. В загородных условиях проблемы с электросетями – дело обычное: перебои из-за обрыва проводов, скачки напряжения;
- оборудование для обвязки обойдется в меньшую сумму (нет насоса, открытый бак дешевле мембранного).
Минусы:
- монтаж технически сложнее – нужно соблюдать необходимый уклон труб, устанавливать элементы обвязки на определенной высоте;
- неизбежно попадание в систему кислорода, который приводит к коррозии труб и металлических фитингов;
- по той же причине неизбежно завоздушивание контура;
- теплоноситель частично испаряется, приходится его восполнять;
- даже при большом диаметре труб естественная циркуляция медленнее принудительной. Необходимо оснащать регулировочными кранами все отопительные приборы, свести к минимуму количество запорной арматуры, но и в этом случае прогрев контура будет неравномерным.
Трубопровод системы с естественной циркуляцией
Из каких материалов должны изготавливаться вытяжные трубы
При большом разнообразии материалов, для работы дымохода можно использовать только несколько видов. Основными являются:
- Кирпич.
- Металл.
- Керамика.
Самыми популярными остаются трубы, выложенные из кирпича. Они способны выдержать очень большую температуру. Ее максимум достигает 1000 градусов. Сегодня на крыше современных дорогих коттеджей можно заметить оригинальную трубу, выложенную из еврокирпича. Однако при внимательном рассмотрении, можно заметить, из кирпичного дымохода видны вставленные внутрь трубы. Они могут быть стальными или сделанными из керамики. Объясняется это очень просто. Один кирпич не годится для нормальной работы. Другими словами, он будет работать, но не очень долго. Его быстро разрушит едкий конденсат. Поэтому в кирпичную трубу вставляют вкладыш. Свободные полости заполняют утепляющим материалом.
Сэндвич трубы сделанные из керамики, способны выдержать очень большую температуру. Она может превышать 1200 градусов. Это значение намного выше, чем максимальная температура дыма, после сгорания угля.
Такой трубе не страшен конденсат и любые атмосферные явления. Отвод конденсата происходит через специальное сливочное отверстие. Иногда для этого под концом лейки делают дополнительную емкость. Дымоходную трубу из керамики устанавливают на фасаде или внутри здания.
Дымоход марки «Schiedel Uni», если произойдет возгорания сажи, способен справиться с такой термической нагрузкой. При горении сажа нагревается до температуры 1100 – 1200 градусов.
Недостатки керамики
Не отличаются красивым внешним видом. Их стоимость намного выше стальных аналогов. Чтобы установить такие трубы, требуются строительные навыки и опыт. Эти трубы остаются популярными у потребителей, имеющих небольшой уровень дохода.
Металлический дымоход
Для его изготовления используют обычную сталь или нержавейку. К сожалению, стальные дымоходы, не могут противостоять
агрессивной среде. Когда котел будет работать постоянно, труба в очень короткое время станет непригодной для работы, она может быть причиной возникновения пожара.
В состав применяемой нержавеющей стали входят специальные добавки, состоящие из нескольких химических элементов
- Титан.
- Никель.
- Молибден.
Именно они спасают нержавейку от коррозии. Для установки
в котлах используются, следующие марки стали:
- 316.
- 316 L.
- 321.
В их состав входят вещества, позволяющие стали выдержать температуру в пределах 700 – 800 градусов. Эти марки стали, не боятся появления конденсата, они нейтральным к кислотам, не вступают в реакцию с другими агрессивными веществами.
Стоимость дымохода, сделанного из нержавейки доступна среднему покупателю. Он считается наиболее подходящим для установки в котле на твердом топливе.
Стеклянный дымоход
Встречается очень редко. К его положительным качествам можно отнести:
- Невысокая тепловая инертность.
- Никогда не появляется коррозия.
- Оригинальный вид.
Стоимость подобной конструкции очень высока. Поэтому она встречается очень редко. Кроме того, ее монтаж очень трудоемок и стоит больших денег.
Строительные нормативы
Устройство дымоходов регламентируется СНиП 41-01-2003.
Основные требования к конструкции трубы:
- высота должна быть не менее 5 метров;
- расстояние от верха до плоской кровли – не менее 1000 мм;
- нежелательно применение горизонтальных участков, длина каждого из них не должна превышать 1000 мм, суммарная их длина не должна превышать 2000 мм;
- высота трубы при скатной кровле:
- при расстоянии до конька менее 1500 мм – не менее, чем на 500 мм выше конька;
- при расстоянии от 1500 до 3000 мм – вровень с коньком;
- при расстоянии более 3000 мм – угол между линией, соединяющей конек с оголовком и горизонталью должен быть не более 10°.
Требования пожарной безопасности к дымоходам
Расстояние от наружной поверхности дымохода из керамики и горючими конструкциями должно составлять не менее 250 мм, для кирпичного и «сэндвичного» короба – не менее 130 мм.
Стены и перегородки из горючих материалов защищают цементной или гипсовой штукатуркой по сетке толщиной не менее 25 мм.
Сила тяги
Сила тяги зависит от следующих факторов:
- высоты дымохода;
- состояния канала – гладкости стенок, покрыты стенки сажей или нет;
- наличия дефлектора;
- утепления;
- подвода свежего воздуха.
От наличия и силы тяги зависит Ваша безопасность, поэтому ее следует регулярно проверять, и при необходимости применять меры к очистке канала от сажи, обледенения оголовка трубы.

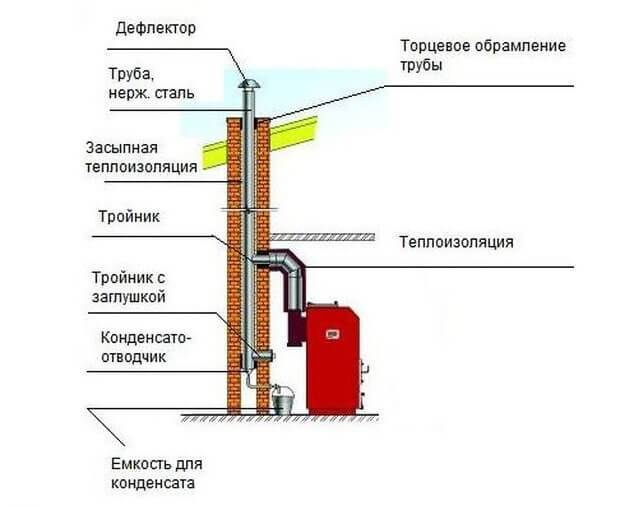

Устройство дымохода
Устройство дымохода
Независимо от применяемого для монтажа материала, все дымоходы для твёрдотопливных котлов конструктивно схожи. Система дымоудаления состоит из одинаковых функциональных компонентов:
- Дымоход. Цилиндрический или прямоугольный участок, через который из котла выводятся продукты горения. Должен изготавливаться из прочного и устойчивого к нагреву материала.
- Сборник конденсата. Из курса физики все помнят, что разогретый воздух при соприкосновении с холодной поверхностью образуется на ней конденсат – небольшие скопления влаги. Чтобы капли воды не стекали в котел, дымоход нужно оборудовать средством для их удаления из системы. Сборник конденсата оборудуется в нижней его части, который не контактирует с котлом напрямую, а соединяется через тройник.
- Шибер – заслона для прекращения подачи воздуха в систему из котла. Шибер необходим для экономной работы – чтобы после прекращения работы котла блокировался выход теплого воздуха во внешнюю среду.
Это типовая дымоотводная схема. При работе с конкретными материалами она может иметь небольшие отличия и дополнения. К примеру, стальные дымоотводы оснащают компенсатором линейной деформации. Он отвечает за герметичность и надежность системы, потому что постоянные циклы нагрева и охлаждения ведут к расшатыванию дымохода. Это снижает плотность состыковки компонентов.
Котлы шахтного типа
Как уже упоминалось особенностью таких котлов является наличие двух камер: большой вертикальной загрузочной камеры (шахты) и камеры с теплообменником. Топливо поджигается снизу в первой камере и пламя через отверстие попадает в другую, где и отдает свою энергию теплоносителю через теплообменник.
Такие котлы могут быть, как с обычным сжиганием топлива, так и с пиролизным. В первом случае весь необходимый воздух подается через нижнюю дверку, а продукты горения, пройдя через теплообменник, удаляются в дымовую трубу. Во втором случае к месту горения подается ограниченное количество первичного воздуха, где дрова сгорают с выделением пиролизного газа. Кроме того такие конструкции оборудуются дополнительной камерой дожига, куда подается вторичный воздух и осуществляется сжигание газа. В верхней части теплообменной камеры расположена задвижка, которая отрывается при розжиге и позволяющая дымовым газам напрямую выходить в дымовую трубу.
Чертеж-схема котла шахтного типа с камерой дожига
1 — заслонка подачи первичного воздуха; 2 — нижняя дверка для поджига и чистки; 3 — решетка; 4 — дрова; 5 — загрузочная дверка (может располагаться и сверху); 12 — труба с нагретой водой (подача); 13 — пусковая заслонка; 14 — заслонка дымовой трубы; 15 — теплообменник; 16 — подача вторичного воздуха; 17 — камера дожига; 18 — обратка; 19 — слив; 20 — чистка; 21 — заслонка; 22 — колосниковая решетка; 25 — зольник.
Схема котла шахтного типа с футеровкой внутренней поверхности камер сжигания и дожига
Монтаж
Установка котла на деревянный пол возможна своими руками без помощи специалиста. Для проведения работ нет необходимости получать специальное разрешение у соответствующих органов. Нужно подготовить специальное, хорошо вентилированное топочное помещение. Его оборудуют согласно требованиям по пожарной безопасности.
Существует ряд требований относительно устройства топки:
- в помещении необходимо установить окно для проветривания;
- установка инженерных коммуникаций (вентиляция, система водоснабжения, канализация).
Площадь остекления зависит от объёма помещения: не менее 0,03 м2 на каждый 1 м3 объёма топочной.
Фундамент
Особенное внимание необходимо обратить на фундамент для котла в бревенчатом доме. При установке напольного агрегата с мощностью до 50 кВт в качестве основания можно использовать цементно-песчаную стяжку, но при монтаже более мощных установок этого будет недостаточно
Понадобится отдельный бетонный фундамент, который будет выступать на 25–30 см от габаритов котельной установки.
При монтаже агрегата предъявляются определённые требования относительно материала пола. Оборудование нельзя устанавливать на горючее деревянное основание. Если нет возможности залить бетонный фундамент, то котёл в брусовом доме устанавливают на подиум из огнеупорного кирпича, листа металла или асбеста. Основание должно выступать от габаритов котла минимум на 15 см с каждой стороны и на 20 см в части топки.
Вентиляция
Повысить эффективность котельной установки, обеспечить нужный уровень горения топлива позволяет правильное устройство приточной вентиляции. Параметры инженерной коммуникации рассчитывают по размерам топочной и мощности установленного оборудования.
Для нормальной работы небольшого котла с мощностью до 35 кВт достаточно пробить небольшое отверстие с сечением 30 × 30 см на противоположной от котла стене в нижнем уровне для обеспечения потоками свежего воздуха. Оборудуют и вытяжное отверстие с сечением 40 × 40 см на расстоянии 30 см от уровня потолка в противоположной части комнаты.
Дымоход
Любое отопительное оборудование, в котором происходит сжигание топлива, должно оснащаться дымоходом. Местоположение этого канала указывается на этапе составления проекта здания. Если дымоход не предусмотрен проектной документацией, его делают самостоятельно из кирпича или специального материала.
Современным вариантом дымохода считаются утеплённые сэндвич-модули, которые выполнены из нержавеющей стали и утеплителя (минеральной ваты). Шахту для отвода отработанных газов собирают из деталей необходимого диаметра. Стандартная высота составляющих 1 м. Существуют определённые требования к дымоходу твердотопливного котла:
- постоянное сечение на всей протяженности трубы;
- диаметр шахты для бытовых моделей в пределах 15–20 см;
- отсутствие наклонов или изгибов;
- запрещено стыкование сэндвич-модулей в пределах плиты перекрытия.
При необходимости можно сместить дымоход, но не более чем на 1 м от стандартного положения. Чтобы предотвратить возможность возгорания кровельных материалов или других строительных конструкций, дымоходы оборудуют искроуловителями.
Подключение агрегата к системе отопления
После установки котла, подготовки вентиляционной системы и устройства дымохода приступают к обвязке отопительного агрегата
Необходимо соблюдать одно важное правило: на теплообменник работающей установки ни в коем случае не должна попадать холодная вода. Через перепад температур на стенках камеры сгорания образуется конденсат, на который оседает сажа и превращается в вязкие устойчивые скопления
Липкий налёт плохо счищается и снижает КПД установленного оборудования.
Уменьшить выделение конденсата помогает стандартная обвязка с трехходовым клапаном и байпасом. Схему настраивают на температуру теплоносителя в пределах +50–55 °С. В результате нагревания вода перемещается по контуру отопительной системы, пока не прогреется до указанных параметров. После этого включается трехходовой клапан, который подмешивает остывшую жидкость с обратки системы отопления.
Во время проведения обвязки твердотопливного котла необходимо отталкиваться от требований производителя, которые изложены в инструкции к конкретной модели агрегата
Важно правильно подсоединить горелку к блоку управления. В европейских моделях отопительного оборудования часто присутствует система противопожарной защиты
Механизм подключается к центральному водопроводу.
Монтаж дымохода для твердотопливного котла
Вне зависимости от выбранного материала, конструкция любого нержавеющего дымохода состоит из следующих элементов:
- Хомут под растяжку – для надежной фиксации.
- Трубы – одна или несколько герметично соединенных между собой круглого или овального сечения.
- Раздвижной кронштейн служит для крепления дымохода к стенам или другим строительным конструкциям.
- Тройник предназначен для изменения направления дымового канала на угол 90°, используется в качестве очистного элемента, облегчает обслуживание дымохода.
- Заглушка служит для закрытия термоизоляции нижнего элемента дымохода или для закупорки неиспользуемого ответвления.
- Экран – для обеспечения защиты потолка и стен помещения в соответствии с нормами пожарной безопасности.
- Конденсатосборник – емкость, устанавливаемая в нижней части системы, причем обязательно до отопительного агрегата. В нее будет стекать влага, образующаяся в результате охлаждения пара.
- Монтажная площадка поддерживает всю систему, а также и переносит нагрузку модулей на несущую конструкцию.
- Консоль – крепеж, позволяющий закрепить трубы в строго вертикальном положении.
- Шиберная заслонка – важный элемент, который усиливает и снижает тягу (при необходимости), нагнетает воздух, что повышает силу горения и предотвращает утечку тепла.
- Ревизионное отверстие – крепится сразу над конденсатоотводом, чтобы впоследствии легко сливать ее из системы.
- Сэндвич-колено обеспечивает нужный уклон дымоотвода в сложных строениях.
- Адаптер предназначен для стыковки тепла с генерирующим аппаратом.
- Конус – элемент, завершающий дымоходный канал.
Это типовая схема дымохода для твердотопливного котла, которая может быть изменена, исходя из варианта прохода дымохода: через потолок, на чердак и крышу, или же через стену и далее вверх вдоль строения.
Сборка системы осуществляется по принципу «снизу вверх», то есть от отопительного агрегата к крыше. При этом нужно руководствоваться правилами техники противопожарной безопасности (которые мы рассмотрим ниже) и общими рекомендациями к установке согласно СНиП-91, то есть:
сборка дымохода осуществляется по «конденсату», но для предотвращения его появления стоит использовать сэндвич-дымоходы;
скреплять места соединения элементов при помощи хомутов;
под каждый отопительный агрегат следует устанавливать отдельную дымоотводную трубу;
фиксировать на стену (или на опорные конструкции) кронштейнами;
важно, чтобы площадь сечения соответствовала мощности теплогенерирующего аппарата;
предотвратить контакт канала с газовыми и электрическими коммуникационными линиями, а также размещать его на расстоянии 150-300 мм от кровли, обрешетки, перекрытий;
не допускать стыков между потолочными и стеновыми перекрытиями;
дымовые каналы стоит оборудовать не более тремя поворотами, а их радиус закругления должен соответствовать диаметру патрубка. При этом, стандарт высоты трубы варьируется в радиусе пяти метров, что может гарантировать требуемое разряжение и обеспечивать тягу;
для очистки сажи в основаниях каналов выполняются карманы, имеющие глубину в 250 мм.
Элементы комплекта из нержавеющей стали
В комплект могут войти:
- конденсатосборник;
- опорная площадка;
- тройник-ревизия;
- тройник подключения;
- конус;
- монтажные элементы.
