Как сделать пол в бане на винтовых сваях – последовательность на примерах

Что недопустимо

Недопустимо, когда делается утепление пола в бане, использовать материалы, которые при нагреве станут выделять вредные вещества. Об этом часто забывают и кладут, например, линолеум на пол.

***

В России мало зон, где рентабельно возводить баню с полом без утепления. Сам процесс не настолько дорог и сложен, чтобы пренебрегать им, а в итоге получается всепогодная, круглогодичная баня — прекрасная возможность отдохнуть и поправить здоровье.

Клиентам, еще не определившимся с материалом для строительства, будут полезны следующие публикации:

• достоинства и недостатки каркасных и каркасно-щитовых бань;
• особенности утепления стен кирпичных, деревянных и блочных бань;
• бани из пеноблоков, обладающих массой достоинств;
• преимущества и недостатки внутреннего, который возможно выполнить своими руками,а также внешнего, в частности межвенцевого, утепления;
• необходимость утепления крыши.

Деревянные полы – особенности

Основное условие непротекаемого пола в парной – лаги монтируются перпендикулярно относительно направления, в котором стекает использованная вода. Главный элемент такого пола – крепкие лаги, опирающиеся на брус, укрепленный по столбчатому фундаментному основанию.

Если полы настилаются по сваям, рекомендуется применять более эффективный изоляционный материал – керамзитный камень, минерализованную вату и другие. На закрепленные лаги настилаются доски, предварительно пропитанные антисептическими составами. Стоит заметить, что пропитка пола в бане должна быть выбрана правильно, с учетом породы древесины. Если пол строится протекаемого типа, то между досками оставляются промежутки в несколько миллиметров, через которые вода будет иметь возможность беспрепятственно уходить в дренажную яму.

Пол с уклоном

Если вас по каким-либо причинам не устраивает проливной пол, то вы можете смастерить конструкцию, использование которой предусмотрено во всех душевых кабинах. Иными словами, вы можете сделать обыкновенный слив. Чтобы вода не застаивалась, тем самым ускоряя процесс гниения, часть пола должна находиться ниже, чем основание.

Уклон делается довольно просто. В процессе монтажа настила можно использовать доски с постепенно уменьшающейся толщиной. Можно размещать подкладки между лагами и досками. Уклон должен быть незначительным, буквально 1–1,5 сантиметра. Этого хватит, чтобы вода уходила.

Стоит отметить, что пол с уклоном по большей части предназначен для помещений с бетонной стяжкой. Для полностью деревянных бань с мойкой и парной лучшим решением является проливной пол.

Устройство пола в бане на винтовых сваях

Пол в бане на винтовых сваях должен иметь хорошую теплозащиту, так как под постройкой достаточно много свободного пространства. Если баня будет использоваться зимой в регионе с холодным климатом, то рекомендуется дополнительно защитить подпольное пространство, закрыв его по периметру цоколем. В этой ограждающей конструкции изготавливается несколько продухов, которые дают возможность эффективно вентилировать подполье, и в то же время создают дополнительную теплозащиту.

Полы в бане на сваях — Схемы и Проекты

Наибольшее количество дискуссий вызывает конструкция пола в бане из сруба, так как здесь существует опасность сделать конструкцию, в которой нижний венец будет слишком интенсивно увлажняться. В результате такого постоянного воздействия влаги древесина может начать разрушаться раньше времени и вся конструкция прослужит заметно меньше отведенного ей срока. Поэтому, далее размещена схема оптимального расположения всех необходимых в хороших полах элементов.

В нижний венец установлены лаги пола сечением 100х150 мм.

Под лаги нашиваются черепные доски для того, чтобы стать опорой теплоизоляционному слою.

Далее плиты утеплителя кладутся в два слоя, один — 100 мм, а второй — 50 мм. Настил выполняется вразбежку, так чтобы стыки нижнего слоя не совпадали со стыками верхнего.

Следующим шагом выполняется изготовление обрешетки под плиты чернового пола.

Поверх обрешетки укладывается настил из плотной полиэтиленовой плёнки — это гидроизоляционный слой, который защитит находящиеся ниже деревянные конструкции от попадания на них воды.

На гидроизоляцию устанавливаются прочные цементно-стружечные плиты (ЦСП), толщиной не менее 12 мм. По периметру выполняется бортик из того же материала.

В образовавшееся пространство раскладывается металлическая сетка с прутком не меньше 10 мм. После чего выполняется заливка бетонной стяжки толщиной 10-12 мм.

В этой конструкции не указан важный нюанс — нет сливного отверстия для организации стока воды из помывочной и парилки. План его размещения можно увидеть на схеме ниже.

Тут также указан финишный отделочный слой для напольного покрытия бетонной стяжки в бане — это, как правило, керамогранитная плитка. Кроме того здесь можно видеть, что на схеме полы парилки или моечной изготовлены с уклоном. Для организации такого угла, бетонная стяжка заливается по маякам, сделанным из дерева под определенным углом от стен к сливному отверстию.

Чуть более усложнённая конструкция с проливным деревянным полом и утеплённой бетонной стяжкой.

Хороший вариант для создания теплового барьера по периметру здания — изготовления цоколя

При его создании важно учитывать, что грунт рядом с баней будет двигаться и жестких соединений ограждающая конструкция с баней иметь не должна

Как сделать пол в бане на сваях своими руками: Инструкция

Первым делом убедитесь, что в земле выкопаны все необходимые траншеи для укладки канализационных труб и каналов подачи воды, если таковые запланированы.

После чего половые лаги снизу подбиваются досками чернового пола.

Следующий шаг заключается в обеспечении ветровлагозащиты для утеплителя. Эту роль выполняет специальная паропропускная мембрана, которая позволит теплозащитной прослойке эффективно испарять влагу со своей поверхности на улицу. Качественный теплобарьер создаст минеральная вата толщиной 150 мм.

Далее вся поверхность пола закрывается плотной гидроизоляцией с небольшим нахлестом на стены.

Закончив с гидрозащитой, поверх неё устанавливаются доски чернового пола.

На черновой пол или обрешетку укладываются плиты ЦСП.

Плиты сверху закрываются гидрозащитной плёнкой, поверх которой кладётся обрешетка для заливки бетонной стяжки.

Стяжка пола выполняется по маякам. Их можно сделать из дерева или из металлических профилей, как на фото выше. Поверх бетона укладывается керамическая плитка или обустраивается деревянный пол. Если в планах сделать проливные полы из досок, то в пространстве между деревянным настилом и бетонной стяжкой рекомендуется организовать вентиляционный канал.

Такая труба обеспечит хорошую воздушную циркуляцию и не только защитит деревянные полы от преждевременного гниения, но и позволит дольше и с большим комфортом находится в парной благодаря постоянному притоку свежего воздуха. При необходимости снаружи или внутри на трубе может быть установлен регулирующий клапан, крышка или задвижка.

Этапы строительства бани на сваях своими руками

Пошаговая инструкция по возведению бани на загородном участке включает в себя следующие этапы.

1. Разметка участка под строительство.

Прежде чем переходить к подготовке отверстий под сваи, необходимо определиться с местом их расположения и рассчитать необходимое количество опор. Для этих целей рекомендуется руководствоваться требованиями к установке фундаментов, закрепленными в СНиП 2.02.03-85 и СП 24.13330.2011.

Для удобства в местах, куда будут забиваться или закручиваться винтовые стержни, можно поставить небольшие колышки, которые позволят на местности увидеть недостатки в плане и своевременно исправить их.

2. Установка свай.

Процесс монтажа свай зависит от их вида. Так, например, винтовые опоры устанавливаются в предварительно подготовленные скважины глубиной до полуметра, после закручиваются путем поворота стержня по часовой стрелке. Завинчивание может осуществляться вручную, либо с помощью специальных сваекрутов. В свою очередь буровые сваи также погружаются в предварительно подготовленные скважины, залиты бетонным раствором и укрепленные арматурой.

3. Сборка ростверка.

В качестве основания для стен будущей бани выступает ростверк. Он сооружается из деревянных брусьев 150*150 или 200*200 миллиметров. Для гидроизоляции ростверка под брус необходимо уложить слой гидроизоляции – полиэтиленовой пленки, рубероида и т.д.

4. Возведение стен и крыши бани.

В целом возведения бани на сваях ни чем не отличается от обычного строительства. На подготовленном основании собирается сруб, в котором остаются дверные и оконные проемы, после чего устанавливается крыша. В зависимости от особенностей проекта крыша может быть односкатной или двухскатной.

5. Монтаж пола.

Отдельное внимание следует уделить обустройству пола в бани. В большинство случаев для этой цели используется обычная обрезная доска

Перед началом работ между брусьями ростверка или над ними укладываются лаги, которые крепятся на гвозди или металлические уголки. Поверх лаг выстилается чистовой пол. В некоторых случаях пол в бане заливают бетонной стяжкой. Данный вариант является более затратным, однако, имеет существенное преимущество – устойчивость к повышенной влажности воздуха.

Достаточно часто при строительстве бани на сваях возникают вопросы относительно того, как обустроить слив. Одним из способов является монтаж проливного пола, при котором вода стекает по всей площади, через небольшие щели между досками.

С одной стороны данный вариант является достаточно простым и менее затратным, с другой же стороны – он не позволяет выполнить полноценную теплоизоляцию, из-за чего строение может использоваться по прямому назначению только в теплое время года.

Другим вариантом обустройства слива является пол с небольшим уклоном.

Он не позволяет воде застаиваться, при этом она будет стекать в заданном направлении. Для достижения необходимого эффекта достаточно даже небольшого уклона в 1,5-2 сантиметра. Этот способ позволяет собирать воду в отдельную яму или септик.

Не менее важным моментом является утепление пола в бане на свайном фундаменте. С этой целью может применяться следующая технология укладки пола – дощатый пол застилается гидроизоляционным материалом, затем утеплителем, поверх которого прибивается еще один слой гидроизоляции. Получившийся сэндвич закрывается черновым полом.

Дополнительно можно закрыть пространством под ростверком металлическим сайдингом или профилированным листом, которые предотвратят попадание под пол снега, осадков и холодного воздуха.

Обустройство пола в парилке своими руками

Принципы монтажа и устройства перекрытия чернового и финишного покрытия пола могут зависеть от используемых материалов и методики сборки. Если основным материалом для постройки свайной бани будет служить бревно или брус, достаточно будет обустроить только черновое напольное покрытие. Чистовую отделку производят только после того, как завершатся процессы усадки строения. Если же основные конструктивные элементы и стены парилки возводятся из материала на клеевой основе, то черновой пол, «пирог» утепления, изоляцию от влаги и финишное покрытие можно монтировать спустя два месяца после того, как основная стройка будет завершена.

Утепление пола в бане на свайно-винтовом основании

Для монтажа чернового напольного покрытия обычно применяют швелевку или другую несортовую доску, включая и необрезные деревянные материалы. Можно не волноваться о том, что черновой пол каким-либо образом сможет повлиять на состояние винтового основания

Но при этом важно проверить соответствие фрагментов материала друг другу по показателю толщины

Одним из лучших разновидностей утеплителя, который рекомендован к применению в помещениях бани, является вспененный полистирол. Из конкретных марок можно назвать таких производителей, как Пеноплекс или Техноплекс. Изолятор реализуется в форме листов. В средней полосе России для утепления черновых полов парной лучше использовать утеплитель с толщиной листа равной 50 миллиметрам. Если зимы в регионе суровые и достигают отметки в 40 градусов Цельсия и ниже, лучшим решением станет укладка двойного слоя пенополистирола.

Гидроизолирование полов в бане на сваях

Перед монтажом гидроизоляционного материала на поверхность чернового пола в листах утеплительного материала нужно проделать отверстие, куда будет помещаться стакан системы, используемой для слива воды. Его диаметр должен равняться сечению монтируемой трубы из гофры или пластика, или же быть больше него на 1,5-2 миллиметра.

Когда гофра установлена на место, можно приступать к укладке изолирующей пленки. Для пола бани, возводимой свайно-винтовым методом, лучшим решением считается использование каучуковой мембраны ЕПДМ. Цельное полотно материала необходимо раскатать по поверхности теплоизолятора, оставляя напуски на стены, шириной от 25 до 30 миллиметров в каждую сторону. Чтобы избежать отклонения полотна гидроизоляции от заданного периметра, по краю помещения мойки или парилки нужно набить специальный порожек из алюминия. Он будет плотно прижимать мембрану к материалу утеплителя.

Проливные полы в свайной бане

Следующим шагом в конструировании банного помещения является монтаж чистового пола. К стене прикрепляют монтажные элементы из металла, именуемые «мотыльками». Именно они будут служить креплениями для лаг чистового пола. Межбалочные интервалы могут разниться в зависимости от площади парной комнаты. Фундамент на винтовых сваях служит гарантом высокого уровня жесткости основания. Но профессионалы советуют обустраивать балки пола бани на расстоянии в 50 сантиметров друг от друга.

Поверх установленных лаг производят укладку досок проливного пола. Чаще всего толщина половиц варьируется от 25 до 35 миллиметров, а конструкция делается на основе штифтов из дерева и является съемной. Доски необходимо предварительно отшлифовать, это поможет избежать возникновения сколов и заноз.

Обустройство пола в парилке своими руками

Принципы монтажа и устройства перекрытия чернового и финишного покрытия пола могут зависеть от используемых материалов и методики сборки. Если основным материалом для постройки свайной бани будет служить бревно или брус, достаточно будет обустроить только черновое напольное покрытие. Чистовую отделку производят только после того, как завершатся процессы усадки строения. Если же основные конструктивные элементы и стены парилки возводятся из материала на клеевой основе, то черновой пол, «пирог» утепления, изоляцию от влаги и финишное покрытие можно монтировать спустя два месяца после того, как основная стройка будет завершена.

Утепление пола в бане на свайно-винтовом основании

Для монтажа чернового напольного покрытия обычно применяют швелевку или другую несортовую доску, включая и необрезные деревянные материалы. Можно не волноваться о том, что черновой пол каким-либо образом сможет повлиять на состояние винтового основания

Но при этом важно проверить соответствие фрагментов материала друг другу по показателю толщины

Одним из лучших разновидностей утеплителя, который рекомендован к применению в помещениях бани, является вспененный полистирол. Из конкретных марок можно назвать таких производителей, как Пеноплекс или Техноплекс. Изолятор реализуется в форме листов. В средней полосе России для утепления черновых полов парной лучше использовать утеплитель с толщиной листа равной 50 миллиметрам. Если зимы в регионе суровые и достигают отметки в 40 градусов Цельсия и ниже, лучшим решением станет укладка двойного слоя пенополистирола.

Гидроизолирование полов в бане на сваях

Перед монтажом гидроизоляционного материала на поверхность чернового пола в листах утеплительного материала нужно проделать отверстие, куда будет помещаться стакан системы, используемой для слива воды. Его диаметр должен равняться сечению монтируемой трубы из гофры или пластика, или же быть больше него на 1,5-2 миллиметра.

Когда гофра установлена на место, можно приступать к укладке изолирующей пленки. Для пола бани, возводимой свайно-винтовым методом, лучшим решением считается использование каучуковой мембраны ЕПДМ. Цельное полотно материала необходимо раскатать по поверхности теплоизолятора, оставляя напуски на стены, шириной от 25 до 30 миллиметров в каждую сторону. Чтобы избежать отклонения полотна гидроизоляции от заданного периметра, по краю помещения мойки или парилки нужно набить специальный порожек из алюминия. Он будет плотно прижимать мембрану к материалу утеплителя.

Проливные полы в свайной бане

Следующим шагом в конструировании банного помещения является монтаж чистового пола. К стене прикрепляют монтажные элементы из металла, именуемые «мотыльками». Именно они будут служить креплениями для лаг чистового пола. Межбалочные интервалы могут разниться в зависимости от площади парной комнаты. Фундамент на винтовых сваях служит гарантом высокого уровня жесткости основания. Но профессионалы советуют обустраивать балки пола бани на расстоянии в 50 сантиметров друг от друга.

Поверх установленных лаг производят укладку досок проливного пола. Чаще всего толщина половиц варьируется от 25 до 35 миллиметров, а конструкция делается на основе штифтов из дерева и является съемной. Доски необходимо предварительно отшлифовать, это поможет избежать возникновения сколов и заноз.

Виды

В каркасных домах может обустраиваться два вида покрытий — деревянный и бетонный. Каждый из них имеет определенные особенности, строится по-разному.

Деревянный

Самый популярный вид половых покрытий для классических русских бань. Преимущества:

• экологическая чистота материала;
• низкая цена;
• медленное промерзание материала;
• привлекательный вид.

Недостатки:

• со временем древесина теряет привлекательность;
• дерево разрушается при длительном воздействии влаги.

Чтобы избежать разрушения, древесину нужно покрыть специальными антисептиками.

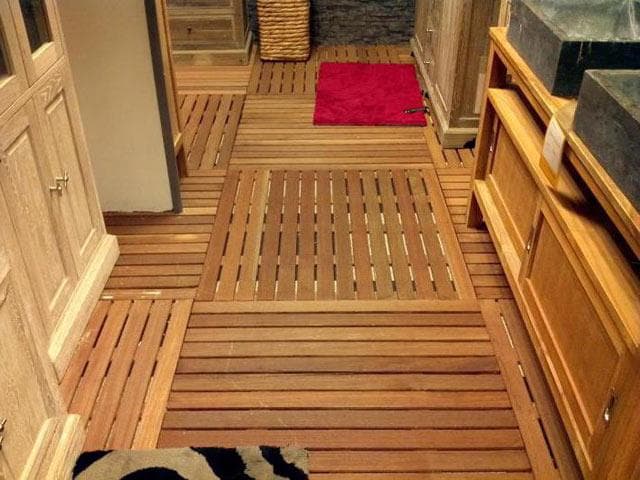

Протекающий

Протекающие конструкции состоят из нескольких уровней:

• фундамента постройки;
• балок, расположенных на фундаменте;
• досок, закрепленных на балках с небольшими промежутками.

Мыльная вода стекает через отверстия в полу на землю или в подготовленный слив. В моечной комнате зимой очень холодно.

Непротекающий

Непротекающие деревянные полы — сплошные настилы из досок, которые расположены под углом в одну сторону. В самой нижней точке размещается сливная решетка, через которую из бани выводится отработанная жидкость. Конструкция непротекающего настила:

• плиты OSB толщиной до 6 мм;
• ветроизоляция, гидроизоляция;
• теплоизоляция из минеральной ваты;
• защитная плита OSB толщиной 18 мм;
• два слоя пенополистирола;
• пароизоляция;
• армирующая сетка из стекловолокна;
• бетонная стяжка с армирующей сеткой;
• напольное покрытие из досок.

В бане с непротекающим настилом приятно париться зимой, летом.

Бетонный

Это самые дорогие, сложные конструкции в плане обустройства. Преимущества:

• долговечность, прочность, надежность;
• отсутствие вредных веществ при сильном нагревании;
• выдерживание частых перепадов температур, длительного воздействия влаги.

Недостатки:

1. Без дополнительного утепления бетон быстро промерзает.
2. Нужно затратить много сил, денег, чтобы построить бетонное основание.

После настила пола нужно делать декоративную облицовку бетонных поверхностей, чтобы улучшить их внешний вид.

Как правильно возвести сооружение?

Процесс состоит из следующих этапов:

• После обустройства основания приступают к возведению бани.:
• Сначала определяют высоту стен и тип крыши.
• По углам опоры делают из брусьев, скрепляя их уголками.
• Затем к ростверку крепят обрезные доски. Между ними монтируют подкосины.
• Завершает процесс соединение деталей верхней обвязкой.
• Далее сооружают надежный пол, выполняя сразу его утепление. Чтобы закрепить напольное покрытие, необходимо установить лаги на ростверк, соединяя их с основанием посредством металлических уголков.

После завершения изготовления чернового пола приступают к монтажу стен. Технология здесь несколько различна для бруса и каркасного строения.

Из бруса

Спустя месяц после сооружения основания начинают крепить венец обвязки

Нижний брусок обрабатывают антисептиком. Для соединения элементов используют гвозди. Когда брусья уложены, делают паузу, чтобы обеспечить усадку каркаса.

Этот процесс длится около полугода. Затем выполняют заделку щелей, используя паклю либо герметик. Конопатят сначала нижний венец, после чего постепенно двигаются вверх.

Строительство каркасного сооружения

Контур в виде каркаса возводят из бруса, обработанного антисептиком. Его сечение подбирают, учитывая используемый утеплитель и несущую способность материала. Для обвязки и угловых стоек нужен более массивный брус.

Начинают монтаж с угла, соединяя брус гвоздями. Перед укладкой застилают ростверк рубероидом. Во всех углах крепят раскосы. Собирать каркас лучше на площадке. Для внешней его обшивки рекомендовано применять вагонную доску, хотя подойдут и иные материалы. Вагонку крепят горизонтально, укладывая под нее гидроизоляцию.

Важный этап сооружения — теплоизоляция конструкции. Утеплителем чаще становится минеральная вата. У нее хороший показатель проницаемости паром, материал не горит, позволяет стенам «дышать». Можно укладывать также минеральное рулонное волокно. Плиты монтируют между стойками.

Между утеплителем и наружной обшивкой крепят гидроизоляцию в виде пленки. Изнутри устраивают алюминиевую фольгу с полиэтиленовым слоем. Стыки проклеивают скотчем, затем выполняют внутреннюю отделку.

Оборудуя полы, учитывают назначение помещения. Там, где будет много воды, устраивают проливное основание. Оно состоит из дощатого настила с зазорами, пропускающими вниз стоки. Такие полы не утепляют.

Между досками делают небольшие зазоры, оставляя щели также по периметру. Если под баней песчаный грунт, поверх него засыпают щебень, оставляя зазор в 10 см до пола. При глинистой почве сооружают поддон, который направляет воду к стоковой емкости.

Помещения для отдыха требуют наличия пола, который не протекает. Сначала делают черновой настил, используя пару слоев досок. На них монтируют сплошное покрытие из сосны, укладывая под него утеплитель.

Виды для строительства фундамента под баню

Как правило, баня не представляет собой крупный объект, и это является основным условием при выборе фундаментного основания. Для забивных столбов потребуется специальная строительная техника, аренда которой обходится дорого. Кроме того, на каждой забитой железобетонной свае придется устраивать оголовок. Получается, что такой вид основания для возведения бани маго пригоден, поэтому многие отдают предпочтение винтовым и буронабивным вариантам.

Буронабивные

Этот вариант используется почти для любого небольшого объекта, к которым можно отнести и баню. Здесь имеется только одна сложность – бурение скважин.

Несущие способности буронабивного свайного столба образуются в результате работы в две плоскости – от опоры, расположенной на лежащем под ней грунтовом слое и от взаимодействия боковых поверхностей столба с соприкасающейся с ними почвой.

Отличаясь подобными особенностями, буронабивной столб может не достигать прочного грунтового слоя, находящегося на большой глубине, а исполнять свое функциональное предназначение благодаря работе боковых частей. В этом случае сваи называют «висячими» и не рекомендуют для их устройства использовать опалубочные конструкции.

Можно устраивать опалубки из стальных, асбестоцементных или пластиковых труб, применять для этого конструкции с коробчатым сечением, но в таком случае цена устройства фундаментной основы увеличится примерно в двое, потому что кроме опалубки понадобятся сваи, сохраняющие несущую способность. Бетонный раствор заливают сразу в пробуренную в грунте скважину.

Принимая во внимание тот факт, что баня не способна создавать значительную нагрузку, расчеты по установке буронабивных свайных опор не понадобятся. Но существует простая методика, использовать которую все же придется:

• диаметр скважин должен составлять двадцать – тридцать сантиметров, глубина забуривания – от двух до двух с половиной метров. Если это условие не выполняется, это означает, что свая дошла до плотного грунтового слоя, и ее можно оставлять на такой глубине;
• свайные опоры устанавливаются под углами, наружными стенами и внутренними перегородками;
• шаг установки – не более трех метров (под баню 6 х 4 м, если стена несущая внутренняя одна – 9 опор).

Если скважины указанного диаметра устроить не получается, разрешается уменьшить их диаметр до десяти сантиметров, устанавливая малые опоры треугольниками с шагом в 30 – 40 см.

Винтовые

Такие опоры подходят для любого небольшого сооружения. Их несущие способности зависят от опоры на плотный грунт.

Среди основных преимуществ выделяют:

• сохранение целостности поверхностного слоя;
• быстрота строительства фундаментной основы;
• приемлемые расходы на установку.

Свая, представляющая собой стальную трубу с лопатками, вкручивается в почвенный состав. На верхних участках труб устраиваются несущие рамки из металла (ростверок), на которые опирается сооружение. Получается, что баня словно «зависает» в воздухе. Винтовые опоры выставляются через два с половиной – три метра, в обязательном порядке – под углы и несущие стены. Диаметр сваи – от 108 мм.

Технологически процесс не вызывает сложностей, но определенные особенности имеются:

• сваю следует заглубить не менее, чем на 1.6 м, для чего придется провести исследование грунтового состава;
• в процессе ввинчивания в обязательном порядке на стенках сваи появятся потертости, что повлечет за собой коррозию металла;
• установка свай должна выполняться строго вертикально, оголовки выравниваются по единой горизонтальной линии. Это влечет за собой дополнительные мероприятия по подрезке или наращиванию установленных опор;
• так как баня на свайно-винтовом фундаменте приподнята над поверхностью земли, подачу воды и слив для бани придется тщательно утеплить;
• для большей устойчивости строители рекомендуют перед бетонированием свай выполнять их армирование;
• выполняя работы в зимний сезон, следует проводить предварительное забуривание, достигая точки промерзания почвы.
