Подключение электрического одножильного кабельного теплого пола к терморегулятору

Настройка терморегулятора

Распространенные модели термостатов оснащены программным модулем, который задает необходимые показатели температуры пола для любого временного отрезка. Сенсорный экран позволяет провести эту процедуру путем нескольких нажатий.

Клавиши «вверх» и «вниз» задают нужную температуру в ручном режиме после включения прибора.

Настройки автоматической регулировки займут некоторое время.

Установка даты и времени.

На панели есть кнопка «книжка», в течение 5 секунд необходимо удерживать ее в нажатом состоянии одновременно со стрелкой «вверх». Открывается меню, в котором можно настроить как часы, так и дни недели (обозначаются цифрами от 1 до 7). Кнопка «питание» сохраняет выбранный вариант.

Watch this video on YouTube

Регулировка нагрева по дням и часам

Активация меню настроек происходит с помощью значка «книжка», на который жать нужно в течение 5 секунд. В основных настройках временного интервала будние дни идут в первую очередь. Опции выбираются нажатием на «книжку», время выбирается клавишами «вверх» и «вниз». Цикл настроек повторяется в такой последовательности: день недели – время – температура. Настроить можно, разбив сутки на 6 отрезков:

• подъем;
• покинули дом;
• вернулись в обед;
• ушли с обеда;
• вернулись вечером;
• ночной режим.

Настройки сервисного меню

Активизируются на выключенном приборе при нажатии кнопок «включение» и «книжка». С помощью сервисного меню можно настроить:

• Калибровку датчиков;
• Переключение датчиков или их одновременное включение;
• Ограничение температуры;
• Регулировку шага температуры (по умолчанию шаг включения-отключения пола равен 1 градусу);
• Минимальный режим прогрева;
• Максимальный обогрев;
• Сброс настроек.

Детский режим

Экран терморегулятора можно защитить от случайного нажатия, подключив блокировку. Одновременное нажатие клавиш «вверх» и «вниз» в течение 5 секунд обеспечивает надежную защиту контроллера от несанкционированного переключения.

Установка и настройка

Управление и настройка терморегулятора электрического теплого пола выглядит следующим образом:

• При подсоединении термостата к общей сети и нажатия клавиши «0» включается питание устройства.
• Регулирование температуры в большинстве моделей выполняется с помощью клавишей «^» и «V».
• При наборе температуры светится указатель Set.
• Желаемый результат заданного температурного состояния информируется индикатором Run.
• Отключение от электрического питания выполняется клавишей ON/OFF.

Регулирование температуры водяного теплого пола

Самый распространенный способ подсоединения механизма водяного отопления производится с помощью коллектора. На механизм подводятся концы двух труб: один на подающую гребенку, второй на обратную. На каждый контур поступает теплоноситель идентичной температуры. Данный метод не очень практичен, ведь определять температуру воздуха необходимо по собственным ощущениям.

Для упрощения работы на входе устанавливают расходомеры, которые помогают выправлять температурную норму. В этом случае контролирование тоже выполняется вручную. Термостаты предназначены для автоуправления устройством, а сервоприводы играют роль исполнителя.

Для большого участка нагревания и разветвленной отопительной сети лучше устанавливать термостаты с сервоприводами. Сервоприводы располагаются в каждом периметре на гребенке автоподачи теплоносителя. Роль сервопривода заключается в автоподаче приказа для снижения и добавления объема теплоносителя. Термостаты размещаются в каждой отдельной комнате, где имеется такой вид обогрева. Они взаимосвязаны с сервоприводами, которым и подают спецсигналы управления.

Регуляторы проверяют как температуру напольного покрытия, так и температуру климата, а также оснащены функцией программирования. Контролировать и регулировать температуру необходимо, если такой пол используется в качестве основного источника отопления. Изготавливают модели, отслеживающие единовременно 2 коэффициента. В этом случае первостепенной информацией являются данные о состоянии воздушного пространства, а температура пола представлена второстепенным показателем.

Регулятор теплого пола функционирует следующим образом: на панели механизма можно запрограммировать желаемую температуру. При имеющемся несоответствии даже на 1 градус в любую сторону, на сервомоторы подается сигнал, по которому приток теплоносителя увеличивается или сбавляется. Некоторое время спустя, температурное положение приходит в нормированное состояние.

Установка датчика температуры теплого водяного пола. Электродатчики в основном расположены внутри термостата.

Инструкции по монтированию терморегулятора:

• Вблизи не должно находиться других источников отопления.
• Попадание солнечного света на корпус строго запрещено.
• Установка термостата возможна на высоте 100-150 см от напольного покрытия.

Измерители температуры в основном внешние. Данный электромеханизм закрепляется на краю длинного кабеля. Этот электроприбор должен устанавливаться в полу, необходимый промежуток между стеной и прибором не менее 50 см. Его располагают на одинаковой дистанции от близлежащих труб с теплоносителем. Другой конец подводится к регулятору и соединяется к соответствующим электроклеммам.

Инфракрасная пленка

Инфракрасный пленочный пол – абсолютно безопасный современный обогрев

Все системы отопления имеют хотя бы один недостаток: водяные – риск потопа, электрические – инертность работы, обычные радиаторные – малая эффективность. Только инфракрасный пленочный пол считается самым  безвредным:

• устанавливается в любом помещении (в многоэтажках и частных домах);
• исключен риск повреждения всей системы при перегрева определенного участка;
• направленность теплового излучения, обогрев не воздуха, а непосредственно человека.

Тепло от инфракрасного источника поднимается медленно, без завихрений и сквозняков. Это здоровый обогрев без поднятия пыли в помещении.

Структура термопленки

Теплый пол на основе пленочных нагревателей – это многослойная конструкция с двусторонним ламинированием плотным полимером, между слоями которого расположена углеродная наноструктура. Этот нагревательный элемент – гексагональная решетка, сформированная атомами углерода. Структурный элемент толщиной несколько нанометров обладает способностью создавать лучи дальнего инфракрасного спектра.

Электричество для подпитки проводящих полос подается по медно-серебряным проводникам от подключенного терморегулятора. Места соединения углеродных нагревателей с токопроводящей шиной покрыты антиискровой сеткой, выполненной из серебра.

Нагреватель надежно укрыт от попадания влаги, возгорания и пробоев, но при этом полимерное покрытие не задерживает, полноценно пропускает инфракрасное излучение.

Матовая пленка имеет больше шаров изоляции, как видете между медью и карбоном проходит специальная паста — антиискра

Принцип работы

Источник питания системы – электрическая сеть. Ток проходит по проводникам, преобразуется в тепловую энергию, термопленка излучает инфракрасные лучи и отрицательно заряженные ионы (анионы). Они благотворно воздействую на организм человека, поскольку близки спектрально к солнечному свету.

При укладке разрезать пленку можно строго в указанных местах. Расстояние между соседними линиями разреза не менее 25 см.

Технические особенности

Современная ИК-пленка имеет стандартные размеры:

• толщина – 0,23-0,47 мм;
• ширина – 0,5-1 м;
• длина определяется индивидуально, 1 рулон – 50 м;
• мощность (1м2) – 25-35 Вт/ч;
• удельная температура — 33°С.

В системах пленочного типа происходит нагрев отдельно уложенных между изолирующим слоем нагревательных полосок. Именно от состава этих нагревателей зависит классификация термопленок. Они бывают двух категорий:

1. углеродными (карбоновыми). Нагревательные полоски залиты полиэтилентерефталатом – надежным прочностным барьером. Срок службы такой модификации нагревателей превышает 20 лет. Пленка поставляется в рулонах шириной 50-100 см. Параллельное соединение элементов дает больше уверенности в работоспособности системы (при перегорании одного стержня функциональность других остается непоколебимой). Пленочный пол с карбоном относится к резистивным теплоэлементам, зафиксированным между слоями лавсановой пленки. Форма карбоновых дорожек не имеет значения. Пленка может оснащаться линейными, волнистыми нагревателями с фиксированным расстоянием между соседними дорожками или быть в форме монолитного полотна. Такое устройство подходит под большинство современных напольных покрытий, в том числе и под плитку.
2. биметаллическими. Это конструкция из полиуретановой пленки, между слоями которой расположена медная и алюминиевая прослойка с различными присадками. Форм-фактор таких нагревателей аналогичен – в виде рулона со сравнительно крупными нагревательными секциями. Отличительная черта – отсутствие заземления (вопрос решается путем подключения защитной автоматики) и несовместимость с плиточным покрытием.

Как подключить теплый пол к терморегулятору

При устройстве электрического теплого пола самым ответственным и сложным процессом считается подключение его к системе электроснабжения. С монтажом всех элементов теплых полов справится даже дебютант, но если допустить ошибку в подключении, то весь труд может пойти на смарку, т.к. есть риск выхода из строя всей системы или «пробоев» электроэнергии при неправильно организованном заземлении.Чтобы этого не произошло, лучше обратиться к специалистам из teplyidom86.ru.

Преимущества наличия термостата

В системе электрических теплых полов есть термодатчики, основной функцией которых есть сбор информации о состоянии температуры полов. Для того, чтобы процесс контролировался автоматически, устанавливают специальные терморегуляторы, которые самостоятельно отключают систему или приводят ее в действие, руководствуясь данными о температуре в помещении.

Безусловно, теплый пол можно подключить к сети без вспомогательных устройств, регулирующих его работу. Тогда настраивать режим обогрева придется вручную, что крайне не удобно, лишая себя таких плюсов:

• температура в помещении держится на заданном уровне автоматически;
• есть возможность запускать обогрев в определенное время;
• круглосуточный комфортный температурный режим;
• экономия электроэнергии.

Выбор терморегулирующего устройства зависит от потребляемой мощности теплого пола. Вариантов его подключения два: через розетку и напрямую к щитку.

В инструкции к каждому прибору всегда есть четкая схема подключения силовых проводов, фазы, нуля и заземления.

Подключение термостата к розетке

Такой вариант подключения наиболее распространен и выполняется в такой последовательности:

1. Установка термостата на стене, проделка штробы к устройству.
2. Из розетки провода фазы и нуля, заземления, подводятся к распределительной коробке.
3. В штробе, ведущей к термостату, укладывают кабель нагрева полов и провод от термодатчика.
4. Соответственно инструкции к устройству, произвести соединение проводов по схеме.
5. Подключить систему пола к терморегулятору.

Подсоединение напрямую к щитку

Этот тип подключения используется в том случае, когда термостат будет регулировать температуру большого помещения ( более 20 кв.м ). Согласно этого способа, фазный, нулевой и провод заземления подключаются идентично, как в случае с розеткой. Отличие заключается в необходимости монтажа в электрощитке устройства защитного отключения.

stroybud.com

Подсоединение терморегулятора. Как подключить теплый пол к терморегулятору

Подключение теплых полов — самый популярный метод дополнительного отопления комнаты. Для экономии средств часть работ допустимо выполнить собственноручно

В представленном материале будем рассмотрено как подключить теплый пол при существующих системах прогрева и какие тонкости при этом важно учесть. Реализованы два основополагающих типа тепловых полов — это водные теплые полы и электрические

В нагреве водяного исполнения теплоносителем является прогретая вода, подающаяся из котла либо общего стояка

Реализованы два основополагающих типа тепловых полов — это водные теплые полы и электрические. В нагреве водяного исполнения теплоносителем является прогретая вода, подающаяся из котла либо общего стояка.

А в электрических полах передача тепла реализована следующим образом: протекающий ток нагревает медные греющиеся элементы, а они в свою очередь передают тепло окружающим предметам. По этому принципу функционируют, электрические маты, греющий кабель. А принцип работы инфракрасной пленки заключен в испускании специализированными элементами длинных инфракрасных волн, оные и прогревают все предметы в помещении.

Любой из типов имеет тонкости при подсоединении, далее рассмотрим подключение теплых полов более развернуто.

Виды теплых полов

Подготовка основания и подключение теплых полов

Перед тем как подключить теплый пол, необходимо произвести подготовку

Какую бы схему теплого пола вы не избрали для реализации, всегда важно производить подготовку основания:

• Первым делом производится демонтаж старого напольного покрытия.
• Если будет исполняться новая стяжка, то так же необходимо удаление старой стяжки.
• Затем осматривается основание и при обнаружении трещин и глубоких сколов осуществляется их заделка. Для этого трещину расчищают до твердого основания, грунтуют поверхность и заполняется изготовленным раствором, либо специально приобретенной ремонтной смесью.
• Следующим этапом осуществляется укладка гидроизоляционного слоя в виде полиэтиленовой пленки, минимальной толщиной в 200 микрометров.
• Затем выполняется укладка теплоизоляционного слоя, а по периметру комнаты на стенах крепится демпферная пленка, которая будет нивелировать температурные расширения будущей стяжки.

Алгоритм подготовки основания одинаков практически для всех типов теплового пола, исключением являются инфракрасные тепловые полы.

Подключение водяного пола

Наиболее грамотным ответом, как подключить теплый пол на основе водного исполнения, является их подсоединение к котлу с применением водяного насоса. Из-за того что температура теплоносителя не может быть больше 35 градусов, нужно задействовать коллектора и смесительные узлы.

Для обеспечения подобного присоединения выполняется монтаж трехходового и двухходового клапанов. Затем труба подачи подключается к распределительному щиту, в котором должны быть выходы по числу контуров, а так же регуляторы расхода и клапаны. С помощью них можно отрегулировать подачу воды и настроить температуру всего пола.

Для необходимости отключения отдельно взятого контура на подачу и обратку производится установка кранов.

Примерная схема присоединения водяного пола

Подключение терморегулятора к теплому полу

Прежде чем ответить на вопрос, как подключить теплый пол к терморегулятору, нужно изучить, что такое регулятор и как он подсоединяется к схеме.

Основная задача данного прибора это регулирование температурного режима в помещении. Так же через термостат происходит подсоединение прогревающих элементов к сети питания.

Термостат, следящий за температурой воздуха в комнате, монтируется на стену на расстоянии не менее одного метра от уровня пола.

Существует два главных способа подключения терморегулятора. Это подсоединение к отдел

piorit.ru

• Плитку на гвл положить как
• Одножильный и двужильный теплый пол отличия
• Пол наливной юнис расход
• Сколько метров трубы нужно на 1 квадратный метр теплого пола
• Как сделать пол в доме из бруса
• Какой лак лучше для пола
• Что на пол стелят
• Что положить в ванной на пол вместо плитки
• Теплый легкий пол
• Какой пол сделать на кухне в квартире

Как правильно монтировать пленочный пол

Для начала нужно очистить поверхность пола, затем на нее укладывают теплоизоляционный материал. При его выборе руководствуйтесь тем, каким будет финишное покрытие. Если сверху Вы планируете класть линолеум или ковролин, то изоляция может быть любая, только учитывайте толщину листа – она составляет 3-5 миллиметров. На всех стыках листы проклеиваются скотчем.

А если покрытием будет керамическая плитка, в качестве теплоизоляции рекомендуется применять техническую пробку толщиной 2 миллиметра.

Кроме того при монтаже необходимо заблаговременно определиться с положением терморегулятора, также составьте схему монтажа, чтобы впоследствии пленка легла на пол правильно. И укладывайте ее исключительно на открытых участках, где не планируется установка предметов мебели.

По технологии монтажа теплого пленочного пола пленка разделяется на полосы нужного размера по линиям, которые отметил производитель. После этого пленка раскладывается на полу таким образом, чтобы она полностью соответствовала схеме.

Затем пленку необходимо подключить к проводке. На краях медной полосы установите контактные зажимы, а к ним подключите контактные провода. Обязательно заизолируйте с помощью битумной изоляции все места подключения проводов, а также места разреза пленки с обратной стороны.

Дальше подключается датчик температуры пола. Это делается с нижней стороны пленки, и он тоже изолируется. Когда теплый пленочный пол будет полностью уложен, а также подключены все контакты и провода, следует установить терморегулятор, а уже потом он подключается к электросети. Но перед тем как укладывать финишное покрытие, теплый пол обязательно тестируется на предмет того, чтобы его поверхность прогревалась равномерно.

Схема подключения

Когда сам пол уложен, а все подготовительные работы выполнены, можно приступать к подключению электрического тёплого пола к терморегулятору. Сделать это несложно. Как правило, если покупать прибор в магазине, к нему всегда прилагается инструкция с описанием особенностей, настройки и монтажа. Схема, как подключить тёплый пол к терморегулятору, расположена и на задней части прибора.

Схема подключения теплого пола несложна, разобраться с ней сможет даже неопытный человек

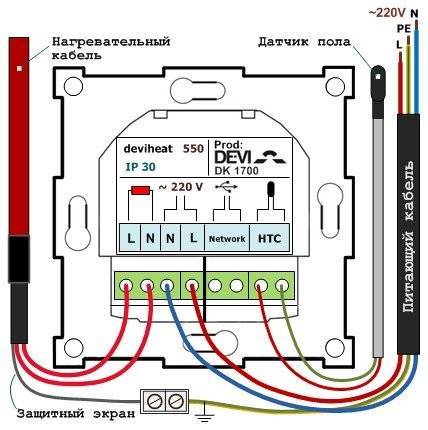

Как видно из рисунка, первые два контакта используются для подключения электропитания 220 вольт. При этом крайне желательно подсоединить фазу и ноль так, как указано на схеме прибора.
