Как контролируется давление
Оптимальным значением для системы отопления газовым котлом является 1,5-2 атмосферы. Если датчики показывают значение, выходящее за эти пределы, то ситуация становиться критичной и сулит поломкой оборудования.

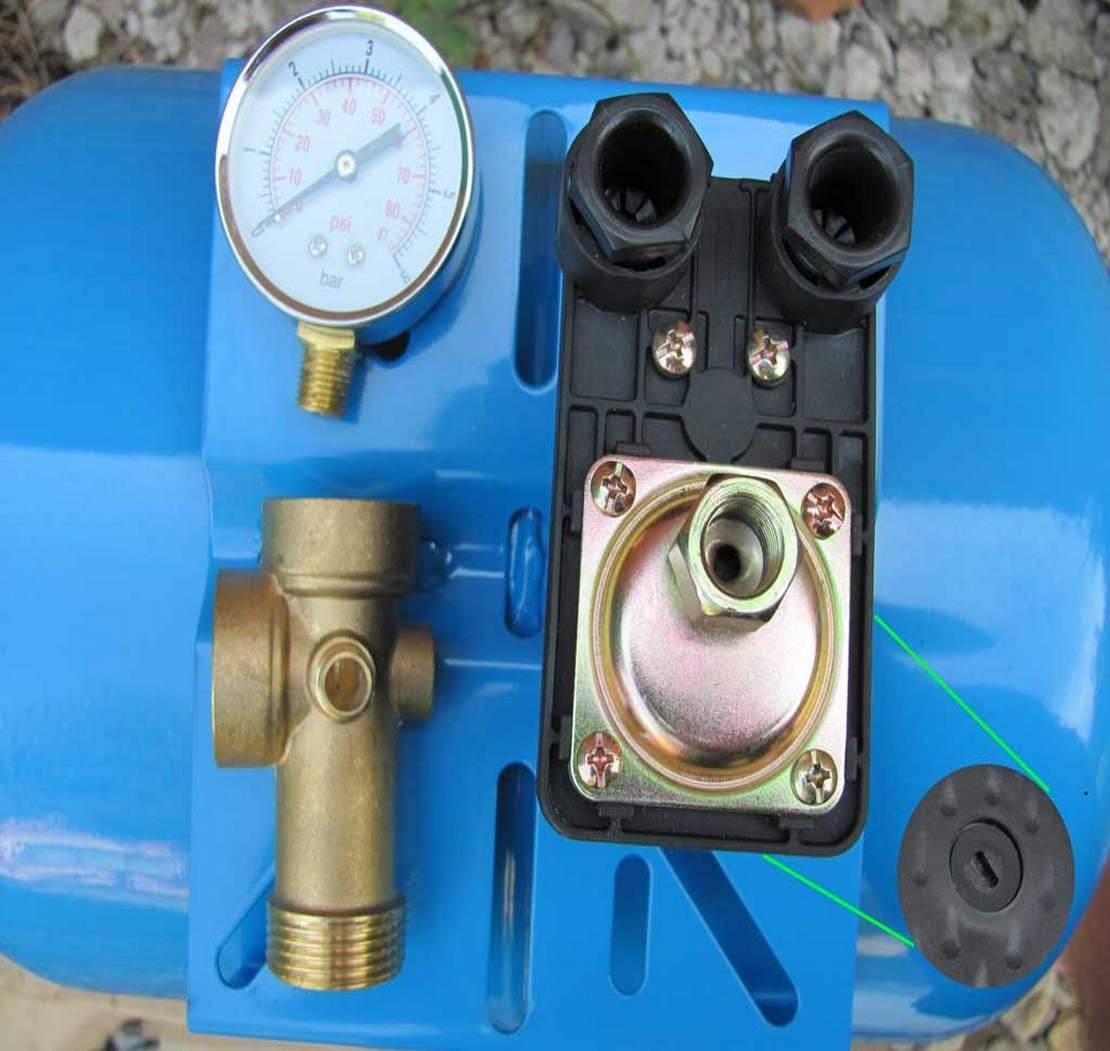

Контроль такого показателя обеспечивает установленный в систему датчик, манометр, оснащенный трубкой Бредана. Монтируют этот прибор в специальных точках, указанных в нормативной документации к оборудованию. Помимо самого отображения уровня давления в системе, такие приборы позволяют обнаружить те участки, в которых имеются утечки или иного рода сбои в работе.
Для облегчения замены манометра и возможности беспрепятственного сброса показателей, а также его продува, рабочая среда направляется к нему через трехходовые краны, а не напрямую. Ставят приборы либо до, либо после узлов, которые в случае поломки оказывают влияние на уровень давления в системе. Это также позволяет диагностировать работоспособность того или иного агрегата.
Основная информация
Современный дом представляет собой сложную систему коммуникаций, автоматизация агрегатов позволяет свести вмешательство в их работу к минимуму. Несмотря на это владельцы отопительных систем сталкиваются с рядом проблем. Специалистами выделяются пять основных причин падения давления в закрытой отопительной системе:
- выход из строя радиатора,
- ошибки при установке,
- несоответствие мощности котла «родному» трубопроводу,
- разгерметизация и появление течи,
- перебои/скачки при подаче газа.
Разновидности давления
Для выполнения работы рекомендуется изучить инструкцию к отопительному прибору и принцип работы системы. Исходя из полученных теоретических знаний, вам будет легко разобраться в причинах падения давления в настенном или напольном котле.
- статическое — при повышении давления и увеличиваются показатели на 0,1 бар,
- динамическое — принудительное нагнетание насосом создает номинальный напор в закрытой отопительной системе,
- рабочее — функционирует в рамках техинструкции и контролирует два вышеуказанных давления,
- избыточное — определяется с помощью манометра из расчета разницы между атмосферным и зафиксированным показателем,
- номинальное — указывается производителем в техдокументации к конкретной модели котла,
- максимальное — допустимое давление, при котором может работать агрегат без поломок и аварийных ситуаций.
Производители указывают в инструкции, что показатели в контуре отопления могут различаться, поэтому важно учитывать допустимые максимальные и минимальные границы для работы выбранной модели. Низкое значение возможно только при закачке в контур теплоносителя, в иных случаях давление должно быть в пределах указанной в инструкции нормы
Осуществление контроля
Согласно современным стандартам, модели отопительных приборов снабжаются контрольными датчиками. Их задача — следить за уровнем давления и при скачках временно или полностью блокировать работу агрегата и системы. Благодаря выводу кода ошибки на информационный дисплей котла пользователь может ознакомиться с информацией в инструкции или найти ответ на официальном сайте производителя.
Наиболее известные модели газовых котлов поддерживают работу в пределах 1,5–2 атм. Агрегаты брендов «Bosch», «Ariston», «Baxi», котел фирмы Навьен — все они выпускаются с системой принудительного движения жидкости и насосом, падение давления контролируется программой.
Принцип работы
Как работает давление в газовых котлах? Рассмотрим подробно процесс функционирования оборудования.
- Включение агрегата запускает работу датчиков, и с первых секунд начинается фиксация температуры теплоносителя.
- Наружный термостат, если он предусмотрен комплектацией модели, автоматически срабатывает, и вы видите, как зажигается стрелка и выполняется нагрев.
- По мере температурного роста поднимаются показатели давления, происходит нагрев воды и ее расширение. Периодически включается предохранительный клапан, который сбрасывает излишки в канализацию.
- В работе может произойти сбой, если слишком много воды уходит в слив — это приводит к падению напора.
- Котел автоматически отключается в результате достижения назначенной программой температуры.
Что происходит внутри расширительного бака? Он состоит из двух частей, разделенных диафрагмой. В одной части скапливается лишняя жидкость, а во второй — азот. Теплоноситель заполняет бак настолько, насколько велика разница показателей азота и значения системы. Достигнув установленной программой температуры, азот выталкивает воду из бака путем деформации мембраны — нагрев прекращается.
Причины снижения давления
Чаще всего причины резкого или постепенно падения давления в контуре связаны с неправильной работой котла, разгерметизацией магистрали или отопительных приборов.
Сбрасывание воздуха
Во время заполнения системы отопления водой и при ее первом запуске из контура автоматически стравливается воздух. Как правило, автоматический воздухоотводчик монтируется на нагревательном оборудовании.
В процессе работы котла нужно следить за показаниями манометра на нем. Если возникает вопрос, почему падает давление в котле отопления, то это обычно связано с выходом воздуха из теплообменника. Если он не спускается через автоматический воздухоотводчик, то попадает в отопительные приборы. В этом случае на радиаторах должны стоять краны Маевского для спуска воздуха. И шум в батареях отопления возникает из-за скопления воздуха.
Существуют следующие причины образования воздушных пробок:
- Несоблюдение требований к чистоте и качеству теплоносителя.
- Отсутствие подготовки воды перед ее подачей в трубопроводы. После крана заполнения системы должен стоять сепаратор, который позволяет удалять растворенный в воде кислород.
- Воздух может подсасываться в контур через негерметичные участки и соединения.
- Автоматический воздухоотводчик может засориться или неправильно работать.
Проблемы с расширительным баком
Если расширительный бак закрытого типа выйдет из строя, то может появиться та же проблема. На верхней части расширительной емкости есть специальный ниппель. Иногда случается, что он понемногу стравливает воздух. В итоге из-за высокого давления теплоносителя воздух из газовой камеры полностью выйдет в течение нескольких месяцев. В таком случае эластичная мембрана бака будет полностью продавлена в газовую камеру жидкостью. Из-за этого давление в сети опустится ниже предельного показателя.
Течь в системе отопления
Течь появляется из-за разгерметизации, которую может вызвать гидроудар в системе отопления. Течь образуется в любом месте. Чаще всего это участки соединения отопительных приборов с подающей магистралью или расширительный бак. Однако свищи из-за коррозии возникают в любом месте на протяжении всего трубопровода или в приборе.
Еще один участок течи может локализоваться в расширительном баке, если порвется эластичная мембрана. Чтобы убедиться в целостности мембраны, нужно нажать на ниппель, расположенный в верхней части бака. Если оттуда выходит воздух вместе с водой, значит, мембрана разгерметизирована. С исправного бака должен стравливаться только воздух.
Другие причины
Если показатели на манометре нагревательного оборудования растут, то стоит разобраться, почему растет давление в газовом котле. Чаще это связано с выходом из строя подпиточного крана, который постоянно пропускает жидкость в контур. Реже причина кроется в поломке вторичного теплообменника, который установлен в двухконтурном котле.
Существует еще несколько причин, из-за которых показатели манометра ниже нормы:
- из строя может выйти автоматика котла;
- микроскопические трещины на теплообменнике также могут приводить к подобной проблеме;
- вся система отопления может быть в принципе рассчитана или смонтирована неправильно;

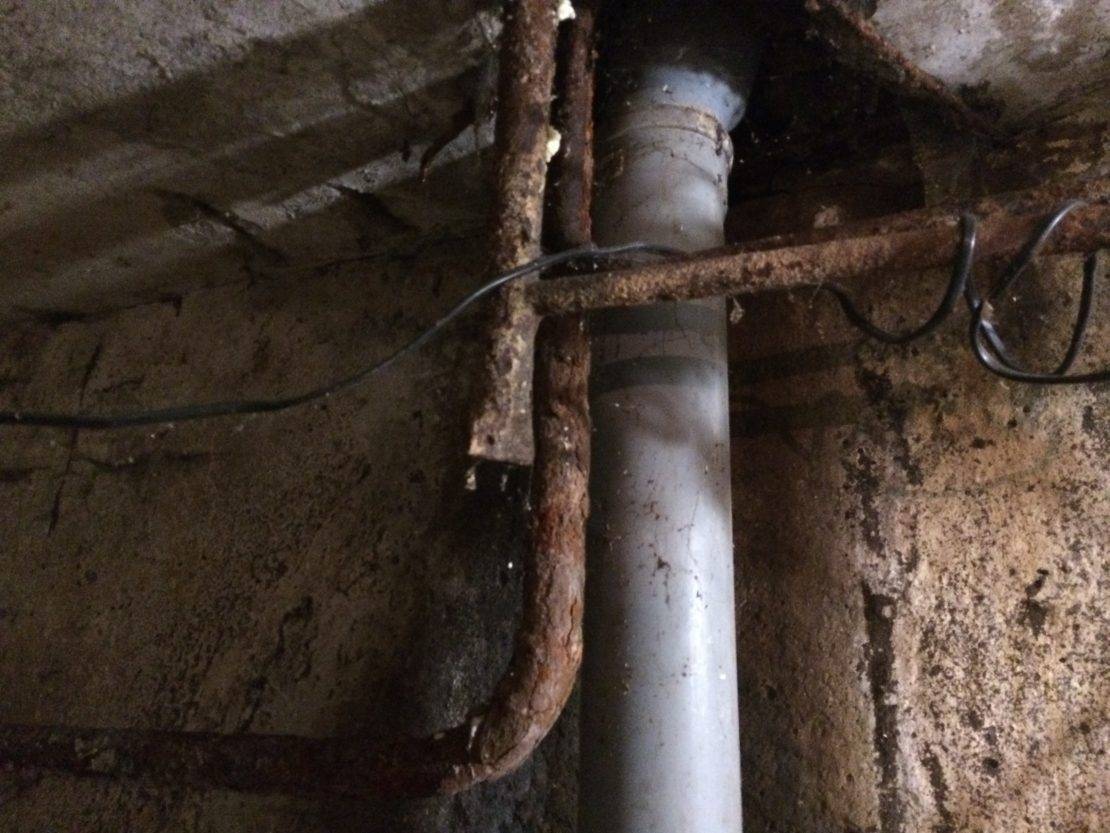

- течь может появиться на участках скрытой прокладки трубопроводов.
Еще одна причина – скопление водорода в контуре. Такое бывает при использовании новых алюминиевых радиаторов. В результате взаимодействия алюминия с примесями в составе теплоносителя образуется водород. Этот газ может сжиматься и вызывать снижение давления. Тонкая пленка на металлических поверхностях алюминиевых приборов образуется только первое время после их установки, поэтому с течением времени процесс прекращается, и водород больше не образуется.
Когда следует однозначно вызывать мастера
В случае, когда не ясно почему падает давление в газовом котле, вам понадобится помощь опытного специалиста. Он подтвердит, что утечек нет и выполнит ремонт газового котла «Аристон», «Бакси» или другой модели. Если вам никогда раньше не приходилось восстанавливать котловое оборудование своими руками, не стоит заниматься самостоятельным ремонтом. Самодеятельность без знаний схем и принципов работы агрегатов, может вывести из строя всю систему.
Дефекты в теплообменнике
Для того, чтобы отремонтировать оборудование, нужно провести ряд комплексных мероприятий
В первую очередь, важно определить из-за чего в котле падает давление в двухконтурной установке. Если проблема связана с неисправностями в расширительном баке, значит был выбран неподходящий объем или произошло повреждение мембраны
Ремонт будет требовать проведения повторных расчетов или замены бачка. Вам понадобится специализированное оборудование для того, чтобы найти источник проблемы, в случае если был поврежден теплообменник из-за интенсивной эксплуатации и износа
Проблемы с измерительным оборудованием
Иногда манометры дают ошибочные показатели. Низкое давление на показателях измерительного оборудования можно объяснить неисправностью самого прибора. При отсутствии видимых дефектов, стоит проверить автоматику и контрольно-измерительные приборы. В процессе эксплуатации они могут выйти из строя и отображать неверные значения.Весьма непросто найти подобную ошибку самостоятельно, поэтому рекомендуется воспользоваться профессиональной помощью специалистов.Как решить проблему падения давления в котле, и как его поднять.
Поднятие давления в котле
Если причина заключается в неисправности расширительного бака, то неверно был подсчитан его объём либо повреждена мембрана. В таком случае следует либо более точно вычислить требуемый объём, либо просто заменить бачок
Не переживайте по поводу того, что давление начало сбрасываться сразу после первичного запуска – это нормально. В контуре, совсем недавно заполненном водой из водопровода, присутствует большое количество воздуха. Со временем он превратится в пузырьки и выводится из трубопровода, а параметры контура придут в норму. Чтобы вывести пузырьки более быстрым способом, следует использовать ручной спускник воздуха. Перед комплексом действий по повышению давления в системе, необходимо убедиться в её герметичности. Для этого нужно осмотреть следующие её части:
- отопительные приборы — часто протечки появляются в местах стыковки с трубами, возможны и протечки, возникающие между раздельными секциями;
- трубы — даже совсем мелкие трещины часто могут приводить к утечке теплоносителя;
- фитинги — нередко являются причиной протечек;
- котлы — модели с двумя контурами имеют сложное внутреннее строение: так, следует внимательно произвести осмотр циркуляционного насоса, трехходового клапана и теплообменника.
Каковы причины?
Наиболее распространенной причиной того, что падает давление в системе отопления, является банальное отключение электричества. То есть, система попросту не работает – и датчики давления ничего выше 0 показать просто не могут. Выход и ситуации весьма прост – использовать альтернативные источники электропитания. Или же в случае если отключения электричества бывают крайне редки и весьма непродолжительны – просто дождаться, пока питание вновь появится.
Что делать, чтобы такого не случилось? Есть несколько довольно простых и, в то же время, весьма действенных рекомендаций, которые помогут своевременно восстановить работу двухконтурной системы.
Прежде всего, следует тщательно проверить ее – нет ли протечек. Ведь во многом падение давления в системе отопления сигнализирует именно о том, что появилась именно такая незначительная поломка. В большинстве случаев устранить протечку любой хозяин сможет своими руками, не прибегая к услугам мастера. Наиболее простой способ определения протечки – просто протереть стык (соединение, сгон) обычной бумажной салфеткой. Порой протечка незначительна, и под поврежденным местом не образуется лужа – а, вместе с тем, давление существенно падает. К счастью, устранить протечку не составит труда.
Протечка системы отопления
Еще одной причиной, почему упало давление в системе отопления, может являться сбой настроек расширительного бака
Поэтому если проверка системы на наличие протечек не дала результата, обратите внимание на работу бака
Дело в том, что при нагревании вода незначительно увеличивается в размерах (на 3,7%), создавая, тем самым, дополнительное давление в системе. Излишек, появившийся в результате нагревания, поднимается в бак, и спускается из него в случае понижения температуры теплоносителя.
Показания манометра при разном состоянии расширительного бачка
Как понять, что причиной, почему не продавливает систему отопления, является именно расширительный бачок? Это довольно просто. При нагреве воды давление может подниматься, в результате чего происходит аварийное снижение давления в баке посредством специального клапана. Соответственно, после охлаждения теплоносителя давление оказывается на уровне, который ниже необходимого
Для того чтобы отрегулировать расширительный бачок, следует обратить внимание на его технические характеристики – там указан необходимый уровень давления. А далее регулировка давления в системе отопления производится по простой инструкции:
- полностью перекрываем краны системы и на контуре подачи, и на контуре обрата.
- при помощи сливного штуцера котла полностью спускаем воду.
- посредством ниппеля выпускаем весь воздух из расширительного бака.
- при помощи подсоединенного автомобильного насоса поднимаем давление в расширительном баке до 1,5 бар. При этом не следует переживать, если из штуцера будет наблюдаться вытекание воды.
Закачка воздуха в систему отопления с помощью автомобильного насоса
- повторно спускаем воздух.
- если к баку подходит шланг от котла – отсоедините его. Это позволит слить остаток воды. После полного удаления теплоносителя шланг следует подсоединить обратно.
- при помощи автомобильного насоса вновь поднимаем давление в баке до уровня, рекомендованного инструкцией.
- закрываем штуцер, через который проводился слив воды.
- открываем краны и заполняем системы водой.
После всех указанных манипуляций можно включать котел. В случае если все сделано правильно, стрелка манометра будет находиться в пределах зоны, которая окрашена зеленым – давление в системе нормальное и о том, как это, когда скачет давление в системе отопления – вы уже не должны знать.
Котёл навьен ошибка 10
Данная ошибка связана с системой дымоудаления газового котла. Продукты сгорания обязательно должны удаляться, для этого в котлах предусмотрен вентилятор. Для контроля работы вентилятора и определения наличия допустимой тяги для работы котла используется дифференциальное реле, которое соединяется с турбиной двумя пластиковыми трубками. Когда вентилятор работает, создается разряжение, реле замыкается, и котел нормально функционирует.
Причинами ошибки 10 может являться засорение дымохода, наличие обратной тяги или неправильное соединение датчика контроля воздушного давления с вентилятором. Для последнего случая необходимо проверить, что трубочка желтого цвета подсоединяется к нижней части вентилятора, а прозрачная – к верхней и сами трубочки не имеют повреждений, деформации или конденсата внутри.
Повышенное сопротивление в дымоходе может происходить вследствие прямых порывов ветра или засорения дымохода (гнездо птиц или паутина, зимой – обмерзание). Правильно, место выведения дымохода предусматривать учитывать направление ветров конкретного региона еще на этапе проектирования и дымоход не должен выводиться на подветренную сторону дома.
Мы остановились на самых частых сбоях в работе котлов навьен, но на самом деле кодов ошибок существенно больше. Способы проверки и устранения неполадок – это тема отдельной статьи. Для удобства приведем сводную таблицу кодов с кратким описанием:
| Номер неисправности | Краткое описание проблемы |
|---|---|
| 02 | Низкое давление воды в отопительной системе или поломка датчика протока |
| 03 | Нет сигнала с электрода ионизации |
| 04 | Неправильный сигнал с датчика пламени или короткое замыкание. Убедиться отсутствие контакта электрода ионизация с корпусом котла или горелки, провести диагностику платы управления. |
| 05 | Поломка датчика температуры отопления. Измерить электрическое сопротивление датчика и соответствие таблице температур, убедиться в надежности соединения датчика с платой управления. |
| 06 | Короткое замыкание цепи датчика температуры отопительной воды. Прозвонить или заменить датчик. |
| 07 | Поломка датчика температуры ГВС. Проверить зависимость сопротивления от температуры на датчике, убедиться в надежности подключения датчика к блоку управления. |
| 08 | Короткое замыкание термодатчика ГВС. Прозвонить или заменить датчик. |
| 09 | Поломка вентилятора. Измерить сопротивление обмотки вентилятора (контрольное значение примерно 23 Ом). Убедиться, что на клеммах вентилятора есть напряжение 220 В. Возможна неполадка схемы платы управления (требуется диагностика платы навьен) |
| 10 | Сбой в работе системы отведения продуктов сгорания |
| 13 | Замыкание датчика протока СО. Залипание датчика, либо неисправность блока управления. |
| 15 | Внутренняя ошибка платы управления (требуется диагностика и ремонт) |
| 16 | Перегрев котла. Сигнал с аварийного термостата. Причинами перегрева может недостаточная циркуляция теплоносителя (см. ошибку 02), засоренность теплообменника или неисправность самого термостата. Срабатывание происходит при 98 градусах, отключение аварии при остывании до 83 градусов. |
| 27 | Обрыв или короткое замыкание цепи датчика давления воздуха |
Монтаж дефлектора
Дефлектор представляет собой насадку аэродинамической формы, которая надевается на дымовую трубу. Выполняется из нержавеющей или оцинкованной стали.
Выполняет одновременно несколько функций:
- Защищает от попадания мусора, осадков и пыли в дымоход – сверху имеет конусообразную форму.
- Блокирует порывы ветра, отсекая их – предупреждает попадание вихря в дымоходную трубу.
- Усиливает тягу на 10-20%, что позволяет решить проблему без наращивания высоты трубы дымохода.
Есть несколько типов дефлекторов, каждый из которых имеет свои особенности, преимущества и недостатки.
ЦАГИ
ЦАГИ
Металлическая труба с экранирующим цилиндром. Внутри имеет защитный конус, исключающий задувание сверху и с боков.
Преимущества:
- Защищает от осадков
- Предупреждает попадание мусора в трубу
- Легкий монтаж
Недостатки:
При сильных морозах провоцирует образование сильной наледи
Дефлектор Григоровича
Дефлектор Григоровича
Усеченный конус с расширением у основания и крышкой грибовидной формы сверху. Поток воздуха заходит под верхнюю крышку, разряжая воздух и усиливая тягу.
Преимущества:
- Защищает от мусора и осадков
- Относительно низкая стоимость
Недостатки:
Не эффективен при низовом ветре
Флюгерный дефлектор
Флюгерный дефлектор
Содержит флюгер и несколько металлических козырьков, которые вращаются в направлении ветра.
Преимущества:
- Усиливает естественную тягу
- Защищает от задувания со всех сторон
- Блокирует попадание осадкой
Недостатки:
Не выявлено
Мнение эксперта
Филимонов Сергей Винокурович
Мастер по ремонту отопительного оборудования
Выбор дефлектора зависит от мощности газового котла и особенностей дымохода. Если он подобран неправильно, то расход газа увеличиться, а тепла в доме станет меньше. Чтобы это исключить, нужно обращаться к специалистам и проводить работы с соблюдением рекомендованных норм.
Расположение расширительных баков
По местоположению в системе различается несколько вариантов расширительных баков.
- Встроенный закрытый – все современные модели котлов уже оборудованы расширительными баками. Их объем напрямую зависит от габаритов и производительности котла. Чем больше предполагаемая нагрузка на бак, тем больше литраж его расширителя.
- Внешний открытый – обычно применяется в условиях естественной гравитационной циркуляции жидкости в системе. Представляет собой открытую емкость, устанавливаемую в верхней точке. Вытесняемая из труб жидкость поднимается вверх вместе с воздухом, а обратно в систему уходит под действием естественного атмосферного давления и гравитационной силы.
Давление в закрытых системах отопления
С помощью циркуляционного насоса в отопительной системе создается динимическое давление.
Благодаря этому закрытая система имеет следующие преимущества:
длина контура отопления увеличивается прямо пропорционально мощности насоса;
батареи можно подключать как последовательно, так и параллельно , при параллельном подключении тепло распределяется более равномерно;
возможность монтажа труб небольшого диаметра ;
экономия газа , так как теплоноситель имеет более высокую скорость, чем в открытых системах, он не так сильно остужается;
чтобы сбросить избыток напора , можно понизить мощность циркуляционного насоса;
возможность подбора мощности насоса для преодоления гидравлического давления и в зависимости от длины контура и диаметра труб.
Утечки внутри котла
Второй вид утечек – это утечки внутри котла. Внутри котлов имеются агрегаты, в которых может осуществляться утечка воды. Подобные проблемы, как правило, всегда можно заметить. К узлам, в которых может происходить утечка, относятся:
- Автовоздушный клапан;
- Взрывной клапан;
- Трехходовый клапан;
- Расширительный бак.
Первый узел, в котором может происходить утечка — автовоздушный клапан. Он стоит наверху насоса и имеет маленький колпачок, откуда могут выходить капли воды вместе с воздухом, который образуется в системе отопления. Эти капли могут высыхать, однако это происходит в редких случаях, обычно они начинают выходить с котла.
Проблема с автовоздушным клапаном является очень распространенной. Это случается, если автовоздушному клапану не делается ревизия, он не чистится и не меняется вовремя.
Второй узел утечки – взрывной клапан. Некоторые люди выводят взрывные клапаны через стену на улицу с помощью трубки, чтобы не затопить под котлом кухню или другую комнату в зависимости от того, где размещен котел.
Обычно так советуют делать работники, которые устанавливали котел. Они рекомендуют выводить трубку в канализацию или через стену на улицу. Часто случается так, что через этот взрывной клапан выходит давление. Взрывной клапан когда-то сработал, туда попала песчинка или еще что-то, и теперь с него медленного сочится вода.
Чтобы проверить взрывной клапан на утечку, необходимо взять рукой трубку, которая от него отходит. Если трубка теплая или горячая где-то на расстоянии метра, значит, скорее всего, проблема во взрывном клапане. В таком случае следует демонтировать трубку и проверить визуально, капает ли вода или нет.
Третий возможный гидроузел утечки — трехходовой клапан. Этот клапан осуществляет переключение между отоплением и горячим водоснабжением. Часто случает так, что выходят из строя подобные узлы, которые отвечают за переключение. Это говорит о том, что сервопривод сломался. В этом случае вода будет вытекать, а давление падать.
Четвертым узлом утечки может оказаться расширительный бак. В данном баке отсутствует воздух. В нем имеется мембрана, благодаря которой в одну сторону закачивается воздух, а во вторую идет давление с системы отопления.
Если расширительный бак вышел из строя, то в нем отсутствует компенсация — вода прижалась полностью к расширительному баку. Когда температура на котле падает, то система отопления остывает, а давление, которое было, например, 1,5 Бар, падает почти до нуля или до того значения, при котором котел уже не может включиться. Обычно это значение составляет 0,5 Бар.
Это и есть все основные причины, по которым может падать давление в системе отопления. Разумеется, существуют и другие причины, которые могут приводить к данной проблеме.
Чтобы как можно скорее выявить причину падения давления в системе отопления, следует обратиться к специалистам. Благодаря своей квалификации, опыту и знаниям в области устройства и правильного монтажа систем отопления они смогут быстро отыскать причину и устранить неисправность.
Как распознать?
Последовательность действий следующая:
Проверьте наличие холодной воды в трубопроводе.
Обратите внимание на запах горячей воды (при эксплуатации двухконтурного котла). Если она неприятно пахнет ржавчиной и затхлостью, имеет желтоватый или серый оттенок, то эта вода точно из системы отопления.
Проверьте, закрыт ли вентиль крана на подпитку системы.. Мнение экспертаГребнев Вадим СавельевичМонтажник отопительных систем
Мнение экспертаГребнев Вадим СавельевичМонтажник отопительных систем
Также нужно посмотреть исправность самого крана подпитки. Если при его открытии-закрытии давление в системе не меняется, то нужно произвести замену механизма.
