Зачем нужен пластинчатый теплообменник и какие они бывают?

Виды и конструкции пластинчатых теплообменников

Пластинчатый теплообменник состоит из нескольких листов тонкого гофрированного металла (пакет пластин), образующих каналы. Прокладки находятся между пластинами и образуют уплотнение. Уплотнение предотвращает смешивание и утечку жидкостей, но они также определяют, по каким каналам может протекать каждая жидкость.

Пластинчатые теплообменники могут увеличивать или уменьшать свою нагревательную или охлаждающую способность за счет добавления или удаления внутренних пластин. Их также можно разобрать для очистки и обслуживания, кроме неразборных.

Эти аппараты могут быть:

• разборными

• полуразборными

• неразборными (сварными или паяными).

В разборных теплообменниках теплопередача состоит из ряда гофрированных пластин, установленных между рамой и прижимными пластинами, которые сохраняют расчетное давление. Для достижения наивысших тепловых характеристик и обеспечения очень близкого температурного приближения жидкости обычно проходят через теплообменник противотоком.

Полуразборные теплообменники используются, когда прокладки не подходят в качестве одной из технологических сред, а также могут выдерживать более высокое расчетное давление по сравнению с полностью разборными пластинчатыми теплообменниками. Уплотнение между пластинами на промышленной полусварной линии чередуется между лазерной сваркой и прокладками. Канал, сваренный лазерной сваркой, позволяет использовать жидкости, несовместимые с обычными прокладками, а также обеспечивает более высокое расчетное давление, чем полностью разборные пластинчатые теплообменники.

Неразборные теплообменники не имеют не имеют открытых прокладок, это цельносварной пластинчатый теплообменник, который используется, прежде всего, в нефтегазовой, химической и нефтехимической промышленности. Рама, прочно закрепленная на болтах, состоит из четырех колонн, верхней и нижней частей, а также четырех боковых панелей. Используются для решения сложных задач, связанных с агрессивными средами, экстремальными температурами и высоким давлением.

Основным недостатком этих теплообменников является то, что они не снимаются, поэтому техническое обслуживание и очистка невозможны или, по крайней мере, трудны, а количество пластин поменять нельзя, но зато гораздо меньше подвержены загрязнению и засорению и требуют лишь периодического осмотра и очистки.

Характеристики и расчет

Пластины и уплотнители в качестве главных деталей теплообменных устройств производятся из разных по своим показателям и характеристикам материалов. Во время выбора в пользу определенного изделия основную роль играет его предназначение и сфера применения.

Если рассматривать отопительные системы и ГВС, то в этой сфере чаще всего используются пластины, которые сделаны из нержавейки, и пластичные уплотнители из специальной резины NBR или EPDM. Наличие пластин из нержавеющей стали дает возможность работать с тепловым носителем, нагретым до 120 градусов, в другом же случае теплообменник может разогревать жидкость до 180°C.

Между пластинами  для герметизации расположены прокладки

При применении теплообменников в промышленной сфере и их подключении к технологическим процессам с действием масел, кислот, жиров, щелочей и других агрессивных сред используются пластины, которые сделаны из титана, бронзы и иных металлов. В этих случаях требуется установка асбестовых или фторкаучуковых прокладок.

Выбор теплообменника выполняется с учетом расчетов, которые производятся с помощью специального программного обеспечения.

Во время расчетов необходимо учитывать:

• расход нагреваемой жидкости;
• изначальная температура теплового носителя;
• затраты теплоносителя на отопление;
• необходимая температура прогревания.

В качестве нагревающей среды, которая протекает через теплообменник, может применяться нагретая вода до температуры 90-120°C или пар с температурой до 170°C. Тип теплового носителя подбирается с учетом вида используемого котельного оборудования. Размеры и число пластин выбираются так, чтобы получился теплоноситель с температурой, которая соответствует действующим стандартам — не выше 65°C.

Теплообменник может быть изготовлен из разных видов металла

Необходимо сказать, что главными техническими характеристиками, которые при этом также считаются и основными преимуществами, являются компактные габариты оборудования и возможность обеспечить довольно значительный расход.

Диапазон площадей обмена и вероятных расходов у аппаратов довольно высокий. Самые маленькие из них, к примеру, от компании Alfa Laval, имеют размер поверхности до 1 м² и при этом обеспечивают прохождение количества теплоносителя до 0,3 м³/час. Наиболее же габаритные приборы имеют размер около 2500 м² и расход, который превышает 4000 м³/час.

Какой пластинчатый теплообменник выбрать?

Сегодня продаются, в основном, два типа теплообменников — они отличаются конструкцией и режимом работы:

• Пластинчатые паяные теплообменники — их выбирают, в первую очередь, из-за небольшого размера, благодаря которому они не занимают слишком много места. По этой причине они используются, например, в теплых полах, солнечных системах или небольших паровых котлах, а также в системах центрального отопления частных домов;
• Винтовые пластинчатые теплообменники — в этом случае платы приборов соединены между собой специальной рамой, которая стабилизирует конструкцию. Правда такие модели в домах на одну семью используются редко.

Мощность и функциональность каждой модели теплообменника можно понять, посчитав сколько пластин внутри него и каков их размер. Угол отклонения пластин также имеет значение.

Однако этих данных недостаточно, чтобы подобрать подходящую модель теплообменника для своего дома

На что еще важно обратить внимание при покупке?

Тип обменника

В этом случае речь идет о состоянии фокуса среды, ответственной за генерируемое тепло. Есть даже жидкостно-жидкостные пластины или газо-газовый пластинчатый теплообменник.

Тип отопления

Здесь имеется ввиду с каким типом котла будет работать обменник. На рынке можно найти как модели, подходящие для конкретного применения, так и универсальные продукты для воды, газов и воздуха.

Мощность

Параметры теплообменников обычно адаптированы к системе отопления, с которой он должен работать. То есть речь идет о совместимости мощности обменника и котла. Сегодня можно купить пластинчатые теплообменники мощностью 15 кВт, 30 кВт и даже 40 кВт.

Максимальная рабочая температура

Это еще один фактор, который следует учитывать нам после точного определения назначения теплообменника.

Для продуктов со средним качеством пластин, и предназначенных для использования в домашнем хозяйстве, максимальная рабочая температура обменника составляет около 220-230 градусов по Цельсию. Но это, конечно, не так впечатляет, как минимально рабочая температура — она может достигать -200 градусов!

Материал

Вопреки распространенному мнению, материал и форма устройства очень важны, потому что это определяет емкость теплообменника. Он должен быть изготовлен из материалов, которые являются проводящими, прочными и устойчивыми к влаге. По этой причине производители чаще всего делают обменники из нержавеющей стали и никеля.

Область применения

Некоторые производители специально обозначают в каких устройствах и где можно использовать изготовленный ими теплообменник. Таким образом, в карточке продукта содержится информация о том, что данный пластинчатый теплообменник предназначен для использования, к примеру:

• в тепловых насосах;
• солнечном отоплении;
• каминах с водяной рубашкой;
• системах центрального отопления;
• или вентиляции и кондиционирования воздуха.

Очевидно, что окончательный выбор изделия будет зависеть не только от его типа и конкретных эксплуатационных параметров, но и от того, для чего он предназначен.

Обеспечение безопасности теплообменной системы

Для обеспечения безопасности компания предлагаются дополнительные защитные приспособления. Чтобы исключить риск вытекания агрессивных материалов из аппарата, применяется поддон, который будет использован для установки.

Использование защитных кожухов и теплоизоляции пластинчатых пакетов позволит защитить рабочих от нежелательных контактов с пластинами работающего аппарата и предотвратить несчастные случаи. Дополнительный эффект от использования теплоизоляции – снижение тепловых потерь в работе.

При продаже теплообменников прилагается инструкция с требованиями, которых следует строго придерживаться.

Типы теплообменников для систем ГВС

Среди множества типов различных теплообменников в бытовых условиях используются только два – пластинчатые и кожухотрубные. Последние практически исчезли с рынка вследствие больших габаритов и низкого КПД.

Пластинчатый теплообменник ГВС

представляет собой ряд гофрированных пластин на жесткой станине. Все пластины идентичны по размерам и конструкции, но следуют в зеркальном отражении друг к другу и разделяются специальными прокладками – резиновыми и стальными. В результате строгого чередования между парными пластинами образуются полости, которые заполняются теплоносителем или нагреваемой жидкостью – смешение сред полностью исключено. Через направляющие каналы две жидкости движутся навстречу друг другу, заполняя каждую вторую полость, и так же, по направляющим, выходят из теплообменника отдав/получив тепловую энергию.

Чем выше количество или размер пластин в теплообменнике – тем больше площадь полезного теплообмена и выше производительность теплообменника. У многих моделей на направляющей балке между станиной и запорной (крайней) плитой остается достаточно пространства, чтобы установить несколько плит аналогичного типоразмера. В этом случае дополнительные плиты всегда устанавливаются парами, иначе потребуется менять направление «вход-выход» на запорной плите.

Схема и принцип работы пластинчатого теплообменника ГВС

Все пластинчатые теплообменники можно разделить на:

• Разборные (состоят из отдельных плит)
• Паяные (герметичный корпус, не разборные)

Преимущество разборных теплообменников заключается в возможности их доработки (добавление или удаление пластин) – в паяных моделях эта функция не предусмотрена. В регионах с низким качеством водопроводной воды такие теплообменники можно разбирать и очищать от мусора и отложений вручную.

Более высокой популярностью пользуются паяные пластинчатые теплообменники – из-за отсутствия зажимной конструкции они имеют более компактные размеры, чем разборная модель аналогичной производительности. производит подбор и продажу паяных пластинчатых теплообменников ведущих мировых брендов — Alfa Laval, SWEP, Danfoss, ONDA, KAORI, GEA, WTT, Kelvion (Кельвион Машимпэкс), Ридан. У нас вы можете купить теплообменник ГВС любой производительности для частного дома и квартиры.

Преимущество паяный теплообменников в сравнении с разборными

• Небольшие габариты и вес
• Более строгий контроль качества
• Продолжительный срок службы
• Устойчивость к высоким давлениям и температурам

Очистка паяных теплообменников выполняется безразборным методом. Если по истечении определенного периода эксплуатации начали снижаться теплотехнические характеристики, то в аппарат на несколько часов заливается раствор реагента, удаляющего все отложения. Перерыв в работе оборудования составит не более 2-3 часов.

Конструкция пластинчатого теплообменника

Назначение теплообменников всех видов — преобразовывать непрогретую жидкостную среду в нагретую (и наоборот).

Пластинчатые теплообменники обладают разборной конструкцией, состоящей из таких частей

• недвижимой плиты;
• подвижной плиты;
• комплекта пластин;
• деталей крепежа, объединяющих две плиты в единую раму;
• нижнего и верхнего направляющего элемента круглой формы.

Конструкция пластинчатого теплообменника Размеры рам различных моделей могут существенно отличаться. Они зависят от мощности и тепловой отдачи подогревателя — с большим числом пластин увеличивается продуктивность прибора и, соответственно, возрастают его габариты и масса.

Пластины теплообменника

Конструкция пластинчатого теплообменника зависит от модификации устройства и может содержать различное количество пластин с закрепленными на них прокладками, герметизирующими каналы с протекающим по ним теплоносителем. Для достижения требуемой по условию герметичности плотности прилегания пар соседних прокладок одной к другой достаточно скрепления этих двух пластин с неподвижной плитой.

Нагрузки, действующие на аппарат, прилагаются главным образом на прокладки и пластины. Крепежные детали и рама, по сути, представляют собой корпуса прибора.

Рельефная окантовка пластин при сжатии гарантирует надежное крепление и дает конструкции теплообменника требуемую жесткость и прочность.

Конструкция пластин теплообменника

Прокладки закрепляются на пластинах посредством клипсового замка. Следует отметить, что прокладки при их зажатии самоцентрируются по направляющей. Утечка теплоносителя предотвращается окантовкой обшлага, создающей дополнительный барьер.

Для теплообменников производятся два типа пластин:

• с термически мягким рифлением;
• с термически жестким рифлением.

В деталях с мягким рифлением каналы устроены под углом 30°. Такой вид пластин отличается повышенной теплопроводимостью, но меньшей устойчивостью к давлению теплоносителя.

В частях с термически жестким рифлением при устройстве канавок соблюден угол в 60°. Этим пластинам не свойственна высокая теплопроводность, их преимущество — способность переносить высокое давление в системе.

Достижение оптимального режима теплоотдачи возможно при комбинировании пластин в теплообменнике. При этом необходимо учесть, что для эффективной работы прибора нужно, чтобы он функционировал в режиме турбулентности — теплоноситель должен перемещаться по каналам без каких-либо помех. К слову, кожухотрубный теплообменник, в котором реализована конструктивная схема «труба в трубе» — с ламинарным режимом течения жидкости.

Прокладки

К устройствам с пластинами предъявляются очень жесткие требования относительно герметичности, в связи с чем в последнее время прокладки стали выпускать из полимеров. Этиленпропилен, например, способен без проблем работать в условиях высоких температур — и воды, и пара. Но очень быстро разрушается в среде с содержанием масел и жиров.

Прикрепление прокладок к пластинам выполняется преимущественно клипсовым соединением, реже — посредством клея.

Промывка пластинчатого теплообменника

Функциональность и работоспособность агрегата в значительной степени зависит от качественной и своевременной промывки. Частота промывки обусловлена интенсивностью работы и особенностями технологических процессов.

Методика проведения очистных работ

Образование накипи в теплообменных каналах является наиболее распространенным видом загрязнения ПТО, ведущим к снижению интенсивности теплообмена уменьшению общего КПД установки. Удаление накипи производится с помощью химической промывки. Если помимо накипи присутствуют другие виды загрязнения, необходимо произвести механическую очистку пластин теплообменника.

Химическая промывка

Метод применяется для очистки всех типов ПТО, и эффективен при незначительном загрязнении рабочей зоны теплообменника. Для проведения химической очистки не требуется разборка агрегата, что позволяет значительно сократить время проведения работ. Кроме того, для очистки паяных и сварных теплообменников другие методы не применяются.

Химическая промывка теплообменного оборудования производится в следующей последовательности:

1. специальный моющий раствор вводится в рабочую зону теплообменника, где под воздействием химически активных реагентов происходит интенсивное разрушение накипи и других отложений;
2. обеспечение циркуляции моющего средства по первичному и вторичному контурам ТО;
3. промывка теплообменных каналов водой;
4. слив чистящих препаратов из теплообменника.

В процессе проведения химической очистки особое внимание следует уделить окончательной промывке агрегата, поскольку химически активные компоненты моющих средств могут разрушить уплотнения

Наиболее распространенные виды загрязнений и способы очистки

В зависимости от используемых рабочих сред, температурных режимов и давления в системе, природа загрязнений может быть различной, поэтому для эффективной очистки необходимо правильно подобрать моющее средство:

• очистка от накипи и металлических отложений используются растворы фосфорной, азотной или лимонной кислоты;
• для удаления оксида железа подойдет ингибированная минеральная кислота;
• органические отложения интенсивно разрушаются гидроксидом натрия, а минеральные – азотной кислотой;
• жировые загрязнения удаляют с помощью специальных органических растворителей.

Поскольку толщина теплообменных пластин составляет всего 0,4 – 1 мм, особое внимание следует уделять концентрации активных элементов в моющем составе. Превышение допустимой концентрации агрессивных компонентов может привести к разрушению пластин и уплотнительных прокладок

Широкое применение пластинчатых теплообменников в различных отраслях современной промышленности и коммунального хозяйства обусловлено высокой производительностью, компактными габаритными размерами, простотой монтажа и технического обслуживания. Еще одним преимуществом ПТО является оптимальное соотношение цена/качество.

Особенности конструкции

Основное предназначение любого вида пластичного теплообменника состоит в преобразовании нагретой жидкости в охлажденную среду. Конструкция пластинчатого теплообменника имеет разборные части, а состоит устройство из следующих элементов:

• набора пластин;
• подвижной и неподвижной плиты;
• верхней и нижней направляющей округлой формы;
• элементов крепления, которые объединяют плиты в общую раму.

Размеры рам разных изделий могут значительно различаться. Они будут зависеть от теплоотдачи и мощности нагревателя — с большим количеством пластин повышается продуктивность оборудования и, естественно, увеличивается вес и габариты.

На теплообменнике можно управлять мощностью – увеличивать или уменьшать

Преимущества пластинчатых приборов:

• незначительные производственные и инвестиционные затраты;
• высокоэффективная теплопередача;
• малые габариты;
• эффект самоочистки с помощью высокого турбулентного потока;
• возможность увеличить КПД благодаря добавлению пластин;
• высокая степень надежности;
• легкость промывки;
• небольшая масса;
• легкость монтажа;
• минимальное загрязнение поверхностей;
• невозможность смешения жидкостей за счет особой конфигурации уплотнения;
• высокая устойчивость к коррозии;
• минимальная поверхность теплообмена благодаря высокому КПД;
• незначительные потери давления благодаря оптимальному выбору пластин с разными видами профилей;
• эффективная регулировка температуры за счет небольшого объема теплоносителя.

В этом видео вы узнаете, как образуется горячая вода благодаря теплообменнику:

Правильная эксплуатация

Промывку теплообменника проводят в зависимости от жесткости воды

Транспортировка, монтаж и эксплуатация теплообменного устройства подробно описаны в инструкции:

• Теплообменник в аппарате размещают так, чтобы к нему был свободный доступ для осмотра и ремонта.
• Запуск выполняют при стабильных показателях давления и температуры. Нельзя повышать температуру быстрее, чем на 10 градусов в минуту или увеличивать давление больше, чем на 10 бар в час.
• При заполнении водой воздушные клапаны и вентили за теплообменником остаются открытыми. После запуска насоса их закрывают. Таким образом добиваются стабильного давления.
• Изменять параметры нагрева нужно плавно. Чем медленнее это происходит, тем дольше прослужат уплотнители и сам теплообменник.
• Периодически устройство нужно чистить. Пластинчатый очищают прямо в раме, затем вынимают пластины и промывают. Возможен другой метод: сначала изъятие, а затем очистка пластин. Кожухотрубные чистить не рекомендуют. При сложных засорениях мастер ставит заглушку.
• Перед повторным пуском проверяют состояние всех прокладок. Давление и температуру устанавливают как при 1 запуске.

Использование теплообменников пластинчатого типа для обеспечения ГВС

Такой способ хорош тем, что происходит полезное использование тепла обратной воды, а также тем, что схема компактна.
В новом теплообменнике это достигается путем увеличения количества пластин одинаковой площади.
На схеме представлен пластинчатый теплообменник для отопления самой простой конструкции с патрубками, расположенными по разные стороны агрегата. На подогрев поступает уже не совсем холодная, а теплая.
В системах с естественной циркуляцией такой тип установки малоэффективен

В ИТП Зависимое подключение отопления с автоматическим регулированием расхода тепла.
Важно и то, что никто не способен дать гарантии того, что эти расчет будут на процентов верными. Такой же фильтр желательно установить на вводе холодной воды — дольше будет работать оборудование

В итоге себестоимость горячей воды за литр будет намного ниже. Пластины пластинчатого теплообменника располагаются одна за другой с поворотом на градусов.

Строение у них более сложное, стоимость выше, но они способны отбирать максимум тепла высокий КПД. Схема сборки пластинчатого теплообменника не сложная, верхняя и нижняя направляющие закрепляются на штативе и неподвижной плите. Схемы подключения ПТО Схемы подключения пластинчатых теплообменников Здесь вы сможете узнать, какие бывают схемы подключения пластинчатых теплообменников к сетям коммуникаций. Ввиду небольших габаритов и веса монтаж теплообменника производится достаточно просто, хотя мощные агрегаты и требуют устройства фундамента.

Поговорим подробнее о наиболее доступных, надежных и эффективных. Мощность зависит от общей площади теплообмена, перепада температур в обоих контурах между входов и выходом и даже от числа пластин. При такой схеме подготовка воды происходит за два шага. Обвязка второй ступени идентичная параллельному подключению за исключением того, что вместо холодной воды подключается уже подогретая вода с первой ступени.

Строение у них более сложное, стоимость выше, но они способны отбирать максимум тепла высокий КПД. В соответствии с правилами помимо рабочего насоса параллельно ставится резервный такой же мощности. Опыт и умения специалистов позволяют как выполнить простейшие расчеты, так и сложный монтаж с пуско-накладкой. Тогда пластины производятся из титана, никеля и различных сплавов, а прокладки — из фторкаучука, асбеста и других материалов. Следует отметить, что кожухотрубные системы почти исчезли с рынков из-за низких показателей КПД и больших размеров.
Теплообменник пластинчатый принцип работы

Устройство и принцип работы

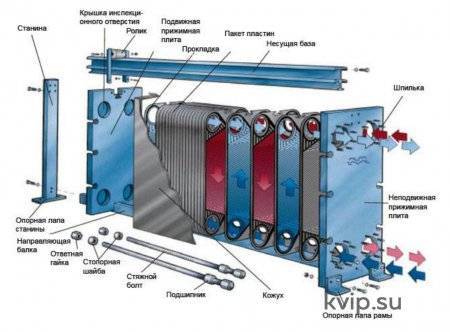

Конструкция разборного пластинчатого теплообменника включает в себя:

• стационарную переднюю плиту на которой монтируются входные и выходные патрубки;
• неподвижную прижимную плиту;
• подвижную прижимную плиту;
• пакет теплообменных пластин;
• уплотнения из термостойкого и устойчивого к воздействию агрессивных сред материала;
• верхнюю несущую базу;
• нижнюю направляющую базу;
• станину;
• комплект стяжных болтов;
• Набор опорных лап.

Такая компоновка агрегата обеспечивает максимальную интенсивность теплообмена между рабочими средами и компактные габариты устройства.

Конструкция разборного пластинчатого теплообменника

Чаще всего, теплообменные пластины изготавливаются методом холодной штамповки из нержавеющей стали толщиной от 0,5 до 1 мм, однако, при использовании в качестве рабочей среды химически активных соединений, могут использоваться титановые или никелевые пластины.

Все пластины, входящие в состав рабочего комплекта, имеют одинаковую форму и устанавливаются последовательно, в зеркальном отражении. Такая методика установки теплообменных пластин обеспечивает не только формирование щелевых каналов, но и чередование первичного и вторичного контуров.

Каждая пластина имеет 4 отверстия, два из которых обеспечивают циркуляцию первичной рабочей среды, а два других изолируются дополнительными контурными прокладками, исключающими возможность смешивания рабочих сред. Герметичность соединения пластин обеспечивается специальными контурными уплотнительными прокладками, изготовленными из термостойкого и устойчивого к воздействию активных химических соединений материала. Устанавливаются прокладки в профильные канавки и фиксируются с помощью клипсового замка.

Принцип работы пластинчатого теплообменника

Оценка эффективности любого пластинчатого ТО осуществляется по следующим критериям:

• мощности;
• максимальной температуре рабочей среды;
• пропускной способности;
• гидравлическому сопротивлению.

Исходя из этих параметров подбирается необходимая модель теплообменника. В разборных пластинчатых теплообменниках регулировать пропускную способность и гидравлическое сопротивление можно, изменяя количество и тип пластинчатых элементов.

Интенсивность теплообмена обусловлена режимом течения рабочей среды:

• при ламинарном течении теплоносителя интенсивность теплообмена минимальна;
• для переходного режима характерно увеличение интенсивности теплообмена за счет появления завихрений в рабочей среде;
• максимальная интенсивность теплообмена достигается при турбулентном движении теплоносителя.

Рабочие характеристики пластинчатого ТО рассчитываются для турбулентного течения рабочей среды.

В зависимости от расположения канавок, различают три типа теплообменных пластин:

1. с «мягкими» каналами (канавки расположены под углом 60). Для таких пластин характерна незначительная турбулентность и небольшая интенсивность теплообмена, однако «мягкие» пластины обладают минимальным гидравлическим сопротивлением;
2. со «средними» каналами (угол рифления от 60 до 30). Пластины являются переходным вариантом и отличаются средними показателями турбулентности и интенсивности теплопередачи;
3. с «жесткими» каналами (угол рифления 30). Для таких пластин характерна максимальная турбулентность, интенсивный теплообмен и значительное увеличение гидравлического сопротивления.

Для увеличения эффективности теплообмена движение первичной и вторичной рабочей среды осуществляется в противоположном направлении. Процесс теплообмена между первичной и вторичной рабочими средами происходит следующим образом:

1. Теплоноситель подается на входные патрубки теплообменника;
2. При перемещении рабочих сред по соответствующим контурам, сформированным из теплообменных пластинчатых элементов, происходит интенсивная теплопередача от нагретой среды нагреваемой;
3. Через выходные патрубки теплообменника нагретый теплоноситель направляется по назначению (в отопительные, вентиляционные, водопроводные системы), а остывший теплоноситель снова попадает в рабочую зону теплогенератора.

Принцип работы пластинчатого теплообменного аппарата

Для обеспечения эффективной работы системы необходима полная герметичность теплообменных каналов, которая обеспечивается уплотнительными прокладками.

Область использования

Процесс теплообмена важен во многих отраслях промышленности, а именно в химической, пищевой, металлургической и энергетической областях. Теплообменное оборудование способствует передаче энергии между носителями посредством разделительной стенки между ними. Процесс можно назвать очень сложным, он разделяется по общепринятым канонам на теплопроводность, и конвекцию. На практике данные процессы одновременно протекают в заданных пропорциях

Для теплообмена наибольшую важность играет конвективный процесс, который представляет собой совместное действие теплопроводности и конвекции

Виды теплообменников котлов по способу работы

Современные типы, виды теплообменника могут работать одним из следующих способов:

• Смесительный. Жидкая и воздушная среда взаимодействуют друг с другом, обеспечивая мгновенную передачу температуры. Такой теплообменник имеет простую конструкцию и отличается высокой степенью производительности и эффективности.
• Теплообменный. Две одинаковых среды, разделенные между собой обменной перегородкой, циркулируют между собой. Движение сред может осуществляться в разных направлениях. При этом вовсе не обязательно, чтобы внутри каждого трубопровода находилась одинаковая среда. К примеру, от воды температура будет передаваться к кислоте.

С учетом особенностей функционирования можно выделить 2 вида теплообменников:

• Рекуперативный. Температура поступает от одной среде к другой. При этом обе среды взаимодействуют с разделительной стенкой. Особенность данного типа заключается в возможности регуляции потока циркулирующих жидкостей, его можно ослаблять и усиливать.
• Регенеративный. Температура передается за счет нагрева тела прибором, который аккумулирует тепло и при возникновении низкотемпературного потока среды возвращает его назад. С учетом поставленной задачи тепловой поток может менять свое направление движения.

Каждый из данных видов теплообменников имеет свои преимущества и недостатки и может обеспечить эффективный нагрев помещений при правильной установке и эксплуатации.

История

Пластинчатые теплообменники были впервые введены в 1923 году для пастеризации молока, но в настоящее время используются во многих областях применения в химической, нефтяной, климатической, холодильной, молочной, фармацевтической, пищевой и медицинской промышленности. Это связано с их уникальными преимуществами, такими как гибкая тепловая конструкция (пластины могут быть просто добавлены или удалены для удовлетворения различных требований к тепловому режиму или обработке), простота очистки для поддержания строгих гигиенических условий, хороший контроль температуры (необходимый в криогенных процессах) и лучшие характеристики теплопередачи.

Выбор теплообменника для котла

Теплообменники для котлов — важный элемент отопительной системы. Они устанавливаются вовнутрь камер сгорания, где исходящий поток тепловой энергии нагревает теплоноситель. От того, насколько правильно выбран теплообменник, зависит качество работы котла, комфорт пребывания в обогреваемых помещениях и срок службы дорогостоящего оборудования.

В каталоге Прайм Энерго можно ознакомиться с продукцией известных брендов. Консультанты подскажут, сколько стоит теплообменник на газовый котел (стоимость зависит от бренда, материала и конструктивных особенностей), а также дадут рекомендации по выбору.

По назначению теплообменники делят на испарительные, нагревательные, охлаждающие и конденсирующие. Для производства используется чугун, сталь, медь и нержавейка (материал оборудования), алюминиевые сплавы (материал котла). С учетом способов передачи тепла различают первичный теплообменник и вторичный, а также битермический (совмещенный). В каждом случае есть преимущества и недостатки, о которых следует знать заранее.
