Как грамотно и безопасно сделать пиролизный котел своими руками

Что собой представляет пиролизный котёл

Как работает

Со схем и чертежей пиролизной отопительной системы можно понять основные принципы её работы. Но чтобы создать это устройство своими руками, в нём необходимо разобраться более подробно.

Процесс, который происходит внутри пиролизного котла, сделанного своими руками по чертежам и схемам, представленным в статье, функционирует благодаря сухой перегонке. Когда температура достигает 500-600 градусов по Цельсию — начинается процесс разложения. Его результатом являются два вещества — газ и природный кокс.

Созданный внутри конструкции газ смешивается с атомами кислорода. Благодаря этому начинается горение. Конечно же, чтобы всё прошло по схеме — внутри камеры, сделанной своими руками по чертежам и схемам, должна быть соответствующая температура.

Пиролизный газ, создаваемый в котле, сделанном своими руками, вступает во взаимодействие с углеродом. Это, в свою очередь, запускает реакцию. Но чтобы это стало возможным устройство должно быть сделано чётко по чертежам и схемам.

Результатом пиролизного процесса, который происходит в котле длительного горения, сделанном своими руками по популярным чертежам и схемам, образуется дым, но он не содержит каких-либо вредных соединений. Поэтом вред, наносимый, окружающей среде минимален.

Важным достоинством пиролизного котла, сделанного своими руками по чертежам и схемам, является то, что он практически не вырабатывает отходов. При этом выделяется немалое количество тепловой энергии, благодаря которой можно отопить немалую площадь.

Пиролизный процесс относится к классу экзотермических. В общем, так называются все процессы, в результате которых происходит высвобождение тепла. Но не всё так просто. Дело в том, что это тепло необходимо для того, чтобы осуществить дополнительный прогрев и сушку топлива.

Преимущества и недостатки

Есть важные нюансы, о которых нужно знать, перед тем как мастерить пиролизный котёл по чертежам и схемам. Начать нужно с достоинств и недостатков, которые имеет конструкция.

К плюсам пиролизных котлов, сделанных своими руками, можно причислить:

• Поддержание заданной температуры теплоносителя на протяжении длительного периода.
• Большой объём загрузочной камеры.
• Высокий КПД.
• Возможность утилизации отходов деревообрабатывающей промышленности в пиролизном котле, сделанном по чертежам.

Тем не менее, чтобы пиролизный котёл, сделанный своими руками, работал как нужно необходимо, чтобы в топливе было не более 30 процентов дополнительных компонентов.

Любая конструкция имеет свои недостатки, в данном случае к ним можно причислить:

• большие габариты,
• зависимость от наличия сети,
• требовательность к топливу.

Также к недостаткам пиролизной системы можно причислить высокую стоимость покупки. Но её можно значительно снизить, если создать устройство своими руками по чертежам и схемам.

В пиролизный котёл, сделанный своими руками по схемам и чертежам нельзя класть непросушенную древесину. Дело в том, что при высокой влажности пиролизной реакции не происходит. Даже при малом проценте резко падает КПД. Это происходит потому, что тепловая энергия превращается в пар.

Необходимость подключения к сети объясняется тем, что устройство должно иметь вентилятор. Именно он позволяет обеспечить принудительную тягу пиролизному котлу, сделанному своими руками по чертежам и схемам.

Типы газогенераторных печей

Есть много вполне рабочих конструкций печей, работающих на основе пиролиза. Для их классификации используются как традиционные для твердотопливных отопительных устройств критерии, так и уникальные параметры для этого класса теплогенераторов.

Самодельная пиролизная печка из стальной бочки

По материалу, из которого изготовлены:

• Металлическая печь.
• Кирпичная пиролизная печь.

По способу эксплуатации и назначению:

• Периодического действия (имеет накапливающие тепло материалы, долго отдаёт энергию после прекращения топки).
• Постоянного действия (лёгкая тонкостенная конструкция, нет накапливающего тепло массива, для обеспечения комфортного обогрева необходимо сжигать топливо непрерывно).

По способу передачи тепла:

• С водяным контуром отопления (также может нагреваться вода для ГВС).
• С теплообменниками для нагрева воздуха (для систем воздушного калориферного отопления).
• Теплообменники отсутствуют, отопление помещений осуществляется за счёт теплового излучения, а также конвективного нагрева воздуха при его контакте с горячими поверхностями пиролизной печи.

Эта модель рассчитана на сжигание мелкофракционного топлива (уголь, щепки, пеллеты), которое подаётся из бункера. Камера дожига пиролизных газов расположена над загрузочной, в ней установлен теплообменник водяного отопления По взаимному расположению камер и типу тяги:

• Камера газификации расположена сверху, а камера дожига пиролизных газов – внизу (иногда они находятся в одном уровне). Тяга принудительная, используются дымососы и дутьевые вентиляторы.
• Камера газификации находится внизу, а пиролизные газы дожигаются в камере, расположенной выше. Тяга в таких печах может быть естественной.

Преимущества и недостатки пиролизной печки

К преимуществам конструкции подобного типа можно отнести следующее:

Устройство пиролизной печи.

1. Поддержка заданной температуры теплового носителя длительный период. Этого можно добиться путем увеличения объема камеры для загрузки.
2. Минимальное содержание вредных веществ в момент сгорания топлива. С помощью данной конструкции можно поддерживать здоровую и комфортную атмосферу в помещениях, в случае если она будет правильно установлена.
3. В подобной печке можно сжигать различные отходы, например, резину, ДВП или пластмассу. Все подобные материалы могут использоваться в качестве топлива. Однако это не значит, что топливо должно состоять исключительно из отходов. Отходы должны составлять 1/3 часть всего топлива.

Данная печка имеет и недостатки. Наиболее существенными из них являются следующие:

1. Требования к топливу. Все топливо обязательно должно быть сухим. Влажную древесину использовать не допускается, так как при влажном топливе процесс пиролиза будет невозможен. Вместо получения тепловой энергии она будет теряться с паром и продуктами горения.
2. Сравнительно большие размеры. Это является недостатком, в случае если печку планируется расположить в небольшом помещении.
3. Сравнительная энергозависимость. Вентилятор, который будет поддерживать тягу, не сможет постоянно работать.
4. Печка нуждается в постоянном уходе. Надо будет своевременно подкладывать дрова и помнить о том, что необходимо закрыть заслонки после топки. Перед следующей топкой надо обязательно выбрать из печки уголь, после чего выполнить все действия еще раз.

Работа кирпичной пиролизной печи.

Перед выполнением работ по монтажу понадобится составить схему изготавливаемой конструкции и выполнить необходимые расчеты. Проще всего взять готовую схему, к примеру, исходя из расчетов Беляева. Она рассчитывается на кирпичную конструкцию мощностью менее 40 кВт.

Периметр печи выкладывается из керамического кирпича. Чтобы устроить внутренние перегородки, понадобится использовать шамотный кирпич. Использовать конструкцию можно, после того как будут выполнены ее сборка и подключение вентилятора. Обязательно нужно учитывать время горения для всех материалов, чтобы вовремя подкладывать топливо. В качестве материалов для отопления можно использовать прессованные брикеты

После запуска пиролизной печи достаточно важно определить ее коэффициент полезного действия. Сделать это просто: нужно лишь принюхаться к запаху дыма, который выходит из трубы

Если в нем нет примесей угарного газа, то это значит, что коэффициент полезного действия находится на высоком уровне.

В процессе сооружения пиролизной печки своими руками необходимо соблюдать все существующие правила пожарной безопасности. Если какое-либо из правил будет нарушено, то конструкция может нанести не только материальный ущерб, но и угрозу здоровью жильцов и посетителей частного дома, в котором устанавливается кирпичная пиролизная печь своими руками. Конструкцию рекомендуется размещать в отдельной нежилой комнате. Для печки нужно устроить основание из кирпича или стяжки бетона. Камеры топки надо дополнительно защитить с помощью листа из толстого металла.

Топливо для пиролизной печи должно быть сухим.

Одним из существенных достоинств подобной печки является то, что в данном случае можно использовать в качестве теплового носителя как воду, так и воздух. Следовательно, в зимний период трубы будут защищены от промерзания, в связи с чем не понадобится сливать систему.

Котел подобного типа необходимо располагать на расстоянии 20 см от стенок. Помещение с печью должно обязательно оборудоваться дополнительной вентиляцией.

Чтобы соорудить печь своими руками, понадобится подготовить следующие элементы:

1. Керамический кирпич (приблизительно 400 шт).
2. Шамотный кирпич (примерно 100 шт).
3. Лист стали размерами 6х1,5 м. Толщина изделия должна быть более 4 мм.
4. Колосники из чугуна (3 шт).
5. Вентилятор большой мощности. Минимально возможная мощность составляет 300 Вт.
6. Рычажный регулятор температуры.
7. Дверка поддувала.
8. Топочная дверка.
9. Электрический аппарат для сварки.
10. Электрическая дрель.
11. Несколько болгарок с разным диаметром круга.
12. Трубы различного диаметра.
13. Профтруба.
14. Электроды для электрической сварки.
15. Датчик температуры.

Постройка пиролизного котла

Чтобы соорудить самодельные пиролизные котлы длительного горения из оборудования, инструментов и стройматериалов потребуются:

• сварочный аппарат;
• болгарка;
• электрическая дрель;
• шлифовальные круги, имеющие диаметр 12,5 и 23 сантиметров;
• сейф с двумя дверцами;
• огнеупорный кирпич;
• 4-миллиметровый стальной лист;
• электроды
• дверцы, необходимые для топки и поддувала;
• чугунные колосники (подробнее: “Какие бывают колосники чугунные для печи – виды, различия, размеры, правила использования”);
• круглый прут;
• вентилятор-дымосос;
• профильные трубы;
• асбестовый шнур;
• терморегулятор;
• болты и гайки.

  Как своими руками сделать пиролизный котел, смотрите на видео:

Пиролизные котлы: принцип действия

Принцип действия пиролизного котла

В отличие от обычных котлов, в которых дрова сгорали за естественные 3-4 часа, соответственно именно на этот промежуток времени помещение и отапливалось, пиролизные котлы продлевают свое действие до 12 часов. С чем это связано? Давайте рассмотрим.

Пиролиз, или иначе процесс сухой перегонки, заключается в полном сгорании твердого топлива с выделением большого количества тепла. За счет меньшего присутствия кислорода в баке, сгорание происходит медленнее. Отсюда и длительное время теплоподачи – 12 часов.

Процесс пиролиза гораздо более эффективен и выгоден, его КПД составляет до 90%.

Таким образом, положительными качествами пиролизных котлов являются:

• Значительно повышенное КПД,
• Длительное время теплоподачи,
• Автоматическое поддержание температуры горения,
• Широкий выбор твердого топлива

Однако, как и в любом другом устройстве, пиролизные котлы имеют ряд некоторых минусов, а именно:

• Объемные габариты. Пиролизному котлу необходимо большее пространство для сгорания топлива, чем обычному котлу,
• Обязательное требование к топливу. Дрова, закладываемые в пиролизный котел, должны быть абсолютно сухими. В противном случае эффективность и длительность работы котла заметно упадут,
• Зависимость от электропитания. В устройстве котла немаловажную роль играют вентилятор и различная автоматика, без которых его деятельность осуществляться не будет,
• Стоимость. Лучшее качество и характеристики соответственно образуют большую цену. Зачастую высокая именно высокая цена останавливает собственников частных домов, при покупке. Однако есть возможность установить в своем доме такую полезную вещь и без траты огромной кучи денег – это собирание пиролизного котла своими руками

Создаём пиролизный котёл

Разбор схем и чертежей

Чтобы создать пиролизный котёл своими руками, важно тщательно изучить схемы и чертежи. Именно по ним вы сможете подобрать конструкцию и максимально точно определить количество нужных для строительства материалов. На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:

На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:

• регуляторы,
• дымовые каналы,
• отверстия для воздуха,
• трубы для подачи воды,
• трубы для отвода воды,
• камера сгорания,
• вентилятор.

Очень важно при изготовлении пиролизного котла своими руками придерживаться чертежей и схем. Дело в том, что это сложное устройство, в котором будут происходить высокотемпературные процессы. Поэтому малейшая ошибка может обратиться аварийной ситуацией

Поэтому малейшая ошибка может обратиться аварийной ситуацией.

Для частного дома будет достаточно пиролизного котла, мощность которого составляет 40 кВт. Не стоит стремиться к большой мощности. Дело в том, что в таком случае конструкция становится значительно сложнее. Мало того, конечная стоимость также увеличивается.

Выбор мощности пиролизного котла, который вы собираетесь создать, влияет на размер ключевых деталей на чертеже или схеме. От правильного подбора размеров зависит нормальное функционирование устройства.

Совет. Если вы владелец маленького домика, то можно остановить свой выбор на котле с мощностью в 30 кВт. Этого будет более чем достаточно.

Инструменты, необходимые для изготовления котла своими руками

Чтобы своими руками сделать конструкцию, работающую на основе пиролизной реакции по чертежам и схемам, необходимо запастись некоторым инвентарём. Для воплощения задумки в жизнь, вам понадобятся следующие материалы и инструменты:

• болгарка,
• сварочный аппарат,
• шлифовальные круги,
• электрическая дрель,
• электроды,
• трубы различного диаметра,
• полосы стали,
• термодатчик,
• вентилятор,
• металлические листы.

Это базовый набор, который необходим, чтобы создать пиролизную систему своими руками по схемам и чертежам. Конечно же, в процессе работы может возникнуть необходимость в дополнительных инструментах и материалах.

Внимание. Толщина стали для корпуса должна быть 3 мм, а лучше 4

Тонкости сборки

После того как вы выберите подходящую схему, можно будет приступить к сборке. При этом необходимо придерживаться следующих рекомендаций:

Отверстие, через которое в топку будут попадать дрова и брикеты должно располагаться немного выше, чем у обычных твердотопливных конструкций. Не забудьте про ограничитель. Его главная задача — это контролировать количество воздуха. Для его создания нужна семидесятимиллиметровая труба в сечении. Её длина должна быть больше корпуса. К ограничителю приваривается диск. Элемент должен быть выполнен из стали. Место приваривания — низ конструкции. В результате у вас получится зазор в 40 мм. Чтобы установка ограничителя стала возможной необходимо сделать дырки в соответствующих местах крышки. Лучшей формой для отверстия, через которое будут загружаться дрова является прямоугольник

При этом важно не забыть о дверце. Она должна иметь специальную накладку для лучшей фиксации

Также в конструкции необходимо предусмотреть отверстие, через которое будет удаляться зола. Трубу для теплоносителя нужно сделать с изгибом

Это позволит повысить отдачу тепла.

Ещё одним важным элементом согласно любой схеме и чертежу является вентиль. С его помощью вы сможете контролировать количество теплоносителя, поступающего внутрь. Поэтому лучше всего расположить его в удобном и легкодоступном месте. Сам алгоритм создания пиролизного котла своими руками по чертежам вы можете увидеть на видео внизу.

После сборки огромное значение имеет первый запуск. Лишь после того, как вы убедитесь, что в продуктах горения нет угарного газа, можно будет утверждать, что всё сделано правильно. Для этого лучше использовать специальное оборудование.

Создать котёл, работающий на основе принципа пиролиза можно своими руками. Но перед тем как начать работу необходимо написать проект. Основную роль в нём будет играть рисунок со схемой изделия и размерами.

Обсудить статью на форуме

Классификация

Котлы имеют отличия по расположению камер для дожигания газов:

• с верхним расположением;
• с нижним расположением.

Котлы с верхней камерой более громоздкие, требуется больше материала для сборки дымоотвода. Зато чистить их придётся намного реже, ведь частицы от сгоревшего топлива не попадают в камеру для дожигания газов.

В котлах с нижним расположением секции топливо располагается в верхней части, а газы выводятся в нижнюю, и там догорают. Это удобно, но придётся часто удалять мелкие дровяные частицы из камеры утилизации газов.

По энергозависимости котлы бывают:

• без применения электричества: котлы с естественной тягой;
• с принудительной тягой.

Энергонезависимые котлы подразумевают включение в конструкцию высокого дымохода (не менее 5–6 метров) для увеличения тяги и обеспечения достаточного разрежения в отсеке сгорания.

Эффективность обогрева у таких котлов будет несколько ниже, чем у котлов с принудительной тягой.

Устройства с принудительным поддувом оснащаются одним или двумя вентиляторами, которые могут работать в режиме нагнетания воздуха или откачки сгоревших газов.

В некоторых моделях котлов применяется комбинированный способ с участием нагнетающих и отсасывающих газ устройств для увеличения мощности.

Справка! Механизмы, откачивающие отработанные газы, изготавливаются из особых жаропрочных (аустенитных) сплавов, их стоимость значительно выше, чем у нагнетающих вентиляторов.

По способу обогрева:

• Водяного обогрева — к теплообменнику котла подключаются водяные трубопроводы, по которым нагретая рабочая жидкость разносится по различным помещениям.
• Воздушного обогрева — вместо воды используется воздух, получающий тепло посредством того же теплообменника и распространяемый по воздухопроводам. Эффективность ниже, чем у водяного способа, применяется на производственных площадках, складах.

Фото 1. Пиролизный котел с теплообменником, предназначен для водяного обогрева, работает на дровах.

Чертеж: общий вид, рабочий процесс

Вариантов исполнения пиролизного котла много. Наипростейший вид по чертежу устроен таким образом.

• Камера сгорания котла.
• Отсек газификации.
• Секция дожигания газов.
• Колосниковые решётки.
• Теплообменник (входной/выходной патрубки).
• Трубопровод отвода газов (дымоход).
• Отверстия для поддува.
• Дверка в отсек для закладки топлива.

В котел могут быть включены температурные датчики и приборы для контроля и поддержания нормальных режимов работы.

А также аппаратная часть котла для автоматизации функционирования всего отопительного комплекса.

Суть происходящего внутри пиролизного котла характеризуется следующими процессами:

• Поток воздуха извне поступает в отсек газификации с находящимся там топливом.
• Некоторая часть кислорода будет поддерживать процесс горения (тления). Газы, являющиеся продуктами горения, через сопло попадают в камеру сгорания котла и там окисляются в присутствии вторичного кислорода, который поступает вместе с воздухом снаружи.
• Часть пиролизных газов восстанавливается при наличии углерода из топлива до угарного газа и окиси азота, потребляя при этом часть энергии. Смесь проходит в секцию дожигания газов и окисляется там с возвратом отнятой им энергии.

Фото 2. Чертеж пиролизного котла длительного горения, собранное по нему устройство может обогреть большой дом.

Участвующие в реакции пиролиза газовые смеси выводятся наружу через дымоход, минуя при этом теплообменник котла.

Внимание! Так как функционирование пиролизных котлов связано с большим количеством энергии, генерируемой внутри оборудования и возможном выделении разного рода вредных газов, осуществлять самостоятельную постройку котлов рекомендуется только при полном понимании всех физико-химических процессов, возникающих при его работе. Температурные фазы:

Температурные фазы:

• сушка, пиролиз древесины — 450 °C;
• сгорание древесного газа и вторичного воздуха — 560 °C;
• продувание пламени и возврат тепла — 1200 °C;
• отвод оставшихся продуктов горения — 160 °C.

Отличия устройства от обычных котлов

Включая древесину (дрова), специальные топливные брикеты (пеллеты) и отходы, получаемые на производстве. Одно из главных отличий котлов — применение различных видов твёрдого топлива, практически любого вещества, которое может гореть.

Длительность процесса сжигания топлива намного больше, чем у обычных котлов. От 8–10 часов и выше. Есть модели котлов с крупным отсеком для дров, продолжительность непрерывной работы — до 24 часов. Это значит, что пополнение камеры сгорания новыми порциями топлива осуществляется 1–2 раза в сутки.

Важно! За счёт того, что происходит почти полное разложение твёрдых материалов, пирокотлы менее вредны для окружающей среды

Определение размеров и мощности

Прежде чем приступить к изготовлению пиролизного котла, следует провести расчёт размеров камер топки и дополнительных отсеков. В качестве исходных данных принимается требуемая теплотворная мощность, определяемая с учётом КПД самодельного котла порядка 75–80%. В домашних условиях можно изготовить твердотопливные котлы мощностью до 20–25 кВт, более производительные агрегаты требуют использования жаропрочных сталей значительной толщины, которые плохо поддаются свариванию в домашних условиях.

Мощность котла и продолжительность его работы определяются объёмом камеры газификации. Без учёта КПД теплотворность большинства распространённых пород древесины составляет около 4–5 тыс. ккал/кг, что примерно соответствует 4–4,5 кВт·ч тепловой мощности. Эти значения применимы только для древесины с влажностью не более 25%. Суть расчёта проста — определить требуемую мгновенную мощность и умножить её на количество часов работы. Стоит помнить, что пиролизные котлы даже совершенных конструкций имеют предельную продолжительность работы не более суток, а самостоятельно произведённые агрегаты следует рассчитывать максимум на 12–15 часов непрерывного горения.

Объём камеры закладки определяется из расчёта 2 литра на каждый килограмм дров. К полученному значению нужно добавить около 30%, ведь в пиролизном котле используют неколотые чурки, которые невозможно уложить вплотную. Размер камеры сгорания газов должен составлять не менее 30–40% от объёма камеры газификации. Наиболее выгодной считается структура котла, в которой две камеры расположены одна над другой, имеют одинаковую форму, но отличаются по высоте.

Система подачи воздуха

Приготовленные прямоугольные трубы используются для изготовления воздушных каналов. В них делаются дрелью и сверлом 10-12 мм через каждые 5 см отверстия с одного бока. Длина каналов равна длине перегородки между топками плюс ширина отсека, где расположен теплообменник. Один торец канала наглухо заваривается, при сборке он будет направлен в сторону лицевой стенки.

В перегородке теплообменника и задней стенке делаются два прямоугольных отверстия, которые по сечению равны внешнему сечению прямоугольных труб. Теперь устанавливаются каналы таким образом, чтобы их открытый торец смотрел из задней стенки котла. При этом отверстия в каналах смотрели внутрь топки. Профтрубы привариваются к стенкам верхней камеры сгорания.

А сзади к этим трубам привариваются точно такие же, только без перфорации, и устанавливаются они вертикально. Их длина определяется местом соединения с каналами сверху, а снизу – не доходя до низа котла на 10-15 см.

Именно в нижней части устанавливается герметичный металлический короб, в который монтируется вентилятор. По сути, короб будет выполнять функции воздушной сборной камеры. Сделать его можно из листов металла толщиною 2-3 мм. Его размеры определяются расстоянием между воздушными каналами, а высота в пределах 10-15 см.

Как сделать своими руками котел твердотопливный длительного горения: чертежи

Иногда целесообразно сделать своими руками котел твердотопливный длительного горения: чертежи и схемы есть в свободном доступе. Умение обращаться с инструментом и умелые руки оказывают хорошую услугу при строительстве собственного дома или дачи.

Там всегда есть необходимость сооружения какой-либо конструкции самостоятельно. Ведь это значительно удешевляет любую затею. Не исключение и отопительные агрегаты. В старые времена люди нанимали печника для кладки кирпичных печей.

Сегодня наиболее востребованными стали котлы на твердом топливе длительного горения.

Твердотопливный котел длительного горения вполне реально сделать самостоятельно

Твердое органическое топливо является самым древним источником энергии для человечества. Отказаться от него полностью, даже в современном мире, невозможно. Тем более, что кроме дров и каменного угля сегодня появилось множество других видов горючих твердых веществ:

• брикеты из торфа – высушенный и спрессованный торф выделяет много тепла при сгорании;
• брикеты из отходов деревообрабатывающего производства – сжатые опилки, стружка и кора деревьев;
• березовый уголь – такой же, как для мангала;
• переработанный мусор со свалок;
• топливные отопительные гранулы – мелкое топливо, полученное прессованием опилок. Могут подаваться автоматически;
• обычные сухие опилки.

Различные варианты сырья для использования в твердотопливных котлах

Ясно, что все это топливо получено путем переработки различных отходов, что решает проблему утилизации на предприятиях и идет в русле «зеленой» экономики.

В результате деятельности человека образуется колоссальное количество отходов, которые могут быть преобразованы в высокоэнергетическое топливо, что и обусловило появление на рынке котлов отопления на твердом топливе длительного горения.

В отличии от обычных печей, эти агрегаты работают не на сгорании самого топлива, а на его расщеплении в результате нагревания. В рабочей камере таких котлов сгорают газообразные продукты распада твердого топлива.

Такая схема работы является в несколько раз более эффективной, чем обычное сжигание органического топлива. Пиролизный газ, отдает большое количество энергии.

Принцип работы твердотопливного котла длительного горения

Устройство такой газогенераторной установки не очень сложное. Можно даже соорудить своими руками котел твердотопливный длительного горения. Чертеж простейшего варианта выглядит следующим образом:

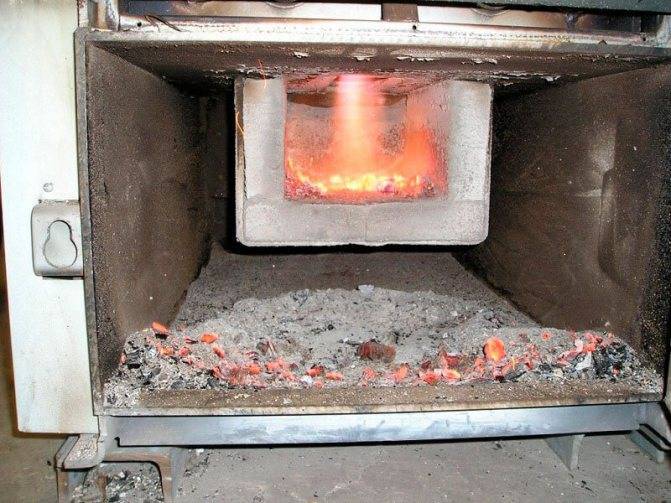

Медленное тление твердого топлива происходит в нижней камере. Оно достигается регулировкой подачи воздуха в поддувало. Выделяемый газ интенсивно горит в верхней камере и нагревает теплоноситель.

Схема системы отопления частного дома с использованием твердотопливного котла

Котлы на твердом топливе длительного горения могут быть незаменимы в частных домах, в хозяйственных сооружениях, гаражах и теплицах. Особенно они будут выгодны там, где имеется крупное деревоперерабатывающее производство, так как отходы на таких предприятиях отдают практически бесплатно.

Необходимы эти агрегаты и в местностях, где бывают регулярные перебои с газоснабжением. У таких установок есть много преимуществ, но существует и один важный недостаток – очень высокая стоимость. Именно поэтому сегодня актуально изготовление своими руками котлов твердотопливных длительного горения.

Чертежи для этого можно использовать разной степени сложности. Это зависит от уровня мастерства.

Как сделать своими руками котел твердотопливный длительного горения: чертежи и схемы

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно.

Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора.

При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

Схема подключения твердотопливного котла к системе отопления

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать.

Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически.

Температурные уровни пиролиза

к меню

Низкотемпературная степень

Это пиролиз, температура которого составляет 450 – 900 градусов по Цельсию. В этом процессе дымовой газ выделяется минимально, а остатки сырья, смолы – максимальны. Количество утиля (отходов) наибольшее. Считается экологичным.

к меню

Высокотемпературная степень

Это пиролиз, температура которого составляет более 900 градусов по Цельсию. При этом процессе дымовой газ выделяется максимально, а смола – минимально. Количество утиля – наименьшее.

В результате пиролиза, из отходов можно получить энергию (тепловую и электрическую), мазут, топливо (солярку, автобензин). Но при условии детальной отсортировки мусора.

к меню

За счёт чего возможна длительная работа

На открытом воздухе даже отчасти сырые дрова сгорают очень быстро — буквально за 1–1,5 часа. Причиной всему свободный доступ кислорода — в закрытой топке котла он отсутствует, с помощью заслонки поддува дозируется порция поступающего кислорода, и горение происходит менее интенсивно.

Одной из главных проблем такого способа сжигания органического горючего оказалась его способность «гореть» даже без доступа кислорода. При высоких температурах происходит пиролиз — термическое разложение твёрдого топлива на летучие газообразные соединения. Кислород для этого процесса не нужен, достаточно разогреть закладку до 400–500 °С. При этом происходят колоссальные потери теплотворности — наиболее энергетически ценная составляющая угля или дров попросту выносится остаточной тягой в дымоход, не успевая прогорать полностью.

Пиролизный котёл на дровах: 1 — поддувало; 2 — камера загрузки топлива и газификации; 3 — теплобменник; 4 — камера сгорания; 5 — камера дожигания; 6 — дымоход

В конструкции каждого современного котла на твёрдом топливе должна быть предусмотрена дополнительная подача воздуха для догорания выделившихся газов. При этом интенсивность и скорость сгорания закладки регулируется не объёмом поступающего кислорода, а температурой нагрева топлива. Действительно, если разогреть всю закладку сразу, то горючие газы выделятся очень быстро и о продолжительной работе котла придётся забыть. Однако если нагревать твёрдое топливо отдельными порциями, возможно постепенное его разложение в генераторной камере и эффективное полное сгорание во втором отделении топки. При этом поток газов инвертируется, они движутся сверху вниз под действием тяги, созданной эжекцией.

Конструкция пиролизного котла длительного горения: 1 — пиролиз твёрдого топлива; 2 — камера сгорания; 3 — нижняя дверца; 4 — подача вторичного воздуха; 5 — подача первичного воздуха; 6 — верхняя загрузочная дверца; 7 — камера газификации; 8 — дымосос
