Датчики и безопасность
Важной частью «умного» дома являются интеллектуальные датчики, которые как раз и позволяют делать интересные сценарии в совокупности с хабом. Самые востребованные из них — датчики температуры и влажности, датчики открытия/закрытия двери, датчики освещения и датчики движения
Датчик освещения Xiaomi Mijia Light Sensor
Какую функцию выполняют датчики умного дома:
- уведомление пользователя о событиях;
- триггер для сложных сценариев (например, при открытии дверей включается кондиционер или загорается свет).
Беспроводная кнопка-коммутатор
Беспроводная кнопка-коммутатор Xiaomi Mi Smart Home Wireless Switch
Вариантов использования данного гаджета довольно много. Его преимущество и гибкость в том, что он программируется на три различных действия, ведь кнопка понимает одиночное, двойное и продолжительное нажатие. Ее можно использовать в качестве звонка, активировать сигнализацию при выходе из дома, а также любые другие сценарии. К примеру, можно настроить так: включать или выключать свет при одном нажатии, при двух – увлажнитель воздуха, а при длинном — обогреватель (кондиционер). Напомню, что если устройство в сценарии не входит в систему умного дома, то можно использовать умную розетку для участия его в сценарии или умный пульт ДУ, речь о котором чуть ниже.
Пример датчика и цена:
Xiaomi Mi Smart Home Wireless Switch – от 790 ₽
Датчики движения
Датчик движения Xiaomi Aqara Body Sensor
Например, датчик движения Xiaomi Mi Smart Home Occupancy имеет очень скромные размеры. Корпус представлен в виде цилиндра диаметром 30 мм и высотой 33 мм. Основная часть корпуса датчика покрыта белым матовым пластиком. На передней части находится матовое окошко сенсора, слева от которого располагается кнопка для подключения к хабу Xiaomi Mi Smart Home Hub. Питание осуществляется от батарейки формата CR2450, который установлен под съемным дном корпуса.
Максимальное расстояние фиксации движения датчиком – до 7 метров с горизонтальным углом обзора — 170 градусов.
Разместить датчик можно на полке, шкафу или на любой другой горизонтальной поверхности. Внизу расположено резиновое кольцо, как у многих других гаджетов для умного дома Xiaomi. Так же возможен вариант размещения на потолке или сбоку предметов мебели, приклеив датчик при помощи двухстороннего скотча (есть в комплекте).
Примеры датчиков движения и цены:
- Xiaomi Mi Smart Home Occupancy Sensor – от 750 ₽
- Elari Smart Motion Sensor — от 900 ₽
- Aqara Motion Sensor — от 1400 ₽
- Hiper IoT M1 — от 1000 ₽
Также имеется группа полезных датчиков отвечающих за безопасность: датчики утечки газа, протечки воды и пожарная сигнализация. У Xiaomi датчик утечки газа Honeywell также фиксирует дым и возгорание.
Датчики утечки газа анализируют концентрацию метана в воздухе и при превышении определенного порога отправляют уведомление на управляющий хаб, а уже он передает информацию на смартфон или включает звуковые уведомления (в зависимости от настроек).
Датчик утечки газа и дыма Xiaomi
Примеры датчиков утечки газа:
- Xiaomi Mi Honeywell — от 3400 ₽
- Redmond SkyGas (RSG-151S) — от 4200 ₽
- ArmaControl WG-05 — от 2700 ₽
Датчик протечки воды устанавливают на пол в уязвимых местах. При попадании на него жидкости замыкается контакт, и датчик также отправляет информацию в управляющий хаб.
Примеры датчиков протечки воды:
Датчик утечки воды Xiaomi Aqara Flood
- Aqara Water Leak Sensor — от 1 000 ₽
- AJAX LeaksProtect — от 2500 ₽
- Rubetek RS-3220 — от 1500 ₽
Датчики возгорания или пожара реагируют на появление в помещении дыма или резкое повышение температуры. Помимо уведомления владельца или включения системы пожаротушения, некоторые датчики умеют отправлять сигнал тревоги на пульт экстренных служб.
Примеры пожарных датчиков:
- AJAX FireProtect — от 3500 ₽
- Rubetek KR-SD02 — от 1500 ₽
- HIPER IoT S1 — от 1500 ₽
- Xiaomi Mi Honeywell — от 3400 ₽
Управление «умным» котлом
В ходе эксплуатации пользователи сталкиваются с тепловыми потерями. Их уровень меняется в зависимости от времени года, суток, скорости ветра, влажности, утепления дома. С ростом теплопотерь возникает потребность в повышенной теплоотдаче отопительного оборудования. В то же время иногда отсутствует необходимость в 100%-ном задействовании системы отопления. Управлять работой отопителей можно вручную, а можно при помощи автоматики.

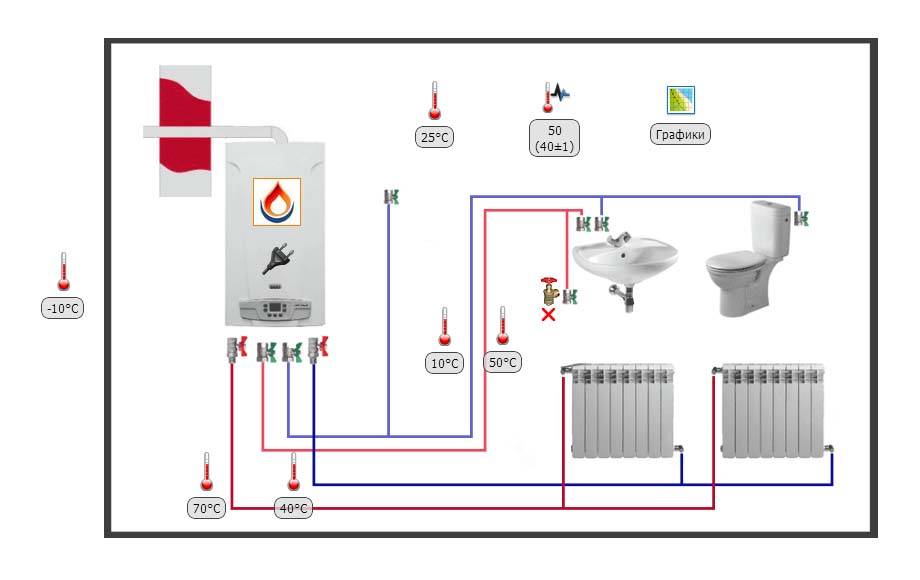

Управляющий контроллер получает информацию с датчиков комнатной температуры, температуры теплых полов и т. д. Он корректирует интенсивность потребляемой энергии в зависимости от потребности абонента в тепловой энергии. Однако обычные котлы не очень оперативно реагируют на изменение условий окружающей среды. Скорость реакции зависит от степени инерционности системы. Большинство обычных котлов настроены на изменение температуры в «обратке». Если температура воды там понижается, поступает сигнал на повышение температуры в нагревателе. Если вода в обратке горячая, нагреватель понижает температуру.
Как правило, электрокотлы используют принудительную циркуляцию для перекачивания теплоносителя. Воду перекачивает насос, подключенный к блоку управления автоматикой. Самое простое решение для «умного» котла представлено термостатом. Потребитель выставляет желаемую температуру и система самостоятельно регулирует все процессы, необходимые для поддержания заданной температуры. Иногда предусмотрен таймер, который прогревает дом к приходу обитателей.
При достижении заданной температуры котёл отключается. Однако в отличие от обычных систем, можно вывести один или несколько датчиков наружу. Тогда умное устройство срабатывает на опережение — при понижении температуры окружающей среды, котел активируется и прогревает помещение ещё до того, как оно остынет. Таким образом, устройство работает очень гибко и адаптируется под условия окружающей среды.
Управлять котлом можно следующими способами:
1. Модуль управления (например, Vitotronic для газовых или Logamatic для твердотопливных котлов Viessmann). Функционал подобных систем представлен режимами: «холод» (нагрев теплоносителя и ГВС), «тепло» (применение только подогрева воды), «дежурный» (контролирует температуру, предотвращая замерзание системы). Модуль управления считывает информацию с датчиков и регулируется термостатом.
2. Программируемый термостат (Ecobee, Tado, Honeywell). Этот вариант подходит для тех обитателей, которые бывают дома периодически и хотят сэкономить. Термостат настраивают на определенные часы и интенсивность работы. При отсутствии жильцов система отопления будет работать в минимальном режиме, а ночью — выключаться везде, кроме спален. К термостату иногда прилагаются датчики движения. Они активируют отопление как только в дом кто-то входит. При этом выбирается режим «интенсив». Таким девайсом можно управлять по Wi-Fi.
3. GSM-управление. Этот тип управления больше подходит для координации действий нескольких устройств, включая ИК-обогреватели, конвекторы и иные распределённые отопительные установки. Такие системы лучше подходят для теплиц, гаражей, небольших производственных помещений и пр. Для поддержания температуры используют GSM-термометры, обмен данными с которыми осуществляется после отправки SMS. В случае аварийной ситуации установки отправляют тревожное сообщение. Продвинутые версии GSM-контроллеров также сообщают об уровне теплоносителя, давлении в системе, расходе энергии.
Преимущества построения умного дома
«Умный дом» — это технология, позволяющая автоматизировать и контролировать процессы внутри вашей квартиры или дома. Проектирование и внедрение подобной системы позволяет достигнуть максимального удобства в управлении освещением, температурой, влажностью воздуха, работой умных гаджетов. Умный дом умеет распознавать конкретные ситуации и реагировать на них согласно заложенным ранее алгоритмам:
- Не выключенный вовремя свет
- Изменение температуры
- Не обесточенный электроприбор
- Протечка воды
Преимуществом является возможность управления собственным жилым пространством с помощью одной лишь команды. Ввод команды меняет окружающую обстановку согласно всем заданным условиям и задает алгоритмы работы всех внутренних подсистем и электроприборов. Управление умным домом осуществляется через панель управления или дистанционно с любого мобильного устройства через специальные приложения.
Умный дом в наше время не сказка, а комплекс совместно работающих технических оснащений, которые призваны облегчать жизнь и делать ее более приятной. Ведь комфорт в мелочах, а умное жилище с легкостью может избавить хозяина от рутинных обязанностей. Придут гости и у вас не будет беспорядка, так как робот-пылесос очищает пол от мусора пока никого нет дома. С помощью умного дома легко контролировать открытие и закрытие ворот и безопасность дома в целом — камеры, датчики движения и сигнализацию. Находясь в любом месте, при наличии интернета, можно знать обо всем, что происходит дома.
В итоге получаем преимущества:
- Меньшее беспокойство о обыденных проблемах.
- Освобождение от рутинных дел.
- Возможность больше времени уделять себе и своей семье.
- Экономию на счетах.
Что надо учесть в самом начале?
Что требуется для инсталляции системы? Нужен ли мне профессиональный специалист для установки оборудования? Вы можете избежать дополнительных затрат на установку, выбрав готовую систему “в коробке” типа “Сделай сам”. Но надо учитывать, что профессионал может помочь вам объединить систему безопасности с общей системой “умного дома” или другими “умными” подсистемами, тапа контроля освещения или домовая аудиосистема.
Должна ли система иметь возможность расширения? Если так, то вы должны иметь возможность просто добавить несколько, скажем, датчиков или камер в систему, а не быть вынужденным покупать новую систему.
Должна ли система быть всепогодной? Те, кто намерен контролировать свою собственность извне, должен учитывать параметры, связанные с экстремальными погодными условиями. Это касается дорожных датчиков и камер, а также их креплений и проводов.
Могу ли я управлять системой дистанционно? Возможность подключения вашей системы безопасности к смартфону, планшету или компьютеру позволяет вам контролировать ваш дом (или офис) откуда угодно и с помощью любого Интернет-подключения
Важно отметить, что система при этом должна быть совместима со всеми удаленными устройствами (смартфоном, планшетом) и операционными системами.
Система будет проводной или беспроводной? Беспроводные системы значительно проще устанавливать, но они имеют ограничения по диапазону и подвержены интерференции. Проводные системы, хотя их сложнее инсталлировать, как правило предпочтительнее для больших проектов
Сами беспроводные устройства, как правило, дороже аналогичных проводных, но зато они быстрее устанавливаются. Кроме того, беспроводные сенсоры, как правило, больше по размерам, поскольку в них встроена антенна и батарея. Качество связи беспроводных систем может быть не очень хорошим для больших домов и некоторых конструкционных материалов, таких как металл. По надежности работы эти системы примерно одинаковы. Стоимость инсталляции беспроводных и проводных сенсоров примерна равна. Главное, что надо учесть – если вы хотите, чтобы ваши устройства работали как единая система, необходимо при покупке убедиться, что все они для связи используют один и тот же протокол. Либо, что ваш хаб (см. ниже) сможет поддерживать все протоколы, на которых работают ваши подсистемы.
Какого качество видео мне нужно? Камеры низкого разрешения могут заставить вас угадывать, что там происходит в вашем доме. Высокое разрешение видео предоставит четкую, чистую и детальную картинку, в том числе и для условий плохой освещенности.
Должна ли ваша система видеть в темноте? Качество продукта и количество инфракрасных лам определяет, насколько далеко и насколько детально вы сможете видеть в темноте.
Что еще можно добавить в систему безопасности? Большинство систем могут взаимодействовать с контролем освещения, поэтому можно использовать опцию включения/мигания света в случае сигнального события. Также можно использовать сценарий отключения системы вентиляции или кондиционирования, если сработает детектор дыма. Или вода будет автоматически отключаться, если сработает датчик утечки.
Если здесь скрытые затраты? Как правило, да. Многие установщики пользуются недостатком знания хозяев и требуют дополнительную оплату за отдельные работы или функции системы, например, за организацию удаленного просмотра. Некоторые системы, рекламируемые как дешевые, часто слишком упрощены, чтобы реально работать и требуют дополнительного оборудования, затраты на которое могут быть значительными. Кроме того, надо учитывать скрытые затраты на сервисное обслуживание и мониторинг установленных систем специальными охранными службами. Эти затраты могут быть существенными, но профессиональный мониторинг гарантирует вам, что в случае необходимости помощь придет очень быстро. Более того, многие страховые компании делают скидку на страховку, если у вас есть система безопасности с профессиональным мониторингом.
Дистанционный контроль системы отопления
Возможность дистанционно настраивать параметры теплосети — главное достоинство комплекса
Все контроллеры отопительных систем, входящие в категорию «умный дом», делятся на две категории: локальные и зональные.
Блоки управления локального типа — это системы, управляющие климатом внутри дома в целом, регулирующие работу всей отопительной системы, в том числе «теплых полов», радиаторов, котла и зональных обогревателей.
Зональные блоки управления — это устройства, контролирующие работу определенного элемента отопительной системы, например, только «теплых полов» или «котла и радиаторов». В обоих случаях, контроллеры могут работать с дистанционным управлением, через GSM, Ethernet, Wi-Fi или другие модули.
Через GSM-блок
В блоках, работающих с GSM модулем, реализована возможность настройки и изменения параметров при помощи SMS сообщений. Это удобно для настройки без интернета, но считается недостатком, из-за требовательности к качеству сотовой сети.
Отечественные блоки управления отопительной системой ничем не хуже западных, но выглядят они менее привлекательно
GSM-контроллеры для «умного дома» вытесняются Ethernet-модулями на рынке. Из-за сложности в настройке, локальные контроллеры актуальны с возможностью интернет-подключения. Зональные модули можно использовать с GSM протоколом (например, регулировка и контроль горячей воды, поступающей в радиаторы). Такие контроллеры имеют несложное устройство, простую настройку (посредством SMS), удобное управление и систему оповещений.
Подойдут для зонального контроля модели следующих типов:
- GSM-Термометр «Телеметрика» — простая настройка, 4 реле для управления, удобное мобильное приложение;
- GSM-Термометр «Теплый дом 22» — наличие дисплея, несколько режимов работы, которые переключаются кнопками или SMS, градусники подключаются телефонным кабелем;
- TS2 GSM v6 – сложная настройка, но большой функционал, возможность подключения к устройству через приложение, удобный дисплей;
- Climate ZONT-H1 GSM – неудобный интерфейс, настройка параметров через сайт производителя, работа с 1 реле.
Большинство современных контроллеров имеют встроенный GPS и Ethernet модули, что позволяет выбрать удобное управление в определенных условиях. Подключение осуществляется через контуры, которые устанавливают внутри отопительной системы, а к самому комплексу подключаются через «реле».
Ethernet
В системе «умный дом» осуществлять управление отоплением можно и через интернет подключение. Для этого нужно, чтобы установленный блок управления имел соответствующий модуль и поддерживал Ethernet-подключение. В отличие от GSM контроллеров, они позволяют работать через программное обеспечение сразу нескольким пользователям.
Список гаджетов, доступных для подключения, зависит от ПО блока управления и его прошивки, а также модели, большинство могут работать со смартфонами, ПК, ноутбуками и планшетами. К достоинству относится и то, что настройка параметров в таких контроллерах доступна в любой точке мира, где есть доступ в интернет.
Большинство современных программаторов и контроллеров имеют встроенный и GSM, и Ethernet протоколы
В отличие от программаторов и GSM контроллеров, блоки управления с возможностью подключения через интернет обладают следующими преимуществами:
- Нет ограничения в количестве пользователей.
- Можно настраивать параметры, подключившись к сети в любой точке мира.
- Удобный интерфейс.
- Возможность интеграции с голосовыми помощниками «Google Ассистент» или «Алиса».
- Настроить такие контроллеры можно без помощи специалиста.
Так как нет привязки к номеру, в таких блоках важную роль играет идентификация владельца. Большинство выбирают в роли защиты PIN-код, но можно использовать голосовую идентификацию, по отпечатку пальца или FaceID.
В отечественных блоках, работающих дистанционно через интернет, обычно используется модуль Arduino, который может быть адаптирован в любую схему для дистанционного управления. Но использовать можно и другие модели с интернет-реле.
Пеллетные котлы Moderator
Для того чтобы сделать верный выбор и купить котел Moderator на пеллетах подходящий для вашего помещения, необходимо произвести точный расчет отапливаемой площади. Широкий мощностной ряд позволяет приобрести модели не только для бытовых (дом, дача, коттедж, баня, теплица), но и для промышленных помещений большой площади.
На пеллетные котлы Moderator отзывы положительные. Владельцы польского отопительного оборудования Moderator отмечают, что эти котлы выгодно отличаются от прочих несколькими качествами:
- высоким КПД;
- автоматическими системами защиты от замерзания;
- автоматической очисткой золы;
- возможностью перехода на ручной режим сжигания топлива;
- качественной горелкой (ретортной или факельной);
- возможностью работы на нескольких видах топлива;
- возможностью управления с помощью GSM-модуля (управление с телефона).
Все модели являются одноконтурными (отопление). Есть возможность подключения бойлера косвенного нагрева.
Типы отопительных котлов
Автономное отопление представлено двумя типами котлов в зависимости от количества задействованных контуров.
1. Одноконтурный котел встраивается в индивидуальную систему отопления жилого дома или производственного корпуса. Он используется только для обогрева здания или сооружения. При этом часть тепла иногда уходит в бойлер, который греет воду в автономной водопроводной системе.
2. Двухконтурный котел используется для отопления и горячего водоснабжения (в проточном режиме). Этот вариант чаще выбирают для коттеджей, дач и частных домов, поскольку двухконтурный котел заменяет бойлер и водонагреватель.
Котлы также различаются по производительности. Для одного человека достаточно котла производительностью 6-8 л/мин, для семьи из трех человек — 8-10 л/мин. Для одновременного обеспечения водой кухни и душевой комнаты семьи из трёх человек понадобится производительность 15-20 л/мин.
Ещё одно важное отличие отопительных котлов друг от друга — температурный режим работы. Низкотемпературные котлы подают воду в радиаторы и теплые полы (40-60ºС)
При таком режиме в доме создается комфортный микроклимат, во всех помещениях наблюдается равномерный обогрев при минимальных энергозатратах. Работающие с таким функционалом установки обладают высоким КПД и долго служат.
Лучшие системы отопления «Умный дом»
Климатическое оборудование, установленное в загородном доме, офисе или городской квартире, потребляет большой объем энергии. Основную часть времени жильцы или сотрудники компаний отсутствуют в помещении, что позволяет снизить температуру воздуха и сократить расходы на отопление без создания атмосферы дискомфорта. При использовании масляных обогревателей, конвекторов, инфракрасных нагревателей организовать управление климатом помогут умные розетки, которые будут контролироваться интеллектуальной электроникой. Предлагаем рассмотреть три комплекта, которые различаются сложностью монтажа, но обладают хорошим функционалом.
Hommyn Управление климатом KH-30-WZ
Разработка предназначена для управления обогревателем и увлажнителем воздуха. В составе комплекта центральный контроллер, выполняющий функцию координатора mesh-сети, детектор температуры и влажности, умная розетка. Передача информации между устройствами выполняется с помощью зашифрованного радиоканала. Контроллер получает данные, обрабатывает, запускает сценарии, отправляет push-уведомления на смартфон владельца недвижимости. Есть настройка хранения данных в облаке. К централи можно подключить сенсоры системы безопасности, автоматического освещения.
Для мониторинга климата помещения задаются параметры зоны, в которой сенсор измеряет температуру, влажность воздуха. Эти настройки корректируются с помощью приложения в смартфоне. Умные розетки связываются с контроллером по Wi-Fi, включают или отключают подключенное климатическое оборудование.
Достоинства:
- Два протокола связи;
- Элементы крепления в комплекте;
- Хорошие возможности для расширения;
- Чувствительные сенсоры.
Недостатки:
Не обнаружены.
BAS-IP KA-30
Контроллер, предназначенный для установки на DIN-шину. Используется для управления отоплением, кондиционированием. Регулирует скоростью работы кондиционера – выбирает один из 4 предустановленных режимов. Управляет четырьмя клапанами, анализируя информацию от внутренних и внешних датчиков температуры. Контролирует положение штор кондиционера, управляется с температурной панели.
Предназначена для многоквартирных домов, бизнес-центров, административных зданий. Можно перевести в ручной режим управления. Для питания необходимо напряжение 21-30 В. Работает при температуре от -5 градусов, что позволяет устанавливать в щитки, расположенные в подъездах и холлах.
Достоинства:
- Небольшие размеры;
- Продолжительный срок службы;
- Устойчивость к скачкам напряжения;
- Высокая скорость обработки информации;
- Простой монтаж.
Недостатки:
Высокая цена.
Rubetek RK-3591
Дачный вариант «умной розетки», предназначенный для подключения обогревателя. Встроенные сенсоры температуры, влажности обеспечивают контроль над основными климатическими показателями в помещении. Информирует пользователя о превышении предустановленных параметров. Может работать в паре с кондиционером, увлажнителем воздуха, инфракрасным обогревателем.
При работе не требуется постоянный контроль пользователя: управление осуществляется по сценариям в автоматическом режиме. Информация отправляется на мобильное приложение, установленное в смартфоне или планшете. Передача данных по Wi-Fi через домашний или мобильный роутер. Допускается подключение климатической техники, мощностью 2,3 кВт, справляется с пиковыми нагрузками в 3 кВт.
Достоинства:
- Термостойкий пластик корпуса;
- Предупреждение о слабом заряде батарей;
- Дальность срабатывания детекторов 30 м;
- Простой монтаж сенсора;
- Низкая цена.
Недостатки:
Нет возможности для расширения функционала.
Система самодиагностики котла
Система самодиагностики котла позволяет определять от 10 до 40 (в зависимости от модели котла) неисправности, ряд которых может быть устранен в автоматическом режиме. Информация о выявленных неисправностях выводится на табло и сохраняется в памяти устройства.
Все это делает эксплуатацию умных котлов не только удобной, но и безопасной, исключающей возможность аварийных ситуаций, таких, как снижение температуры теплоносителя ниже критической отметки, снижение тяги, падения давления в сети газопровода и ряда других не менее опасных ситуаций, не исключаемых при работе котла.
«Умному дому» — умное отопление
Термостат в умный дом
Как бы эффективно не работал котел, для обеспечения действительно комфортных условий в доме необходимы управляемые приборы отопления, способные реагировать на изменение температуры в помещении. Для этого в системе отопления устанавливаются радиаторы, оснащенные термостатами и сервоприводами, меняющими расход теплоносителя в зависимости от температуры окружающей среды.
Подведем итоги
В основе системы отопления умного дома может быть использован котел отопления, оснащенный системой самодиагностики и погодозависимой автоматикой, эксплуатация которого эффективна только вместе с радиаторами, оборудованными термостатами и сервоприводами.
