Печь профессора Бутакова «Гимназист» — как правильно выбрать?

Итак, почему стоит покупать печи Бутакова?

Конструкция топливника этих моделей напоминает усеченный параллелепипед. Поэтому при термическом распаде топлива максимально используется тепловая энергия ;
Воздуховодные трубы внутри периметра топливника расположены строго вертикально. Они пересекаются только вверху, находясь в газопламенной среде, под специально рассчитанным углом;
Входные отверстия воздуховодных труб снабжены горизонтальными срезами, расположенными в 120 мм от основания подножек. Это дает возможность воздуху абсолютно свободно поступать в газогенератор. А наличие газонаправляющих щитков позволяет предельно эффективно использовать газопламенный поток;
Благодаря расположению на топочной дверце кожуха-конвектора, дверца является полноценным “участником” процесса теплообмена;
За счет зольника (специальный ящик для отработанных продуктов) можно, не прерывая работу котла, вычищать золу;
Верхняя поверхность печей Бутакова контактирует с потоком пламени. А так как она горизонтальная, то есть возможность разогревать на ней пищу.

Газогенераторный котел Бутакова горит равномерно

Если надо увеличить температуру и ускорить процесс горения, используется большой сменный колосник;
Профессор обратил внимание, что на стенках дымоходов обычно оседает (при сгорании топлива) конденсат. Это жидкие продукты распада, обладающие весьма неприятным запахом

Поэтому ученый решил применить вертикально монтированный патрубок присоединения дымохода. Этим решением он добился возврата жидких продуктов обратно в печь, где они сгорают полностью (без остатка) ;
Печь после полной закладки может функционировать в диапазоне 8-12 часов, время работы зависит от модели;

Для обеспечения дополнительной безопасной эксплуатации, при установке печи профессора Бутакова, она может быть фиксирована к полу.

1 Comment

Выпускаются печи плохие, хорошие, а есть печи ЛУЧШИЕ.

Котлы воздухогрйные «ПРОФЕСОРЪ БУТАКОВЪ»

предназначены для экономичного воздушного отопления жилых и производственных помещений, гаражей, подвалов, теплиц и т. д., а также для разогрева пищи. Работа котлов допускается в диапазоне изменения температуры окружающей среды от +40 °С до -60 °С, значение климатических факторов соответствует исполнению УХЛ категории размещения 3 поГОСТ 15150-69 .

Серийно выпускается три моделей котлов («СТУДЕНТ»

,«ИНЖЕНЕР» и«ДОЦЕНТ» ) для отопления помещений с максимальным объемом от 150 до 500 кубических метров и номинальной мощностью от 9 до 25 кВт соответственно. Все выпускаемые модели объединены общим назначением, принципом действия, компоновкой и применяемым топливом.

Как установить печь Студент

Подробные рекомендации по установке, приводятся в инструкции по эксплуатации. Несмотря на это, как показывает практика и отзывы потребителей, во время проведения монтажных работ, допускаются одни и те же ошибки.

Нарушение советов в инструкции по эксплуатации, приводит к снижению теплоэффективности печи, отказу в гарантийном обслуживании и быстрому выходу из строя

Важно уделить внимание правильному расположению печи и обеспечению пожарной безопасности

В каком месте лучше поставить печь

Печь Гидравлик, устанавливается так же, как и обычный твердотопливный котел. Для размещения, подбирается комната под котельную, с высотой потолков не менее 2,2 м, негорючим основанием. Батареи подключаются с помощью специальных отводов сбоку корпуса.

Для воздухогрейных печей, ввиду принципа работы и особенностей конструкции, для монтажа выбирают место, обеспечивающее беспрепятственную конвекцию воздуха. Оптимальное расположение, по центру отапливаемой комнаты.

Если планируется разводка нагретого воздуха в смежные помещения, посредством воздуховодов, при выборе расположения учитывают необходимость подключения, с помощью съемника тепла и воздушных каналов. Печь устанавливают так, чтобы было несложно провести гофрированную трубу в другие комнаты.

Компания Термофор, в дополнительной комплектации поставляет теплосъёмники с воздуховодов, предназначенные для быстрого подключения стальной гофрированной трубы под разводку горячего воздуха. Во время монтажа печки, лучше использовать фирменные комплектующие.

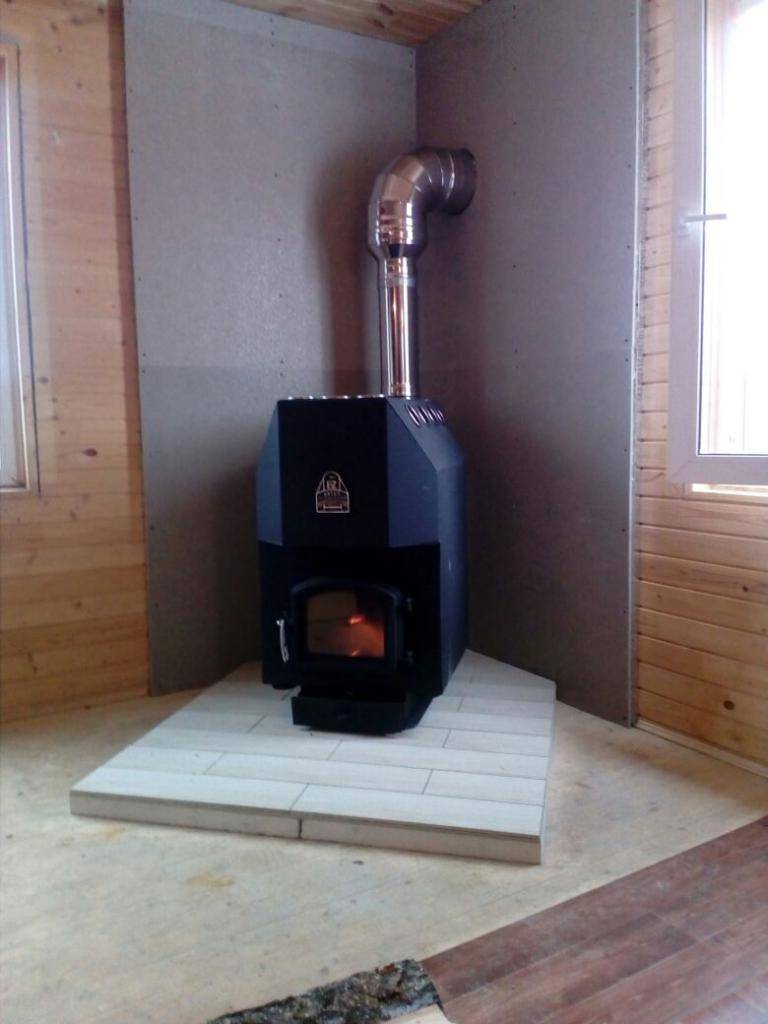

Как обеспечить противопожарную безопасность

Во время работы, стенки печи сильно разогреваются, поэтому потребуется термозащита стен и пола из дерева, и других горючих материалов. Работы выполняются следующим образом:

• На деревянный пол укладывают базальтовую плиту, сверху обшиваемую металлом.
• Стены, находящиеся рядом с корпусом, защищают базальтовым утеплителем. Печь устанавливают на расстоянии 1 метра до любой горючей поверхности. После теплоизоляции, расстояние можно уменьшить до 50-70 см.
• Неприемлемое условие для установки печи, наличие естественной или принудительной приточно-вытяжной вентиляции с трехкратным воздухозамещением в комнате в течение часа. Воздушные нагревательные каналы, также изолируют. Внутри труб устанавливают вентилятор, устойчивый к термической нагрузке.
• Защита стен от нагрева, потребуется и в местах прокладки дымохода. При прохождении через плиты перекрытия и кровлю, устанавливается специальная противопожарная разделка. На оголовок дымохода монтируется искрогаситель.

Чем и как топить печь Студент

Печи серии Студент, относятся к газогенераторному или пиролизному оборудованию, требовательному к качеству топлива.

Теплогенератор нужно топить дровами с влажностью не более 20-25%. При использовании сырого топлива, печку не получится перевести в режим газогенерации, дрова будут гореть в обычном режиме, что приведет к увеличению расхода топлива и снижению КПД.

В инструкции по эксплуатации, указывается на возможность использования следующих видов топлива:

• Дрова для модели Студент уголь – при необходимости, печь, предназначенную для угля, можно топить дровами. Для этого потребуется вынуть из топки колосники.
• Допускается держать печь постоянно в непрерывном горении. В качестве общей рекомендации производителя, лучше давать печи остыть после каждой топки, в течение 20-30 минут.
• Древесные и торфяные брикеты, оптимально подходят для работы печей Термофор. Применение брикет, увеличивает время работы от одной закладки. Во время горения прессованного топлива, выделяется на 20-30% больше тепла, чем при сжигании дров.

Топить дровяные печи углем, запрещается. Конструкция и внутреннее устройство дровяных моделей, не рассчитано на особенности сжигания угля.

История происхождения печи.

Печь Бутакова Популярный профессор политехнического университета и теплотехник из Урала Сергей Ефимович Бутаков создал целый ряд экономичных котлов, которые работают на твердом топливе. В зависимости от моделей они способны отапливать помещения объемом 100-1200 кубических метров. Эти устройства были успешно испытаны во многих регионах России, в том числе, и в холодной Сибири. Изобретения профессора получили всеобщее одобрение и смогли пройти государственную сертификацию

Сейчас многие компании предлагают печи Бутакова, но очень важно выбрать среди них те, которые смогут предоставить качественные изделия от опытных производителей

Путь профессора к созданию данных отопительных приборов не был легок. Он постоянно совершенствовал свои устройства. Благодаря этому, ученый смог добиться отличной работы печей, отсутствию неприятного запаха в помещениях при их обогреве, минимальному расходу топлива и многообразию его видов. Путем проб и ошибок Бутаков смог создать идеальный прибор для обогрева зданий, который день ото дня становится все популярнее и популярнее.

Руководство по сборке газогенераторной печи

Рассматриваемый агрегат собирается практически в той же последовательности, что и другие газогенераторные печи. Единственные различия заключаются в небольших конструктивных особенностях, о которых рассказывалось ранее. Помните о них в процессе сборки агрегата.

В основе самодельной печи Бутакова лежит обыкновенная металлическая бочка. Пошагово выполните приведенные рекомендации, и вы получите отличный агрегат для качественного, эффективного, безопасного и экономного обогрева.

Первый шаг. Срежьте верх бочки и выровняйте оставшиеся острые кромки. Резать удобнее всего болгаркой, загибать кромки – молотком. Острые кромки загните вниз.

Второй шаг. Вырежьте из стального листа круг диаметром на 1,5-2 см меньше диаметра бочки.

Третий шаг. Вырежьте в круге из предыдущего шага отверстие диаметром 10 см. Приварите к отверстию стальную трубу аналогичного диаметра.

Четвертый шаг. Приварите к низу круга с трубой отрезки швеллера. Отрезки должны быть установлены так, чтобы в будущем они свободно передвигались в пространстве бочки. В дальнейшем швеллеры будут придавливать загруженное топливо, и обеспечивать необходимые условия работы котла.

Пятый шаг. Установите на верх трубы заслонку. Для этого зафиксируйте вертикально шпильку с резьбой внутри трубы. Для фиксации используйте сварку. Вырежьте заслонку из стального листа.

Диаметр заслонки должен быть таким же, как диаметр трубы. Просверлите на краю вырезанной заслонки такое отверстие, чтобы установленная на шпильку заслонка закрывала трубу. Закрутите заслонку с помощью гайки.

В будущем с помощью этого простейшего элемента вы сможете контролировать объем воздуха, поступающего в топку, а, следовательно, и интенсивность работы печи.

Шестой шаг. При помощи молотка выровняйте бортик крышки с трубой. В данном случае края необходимо загнуть наружу, чтобы крышка плотно «садилась» на основание.

Седьмой шаг. Вооружитесь зубилом и сделайте в крышке отверстие диаметром порядка 10,3 см. Через это отверстие будет проходить труба, приваренная к блину на предыдущих этапах работы. Сливное отверстие в крышке заварите.

Восьмой шаг. Подготовьте основание для печи. Хорошо подойдет незаглубленная площадка из кирпича.

Девятый шаг. Вырежьте в верхней части корпуса печки отверстие диаметром 15 см. В это отверстие будет проходить труба дымохода. Длина дымовой трубы должна составлять примерно 1,5 длины корпуса.Приварите отрезок трубы к отверстию в верхней части корпуса агрегата.

Десятый шаг. Вырежьте небольшое отверстие квадратной формы в самой нижней части корпуса. Приварите к подготовленному отверстию дверцу. Через этот люк вы будете удалять золу. В сам люк можете вставить упоминавшийся ранее ящик (зольник), чтобы чистить печь было максимально удобно и просто.

Одиннадцатый шаг. Герметично заварите нижнюю часть дымовой трубы. Саму же трубу установите на ножки – так надежнее.

Двенадцатый шаг. Подсоедините печку к колену, предварительно приваренному к трубе дымохода, и зафиксируйте при помощи хомута. Под хомут рекомендуется уложить стеклоткань. Благодаря этому материалу будет обеспечена большая герметичность соединения.

Особенности печки Бутакова

Любой вид печи Бутакова имеет свои особенности, однако в каждой из них используется технология, благодаря которой получаются достаточно высокие характеристики. В подобных конструкциях воздух, который забирается из окружающей среды, будет прогреваться в конвективной части. Экономичный расход топлива в таком случае может быть обеспечен отсутствием полноценного процесса горения. Приток воздуха ограничен, поэтому есть возможность поддерживать интенсивное тление топлива.

Топливо, которое распадается в результате тления, через углубления в нижней части топливника будет попадать в зольник. Элементы с трубками и будут составлять основу устройства любой из печек Бутакова. К дополнительным деталям можно отнести:

1. Колосник – заслонка, которая будет разделять зольник и топливник.
2. Шибер – заслонка на выходе газов дыма.
3. Щитки для направления газа. Элементы монтируются в углублениях для выхода нагретого воздуха.
4. Дымоходная конструкция.

Экономичность подобной конструкции обеспечивается благодаря таким факторам:

Устройство печи и ее составные элементы

1. Топливник будет состоять из нескольких зон – горения и дожога. Подобное устройство позволяет по максимуму использовать топливо и избегать появления копоти и сажи в газах дыма.
2. Стены печи Бутакова принимают активное участие в конвективном обмене и обогревают комнату вместе с выходящим из печки нагретым воздухом.
3. Регулировка мощности воздушного потока с помощью щитков для направления дает возможность быстро прогреть любую комнату, после чего снизить интенсивность отопления для исключения перерасхода топлива.

Чтобы обеспечить нормальный режим функционирования печи для бани или частного дома, нужно смонтировать дымоходную конструкцию высотой минимум 5 м. Устройство не должно иметь колен, в том числе и в месте фиксации дымохода с выходным углублением.

Популярная печь «Доцент» и ее особенности

Одной из популярных моделей печей «Бутаковъ» считается «Доцент». Она идеально подходит для обогрева производственных помещений и крупных коттеджей.

Она не такая мощная, как «Профессор», но тоже обладает внушительными характеристиками:

• КПД ее также составляет 85%;
• Мощность равна 25 кВт;
• Площадь, которую сможет обогреть печь – до 500 кв. м;
• Вес устройства – около 150 кг.

Приобретая печку «Доцент», можно выбрать модели с полностью глухими дверками или имеющими стеклянные вставки. Дверцы агрегата очень надежные и не склонны к деформации. Для отопления обычно берут дрова с влажностью не превышающей 20%. На верхней поверхности печи можно готовить или подогревать пищу.

Характеристики

Учитывая, что печь Бутакова «Студент» имеет различные модификации, их размеры и технические характеристики существенно отличаются. Общим в этих устройствах является наличие встроенных конвективных каналов, используемых для повышения теплоотдачи. В зависимости от разновидности, печи могут работать, как на нагрев воздуха, так и обеспечивать водяное отопление.

В данном мини-обзоре мы рассмотрим печи от компании “Термофор”.

Дровяная печь

Данное устройство отличается максимальной тепловой эффективностью и высоким КПД, в сравнении с угольными аналогами. Она обладает следующими особенностями:

1. Герметичность топочной камеры – дверца надежно закрывается, исключая образование щелей.
2. Улучшенный контроль воздухоподачи – уникальная конструкция шиберной заслонки позволяет устанавливать режимы газогенерации либо просто горения.
3. Качественные материалы – для изготовления корпуса использована толстостенная конструкционная сталь, чугун – для колосников и дверок.

Кроме того, устройство отличается сравнительно небольшими габаритами, которые составляют:

• 530*780*370 мм;
• диаметр дымоходной трубы 120 мм;
• вес всей печи 77 кг;
• объем топки 74 л;
• мощность достигает 9 кВт;
• КПД равняется 85%.

Печь «Студент» обладает удивительной способностью исключать загрязнение сажей рабочих поверхностей. Даже длительная эксплуатация не повлияет на чистоту стекла. Длительность горения позволяет делать закладки не чаще 1 раза в 6-7 часов. Устройство оснащено сменным колосником, позволяющим равномерно распределяться воздушным потокам в топливной камере. Это исключает образование нагара. Конструкция зольного ящика позволяет его вычищать, не прерывая процесс горения.

Угольная печь

При проектировании данных отопительных печей учитывалась интенсивность термонагрузки. Устройство отличается следующими характеристиками:

• масса – 77 кг;
• объем топки – 70 л;
• габариты – 530*370*780 мм;
• КПД – 85%;
• Мощность – 9 кВт.

Горение угля требует больше кислорода, чем дрова, но при этом выделяется значительно большее количество тепла. Благодаря 5-миллиметровой толщине стенок исключается деформация металла, способная спровоцировать быструю поломку печи. Герметичность и продуманность конструкции позволяет существенно снизить расход угля. Подобная печь профессора Бутакова «Студент», функционирующая на угле, является идеальным вариантом для систематического отопления.

Гидравлик

Благодаря уникальной конструкции теплообменника, водогрейная печь «Студент» длительного горения обладает довольно высокой теплоотдачей. Привычные змеевики в ней заменили конвективными каналами, частично утопленными в топку. Благодаря этим особенностям, жидкость интенсивно нагревается и поступает в отопительную систему. Этот крупногабаритный прибор имеет характеристики:

• масса – 90 кг;
• мощность – 16 кВт;
• топка – 70 л;
• габариты – 720*370*770 мм;
• КПД – 85%.

Помимо этого, конструкция предусматривает установку ТЭНов, что позволяет длительно поддерживать температуру теплоносителя.

Особенности устройства печи “Студент” Гидравлик

Внимание! Электрические обогреватели можно установить самостоятельно или приобрести совместно с котлом

Особенности конструкции

Конструкция печи Бутакова, по принципу действия и внутренним элементам очень похожа на канадскую печь Булерьян. Именно эта зарубежная печь и стала образцом для создания отечественного образца. Основное отличие двух обогревательных моделей, это наличие колосника у печи Бутакова.

Конструкция “бутаковских” печей, включает в себя:

• зольник, для сбора отходов процесса горения;
• конвективные трубы;
• колосник;
• труда для отвода дыма;
• двухкамерный топливный отдел. К одной камере можно подключить газ, другая камера для твёрдого топлива;
• корпус состоит из сваренных листов высококачественного металла.

В некоторых моделях предусмотрено расположение варочной панели на верхней плоскости печи.

Технические особенности печей

В серии Гимназист и Доцент, есть несколько конструкционных отличий. Но, также существуют общие характеристики и рабочие параметры, присущие каждой модели:

Принцип обогрева – печи относится к классу конвекционного оборудования. Обогрев осуществляется посредством конвекционных каналов, трубок, по которым забирается холодный и выводится горячий воздух. Особая конструкция конвекционных каналов, обеспечивает быструю теплоотдачу. Тепло поступает в помещение сразу после растопки, через 3-5 минут.

Возможность приготовления пищи – конвекционные печи не имеют особой варочной поверхности. Для приготовления или разогрева пищи, используется верхняя горизонтальная поверхность.

Принцип работы – печи Термофор, это оборудование длительного горения. Во время работы, используется принцип пиролиза или газогенерации.

Кроме общих характеристик и особенностей конструкции, которые есть у каждой модели, существуют существенные отличия. Чтобы не ошибиться при выборе, следует изучить описание печей от компании Термофор.

Печи Гимназист

Обогревательная печь длительного горения профессор Бутаков Гимназист, предназначена для обогрева помещений с максимальной площадью до 100 м³. Основной вид топлива, дрова, но допускается использование прессованных брикетов.

У серии Гимназист существует несколько отличий:

Объем топочной камеры 78 л. Режим газогенерации и большая вместительность топки, делает возможным продлить работу печи от одной закладки, до 6-8 часов.

Внутри конструкции присутствуют конвективные трубы, с возможностью подключения дополнительных воздуховодов, для отвода тепла и обогрева смежных помещений. Обогрев помещения выполняется комбинированным способом. Кроме конвекции, для обогрева помещения используется сильно разогревающийся металлический корпус печи.

Металлическая конвекционная отопительная печь Термофор Гимназист, весит всего 55 кг. Для удобства монтажа, предусмотрена специальная подставка.

Варочная панель у отопительно-варочной печи Термофор Гимназист, устроена как верхняя горизонтальная поверхность корпуса. Конвекционные каналы выходят так, чтобы не мешать установке посуды, при необходимости приготовить или подогреть пищу.

Модель	«Гимназист»
Максимальный объем отапливаемого помещения, куб. м	100
Мощность, кВт	6
Габаритные размеры (ШхГхВ), мм, труба вверх	370х530х780
Масса, кг	55
Проем топочной дверцы, мм	250
Объем камеры сгорания, л	78
Максимальный объем загрузки топлива, л	34
Максимальная длина полена, мм	440
Диаметр дымохода, мм	120
Рекомендуемая высота дымохода, м	5
Конвекционные трубы: диаметр, мм / кол-во, шт.	40/8

Печь Гимназист, подойдет для небольших помещений до 60 м², одновременного приготовления пищи и для обогрева основной и смежных комнат.

Печи Доцент

Дровяная отопительная печь Термофор Доцент, в отличие от серии Гимназист, предназначена для отопления больших площадей, общей сложностью до 250 м². Главные отличия модификации:

Возможность выбора комплектации – в серии представлены модели с дверцами, имеющими вставку из стекла и полностью глухие.

Вес конструкции – масса корпуса около 160 кг, объем топочной камеры 275 л.

Основной вид топлива – для топки используются дрова с влажностью не более 20%.

Принцип работы – в конструкции предусмотрены особые жиклеры для дожига отходящих газов, что увеличивает теплоотдачу на 10-15%.

Материал конструкции – основной корпус изготовлен из стали. Воздухогрейная отопительная печь профессор Бутаков Доцент, идет в комплекте с чугунной дверцей со стеклом. Преимущество решения – отсутствие деформации дверцы, даже спустя несколько лет эксплуатации. Есть возможность выбрать глухую дверцу, не имеющую стекла.

Модель	«Доцент»
Максимальный объем отапливаемого помещения, куб. м	500
Мощность, кВт	25
Габаритные размеры (ШхГхВ), мм	570х820х1000
Масса, кг	164
Проем топочной дверцы, мм	290х340
Объем камеры сгорания, л	275
Максимальный объем загрузки топлива, л	100
Максимальная длина полена, мм	600
Диаметр дымохода, мм	150
Рекомендуемая высота дымохода, м	6
Конвекционные трубы: диаметр, мм / кол-во, шт.	70/14

Печи компании Бутаков, серии Доцент, используются для полноценного обогрева больших помещений. Для этого, к конвективным каналам подключаются воздуховоды. Верхняя горизонтальная поверхность печи, как и в модификации Гимназист, предназначена для приготовления или подогрева пищи.

Монтаж печи

Агрегат можно расположить в центре помещения или встроить в стену, имитируя камин. При этом обогреваться будут сразу две соседние комнаты.

При установке печи главное условие – беспрепятственное поступление воздуха. Материал должен быть огнеупорным, а для основания лучше использовать бетонную стяжку

Дымоход при работе и запуске печи быстро нагревается, потому между ним и кровлей важно проложить термоизоляционный слой

На даче можно топить обрезками дров, но лучшим топливом для подобной конструкции являются пеллеты с высоким КПД. Принцип работы печи заключается в следующем: тление происходит медленно, поэтому влажность дров не имеет особого значения. Сухой лесоматериал будет гореть точно так же.

Топочная камера должна быть предельно герметичной. Угарный газ в помещение не поступает, поэтому печь можно расположить рядом со спальным местом. Одной закладки должно хватить на 18- 20 часов. Агрегат Бутакова станет оптимальным решением при установке в загородном коттедже, имеющим приличную площадь, или в дачном домике.

На сегодняшний день выпускаются более мощные печи. Например, появилась новая модель «Академик» мощностью 55 кВт. Это настоящий рекорд среди отопительных приборов подобного типа. Благодаря современному дизайну установка возможна в любом месте. Большой модельный ряд позволяет удовлетворить потребности каждого.

Если следовать всем вышеописанным рекомендациям, получится изготовить отличное устройство с системой длительного горения без особых затрат.

Инструкция по эксплуатации

Перед началом эксплуатации печи следует убедиться в нормальном функционировании всех её элементов, дымоотводной трубы и защитных конструкций, в также хорошо проветрить комнату.  Первое протапливание проводят в течение часа.

В это время желательно держать окна и двери открытыми, так как в процессе выгорания промышленной смазки металлических деталей и огнестойкой краски может выделяться достаточно неприятный запах.

Разрешёнными видами топлива для печи профессора Бутакова «Доцент» является древесина лиственных пород, влажность которой не превышает 20%, а также пеллеты, брикеты из отходов древесины или торфа. Применять для топки прибора каменный уголь категорически запрещается.

При первом растапливании печи:

• дрова должны быть мелкими и укладываться в топку неплотно;
• максимально выдвинуть ящик для золы, чтобы повысить интенсивность горения топлива.

При последующей топки прибора:

• регулировку поступления воздушных масс нужно осуществлять с помощью зольного ящика, открывая его или закрывая по мере необходимости:
• чтобы перевести котёл в более экономичный режим, следует неплотно задвинуть зольный ящик (с зазором в 5 мм) и прикрыть шибер;
• если требуется загрузить следующую партию топлива, то перед открытием дверки топливника на 2-3 мин. следует полностью открыть шибер и задвинуть контейнер для золы. Затем можно плавно открыть дверцу и загрузить поленья. При закрытии дверцы шибер и контейнер для золы следует вернуть в исходное положение.

Дымоход чистят при неработающей печи и остывшей трубе вручную с периодичностью не менее 1 раз в год.

Инструкция по изготовлению

Вся работа разбита на несколько основных этапов:

Сначала готовим основание. Для этого уголок располагаем полкой вовнутрь и прихватываем детали

Важно расположить заготовки на ровной поверхности и проверить диагональ. В полках делаем отверстия и выставляем трубную заготовку

Она должна стоять в плоскости, трубы прихватываем.
Еще раз проверив их правильное расположение, обвариваем стыки. После сварки обязательно оббивается шлак и проверяется качество шва. Поры или прожиги потребуют наложения второго шва. Вверху трубки можно прихватить между собой для лучшей устойчивости.
Низ закрывается листом металла, который укладывается по краю основы и обваривается.
Теперь переходим к обшиванию конструкции листами. На основание устанавливаем боковинки заподлицо по наружной поверхности и прихватываем их.
Затем устанавливаем заднюю стенку. При этом важно прихватить ее не только с основой, но и с боковинами.
Закрепляем отрезки уголка на расстоянии 100 мм от основы и укладываем колосниковую решетку.
Закрепляем укосины и вставляем в них трубы конвекции. Для удобства сварки они должны немного выступать за листы. Укосины прихватываются к боковикам и задней стенке.
Верхнюю деталь одеваем на 6 торцевых трубок, соединяем и прихватываем к укосинам и задней стенке. Сразу делаем по 3 прихватки к трубкам.
Стыкуем лицевую часть, прихватываем ее со всеми деталями. У нас получилась закрытая коробка. В передней части у нас будет располагаться зольный ящик и дверца для закладки дров. Вырезаем болгаркой под них окошки. Дверь можно закрепить на самодельных или петлях для дверей и установить замок с эксцентриком. Для зольного ящика можно использовать металл толщиной 2 мм. На лицевой части закрепляем ручку.
Болгаркой отрезаем косынки на соединении укосин с передней и задней частью. Поворачиваем печь и закрепляем косынки в месте соединения уголков основания.
Можно приступать к обварке конструкции. Отметим, что стыки должны быть герметичными. Обнаружив прожог или подрез, эти места необходимо переварить. Не следует варить всю конструкцию, сразу проходя один из швов полностью и только затем переходить к следующей грани. Лучше вести сварку вразброс. Проварив небольшой участок на одной детали, переходим на противоположную сторону и так варим всю конструкцию. Такая сварка вызовет меньшую деформацию.
На верхней детали привариваем отрезок для соединения с дымоходом. В нем с краю делаем небольшое отверстие и вставляем прут диаметром 8-10 мм. Из листа толщиной 6-8 мм сделаем шиберную задвижку, прорезав в ней небольшой паз. Шибер приваривается к прутку, который загибается под прямым углом.

После розжига печи, закрывая шибер, обедняем воздух в топке кислородом. В этом случае дрова будут гореть дольше, обеспечивая всего 2-3 закладки в день. Можно полностью закрыть заслонку, паз позволит проходить достаточному количеству воздуха в топку для тления.

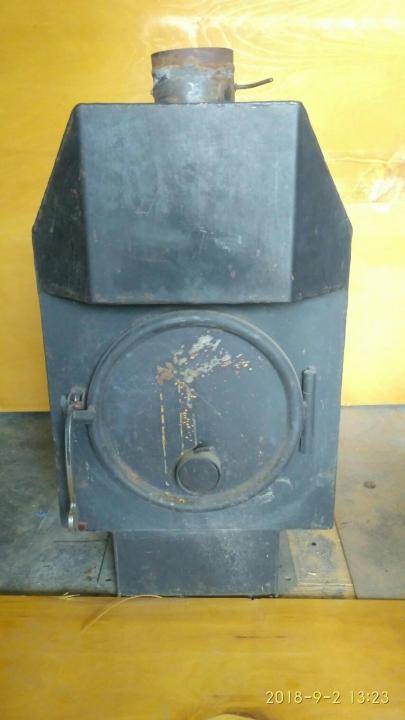

Печь профессора Бутакова, сделанная своими руками, готова. Остается зачистить стыки и окалину болгаркой с зачистным камнем. В труднодоступных местах, окалину можно удалить зубилом или напильником. На двери и крышке зольника рекомендуется закрепить асбестовую веревку для уплотнения и предотвращения доступа дыма в помещение.

При желании печь можно покрасить жаропрочной грунтовкой или краской. Еще раз проверив качество сварки и сборки печи, можно приступать к ее монтажу.

Достоинства и недостатки

Печь Бутакова имеет следующие достоинства:

1. Экономичность: одного полного заклада хватает на тихое горение дров всю ночь – до 10-12 часов.
2. Образующийся после сгорания конденсат оседает на стенках вертикального патрубка, после чего он вновь отправляется на сгорание. Это позволяет избавиться от неприятного запаха.
3. За счет своеобразной конструкции нагрев происходит довольно быстро, разводка тепла равномерная.
4. Прочные и толстые стенки с хорошо обработанными швами не дадут огню прорваться в помещение.
5. Печь можно использовать в качестве плиты для разогрева пищи.
6. Наличие разнообразных моделей позволяет выбрать оптимально выгодный вариант.
7. Удалять золу достаточно просто.
8. Печь легко установить самостоятельно, а ее цена не сильно большая: до 30-35 тысяч рублей.
9. Стильный дизайн позволяет печи вписаться в любой интерьер.

К недостаткам относятся некоторые особенности конструкции приборов:

1. При прогорании топлива печь быстро остывает.
2. Необходимо тщательно проверить правильность установки дымохода, чтобы дым не проник в помещение. Стоит помнить и о том, что трубы придется регулярно чистить.
3. Внешние стенки сильно нагреваются, что может привести к пожару или ожогу прислонившегося человека.

Подобными достоинствами пиролизных печей обладает конструкция Бренеран, узнать о которой можно здесь: https://teplo.guru/pechi/piroliznye/breneran.html
