Как сделать отопительно-варочную печь Кузнецова?

Конструктивные отличия «кузнецовок»

Процесс кладки

Конструкция колпаковой печи Кузнецова может существенно различаться, но идеальной считается круглая печка. Среди преимуществ подобной конструкции можно выделить следующее:

• Простота кладки. Порядовка настолько проста, что справиться с сооружением печи может даже «чайник», имеющий минимальные навыки.
• Тело такой конструкции представляет собой колпак.
• Под сводом образуется зона, где происходят термические реакции, и нейтрализуется угарный газ.

Двухколпаковые приборы отличаются большей эффективностью, но, как видно из порядовки, и как показала практика эксплуатации таких печей, в них достаточно сложно устроить прочистные дверцы. А значит, чистка всегда будет сопряжена с рядом трудностей.

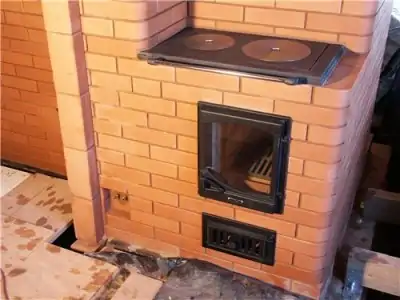

Отопительно-варочная установка

Минимизировать этот недостаток просто — колпаки устраивают по каскадной схеме друг над другом, соединяя их между собой системой дымоходов. Это позволяет сделать эксплуатацию печи менее сложной, практически не понижая ее КПД. Такая конструкция дает возможность смонтировать еще и водогрейный контур, встраивая регистр под вторым колпаком.

Круглые печи могут быть и многоколпаковыми — каскадными. Каждый каскад включает в себя 2 колпака. Уже трехкаскадная конструкция из 6 колпаков пригодна для работы на абсолютно любом виде топлива.

Проекты печей Кузнецова: виды и назначение конструкций

Бытовые печи Кузнецова бывают разными по своему назначению. Если её назначение – приготовление пищи, то это варочная печь. Для отопления помещения используют отопительные печи. В бани устанавливают печи для бань. Для улучшения эстетического вида помещения устанавливают камин (каминную печь).

Основным показателем, к которому стремился в своих разработках И.В. Кузнецов, он считал повышение эффективности действия печи. Свои печи он дополнял улучшенными свойствами. Одним он устанавливал дополнительное оборудование, другим вносил изменения в топку, третьи обладали повышенным теплосбережением.

Подразделение печей в зависимости от их назначения:

• Варочные печи;
• Печи для отопления;
• Банная печка из кирпича;
• Просто барбекю или комплексы для улицы;
• Хлебная печь;
• Отопительно-варочные комплексы;
• Каминопечь.

Все эти конструкции доказали своё высокое качество широкой известностью и многолетней эксплуатацией. За всё время деятельности Кузнецовым разработано большое количество проектов печей. Сами проекты и их чертежи предоставлены на сайте В.И. Кузнецова. Отопительные печи Игоря Кузнецова маркируются – ОИК. Порядовки на печи различаются по присутствию букв в аббревиатуре. Если это будет отопительно-варочная печь, то ОВИК, если есть лежанка то, в названии будет буква «Л» и т. д.

Расчёт основных параметров

Для того чтобы правильно построить печь Кузнецова необходимо точно соблюдать разработанную специалистами схему. Мастера, которые имеют большой опыт работы в строительстве таких печей, рекомендуют перед тем, как начать капитальную кладку потренироваться положить её «насухо», если вы делаете это в первый раз.

Если печь будет возводиться на стадии строительства самого дома, то необходимо составлять проект таким образом, чтобы она смогла отапливать сразу несколько помещений.

Фундамент для печи должен быть качественным и иметь обязательно гидроизоляционный слой. Также необходимо учесть, что фундамент дома не должен переходить в основу для печи. Эта конструкция должна иметь собственный фундамент, дающий свою усадку.

Бетонное основание должно быть больше размеров печи примерно на 10 сантиметров со всех сторон. Степень его заглубления будет зависеть от высоты конструкции и грунтового состава, где будет строиться печь. Обычно глубина котлована составляет от 40 до 60 сантиметров. На дно укладывается подушка из песка для гидроизоляции и слой щебня для упрочения постройки. Для формирования боковых стенок устанавливают опалубку из досок.

Схема порядовки колпаковой печи ОВИК-9

• Печь (ОВИК-9) имеет варочную камеру с 2 конфорочной плитой и стальными закрывающимися дверцами.
• Оборудована отдельным вытяжным каналом, который позволяет регулировать температурный режим внутри запертой ниши.
• Может использоваться в качестве духовки, поэтому в стенки встраиваются металлические полозья для противней.
• Двухколпаковая печь может использоваться в «летнем» и «зимнем» режиме. Поэтому летом на ней можно только готовить.

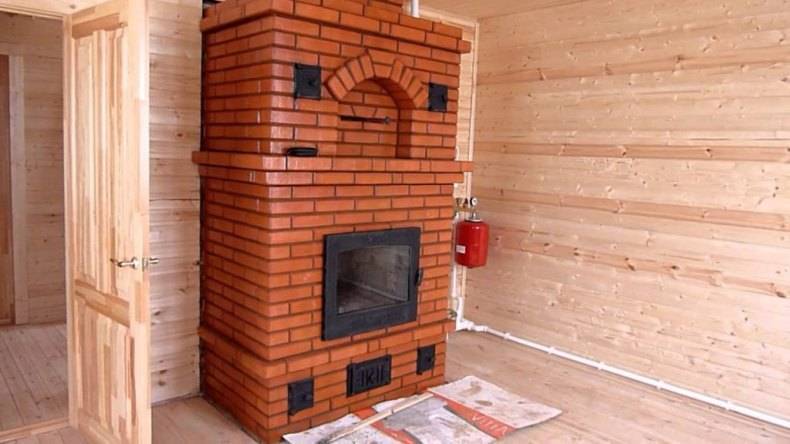

  Отопительно-варочная печь Кузнецова ОВИК-9

Глубина топки 450х470 мм с сухим швом для расширения кирпича в 2–3 см. Если топочная необходима больших размеров 510х530 мм, то задняя стенка выкладывается не в ½ кирпича, как показано в порядовке, а в ¼ кирпича.

Плюсы и минусы колпаковых печей

Перед установкой таких печей, вам нужно изучить перечень преимуществ и недостатков.

Среди преимуществ выделяются:

• Экономичность материалов.
• Простой процесс монтажа, ведь конструкция не предполагает наличие сложного механизма, а процесс кладки не требует дополнительных навыков.
• Простая эксплуатация. Данным печам почти не нужен уход, а также нет никаких специальных требований к топливным материалам.
• Быстрое и эффективное отопление за счет своей конструкции.
• Возможность выполнить печь в любом дизайне.

К минусам же относят:

• Неравномерный прогрев печи.
• Ограниченные конструкционные возможности.
• Высокий показатель расхода топливных материалов.

Печь Кузнецова своими руками

Без сомнений, печное дело – это кропотливый и трудоёмкий процесс. Однако при желании и наличии базовых навыков с возведение печи могут справиться многие.

многофунциональный вариант Русская печь достаточно сложна, и для новичка наиболее целесообразным будет использовать полностью готовые схемы, с подробными порядками. Не следует ни на шаг отступать рекомендаций, лишь после сборки одной-двух печей приходит правильное понимание, которое позволит вносить конструктивные изменения.

Наилучшее время для планирования размещения печи во время проектирования или во время формирования фундамента дома. Тогда это позволит наиболее эффективно разместить будущий отопительный элемент, сразу на несколько комнат.

Особенности колпаковых печей

1. Отличительной чертой печей Кузнецова является изолированный от основной кладки топливник (камера сгорания) которая выполняется из шамотного кирпича. Это обусловлено высокой температурой внутри камеры, которая может достигать 1200°С. Неравномерное расширение шамотного кирпича и обычного керамического без устройства зазора между топочной камерой и стенкой неизбежно привело бы к растрескиванию печи. Пространство между топливником и стенкой обычно составляет 5 мм. В целях повышения теплоотдачи оно заполняется минеральным уплотнителем: асбесто— или минеральным картоном.
2. Второй особенностью коппаковой печи является наличие «сухого шва» — узкой (20—30 мм) щели в стенке топочной камеры, которая заполняется воздухопроницаемым минеральным материалом (минеральной или асбестовой ватой). Сухой шов предназначен для дополнительного притока воздуха в топочную камеру из внутреннего объема печи. Приток нагретого воздуха повышает температуру горения топлива и способствует более экономичному расходованию дров.
3. Еще одной особенностью колпаковой печи является расположение калориферов, водогрейных баков и духовок в объеме второго колпака. Такое расположение исключает непосредственный контакт труб или металлического корпуса дополнительного оборудования непосредственно с открытым пламенем или раскаленными газами. Температура во втором колпаке обычно не превышает 400°С, что вполне безопасно для металла.
4. Колпаковая печь имеет относительно короткий дымоход. Его задача – отведение продуктов горения, и только во вторую очередь создание тяги в печи.
5. КПД колпаковых печей некоторых моделей достигает 80% по сравнению с max. 60% для печей других конструкций. Благодаря небольшим размерам топочной камеры расход топлива очень экономичный. Он на 20—50% ниже, чем в печах с прямоточным отведением печных газов.

Отопительно-варочный вариант устройства

Особенностью такой конструкции будет измененное расположение первого колпака — он делается выступающим и в его своде устанавливается варочная поверхность, чаще всего из чугуна.

Плита обязательно должна быть цельной, так как из-за конструкции дым не вытягивается из колпака, поэтому будет неизбежно поступать в помещение через разъемные конфорки.

Иногда устанавливают плиту и над вторым колпаком — она не так сильно нагревается и не может служить для приготовления пищи, но будет превосходным средством для сушки овощей, фруктов, грибов и трав. Там часто делают нишу для хранения поленьев и их подсушки перед использованием.

С хлебной камерой

Такой вариант почти не отличается от стандартной отопительно-варочной печи, но дополнительно снабжен духовым шкафом, монтирующимся в пространстве первого колпака. Камеру обычно делают из чугуна или особо прочной стали, изнутри футеруют шамотным кирпичом для обеспечения более мягкого жара для выпекания.

Помимо хлебной камеры, часто устанавливают бак для нагрева воды — для этого подходит также область второго колпака. В зависимости от количества дополнительных функций размеры печи будут увеличиваться, она потребует больших затрат на топливо.

Расчёт купольных отопительных приборов

Не вдаваясь в сложные термодинамические выкладки, приведём простейшую методику расчёта колпаковой печи, которой пользуются не теоретики, а самые что ни на есть настоящие печники с большим стажем работы и десятками успешно работающих отопительных прибооров в активе.

Если за основу планируется взять одну из существующих конструкций, то потребуется посчитать теплопотери помещения. Для этого определяют его объём, основываясь на габаритах внешних поверхностей стен и потолков. Чтобы упростить себе задачу, можно измерить внутренние размеры и прибавить к ним удвоенные значения толщины стен. Получив кубатуру помещения, умножают её величину на 21 — усреднённое значение тепловых потерь для 1 кубического метра общего объёма. Мощность печи должна быть на 15–20% больше полученных значений.

Теперь что касается случая, когда по какой-либо причине ни один из найденных проектов вас не устраивает. Выход один — создать отопительный прибор самостоятельно, основываясь на общих принципах строительства колпаковых печей и способах определения их внутренних размеров по методу пропорций. Всё, что для этого потребуется — правильно определить внешние габариты обогревающего агрегата. Методика расчётов в этом случае также не отличается сложностью. Прежде всего, полученное значение теплопотерь надо разделить на 300 — тепловую мощность, которую можно снять с 1 кв. м внешних стенок печи. При этом берутся в расчёт только активные поверхности, то есть те, которые непосредственно участвуют в теплообмене. Таким способом получают площадь стенок, расположенных выше колосников. Прибавив к ним квадратуру остальных частей печи, получают общую площадь твердотопливного теплогенератора. Его высоту и ширину определяют согласно соотношениям конструкции, взятой в качестве примера.

Иногда возникают ситуации, когда получившийся в результате агрегат получается слишком громоздким. Не беда — его можно спокойно уменьшить на 25–30%, если исходить из того, что топиться печь будет утром и вечером.

Делая печь более компактной, следует знать, что двойная топка никогда не даст удвоенной теплоотдачи. Максимум, которого можно добиться — это прирост тепловой энергии на 40–50%. Так что эстетам и перфекционистам придётся смириться с потерей в экономичности отопительного прибора.

Достоинства колпаковых печей

• Печки Кузнецова лишены большинства недостатков, омрачающих эксплуатацию канальных печек, и, кроме высокого КПД, обладают целым рядом достоинств:
• колпаковые печи могут работать на любом твердом топливе — угле, дровах, пеллетах и брикетах;
• температура в топке высока, от 600 до 800 градусов, поэтому топливо прогорает полностью, оставляя минимум золы, а отсутствие узких мест и протяженных каналов позволяет избежать осаждения сажи. В результате печь нуждается в чистке очень редко;
• на выходе из каждого колпака образуется «газовая вьюшка» — потоки теплого дыма не позволяют возникнуть противотоку холодного воздуха, поэтому печь не выпускает тепло после топки даже при открытой заслонке;
• для кладки колпаковых печей требуется меньшее количество кирпича из-за свободного внутреннего пространства;
• отопительные модификации печек при компактных размерах могут отапливать значительную площадь;
• по этой технологии можно класть печи разного назначения, с оригинальной формой и дизайном, при этом незначительные изменения конструкции не влияют на работоспособность и эффективность печи.

На первый взгляд кажется, что эти печки полностью лишены недостатков, тем не менее, при их кладке необходимо соблюдать следующие требования:

1. Кладку ведут строго по схеме, иначе печка при топке может разрушиться.
2. Топливник и часть нижнего колпака, совмещенную с ним, выполняют из шамотного кирпича, выдерживающего высокие температуры. Кладку топки ведут с использованием специального раствора на основе шамотной глины.
3. Топку выполняют плавающей, без жесткой связи с остальными элементами конструкции. Это требование обусловлено разным коэффициентом линейного расширения у шамотного и керамического кирпича.
4. Пространство в 5 мм между топкой и стенками печки называется сухой шов, из него полностью удаляют остатки раствора и заполняют прокладками из минерального картона. Некоторые виды печей требуют оставления сухого шва не заполненным для беспрепятственного движения потоков холодного воздуха.
5. При кладке стенок печи для увеличения прочности каждый третий ряд армируют кладочной сеткой.
6. Дверцы топки и зольника, а также другие чугунные элементы устанавливают с зазором в 5 см с асбестовыми компенсационными прокладками.
7. Топку печи начинают после полного высыхания кладочного раствора, постепенно наращивая температурный режим.

Как соорудить печь при помощи схемы порядовки своими руками

1. 1-й и 2-й ряды выкладывают из красного кирпича

При этом важно помнить, что любая печь сооружается только с использованием глиняных растворов, цемент здесь неуместен. При желании днище «кузнецовки» можно сделать и толще — это пойдёт только на пользу теплоизоляции её нижней части

Укладку первого ряда ведут всплошную

2. Начиная со второго ряда выводят каналы дымохода и монтируют поддувало. В передней и правой боковой стенке устанавливают дверцы для чистки печи

Важно выставить их рамки по уровню или отвесу, иначе сооружение будет выглядеть неопрятно. Крепление металлических элементов производится при помощи стальной проволоки (лучше оцинкованной), уложенной в кладку

Поскольку металл и кирпич имеют различный коэффициент теплового расширения, то при эксплуатации печи швы, примыкающие к чугунным элементам, будут растрескиваться. Чтобы компенсировать смещение конструкций при нагревании, между печным литьём и кирпичными стенками укладывают слой асбеста или базальтовой ваты толщиной 5–6 мм.

Один из способов обустройства компенсационных швов

3. Ряд №4 должен перекрыть дверцу поддувала. В качестве опоры для верхних кирпичей используют перекладину из металлического уголка, уложенную на боковые стенки проёма.

4. Начиная с 5-го ряда выполняют огнеупорную футеровку рабочей зоны шамотным кирпичом, поставленным на ребро. Для его кладки лучше использовать не обычную глину, а шамотную — она не будет выгорать под воздействием высокой температуры. На этом же этапе устанавливают и колосниковую решётку. Здесь же придётся и выполнить первый сухой шов — на порядовке он обозначается синим цветом. Для этого после выкладки шамота в строго отведённых местах глиняный раствор из кладки изымается, а образовавшийся зазор заполняется прокладками из каолинового, базальтового либо другого минерального картона.

Высокотемпературная зона выкладывается шамотным кирпичом

5. 6-й ряд примечателен установкой топочной дверцы. Если эстетическая сторона для вас не менее важна функциональности, то лучше взять оригинальную печную чугунину, которую сейчас в большом количестве можно найти в строительных магазинах.

Монтаж топочной дверцы

6. Аналогично перекрытию поддувала, на 9 ряду закрывают топочный проём, продолжая возведение внутренних каналов печи. Нелишне будет ещё раз напомнить о необходимости проверки ровности кладки пузырьковым уровнем.

7. На уровне 12 и 13 ряда во внутреннем пространстве печи сооружаются столбики катализатора.

8. 17-м и 18-м рядом перекрывается нижний колпак отопительного агрегата.

Вспомогательные шнуры, натянутые по углам сооружения, помогут справиться с задачей начинающему печнику

9. Начиная с 19-го ряда возводится верхний колпак с внутренними теплообменными каналами. Здесь же устанавливаются и четыре дверцы для их чистки.

10

Обязательно обратите внимание на задвижку дымового канала, установленную в 28 ряду. Она понадобится для того, чтобы печь не остывала в период между топками

11. 29-м и 30-м рядом формируют свод верхнего купола, а начиная с 31 возводят дымоход.

Может с первого раза такая красавица у вас и не получится, тем не менее, всегда есть к чему стремиться

После того как печь будет сложена, проводят первую растопку. Не следует сразу же загружать топливник по полной — агрегат должен нагреваться неспешно, иначе не миновать появления трещин в кладочных швах. В первые минуты испытательного запуска печь может немного коптить, пока полностью не прогреется её внутренний объём. В дальнейшем выбросы дыма из топливника и поддувала недопустимы, и если они появляются, значит, нарушена технология строительства. После прогрева и обжига печи проверяют её работоспособность в различных режимах, а также обследуют наружные элементы на предмет их герметичности.

Как сделать кирпичные печи Кузнецова своими руками

В.И. Кузнецовым разработано большое количество проектов печей. Некоторые виды печей можно сделать своими руками. Для этого понадобятся порядовки печей и их чертежи.

Многие, зная о положительных отзывах о печках Кузнецова, а также в целях экономии средств, принимаются за их строительство самостоятельно. Всё конечно получится, но для этого нужно использовать соответствующие материалы и строго следовать порядовкам.

Материалы, используемые для строительства печи Кузнецова:

• Шамотный кирпич;
• Глиняный кирпич марки М150;
• Хорошего качества глина;
• Очищенный песок;
• Металлическая фурнитура.

Для возведения внутренней кладки используют шамотный кирпич. Согласно порядовке, можно рассчитать его количество. Для строительства наружной кладки используют глиняный кирпич, желательно марки М 150. Его количество также рассчитывается с помощью всё той же порядовки. Глину для раствора рекомендуется использовать только хорошего качества. Очищенного песка для кладки используется в два раза больше глины. Можно использовать глинопесчаные смеси, имеющиеся в продаже. На 500 кирпичей понадобится около 0,2 куб. м глинопесчаной смеси. Кроме этого понадобятся колосники, две дверки (поддувальная и топочная), два стальных уголка и пять метров проволоки. Книга Кузнецова «Строим печи и камины: практическое руководство» поможет построить вам нужную конструкцию. В ней представлены все типы и конструкции печей и каминов.

Особенности кладки: материалы и рекомендации

Для кладки корпуса и дымохода использовать рекомендовано обычный глиняный полнотелый кирпич. Марка М150 и выше, размер 250*120*65 мм. Рассчитать количество кирпича для печей Кузнецова несложно: нужно количество рядов выбранной вами модели умножить на 0,8. Этого количества хватит на кладку корпуса (с учетом боя и отбраковки). Для дымохода считать нужно отдельно. Схема расчета чуть другая: вы знаете сколько кирпичей на один ряд, умножаете на количество рядов (у каждого разное в зависимости от габаритов печи и высоты здания), добавляете 10% на бой и получаете искомое число.

Для шамотного ядра (если есть) рекомендован Ш-5 (230*114*40 мм) или ШБ-8 (250*123*65 мм). Его количество считается по схеме поштучно. Ядро в печах Кузнецова несвязное с корпусом, то есть, между ними нет общих точек соприкосновения. Между двумя параллельными стенками, корпуса и шамотного ядра, должна оставаться щель в 5-6 мм. Чтобы ее проще было выдержать, можно готовое ядро (обычно его кладут вначале) обернуть обычным упаковочным картоном соответствующей толщины. Вместо этого для лучшей теплоизоляции топки можно проложить теплоизолятор,  базальтовый картон, например.

Барбекю тоже строить можно по принципу колпаковых печей

По высоте ряды кладки из керамического кирпича не совпадают с высотой рядов шамота. Их не нужно подгонять один под другой

Важно выдерживать вертикальность и горизонтальность, отслеживать угла, а также рекомендованную ширину шва. И тогда все будет так, как нужно

В реалии габариты керамических кирпичей отличаются от стандарта 250*120*65 мм. Если отклонения некритичные, откорректировать их можно швом. Потому и при расчетах печей и их высоты берут высоту кирпича со швом. Она должна быть 70 мм. Но делать шов более 7 мм нельзя, так что ищите кирпич подходящего качества и размера.

Сверху, в местах, где заканчивается кладка шамота, есть компенсационные зазоры, которые учитывают разные коэффициенты расширения материалов. Их соблюдать обязательно: расширение у шамотного кирпича больше, чем у керамического и если такого зазора не будет, ядро через некоторое время разобьет находящуюся сверху кладку из-за того, что расширяется сильнее.

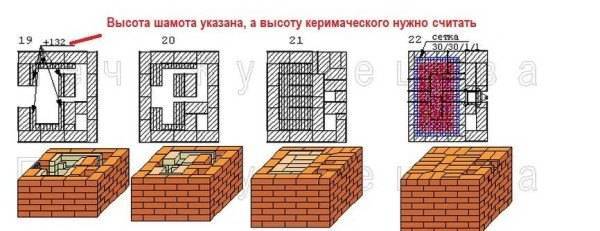

Вырезка из порядовки печи Кузнецова с меткой

Величину зазора нужно высчитывать по отметкам на порядовке. На чертежах нанесена метка высоты последнего ряда шамота. Высоту стенки из керамического кирпича считаете сами: кол-во рядов умножаете на высоту ряда со швом (70мм) и получаете искомую величину. Она должна быть больше высоты шамота на 10-15 мм. Вот этот зазор и является компенсационным и он должен присутствовать. Образовавшуюся пустоту закладывают каменной базальтовой ватой (не стекловатой, а той, которая имеет температуру использования выше 1200оС).

Если внутри есть столбики и внутренние стенки (толщина обычно в четверть), кирпич в них можно класть плашмя или на ребро. Разницы нет, делайте как удобнее. Есть места в чертежах, где в одном ряду находится кирпич, поставленный плашмя и на ребро. В этом случае его нужно погонять под размер (пилить).

В местах установки печного литья также есть нюансы. На чертежах над дверцей топки из-за особенностей программы изображен керамический кирпич, но ставить там нужно шамот на ребро. При перепаде высот, пустоты заполняются вырезанными пластинами из шамота. Между металлическими частями и кладкой остается зазор в 5 мм — снова-таки из-за разных температурных расширений. В этот зазор укладывают подходящий теплоизолятор (с температурой эксплуатации от 1200оС).

Для теплоизоляции печного литья раньше использовали асбестовый шнур. Теперь рекомендуют базальтовую вату или картон

Теперь о растворе: для кладки корпуса (из керамического кирпича) используют глиняный или глиняно-песчаный раствор. Для кладки огнеупорного шамота используют покупные составы (огнеупорные мастики). Кузнецов перед кладкой мочить кирпич не рекомендует. Если и нужно это делать то только со вторичным сырьем. Сразу после завершения печь нужно просушить, даже в том случае, если сразу вводить ее в эксплуатацию не будете. Если этого не сделать, в последствии при нескольких первых топках будет присутствовать запах угара.

По какому принципу работает колпаковая печь

Перед тем, как выбирать данную отопительную систему, как основную, вам нужно понять, как работает данная печь. Сама конструкция колапаковой печи отличается маленькими размерами, что позволяет продуктам сгорания двигать без препятствий.

• Основной отличительной особенностью такой печи от обычных, канальных видов, является процесс дымоотвода.
• Данный процесс проходит с помощью выталкивания дыма и газа, что позволяет печи производить намного больше тепла.
• Этот способ дымоотвода также позволяет снизить риски задуваний огня, а также риска утечки угарных газов, которые могут отравить организм человека.

Связано это с тем, что тепловая энергия лучше аккумулируется. Один дымоотвод (внешний) выполняет функцию отвода дыма наружу, а второй является внутренним, что и помогает уменьшить скорость движения газов и вывода их наружу.

Второе тепловая нагрузка

На голых принципах ничего не работает. Чтобы теоретически абсолютно правильная печка хорошо грела, сушила и варила, ее нужно также правильно выполнить в материале. Применительно к колпаковым печам (и особенно – к двухколпаковым) это значит, что тепловая нагрузка на материал должна быть высокой. Сделать колпаковую печь массивной, с толстыми стенками – все равно, что жечь костер в пещере. Чтобы почувствовать тепло, нужно сесть у самого огня, а уж копоти будет…

c309b8141378ec4433e1fa6a65105e41.jpe

eb9a96611664c70a0b926656370364e4.jpe

Взгляните на рис. На нем – чертежи и порядовки некоторых печей Кузнецова: банной. отопительно-варочной. двухконтурного водогрейного котла и усовершенствованной русской с лежанкой. Не будучи опытным печником, видно, что материала на единицу выделяемой мощности (500 Вт*кв. м наружной поверхности) в печи Кузнецова идет в полтора-два раза меньше, чем в традиционных. Вообще, любая колпаковая печь «пустее» внутри равной по мощности канальной.

Порядовки некоторых печей Кузнецова

С одной стороны, это хорошо, кирпич-то с кладочным раствором денег стоят. Но с другой – требует тщательнейшей разработки и соблюдения технологии постройки (см. ниже). Тепловая нагрузка, от которой не шелохнется груда булыжника, тонкую кирпичную стенку разрушит уже при разгонной топке.

Для печей Кузнецова важна и строительная механика. Прочность стенки на глиняном растворе при уменьшении ее толщины падает гораздо быстрее, чем на цементно-песчаном. Поэтому фундамент под эти печи нужно выполнять особенно тщательно в точном соответствии с рекомендациями автора. Им же необходимо неукоснительно следовать при постройке.

Примечание: И. В. Кузнецов позволяет свободно копировать свои материалы для себя, для постройки, но возражает против переизданий. Однако картинки на рис. маленькие. Дилетант по ним ничего не соорудит, а мастер знает, где можно взять полноценные чертежи. Поэтому надеемся, что Игорь Викторович простит нам это небольшое заимствование ради пользы дела.

Процесс строительства

Несмотря на такое разнообразие, обязательными составными частями всех печей кузнецова являются:

— сплошной железобетонный или ленточный из бутового камня фундамент, отдельный от фундамента дома. Обычно устройство печи планируется одновременно со строительством дома, если же такая идея возникает при уже выстроенном доме, фундамент для печи следует устанавливать отдельно. При этом фундамент выдвигается на 5 и более см за ее края, на него укладывается изоляционный слой (обычно рубероид), затем асбест, кровельное железо и подкладка из минеральной ваты или войлока;

— топка, размер которой строго увязывается с размером печи;

— поддувало для золы, требующее постоянной и тщательной чистки;

— колосник для размещения на нем твердого топлива;

— дымоход, также требующий регулярной и качественной очистки.

Укладка каждого ряда кирпича при строительстве печи — наиболее сложный процесс. Это тот единственный случай, когда каждый кирпич каждого ряда и каждый встраиваемый элемент печи укладываются в строго определенной последовательности и по точной технологии.

Так, первый и второй ряд кирпича устанавливаются на фундамент сплошной плитой, причем образующиеся в середине пустые участки не рекомендуется заполнять боем; на второй ряд устанавливается дверца поддувала для золы, а само поддувало конструируется с третьего по пятый ряд и т.д.

Порядок и очередность такого строительства установлен так называемыми схемами — порядовками; при этом специалисты рекомендуют сначала выстроить всухую модель печи, а затем, разобрав и пронумеровав каждый кирпич и каждую деталь, выкладывать печь уже вживую.

Видео-Проект колпаковой печи Кузнецова:

Основные преимущества шведки

В конструкции шведской печи больше всего привлекает эффективность сгорания топлива.

Благодаря удачной технической конструкции в топке сгорает уголь, дрова, камыш или мелкая древесина, образуя большую массу тепловой энергии.

В отличие от традиционной русской печи, которой требуется немало времени, прежде чем она начинает отдавать тепло, шведка очень быстро разогревается. Благодаря этому уже через 10-15 минут после закладки и розжига дров помещение наполняется теплом.

Шведка: преимущества

При этом, она не только быстро прогревает помещение, но и сохраняет тепло. Для этого, после угасания дров, необходимо плотно закрыть задвижку. В противном случае, все тепло, которое накопилось в печи, быстро выйдет наружу.

Подобно популярной голландке, шведка очень компактна и занимает не много место в доме, что незаменимо в небольших загородных домах, где расположение большой русской печи просто не имеет смысла.

Кроме того, варочная поверхность для приготовления еды и духовка создает дополнительный комфорт и повышает функциональность печи.

Достоинства шведки:

• компактные размеры;
• функциональность (варочная поверхность, духовка, нагрев воды и т.д.);
• экономичность расхода топлива;
• возможность прогреть одновременно две комнаты.

Но, говоря о достоинствах шведки, было бы несправедливо не заметить и некоторые ее недостатки.

Конструкция шведской печи очень требовательна к выбору материала. Если для создания русской печи подойдет обычный шамотный кирпич, то здесь необходимо запастись очень качественными материалами, иначе будет сильно снижена эффективность отопительного аппарата.

Кроме того, конструкция такой печи достаточно сложна и требует определенных знаний и очень тонкого скрупулёзного подхода. После монтажа и запуска очень сложно будет устранить свои ошибки.

Схема двухколпаковой печи Кузнецова

Принцип работы данного отопительного элемента состоит в том, что через поддувало в топку поступает воздух. Благодаря этому сначала прогорает самое легкое топливо, а после этого уже более существенные материалы. Как итог этого – пиролизные газы горят под третьим колпачным куполом. Если пламя начинает полыхать слишком сильно, автоматически тяга ослабевает и пламя начинает гореть медленнее и наоборот – если огонь плохо горит, тяга увеличивается и за счет этого сполохи усиливаются. В двухколпаковой устройстве выполнен второй купол, чтобы процесс горения не ухудшался.

Алгоритм возведения двухколпаковой печи не отличается от схемы колпаковой печи, но имеет двухколпаковую конструкцию.
