Печь «Экономка» своими руками — простое решение для отопления дачи

Рекомендации по выбору

Подовые печи для обогрева дома выбираются с учетом их местоположения. Нужно заранее просчитать, какие размеры должны быть у устройства. Также надо следить за тем, чтобы труба дымохода была не менее 1 метра в длину. Не менее важный показатель – мощность. Чем она выше, тем лучше греет печь. Но на мощное устройство потребуется большее количество топлива.

Популярные модели для жилого помещения:

• Каминные печи WGO. Произведены в Германии и делаются из огнеупорного шамота НВО+.
• Печь ЕСО+. Имеет простую конструкцию и невысокую стоимость. Выполняется из огнеупорных материалов.

Для обогрева нежилого помещения (баня, гараж) также нужно подбирать модель по мощности и размерам. Внешне такие подовые банные печи выглядят менее привлекательно, но их стоимость ниже. Рекомендуется брать печи серии КИВ, ПКО-40. Они способны обогреть помещение до нужного уровня без серьезных затрат на топливо.

Конструктивные особенности печи

Отличительной чертой печи экономки являются ее небольшие размеры. Ширина такого устройства обычно не более одного метра, а высота – до двух метров. Благодаря таким параметрам установку печного оборудования можно проводить в помещениях с маленькой площадью.

Строение экономки практически такое же, как у традиционной русской печи. Основной отличительной особенностью является наличие подогрева в нижней части конструкции, что дает возможность полностью прогреть воздух в помещении. Функционирует отопительно-варочное устройство с помощью различного вида топлива.

Особенностью строения печи экономки является:

1. Два отдельных топливника. Одна топочная камера используется как для обогрева, так и для приготовления пищи. Вторая – только варочная, которую используют в летнее время. Топливники имеют отдельные расположенные параллельно к ним поддувала, зольники  и колосники. Отсеки для топлива соединены в один дымоход, что позволяет совместному выходу газов. Дверцы топочных камер располагают на смежных стенках печи.
2. Панель для варки. Печь экономка имеет большую камеру для приготовления пищи, у которой варочная горизонтальная перегородка не прилегает к задней стене. При этом остается отсек позволяющий попадать горячим газам перед выходом через дымоходную систему в камеру для варки.
3. Ревизионные пазы. Для прочистки дымоходных каналов топливника в конструкции четыре углубления.

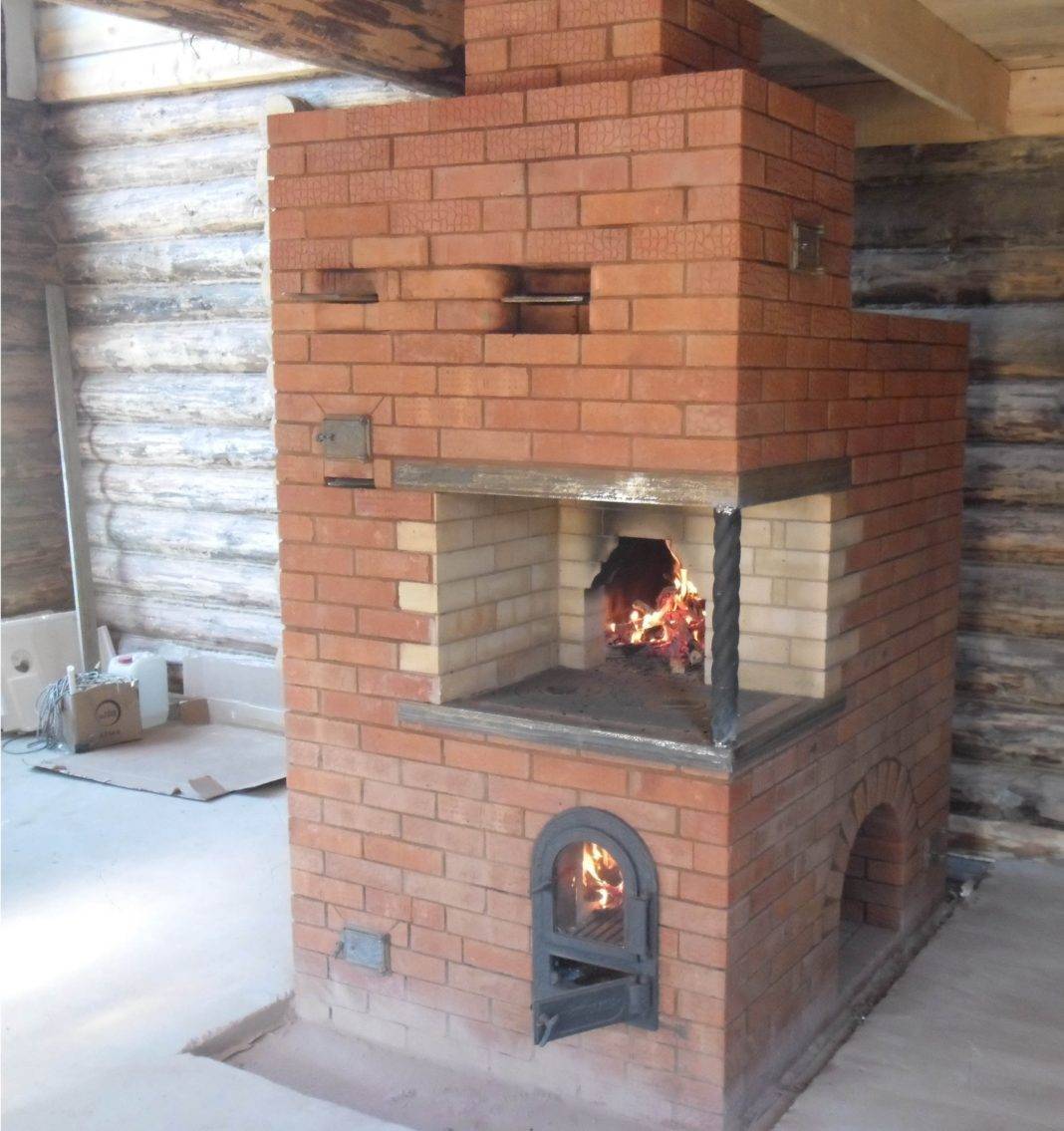

Пример русской печи экономка

Печь оборудована двумя варочными конфорками. Устройство может быть дополнено специальной коробкой для нагрева воды.

Почему дровяная печь для отопления палатки?

Ответ на этот вопрос публиковался в тестах «УП-2 мини», «Экономки Средней», «Спутника-3», «МФП-5».

Краткий повтор тезисов:

• КПД костра составляет 1-2%, и он находится на семи ветрах. КПД дровяной печи длительного горения в режиме тления составляет 70-80%. Сама печь длительного горения при этом находится внутри палатки с двойными стенками, с защитой от осадков, ветра и конвекционных теплопотерь.
• Градиент температур воздуха в палатке – бане с печью достигает 80-120С от забортного.
• Иными словами, набор «отапливаемая палатка + дровяная печь + ножовка + топорик» по уровню комфорта в сложных погодных условиях находится на недосягаемой высоте от набора «неотапливаемая палатка + костер».
• Расход топлива походной печи длительного горения с правильной сезонной палаткой в десятки раз меньше костра.

Плюсы и минусы печек длительного горения

Преимуществ, которыми обладают экономные печки на дровах, немало:

1. Максимально полное сгорание закладки твердого топлива. По этой причине котлы, отличающиеся длительным горением древесины, имеют превосходный КПД, достигающий 85%.
2. Чистятся и обслуживаются данные отопительные агрегаты довольно просто, поскольку после завершения прогорания дров практически не остается золы.
3. Экологичность пиролизного процесса. При полном сгорании природных органических соединений продуктами окисления являются только углекислый газ и водяной пар. В пиролизной печи твердое топливо разлагается полностью, поэтому в качестве источника тепловой энергии можно использовать всевозможные производственные отходы, которые сжигать в обычных условиях разрешается только на значительном расстоянии от жилых построек на специально оборудованных полигонах.
4. Загружать следующую порцию дров или другого твердого топлива потребуется гораздо реже, а точнее один раз в течение 10 – 15 часов, что является неоспоримым достоинством данных агрегатов по сравнению с обычными печками и буржуйками. Некоторые модели пиролизных котлов, изготовленных в заводских условиях, способны функционировать более продолжительное время на одной закладке.
5. Быстрый нагрев теплоносителя при условии наличия отопительного контура теплообмена для частных домов.
6. Возможность выполнять точную и качественную регулировку показателя мощности агрегата. В обычных эксплуатационных условиях довольно сложно управлять функционированием нагревательных устройств на твердом виде топлива по сравнению с аналогами, для которых используют газообразное или жидкое горючее. Так как в долгогорящей печи на дровах газ, выделяемый в процессе пиролиза, дожигается в специальном отсеке, данная проблема решается достаточно легко.

Пиролизные установки имеют ряд недостатков, среди которых:

1. Высокая цена на готовые отопительные котлы. Данный отрицательный момент можно устранить, если изготавливать своими руками экономные печи на дровах.
2. Повышенные требования, предъявляемые к влажности твердого топлива. При решении использовать плохо высушенные дрова и попытке перевести агрегат в рабочий режим прежде, чем они полностью высохнут, огонь, скорее всего, погаснет и полноценный процесс пиролиза не будет выполнен.
3. Довольно большие габариты. Помимо того, что необходимо подготовить место для установки пиролизного котла, нужно будет обустроить площадь, на которой предстоит складировать твердое топливо.
4. Невозможность обеспечить полностью автоматическую работу. Дрова надо загружать в агрегат вручную.
5. При установке промышленной модели пиролизного котла часто предусматривают дополнительный поддув камеры сгорания и устанавливают насосное оборудование для циркуляции рабочей среды в теплоснабжающем контуре. Поэтому для бесперебойного функционирования установки необходимо обеспечить качественную подачу электропитания.
6. Наличие риска того, что пиролизная камера может погаснуть в результате использования чересчур остывшего теплоносителя, поступившего из отопительного контура. Для недопущения подобной неприятности в устройстве монтируют обходную трубу, называемую байпасом. Посредством ее к остывшей рабочей среде подмешивают горячую воду. В результате устройство нагревательного котла усложняется и одновременно увеличивается его цена. А вот собранная собственноручно пиролизная печка без подключения отопительной системы данного недостатка лишена.

Конструкция печки-экономки

Печь экономка выглядит как некая конструкция небольших размеров, шириной не более одного метра и примерно двух метров высоты. Она не занимает много места, а при желании может быть совсем небольшой. Бывают печки с коробкой для водонагревания, а бывают и без

Прежде, чем приступать к монтажу и строительству сооружения важно определиться с таким понятием как порядовка- по сути процесса, отвечающего за последовательность работ в вашем доме. А для этого важно понимать: какова конструкция печи

В основании экономки должны находится две камеры с несимметричными размерами. Они будут впоследствии играть главную роль — отапливать. Любая печка-экономка должна иметь отдельную камеру, куда будут «стекаться» отходы горения, например, зола, обязательно предусмотреть колосниковую решетку и две двери -для поддувания и растопки

Та камера, что больше будет основной, а вторая – дополнительной. Дверцы для топки и поддувания должны располагаться перпендикулярно друг другу на основаниях печки

Еще важно предусмотреть наличие четырех дверец для чистки камер отопления – завертки. А расположить их важно на первом уровне кладки

Над топками, там, где будет шесток, нужно будет расположить чугунную плиту с двумя конфорками и предусмотреть соединительный канал: по ним горячий воздух будет попадать из малой топки в большую, что обеспечить качественный прогрев помещения. Как правило, большая камера греет дом, а малая обычно используется лишь для приготовления пищи.

Как сделать печь для теплицы своими руками?

Материалы и инструменты

Чтобы сконструировать печь для обогрева теплицы самостоятельно, понадобятся следующие материалы и инструменты:

• Цилиндр, выполненный из листовой стали, старой металлической бочки или использованного газового баллона. В данной статье за основу взята бывшая в употреблении бочка вместимостью 200 л.
• Металлическая труба не менее 15 см в диаметре для отвода дыма, металлические уголки.
• Болгарка для работы по металлу с подходящими дисками.
• Электросварочный аппарат.

Для функционирования печи в качестве топлива подойдут дрова и отходы древесины, уголь, пеллеты, брикеты и даже бытовые отходы. Обычно для одной загрузки требуется не менее 5 кг топливного материала для горения. Дрова или другое подходящее топливо следует укладывать плотно, чтобы не пришлось подбрасывать их во время тления опилок.

Схема

На рисунке ниже представлена схема печи длительного горения для теплицы, состоящей из одной бочки:

Прежде чем начать делать агрегат, необходимо понять принцип ее действия:

• Холодный воздух будет поступать через трубу в верхней части конструкции. Топливо, закладываемое в печь, будет медленно тлеть из-за сниженного доступа кислорода.
• При этом такая система произведет больше тепла, чем при горении.
• В качестве топлива для тления в основном используют опилки – один из самых дешевых горючих материалов.
• Полной загрузки самодельной печки бывает достаточно, чтобы процесс производства тепла продолжался от 8 часов до 1 суток.

Поняв конструкционные особенности отопительных приборов, и внимательно изучив их чертежи, собрать самые простые печи для теплиц можно за 1 день. Если остались сомнения в том, что сделать печь для теплицы самостоятельно – несложная задача, опытные любители рекомендуют обратиться к специалисту, который научит, как правильно установить дымоход, проведет сварочные работы или порекомендует, где лучше разместить устройство.

Алгоритм сборки

Сконструировать печь для теплицы несложно, необходимо лишь выполнить следующие действия:

1. Если бочка цельная, срезать с нее верхнюю часть, обработать края. Срезанный диск в дальнейшем будет использован в качестве пресса.
2. В верхней части бочки сбоку сделать отверстие для дымохода, соответствующее по диаметру размеру трубы.
3. Внизу бочки вырезать прямоугольное отверстие для закладки дров.
4. Советуем сделать выдвижную конструкцию, чтобы было удобно избавляться от золы. Если такой заготовки нет, то просто соорудите дверцу, которая обеспечит плотное закрытие и достаточную герметичность устройству.
5. Из листа металла сварить конус с верхним диаметром около 12 см и с нижним – 7-8 см.
6. Установить выше уровня дверцы для закладки дров горизонтальную перфорированную перегородку с отверстием посередине. Отверстие в перегородке должно соответствовать нижней части конуса, сделанного из металлического листа. В нижней части печи будут располагаться дрова, а в верхней – опилки.
7. Из срезанной верхней части сделать будущий пресс-диск меньшего диаметра, чем диаметр бочки, чтобы он спокойно входил в нее. Утяжелить пресс, приварив к нему металлические детали. Когда опилки в бочке будут тлеть, пресс под собственной тяжестью будет опускаться ниже, препятствуя доступу кислорода. В середине диска пресса вырезать небольшое отверстие и приварить трубу для поддува.
8. Привариваем трубу дымохода.
9. К нижней части бочки приварить ножки из уголков для устойчивости конструкции.

Дополнение:

Довольно популярной является сооружение, состоящее из двух бочек разного диаметра, сваренных между собой внизу на расстоянии, достаточном для размещения дров. В этом случае опилки насыпают во внутреннюю бочку.

Строение печи, собранной из двух бочек, и ее правильное использование показано ниже:

Немного советов по технике безопасности

• Сжигать мусор нужно как можно дальше от построек, сухой растительности и горючих материалов.
• Нельзя оставлять очаг без присмотра.
• Не увлекайтесь сжиганием пластика и полиэтилена: продукты горения выделяют ядовитые вещества.
• Нельзя жечь мусор в засушливую, жаркую или ветреную погоду.
• Поблизости от очага должен находиться «набор» для тушения пожара — песок и вода.
• Нельзя ставить очаг на сухую траву, доски и прочие легковоспламеняющиеся материалы.
• Доступ животных и маленьких детей к очагу должен быть ограничен.

Сжигание должно производиться максимально далеко от построек, сухой растительности и горючих материалов

Основные приспособления для сжигания мусора, которыми пользуется большинство, мы рассмотрели. Но, может быть, у вас есть собственные необычные решения, которыми вы хотите поделиться с читателями?

>

Топка

Для проведения пробной растопки печи, полностью заполняем топку сухими дровами, открываем дверку топки, поддувала и дверцы зольников. Воздушная заслонка тоже открыта.

Зажигаем дрова, после начала нормального горения крупных поленьев, дверки и зольники закрываем и проверяем работоспособность нашей самодельной «Экономки». Не используйте дрова с уровнем влажности свыше 20% – это приведет к частым прочищениям дымоходов от толстого слоя сажи.

Для прочищения трубы используйте тросик с закрепленным ершиком. Пропустив один конец в дымоход. Выведя его наружу в топке, просто протяните ершик по всей длине трубы. Но перед этой операцией рекомендуем убрать или закрыть пленкой вещи и мебель. Такую операцию придется выполнять не реже 1 раза в 30 суток.

Выполняя работы своими руками, относитесь к ним с полной ответственностью. От этого зависит комфорт и уют в вашем доме.

Технология строительства

Для строительства важно найти хорошие чертежи печи «Экономки» и схему порядовки, а лучше ознакомится с рекомендациями опытных печников, посмотреть весь процесс работ

Размеры

Принимаем за основу габариты нашей печки:

1. ширина – 890 мм;
2. глубина – 1400 мм;
3. высота – 2250 мм.

Разделительная перегородка между топками сделана с 3 полостями для прохождения газов, размером 100/200 мм. Варочная панель нагревается именно газами, поэтому на ней можно высушить ягоды, фрукты или грибы и готовить пищу.

Материалы и инструменты

Для работы приготовим:

• кирочка и молоток;
• мастерок;
• корыто для замачивания глины и приготовления раствора;
• стальной угольник для выведения углов печи;
• отвес, уровень;
• мерительный инструмент;
• крупный напильник для зачистки кромок;
• до 1300 керамических кирпичей;
• 2000 кг песка;
• 2500 кг глины;
• воздушную задвижку, 4 дверки

Подготовив инструмент и материалы, переходим к производству основных работ.

Описание кладки

Фото порядовки печи «Экономка»:

Печь экономка на дровах своими руками выполняется с учетом схемы порядовки и этапов строительства.

№ ряда Описание работ 1,2

1 рядок выкладываем на раствор глины и песка. Кирпич кладем плашмя, выдерживая правильное положения и толщину всего ряда.

От этого зависит вся конструкция печи. Второй ряд кладем по схеме, начинаем закладывать каналы зольников и поддувал.

3 Обматываем рамку поддувальной дверцы основного топливного отделения асбестовым шнуром и устанавливаем их на места крепления. Кирпичами и раствором фиксируем их. Устанавливаем рамку и дверку зольника малой топки.

4 Устанавливаем и закрепляем на другой стороне печи дверку поддувала для малого топочного отсека. 5 Подрезаем края внутреннего ряда кирпичей для установки колосниковой решетки. Кладку ведем согласно схеме. 6 Устанавливаем колосник

Важно обеспечить зазор от 4 мм до кирпича и заполнить его асбестовым шнуром. Такое устройство служит как тепловой зазор

7-10 Кладку ведем согласно схеме

На кирпичах 10 рядка выбираем пазы для установки варочной панели. 11-14 На 11 рядке заполняем зазоры асбестом и укладываем варочную панель с 2 конфорками. Все работы ведем по порядовке. 15 Кирпичи срезаются под острым углом. Начинается формирование свода варочного отсека. На боках устанавливаем специальные стяжки для крепления конструкции. 16 Продолжаем устанавливать стяжки, формируем устье печи. 17 Делаем переходной канал между топочными отсеками для прохода разогретых газов.

Все дальнейшие ряды выполняются строго по схеме порядовки и по чертежу печи. Определяемся и устанавливаем воздушную заслонку на дымоходе, обязательно уплотняя соединение шнуром из огнестойкого материала.

Важно! Для вывода дымохода на крышу лучше использовать сэндвич трубы, подсоединив их к кирпичной трубе на уровне плиты перекрытия. Они снабжены слоем теплоизоляции и не разогревают поверхности стен. Внутренние трубы, выполненные из нержавейки, гладкие

Слой сажи не сможет оседать на них

Внутренние трубы, выполненные из нержавейки, гладкие. Слой сажи не сможет оседать на них.

Все дальнейшие работы проводятся аналогично с процессом сушки и первой топки печей из кирпича. Эта работа займет 3-4 дня, но позволит проверить печь на дефекты и задымление, устранить неисправности и постепенно высушить кирпичные поверхности от влаги.

Но перед этим открываем все каналы в нижней части печи и топочные отсеки и удаляем строительный мусор. Проверяем уровень тяги в дымоходе. Если пламя факела не затягивает в топку при открытых дверках поддувал и воздушной заслонки – это значит, что дымоход забит и нуждается в прочистке. Только добившись нормального уровня тяги можно приступать к сушке «Экономки».

Особенности эксплуатации

Если печь экономка будет работать в надлежащем режиме, то это обеспечит ее длительный ресурс и эффективное выполнение основной задачи.

Чтобы приготовить пищу не требуется ждать полного сгорания дров, но и сразу после растопки приступать не следует. Нужно подождать, пока печь прогреется, обычно на это уходит около 10 минут. Еще одно правило, которое касается всех печей, заключается в периодической проверке состояния кладки на предмет отсутствия трещин и щелей. При выполнении этих рекомендаций печь Подгородникова обеспечит качественное отопление небольшого дома.

Технологии формовки

• полусухое прессование
• пластичную формовку
• шликерное литье
• сырец атмосферной сушки и пр.

1. Нас интересует второй вариант. Отличить его можно, по выразительным следам резки сырого сырья, поперечным рискам и бороздам на грани называемой постелью. Такая формовка, внешне схожа с клинкерной. Однако он тяжелее и дороже, поэтому менее привлекателен.
2. Из клинкера можно сложить основание для тяжёлой конструкции или мини-печь, которая будет иметь хорошую температурную инерцию.
3. На этапе подготовки, стоит отсортировать камень по качеству, гладкости и целостности. Всю отбраковку пустить на основание и нижние пласты. Ложковые поверхности, которые окажутся внутри каналов можно дополнительно обрабатывать, стёсывая неровности или выступающие мелкие фрагменты.
4. В процессе укладки, каждая единица, предварительно нужно замачивать в воде, около 20 секунд.
5. Безусловно, места подверженные высокой температурной нагрузке, следует футеровать шамотом. Это могут быть стенки топки, начало дымового канала и перегородка. Приобретение шамота сейчас не составит проблемы.

Типы систем

Печь с принудительной циркуляцией эффективнее и быстрее прогревает помещение Печь из кирпича с котлом водяного отопления, сделанная своими руками или покупная, может работать на системе с принудительной или естественной циркуляцией. У каждого из двух типов есть свои особенности и различия, которые нужно учитывать.

Принудительная циркуляция

Система такого типа дополняется циркуляционным насосом, который отвечает за перемещение носителя тепла по печным трубам. Благодаря подключению системы к электричеству уровень напора в радиаторе можно контролировать при помощи вентилей. Это также дает возможность снижать количество топлива для нагревания теплоносителя. Принудительная циркуляция достаточно экономична, но ее главный недостаток — зависимость от электропитания. В случае отключения электричества она не будет работать.

Естественная циркуляция

При естественной циркуляции нельзя регулировать температуру, вдобавок система сложна в монтаже Система с естественной циркуляцией работает на основе применения законов физики. В процессе функционирования теплоноситель перемещается по трубам из-за различий плотности холодной и горячей воды. Главное преимущество системы — энергонезависимость, поэтому ее часто создают в домах, где возникают перебои с электроэнергией. Из ее недостатков отмечают необходимость использовать тяжелые трубы из металла, например, чугунные, которые сложно монтировать. Также в системе нет возможности регулировать уровень прогрева каждого помещения.

Основание — монолитный бетонный фундамент

Под печь лучше сделать отдельный фундамент. Она может устанавливаться и на перекрытие в случае его достаточной несущей способности, которое проверено расчетом.

В помещениях, где круглый год положительная температура, на глубину заложения фундамента влияет прочность грунта, глубина грунтовых вод. При благоприятных условиях минимальное расстояние между низом фундамента и планировочной отметкой у наружной стороны стены должно быть 0,5 м.

Если здание имеет перерывы в отоплении зимой и в пределах 2-х метров под печкой находятся грунты с водой: супеси, пылеватые и мелкие пески, суглинки, глины, глубину фундамента принимают больше расчетной глубины замерзания грунта. Для песков она составляет 1,8 м, для суглинков, глин — 1,6 м в средней полосе России.

1 — песчано-гравийная подушка 150–200 мм; 2 — бетонный фундамент; 3 — гидроизоляция 2 слоя рубероида; 4 — кирпичная кладка печи

Если бетонная смесь готовится самостоятельно, то потребуется на 1 м3 бетона:

1. Цемент М400 — 325 кг.
2. Песок средней крупности — 1300 кг.
3. Щебень или гравий — 1300 кг.
4. Вода — 205 л.

Важно! Ко всем ингредиентам предъявляются требования, соответствующие нормам СНиП и ГОСТ. Для бетонирования потребуется следующий инструмент:. Для бетонирования потребуется следующий инструмент:

Для бетонирования потребуется следующий инструмент:

1. Лопата для укладки смеси.
2. Мастерок для более мелких работ.
3. Трамбовки самодельные или вибратор для уплотнения свежего бетона.
4. Бетономешалка, либо емкость для приготовления бетонной смеси.
5. Гладилка для выравнивания уложенного бетона.

В плотных неосыпающихся грунтах для укладки бетона можно не устанавливать опалубку. Яма роется по размерам фундамента. Он в плане превышает размер печи на 10 см по всему периметру. На грунтовое утрамбованное основание укладывается гравийная (щебеночная), песчано-гравийная либо песчаная утрамбованная подушка толщиной 15–20 см.

В осыпающихся грунтах необходима опалубка. Если печь устанавливается недалеко от стены, под который заложен сплошной ленточный фундамент, то бетонное основание печи должно отстоять от него на 5–10 см. Паз между ними заполняется утрамбованным песком. Лучше оба фундамента закладывать вместе, чтобы не ослабить конструкцию стены.

Для обеспечения прочности всего фундамента печи лучше смесь укладывать за один раз. Процесс укладки бетона проводится слоями с обязательным уплотнением трамбовками или глубинным вибратором.

Распалубку можно делать, если не будет опасности разрушения не набравшего достаточную прочность бетона. При температуре выше +5 °С это возможно спустя 1–2 недели.

С момента укладки свежего бетона ему нужно обеспечить нормальный режим твердения. Его утепляют при температуре ниже +5 °С и поливают, когда жарко и ветрено, минимум 3 раза в сутки.

Бетонирование фундамента заканчивается на отметке ниже отметки чистого пола на 15 см. Далее на поверхность основания печи укладывается 2 слоя гидроизоляции (рубероид).

Особенности модели Подгородникова

Основная идея автора модернизированной конструкции, которая еще известна под названием «русская печь теплушка», заключается в том, чтобы нижнюю часть печи, традиционно считающуюся холодной, выполнить в виде части дымохода. Эта часть названа нижней камерой. Дым в нее может попасть через небольшие отверстия в поду.

Топить печь подгородникова можно двумя способами:

1. Первый заключается в том, что растапливается огонь в большой топке – горниле, этот способ считается традиционным, поскольку его использовали в Русских печах. Перед тем, как приготовить пищу, необходимо было протопить печь, собрать угли и уж только потом ставить на под чугунки с кашей или супом. До сих пор этот способ имеет название «по-русски».
2. Второй способ реализуется в закрытой топке с колосником, эта топка сверху накрыта варочной плитой с двумя конфорками. Отличительная особенность модели заключается в том, что роль полки перед горнилом играет плита.

Полезно знать: Как самостоятельно построить муфельную печь для дома

Система газоотвода продумана таким образом, что вне зависимости от того, какую топку пришлось протапливать, теплый воздух попадает в нижнюю камеру, прогревая корпус печи, а если печь отапливается от большой топки, то плита тоже будет нагреваться. Эта особенность позволяет экономить топливо и получить на выходе высокое значение КПД. Русская печь экономка может использоваться зимой для отопления или летом для приготовления пищи. Причем в летнем режиме заслонка перекрывает путь в нижнюю камеру и дым из топки поступает сразу в дымоход.

Популярный проект печи

Устройство

Изучение конструкции позволит понять, что такое подовая печь. Состоит она из 11 самых главных элементов:

• №1 Конвекционная камера, имеющая сверху жалюзи, клапаны.
• №2 Корпус, делается из стали или шамота.
• №3 Задвижка «прямого хода» (тип «летний ход»), направляющая дым сразу в трубу.
• №4 – Основная топка (камера).
• №5 Боковые топки.
• №6 Шамотный кирпич боковой топки (огнеупорный элемент).
• №7 – Под (нижняя горизонтальная поверхность печки)
• №8 Усиленная стенка (делается из кирпича ША-94).
• №9 Шамотный кирпич в 4-ой камере сгорания.
• №10 – 4-ая камера сгорания.
• №11 – дымоотводное отверстие, сюда крепится дымоходная труба.

Перечисленные детали печки отображены на схеме:

Схема

Все модели оборудуются дверцами (чугунными, стальными). Иногда в центре дверки делает жаростойкое окошко, позволяющее наблюдать за пламенем.

Если плита будет использоваться для готовки пищи, ее снабжают решетками и конфорками, обеспечивающими снижение теплового напряжения в плите, тогда на нее можно будет устанавливать посуду.

Выбор места для установки

Основная задача печи заключается в равномерном прогреве почвы. Опытные огородники рекомендуют располагать установку в центре теплицы, чтобы тепло от него распространялось во все стороны одинаково.

Установку необходимо углубить примерно на половину высоты, оставив доступ для закладки дров в нижний отсек конструкции. Такое расположение системы позволит равномерно отапливать грунт и воздух, и является наиболее приемлемым с точки зрения пожарной безопасности.

Если в теплице пол и нижняя часть стен выложены кирпичом или кафелем, установить печку можно в углу

Но в любом случае следует соблюдать меры предосторожности и пожарной безопасности, чтобы сохранить помещение и будущий урожай от нечаянного возгорания

Важно протянуть трубу для вывода дыма в горизонтальном положении подальше от печи, а затем через переходник прикрепить вертикальную трубу. Это предотвратит попадание угарного газа в теплицу

Хотя небольшое количество дыма внутри строения растениям не помешает. Если длина дымохода составит более 6 м, тяга в трубе станет значительно хуже.

Подробная кладка голландской печи

Стандартная схема печи-голландки

Тем, кто кладет печь впервые, следует заранее запастись подробными схемами. У опытных печников можно взять чертежи печи-голландки с подсчитанным количеством кирпичей. Прежде чем приступить к непосредственной кладке голландки, мастера советуют новичкам сначала сложить всю печь без раствора, сделать необходимые пометки и надсечки на кирпичах. Если есть желание, можно пронумеровать каждый кирпич поштучно. Чтобы печь не перекосилась необходимо натянуть вертикальные отвесы и постоянно пользоваться строительным уровнем. Рассмотрим кладку стандартной небольшой голландки размером 52×52 см. Стандартная схема печи-голландки показана на рисунке 8.

Порядовка печи-голландки

Подробный план порядовки для печи-голландки размером 52×52 представлен на рисунке 9.

Порядовка печи-голландки размером 52×52 см.

• На рубероид, покрытый полумиллиметровым слоем песка, выкладывается первый ряд из 12 кирпичей сухим способом. Кирпич располагается плашмя. На поверхность наносится раствор и разглаживается.
• Ряды 2 и 3 кладутся, как и все остальные, на раствор. Начиная с 3 ряда по 8-й, кладка ведется из огнеупорного кирпича.
• Монтируется колосниковая решетка. В четвертом ряду и далее кирпич кладется на ребро.
• Устанавливается топочная дверца (рисунок 10). Для этого она обматывается асбестовым шнуром. Стальная проволока вставляется в коробку, скручивается вдвое. В верхней части кирпича делается надсечка, в нее вставляется проволока и сливается с кладкой. С 4 по 7-й ряд кирпич на задней стенке голландки кладется на сухую, чтобы впоследствии печь удобно было чистить.

Установка топочной дверцы

Точно так же выкладывают и 5 и 6-й ряды. 7-й ряд голландки кладется плашмя из ¾ части кирпича для более надежной перевязки швов. Задняя стенка ряда кладется на ребро. 8-й ряд выкладывается из скошенного кирпича. Или можно использовать обычный кирпич, но укладывать его наискосок. На этом этапе топливный отсек формируется полностью. Кирпич кладется плашмя этот и все последующие ряды. Девятый ряд немного отодвигается назад, чтобы расширить площадь дымохода. В десятом ряду формируется дымоход. Устанавливается основание для металлической трубы. Кладка ведется согласно порядовке. В 16-м и 17-м рядах выкладывается прочистное отверстие. Прочистная дверца монтируется так же, как и топливная. С 18-го по 24-й ряд формируются оборотные каналы голландки

Важно: Необходимо следить, чтобы на этих этапах при укладке кирпичей не было выступов. 25-28-й ряды кладется перекрытие каналов. Кирпичи немного сдвигаются в сторону

В 28-м ряду оставляется отверстие для дымохода

Кирпичи немного сдвигаются в сторону. В 28-м ряду оставляется отверстие для дымохода.

Установка заслонки и дымоотводной трубы

• В 29-м ряду устанавливается заслонка (рисунок 11).
• 30-ряд — дымоход выкладывается полностью.

Затем выводится дымовая труба. Схема и порядовка дымовой трубы показана на рисунке 12.

Схема и порядовка дымовой трубы

Эксплуатацию печи-голландки можно начинать через две недели, когда она полностью просохнет. В это время топочная дверца должна быть открыта. Для проверки тяги в печи сначала рекомендуется сжечь лист бумаги. И если дым выходит нормально, то можно полноценно топить голландку.

Преимущества и недостатки

Подовые печи для обогрева жилья и готовки пищи имеют положительные и отрицательные качества. К достоинствам можно отнести:

• Возможность установки в печи для кухни нескольких ярусов и регулировка температуры каждого отдела. Это позволяет одновременно готовить много блюд.
• Быстрый прогрев большой площади.
• Возможность создания подовой печи своими руками. Порядовка, схемы и чертежи представлены в интернете.
• Экологичность. Печь не загрязняет дымом атмосферу. Минимальный выброс углекислого газа.
• Простота эксплуатации. Сложность может возникнуть только в обращении с топливом из древесины.
• Долговечность.
• Высокий КПД, достигающий 82%. Печь может гореть в течение длительного времени (около 10 кг дров прогорают за 12 часов).
• Безопасность. Домашняя печь отличается хорошей пожаробезопасностью при соблюдении условий пользования.

• В конструкции может использоваться только один источник тепла.
• Невозможность топки углем, торфом и другими видами топлива.
• Сложность кладки кирпичной модели. Требуется вызов специалиста, на что нужны дополнительные финансовые затраты.

Свои плюсы, минусы и особенности имеет каждая из разновидностей подовых печей. По сравнению с классическими печками они более безопасны и герметичны, но КПД на 3-5% ниже. Поэтому выбор между подовой и колосниковой печью производится с учетом требований к прибору.

Устройство печи

Такие печи не изготавливаются большими по размерам. Высота до 2 м, а ширина максимум 1 м. Такие отопитель можно устанавливать в небольшие помещения. При желании, печь можно оборудовать дополнительным устройством – водонагревательной емкостью.

Перед началом работ важно представлять устройство самой печи и ее строение:

• основание агрегата. Здесь расположены два топочных отсека, оборудованных по несимметричной схеме. Каждая выполнена со своим отсеком для сбора золы и поддувалом, колосником. Одна топка – основная, а вторая выполняет второстепенные функции. Отверстия для закладки дров и поддувал размещаются по смежным стенам, но перпендикулярно, друг другу;
• в первом ряду кирпичей оборудуются 4 ревизионных паза для прочищения дымохода топочного отсека;
• нижняя часть печи оборудована варочной панелью, расположенной над 2 топками. Для лучшего обогрева конфорок между топками выкладывается канал для прохода газов. Такие стены выкладываются в полкирпича, поэтому низ «Экономки» разогревается и отдает тепло в помещение;
• вспомогательная топка используется в теплый период для приготовления пищи в теплое время года.

Вид экономки в разрезе:

Материалы и инструменты

Для создания буржуйки понадобятся:• металл толщиной 3±0,5 мм: более тонкие листы быстро прогорят, кроме того, под действием высокой температуры их может повести, и печь станет бесформенной; толстостенный же металл будет прогреваться очень долго;• труба для дымоотвода;• прутки 16 мм;• лист металла толщиной от 0,3 мм для устройства ящика для сбора золы;• рулетка, линейка, мел;• сварочный аппарат 140-200А;• болгарка для резки металла; для проделывания круглых отверстий удобней пользоваться газовым резаком;• металлическая щетка для зачистки мест сварки;• наждачный круг для подгонки дверок;• дрель и сверла.

Возможные сложности при изготовлении

При возведении печи очень редко появляются сложности и непонятные моменты. Довольно много вопросов возникает у начинающих печников на подготовительном этапе, во время составления чертежа изделия.

Для адекватной теплоотдачи обязательно учитывается высота потолка, но потолки в каждом доме различны, поэтому при работе с предварительным чертежом постройки И.В. Кузнецов предложил такую схему расчета: на 1 кв. м. при теплой погоде выделяется 0.5 кВт, а при морозах — 0.76 кВт. Берется в расчет материал, из которого изготовлена топка. Стальные листы быстро выгорают, для долговечного пользования лучше приобрести материал из чугуна.

При покупке материала тоже возникает немало вопросов. Существуют специальные формулы, которые позволяют посчитать количество кирпичей в ряду. Но к сожалению, погрешность в них составляет целых 15%, поэтому проще посчитать кирпич одного ряда вручную и умножить на количество рядов.
