Как сделать печь для сауны своими руками – от выбора типа печки до строительства

Конструкция самодельных котлов

Для самостоятельного изготовления котла для бани стоит заранее озаботиться приобретением таких инструментов и материалов:

• сварочный аппарат,
• болгарка,
• куски арматуры,
• отрезок трубы соответствующей длины и диаметра,
• металлические петли для закрепления дверок,
• кран для бака с горячей водой.

Технология изготовления металлического твердотопливного котла цилиндрической и прямоугольной формы несколько отличается.

Цилиндрический котел

Лучшим материалом для такого котла станет толстостенная (6-8 мм) труба диаметром 400-500 мм.

Можно использовать менее тонкое железо, к примеру, обыкновенную бочку, но срок службы такого котла будет гораздо меньшим.

1. Отрезок трубы длиной около 1 м будет служить камерой сгорания. К этому элементу приваривается днище и крышка из листовой стали толщиной 5 мм или более. Для придания котлу устойчивости можно дополнительно приварить к днищу ножки из отрезков швеллера.
2. Отступив от дна заготовки 3-5 см, при помощи болгарки аккуратно выпиливается прямоугольное отверстие размерами 10х15 см. Вырезанный кусок металла также пригодится – он послужит дверцей поддувала и зольника.
3. К дверце приваривается ручка и петли, при помощи которых она закрепляется на корпусе котла.
4. Над зольником, выше его на 5-10 см, внутрь трубы вваривается колосник. В данном случае это может быть просто лист металла соответствующих размеров, с равномерно проделанными отверстиями, способными беспрепятственно пропускать золу. Вместо листа металла можно приварить несколько толстых отрезков арматуры.
5. Отступив от колосника еще 5-10 см, выпиливается еще одно отверстие – дверца топки. Ее размеры должны быть не менее 25х40 см, в противном случае закладывать дрова будет неудобно. Дверца также оснащается петлями и ручкой, после чего устанавливается на место.
6. Непосредственно над топкой будет размещена каменка. Ее высота принимается равной высоте самой топки, а в средней ее части со стороны парилки также монтируется дверца. Через нее осуществляется закладка камней и выход раскаленного пара.
7. В самой верхней части котла монтируется бак для воды. По всей его высоте, ровно по центру, проходит отрезок трубы сечением около 100 мм и высотой приблизительно в две высоты самого бака, выполняющий роль дымохода. Нагрев воды будет осуществляться за счет движения горячего дыма и раскаленного воздуха от камней, расположенных снизу. В верхней части бака стоит предусмотреть откидную крышку, а внизу вварить кран.

Рекомендуем ознакомиться: Монтаж различных видов пластиковых труб для линий водопровода своими руками

Интенсивность горения регулируется двумя способами:

• При помощи заслонки в дымоходе (этот элемент можно встретить далеко не во всех видах конструкции).
• Через поддувало, объединенное с зольником.

Прямоугольный котел

Изготовление котла такой формы потребует больше усилий. Заготовки необходимо будет тщательно обмерить, а для соединения элементов понадобится большое количество сварных швов.

В качестве материала наилучшим образом подойдет жаропрочная легированная сталь толщиной 4-6 мм. Для парной, имеющей объем 20 кубических метров, оптимальными габаритами готового котла будут 450х450х600 мм.

• Стальной лист необходимой толщины аккуратно размечается и разрезается при помощи болгарки. Одновременно с этим можно заготовить отрезки полосового металла, которые будут выполнять роль ребер жесткости, а также заготовок труб, необходимых для монтажа дымохода и воздушной заслонки.
• Из подготовленных деталей сваривается корпус камеры сгорания. В нижней части корпуса вырезается отверстие для дверцы топки, сверху – для патрубка дымохода. Далее, приваривается сам патрубок и выносной канал (его длина должна быть равна толщине стены бани), через который будет производиться закладка дров.
• К стенкам топки рекомендуется приварить дополнительные ребра жесткости из толстых полос металла или стального уголка. Эти элементы не только помогут усилить конструкцию, но и существенно улучшают теплообмен в парной.
• В конце выносного канала монтируется дверца на петлях. Также, дверцу можно оснастить заслонкой, позволяющей регулировать интенсивность процесса горения (такая заслонка нужна только в том случае, если конструкция не предусматривает устройство зольника).
• Каменка может быть устроена несколькими способами. Один из них подразумевает приваривание металлического бортика по периметру верхней части топки и заполнение полученной емкости камнями. Другой способ еще проще – топка обматывается металлической сеткой, а в пространство между ними помещаются камни.

Рекомендуем ознакомиться: Функции трехходового крана под прибор для измерения давления (манометра)

Банная печь-камин: у какого производителя брать?

Вернемся к варианту покупной печи с каминной топкой. Практически каждая крупная фирма, которая выпускает банные печи на дровах, предлагает покупателям модификации моделей с прозрачной каминной дверкой, например, представленная на иллюстрации чугунная печь от российского производителя Везувий.

Камины для бани дровяные металлические, чугунный Везувий и прочие

В другой статье мы уже делали обзор различных производителей дровяных печей для бань, повторяться нет смысла. Если вы найдете печь по вкусу, то наверняка будет возможность и укомплектовать ее стеклянной дверцей. При желании (в той же статье) можно обратиться к результатам нашего опроса, рейтинг которого формируется такими же читателями, как вы. Мы — информационный ресурс, не связанный с продажами, поэтому держимся фактов.

Вкратце пройдемся по нескольким отечественным производителям, у которых точно есть нужные нам печи-камины для бани на дровах.

«Ферингер»

Фирма не нуждается в представлении, многие знают о таких линейках, как «Паровая», «Классика», «Малютка». Все они подходят как для русской, так и для финской бани (конечно, любая металлическая печь годится для сауны, а вот для русской бани — далеко не всякая). Присмотритесь к моделям «Ферингер» — вдруг подойдет).

Кстати! Дрова только должны быть хорошо просушенные — в печках этой фирмы колосник не предусмотрен, разжигать же дрова нужно сверху, так что справиться с задачей можно только имея сухие полешки.

«Куткин»

Еще одно знакомое многим название. Качественные печи, правда, не относятся к недорогим решениям. Чтобы снизить стоимость, можете выбрать модель, которую можно облицевать плиткой самостоятельно. Интересующие нас в этой статье камины — наличествуют для каждой модели. Печи компании годятся для русской бани.

«Термофор» и «Теплодар»

Термофор и Теплодар — отечественные производители, чьи названия тоже на слуху. У каждого есть печи с двумя режимами, с закрытыми каменками и, конечно же, с каминами. Полюбопытствуйте на их сайтах о параметрах этих печей.

Собственно, мы упомянули только отечественные компании, потому что продукция их вполне конкурентоспособна и как-то больше заточена под российские реалии. Это не значит, что иностранцы делают хуже, но у нас полно любителей попариться «по-русски», а кому же лучше знать национальную баню, как не русским? Да и цены приемлемые, при том, что нержавейку многие компании закупают за рубежом.

Камины для бани дровяные металлические «Вира» и «Везувий»

Впрочем, решение всегда за вами, мы только высказываем свое мнение.

Особенности конструкции

Основное назначение печки для бани на дровах с баком для воды – хорошо прогревать парную и удерживать приемлемую температуру помещения длительное время. Чтобы получить максимальный результат, конструкция оснащается следующими элементами:

• Топливник. Основное назначение этой конструктивной части заключается в возможности сжигать топливо, чтобы вырабатывалась тепловая энергия. Здесь устанавливается колосниковая решетка, которая имеет определенный угол наклона в сторону дверцы. За счет этого продукты сгорания перемещаются в удобное место, чтобы и можно было легко удалить.
• Каменка. Состоит из большого количества камней, которые набирают достаточную температуру за счет сгорания топлива. Булыжники передают тепловую энергию помещению. Раскаленные камни производят пар после поливания их водой.
• Теплообменник. Чаще всего представляют собой большой бак с водой. В процессе горения дров жидкость нагревается.
• Дымоход. Может выкладываться из кирпичей или состоять из цельной металлической трубы. Главное назначение – отвод газов и продуктов сгорания. За счет такой конструктивной особенности печки для бани на дровах с баком для воды обладают небольшой эффективностью.
• Зольник. Часть конструкции, которая располагается ниже топливника. Сюда попадают твердые продукты сгорания.
• Дверца с проходным туннелем. Подобный конструктивные элемент банной печи с теплообменником предусматривается, если растопка и поддержание горения выполняется с предбанника или другого помещения.

Камни для печи-каменки

Горный материал вулканического происхождения больше всего подходит для загрузки в этот печной агрегат. Так, базальт, гранит и андезит обладают высокой теплопроводностью и теплоотдачей. Если возникают сложности с их приобретением, на берегах озер и рек можно найти закаленные водой и солнцем камни диаметром 10 см.

Размещать булыжники требуется от более крупных до самых мелких образцов. В эту груду можно добавить также чушки чугуна, что поможет удерживать высокую температуру на нужном уровне. Битые изделия из керамики и фарфора, размещенные в верхнем слое каменной груды, также будут способствовать повышению эффективности нагрева печи-каменки.

Основные правила закладки фундамента

Какой бы вариант фундамента под печь вы ни выбрали, и какой бы размер не решили реализовать, существует ряд основных правил, игнорировать которые не стоит:

Фундамент под печь необходимо делать самостоятельным, никак не связанным с основанием всего дома. Почему? Дело в том, что в процессе эксплуатации, дом может дать небольшую усадку. Опускаясь, он не должен потянуть за собой печь, так как это может привести к ее деформации, ухудшению тяги и нарушению технических свойств.

Фундамент под печь отделен от общего

В некоторых случаях можно частично объединить два основания, соединив их одной стеной.

• Если оба фундамента (для дома и для печи) располагаются близко друг от друга, нужно выполнить между ними песчаную засыпку толщиной в 50 мм.
• Если фундамент под общий дом ленточный, то основание под печь ни в коем случае не должно стенками соприкасаться с этим фундаментом.
• Выбирая место под печь и, соответственно, фундамент, следует не только полагаться на пожелания, но и на такие факторы, как: расположение дверей, окон и балок кровли. Следует учитывать расположение дымохода, чтобы труба при возведении печи не попала в перекрытия и балки.
• Рассчитывая размер и глубину фундамента, обязательно учитывайте тяжесть перекрытий и вес печи вместе с дымоходом.

На размеры фундамента влияют не только габариты печи, но и плотность грунта, на котором он возводится. Основную нагрузку в печи обычно создает дымовая труба, поэтому проектируя печь, необходимо отнести ее ближе к центру основания. Это поможет избежать асимметричной нагрузки и преждевременной неправильной усадки печи.

Иногда, при проектировке очень большой и массивной печи с каменным дымоходом, печники выполняют отдельное основание под трубу.

Также выбор фундамента зависит от материала печи. Для металлической конструкции и каменной он будет разным по глубине, весь масса кирпичной печи составляет не менее 400-500 кг, в то время как металлическая печь весит примерно 150 кг.

Как посчитать вес каменной печи

В принципе, для небольшой металлической печи можно отдельно и не обустраивать фундамент, особенно если она возводится в доме, который стоит на плиточном монолитном основании.

Плотность грунта и степень его промерзания играют не последнюю роль в определении размеров фундамента. Климат в России сопровождается достаточно суровыми зимами практически на всей ее территории. Поэтому фундамент под печь должен закладываться на всю глубину промерзания грунта.

Большое значение имеет также тип почвы.

Виды грунта

Она бывает трех типов:

• глина;
• супесь;
• суглинок.

В местах, где преобладает большое количество рек, водоемов, озер встречаются, как правило, осадочные виды грунта. Здесь строительство фундамент под печь и дом лучше доверить профессионалам, так должны быть проведены расчеты точки прохождения вод.

В Центральной России очень распространен тип почвы суглинок, который представляет собой смесь из песка и глины. В нем преобладает именно глина, поэтому такая почва менее пластична.

Суглинок

Возведение фундамента на таком грунте обычно связано с хлопотами и дополнительными проблемами, так как в сухом состоянии суглинок рассыпчатый, при наступлении морозов начинает «пучиниться», а при большом количестве осадком становится вязким.

Глинистая почва

Поэтому в этом случае, глубину закладки фундамента под печь необходимо делать выше точки промерзания.

А вот в лесных районах, напротив, необходимо закладывать фундамент под печь ниже точки промерзания грунта и обустраивать основание нужно на песчаной подушке, толщиной в 60-90 см.

Одним из самых надежный типов грунта для возведения фундамента, является гравистый и скалистый, но, к сожалению, иногда приходится возводить дом и печь на неустойчивом. Грамотное возведение надежного фундамента поможет нивелировать этот факт.

Декорирование электрокамина

Украсить портал фальшкамина можно лепниной, которая фиксируется при помощи клея. Если каркас и облицовка достаточно прочные, применяют настоящий декор из гипса. Гипсокартонную же конструкцию лучше не перегружать — используйте облегчённую имитацию лепнины из полиуретана.

На стене по обе стороны от портала можно повесить светильники в форме факелов.

Ещё один приём из той же оперы — установить рядом с камином поленницу. Она представляет собой ящик, довольно высокий, но неглубокий — дно врезано почти у самого верха. На него укладывают несколько настоящих поленьев или муляжей, выполненных из пластмассы или керамики (продаются в магазинах).

Антураж в виде поленницы делает фальшкамин более реалистичным

Довольно натуралистичный муляж можно изготовить и самому, используя в качестве материала гофрированный картон. Вот как это делается:

1. Из картона вырезаются детали, которые затем скручиваются в цилиндры различных длины и диаметра. Цилиндры с большими размерами будут играть роль поленьев, с меньшими — сучков.
2. Используя широкий скотч и клей, прикрепляем «сучки» к «поленьям».

   Из гофрированного картона можно сделать поленья, очень похожие на настоящие

3. Готовые муляжи нужно окрасить и уложить в поленницу.

   Чтобы дрова из картона выглядели реалистично, их нужно покрасить

Основные правила закладки фундамента

Какой бы вариант фундамента под печь вы ни выбрали, и какой бы размер не решили реализовать, существует ряд основных правил, игнорировать которые не стоит:

Фундамент под печь необходимо делать самостоятельным, никак не связанным с основанием всего дома. Почему? Дело в том, что в процессе эксплуатации, дом может дать небольшую усадку. Опускаясь, он не должен потянуть за собой печь, так как это может привести к ее деформации, ухудшению тяги и нарушению технических свойств.

Фундамент под печь отделен от общего

В некоторых случаях можно частично объединить два основания, соединив их одной стеной.

• Если оба фундамента (для дома и для печи) располагаются близко друг от друга, нужно выполнить между ними песчаную засыпку толщиной в 50 мм.
• Если фундамент под общий дом ленточный, то основание под печь ни в коем случае не должно стенками соприкасаться с этим фундаментом.
• Выбирая место под печь и, соответственно, фундамент, следует не только полагаться на пожелания, но и на такие факторы, как: расположение дверей, окон и балок кровли. Следует учитывать расположение дымохода, чтобы труба при возведении печи не попала в перекрытия и балки.
• Рассчитывая размер и глубину фундамента, обязательно учитывайте тяжесть перекрытий и вес печи вместе с дымоходом.

На размеры фундамента влияют не только габариты печи, но и плотность грунта, на котором он возводится. Основную нагрузку в печи обычно создает дымовая труба, поэтому проектируя печь, необходимо отнести ее ближе к центру основания. Это поможет избежать асимметричной нагрузки и преждевременной неправильной усадки печи.

Иногда, при проектировке очень большой и массивной печи с каменным дымоходом, печники выполняют отдельное основание под трубу.

Также выбор фундамента зависит от материала печи. Для металлической конструкции и каменной он будет разным по глубине, весь масса кирпичной печи составляет не менее 400-500 кг, в то время как металлическая печь весит примерно 150 кг.

Как посчитать вес каменной печи

В принципе, для небольшой металлической печи можно отдельно и не обустраивать фундамент, особенно если она возводится в доме, который стоит на плиточном монолитном основании.

Плотность грунта и степень его промерзания играют не последнюю роль в определении размеров фундамента. Климат в России сопровождается достаточно суровыми зимами практически на всей ее территории. Поэтому фундамент под печь должен закладываться на всю глубину промерзания грунта.

Большое значение имеет также тип почвы.

Виды грунта

Она бывает трех типов:

• глина;
• супесь;
• суглинок.

В местах, где преобладает большое количество рек, водоемов, озер встречаются, как правило, осадочные виды грунта. Здесь строительство фундамент под печь и дом лучше доверить профессионалам, так должны быть проведены расчеты точки прохождения вод.

В Центральной России очень распространен тип почвы суглинок, который представляет собой смесь из песка и глины. В нем преобладает именно глина, поэтому такая почва менее пластична.

Суглинок

Возведение фундамента на таком грунте обычно связано с хлопотами и дополнительными проблемами, так как в сухом состоянии суглинок рассыпчатый, при наступлении морозов начинает «пучиниться», а при большом количестве осадком становится вязким.

Глинистая почва

Поэтому в этом случае, глубину закладки фундамента под печь необходимо делать выше точки промерзания.

А вот в лесных районах, напротив, необходимо закладывать фундамент под печь ниже точки промерзания грунта и обустраивать основание нужно на песчаной подушке, толщиной в 60-90 см.

Одним из самых надежный типов грунта для возведения фундамента, является гравистый и скалистый, но, к сожалению, иногда приходится возводить дом и печь на неустойчивом. Грамотное возведение надежного фундамента поможет нивелировать этот факт.

Оснащение шибером

Ещё один способ бороться с повышенной тягой, из-за которой дрова прогорают слишком быстро и не полностью — установка шибера на дымоход.

Шибер — это клапан, который перекрывает дымоходный вытяжной канал и перекрывает тягу:

1. В закрытом положении тяги практически нет — воздух почти не засасывается через поддувальную и топочную дверцы.
2. В полностью открытом положении шибера тяга максимальная — это режим растопки.
3. Частично задвинув заслонку, можно уменьшить тягу, чтобы дрова не пылали, а тлели. Так на одной закладке можно париться дольше, чем обычно.

В заводских печах длительного горения шибер делают поворотным. В условиях дачи легче сделать его сдвижным. Для этого лист всего лишь нужно вырезать по размеру, а в дымоходе сделать щель. Вытягивать такую заслонку можно за язычок.

Технология сборки

Изготовление аппарата начинают с раскроя заготовок согласно подготовленным чертежам. Порезку можно делать самостоятельно либо заказать её на металлобазе. Детали соединяют между собой прихватками, а затем обваривают сплошным швом. Сваривание производят нержавеющими электродами либо проволокой в среде инертных газов.

В готовом корпусе прорезают отверстия под размещение нагревательных элементов. Их расставляют с равными промежутками для обеспечения более равномерного прогрева каменки. Внутрь корпуса закладывают камни. Выводы ТЭНов силовым кабелем соединяют с выключателями либо реостатом. Выполняют коммутацию блока управления и подключение прибора в сеть. Обязательно заземляют корпус отопителя и автоматику проводом большого сечения. Элементы управления размещают вне парного помещения.

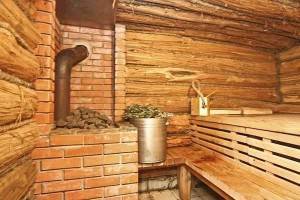

Порядовка кирпичной банной печи

Возводиться печь банная своими руками должна на хорошо гидроизолированный фундамент на основе битума. Если позади имеются деревянные поверхности, придется защитить их от возгорания, соорудив небольшую стенку.

Укладывая ряды, необходимо следить за правильностью углов и горизонтальностью всех боковых поверхностей. Швы между кирпичами не рекомендуется делать толще 5 см, при этом недолжно оставаться даже малейших зазоров.

Второй, третий и последующие ряды обязательно кладутся на таким образом, чтоб перекрывались стыки двух нижних кирпичей.

Дверцу поддувала устанавливают во время работы над третьим рядом. Чтобы она стояла надежно, ее укрепляют оцинкованной проволокой. В кирпичах для этого вырезаются небольшие углубления.

Затем, согласно схеме, укладывается четвертый ряд

Здесь очень важно еще раз проверить насколько ровные углы и стенки

Примерно в шестом-седьмом ряду устанавливается колосниковая решетка, разделяющая топочную и зольник. Ее монтируют в небольшое углубление, выбитое из кирпичей, размер которого должен незначительно превышать изделие (до 1 см в каждую сторону), так как металл будет при нагревании расширяться.

Рекомендуется использовать чугунные изделия, так как они лучше и дольше всех противостоят пламени. Здесь же необходимо подготовить и установить емкость, которая будет заполняться водой. Она должна вертикально держаться на боковых стенках кладки.

С восьмого по четырнадцатый ряды укладка ведется одинаково. Тут же продумывается перегородка, служащая началом дымохода.

С шестнадцатого по восемнадцатый ряды выкладывают как первый – каждый из кирпичей будет закрывать стыки на предыдущем ряду.

Примерно на девятнадцатом ряду нужно смонтировать дверцу, через которую будет выходиться пар. В двадцать первом ряду рамка паровой дверцы закрывается.

С двадцать третьего ряда устанавливают дымовую трубу. Ее размеры зависят от высоты помещения и конструкционных особенностей печей. Выводиться наружу труба должна минимум чем на 0.5 м над крышей.

Когда кирпичная печь для бани своими руками будет готова, можно приступать к финишной отделке. Наилучший и безопасный вариант – оштукатурить поверхности раствором с добавлением асбеста. Можно воспользоваться смесями гипса, глины и песка.

Схемы печи для бани. Кликните для увеличения изображения

Смотрите так же инструкцию по кладке печи Голландка

Какие камни лучше в русскую баню?

Для извлечения пара хорошего качества требуется правильно выбирать камни для засыпки в каменку печи и правильно их укладывать (начинают с крупных, заканчивают мелкими). Чтобы выполнять функцию обеспечения бани паром продолжительное время, камни должны обладать следующими характеристиками:

• максимальной теплопроводностью;
• однородностью;
• прочностью;
• теплоёмкостью.

Овальная и круглая форма булыжников даже при произвольном укладывании обеспечит получение гарантированных воздушных пространств между ними, а, значит, и циркуляцию воздуха, и влаги в бане.

В саунах применяют гладкие булыжники, а для влажных парилок и русской бани больше подойдёт пористая структура. Лучшими считаются камни из жадеита, диабаза, дунита, порфирита и базальта.

Применение гранитных и мраморных пород для бани не рекомендуется. Минимальный габарит равен пяти сантиметрам, максимальный составляет 12 см.

Печь-буржуйка длительного горения

Буржуйка стала настоящим символом России ещё со времён Революции и Гражданской войны.

Так назвали простейшую железную печурку цилиндрической или кубической формы. Преимущество её было в том, что дымовой канала — обычную железную трубу — можно было вывести куда угодно — через стену или крышу, в форточку.

Взяв от буржуйки простоту и практичность, можно сделать небольшого размера печь, которая воплотит в себе некоторые простые идеи, значительно повышающие её КПД, безопасность и экологичность.

Основная схема

Классическая буржуйка имеет цилиндрическую конструкцию. Однако при самостоятельном изготовлении выполнить это трудно, поэтому за основу нужно взять куб или параллелепипед.

Содержит следующие конструктивные элементы:

1. Топка. Это камера, в которой и происходит сгорание топлива, чаще всего дров. Стенки и дно топки должны быть толстыми, так как именно на них приходится основная температурная нагрузка. Для закладки дров в топку служит дверца спереди, пи желании её можно даже оснастить жаропрочным стеклом.
2. Зольник (поддувало). Отсек под топкой, отделяется от неё колосниковой решёткой. Зольник также оснащён, дверцей, только меньшего размера. Она служит для удаления пепла и золы. которые падают через колосниковую решётку от прогоревших дров. Но смысл зольника не только в этом — через дверцу поддувала всасывается воздух и проходит через слой топлива снизу, обеспечивая наилучшее горение.
3. Дымовой канал. Для его обустройства в верхней части печки вырезают круглое отверстие, в него вставляют обрезок стальной трубы и обваривают. В дальнейшем сюда можно присоединить другие секции трубы либо воспользоваться заводским сэндвич-дымоходом на специальных замках.

Мнение эксперта
Левин Дмитрий Константинович

Некоторые изготовители самодельных печей считают, что конструкция с поддувалом и колосниковой решёткой не подходит для банной печи — создаётся слишком сильная тяга, которая препятствует полному сгоранию дров. Взамен этого дрова предлагается укладывать непосредственно на дно печи, а поступление воздуха обеспечивать, насверлив несколько круглых отверстий в нижней части топочной дверцы и снабдив их сдвижной заслонкой.

Как делать дверцу

Дверца делается из толстого листа металла. Для крепления можно использовать покупные фабричные петли или сделать и самостоятельно. Для уплотнения прилегания используется асбестовая нить — её расклинивают в пазу, прорезанном болгаркой.

Если есть подходящий лист жаропрочного стекла, его вставляют следующим образом: прорезают в дверце окно и шлифуют место среза. Затем укладывают стекло, проложи по периметру невидимо снаружи части асбестовое волокно, после чего с помощью небольших язычков стали делаю прихватки с каждой стороны.

Поворотную рукоятку щеколду легче всего сделать с наружной стороны.

Самодельная система дожига вторичных газов

Главный недостаток буржуйки — это её низкий КПД. Струя воздуха быстро и сильно проходит через всю печь, унося вместе с собой не только недогоревшие продукты, но и тепло. В результате корпус не прогревается достаточным образом и отдаёт меньше тепла. Чтобы решить эту проблему, была придумана простая, но остроумная доработка.

Путём размещения над топкой двух стальных листов канал прохода дыма удаётся значительно увеличить длину пути, который проходят перегоревшие газы, прежде чем выйти через дымоходное отверстие:

1. Первый горизонтальный лист приваривается непосредственно над топкой так, чтоб в задней части печи остался канал для прохода газов.
2. Следующий лист варится выше, со смещением, чтобы проход теперь был в передней части печи. Получается, что дым, газы и тепло, попав в этот лабиринт, змейкой идут по нему до самого дымохода. По пути они отдают всё накопленное тепло листам, боковым стенкам и верхней плите печи.

Если сзади со дна просверлить несколько отверстий и закрыть их экраном из стального листа, то в верхней точке, когда свежий, но уже прогреты стенкой-экраном воздух встретится с недогоревшими газами, в канале будет происходить процесс дожига вторичных газов, что приведёт к значительному увеличению КПД печи.

Начинаем заливать фундамент под кирпичную печь своими руками

Фундамент под кирпичную печь

Шаг 1. Разметка под фундамент и яма

• После того как вы определились с местом расположения будущей печи, необходимо правильно просчитать ее размеры, исходя из мощности. Это зависит от площади помещения, количества дверей, окно и т.д.

  Разметка на земле под фундамент

• На земле чертим необходимый размер печи. Фундамент должен быть на 15-20 см больше отопительной конструкции. Сделайте разметку и установите колышки, которые будут обозначать границы ямы под котлован.

• С помощью штыковой лопаты выройте яму глубиной 70-100 см, в зависимости от плотности грунта и климатического пояса (см. выше).

  Выкапывание котлована

• На дно траншеи укладываем песчаную подушку толщиной 10-15 см. Плотно утрамбовываем совковой лопатой и насыпаем слой гравия средней фракции на высоту 30 см. Налейте ведро воды на поверхность песчано-щебневой подушки и плотно утрамбуйте.

Шаг 2. Установка опалубки и армирование

• Приступаем к строительству опалубки из досок. Для опалубки в принципе подойдут любые старые доски или фанеры, которые есть в хозяйстве. Это никак не отражается на технических свойствах фундамента.

• Опалубка под печь

  Опалубка представляет собой деревянный короб, который для надежности, по углам скреплен металлическими уголками. Между собой доски соедините при помощи гвоздей.

• Опускаем готовую опалубку на дно котлована.

  Руберойд для гидроизоляции

После того, как подушка плотно утрамбована, необходимо произвести гидроизоляцию основания. Для этого отмеряем на полиэтилен размер котлована, вырезаем и по периметру опалубки прикрепляем полиэтилен к стенкам с помощью строительного степлера.

Инструменты для армирования

Армирование фундамента необходимо для того, чтобы придать жесткости всей конструкции. Армировать будем стальными прутьями с сечением 12 мм, которые необходимо соединить между собой сваркой в виде каркаса или металлической проволокой с сечением 0,8 мм.

Опалубка и армирование

Финишными работами по возведению фундамента является состыковка пола с фундаментом. Лучше это сделать с помощью кладки ровного ряда кирпичей.

Шаг 3. Готовим бетонную смесь для заливки фундамента

Готовим смесь следующей пропорции: на 4 части песка берем 1 часть цемента + 3 части щебня средней фракции.

Бетономешалка

Хорошо размешиваем сухую смесь штыковой лопатой и добавляем воду. Замешиваем хорошо раствор с помощью бетономешалки. По консистенции, он должен напоминать густую сметану.

Готовим бетонный раствор

Заливаем этой смесью часть котлована, не доходя до уровня базового пола на 8 см. Эти работы необходимо произвести в течение суток. Раствор бетона должен быть целостным, а не ложиться слоями.

Заливаем и ждем 2 недели

После того, как вы зальете весь котлован бетоном, необходимо еще раз проверить строительным уровнем горизонтальность покрытия. После полного высыхания раствора, будет сложнее исправить свои погрешности.

проверяем строительным уровнем горизонтальность фундамента

Накройте слоем полиэтилена или рубероида фундамент и оставьте на 2 недели до полного высыхания.

Снимаем верхнюю часть опалубки только после полного высыхания, отбивая доски молотком. В образовавшуюся щель насыпьте щебень с песком и хорошо утрамбуйте.

Месторасположение печи-каменки в бане

Подобное печное оборудование устанавливается при входе в парную в одном из углов. При наличии даже маленького помещения не стоит выносить устройство в соседнюю комнату. Устанавливая печку прямо в парной, вы обеспечиваете достаточное количество нагретого влажного воздуха и тепла, позволяющее полноценно насладиться банькой. Поэтому для небольших помещений следует подобрать компактную модель каменки.Однако если парилка имеет совсем маленькую площадь, в смежной комнате можно установить дровяную каменку со специальным приспособлением для поддержания нагретого влажного воздуха и высокой температуры в главном помещении бани. На противоположной от печи стене обычно делается небольшое оконце, а под ним с помощью скамейки оборудуется место для помывки.
