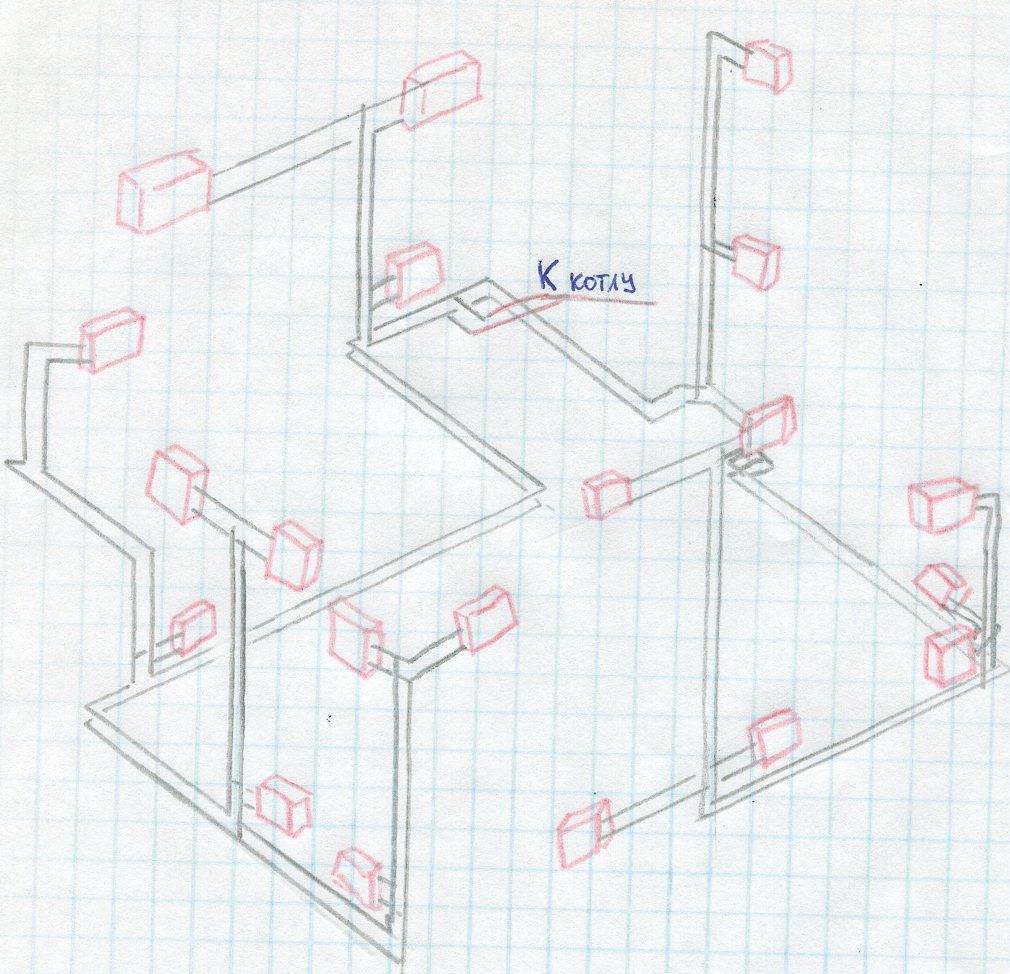

Разводка труб системы отопления
Наибольшей популярностью пользуются 2 схемы: однотрубная и двухтрубная. Давайте рассмотрим что они из себя представляют.
Однотрубная система – самый элементарный вариант, однако, не самый эффективный. Она представляет собой замкнутый круг из труб, запорной арматуры, автоматики, центром которой является котел. От него вдоль нижнего плинтуса идет труба во все комнаты, подсоединяясь ко всем батареям и другим отопительным приборам.
Плюс схемы. простота монтажа, малое количество материала для сооружения схемы.
Минус. неравномерное распределение теплоносителя по радиаторам. Батареи в крайних комнатах будут прогреваться хуже, так как самые последние на пути движения воды. Однако эта проблема решается установкой насоса или увеличением количества секций в последних радиаторах .
Двухтрубная система – более эффективный способ, так как с его помощью решается проблема равномерного распределения воды по всем отопительным устройствам. Трубы можно располагать поверху (этот вариант предпочтительнее, потому что тогда вода сможет циркулировать по естественным причинам) или в нижней части (тогда потребуется насос).
Выбор схемы
Выбор разводки труб зависит от системы подключения: однотрубная и двухтрубная, и способу циркуляции воды в трубах: естественное и принудительное (при помощи циркуляционного насоса).
Однотрубная — основывается на последовательном подключении радиаторов. Горячая вода, нагретая при помощи котла, по одной трубе проходит через все обогревательные секции и заходит обратно в котел. Типы разводки для однотрубной схемы: горизонтальная (при принудительной циркуляции воды) и вертикальная (при естественной или механической циркуляции).
Труба при горизонтальной разводке устанавливается параллельно полу, радиаторы должны располагаться на одном уровне. Жидкость подается снизу, выводится аналогично. Циркуляция воды осуществляется при помощи насоса.
При вертикальной разводке, трубы располагаются перпендикулярно полу (вертикально), нагретая вода подается вверх, а затем по стояку спускается к радиаторам. Вода циркулирует самостоятельно, под воздействием высоких температур.
Двухтрубная система базируется на параллельном присоединении радиаторов к цепи, то есть горячая вода индивидуально поставляется к каждой батарее по одной трубе, а выпуск воды производится по второй. Типы разводки – горизонтальная или вертикальная. Горизонтальная разводка осуществляется по трем схемам: проточная, тупиковая, коллекторная.
Подключение конвекторов к отопительной системе выполняется следующими приемами: нижнее, верхнее, одностороннее и диагональное (перекрестное). От плана установки батареи зависит циркуляция жидкости внутри него.
Отопление в доме
На первом этапе следует определиться с типами радиаторов и вариантами их подключения, так как строения следует заранее подготавливать под выбранный тип отопления. В современную систему обогрева помещений входят несколько составляющих.
К ним относятся:
Полипропиленовая разводка отопления своими руками без паяльника
Найти их разные варианты можно в большом количестве на наших рынках.
Общая инструкция по установке батарей выглядит так:
- выберите вначале место для их размещения;
- подведите к ним трубы;
- соедините их между собой;
- произведите пробный пуск, а, если все в порядке, включите отопление на полную мощность.
Как установить радиаторы отопления полипропиленовыми трубамис перемычкой для быстрого отключения
Дополнительный материал: Обвязка котлов отопления
Существует два варианта котлов — напольный и настенный. Подключение их имеет свои особенности. Общая для всех типов котлов схема обвязки включает:
- котел;
- радиатор;
- краны шаровые;
- гайки, фиксирующие котел;
- очистительные фильтры;
- термоголовки для батарей;
- тройники, уголки;
- краны Маевского;
- разные клапаны;
- измерительные приборы;
- циркуляционный насос;
- распределители;
- крепеж.
https://youtube.com/watch?v=BlGNuAQyGvE
Схема обвязки в случае с настенным котлом может быть исключительно закрытой, поскольку эти котлы автономные. Напольный котел нельзя размещать верху разводки, поскольку он не выводит воздух. В результате появятся воздушные пробки. Настенные котлы в своем большинстве имеют воздухоотводчики, поэтому они самостоятельно высвобождают воздушные массы.
При обвязке газового котла полипропиленовым контуром нельзя допускать большого числа соединений. Главное условие — наличие жесткого сочленения в месте подводки газа к агрегату. Особенность твердотопливного котла — отсутствие функции регулировки теплоподачи. Когда отключается принудительная циркуляция, будет увеличиваться давление, и система может выйти из строя.
На такие случаи существуют аварийные схемы. Одна из них — установка автоматического байпаса. Когда насос работает, теплоноситель проходит через него, а байпас перекрыт. При остановке насоса, поток жидкости перенаправляется и проходит через байпас. Для схем отопления, монтируемых в частном доме из полипропилена с циркуляционным насосом, целесообразность применения и параметры последнего определяет гидротехнический расчет.
Выбор типа труб на основе полипропилена для частного дома
Отопительная система в частном домовладении имеет некоторые отличия от таковой в многоквартирном доме. Основные из них следующие:
- Возможность самостоятельного проектирования с изменение готового проекта «на ходу», что открывает большие возможности для реализации различных схем монтажа.
- Невысокое магистральное давление и практически полное отсутствие гидроударов.
- Выбор теплоносителя в системе определяет собственник частного дома. Имеется возможность поменять теплоноситель в любое время.
- Небольшая протяженность трубной магистрали исключает воздушные пробки.
- Установка циркуляционного насоса позволит увеличить скорость потока теплоносителя и обеспечит более равномерное распределение тепла по всему строению.
Существует широкий выбор размеров труб из полипропилена
Современная промышленность предлагает широчайший выбор типов и размеров труб из полипропилена. Чтобы грамотно подобрать необходимый вариант для конкретного частного дома, перечислим наиболее распространенные полипропиленовые трубы, предлагаемые на рынке, с указанием эксплуатационных характеристик.
Труба PN-10
Полипропиленовые проводники этого типа производятся с наружным диаметром 20 – 110 мм и внутренним 16,2 – 90 мм. Толщина стенок материала при этом составляет от 1.9 до 10 мм, в зависимости от диаметра. Изготавливаются из тонкостенного полипропилена чаще всего однослойного, который имеет рабочую температуру до 20 С и давление до 1 МПа. Реализуется отрезками по 4 метра. Такие трубы нельзя применять в системах отопления, они предназначены для бытовых нужд по подаче холодной воды на небольшие расстояния без давления в магистрали.
Труба PN-16
Данный тип изделий характеризуется более толстыми стенками по сравнению с вышеописанным вариантом. При этом внешний диаметр идентичен изделиям PN-10, а вот внутренний немного меньше – он варьируется от 14,4 до 79,8 мм. Диапазон рабочих температур теплоносителя – от 0 С до 60 С, а рабочее давление 1,6 МПа. Форма выпуска – отрезки по 4 м. Стоит отметить что данный тип труб в отоплении используется достаточно редко, так как верхний предел выдерживаемых температур в 60 С низок для систем отопления, а стоимость таких изделий сравнима со стоимостью более функциональной продукции. Рекомендуется применять такие проводники для монтажа теплых полов, где эксплуатационная температура обычно не выше 50 С, или для горячего водоснабжения.
Труба PN-20
Изделия характеризуются как универсальные проводники, используемые для отопления и подачи горячей воды. Однако при использовании в магистралях отопления частного дома, рекомендуется монтировать из них только обратный водопровод, так как температура подаваемого теплоносителя от индивидуального котла отопления в отличие от магистрали центрального отопления, может доходить до 100 С, а максимальная эксплуатационная для этого типа проводников составляет 80 С. Имеют двухслойную структуру, что обеспечивает повышенную прочность и пластичность. Внешний диаметр – от 16 до 110 мм, внутренний – от 10,6 до 73,2 мм, при толщине стенок 1,6 – 18,4 мм. Как видно из названия, максимальное рабочее давление составляет 2 МПа. Использование данной продукции целесообразно для обустройства теплых полов, обогреве теплиц, горячего водоснабжения, при монтаже отопительной магистрали в квартирах с центральным отоплением.
Трубы PN-25
Являются наилучшими для обустройства систем отопления в частном доме. Благодаря двухслойному исполнению и наличию алюминиевого или стекловолокнистого армирования между слоями, обладает повышенными эксплуатационными характеристиками. Такие изделия способны выдержать постоянную температуру наполнителя до 95 градусов, имеют улучшенные прочностные характеристики, высокие теплоизоляционные свойства. Внешний диаметр труб PN-25 варьируется от 21,2 до 77,9 мм, внутренний – от 13,5 до 50 мм. Форма выпуска стандартна – отрезки по 4 м.
Внутренний армирующий слой снижает коэффициент расширения трубопровода, что уменьшает деформационные микроповреждения полипропилена и увеличивает срок службы изделия.
Подбор оптимальной схемы отопления
Для обогрева жилища чаще всего используются следующие схемы, как установить котел отопления в частном доме:
- Однотрубные. Один коллектор обеспечивает все радиаторы. Он играет роль и подачи, и обратки, так как прокладывается замкнутым контуром рядом со всеми батареями.
- Двухтрубная. В этом случае применяется отдельная обратка и подача.
Чтобы выбрать наиболее оптимальную схему установки котла отопления в частном доме, рекомендуется проконсультироваться со специалистом. Однако в любом случае, двухтрубная система является более прогрессивным решением вопроса какая схема отопления лучше для частного дома. Хотя на первый взгляд может показаться, что однотрубная система позволяет сэкономить на материале, однако практика показывает, что такие системы и дороже, и сложнее.
Важно понимать, что внутри однотрубной системы остывание воды происходит намного быстрее: в результате более дальние радиаторы приходится оснащать большим числом секций. Также у раздающего коллектора должен быть достаточный диаметр, превосходящий линии двухтрубной разводки
Кроме того, в данной схеме существует серьезное затруднение при организации автоматического управления из-за влияния радиаторов друг на друга.
Небольшие строения типа дач, где число радиаторов не превышает 5, можно без опасения оснащать однотрубной горизонтальной схемой системы отопления частного дома своими руками (ее еще называют «ленинградкой»). Если число батарей увеличить, будут наблюдаться сбои в ее функционировании. Еще одно применение подобной развязки – однотрубные вертикальные стояки в двухэтажных коттеджах. Подобные схемы встречаются довольно часто и работают без сбоев.
Двухтрубная развязка обеспечивает доставку на все батареи теплоносителя одинаковой температуры. Это позволяет отказаться от наращивания секций. Наличие подающей и обратной трубы создает оптимальные условия для внедрения автоматического управления радиаторами, для чего используются термостатические вентили. В этом случае можно брать трубы меньшего диаметра и более простые схемы.
Какие бывают схемы отопления частного дома двухтрубного типа:
- Тупиковыми. В этом случае трубопровод состоит из отдельных ветвей, внутри которых используется встречное движение теплоносителя.
- Попутными двухтрубными. Здесь обратка выполняет роль продолжения подачи, что обеспечивает кольцевое движение теплоносителя внутри схемы.
- Лучевыми. Наиболее дорогостоящие схемы, где каждый радиатор имеет отдельно проложенную скрытым способом (в полу) линию от коллектора.
Если при укладке горизонтальных магистралей большого диаметра использовать уклон 3-5 мм/м, то будет достигнут гравитационный способ работы системы, и циркуляционные насосы можно не применять. Благодаря этому достигается полная энергетическая независимость системы. Этот принцип можно применять как однотрубных, так и двухтрубных схемах: главное – создать условия для самотечной циркуляции теплоносителя.
В открытых отопительных системах потребуется наличие в самой верхней точке расширительного бака: такой подход является обязательным при обустройстве самотечных контуров. Однако обратная труба рядом с котлом может быть оснащена мембранным расширителем, что позволит сделать систему закрытой, работающей в условиях избыточного давления. Такой подход считается более современным, и чаще всего используется в системах принудительного типа.
Особого упоминания при исследовании, какую схему отопления выбрать для частного дома, заслуживают теплые полы. Стоит такая система довольно дорого, так как требует укладки в стяжку нескольких сотен метров трубопровода: это позволяет обеспечить каждую комнату отдельным нагревающим водяным контуром. Трубы коммутируются на распределительном коллекторе, который имеет смесительный узел и собственный циркуляционный насос. В результате помещения прогреваются очень равномерно и экономично, в комфортной для людей форме. Подобный тип отопления может применяться в различных жилых помещениях.
Полипропиленовые трубы — это новые возможности
Изделия из ППР обладают оптимальными техническими характеристиками. Они открывают новые возможности для обладателей загородного жилья, где питание системы отопления осуществляется от котлов. Их применение позволяет снизить трудоемкость монтажа. Этот вариант не только выгодный в экономическом плане, но и надежный.
Каждый человек по своему понимает слово комфорт, но тепло необходимо всем. Обеспечить им свой дом можно без больших капитальных и временных затрат, использую полипропиленовые трубы, а осведомленность в вопросах отопления позволит принять правильное решение.
Источник
https://youtube.com/watch?v=V0khsflZMGg
Нюансы монтажа труб из полипропилена
Как правильно выполнить монтаж отопительной системы из полипропилена в частном доме?
В непосредственной близости от котла вся арматура и трубы устанавливаются только из металла. Кран из пластика нельзя устанавливать, так как он придет в негодность слишком быстро и станет протекать. Рекомендуется размещение бронзового крана и резьбового переходника, а за ними – трубопровода из полипропилена.
Подключение к котлу трубопровода следует делать через соединение «американкой». Краны из пластика возле отводов-тройников ставить не рекомендуется, так как это делает уязвимым весь узел: при выходе крана из строя потребуется замена и крана, и фитинга.
Соединение “американкой”
Перед тем как заняться домашним отоплением следует составить план дома, показав на нем каждый элемент. Ко всем элементам системы должен быть предусмотрен беспрепятственный доступ на случай возможного ремонта, замены или отключения.
На горизонтальных участках требуется установка грязевого фильтра, а с обеих его сторон – отсекающих кранов, исключающих необходимость слива воды из контура.
Между рядом расположенными трубами должно выдерживаться расстояние не менее 5 см. Трубы закрепляются на стене с шагом крепления, зависящим от диаметра и типа изделия.
Если вы сами собираете отопительную систему из полипропилена, следует учесть важнейшую особенность ПП-изделий: способность материала увеличивать длину до 15%. При нагревании протяженность контура может увеличиться, что приведет к его деформации. Поэтому для каждого участка длиной более пяти метров требуется установка компенсатора. Он изготавливается в форме буквы «П» из отводов либо используют готовую петлю.
В связи с термическим расширением, большинство опор необходимо делать подвижными. При установке компенсатора П-образной формы с обеих сторон требуется крепление с помощью подвижных опор.
Компенсаторы нужно устанавливать петлей вниз во избежание завоздушивания системы.
Виды водяных систем отопления в частном доме
Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.
Радиаторные
Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.
Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.
Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.
Теплый пол
Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.
Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах, где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.
Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.
Плинтусные
Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?
Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.
Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.
Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.
Электрическое отопление
Отапливать дома при помощи электричества можно не только путем устройства водяной системы. Использовать электроэнергию для прямого нагрева комнат будет более правильно и выгодно. Вариантов устройства электрического отопления существует два:
- электроконвекторы;
- система теплого пола;
- инфракрасные длинноволновые обогреватели.
Отопление электроконвекторами
Электрические конвекторы менее выгодны по сравнению с водяным отоплением, использующим в качестве энергоносителя газ. Однако, по сравнению с другими вариантами их применение будет экономически эффективным.
Кроме того, устанавливать такие приборы гораздо быстрее, чем водяные радиаторы, при этом не требуется никаких труб – только провода и способная выдержать требуемую мощность электросеть.
«Теплые полы»
Применение теплых полов позволит даже в самое холодное время года не пользоваться домашней обувью. Их преимуществом по сравнению с конвекторами является более равномерный нагрев комнат.
Однако основным источником тепла «теплые полы» делать нельзя – а вот в качестве дополнительного отопления лучше варианта не найти.
Использование инфракрасных обогревателей
Практически единственными недостатками применения инфракрасного излучения для нагрева частного дома можно назвать дискомфорт, вызываемый светящейся панелью, и невысокую точность регулирования мощности. В то же время среди его достоинств имеется:
- высокая скорость нагрева;
- повышение температуры не воздуха, а предметов интерьера;
- полная автоматизация процесса работы оборудования.
Отопление с естественной циркуляцией
Особенностью системы отопления с естественной циркуляцией двухэтажного дома является отсутствие насоса, создающего давление в трубах. Движение воды обеспечивается законами гидравлики и термодинамики, для чего трубы устанавливают под определенным углом друг к другу на заданной высоте. Хоть эта система и обладает несколько меньшей тепловой эффективностью, она является полностью автономной, то есть не зависит от электропитания и не расходует дополнительную энергию.
Отопление с естественной циркуляцией двухэтажного дома может выполняться как по однотрубной, так и по двухтрубной схеме. Достоинства и недостатки этих видов подробно рассмотрены ниже. Вот несколько особенностей, о которых нужно помнить при организации любого вида естественной циркуляции:
- потребуются трубы большого диаметра, в противном случае движение воды будет затруднено;
- недопустимо использование расширительных баков закрытого типа — это влечет создание избыточного давления и самотеком система уже работать не будет;
- в качестве места расположения расширительного бака выбирают наивысшую точку трубопровода, в то время как котел располагают внизу, чаще всего — несколько ниже обратной магистрали.
При монтаже системы с естественной циркуляцией в двухэтажном доме неизбежен значительный перерасход материалов и снижение теплоотдачи. Подобные сложности оправданы лишь в одном случае — когда слишком велик риск перебое с электроэнергией в холодное время года.
Однотрубные системы отопления
Под однотрубной системой отопления двухэтажного дома понимается комплекс радиаторов, использующих для приема горячего теплоносителя и сброса остывшего одну и ту же магистраль. Это позволяет существенно экономить на материалах, однако влечет ряд недостатков:
- требуется повышенная мощность котла;
- температура воды в магистралях последовательно снижается от радиатора к радиатору;
- каждый следующий радиатор должен иметь больше секций, чем предыдущий (что является следствием предыдущего пункта).
Таким образом, реализация однотрубных схем имеет смысл лишь в регионах с относительно мягким климатом для отопления небольших домов.
Отопление «Ленинградка»
Как несложно догадаться, эта схема отопления была разработана в Советском Союзе и повсеместно внедрялась в небольших зданиях северной столицы. Основой «ленинградки» является одна общая магистраль, идущая по периметру помещений ниже уровня установки радиаторов. Патрубки врезаются в нее сверху, а для перенаправления потока теплоносителя под каждым радиатором выполняют сужение трубы или устанавливают регулирующий вентиль.
Возможна как естественная, так и принудительная циркуляция. В первом случае рекомендуется устанавливать не более четырех радиаторов, во втором — не более шести. Подключение семи-восьми радиаторов возможно лишь после точных инженерных расчетов, при большем количестве потребителей тепла система считается неэффективной.
Альтернативные виды однотрубного отопления
Дальнейшей эволюцией «ленинградки» можно считать системы с разрывами магистрали и подрадиаторными перетяжками, которые играют роль «узких мест», перенаправляя поток жидкости. Это позволяет упростить основную магистраль, избавившись от сужений и вентилей, а также располагать радиаторы вдали от зоны прокладки основных труб. При достаточной мощности нагнетающего насоса в циклах принудительной циркуляции возможно некоторое увеличение отапливаемых площадей.
