Обвязка газового котла: как это делается?

Для чего нужна обвязка

Обвязка котла – это различное оборудование, которое соединяет котел и всю отопительную систему, а также водопровод с горячей водой.

Приборы в обвязке еще и управляют отопительной системой, а именно обеспечивают:

• Фильтрацию воды, для защиты котла и труб от накипи.
• Аккумулируют и сохраняют горячую воду для ее стабильной подачи.
• Регулируют давление в трубах.
• Регулируют температуру подаваемой воды в трубы.
• Обеспечивают отведение излишнего тепла.

Так как котлы могут подключаться к одному или двум контурам, а также обладать дополнительным оборудованием, то применяют различные схемы обвязки котлов.

Схема обвязки газового котла: Обзор и инструкция +Видео

При обустройстве частного дома, особое внимание необходимо уделить монтажу системы отопления. Всё чаще сегодня устанавливают газовые котлы

От того, насколько качественное выбрано оборудование и насколько грамотно проведены работы по его установке, зависит комфортное проживание семьи.

Профессиональный монтаж подразумевает также правильную обвязку газового котла, защищающую систему отопления от неравномерных нагрузок, и обеспечивающую рациональный прогрев всех помещений в доме. Кроме того, правильная обвязка газового котла гарантирует долгий срок службы всего оборудования.

Что такое обвязка котла

Говоря об обвязке газового котла, подразумевают всю систему отопления (механизмы и сами трубы), кроме радиаторов.

Отопительное газовое оборудование при неправильной установке несет в себе опасность возгорания или взрыва. Если вы недостаточно уверены в своих способностях, доверьте обвязку газового котла специалисту.

Выделим основные функции обвязки:

• — поддерживает постоянное давления теплоносителя в отопительной системе;
• — Удаляет воздух, препятствующий циркуляции воды;
• — Очищает теплоноситель от вредных примесей, ухудшающих работу оборудования;
• — путем подключения в систему бойлера, происходит накопление горячей воды.

Элементы обвязки газового котла:

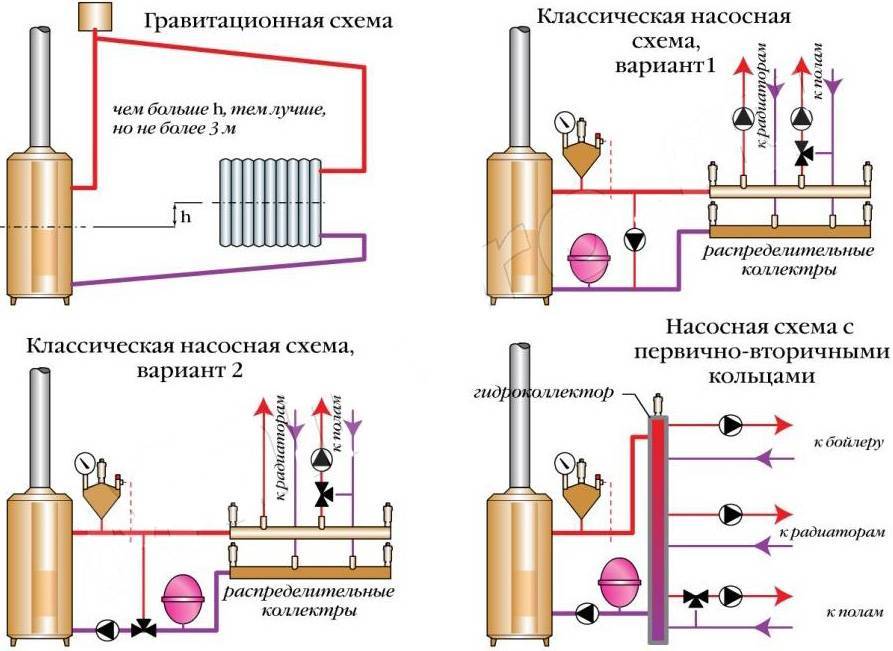

Схемы обвязки газового котла отопления

Выбор способа обвязки зависит от многих факторов: открытый или закрытый режим циркуляции, однотрубная или двухтрубная разводка сети, наличие дополнительных контуров, будут ли устанавливаться теплые полы и другое.

Выбирайте только качественное оборудование для обвязки котла. Оно обойдется вам в разы дешевле, чем постоянный ремонт системы отопления.

Обвязка газового котла с естественной циркуляцией

Считается достаточно простой, ее можно смонтировать своими руками. В этой системе теплоноситель перемещается под уклоном подачи исключительно по законам физики. Нагретая вода расширяется, становясь меньше по плотности и весу, поднимается вверх по системе. Ее место занимает холодная вода, которая тоже начинает нагреваться, таким образом происходит непрерывный процесс движения.

Обвязка котла будет стоить недорого, так как никакие дополнительные приборы докупать не нужно. Также эта система проста в эксплуатации, поломки можно устранить самостоятельно. Еще одно приятное преимущество – работа системы не зависит от электроснабжения, поэтому ей не страшны сбои в электричестве или внезапные отключения.

Гравитационную схему обвязки можно использовать только для напольных котлов. В настенных котлах принцип естественной циркуляции невозможно реализовать из-за маленького диаметра подключения и небольшого теплообменника.

В качестве приборов отопления для данной системы больше подходят чугунные радиаторы. В алюминиевых радиаторах проходное сечение меньше, что затрудняет циркуляцию жидкости.

Самый главный минус этой схемы – ее можно использовать только для дома небольшой площади до 100 кв. м. Также она подходит только для одноконтурных котлов. Многих смущают трубы над полом или потолком, спрятать их довольно таки сложно, а интерьер они уж точно не украшают.

Обвязка газового котла с принудительной циркуляцией

Такая схема обвязки также называется системой закрытого типа. Она считается более эффективной, хотя и стоит дороже. В данной системе теплоноситель движется принудительно при помощи циркуляционного насоса. Трубы имеют меньший диаметр, чем в первой системе, поэтому их легче скрыть в интерьере. Данную обвязку можно использовать как для настенных, так и для напольных котлов.

Обвязка котла при закрытом типе включает ряд обязательных элементов:

• -расширительный бачок, предназначенный для компенсации давления в системе;
• -циркуляционный насос для перекачивания теплоносителя;
• — группа безопасности котла, состоящая из корпуса, термоманометра, предохранительного клапана, воздухоотводчика.

Все установленные приборы требуют регулярного обслуживания, чтотакже делает даннуюсистему дороже.

Так как принудительное отопление является энергозависимым, нужно смонтировать его таким образом, чтобы при отключении электричества система переключалась в режим гравитационной циркуляции.

Что такое обвязка и из чего ее делают

В системе отопления две основные части — котел и радиаторы отопления или теплый пол. То что их связывает и обеспечивает безопасность — это и есть обвязка. В зависимости от типа установленного котла используются разные элементы, потому обычно рассматривают отдельно обвязку твердотопливных агрегатов без автоматики и автоматизированных (чаще — газовых) котлов. У них разные алгоритмы работы, основные — возможность нагрева ТТ котла в фазе активного горения до высоких температур и наличие/отсутствие автоматики. Это накладывает ряд ограничений и дополнительных требований, которые приходится выполнять при обвязке котла, работающего на твердом топливе.

Пример обвязки котла — сначала идет медь, потом — полимерные трубы

Что должно быть в обвязке

Для обеспечения безопасной работы отопления обвязка котла должна содержать ряд устройств. Обязательно должны быть:

• Манометр. Для контроля давления в системе.
• Автоматический воздухоотводчик. Для спуска воздуха, попавшего в систему — чтобы не образовывались пробки и не стопорилось движение теплоносителя.
• Аварийный клапан. Для сброса чрезмерного давления (подключается к системе канализации так как стравливается  некоторое количество теплоносителя).
• Расширительный бак. Необходим для компенсации теплового расширения. В системах открытого типа бак ставится в верхней точке системы и представляет собой обычную емкость. В закрытых системах отопления (обязательно с циркуляционным насосом) ставится мембранный бачок. Место установки — в обратном трубопроводе, перед входом в котел. Он может быть внутри настенного газового котла или устанавливается отдельно. При использовании котла для подготовки воды для ГВС также необходим расширительный бак в этом контуре.

• Циркуляционный насос. Обязателен к установке в системах с принудительной циркуляцией. Для повышения эффективности отопления может стоять и в системах с естественной циркуляцией (гравитационных). Ставится на подачу или обратку перед котлом до первого ответвления.

Часть этих устройств уже установлена под кожухом газового настенного котла. Обвязка такого агрегата очень проста. Для того чтобы не усложнять систему большим количеством отводов манометр, воздухоотводчик и аварийный клапан собирают в одну группу. Есть специальный корпус с тремя отводами. На него накручиваются соответствующие устройства.

Так выглядит группа безопасности

Устанавливают группу безопасности на подающем трубопроводе сразу на выходе котла. Ставят так, чтобы легко было контролировать давление и можно было вручную стравить давление в случае необходимости.

Какими трубами делать

Сегодня в системе отопления уже редко используют металлические трубы. Их все чаще заменяют на полипропилен или металлопластик. Обвязка газового котла или любого другого автоматизированного (пеллетного, на жидком топливе, электрического) возможна сразу этими видами труб.

Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котла

При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.

При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубами

Металлопластик имеет более высокую температуру эксплуатации — до 95°C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.

Нюансы обвязки

Несмотря на то, что обвязка подбирается индивидуально, есть несколько общих положений, которых нужно придерживаться:

1. Котел для схем с естественной циркуляцией отопления устанавливают ниже уровня радиаторов.
2. Основание для установки напольных агрегатов должно быть из негорючих материалов.
3. Помещения котельных оснащаются вентиляцией и освещением.
4. Обвязку котлоагрегата выполняют с включением коаксиального дымохода.
5. После сборки и установки агрегата и дымовентиляционных систем устанавливают группу безопасности: контрольный манометр, клапан для сброса давления и далее воздухоотводчик.
6. Расширительный бак устанавливают между гидрострелкой и котлоагрегатом.

Подключение настенного котла

Этот тип котлоагрегата позволяет выполнить установку на стене в кухне. Конструкционно он выполнен таким образом, что необходимая обвязка уже осуществлена заводом-изготовителем, а элементы ее поставляется в комплекте. В зависимости от разновидности агрегата, они могут быть одно или двухконтурные, поэтому число труб для обвязки может отличаться.

Обвязка настенного газового котла

Алгоритм обвязки двухконтурного газового котла:

1. Удаляют заглушки с патрубков.
2. Устанавливают сетчатый фильтр на обратке, для удаления грязи и взвешенных веществ.
3. Устанавливают фильтр очистки воды от солей жесткости, его можно установить на общем вводе водопроводной воды.
4. При обвязке настенного газового котла устанавливают запорно-регулирующую арматуру с разъемными соединениями, например, «американки».
5. Патрубки холодной воды, располагаются с левой стороны относительно центра котла, а горячей – с правой.
6. Выполняют подключение котла к газовой магистрали с привлечением аттестованного специалиста, окончательный допуск котла будет выдаваться представителем горгаза, после пробного пуска котельного оборудования.
7. При обвязке двухконтурного газового котла уплотнения резьбовых газовых соединений выполняют только паклей.
8. Устанавливают специальный фильтр на кране-отсекателе газа.
9. Котел подключают к газовой магистрали гофрированным шлангом и накидной гайки с паранитовой прокладкой.

Подключение напольного газового котла

Эта схема требует отдельного помещения для размещения котла, поскольку напольные модели крупногабаритные и зачастую имеют открытую конструкцию топки, работающую с естественной циркуляцией по газовоздушному тракту. Также в схему включают насос для циркуляции теплоносителя, особенно для обвязки двухконтурного газового котла и для многопланового уровня отопления: этажность, разные виды отопления – радиаторная и «теплый пол».

Схема для двухконтурного нагрева (отопление и ГВС) состоит из 5 труб: 1- газ, 4- водяной теплоноситель. Первая подключается к горелочному устройству шаровым краном.

Схема подключения водяного теплоносителя при обвязке напольного газового котла:

• Вход бойлера отопления;
• выход бойлера отопления;
• вход теплообменника ГВС;
• выход теплообменника ГВС.

Распределение потоков воды автоматическое, выполняется трехходовым краном, гидравлической стрелкой либо балансировочными кранами.

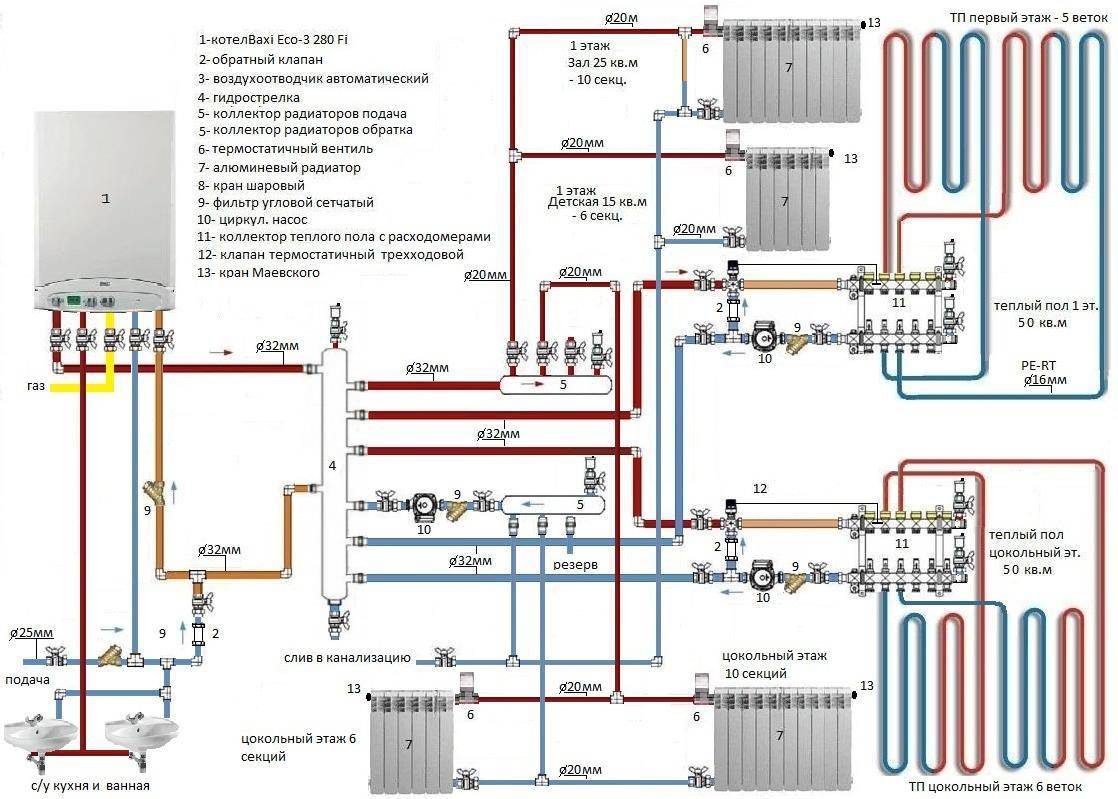

Для обвязки напольного газового котла с разветвленными сетями отопления, и большой протяженности, рекомендуется обвязывать 2 коллектора, с автономным насосом, например, один для низкотемпературного теплоносителя до 50 С системы «теплый пол», а другой до 90 С для обычных радиаторов.

Для снижения температуры коллектор может укомплектовываться смесителем или трехходовым краном с сервоприводом, установленным между подачей и обраткой на гребенке. Датчики позволяют устанавливать различную температуру в контурах.

Таким образом, для того чтобы правильно обвязать котел потребуется не только опыт монтажных работ, но и четкое выполнение государственных правил эксплуатации и требований завода-изготовителя.

Распространённые ошибки во время обвязки газового котла

Большой котёл нагревает воду быстрее, а значит, потребляет больше топлива. Это также стоит иметь в виду при покупке и подключении газового оборудования

Особое внимание уделите контролю над уровнем давления в расширительном баке. Неправильно подобранный размер бака также может негативно отразится на работе всей системы в целом. Схема обвязки двухконтурного котла — дело непростое

Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения

Схема обвязки двухконтурного котла — дело непростое. Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения.

Все больше собственников не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы обогрева, «сердцем» которых является котел – генератор тепла. Но сам по себе он работать не может. Схема обвязки котла отопления – это совокупность всех вспомогательных приборов и труб, которые соединены по определенной схеме и представляют собой единый контур.

Для чего необходима

• Обеспечение циркуляции жидкости по системе и передача тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
• Предохранение котла от перегрева, а также защита жилища от проникновения в него природного или угарного газов в случае возникновения нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
• Поддержание давления в системе на требуемом уровне (расширительный бак).
• Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему устойчиво работать в оптимальном режиме, что значительно сокращает расход топлива и дает экономию на отоплении.

Основные элементы схемы

• Генератор тепла – котел.
• Мембранный (расширительный) бак – экспансомат.
• Регулятор давления.
• Трубная магистраль.
• Запорная арматура (краны, клапана).
• Фильтр грубой очистки – «грязевик».
• Соединительные (фитинги) и крепежные элементы.

В зависимости от вида выбранного контура отопления (и котла) в ней могут быть и другие составные части.

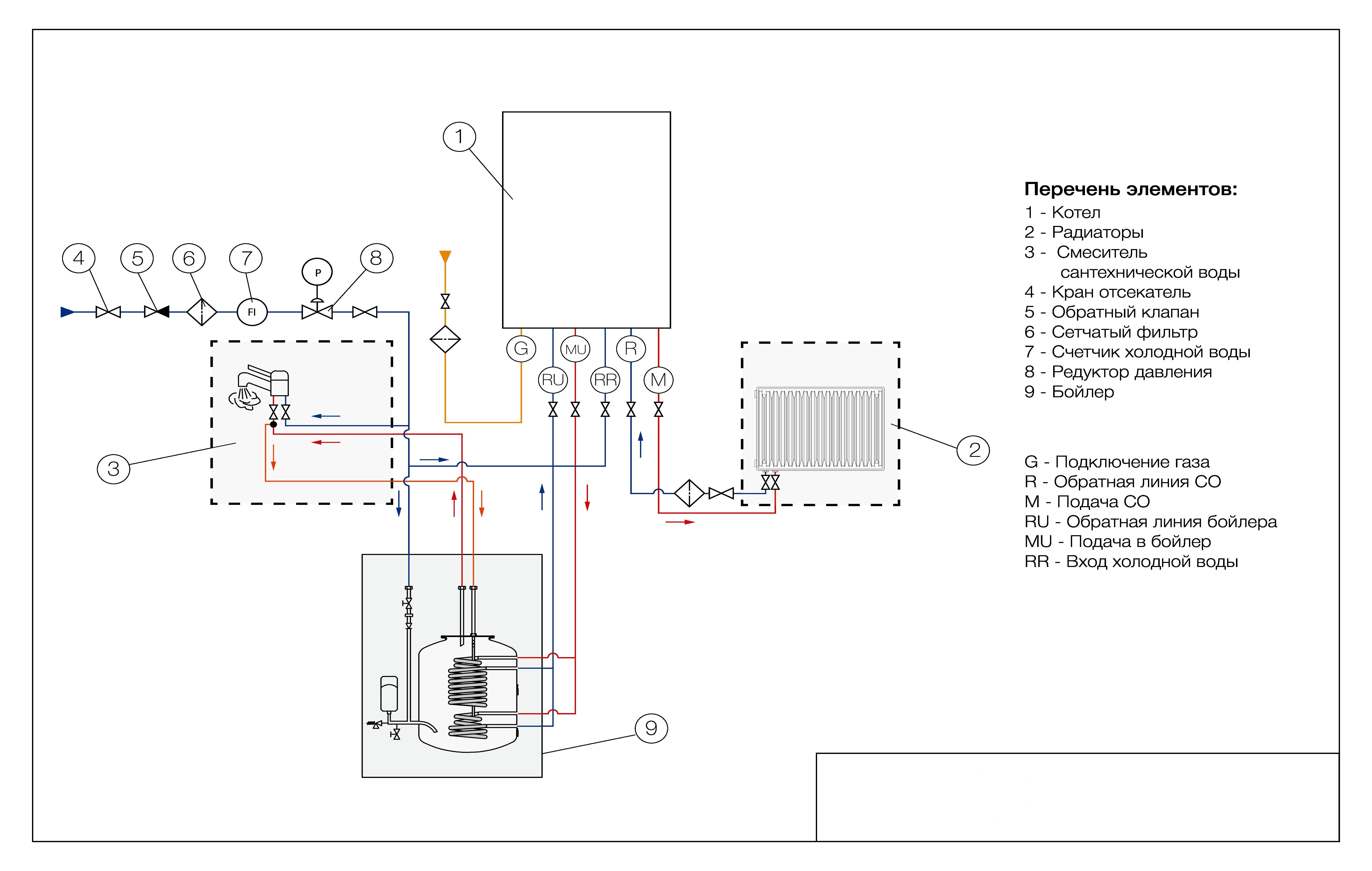

Схема обвязки двухконтурного отопительного котла, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (в том числе, и его комплектация), и условия эксплуатации, и особенности устройства системы. Но имеются и различия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются котлы, обеспечивающие и теплом, и горячей водой, рассмотрим пример классической обвязки именно двухконтурного прибора с принудительной циркуляцией теплоносителя.

Контур отопления

Вода, нагретая в теплообменнике до нужной температуры, с выхода котла «уходит» по трубам к радиаторам, которым и передает тепловую энергию. Охлажденная жидкость возвращается обратно на вход генератора тепла. Ее движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.

Между последним в цепочке радиатором и котлом устанавливается расширительный бак для компенсации возможных перепадов давления. Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).

Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.

Контур ГВС

Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.

Схема обвязки настенных котлов аналогична.

Существует и ряд других ее видов.

Гравитационная

В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).

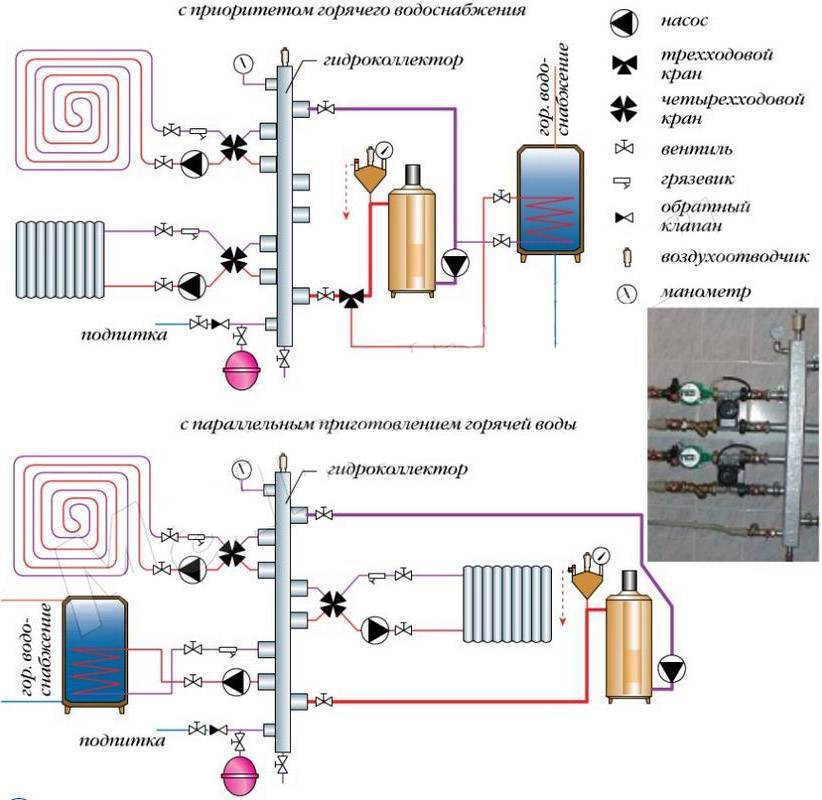

С первично-вторичными кольцами

В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».

Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.

Статьи

Особенности обвязки котлов

Стоит отметить, что данная процедура позволит вам более эффективно эксплуатировать вашу систему отопления, а также устанавливать оптимальное количество теплоотдачи от отопительных систем к помещению.

В целом, монтаж обвязки котлов отопления в частных домах или же в квартирах включает в себя несколько первичных действий, среди которых:

• Демонтажные работы устаревшей системы.
• Правильный подбор места для установки систем, установка креплений.
• Монтажные работы запорного устройства, терморегулятора, крана и отводчика воздушной массы.
• Работы по герметизации каждого соединения.
• Работы по опрессовке системы.
• Работы по подаче теплоносителей.

Следует понимать, что такие работы довольно сложные и требуют помощи квалифицированных специалистов, у которых есть все необходимое для обвязки.

Элементы обвязки

Котёл

каскадное подключение котловОднако, есть основные принципы, которые необходимо учитывать, для успешной работы этого агрегата:

• Правильно установить ёмкости для отработанного масла или дизеля.
• Обеспечить нужные условия, по требованиям техники безопасности. Ни топливо, ни котёл не должны находиться близко к легковоспламеняющимся материалам.
• Горелка подключается с помощью материалопроводом с фильтром.
• К системе можно подключить насос, что даст равномерную подачу топлива.

Для установки твёрдотопливного котла, тоже есть полезные советы, которых стоит придерживаться.

Вначале нужно соорудить фундамент. Он может быть из глины или бетона. Сверху него ложится лист железа либо асбест.
Разместить котёл ниже радиаторов

Это особенно важно, если естественная циркуляция.
Потом следует соединить его с дымоходом через дымовую трубу. Соединение должно быть герметичным, чтобы не выпускать угарный газ.
Для лучшей вентиляции помещения, советуется установить вытяжной шкаф.

Трубы

Диаметр таких труб от 16 до 63 мм. Они имеют такие достоинства:

• повышенная пластичность, которая упрощает монтаж,
• низкая теплопроводимость,
• не подвержены коррозии,
• легко ремонтируются,
• не нужен дорогостоящий инструмент для монтажа,
• хорошее поглощение шума.

Однако, как и любой материал, металлопластиковые трубы имеют некоторые недостатки:

• при механическом давлении остаётся вмятина,
• необходимо при монтаже внимательно проверять соединения на утечку.

Сначала обратим внимание на сильные стороны:

• если в них замёрзнет вода, то они не разрушаются,
• стойкие, как к кислотам, так и щелочам,
• не боятся механических повреждений,
• соединяются методом спайки, что исключает протечку со временем.

Если обратить внимание на недостатки, то будет видно следующее:

• сложно ремонтировать при повреждении,
• для монтажа понадобится дорогое оборудование,
• при высокой температуре происходит удлинение труб.

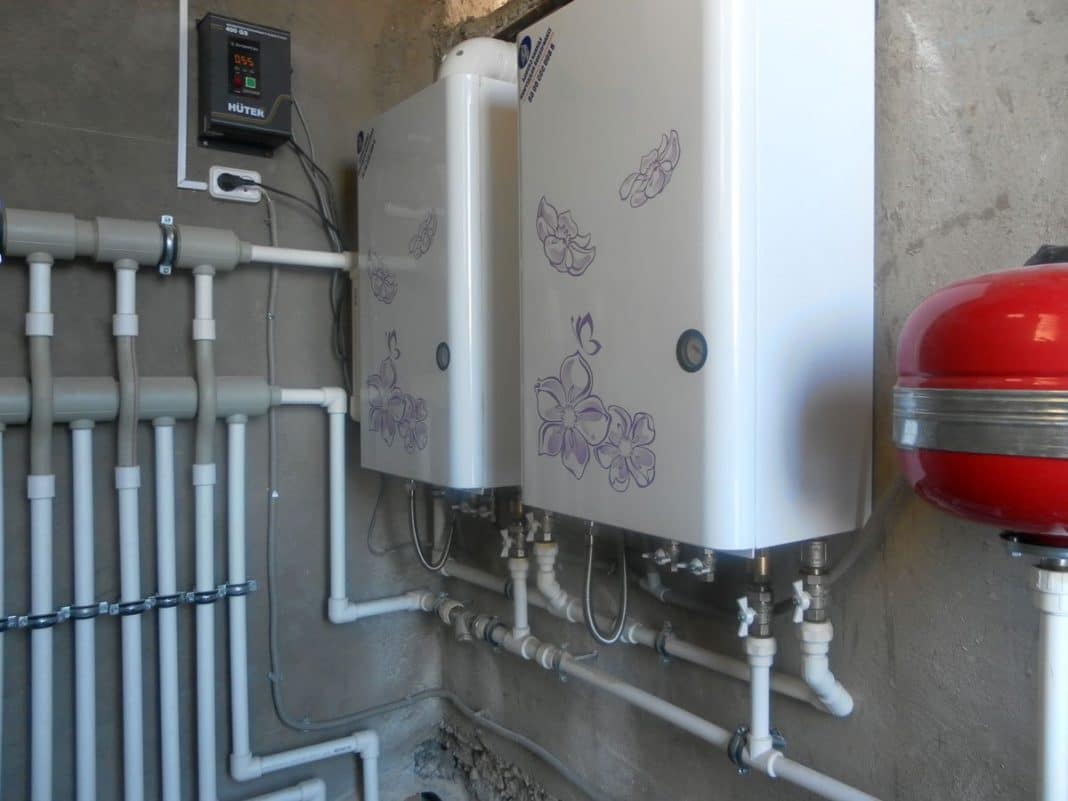

обвязка котельной с применением полипропиленовых труб

Остальные элементы обвязки

Устанавливая бак закрытого типа с мембраной, следует придерживаться нескольких принципов:

• выбрать свободное для доступа место, возле магистрали,
• монтаж производится на кронштейны и при плюсовой температуре,
• сначала подключить измерительный счётчик, а потом редуктор давления,
• на проточной трубе монтируется предохранительный клапан.

Монтаж циркуляционного насоса имеет следующие этапы:

• он ставится возле котла,
• на магистрали стоит организовать байпас, что позволит отключать насос, не нарушая работы системы,
• установка запорных кранов, фильтра и обратного клапана.

Вот некоторые советы по её установке:

• монтируется эта группа на трубу, которая выходит из котла,
• котёл должен быть ниже предохранительного клапана,
• ставится сначала манометр, затем предохранительный клапан, и потом автовоздушник.

Напольные газовые котлы с пьезорозжигом

Котлы с пьезорозжигом и напольное оборудование не относятся к мини-котельным: речь идет о нагревательных приборах, нуждающихся во внешней обвязке.

В ее состав входит:

• Насос. Для подбора производительности помпы используется формула Q=0,86R/Dt (Q — производительность в м3/час, R — тепловая мощность котла или отдельного контура, Dt — разница температур между подачей и обраткой). Чтобы система конвекционного отопления с газовыми котлами работала нормально, разница температур должна равняться 20 градусам (+75-80 градусов на подающем, и +55-60 на обратном трубопроводе). Мощность котла в 36 кВт предполагает наличие следующего разумного минимума производительности насоса — 0,86х36/20=1,548 м3/ч.
• Мембранная расширительная емкость.
• Предохранительный клапан.
• Автоматический воздушник.
• Манометр.

При установке после насоса эту дистанцию увеличивают до восьми диаметров. Такое расстояние необходимо для того, чтобы скачки давления, возникающие во время работы насоса, не снижали ресурс мембраны бака. Чтобы не появлялся конденсат, теплообменник часто оснащают дополнительным малым контуром циркуляции. Если обратная труба будет охлаждаться, внутрь нее предусмотрено добавление более горячего теплоносителя (он отбирается из подающей трубы посредством смесительного узла).

Для чего нужна обвязка

Мнение о том, что отопление состоит из котла и батарей, является ошибочным. Существуют еще элементы обвязки, некоторые из них являются обязательными. При отсутствии какого-либо элемента в контуре возникают проблемы. Представим их в виде списка:

• Расширение теплоносителя с последующим повреждением труб – такое случается при отсутствии расширительного бачка. Этот элемент является обязательным, обойтись без него нельзя;
• Отсутствует циркуляционный насос – не самая большая проблема, в некоторых системах отопления его может и не быть. Но если контур сложный и запутанный, в нем много переходов, соединений и радиаторов, то протекание теплоносителя затрудняется. Без насоса это приведет к перегреву воды в пределах котла и к недостаточной температуре отопительных приборов (холодные участки батарей);
• Повышение давления в системе до критических отметок – такое случается при отсутствии предохранительного клапана. Такие клапаны монтируются в замкнутых контурах в составе групп безопасности;
• Закупоривание отопления воздухом – ситуация возникает при отсутствии спускников воздуха. В открытых системах он выходит через расширительные бачки, а в закрытых – через ручные или автоматические спускники воздуха;
• Неравномерный прогрев отдельных контуров – проблема возникает при отсутствии коллекторов и циркуляционных насосов.

Таким образом, для того чтобы отопление работало правильно и радовало теплом, необходимо разработать схему обвязки котла.

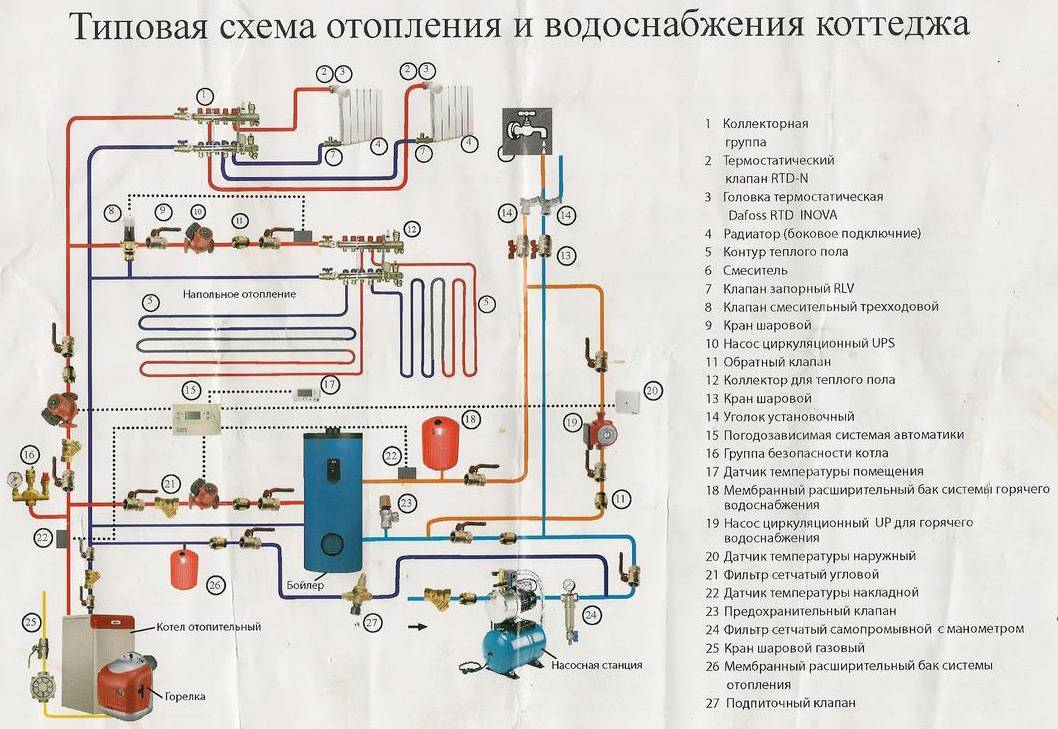

Схемы обвязки отопительных котлов

Однако у этого решения есть пара неприятных недостатков: Одновременная работа отопления и проточного водонагревателя требует большого запаса по мощности.

Таким образом, двухтрубная система обеспечивает дом теплом более равномерно. Автоматический воздухоотводчик.

И лучше, если они будут раздельными. Но даже в такой системе воздух под давлением будет создавать вибрацию и звуки, что малоприятно.

Аварийные контуры В системах принудительной циркуляции насосы зависят от электропитания, которое может отключиться. Первый вариант. Делается это, чтобы при закипании теплоносителя и возникновении аварийной ситуации, трубы не испортились и сохранили герметичность под воздействием высоких температур.

См. также: Защита проектов тэр предприятий стандарт

Обвязку котлов монтируют таким образом, чтобы по достижении теплоносителем определенной температуры направлять его по нужному циркуляционному контуру, в то время как до полного нагрева теплоноситель какое-то время циркулирует по малому технологическому контуру в небольшом объеме разогрев проходит быстрее. Оцените её. То есть, могут конечно быть различными, уже не зависят от типа котла.

Обвязка котла отопления является своеобразным дополнительным сервисным контуром, выполняющим следующие функции: Предварительный разогрев водяного теплоносителя перед подачей в контур отопления; Регулировка режима работы котла с целью получения оптимального соотношения температуры водяного теплоносителя на входе и выходе; Удаление воздушных пробок из системы; Предотвращение перегрева котла. Желательно, чтобы он был установлен на все батареи, где в этом есть необходимость. Успехов, камрады!

Элементы обвязки и их функции

Рекомендации при обвязке полипропиленом Обвязка отопления полипропиленом Пластиковые трубы получили большое распространение. Малый круг отопительной системы, продолжает функционировать как узел подмеса, предотвращающий закипание теплоносителя, и уменьшая разрыв между температурой на подаче и обратке. Этого можно избежать, если установить в схему циркуляционный насос.

Закрытая система — подключение твердотопливного котла к закрытой системе отопления, осуществляется с использованием расширительного бака мембранного типа , поддерживающего стабильные параметры давления в водяном контуре. На верхней точке устанавливается расширительный бак, труба переходит в горизонтальное направление с уклоном не менее 3 — 5 мм на погонный метр, расходится к приборам отопления. Смесительный узел или узел подмеса — смешивает горячую и остывшую воду из отопительного когтура, чтобы предотвратить закипание и уменьшить разницу между подачей и обраткой теплоносителя. Теплоноситель поочередно проходит все батареи, расставаясь по пути с частью тепловой энергии. При отключении циркуляционного насоса в систему включается контур с естественной циркуляцией, обеспечивая сброс тепла теплоносителя. Монтаж системы отопления и обвязка котла

https://youtube.com/watch?v=v3THI8nJv6g

Радиаторное подключение последовательного типа

Такой вариант возможен, если применяется конденсационный газовый котел, т.к. работа классического оборудования затруднена при температуре на обратке ниже +55 градусов. Дело в том, что охлажденный теплообменник собирает на своей поверхности конденсат. В составе продуктов сгорания газа содержатся, наряду с водой и углекислым газом, агрессивные кислоты. В таком случае появляется реальная угроза разрушения стальных или медных теплообменников.

Конденсационные котлы имеют другой принцип работы. Для сбора продуктов сгорания используется специальный теплообменник из нержавеющей стали (экономайзер). В итоге происходит дополнительная теплоотдача и увеличение КПД оборудования. Из-за этого температурный уровень обратной трубы в +30-40 градусов является оптимальным. Отопительная система состоит из двух последовательно подключенных контуров — радиаторного и внутрипольного. Обратная труба первого является подающей трубой второго.

Многотопливные котлы вместо двух котлов

Для небольших объектов теплоснабжения допускают установку котлов, конструкция которых предусматривает возможность одновременного сжигания нескольких видов топлива.

Лучше всего зарекомендовали себя пары:

• твердое топливо — электричество;
• магистральный газ — сжиженный газ;
• магистральный газ — мазут;
• жидкое топливо — электричество;
• сжиженный газ — электричество;

Первая пара наиболее распространенная и реализована во многих отечественных твердотопливных котла, когда в контур отопления вмонтированы ТЭНы с нагрузкой не менее 50 % от номинальной мощности.

Таким образом, приняв решение оборудовать котельную двумя котлами, способных  к совместной работе, пользователь однозначно выигрывает, получая более современную энергоэффективную комбинированную схему теплоснабжения.

При правильном подборе оборудования можно достичь не только минимальной себестоимости тепловой энергии, но и повысить уровень автоматизации, надежности и безопасности источника отопления.

В каких случаях необходимо установить два котла

Решение по установке второго котла возникает чаще всего в случаях, когда базовый котел не может самостоятельно нести всю тепловую нагрузку внутридомовой системы отопления. Такая схема устранят проблему дефицита мощности котельного оборудования.

Тем не менее, существуют и иные причины подключение двух котлов в одну систему отопления для обеспечения санитарной температуры   в помещении:

1. Ошибочный предварительный расчет тепловой мощности отопительных установок.
2. Увеличенная отапливаемая площадь дома.
3. Необходимость увеличения функциональных возможностей источника теплоснабжения, например, установку системы ГВС или подогрев воздуха в калориферных установках.
4. Увеличение периода автономной работы источника отопления при применении разных видов энергоносителей, например, твердое топливо днем и электроэнергии по дифтарифному учету в ночное время.
5. Недостаток запасов по основному топливу, позволяет использовать два котлоагрегата, работающих на разных видах топлива.

Особенности работы котла на твердом топливе

Эта отопительная система вырабатывает тепло за счет сжигания топлива твердого (древесина, уголь, торф, пеллеты). Отличается своими особенностями, которые непосредственно влияют на ее эффективность и безопасность:

• Инерционность. Котел твердотопливный невозможно остановить сразу. После прекращения подачи кислорода система продолжает работу, пока не закончится кислород внутри топки, либо пока топливо не прогорит. Это может привести к перегреву теплоносителя, образованию большого количества пара. Как следствие – разрушение корпуса котла или частей системы отопления.
• Конденсат. Появляется, когда котел подключен напрямую, через котловой бак проходит теплоноситель невысокой температуры. Приводит к коррозии стальных стенок топлевника. При этом, смешиваясь с пеплом, он превращается в липкую массу, которую отчистить сложно.

Схемы

Как правильно подключить котел к отопительному контуру и организовать нагрев горячей воды (если прибор используется для приготовления ГВС)?

Вот несколько примеров того, как могут быть организованы горячее водоснабжение и отопление в доме.

Простейшая схема подключения газового котла (настенного или напольного) для нужд отопления.

Здесь реализована двухтрубная тупиковая схема. Отопительные приборы подключены между розливами. Ближние из них будут пропускать основной объем теплоносителя, а дальние станут замерзать, поэтому система требует балансировки (дросселирования подводок ближних к котлу батарей).

Принципиальная схема подключения двухконтурного газового котла. Для приготовления ГВС используется отдельный теплообменник.

Подключение двухконтурного газового котла к системе отопления и водоснабжения.

Реализация ГВС предельно проста: холодная вода проходит теплообменник котла и разводится по сантехническим приборам.

Подключение двухконтурного котла к отоплению реализовано куда интереснее:

• Малый контур с циркуляцией, которую обеспечивает встроенный в котел насос, замыкает его теплообменник с гидрострелкой;
• После гидрострелки выполнена коллекторная разводка на 6 независимых контуров: 2 с классическими секционными радиаторами и 4 контура теплого пола. При этом к одной паре гребенок теплого пола подключается по 2 контура;
• Синхронизация контуров с высокой и низкой температурой обеспечена рециркуляцией теплоносителя в кольцах водяного теплого пола.

Схема с одноконтурным котлом, бойлером косвенного нагрева, конвекционным отоплением и теплым полом.

Организация ГВС в частном доме на основе одноконтурного котла. Для приготовления горячей воды используется бойлер косвенного нагрева. Теплоноситель отдает часть энергии его теплообменнику.

Низкотемпературное внутрипольное отопление и здесь реализовано схемой с трехходовым клапаном и рециркуляцией.

Летом вода циркулирует только через котел и бойлер.

Классическая гравитационная система. Гидравлический напор в ней равен перепаду высоты H между точками с равной температурой воды в теплообменнике котла и отопительных приборах.

Схема с теплоаккумулятором и твердотопливным котлом.

При растопке котел работает на полной мощности и греет воду в баке. При его простое вода циркулирует между теплоаккумулятором и отопительными приборами. Регулируемую температуру радиаторов и здесь обеспечивает трехходовой кран с термостатом: они вовлекают часть воды или антифриза с обратки на второй круг циркуляции.
