Установка и монтаж мансардных окон своими руками — вся технология проведения работ от А до Я

Конструктивные особенности элементов

Рама мансардного окна изготавливается из высококачественного клееного бруса древесины хвойных пород деревьев (чаще сосны). Готовая рама (коробка + створка) обрабатывается антисептическим раствором и покрывается несколькими слоями лака.

Снаружи на деревянные части рамы крепятся металлические накладки для лучшей защиты от воздействия неблагоприятных атмосферных воздействий. Чаще всего в качестве материала для металлических накладок используется алюминий, покрытый в заводских условиях полимерными красками, имеющими высокую светостойкость.Оклады мансардных окон несут две определяющие функции:

• Крепление рамы мансардного окна на кровлю здания;
• Эффективный отвод воды от уплотнителей оконной рамы.

Тип оклада зависит от кровельного материала: гладкого (типа жести, меди и т.п.) и волнистого (металлочерепица, профилированные листы для кровли, шифер, ондулин и т.п.). и бывает следующим:

• для гладких листов (величина волны — 0),
• для мягкой битумной черепицы (величина волн — до 8 мм),
• для кровельных материалов с высотой волны до 16 мм,
• для кровельных материалов с высотой волны до 30 мм,
• для кровельных материалов с высотой волны более 30 мм,
• для кровельных материалов с очень большой высотой волны, и т.д

Деление окладов по типам необходимо для того, чтобы мансардное окно как можно меньше выступало над поверхностью крыши. Это существенно уменьшает теплопотери.

На крыше здания оклад мансардного окна практически незаметен, так как его верхние и боковые стороны закрыты кровельным материалом.

Открытые мансардные окна на кровле из металлочерепицы

Оклад мансардного окна изготавливается в основном из алюминия, который подходит для использования на всех кровлях, за исключением кровли из меди. На такие кровли необходимо устанавливать мансардные окна с окладами из меди, т.к. электрическая пара, образующаяся в результате соприкосновения вышеназванных материалов, уничтожает их.

Фурнитура мансардного окна – это целая система запирания, включающая в себя ручку, запор, петли и т.п. На мансардных окнах различных производителей могут быть от одной до пяти точек запирания.

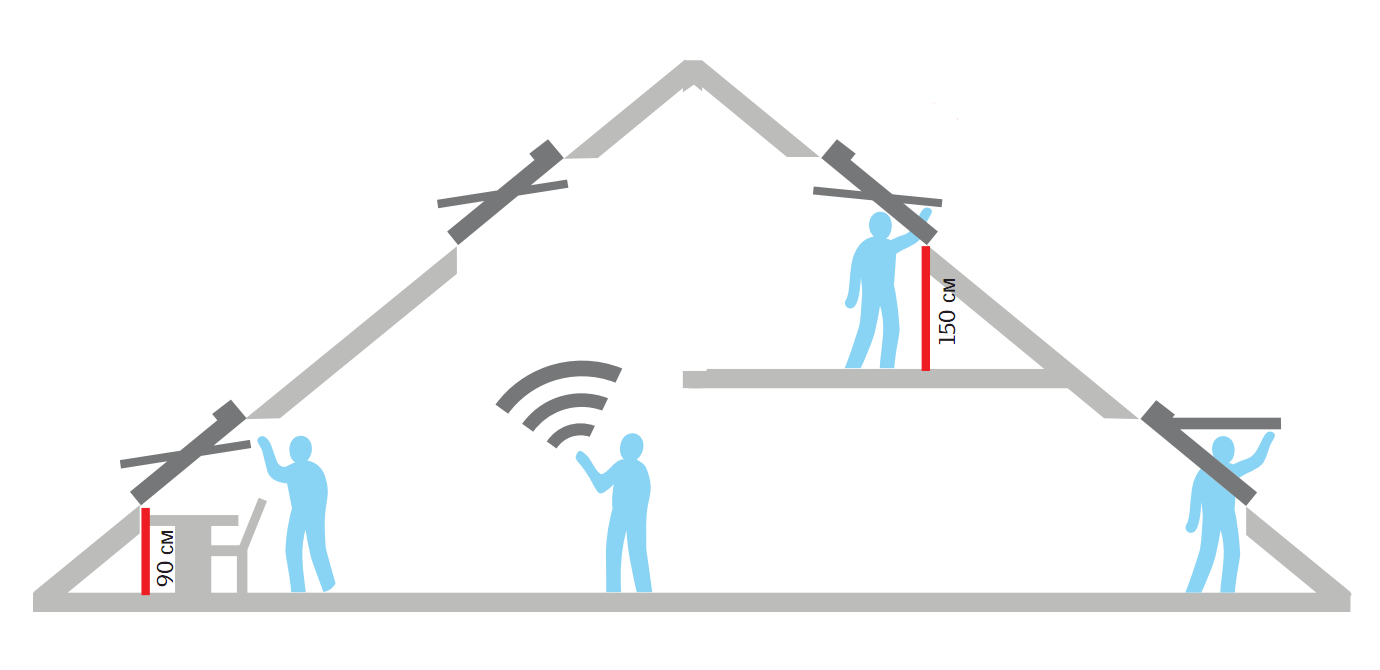

Ручка мансардного окна в разных конструкциях имеет разное положение: сверху или снизу рамы мансардного окна. Каждое из них имеет свои преимущества и недостатки.

Верхнее расположение ручки мансардного окна

Преимущества:

ручку можно достать взрослому человеку, при этом малолетние дети сделать этого не смогут, благодаря её положению на уровне 1,85 – 2,2 м от пола.

Недостатки:

• люди среднего или маленького роста не могут достать ручку для открывания окна или им придется воспользоваться дополнительными предметами для этого;
• установив ручку окна на рекомендованной высоте, выглянуть в открытое «классическое» мансардное окно можно только изрядно согнувшись.

Нижнее расположение ручки мансардного окна:

Преимущества:

ручку смогут достать взрослые маленького роста и дети, но по причине того, что нижний обрез окна расположен выше, чем у окон с верней ручкой, малолетний ребёнок до неё не сможет дотянуться, чтобы открыть мансардное окно, что может представлять опасность.

Недостатки:

если на подоконнике мансардного окна установлены предметы (цветы в горшках и т.п.), то существует постоянная вероятность их падения при попытках открытия-закрытия окон.

В современных мансардных окнах устанавливается однокамерный стеклопакет, что обусловлено его низкой теплопроводностью и высокой безопасностью по сравнению с обычным стеклом и меньшим весом по сравнению с двух-трехкамерными стеклопакетами.

Стекло, используемое в стеклопакете для мансардного окна, бывает следующих видов:

1. Флоат-стекло с толщиной не менее 4 мм;
2. Закаленное стекло;
3. Стекло «триплекс».

Для минимизации теплопотерь и устранения промерзания окна во время холодного времени года стеклопакеты мансардного окна комплектуются энергосберегающим стеклом.

Процесс проветривания комнаты в мансардном окне организован значительно лучше, чем в обычном вертикальном: поток теплого воздуха из помещения проходит над створкой мансардного окна, в то время как поток холодного воздуха с улицы проходит под ней, и потоки не соприкасаются, что увеличивает эффективность действия за небольшой промежуток времени.

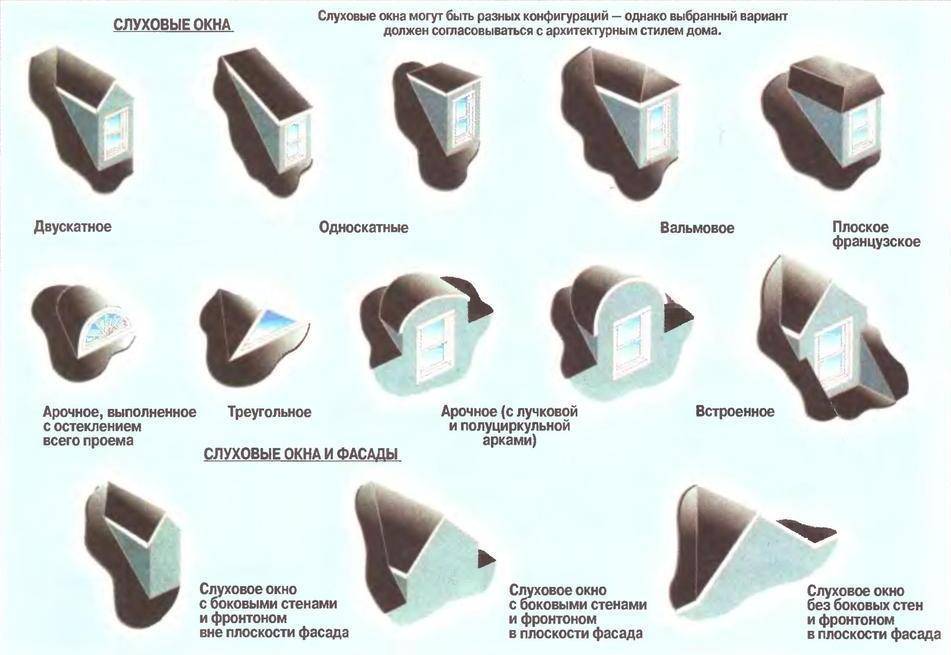

Как правильно осуществить монтаж слухового окна технология

Чтобы установить на кровле дормер двускатного типа, необходимо собрать стропильную конструкцию, для этого:

Монтаж слухового окна

• Из основания крыши выводят коньковый брус окошка, опирая его на временную подпорку;
• Из той же точки в плоскости крыши крепят опорные брусья под стропила дормера к стропилам кровли;
• В месте расхождения опорных брусьев между соседними стропилами основы устанавливают деревянную перемычку;
• От конькового бруса до плоскости основной кровли опускают стропила, закрепляя края на опорных брусьях;
• К крайним стропилам дормера крепят оконную раму, нижнюю часть которой фиксируют к перемычке между соседними стропилами основной кровли;
• В месте схождения скатов окошка и крыши крепят ендову;
• Организуют тщательную гидроизоляцию;
• Под дормер для большей надежности выставляют подпорки, опирая их на пол чердака.

Монтаж мансардных окон

(цифра 3 на фото к описанию монтажа)

Установка оконного блока выполняется в два приёма. Сначала монтируют теплоизоляционный контур, который входит в комплект для гидро- и теплоизоляции BDX 2000. Затем приступают к инсталляции рамы

Здесь важно правильно выставить зазоры, то есть отрегулировать положение поворотной створки относительно неподвижной рамы. Нужно добиться, чтобы зазоры по всему периметру были одинаковыми (уплотнительный контур упрощает эту задачу), иначе при закрывании створка будет неплотно прилегать к раме, через щели начнёт проникать тёплый пар и конденсироваться на металлических окладах. Протечки приведут к разрушению окна и отделки мансарды

Протечки приведут к разрушению окна и отделки мансарды.

1. К раме мансардного окна прикручивают монтажные пластины

2. Устанавливают теплоизоляционный контур в нижнюю половину сблокированного окна

3. В теплоизоляционный контур вкладывают оконный блок. Приступают к монтажу контура верхней части комбинированного окна

4. Предварительно устанавливают верхний оконный блок

5. Выставляют зазоры и прикручивают монтажные пластины

6. Прикручивают монтажные уголки

Для защиты мансардного окна используют специальный комплект BDX 2000. Помимо уже упомянутого теплоизоляционного контура в него входят гидроизоляционный фартуки дренажный жёлоб. К тому же на створки и раму надевают защитные накладки из алюминия с полимерным покрытием. Комплект BDX 2000 защищает окно от конденсата, образующегося в подкровельном пространстве. Все детали точно подходят к конструкции окна и не требуют подгонки на месте.

Ссылка по теме: Слуховые окна – установка своими руками (альбом фото в помощь начинающим мастерам)

Монтаж изоляции и изделий

(на фото этапы работы обозначены большой цифрой 4)

1. Дополнительно утепляют зону оконного проёма. По периметру окна прокладывают минеральную вату

2. Монтируют плиссированный гидроизоляционный фартук. Изделие крепят с помощью строительного степлера

3. В нижней части оконной комбинации восстанавливают ряд черепицы

4. Черепицу крепят к обрешётке. Саморезы закручивают через особые отверстия в плитках

5. Монтируют гофрированный фартук, защищающий нижнюю часть оконного блока и предотвращающий затекание дождевой воды под кровлю

6. Крепят алюминиевую планку, которая фиксирует гофрированный фартук и защищает оконный блок от внешних воздействий

7. Монтируют изоляционный оклад, который обеспечивает герметичное примыкание окна к кровельному покрытию и отводит дождевую воду вниз по скату и далее в водосточную систему

8, 9,10. Монтируют поперечные элементы изоляционного оклада

11. В верхней части оконной комбинации располагают дренажный жёлоб

12. Восстанавливают кровельное покрытие

13. Так выглядит готовый жёлоб

14. Утепляют откосы базальтовой ватой

15. Монтируют пароизоляционный барьер. Теперь можно приступать к отделке откосов своими руками

По указанным пошаговым рекомендациям установить мансардные окна своими руками может даже не самый опытный домашний мастер. Ниже приводим расчеты, которые позволят степень финансовых потерь, которые может понести ваша семья на покупку окон и если вы решили все таки делать монтаж окон не своими руками, а с помощью бригады то и средние расценки ее работ по демонтажу старых и установке новых.

РАСЧЕТ СТОИМОСТИ УСТАНОВКИ СБЛОКИРОВАННЫХ МАНСАРДНЫХ ОКОН VELUX (август 2012)
Наименование изделий, работ и материалов	Кол-во	Цена, руб. Стоимость, руб.
Окно М08 GGU 0073	4 шт.	18 200	72 800
Оклад М08 EDW 2000	2 шт.	7000	14 000
Оклад М08 EKW 0007	2 шт.	4300	8600
Фартук пароизоляционный ВВХ М08 0000	4 шт.	1000	4000
Комплект гидротеплоизоляции BDX M08 2000	2 шт.	2600	5200
Итого: цена изделий	104 600
МОНТАЖНЫЕ РАБОТЫ
Демонтаж кровельного покрытия	4 проёма	900	3600
Демонтаж внутренней отделки	4 проёма	350	1400
Устройство проёма	4 проёма	1400	5600
Демонтаж мансардных окон	4 проёма	1100	4400
Демонтаж окладов мансардных окон	4 проёма	550	2200
Установка мансардных окон Velux	4 проёма	2400	9600
Установка окладов (примыкание окна к кровельному покрытию)	4 проёма	550	2200
Монтаж (укладка) кровельного покрытия с примыканием к окладам	4 проёма	1100	4400
Монтаж комплекта гидротеплоизоляции BDX	4 проёма	350	1400
Монтаж пароизоляции и утепление откосов	4 проёма	2100	8400
Итого стоимость работ		31400
Дополнительные стройматериалы
Расходный материал	4 проёма	450	1800
Утеплитель (минераловатные плиты Rockwool)	2 упаковки	700	1400
Итого по строительным материалам	3200
Общая стоимость	139 200

Монтаж мансардных окон

Не пропусти!Как замерить оконный проем для установки пластикового окна?

Основные параметры, влияющие на эксплуатацию мансардных окон:

• устройство кровельного пирога;
• правильная установка;
• эксплуатация в зимний период;
• микроклимат.

Устройство кровельного пирога

В соответствии с инструкциями большинства производителей кровельных материалов, утепленный кровельный пирог должен состоять из следующих слоев (сверху вниз):

• кровельное покрытие (металлочерепица, гибкая черепица и т.д.)
• обрешетка под кровельное покрытие (сплошная или шаговая; установка мансардных окон осуществляется на этот слой)
• вентзазор (чаще всего образуется контробрешеткой над диффузионной мембраной)
• диффузионная мембрана (пропускающая пар изнутри помещения)
• деревянные стропильные ноги, утеплитель
• пароизоляция
• черновая подшивка

Подробнее — см. инструкции производителей.

Если монтаж мансардных окон осуществляется в неправильный кровельный пирог (например, отсутствует вентзазор), возникает вероятность протечек в области окон, связанных с подкровельным конденсатом.

Мансардные окна Velux, Fakro, Roto

Оптимально, чтобы установка окон, будь то окна Велюкс, Факро или Рото, осуществлялась специалистами, имеющими опыт в данном виде работ и знающими принципы устройства кровельного пирога.

При выборе подрядчика следует обращать внимание на опыт работы компании, количество сотрудников, наличие договора, гарантий. Если же Вы решили устанавливать мансардные окна своими силами или привлечь монтажников без опыта в данном виде работ, Вам необходимо ознакомиться с инструкциями, приложенными к окну и другой фирменной продукции

Если же Вы решили устанавливать мансардные окна своими силами или привлечь монтажников без опыта в данном виде работ, Вам необходимо ознакомиться с инструкциями, приложенными к окну и другой фирменной продукции.

Это важно!

Установка окон требует подготовки проема. Ширина проема для монтажа мансардного окна должна быть больше ширины окна: для Velux – на 4 — 6 см (лучше 6 см), Fakro – на 2 — 5 см (лучше 4 — 5 см), Roto – на 6 — 7 см (лучше 7 см).

Ограничение по высоте будет зависеть от формы откосов. Для откоса «раскрытой» формы (нижний откос – вертикальный, верхний – горизонтальный) расположение поперечных досок определяется при помощи уровня.

Для откоса, перпендикулярного окну, расстояние между поперечными досками должно быть на 4 — 6 см больше высоты окна (см. инструкцию по установке).

Установка оконной коробки. Оконная коробка устанавливается при помощи кронштейнов, входящих в комплект, на обрешетку / сплошное основание, на которое укладывается кровельное покрытие.

Для правильного монтажа мансардного окна оконную коробку необходимо выровнять в плоскости. Если скат не ровный, под кронштейны крепления можно устанавливать клинья, как правило, входящие в комплект.

Также нельзя допускать скоса оконной коробки от прямоугольной формы. Для этого на нее необходимо установить поворотную часть и выровнять оконную коробку по ней.

Утепление, гидроизоляция вокруг оконной коробки

Оконная коробка обычно располагается выше слоя утепления кровли, важно правильно утеплить «мостик» между утеплителем крыши и оконной коробкой

• Velux – теплоизоляционный пояс из вспененного полиэтилена
• Fakro – блоки утеплителя из шерсти овцы
• Roto – встроенный теплоизоляционный пояс из вспененного полиэтилена

При установке мансардных окон Велюкс или Факро утепление данного участка можно выполнять при помощи минваты, пенофола и других материалов (монтажную пену использовать нельзя), но это сложнее и может привести к уменьшению срока эксплуатации окна.

Гидроизоляция вокруг оконной коробки выполняется по инструкции производителя.

Установка оклада. Выполняется по инструкции производителя, отличается в зависимости от кровельного покрытия. Нельзя нарушать целостность планок оклада (например, просверлить саморезом при креплении металлочерепицы вокруг оклада).

Утепление, пароизоляция откосов

После монтажа мансардного окна важно уложить утеплитель на откосах, если этого не сделать, окно может «промерзнуть». При монтаже каркаса под откосы нельзя повреждать пароизоляцию

Полезный совет!

При установке фирменных откосов каркас не требуется, т.к. откос держится на оконной коробке в специальном пазе.

Данная статья носит информационный характер и не является руководством по монтажу мансардных окон.

Помните: профессиональная установка окон стоит дешевле, чем переустановка неправильно установленного (особенно в случаях, когда какие-либо элементы окна / оклада / кровли были повреждены).

Как рассчитать размеры окна

Исходить нужно из того, что окно должно обеспечивать достаточное естественное освещение мансардного помещения – как минимум на уровне 10%, хотя оптимальным считается значение 15–20%.

То есть для мансардной комнаты площадью 20 квадратных метров будет достаточно двух оконных проёмов габаритами 110х125 см. Разумеется, чем больше естественного свет проникает в мансарду, тем лучше, но слишком массивное окно просто не всегда удаётся смонтировать ввиду наличия ограничений, связанных с конфигурацией стропильной системы.

Обычно ширина мансардного окна как раз и подбирается в зависимости от расстояний между стропилами. Но зависимость размера окна от площади фронтона носит неявный характер, особенно если последний выкладывается из кирпича или блоков – здесь возможны практически любые варианты. Рамная конструкция фронтона накладывает на форму и размеры оконного проёма определённые ограничения, но зато изменение габаритов окна реализуется намного проще.

И ещё одно важное правило, которого придерживаются не всегда, – каждая комната мансарды, независимо от размеров, должна иметь окно

Форма самой кровли также влияет на выбор места расположения и размер оконных проёмов. Для частного дома небольших размеров мансарда обычно состоит из одной комнаты, и в этом случае окна желательно расположить напротив друг друга. А теперь поговорим о высоте их расположения. Если она ниже 1 метра, то это плохое решение с точки зрения безопасности. С другой стороны, одного метра вполне достаточно, чтобы иметь возможность смотреть, что творится снаружи, не вставая со стула, дивана или кресла – для пенсионеров такая возможность будет большим плюсом.

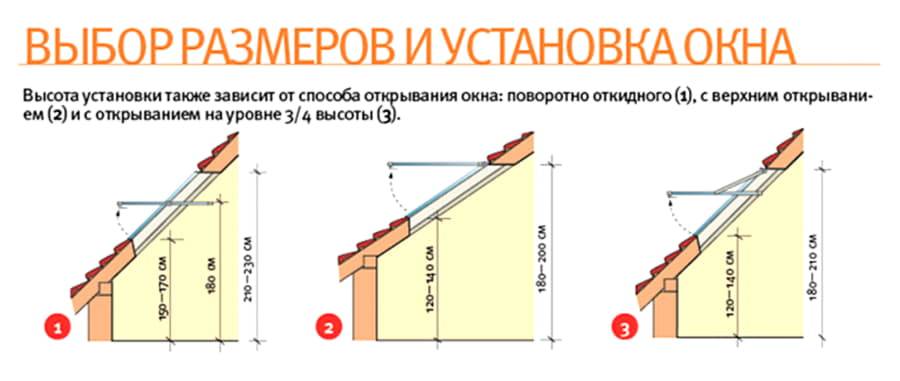

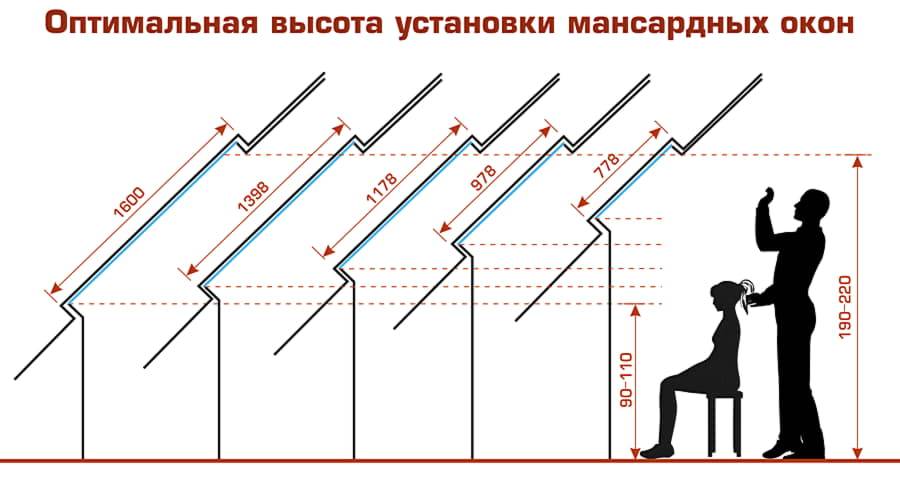

Оптимальная высота окна – 2,0-2,5 метра от пола, и если окно расположено не со стороны фронтона, а на скате, то есть под наклоном, то это означает, что для обеспечения такого условия высота рамы будет намного больше, а её расчёт нужно производить по известному правилу из школьного курса геометрии.

И вообще красиво расположить окно на фронтоне или скате кровли никто не запрещает, размеры и форму можно выбирать произвольные, главное – выполнить качественную гидроизоляцию и учесть возможные ветровые нагрузки – возможно, потребуется усиление рамной или даже стропильной конструкции.

Как вставить стеклопакет?

Перед тем как начать установку, оконный блок разбирают, вынимая из него стеклопакет. По периметру рамы нужно закрепить утеплитель, сделать это можно при помощи специального степлера для мебели. В качестве утеплителя можно использовать ватную или полистирольную плиту. После этого можно переходить к непосредственным установочным работам. В первую очередь потребуется установить монтажный брус: он используется в качестве окосячки оконного проема, к стропилам его прикручивают саморезами. Не помешает установить компенсационные бруски в окосячке: они потребуются, когда крыша начнет давать осадку. Эти элементы не нужно укреплять, поскольку они оснащаются уплотнителем и забиваются в паз. К окосячке рама крепится при помощи специальных проушин. Крепеж должен быть надежным.

Для того чтобы рама располагалась ровно, ее закрепляют на проушины, затем регулируют положение при помощи уровня и отвеса, размещают остальные крепления. Створка вешается на раму только после того, как она будет закреплена надежно в правильном положении. Створку тоже нужно настроить: это делается при помощи фурнитуры. Убедитесь, что окно нормально открывается и закрывается во всех режимах, после этого можно затягивать крепления.

Материалы

Материалом изготовления рамы мансардного окна может служить:

• алюминий;
• дерево;
• пластик (ПВХ).

Первый вариант является самым прочным. Но второй и третий обойдутся дешевле, а также не так сильно будут нагружать стропила своим весом.

Преимущества окон для мансарды

Алюминиевые

Мансардные алюминиевые окна отличает долгий срок службы (до 70–80 лет), повышенная прочность и негорючесть. Плюс они более стойки к воздействию ультрафиолета и осадков, нежели деревянные и пластиковые аналоги.

Однако оконные блоки из алюминия достаточно тяжелы, что совсем не нужно на мансарде. Дополнительный вес крыше противопоказан. Перегружать систему стропил нельзя, иначе она может не выдержать нагрузок. А профили окон для жилых помещений на мансардном этаже придется брать с тремя или четырьмя камерами, иначе они не обеспечат должную теплоизоляцию.

Если хочется поставить окна из алюминия, то делать это следует только на новый строящийся дом после тщательных предварительных расчетов. В случае с уже построенным коттеджем лучше не рисковать. И еще один момент – несовместимость алюминия и меди. При контакте (даже через стекающую дождевую воду) эти два металла будут обязательно корродировать. Если кровля медная, то от выбора алюминиевых блоков лучше сразу отказаться.

Алюминиевые окна отличаются прочностью

Деревянные

Рамы деревянных мансардных окон делаются из массива либо клееного бруса. А чтобы обеспечить должную влагостойкость, сверху древесину закрывают напыляемым полиуретановым слоем либо накладками из алюминия или пластика.

При этом брать для установки на мансарде классические блоки из дерева под покраску или лакировку не рекомендуется. Они слишком боятся воды, которой по кровле стекает в течение года немало.

Если интерьер мансарды отделан деревом, то независимо от размера мансардное окно с деревянной рамой в нем будет смотреться наиболее выигрышно. Однако любое изделие из древесины требует бережного к себе обращения. Об этом также не стоит забывать при выборе.

Деревянные окна добавляют тепла и уюта в дизайн дома

Пластиковые

Мансардные окна из пластика (металлопластика) отличает практичность, долговечность в 20–30 лет, влагоустойчивость и дешевизна. Их не требуется постоянно подкрашивать и ремонтировать, как деревянные варианты. А в сравнении с алюминиевыми аналогами они меньше стоят и обладают лучшими теплоизоляционными характеристиками при схожем весе и количестве камер.

Однако пластиковые окна горючи. Плюс в отличие от деревянных блоков, они менее красивы на вид и практически не поддаются ремонту в случае поломки. При этом выбирая дренажные насосы для грязной воды или стабилизаторы для газовых котлов, приходится анализировать массу их технических параметров. С выбором для мансардной крыши оконных конструкций по материалу все гораздо проще. Если во главу угла ставится экологичность, то стоит взять дерево. Если нужна наиболее дешевая конструкция, то лучше ПВХ не найти. А алюминий – это надежность и долговечность.

Пластиковые окна отличаются многообразием конструкций и форм

Правила создания оконного проема

Перед разбором кровли для врезки оконной рамы нужно ознакомиться с некоторыми рекомендациями. Профессиональные строители, при обустройстве проема рекомендуют следовать следующим правилам:

• Между рамой и проемом окна следует оставлять небольшой припуск шириной в несколько сантиметров. В противном случае будет очень сложно правильно установить утеплитель.
• Расстояние между кровлей и монтажным брусом должно составлять 10 см. Этот промежуток необходим для компенсации возможной усадки кровли. Если его не оставить, то оконный проем через некоторое время может «перекосить».
• При вырезании проема в гидроизоляции не нужно четко следовать размерам оконной рамы. Следует оставить нахлесты гидроизоляционного материала шириной до 25 см. В дальнейшем их нужно будет вывернуть наружу и с помощью строительного степлера закрепить на обрешетке. От излишков придется избавиться.

Не следует опасаться неплотного примыкания оконного проема и рамы. По периметру остекления в дальнейшем будет наложен гидроизоляционный фартук, исключающий проникновение влаги в помещение.

Этапы остекления

Монтаж мансардных окон проходит в несколько этапов. При этом соблюдается следующий порядок действий:

• Создание оконного проема и его подготовка к монтажу рам.
• Монтаж оконной коробки без стеклопакета.
• Укладка утеплителя и гидроизоляции.
• Установка отводящего влагу желоба над верхней линией остекления. Его можно приобрести в магазине или изготовить самостоятельно из подходящего по размерам куска гидроизоляции.
• Монтаж и крепление элементов оклада окна.
• Установка стеклопакета.
• Отделка оконной коробки изнутри с укладкой пароизоляции.
• Установка откосов.

Производители мансардных окон снабжают свою продукцию подробной инструкцией. Поэтому имея минимальные строительные можно установить окна для кровли своими руками.

Нюансы монтажа оконной коробки

Разные производители дают разные рекомендации при монтаже оконных коробок. Например, для крепления рамы в оконном проеме используются специальные монтажные кронштейны. Один производитель рекомендует снять стеклопакет перед их закреплением, а другой, напротив, советует удалять стекла, после помещения кронштейнов в посадочные места. Эти нюансы нужно учитывать.

Чтобы было проще работать с изоляцией после установки рамы, ее временно можно прикрепить с помощью степлера к верхней и нижней линии оконного проема.

Во время установки рамы нужно помнить о том, что нижние кронштейны закрепляются прочно, а верхние не закручиваются до конца. Да, рама будет люфтить в проеме, но в дальнейшем этот люфт позволит осуществить ее регулировку.

После закрепления кронштейнов нужно проверить с помощью строительного уровня горизонтальное и вертикальное положение конструкции. Если обнаруживаются отклонения, их нужно скорректировать с помощью уголков из пластика. На этом этапе будет нелишним временно установить створку окна в раму, чтобы проверить плотность ее прилегания.

Убедитесь, что расстояние между проемом и рамой с обеих сторон одинаковое. Если отклонений нет, то можно осуществить полную затяжку верхних кронштейнов и установить гидроизоляционный фартук. Теплоизоляцию можно снять с временного крепления в проеме и закрепить вдоль боковых линий на раме.

Для правильного крепления дренажного желоба в обрешетке и гидроизоляции нужно вырезать куски соответствующего размера. Желоб при креплении к обрешетке нужно обязательно заводить под гидроизоляцию и крепить под небольшим углом для обеспечения самопроизвольного отведения конденсата.

Завершение монтажа

Оклад устанавливается в полном соответствии с рекомендациями производителя окон. При этом первыми крепятся его нижние элементы, а последними верхние.

Во время подгонки оклада его части обязательно следует обязательно завести под эластичный уплотнитель.

Завершается монтаж мансардных окон установкой откосов. По окончании всех работ нужно убедиться в том, что плоскость нижнего откоса не завалена в относительно поверхности пола мансарды. Она должна располагаться перпендикулярно к нему.

Монтаж

Изделие поставляется со всеми комплектующими. При монтаже нужно придерживаться прилагающейся инструкции, так как рекомендации разных производителей могут отличаться. Но существует порядок действий одинаковый для всех.

Обобщенная инструкция по установке окна в мансарде:

На подготовленную основу из монтажного бруса до указанной глубины устанавливается рама. Регулируется нижний край и закрепляется на крепежные кронштейны. Верхний край до конца не закручивается. Вставляется створка и в закрытом положении проверяется на наличие щелей. При необходимости, регулируется, и только потом накрепко затягиваются крепления верхних и нижних кронштейнов. Устанавливается стеклопакет и закрепляется штапиками. По всему периметру рамы устанавливается гидроизоляционный фартук. Вверху он заводится под дренажный желоб. Порядок гидроизоляционных работ проводится согласно инструкции изготовителя. Установка оклада. Выполняется так же по приложенной инструкции и различается в зависимости от типа кровельного покрытия. Нельзя повреждать планки оклада. От его целостности зависит срок службы изделия. Восстанавливается кровельное покрытие

После монтажа блока важно по периметру сделать пароизоляцию и утепление откосов во избежание промерзания. При укладке теплоизоляционного материала необходимо избежать «мостиков холода»

Они могут появиться если в стыках утеплителя имеются зазоры. Устанавливаются откосы. Регулируется открытие. В соответствии с инструкцией производителя подтягиваются болты для работы механизма.

Данная статья носит ознакомительный характер и не является точной инструкцией по установке.

Виды и характеристики

При выборе мансардного окна обращают внимание на тип конструкции, способ распахивания створок и материал изготовления рамы

Разнообразие по типам конструкции

В зависимости от размещения на кровле и дизайнерской задумки различают следующие виды:

• наклонные системы;
• «кукушки»;
• балконные;
• световой тоннель;
• надставки.

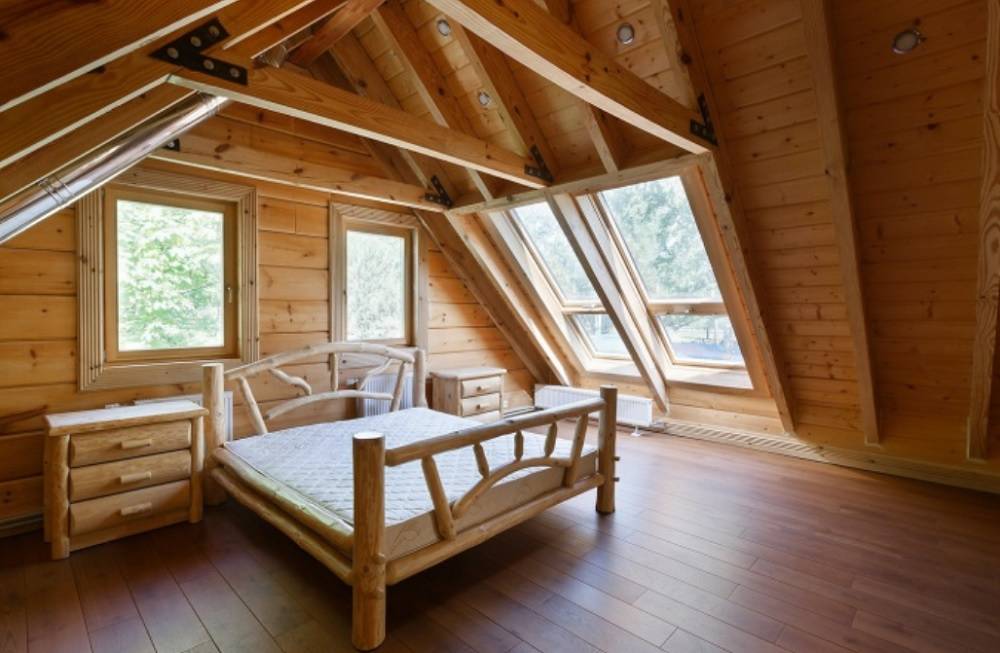

Наклонные. Стандартные системы, монтируемые на скатах кровли. Такие окна обеспечивают отличную освещенность, они просты в монтаже и практичны в использовании. Разновидность этого типа – наклонные системы с нижней вставкой. Верх конструкции открывается, а нижний профиль – глухой. При этом одна часть может размещаться под наклоном, а вторая – вертикально.

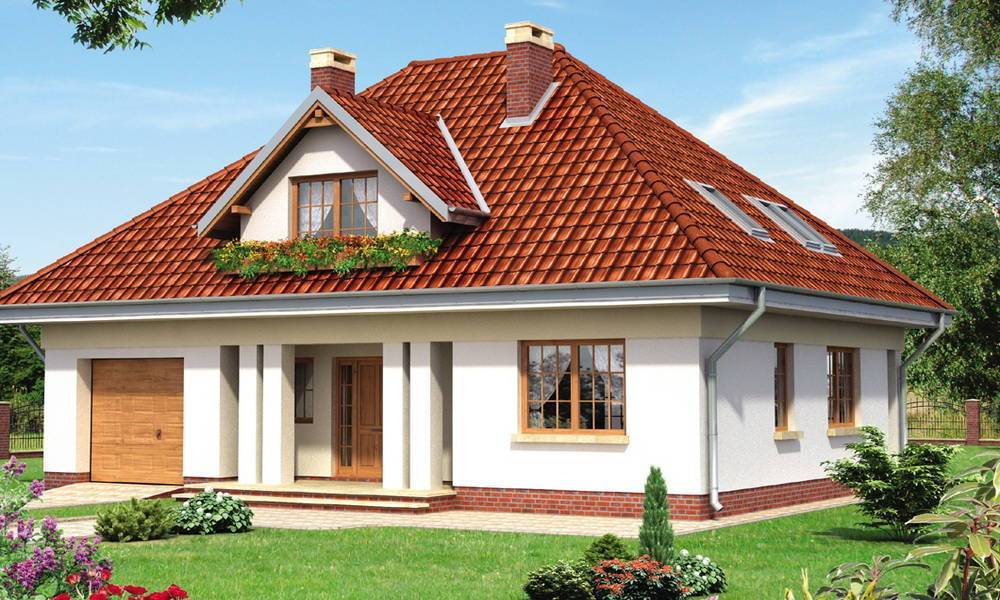

«Кукушки» или «скворечники». Окна вертикального типа устанавливают в выносных конструкциях, на скатах или во фронтонах. «Кукушки» оригинально смотрятся, но имеют некоторые минусы: плохая освещенность, трудоемкость монтажа, затрудненный сход снега.

Балконные. Комбинация наклонного и вертикального остекления. Нижняя часть окна на мансарде выполняет роль балконного парапета.

Световой тоннель. Оригинальное решение для маленьких мансард, если сверху еще размещен чердак. Светоотражающий тоннель проводит свет – на выходах установлены плафоны.

Надставки. Компактные вставки разной формы: полукруглое, круглое, треугольное окно. Как правило, их применяют в качестве дополнения и декора мансардного помещения.

Виды по способу открывания

По механизму открывания различают следующие типы окон:

1. Центральная ось. Механизм открывания расположен посередине створки, что дает возможность разворачивать окно в обе стороны. Наиболее популярная модель, практичная в эксплуатации. Разновидность системы – вариант с приподнятой осью.
2. Комбинированный механизм. В конструкции совмещены центральная и верхняя оси открывания. Первая обеспечивает двухстороннее распахивание, а за счет второго можно выставлять окно на режим проветривания (максимальный угол открытия – 45°).
3. Боковая ось. Простой вариант – мансардный люк распахивается только в одну сторону.
4. Дистанционное управление. Полуавтоматическая система, контролируемая пультом. Незаменима при высоком расположении окна.

Дорогостоящие модели оснащают датчиками дождя, дыма. При попадании на внешнее стекло капель воды окно автоматически закрывается. Такой же эффект возникает при задымленности помещения – створка распахивается для проветривания.

Классификация по материалам

Рамы мансардных окон изготовляют из ПВХ, алюминия или дерева. Для «сухих» помещений подходят любые варианты, а при обустройстве ванной комнаты лучше отказаться от древесины. Универсальный тип – металлопластиковые профили.

Особенности разных видов:

1. Деревянные: экологичность, привлекательность, создание оптимального микроклимата. Минус – восприимчивы к влаге, требуют обработки антисептическими составами.
2. Пластиковые: практичность, доступность, стойкость к погодным условиям. Минус – абсолютная герметичность блокирует естественную вентиляцию.
3. Металлические: высокие прочностные характеристики. Минус – дороговизна.
