Монтаж теплого пола под кафельную или керамическую плитку

Виды пола под плитку

В первую очередь надо разобраться, что такое теплый пол, какие есть его виды, как они монтируются. Эти сведения помогут выложить его правильно.

Теплый пол – это многослойная система, состоящая из утеплителя, нагревательного элемента, несущей цементно-песчаной стяжки и финишного покрытия.

Выделяют два вида теплого пола, подходящих для укладки керамической плитки:

• электрический;
• водяной.

Электрический

Стоит рассмотреть особенности монтажа электрического теплого пола под керамическую плитку. Это подходящая система для облицовки керамикой.

Существует два типа обогрева:

Обогрев кабелями. В первую очередь осматривается основание. Если оно без явных выбоин, то на него укладывается кабель. Основание выравнивается с помощью цементно-песчаной стяжки. Затем укладывается слой утеплителя толщиной 50-70 мм. На него – гидроизоляция. После этого монтируются нагревательные элементы, которые заливаются цементно-песчаной стяжкой или готовой смесью для теплого пола. Затем на специальный клей для теплого пола укладывается керамический гранит. Такая система «съедает» до 100 мм высоты комнаты.

Электрический кабель теплого пола, уложенный на металлическую сетку

Обогрев матами. Для их укладки нужна ровная поверхность. Любая неровность или острый скол могут вызвать нарушение изоляции проводов и впоследствии выход из строя всей системы. Если на черновом основании есть трещины или выбоины, их заделывают. Затем монтируются маты, которые соединяются в единую систему. После этого проверяется их работоспособность. На завершающем этапе на специальный клей для теплого пола укладывается керамический гранит. Толщина такого основания всего 40-50 мм, что значительно меньше, чем у аналогичной системы с кабельным обогревом.

Инфракрасные маты под плитку

Это разновидность электрического обогрева. Инфракрасный пол состоит из биметаллических или углеродных пластин, зашитых в полиэтиленовую пленку.

Установка инфракрасных матов на теплый пол

В первую очередь проверяется поверхность под укладку матов. Все неровности заделываются, или заливается выравнивающая стяжка. Затем укладывается слой теплоотражающего материла. На него монтируется сетка из стекловолокна с размером ячеек 30×30 мм.

На готовое основание раскатываются рулоны инфракрасного пола шириной 1000 мм. Затем вся система соединяется в электрическую цепь. По готовому полу на специальный клей укладывается керамический гранит.

Водяной

Он не нашел применения в квартирах. Подходит для обогрева больших площадей в частных домах и общественных зданиях.

Пример укладки полипропиленовых труб на подготовленное основание

В первую очередь выравнивается основание. Стяжка заливается по всей поверхности пола. Затем укладывается демпферная лента, на которую монтируется слой утеплителя толщиной 50-70 мм. Самый распространенный теплоизолирующий материал – это минеральная вата или пенополистирол.

На подготовленное основание монтируются трубы для горячей воды и подключаются к общей системе отопления. Сверху заливают цементно-песчаную стяжку. Можно использовать готовый наливной пол. На конечном этапе укладывается керамический гранит. Водяное отопление пола «съедает» до 150 мм высоты комнаты.

Оптимальное основание для укладки керамического гранита – это пол с электрическим подогревом. Он подходит для небольших жилых помещений, ванн, туалетов, прихожих. Технология облицовки плиткой электрического и водяного теплых полов одинаковая.

В чем преимущества теплого пола

Одно из важнейших преимуществ — уже упомянутый теплый пол. Температура в помещении поддерживается даже тогда, когда жильца нет дома, и помещение не перегревается. Температура теплого пола регулируется, может использоваться как основной и как дополнительный источник тепла, нагревая воздух во всем объеме от пола до потолка.

К другим плюсам теплого пола можно отнести следующие:

• Теплые полы гипоаллергенные, поэтому подходят для аллергиков. Теплые полы уменьшают поток воздуха, уменьшают количество пыли и упрощают ее уход. В результате воздух в частных домах с теплым полом намного чище.
• Для обогрева помещения не нужны радиаторы, которые значительно освобождают место на стенах.
• Наличие полов с подогревом увеличивает стоимость недвижимости.
• Энергоэффективность повышается, если пол с подогревом подключен к возобновляемым источникам энергии или тепловому насосу.

Процесс укладки теплого покрытия под плитку

В зависимости от толщины вашего напольного покрытия лучше выбирать тот или иной вид теплого электрического пола. Если толщина не слишком большая, то советуем для укладки выбирать нагревательные маты или инфракрасную пленку. Ниже мы расскажем об особенностях укладки покрытий обоих видов.

Как уложить теплый пол, состоящий из нагревательных матов

Что же представляют собой нагревательные маты. Это стекловолоконные армированные сетки, к котором прикрепляют экранированную секцию, обладающие такими характеристиками:

• максимальная толщина матов составляет 3 мм;
• наличие технологии соединения горячей и холодной части пола без муфт, что обеспечивает конструкции максимальную надежность;
• сетки обеспечивают проникновение материала для стяжки или клея для плитки.
• Укладка при помощи матов имеет такие особенности:
• перед процессом установки составьте специальную схему, где указывается размещение всей мебели и других предметов в комнате;
• после того как вы выбрали место для размещения терморегулятора, нужно оборудовать там распаечную коробку, сделать в стене канавки и основании пола для проводов соединения и температурного датчика.

Черновое покрытие нужно очень хорошо очистить от грязи, пыли и ненужных вещей. Чтобы связка специального клея с плиткой была надежной, сделайте его грунтовку.

Датчик следует устанавливать внутри заранее приготовленного канала, который устанавливается так:

• просчитайте его глубину так, чтобы это не мешало укладывать плитку;
• располагайте канал на одинаковом расстоянии от кабельных витков;
• канал не должен пересекаться с кабелем нагревания или находиться в непосредственной близости от него.

При необходимости, благодаря каналу можно будет сменить быстро датчик теплого пола.

Когда вы провели все предварительные работы, можно приступать и к самой укладке конструкции. Теплоизоляционные мероприятия при этом не нужны, поскольку монтаж теплоизоляции может привести к тому, что кабель перегреется и выйдет из строя.

Укладка состоит из нескольких этапов. Для начала мат нужно раскатать по специально приготовленной схеме вдоль всей площади пола методом «змейки». Для этого при раскатывании может возникнуть необходимость разрезания стекловолоконной сетки

Это делать следует очень осторожно и внимательно, стараясь не повредить кабель:

• сделайте поворот и разрежьте сетку поперек;
• разверните мат при каждом цикле укладки от одной стены к следующей. Во время разворота нужно сохранять минимальное расстояние между витками 6 см;
• возникающие препятствия нужно обходить, чтобы расстояние до кабеля ровнялось порядка 5 см;
• удалите сетку частично, если не удается обойти препятствие. Вдоль него кладут свободный кабель;
• если помещение имеет необычную форму, то сетку можно и удалить, а кабеля укладывать в произвольной форме. Сильно гнуть при этом его не рекомендуется, при этом не забывать о соблюдении расстояния 6 см как минимум между витками.

А чтобы подключить его к терморегулятору нужно порядка 4 силовых проводов, а когда не хватает холодных концов, то нужно вырезать из мата нагревательный кабель, не вынимая при этом соединительную муфту из стяжки.

Окончательный этап укладки выглядит следующим образом:

• после того как вы мат разрезали и протянули, нужно его в разрезанном виде вновь скрутить в виде рулона, открыть на нижней стороне защитную полосу клейкой ленты, а затем опять раскатать его по всей поверхности пола;
• покройте все покрытие специальным плиточным клеем слоем до 7 см. Когда он высохнет, можете укладывать плитку;
• когда нагревательный мат уложен, подключите провода к электричеству, включается при этом терморегулятор, датчик и устройство защитного выключения.

Особенности укладки электрического пола с инфракрасной пленкой

Инфракрасная пленка, которой оснащены полы такого вида, представляет собой изоляционную крайне тонкую пленку до 1 мм, в которой внутри размещен электропроводный материал.

Подготовительные мероприятия практически не отличаются от варианта укладки пола на нагревательных матах. Однако нужно не забыть уложить теплоизоляционные материалы, а только сверху уже укладывать саму инфракрасную пленку листами параллельно, нельзя при этом класть их внахлест. Далее следует установить терморегулятор и проверить систему на работоспособность.

Теперь крепим монтажную сетку, чтобы при этом саморезы не смогли повредить контакты, а потом заливаем сетку стяжкой из цемента и песка. Вновь протестируйте систему на работоспособность.

Дождитесь, пока стяжка высохнет, и уложите плитку на специальный клей, обладающий термостойкими свойствами.

Включать инфракрасный теплый пол можно практически через месяц после укладки, когда плиточный клей высохнет наверняка.

Укладка теплого пола

Теплый пол с циркуляцией воды:

1. На бетонное основание укладывается слой теплоизоляции (например, пенопласт со специальными пазами для труб).
2. Затем слой теплоотражающей пленки, на которую укладываются водопроводные трубы. Водопроводные трубы могут быть скручены, как змея, или волнистые, или закрученные, как раковина, по спирали.
3. Правильная установка труб обеспечивает равномерное распределение тепла. Перед укладкой бетона внимательно проверьте герметичность труб. Когда это будет сделано, накройте арматурную сетку и залейте выравнивающий слой бетона (толщиной не менее 30 мм, лучше 50 мм).
4. Бетоном заливают трубы, подключенные к системе горячего водоснабжения и работающие при температуре и давлении, предназначенных для использования в будущем. Это необходимо для того, чтобы в дальнейшем в бетоне не образовались трещины.
5. Пол укладывается после полного высыхания бетона (примерно через месяц).

Теплый пол с электрическим подогревом — это многослойная система, в которой разные компоненты размещены слоями:

1. На выравнивающий слой пола или черный пол накладывается теплоотталкивающий материал или теплоизоляция.
2. Затем накрывается теплый пол кабелями (с интервалом 100-200 мм) и пленкой. Предпоследний слой в зависимости от напольного покрытия — шпон / фанера (мягкие напольные покрытия — ковры, пробка, линолеум) или бетон (толщиной 20-50 мм) / гипсокартон (плитка).

Теплый пол на земле:

1. Сначала подготовьте грунтовку, тщательно утрамбовав ее по горизонтали с помощью вибрационного уплотнителя. После уплотнения грунтовка покрывается слоем гравия, гальки или крупного грунта толщиной не менее 80 мм, который утрамбовывается в почву.
2. Затем насыпьте небольшой слой песка, промойте землю и утрамбуйте,
3. Далее используйте компенсирующую ленту, которая уменьшает мостики холода, отражает тепло, служит звукоизоляционным и гидроизоляционным материалом.
4. Затем нанесите слой теплоизоляционного материала (каменная вата, пенополистирол, минеральная вата). Устанавливается скользящая прокладка, позволяющая бетону ходить под воздействием температуры и влаги, не впитываясь в теплоизоляционный материал.
5. После этого устанавливается арматурная сетка, на которую монтируются трубы теплого пола, разумеется, уже зная места в помещении, где теплый пол не нужен (душевые кабины, шкафы и прочая несъемная мебель).

Монтаж температурного датчика и термостата

Для регулирования и управления системой обогрева обязательной является установка температурного датчика и термостата. Термостат располагают в стене вблизи розетки, его функция состоит в возможности определять и регулировать нужный режим температуры. В отличие от него, температурный датчик размещается в самом полу. От термостата вертикально вниз в стене проделывается штроба. Через нее проводится гофрированная трубка, в которой и размещается температурный датчик.

Располагать датчик следует посредине между двумя витками нагревательного кабеля. Прочих элементов поблизости быть не должно. Гофрированная трубка служит защитой датчика от повреждающих воздействий, и облегчает доступ к нему в случае необходимости.

Теплоизоляция пола

Технология подготовки основания включает в себя помимо демонтажных работ и выравнивания, гидро- и теплоизоляцию:

• фиксация демпферной ленты по периметру помещения;
• укладка гидроизолирующих материалов;
• монтаж демпферной ленты между несколькими контурами;
• в качестве теплоизолятора применяются фольгированные материалы и вспененный полиэтилен, а также пенополистирольные плиты.

Очень удобным, но достаточно дорогим способом теплоизоляции является применение специальных утеплителей, имеющих каналы под укладку трубной системы.

На нижних этажах высокой результативностью обладает насыпное утепление, представленное керамзитом и пенополистирольными материалами.

Укладка теплого пола – как правильно уложить

Итак, по завершении всех прочих работ, остается непосредственно произвести установку теплого покрытия. Этот заключительный этап при монтаже теплого пола под плитку своими руками состоит в укладке и креплении нагревательного материала на подготовленную поверхность.

Если же говорить о том, как положить теплый пол под плитку в случае использования термоматов, то здесь процесс укладки легче, поскольку витки кабеля уже имеют необходимое для монтажа расположение. Всё, что требуется – это расстилка материала в соответствии со схемой и его подключение к термостату.

На этом монтаж электрического обогрева под плитку можно считать законченным. Остается только произвести заливку стяжки, после чего покрыть пол плиткой. Для стяжки заливается слой цементного раствора толщиной в 3-5 сантиметров, после чего теплый пол не подключают к сети в течение 4 недель, до полного ее высыхания. Укладка плитки производится через 2-3 дня после заливки стяжки. В случае использования термоматов обустройство стяжки не является обязательным – нагревательные маты могут сами служить основанием под плиточный клей.

Теплый пол на полистирольной основе

Полистирольная система может устанавливаться на бетонное или деревянное основание сплошного типа. На пленочную поверхность раскладываются монтажные полистирольные маты, которые соединяются при помощи замковой системы, после чего между выступами монтируются пластины из металла и укладываются трубы для перемещения теплоносителя.

Монтаж труб на полистирольные плиты

Сверху обязательно настилается полиэтиленовая пленка, и затем монтируются двухслойные ГВЛ-листы толщиной в 1 см. При использовании гладких плит на основе полистирола, нужно самостоятельно вырезать пазы при помощи специального ножа.

Если толщина монтируемых полистирольных матов недостаточная, то стыки целесообразно дополнительно промазать клеящим составом, что значительно улучшит фиксацию и сделает конструкцию более надежной.

Укладка нагревательных матов

Их монтаж осуществляется значительно проще, так как кабель уже закреплен на сетке из стекловолокна. Остается только раскатать их как пленку по обогреваемой поверхности. Мат под всем полом должен составлять единое целое, поэтому для получения нужной конфигурации ножницами надрезают стекловолокно, не затрагивая при этом нагревающий кабель.

В остальном вся схема работ остается прежней, как и при укладке кабеля. После подключения и проверки работоспособности системы можно переходить к заливке стяжки.

Более наглядно монтаж электрического теплого пола под плитку представлен на видео.

Подготовка поверхности

Технология укладки теплого пола предусматривает тщательную подготовку поверхности перед тем, как положить нагревающие элементы. Нагревательные маты или кабель можно укладывать только на чистый и выровненный пол без выступов и трещин. Возможно применение грунтовки, бетонной стяжки или наливного пола.

Теплоизоляция поверхности

Для минимизации тепловых потерь и достижения эффективного обогрева помещения при подготовке применяется теплоизоляционный слой. В зависимости от необходимой толщины утеплителя используются следующие материалы:

• пенопласт;
• пенополистирол;
• фольгированный пенофол.

На балконах, лоджиях, над неотапливаемыми помещениями или подвалами используют толстые изоляционные материалы до 100 мм (типа пенопласта и пенополистирола). Для тонкого слоя изоляции применяют фольгированный пенофол (отражающая поверхность фольги должна быть направлена наверх). Все соединения и швы герметически фиксируются фольгированным скотчем. Пол с подогревом под плитку в ванную комнату дополнительно обустраивается слоем гидроизоляции.

Пошаговая инструкция

Итак, начнем непосредственно саму укладку.

1. В первую очередь замешиваем клеевую смесь, после чего наносим ее на поверхность. Сначала разравниваем ровным шпателем, после чего зубчатым.
2. Далее укладываем плитку на ребро, и выравниваем по уровню. Отметим, что проверять необходимо во всех положениях.
3. Следующим шагом, также приспосабливаем последующие плитки. Но их уже необходимо немного отодвигать от предыдущих, оставляя небольшой зазор. Для этого обычно используются специальные крестики или системы для укладки плитки.
4. Каждую новую, уложенную плитку необходимо проверять уровнем. В течении ближайших 10 минут после укладки ее еще можно поправить и подкорректировать положение.

Кроме того, довольно важным фактором становится контроль пустот между швами, поскольку это может привести к растрескиванию самой плитки. Говоря о сроках контроля, то можно сказать, что сам клей высыхает обычно за сутки, при том, полноценная прочность покрытия наступает только спусти трое суток.

Проверка электропроводки

Электроподогрев пола под плитку предполагает большое потребление энергии. До его монтажа необходимо проверить, подойдет ли существующая проводка для новой нагрузки. Если при вычислении сечения кабеля выяснится, что диаметр жилы не соответствует требованиям, производится его замена. Запрещается подключение нагревательной системы к розетке. Наилучшим вариантом является проведение дополнительной линии электропроводки к щитку.

При проектировании электропроводки учитываются мощности бытовых электрических приборов. Если мощность потребления превышает 2 кВт, их нужно подсоединить к отдельным автоматам. Для защиты электроизоляции используется прибор УЗО, срабатывающий при номинальном токе до 30 мА. В помещениях повышенной влажности применяются заземляющие проводники, подсоединенные к большим металлическим предметам.

Расчет и выбор покрытия: теплый пол для ванной, комнаты, лоджии или балкона

В первую очередь необходимо определить, какие именно функции планируются для электрического «теплого пола» — будет ли он основным источником нагрева воздуха или только вспомогательным. В любом случае проверяется количество тепла, которое может излучать данная система при данных условиях монтажа.

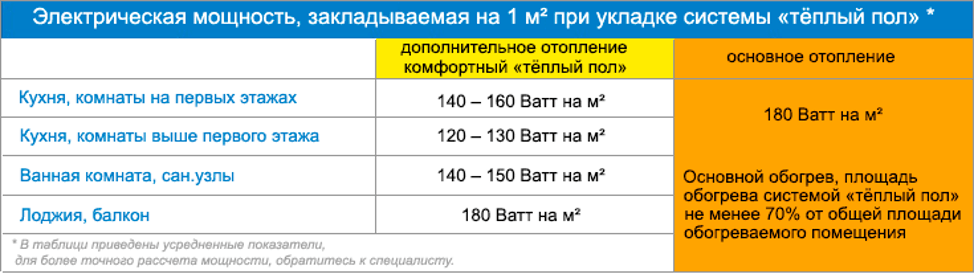

Указанные в таблице показатели – это итоговое тепловое излучение, уже прошедшее монтажный слой (стяжку, клей) и слой напольного покрытия. При этом следует учитывать, что разные материалы покрытия по-разному пропускают тепло. Кроме того, некоторые (паркет, массив дерева) плохо воспринимают нагрев свыше 26…28 градусов Цельсия.

Представить себе картину в целом поможет иллюстрация ниже.

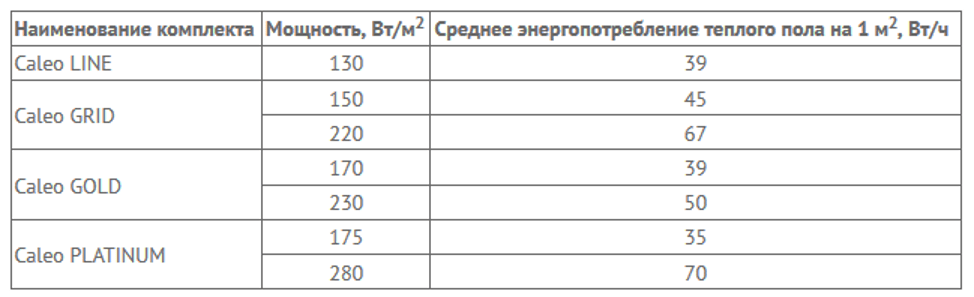

Если же брать в цифрах, то для расчета удобно использовать не стандартные данные о сопротивлении теплопередаче, а коэффициент теплопроводности материала.

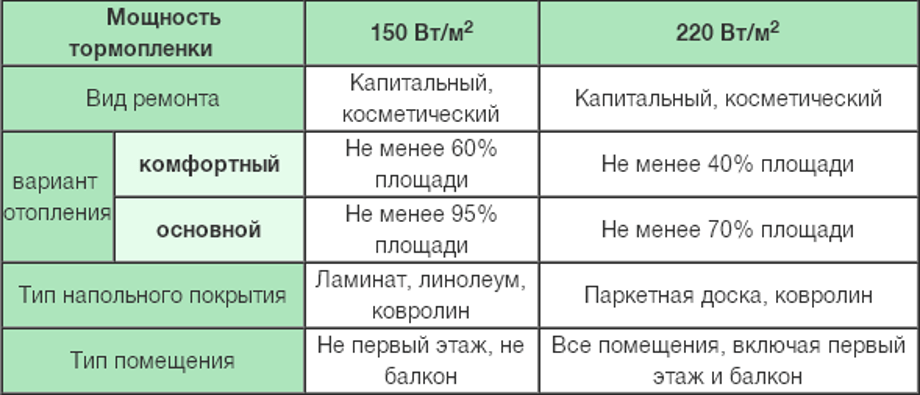

Как видно из таблицы, только при укладке керамической или каменной плитки можно не беспокоиться о потере мощности. Соответственно, при расчете данные о тепловом излучении нагревательной системы можно брать «как есть».

Если же речь идет о ламинате, ковровом покрытии и паркетной доске (именно паркетной доске, а не паркете!), следует учитывать: до потребителя дойдет только десятая доля излучаемого кабелем, матом или пленкой тепла.

Пример

Планируется уложить пленочный пол под ламинат в спальне как дополнительное отопление. Требуемая мощность излучения – 120 Вт/м.кв. Стяжки нет, теплоизоляция чернового пола достаточная, ламинат используется специальный «под теплый пол» с коэффициентом теплопроводности 0,15 (обычный ламинат имеет коэффициент 0,1, см. таблицу выше). Планируется использовать пленочный пол Caleo GOLD с мощностью 170 Вт/м.кв.

Учитывая коэффициент 0,15 для ламината, в помещение будет проникать

170х0,15=25,5 Вт с каждого квадратного метра.

Согласно стандартам, основное отопление на один квадратный метр должно давать около 100 Вт.

Следовательно, даже при недостаточном обогреве центральным отоплением дополнительные 25 Вт/кв.м. дают вполне достаточную «прибавку» по теплу.

Важно: пленочные «теплые полы» монтируют не на всю площадь помещения! Под сантехническими приборами, габаритной мебелью и техникой пленку на настилают! То же касается кабельных систем и термоматов.

Учитывая приведенный выше пример расчета и ориентируясь на минимальные потери энергии, оптимальный вид покрытия пола для напольных систем отопления – керамическая или каменная плитка.

Что нужно сделать:

Основа из песка и грунта. Обеспечивается максимальная плотность. Для этого выполняется трамбовка. Песок смачивается водой, чтобы увеличить эффективность уплотнения.
Гидроизоляция. От правильного выполнения этого этапа зависит долговечность всей системы. Используется для изоляции бетонной плиты от воздействия влаги. Допускается применение: битумного материала с направлением стыков, полиэтиленовой чёрной клеёнки с плотной поверхностью.
Слой щебня. Нет особых рекомендаций. Но не стоит делать его слишком большим. Укладывается по необходимости мелким слоем для качественного проникновения в трещины и выбоины.
Заливка бетона с армированием

Считается вторичным основанием потому очень важно сделать по технологии. Используется арматура с толщиной 8 — 10 мм

Она сплетается со стеной и оконным проёмом по принципу 20 x 20 см.

Если тёплый водяной пол монтируется на основе фундамента, тогда можно опираться только на стяжку. Но сверху добавляется новый слой гидроизоляции в виде экструдированного пенополистирола с толщиной не менее 5 см.

Поверх укладывается сетка либо армированная стяжка для удержания системы труб. В случае эксплуатации плиты на основе пазов для труб, тогда дополнительное утепление не требуется. Но допускается увеличение надёжности, благодаря слою гидроизоляции.

Подготовительный этап

Установка любой системы обогрева «теплый пол» начинается с тщательной и грамотной подготовки основания. Укладка кабеля и матов выполняется исключительно на ровную и абсолютно чистую поверхность. На стартовом этапе подготовки необходимо произвести полный демонтаж старого напольного покрытия с удалением остатков краски или лаков, пыли и загрязнений.

Затем выполняется устранение всех дефектов и неровностей, а также делается так называемая черновая стяжка пола, толщиной в пределах 3-7 см.

Выравнивание пола

Следует помнить, что цементно-песчаная стяжка сохнет примерно месяц, поэтому иногда целесообразно отдавать предпочтение самовыравнивающимся смесям.

Перед тем, как сделать стяжку на зачищенной от старых отделочных материалов и грязи поверхности, необходимо в обязательном порядке зафиксировать по периметру помещения — стандартную демпферную ленту.

Расчет материала

После составления схемы, до того, как установить теплый пол под плитку, необходимо рассчитать нужное количество материала.

Для грамотного расчета теплого пола под плитку следует учесть ряд факторов:

• Климатические условия местности. Естественно, что в холодных регионах требуется обустройство более мощной системы обогрева.
• Используется ли электрический пол в качестве основного либо дополнительного источника тепла в помещении. В первом случае мощность оборудования должна быть больше примерно в 1,5-2 раза.
• Качество утепления стен и потолка, препятствующего теплопотерям.
• Общая площадь и объем пространства, которое требуется обогреть. Здесь играют роль площадь и высота помещения, а также насколько значительная часть его занята мебелью, бытовой техникой и прочим интерьером.

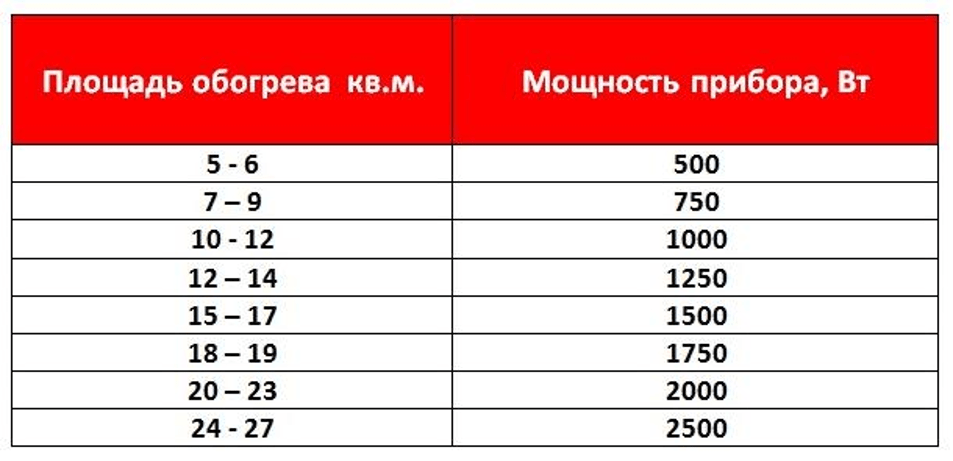

В среднем, необходимая мощность системы теплого пола на каждый квадратный метр составляет 150-180 Вт для единственного источника обогрева, 100-140 Вт для вспомогательной отопительной системы и 200-250 Вт для холодных неотапливаемых балконов и лоджий. Рассчитав общую площадь помещения, можно вычислить необходимую мощность для его обогрева. После этого, зная показатели мощности приобретаемого материала, несложно рассчитать необходимое его количество.

Так, например, если для обустройства теплого пола под плитку выбран нагревательный кабель мощностью 20 Вт на один метр, а для обогрева всего помещения требуется мощность 800 Вт, тогда легко подсчитать, что для монтажа нужен кабель длиной в 40 метров. Так же обстоит дело и при расчете количества нагревательных матов: зная мощность, можно легко подобрать необходимое их количество для обогрева помещения.

Способы монтажа

Наиболее распространено применение бетонной стяжки. Трубы под водный пол имеют значительно больший диаметр по сравнению с электрическим кабелем, спрятать их в слой плиточного клея невозможно. Кроме того, при толщине 16 мм их необходимо заливать сверху слоем не менее 30 мм.

Стяжку можно сделать тоньше, если уложить трубы в пазы, выполненные в листах из пенополистирола (рис. ниже). Для улучшения теплоотдачи трубы закрываются алюминиевыми листами.

Стяжка из пенополистирола

Таким образом решаются одновременно две задачи: утепление снизу для снижения потерь тепла и уменьшение нагрузки на перекрытие. Способ подходит для плитки, если ее приклеить к ГВЛ.
