Составляем проект
Проход трубы в бане должен осуществляться в строгом соответствии с вашим проектом. А вот уже при его составлении без знания основных нормативных требований СНиП по баням и саунам не обойтись. Поэтому информация ниже лишней точно не будет:
- минимальное расстояние, на котором должна проходить труба — 0,35 метра от конструкций из легко воспламеняющихся материалов и 0,25 метра — из трудно воспламеняющихся;
- полученный зазор следует заполнять невосприимчивыми к огню материалами — так можно значительно уменьшить потери тепла;
- проход трубы через потолок осуществляется без стыков, максимальная длина — 1 метр;
- не следует осуществлять жесткую фиксацию дымохода — под воздействием повышенных температур возможны колебания трубы и ее деформации, что грозит утечкой.
Все эти моменты обязательно должны быть отражены в проекте. В целом, его составление не должно вызвать трудности, так как в Сети хватает уже готовых вариантов, которые с минимальными изменениями можно использовать и для своего помещения. Если есть возможность проконсультироваться со специалистами, то сделайте это: это поможет вам предупредить появление некоторых ошибок в проекте. Если вы делаете печь для бани своими руками, то предусмотрите резервуар для воды: это поможет сохранить тепло и защитит от утечки дыма.
Перечень правил, согласно которым организовывается проход сэндвич трубы сквозь потолочное перекрытие
Разработка проекта будущих монтажных мероприятий проводится с обязательным учетом размеров дымоходной трубы.
Для этого существуют некоторые правила:
- При организации дымохода в бане выходящая из печи труба должна в обязательном порядке иметь значительную толщину стен, с включенным в состав конструкции изоляционным слоем (подробнее: «Как установить трубу в бане – рекомендации и способы монтажа»). Она должна обладать высотой не менее 1-го метра. Рекомендуется для изготовления применять нержавеющую сталь, благодаря ее большей теплоустойчивости, сравнительно с оцинковкой. Далее, после этого метрового участка, можно применять сэндвич трубы.
- Изоляция трубы в потолке бани является обязательным условием. При этом категорически запрещено стыковать трубы на участке прохождения сквозь потолок (прочитайте: «Как и чем сделать изоляцию трубы в бане – материалы и способы»).
- Протяженность горизонтальных участков имеет непосредственное влияние на тягу и другие технические показатели дымохода. Чем длиннее такие отрезки, тем тяга в системе слабее. Рекомендуется не использовать горизонтальные участки длиннее одного метра.
- Колена также способствуют уменьшению производительности дымоходной системы. Рекомендуемое их число в одном дымоходе – не более трех.
- Труба на участке прохождения сквозь полочное перекрытие не должна быть жестко зафиксирована. Крепление должно быть таким, чтобы это не сдерживало линейное расширение нагретой трубы.
Правила выбора длины трубы
Если труба выходит из кровли на расстоянии от 0,5 м до 1,5 м от конька крыши, то она по нормам должна возвышаться над ним на 0,5. Это экономит материал дымохода и обеспечивает наиболее эффективное отопление. В этом месте во время снегопада собирается наименьшее количество снега, что исключает протечки во время таяния. В нормах оговаривается, что полученная расчетная длина не должна быть менее 5 метров, если измерять ее от поверхности колосников до верхнего края трубы.
При выходе дымохода на поверхность в более чем 3 метра от конька, следует провести горизонтальную линию от наивысшей точки, а снизить ее на величину от 10º относительно горизонта. Выше ее и заканчивается оголовок трубы. Если рядом построены другие здания, то высоту дымохода принимают выше, чем соседние кровли. Для очень высоких соседних домов применяют правило 45º, то есть проводят под этим градусом прямую линию от соседней кровли до той, где делают дымоход, и оголовок устраивают немного выше мысленной прямой.
Подробнее об установке готовых узлов
Перед подготовкой к установке необходимо ознакомиться с небольшим сводом правил. Делать это обязательно, ведь одно из них сможет спасти вашу жизнь и здоровье:
В месте выхода трубы из печи ставится только металлическая труба без применения утеплителя, обязательно с толстыми стенами и высотой более 100 см. Объясняется это тем, что на выходе из печи слишком высокие температуры, с которыми не способна справиться ни одна минеральная вата. Свыше 100 см позволяется использовать и сэндвич-трубы;
Труба через потолок проводится только в защитной оболочке, которую просто смастерить самостоятельно;
Стыки могут быть только до или после пересечения перекрытий, но никак не в том же месте
Важно следить за этим;
Суммарная длина горизонтального участка трубопровода может быть не более 100 см;
Трубе необходимо оставить зазор у пересечения с потолком. При больших температурах она способна менять размеры и ей нужно пространство для этого.
Всегда следуйте правилам пожарной безопасности, ведь любая ошибка в таком деле может привести к необратимым последствиям!
Использовать уже готовые конструкции гораздо проще, поскольку их легче монтировать, а также они априори будут выглядеть красиво.
Для установки дымохода в бане через потолок лучше всего использовать систему «сэндвич». Узлы прохода на современном рынке можно найти абсолютно разного устройства.
За основу может быть взята как прямоугольная, так и круглая коробка, которая соединена с листом, выполняющим декоративную функцию и защиту от жара снизу.
По центру находится разъем для трубы, по диаметру которого и определяется узел.
Заводские конструкции выполняются в большинстве своем из нержавеющей стали либо из минерита. В некоторых используется прокладка термической защиты, в некоторых – нет.
Этапы установки:
- По краям отверстия в потолке оббивается теплоизоляционный слой;
- Все места, в которых устройство может соприкасаться с деревом, обкладывают негорючим материалом, одним из списка выше;
- На часть, которая находится в узле прохода, надевают конструкцию. Делается это, доводя последнюю до вырезанного в потолке отверстия. Снизу в потолке готовый узел крепится саморезами, отверстия для которых должны быть предусмотрены разработчиком;
- Сверху чердачного перекрытия прокладывается дополнительный слой теплоизоляции;
- Если чердачное помещение используется в качестве жилого, то проходную конструкцию декорируют листами из металла. Если нет – оставляют без изменения.
Как провести: монтаж
Вырез отверстия для трубы дымохода производится с помощью заранее подготовленной разметки. С помощью отвеса определяют центр размещения будущей трубы.
Информация! Для улучшения теплоизоляции дымоход лучше разместить ближе к внутренней стороне бани.
Разберем подробнее как сделать трубу в бане через потолок:
- В процессе выполнения разметки для трубы желательно пользоваться отвесом, а начинать необходимо с верхней точки, поскольку труба в бани дымохода через потолок, и через конструкцию потолка;
- Если в процессе монтажа трубы используются уже готовые конструкции, следует руководствоваться инструкциями, идущими в комплекте;
- Если же конструкция проводится без готовых промышленных узлов, предварительно производятся расчеты проходной коробки. Над местом в потолке, где планируется провести трубу, делается отверстие. Вырезая его, необходимо брать в учет отступы, требуемые правилами пожарной безопасности.
Внимание! Лучше всего, если месторасположение трубы будет рассчитано еще на этапе проектирования. Это позволит избежать ошибок и выделить необходимое расстояние для безопасного провода трубы между несущими балками перекрытия.
Узел прохода своими руками
Если в вашем городе не оказалось магазина, где можно приобрести готовый узел прохода перекрытия, его можно изготовить самостоятельно. Для выполнения работы вам понадобятся следующие материалы:
- Лист пожаробезопасного гипсокартона.
- Минерит.
- Тонкая листовая сталь.
- Лист нержавеющей стали.
- Сухая глина или керамзит.
Первым этапом является создание жестяного короба. Согнуть лист можно с помощью обычной доски, с скрепить края следует с помощью заклепок.
Определить центр прохождения трубы вам поможет отвес. Предварительно делается разметка для определения местоположения дымохода и позиции узла прохода перекрытия. Потом по точкам вырезается отверстие над трубой с учетом того, что будет использоваться термоизоляционный материал по всему диаметру. После устройства проходного отверстия в перекрытии и отделке его торцов изоляционным материалом, в нем фиксируется короб
Обратите внимание, чтобы металлические части короба нигде не соприкасались с деревянными и другими горючими конструктивными элементами перекрытия. Внутри короба можно установить пару металлических распорок из оцинкованного профиля, используемого при монтаже гипсокартона — такие распорки придадут дополнительную жесткость и помогут надежно зафиксировать трубу:
Обязательно следуйте инструкции от производителя и требованиям СНиП 41-01-2003, чтобы грамотно сделать проход трубы через потолок бани и избежать порчи и воспламенения древесины в течение долгих лет эксплуатации.
Как утеплить потолок бани? Пароизоляция потолка
Потолок из евровагонки
Как сделать потолок в бане из бревен
Как сделать проход трубы через потолок бани?
Способ установки
Установка проводится с внешней и внутренней стороны. Ряд преимуществ и недостатков есть у каждого способа установки, но выбор зависит от желаемого результата. Список плюсов и минусов поможет определиться в выборе.
Через стену
Конструкция дымохода полностью монтируется через стену, и заступает над баней, но в самой бане не занимает место.
- экономит место в бане;
- снижает риск появления пожара;
- не принесет ожогов, за счет отсутствия в парной;
- проста в установке, не нужно проводить сквозь крышу.
Недостатки:
четкость в монтаже, важно не отклоняться от размеров, соизмерить проем в стене и трубе. не предохраняет от расхода тепла, пары отходят моментально на выход; дымоход имеет достаточный нагрев; высокий ценник по сравнению с установкой трубы через крышу
Пошаговое руководство по установке
Если вы не обладаете достаточным количеством навыков в данной сфере, то лучше остановиться на строго вертикальном дымоходе с разделкой трубы на потолке бани. Производится монтаж по следующему алгоритму:
- Первым делом необходимо приобрести материалы, которые понадобятся в процессе. К ним относятся: непосредственно трубы правильного диаметра, хомуты, резиновые прокладки для гидроизоляции, керамзит, зонт, огнеупорный асбест;
- Прежде, чем установить печь, поверхность за ней шлифуется при помощи огнеупорного асбеста;
После установки печной конструкции, переходим к монтажу ппу дымохода в бане. Для этого на печной патрубок устанавливается шибер, который является первичной частью дымохода, оснащенной специальной задвижкой. Он служит для регулировки силы тяги в дымоходе. Если задвижка будет наполовину закрыта, то сократится поток проходящего воздуха, в связи с чем тепло в бане будет сохраняться дольше;
В заранее определенном месте на потолке выполняется чертеж будущего отверстия. Его диаметр должен превышать диаметр дымохода. Далее по готовому чертежу вырезается проем для трубы. Настоятельно рекомендуем вам обустроить металлический короб, при помощи которого дымоход будет врезаться в перекрытия. После того, как труба проведена через данный узел, он плотно засыпается керамзитом или укладывается базальтовой ватой. Часть потолка, наиболее приближенная к трубе, зачищается огнеупорным асбестом;
Далее по тому же принципу, что и в случае с потолком, вырезается отверстие в кровле. Для того, чтобы аккуратно провести трубу через стропильные ноги, используются отводы. Важно помнить о безопасности, поэтому если материал, которым устлана крыша, горюч, место вывода обеспечивается защитой металлическим или асбестовым листом;
Когда выведение трубы через кровлю выполнено, поверх нее необходимо прикрепить резиновый плотный уплотнитель, служащий гидроизоляцией дымохода. Уплотнитель обрабатывается огнестойким герметиком, дабы попадание влаги внутрь было полностью исключено;
Составные части дымохода необходимо устанавливать до тех пор, пока вы не достигнете нужной высоты конструкции. После этого на верхушку трубы крепится специальный зонт, который именуют «грибком», чтобы защитить ее от попадания различных атмосферных осадков, мусора и древесных веток.
Информация. Ключевая особенность качественно обустроенного дымохода состоит в том, что даже через 7-8 часов после топки бани в помещении остается жар.
Выбор
Дымоход устанавливается во избежание попадания продуктов горения в парную, а также в легкие человека. Всем известно, что это существенно может подорвать состояние даже самого здорового человека. Поэтому дымоход является одним из важнейших элементов конструкции бани.
Если говорить о материалах, используемых для его создания, то выбор здесь невелик:
- Кирпич;
- Металл;
- Керамика.
Безусловно, данные материалы можно достаточно удачно комбинировать.
Информация! Определить нарушение герметичности дымохода поможет обычная белая краска! На окрашенном дымоходе она потемнеет в местах проникновения дыма.
Некоторое время назад особой популярностью пользовались кирпичные дымоходы, поскольку это просто, удобно и дешево.
В наше время в популярности им не уступают и металлические дымоходы. Однако разберем подробнее все преимущества и недостатки каждого из типов.
Преимущества кирпичного дымохода:
- Прочность и долговечность;
- Пожарная безопасность;
- Теплоизолирующие свойства;
- Экономичность.
Недостатки кирпичного дымохода:
- При отсутствии опыта, соорудить кирпичный дымоход будет достаточно сложно, поэтому придется прибегнуть к помощи профессионалов;
- Из-за шероховатости внутренней поверхности кирпичного дымохода сажа и прочие продукты горения будут оставаться на стенках. Кирпичный дымоход придется чистить гораздо чаще;
- Так как кирпичные конструкции довольно увесистые, без фундамента не обойтись.
Далее разберем подробнее металлические дымоходы. Материалом для их изготовления используется нержавеющая сталь, поскольку она способна выдержать резкие перепады температур, а также высокую влажность, которой в бане не избежать.
Преимущества металлических дымоходов:
- Благодаря гладкой внутренней поверхности сажа не накапливается на стенках, что облегчает процесс прочистки труб;
- Простота монтажа;
- Огромный выбор готовых металлических дымоходов на рынке.
Недостатки металлических дымоходов:
- Высокая теплопроводность;
- Необходимость теплоизоляции;
- Ограничение в выборе материалов.
Информация. Наиболее популярным представителем металлических дымоходов являются сэндвич-трубы. Состоят они из внутренней и внешней трубы, на стыке которых прокладывается слой теплоизоляции. Такую конструкцию можно соорудить и своими руками, это достаточно простой процесс.
Следующие в очереди дымоходы из керамики. Они объединяют в себе достоинства и кирпичных, и металлических труб, а также практически не имеют недостатков:
- Простота монтажа;
- Низкая теплопроводность;
- Пожарная безопасность;
- Хорошая тепловая аккумуляция.
Важно! В выборе дымохода лучше отдавать предпочтение прямым конструкциям, без изгибов. Такими характеристиками обладают в основном кирпичные дымоходы.
Методы прочистки
После установки дымохода в бане через потолок нужно понять, как его правильно прочищать. Со временем на внутренних стенках скапливается сажа. Если в банных помещениях появился неприятных запах, ухудшилась тяга, значит требуется прочистка системы. Методы прочистки:
- Протопка печи определенным видом дров. Лучше использовать осину. Топить такими дровами нужно два раза за год.
- Механический способ очистки. До его проведения необходимо затянуть топочную дверцу плотной тканью, закрыть окна, двери. Мебель лучше накрыть пленкой. Очистка выполняется жесткой щеткой, скребком. Начинать следует с крыши.
Невозможно представить баню без дымохода, если печь топится дровами. Без него помещения заполнятся дымом. Дымоход собирается из отдельных элементов, которые соединяются между собой. Места соединений покрываются жаростойким герметиком, который обеспечит высокий показатель герметичности. Прежде чем покупать трубы необходимо рассчитать оптимальный диаметр. Он зависит от мощности печного оборудования.

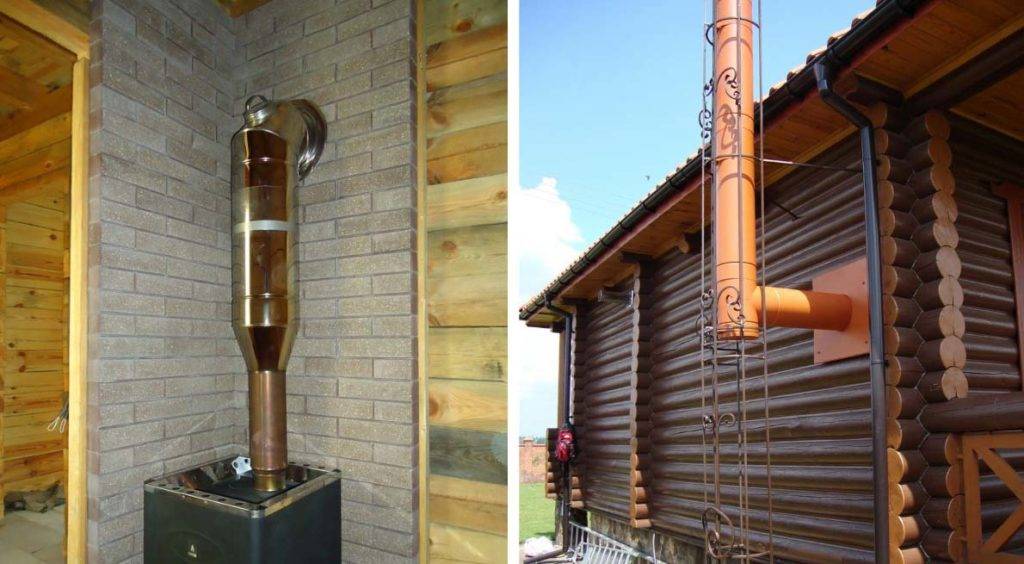

Монтаж сэндвич-дымохода через стену
При выводе дымовой тубы через стену есть два способа. Первый вариант (на фото слева) — поднять его в помещении ближе к потолку, и там вывести. Второй — сделать вывод на уровне дымового патрубка от котла. В этом случае почти весь дымоход оказывается на улице.
Как можно выводить сэндвич дымоход через стену
Предпочтительнее второй вариант — в нем имеется всего одно колено, а значит, при равных условиях, тяга будет лучше. Также при таком строении меньше шансов на образование сажных пробок.
Если выход дымового патрубка находится не сзади печи, а сверху, схема установки немного меняется — добавляется колено на 90°, далее прямой участок для прохода через стену, а далее также, как и на других схемах.
Сама печь ставится на негорючее основание, негорючим экраном закрывается стена за печкой. Проще всего закрепить на стене лист металла. Крепить можно на керамических изоляторах 2,5-3 см высоты. Между листом металла и стеной будет прослойка воздуха, так что стена будет в безопасности. Второй вариант — подложить под металл теплоизоляционный материал — например, картон из минеральной ваты. Еще вариант — лист асбеста (как на фото).
Подготовка места под установку печи и установленный в стену ППУ с куском трубы
В стене проделывают отверстие. Его размеры определяются СНиПом -расстояние от трубы до негорючих стен должно быть не менее 250 мм со всех сторон, а до горючих — 450 мм. Получается солидная дыра, особенно если говорить о стенах из горючих материалов. Есть один момент, при помощи которого можно уменьшить размеры отверстия под проход сэндвича: сделать размеры по нормам негорючих стен и обшить проем негорючим материалом.
Пример организации прохода сэндвич трубы через стену
Проем может быть круглым или квадратным, лишь бы выдерживались противопожарные нормы. Квадратные отверстия делать и обшивать проще, потому чаще делают их.
Вот так выглядит заделанный листом металла проход трубы через стену
В данное отверстие вставляется проходной узел — короб из негорючего материала. В него заводится сэндвич труба дымохода, фиксируется по центру. Все зазоры закладываются жаростойким утеплителем, дыра с двух сторон закрывается негорючим материалом. Обычно это лист металла.
Со стороны помещения вставляется проходной узел. В данном случае он из минерита, но может быть и металлический
Один важный момент: разрабатывать дымоход надо так, чтобы внутри стены не было стыка двух труб. Все стыки должны быть видимыми и обслуживаемыми.
Далее надо сделать или установить готовый опорный кронштейн, который будет держать весь вес трубы. Конструкция может отличаться в деталях, но основная идея одна — опорная площадка, которая при помощи упоров передает вес на стену.
Подобную конструкцию можно сварить из профильной трубы небольшого сечения 25*25 мм или 25*40 мм.
Как видите, к трубе, которая проходит через стену, подсоединяется тройник. В нижней части находится съемный стакан, в котором скапливается конденсат. Некоторые модели имеют внизу штуцер с небольшим краном. Это еще удобнее — не надо снимать стакан, можно подключить к штуцеру шланг, вывести его в какую-то емкость (он очень токсичен, так что сливать его возле дома не надо) и сливать простым поворотом крана.
Далее туба выводится на требуемый уровень. Так как в данном случае расстояние до конька явно будет больше чем 3 м, можно чтобы высота дымохода была немного ниже конька — не ниже, чем на 10° по отношению к горизонтальной линии, проведенной от уровня конька.
Вывести дымоход желательно выше конька
Но так как данный дом находится в низинке, для обеспечения тяги трубу подняли даже выше конька. К стене она крепилась хомутами из нержавейки, с шагом немногим более метра. На крыше поставлены растяжки из стального прута диаметром 6 мм. Для установки растяжек есть специальные хомуты «с ушками», к которым и крепятся растяжки.
Крепление растяжек к дымоходу из сэндвич туб
Еще один важный момент, про который многие забывают: в месте установки трубы, на крыше надо установить секцию снегозадержателя, иначе, по весне трубу может снести снегом (если труба не выведена в сторону фронтона, как на фото).
Понятие тяги
Нельзя допускать возникновения в дымоходе капельного конденсата, который постепенно разрушает внутреннюю поверхность канала. Особенно это случается в холодное время года, когда наблюдается значительное снижение температуры наружного воздуха. Процесс выпадения капель влаги в дымоходе также служит причиной нарушения нормальной тяги. Снижение скорости прохождения газов от продуктов горения происходит не только при внутреннем образовании конденсата, на силу тяги влияет влажность наружного воздуха, которая может иметь различные значения в зависимости от погоды. Игнорировать этот показатель поможет дефлектор, установленный над дымоходом.
Особенности вывода кирпичного
Обилием форм кирпичные дымоходы не отличаются, поскольку производятся они либо прямоугольными, либо квадратными.
Благодаря этому для того, чтобы загерметизировать стыки, можно использовать материалы, идущие в комплекте с кровельными конструкциями.
Внимание! Не следует браться за самостоятельную кладку дымохода, если вы не имеете достаточного опыта. Если же вы все-таки решили сделать дымоход своими руками, предварительно потренируйтесь – выложите хотя бы 10-20 рядов кирпичей просто на земле и без раствора.. Например компании, выпускающие кровлю из металлочерепицы, прилагают к комплекту специальные клейкие ленты с алюминием или свинцом в составе, которые используются в процессе герметизации стыков
Один из краев крепится к обрешетке, второй – у основания самого дымохода
Например компании, выпускающие кровлю из металлочерепицы, прилагают к комплекту специальные клейкие ленты с алюминием или свинцом в составе, которые используются в процессе герметизации стыков. Один из краев крепится к обрешетке, второй – у основания самого дымохода.
Далее верхний край фиксируется металлической планкой, под которой делается углубление таким образом, чтобы и планка, и лента оказались в нем.
Благодаря такой конструкции, вероятность попадания воды внутрь существенно уменьшается.
Далее стык необходимо защитить от просачивания воды, для этого подойдет термостойкий герметик.
Хорошей новостью является то, что для труб квадратных и прямоугольных форм защитный фартук можно смастерить своими руками. Понадобится лишь немного жести или лист алюминия.
Необходимо четыре части – две боковые, передняя и задняя.
Каждая из полос загибается таким образом, чтобы одна часть крепилась к обрешетке, а вторая – непосредственно к трубе.
Конструкция полностью промазывается герметиком во избежание попадания воды в потолочный пирог.
Технология обустройства кирпичного дымохода:
На первом этапе делается разметка под выход трубы на потолке и крыше
Затем выпиливается отверстие по рассчитанным размерам и, что наиболее важно, строго вертикальное;
На заранее подготовленное место печи выкладываются кирпичи, соблюдая необходимый для хорошей тяги диаметр трубы. Ширины прохода на полкирпича будет достаточно
Следует очень тщательно следить за правильностью укладки кирпичей, поскольку исправить возможности не представится – кирпичи придется демонтировать;
Рядом с потолком пространство стен расширяется, что делает всю конструкцию более устойчивой. Реализуется это за счет того, что каждый последующий ряд слегка выступает над другим;
Далее дымоход закрепляется посредством обрезных досок, которые прибиваются вплотную к распушке;
Проход снова нужно сузить по той же технологии;
Далее кладется выдра, которая служит для отвода дождевых вод. Условием кладки является то, что выдра должна начинаться от самой нижней точки кровли и продолжаться до тех пор, пока не будет выступать от самой верхней точки на два ряда;
Далее выкладывается шейка дымохода и устанавливается колпак, как защита от осадков;
Последним этапом является герметизация стыков. К данному процессу стоит отнестись максимально внимательно.
Кирпичные дымоходы относятся к ряду наиболее эффективных конструкций, однако существенным недостатком является их высокая стоимость и трудности монтажа.
На современном рынке существуют более современные, простые и недорогие конструкции.
Информация! Высота дымохода должна быть не менее 5 м!
В свою очередь, минимальный показатель высоты трубы, выступающей над кровлей, должен быть порядка:
- 50 см – над плоской кровлей;
- 50 см – над верхней точкой конька, при условии, что дымоход расположен на расстоянии не более 150 см от конька;
- Не ниже конька – если расстояние от дымоходной конструкции до конька свыше 150 см, но меньше 300 см.
Заключение
Если вы не знали, как нужно выводить трубу в бане, то предложенная пошаговая инструкция может помочь вам ликвидировать пробелы в ваших знаниях и вывести ее через потолок и крышу по всем правилам. В том случае, если бюджет крайне узок, а ваши умения оставляют желать лучшего, то оптимальным выбором будет установка сэндвич-дымоходов. С этим можно справиться даже в одиночку. Однако если у вас намечается большая парилка и вы желаете добиться более эффектной отделки, то можете рассмотреть и кирпичный вариант. Конечно, он потребует куда больше и средств, и сил, и времени, но зато после вы получите неповторимое чувство удовлетворения достигнутым результатом.
Фото: vk.com, forumhouse.ru, tutknow.ru, stroyday.ru, torgpoligrom.ru.
Заключение
Вывод дымохода через потолочное перекрытие своими руками является необходимой операцией в процессе строительства бани. Однако здесь нужно быть очень внимательным из-за возможной пожароопасной ситуации. В процессе работы печи участок, расположенный вблизи потолочного перекрытия, будет нагреваться до высоких температур и может в определенный момент вызвать возгорание, если не принять меры по защите. Для этого пошагово выполняют специальную переделку, называемую проходным узлом. Но при этом необходимо выдерживать рекомендуемые расстояния по размещению этого приспособления относительно материалов перекрытия.
