Металлический дымоход для печи: виды, характеристики, установка

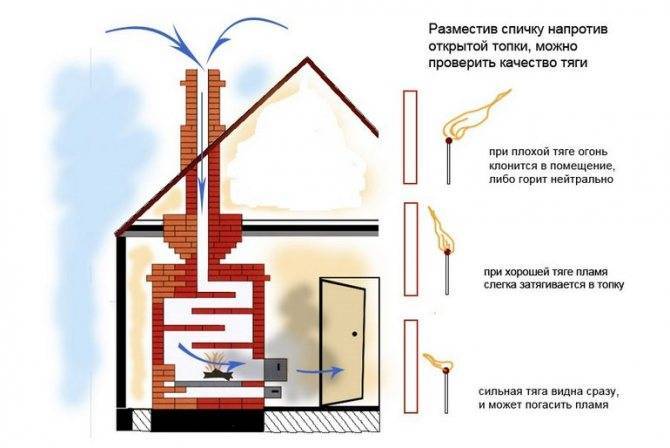

Сила тяги

Факторы, влияющие на силу тяги:

высота трубы;
состояние поверхности внутреннего канала – регулярность очистки от сажи, шероховатость стенок;
наличие наклонных или горизонтальных участков. Наличие горизонтальных и наклонных участков нежелательно, так как удлинение дымохода нежелательно – газы будут охлаждаться, тяга уменьшаться вплоть до опрокидывания;
установка дефлектора;
качество утепления;
подвод воздуха к топке.

От силы тяги зависит Ваша безопасность, поэтому необходимо регулярно проверять наличие тяги и принимать меры к очистке канала от сажи, оголовка трубы – от наледи.

Продолжительность службы сэндвич труб

Гарантированный срок службы на разные изделия системы варьирует от 10 до 15 лет. Такой показатель реален лишь при строгом соблюдении всех требований при монтаже дымохода: правильном выборе материала, толщины уплотнителя и др. Нередко все эти условия не соблюдаются, поэтому срок службы сокращается, что в конечном итоге приводит к полной замене дымохода примерно лет через пять. А бывает, что и раньше.

Какие же частые причины ранней поломки конструкции? Их много, но нередко даже заводской брак может вывести конструкцию из строя уже в самом начале ее функционирования. Поэтому специалисты рекомендуют с особой тщательностью выбирать трубы для дымохода и проверять их на наличие дефектов.

Немаловажное значение имеет своевременность профилактических очисток в системе. Даже при малейшем обнаружении в конструкции отклонений от нормы, эксплуатация должна быть прекращена, и проведены ремонтные работы либо полная замена дымохода

Если соблюсти все правила при покупке и функционировании сэндвич установки, то она прослужит вам очень долго. В противном случае, может возникнуть авария с вытекающими негативными последствиями. Если вы сомневаетесь в своих силах относительно правильной покупки составляющих и их установки, то в таком случае лучше довериться специалистам.

Какой дымоход считается неправильным

Для того чтобы учесть ошибки других владельцев при возведении дымоотвода, нужно знать критерии, которые нельзя нарушать при монтаже. Наиболее значительной и серьезной ошибкой считается отсутствие дефлектора над дымовой трубой, нельзя допускать, чтобы атмосферные осадки попадали внутрь каналов, поскольку они будут усиливать формирование конденсата, а наледь, при отрицательных температурах наружного воздуха, способна перекрыть проход для дымовых газов.

В том случае, когда дымоотвод выходит на крышу, в едином блоке с вентиляционными трубами, то дымовая обязана быть больше вентиляционной на 50.0 см. В точках прохода строительных конструкций здания, категорически запрещено размещать стыки конструктивных элементов, поскольку они могут стать местом утечек угарных газов, а в случае большого объема — источником возгорания.

Для того чтобы качественно обустроить дымоход для котлов с длительным горением, конструкционные параметры его должны быть определены еще на стадии проекта строительства здания или реконструкции системы отопления. Важными выходными данными такого проекта будут выбор: материала труб, геометрические размеры и точка установки, а также технологическая последовательность монтажа.
Если все это будет выполнено в точности, то такой дымоотвод будет безопасным и эффективным, способной прослужить своему владельцу не один десяток лет.

Понятие

Монтаж шибера сэндвич трубы на печь

Труба в виде сэндвича представляет собой объединение двух металлических труб неодинакового диаметра, одна из которых располагается внутри другой. Образовавшийся зазор между ними уплотняется под большим давлением специальным огнеупорным теплоизоляционным материалом базальтовым волокном класса НГ. С целью упрощения монтажа применяются различные вспомогательные детали:

хомуты,
отводы,
прямые элементы,
тройники.

Дымоход с помощью дополнительных изделий собирается легко и интересно как трансформер. Для достижения максимальной плотности соединений всех деталей дымовой трубы необходимо, чтобы их концы имели различный диаметр. Край изделия с меньшим диаметром нужно вставить в деталь с большим размером. Принцип такой сборки аналогичен процессу установки труб системы канализации раструбным способом. С целью прочного соединения деталей дымохода применяют хомуты.

Варианты расположения сэндвич- дымоходов

Основные приемы сборки

Вначале необходимо присоединить двухслойную трубу дымохода к патрубку печи в бане с помощью стартового конуса. Для этого край конуса с меньшим диаметром натягиваем на патрубок печи, а край с большим размером подключаем к прямой линии дымохода.

Дымовая труба печи для бани имеет несложную конструкцию с наименьшим количеством вспомогательных элементов поворотов, отводов для труб и т. д. Это зачастую просто труба, идущая от печи через деревянный потолок, чердак, крышу или стену на улицу.

Устройство обычного дымохода через потолок для банных печей может состоять из таких элементов: • тип сэндвич служит для удаления дымового газа с печи, дополнительной теплозащитой и предотвращения выпадения конденсата на трубе дымохода; • стартовый адаптер служит для перехода с одностенной трубы в сэндвич; • шибер служит для регулировки тяги в трубе дымохода; • конвектор дымохода служит для дополнительного отбора тепла от дымохода для обогрева помещения; • проходной узел для потолка служит для прохода через потолочные перекрытия; • мастер-флеш служит для герметизации прохода дымохода через потолок и чердак; • оголовок (насадка) завершающий элемент дымохода для предотвращения попадания в систему осадков окружающей среды.

Для обеспечения максимальной защиты стен из легковоспламеняющихся материалов вблизи банной печи применяется панель из минерита с нержавеющим экраном. (см Нержавеющая труба для дымохода )

Область применения трубчатых металлических дымоходов

Преимущества использования таких материалов заключаются в нескольких моментах:

Небольшой вес. Для дымоходов используются электросварные трубы с толщиной стенки 0,5–1,5 мм. Суммарная нагрузка такой конструкции позволяет применять её для всех видов печей, включая металлические банные, кирпичные закрытого и открытого образца, медленного горения в теплицах и жилых помещениях, а также для иных типов источников тепла.
Трубчатые устройства не требуют обустройства специальных опорных конструкций в виде фундаментов.
Длительный срок эксплуатации. Для оцинкованных труб он составляет 10–20 лет, а производители изделий из нержавеющей стали декларируют жизнестойкость в течение 100 лет. Разумеется, фактические данные по этому вопросу отсутствуют.
Простота монтажа дымохода из труб позволяет легко справиться с этой задачей даже человеку с минимальными навыками домашнего мастера.

Устройство стального дымохода для банной печи является довольно простым

Ограничивающим фактором применения стальных труб является их стоимость, но это относится только к нержавеющим трубам.

Сэндвичные трубы

Данный вариант труб из нержавейки наиболее дорогой. Однако он характеризуется универсальностью и надежной эксплуатацией. Сэндвичные трубы для дымоходов подходят для обустройства оборудования любого типа. Из недостатков, кроме высокой стоимости, следует выделить значительный размер таких конструкций. Отметим, что внутри зданий лучше всего использовать именно этот вариант труб.

Некоторые домовладельцы вместо сэндвичных конструкций применяют обычные одностенные изделия, которые утепляют самостоятельно посредством применения базальтовой ваты. Такой способ обустройства дымоходов имеет один серьезный недостаток — низка пожаробезопасность.

Лучше всего применять заводские сэндвичные конструкции. Особенно хороши варианты с наружным слоем, выполненным из оцинковки. Они имеют не только высокие эксплуатационные характеристики, но эстетичный внешний вид.

Дымоходы для бани: внутренний или внешний?

Все дымоходы дровяных печей для бани принято подразделять по принципу их установки на внутренние и внешние. В России большей популярностью пользуются внутренние системы. Они позволяют значительно экономить тепло внутри помещения, в то время, как внешние больше характерны баням западного образца и имеют скорее эстетическую функцию.

Каждая из моделей имеет ряд своих достоинств и недостатков:

Внутренний. Отличается повышенной внутренней тягой, значительно превосходящей тягу внешнего дымоотвода. При его установке отсутствует необходимость в дополнительном утеплении и наличии дверцы для прочистки трубы от сажи. В целом, уход за ним значительно проще, чем за внешним и почти не требует значительных действий. Еще одним плюсом является тот факт, что внутренний дымоход долго удерживает тепло внутри помещения. Единственный недостаток — сложная проектировка.
Внешний. При его установке не придется делать отверстия в стенах и крыше, однако и естественная тяга у такого дымохода значительно ниже. В целом, как уже было сказано, его установка носит скорее эстетический характер.

Особенности монтажа

Устройство дымохода из металла выполняется довольно просто, основным правилом является сборка снизу вверх. При этом к патрубку теплового прибора всегда присоединяется одностенная труба, даже если остальная часть конструкции будет собираться из сэндвичей.

Для защиты дымохода от осадков и мусора, а также для улучшения тяги навершие трубы оснащают насадкой-зонтиком или дефлектором.

В зависимости от разновидности используемых труб и варианта размещения дымоотводящей системы монтаж будет иметь ряд особенностей:

Двухконтурные секции соединяют, надевая верхнюю трубу на нижнюю. Одноконтурные трубы соединяют по-разному: при монтаже внутреннего дымохода надевают верхнюю на нижнюю, при сборке внешнего – верхнюю вставляют в нижнюю.
Стальной дымоход может сильно нагреваться, поэтому в местах прохождения стен, перекрытий и крыши его теплоизолируют. Отверстие для проведения трубы в несущих конструкциях должно выполняться с зазором в 20 см при использовании двухконтурных труб и 100 см при использовании одностенных. В кровле вырезают отверстие с зазором не менее 13 см. В отверстие вставляют проходной короб, который заполняют негорючим утеплителем, со стороны кровли место прохождения закрывают кровельным переходником.
Место соединения одноконтурной трубы с двухконтурной закрывается заглушкой, которая предотвратит выпадение и возгорание утеплителя.
При возведении комбинированного дымохода сначала собирают дымовую трубу, затем строят шахту и заполняют свободное пространство теплоизолирующим материалом, либо собранную трубу обматывают утеплителем и надевают сверху стальной кожух.

Сэндвичные трубы

Расчёт необходимого сечения и высоты трубы

Для обеспечения хорошей аэродинамики и адекватной тяги, необходимо соблюдать правила, прописанные в соответствующем СНиПе. Они регламентируют нормативы высоты и диаметра сечения трубы для дымоходов.

Высота трубы зависит от вида крыши. Минимально возможное её значение — 5 м, если измерять от отопительного прибора до оголовка. Кроме того, необходимо рассчитать высоту выступающей над крышей части трубы.

Над плоской крышей труба должна возвышаться не менее, чем на 50 см. В том случае, если крыша имеет уклон, высота трубы зависит от расположения её по отношению к коньку крыши. Варианты расположения бывают следующими:

До 1.5 м от конька. В этом случае рекомендуемая высота трубы на 50 см превышает самую выступающую часть крыши.
От 1.5 до 3м от конька. При таком расположении оголовок должен образовывать прямую горизонтальную линию с коньком крыши.
Более 3м. В этом случае высота выступающей части трубы должна быть такой, чтобы угол между коньком и оголовком равнялся 10°. При этом труба располагается ниже конька.

Для расчёта сечения придуманы специальные формулы. Они очень сложные и для их использования необходимо знать, сколько топлива сгорает за час работы прибора, какая температура на входе и выходе, а также коэффициент для каждого вида топлива. Для упрощения задачи расчёта сечения трубы используют упрощённые правила:

Для приборов, мощностью менее 3500 Вт, сечение трубы должно быть не менее 140 мм х 140 мм.
Для приборов, мощностью от 3500 до 5000 Вт, сечение должно быть не менее 140 мм х 200 мм.
Для приборов, мощностью от 5000 Вт до 7000 Вт — 140 мм х 270 мм.

Рекомендуем ознакомиться: Что нужно для исправной работы воздушного клапана

Для чего нужны расчеты

Естественный воздухообмен, при котором продукты сгорания удаляются в атмосферу, происходит только в том случае, если дымоотводящая конструкция имеет правильную форму и размер.

При наличии препятствий – поворотов, углов, участков дымового канала с низкой пропускной способностью – дым может пойти в другом направлении, где его распространению ничто не будет мешать. При малой высоте трубы разница температур окажется недостаточной для образования тяги или появится ветровой подпор, который будет мешать дыму выходить из трубы, практически вгоняя его обратно.

Однако, про размеры дымовой трубы нельзя сказать, что чем больше, тем лучше. Слишком длинный или широкий дымовой канал увеличит расходы на возведение дымохода. Печь или котел с таким дымоходом будет работать на износ в условиях избыточной тяги, сжигая топливо быстрее, чем это нужно для прогревания помещений. Полученное же при сжигании тепло будет частично улетать в трубу, отчего затраты на отопление увеличатся.

Рекомендуем ознакомиться: Как вручную или с помощью приспособлений согнуть металлопластиковую трубу

Поэтому чтобы тепловой агрегат работал эффективно и не ломался, важно точно рассчитать основные параметры дымохода, которые обеспечат оптимальный уровень тяги

Монтаж сэндвич-дымохода своими руками: пошаговая инструкция

Отопление

Подписаться
Твинуть
Законтачить

статьи

Основной проблемой металлических дымоходов является скопление сажи внутри трубы и образование конденсата. Избежать подобной неприятности, можно, утеплив конструкцию минеральной ватой и закрыв ее дополнительной внешней трубой. Называется такой вариант сэндвич-дымоходом. Как собрать такую конструкцию правильно читайте ниже.

О чем нужно знать?

Внутренняя труба дымохода изготавливается из нержавейки толщиной около Внешняя может быть сделана из стали или латуни.

Важно: Не стоит использовать для дымохода трубы из оцинкованной стали. Этот материал расширяется/сжимается при колебаниях температуры

Поэтому при нагревании и остывании дымоход из такого материала будет менять диаметр и быстро выйдет из строя.

Между внешней и внутренней трубами прокладывается минеральная вата толщиной 25 — 50мм. Стыковать ее нужно отрезав по кромке в 10см половину толщины с обеих сторон.

Соединение труб

Трубу круглого сечения сделать без вальца получится вряд ли. В домашних условиях проще выгнуть дымоход квадратного сечения. Но лучше все же купить готовые трубы. Обойдутся они не намного дороже изготовленных самостоятельно. Проще же всего будет произвести монтаж сэндвич-дымохода, купив его готовый разборный вариант. Своими руками такую конструкцию можно установить за пару часов.

Совет: Иногда владельцы загородных домов собирают внутреннюю трубу дымохода из старой водосточной трубы. И правильно делают так, как подобные сливы изготавливают из толстого непрогорающего металла.

Соединять трубы можно двумя методами:

«По конденсату». В этом случае верхний отрезок трубы вставляется в нижний. При сборке таким способом увеличивается риск засорения трубы сажей.
«По дыму». При таком способе установки, верхний отрезок трубы надевается на нижний. Такой вариант сборки увеличивает риск попадания конденсата на утеплитель.

Порядок сборки сэндвич-дымохода

Paste a VALID AdSense code in Ads Elite Plugin options before activating it

Итак, давайте разберемся с тем, как самостоятельно установить дымоход. Монтаж подобной конструкции производится следующим образом:

На выходной патрубок дымосборника печи методом «по дыму» надевается отрезок трубы без утеплителя. До него или после него устанавливают шибер-заслонку. Все стыки получившейся конструкции тщательно герметизируют жаропрочным средством.
На этот начальный отрезок надевают стартовый элемент (закрытый снизу). Монтируется он также методом «по дыму». Далее соединяются все остальные элементы дымохода. Колена и сами трубы монтируют методом «по конденсату». Все стыки герметизируются и перехватываются хомутами.

Как пройти перекрытие

Собирая сэндвич-дымоход своими руками, важно соблюсти технику противопожарной безопасности. В перекрытии дымоход пропускают через проходной короб

Сделать его можно самостоятельно из оцинкованной стали. Диаметр входного отверстия должен быть чуть меньше диаметра трубы.

На внутренние поверхности патрубка наклеивается базальтовая вата с фольгированной поверхностью. Куски этого материала следует закрепить и на всех тех деталях патрубка, которые в дальнейшем будут соприкасаться с деревом в перекрытии.

Часто проходники идут в комплекте с дымоходом. Иногда трубы монтируют внутри перекрытия на разгрузочных платформах или путем крепления хомутами к жестким конструкциям.

Вывод на крышу

Продолжают сборку сэндвич-дымохода прокладкой его сквозь кровлю. В этом случае используется специальная конструкция – крышная разделка. Приобрести ее можно в магазине стройматериалов. При выборе следует учитывать угол наклона стропил. В кровле делают отверстие (с предварительной разметкой) такого диаметра, чтобы труба проходила в нее свободно.

Края разделки заправляются под кровельный материал или конек. Изнутри фиксируется подкрышный лист. Далее дымоотводная труба соединяется с разделкой. Затем устанавливается фартук, а сам дымоход наращивается до необходимой длины. По нормативам над коньком дымоход должен выступать минимум на 50см. На заключительном этапе на трубу устанавливаются искрогаситель и грибок.

Особой сложностью, как видите, монтаж сэндвич-дымохода не отличается. Собрать его своими руками очень даже возможно. При установке уделите максимум внимания герметизации стыков. Чем плотнее трубы будут прилегать друг к другу, тем меньше сажи и конденсата в них будет накапливаться.

Видео по теме «установка сэндвич-дымохода»:

Печи для дома на дровах длительного горения: плюсы и минусы

Конструкция котла длительного горения

Характерной чертой таких отопительных устройств, считается медленное сжигание твердого топлива. Фактически оно тлеет в топочной камере, а сгорают летучие вещества, выделяемые из топлива. Этот процесс становится возможным благодаря регулированию объема поступающего воздуха в топочную камеру. Она разделена на 2 рабочих отсека и является абсолютно герметичной. Объем топочного пространства довольно внушительный, позволяющий засыпать топливо, обеспечивающего работоспособность котла от нескольких часов до нескольких дней. Продолжительность работы на 1 закладке происходит за счёт специфики процесса горения. Из-за дефицита кислорода топливо прогорает очень медленно, при этом захватывая нижележащие новые слои.

К преимуществам котлов длительного горения можно отнести:

Компактность и небольшой вес, приводит к экономии средств на приобретение и установку агрегата;
возможность регулирование интенсивностью горения топлива;
высокий уровень эффективности для твердотопливных котлов, КПД 85 – 90%;
современный дизайн, в связи, с чем агрегат гармонично интегрируется в любое помещение;
мультифункциональность — способность работать на два контура нагрева — отопление и ГВС и использоваться для приготовления пищи, при установке в конструкции варочной плиты;
надежные конструкционные узлы, обеспечивают долговечность работы агрегата, многие из которых имеют эксплуатационный ресурс не менее 50 лет;
относительно небольшая цена;
простая эксплуатация, поскольку агрегат способен продолжительно работать на 1 закладке топлива.

Впрочем, как и все котельные агрегаты, этот вид котла также имеет свои недостатки:

Необходимость регулярной чистки дымохода;
высокие требования к влажности дров;
сложность настройки режимов в печи;
низкий уровень автоматизации, из-за невозможности мгновенно остановить процесс горения.

Котёл газовый

Газовый прибор представляет собой устройство, которое применяется для получения тепла, используемого как для нагрева воды, применяемой в различных целях, так и для отопления тех или иных объектов либо помещений. Тепловая энергия получается при сжигании в топке котла газообразного топлива. Обычно таким горючим является природный газ – метан либо смесь пропана и бутана. Во многих регионах для работы отопительных либо нагревательных приборов применяется именно газообразное топливо.

Это связано с рядом достоинств такого горючего:

Лёгкость использования.
Дешевизна.
Экономичность.
Возможность автоматизации работающих на газе котлов.

Принцип работы таких котлов заключается в том, что во время подачи топлива в топку агрегата используется один из двух типов розжига: пьезорозжиг или электронный розжиг. При использовании первого типа розжига котёл газовый включается нажатием кнопки, от искры включается и постоянно горит запальник. Такие отопительные и водонагревательные устройства могут применяться в тех местах, где отсутствует регулярная подача электроэнергии.

Требования к трубам для обустройства дымоходов

Для качественной работы дымоотвода необходимо создать хорошую естественную тягу. Нормы и требования к трубам разработаны и утверждены государственными стандартами. Соблюдение этих норм при устройстве печной трубы гарантирует вам безопасную работу отопительного оборудования.

Требования к дымоотводящим трубам для обеспечения устойчивой тяги:

Вертикальное расстояние от топки печи до оголовка трубы не должно быть менее 5 метров.
Горизонтальные участки дымохода снижают уровень тяги. Для подключения печи к дымоотводящей трубе допускается монтаж метрового горизонтального участка (с подъемом в 2 см). В отдельных проектах допускается увеличение горизонтальной части до 2 метров. Для обеспечения хорошей тяги от печи монтируют вертикальную трубу в 1 м, к которой присоединяют горизонтальный участок.
Допускаются участки трубы с углом подъема в 45 градусов.
Суммарная длина наклонных и горизонтальных участков трубы не более 3 м для отопительных котлов и 2 метра для классических печей и каминов.
Объединение нескольких отопительных приборов в одну дымоходную сеть возможно, если приборы находятся на одном этаже. Площадь сечения объединенного дымоотвода не может быть меньше суммы площади сечения всех каналов.
Вывод трубы на крышу располагают в максимальной близости к коньку. Оголовок должен возвышаться над коньком не менее чем на 50 см, если труба находится не далее 1,5 м.
Существует зависимость высоты трубы от ее удаленности от конька. Так, вывод трубы на расстоянии от 1,5 до 3 м допускается вровень с коньком. Далее 3 м – оголовок трубы с уровнем конька должен составлять острый угол, величиной не более 10 градусов.
Дымоход должен быть герметичным на всем протяжении. Подсос воздуха извне приводит к образованию обратной тяги и выбросу ядовитых продуктов горения в дом.

Кроме требования к трубе есть требования к уровню кислорода в отапливаемом помещении. Печь с дымоходом во время топки засасывают и поглощают большой объем кислорода. Необходимо обеспечить приток свежего воздуха в комнату. Для жилого помещения достаточно открыть форточку. В промышленных печах монтируют принудительную вентиляцию на подачу.

Рекомендуем ознакомиться: Металлорукав в оболочке с ПВХ изоляцией для защиты кабеля

Требования и нормы к дымоотводящим каналам: смотреть.

Профессиональная чистка дымохода: быстро, надежно и дорого

Как ни странно это звучит, во всем мире профессия трубочиста существует и ценится до сих пор. Вам будет интересно узнать, что традиционный для трубочиста цилиндр всегда был привилегией только мастера. А чтобы стать таковым, нужно было не один год служить подмастерьем – настолько сложна эта специальность.

Последние годы профессия трубочиста находилась на грани вымирания, и только сравнительно недавно она стала резко востребованной. Все дело в пожарах из-за некачественной установки дымоходов и их эксплуатации. Современный дом обходится сегодня так дорого, что разумнее нанять специалиста, чем полагаться на «авось». И правда, куда логичнее вызвать перед началом отопительного сезона профессионального трубочиста, а не пожарную машину посреди зимы.

Долгое время чисткой дымохода занималось Всероссийское добровольное пожарное общество, но сегодня подобные услуги уже предлагают больше частные фирмы. Ведь правильная работа современных дымоходов требует периодический ревизии, чистки и профилактики. Вот и появилось такое понятие, как профессиональная чистка дымохода, когда для такой цели привозится специальная техника. Например, специальный пылесос, который просто-таки высасывает сажу из дымохода через топку. И не нужно потом ее тащить через все помещение (а сажа летуча и плохо отмывается с мебели).

Поэтому и по сегодняшний день профессиональной чистки попросту не обойтись в самых запущенных случаях, когда:

дымоход покрыт плотным слоем твердой сажи (особенно от влажных дров);
стенки дымохода старые и поврежденные, и сажа намертво цепляется за них;
у вас нет ни малейшего желания заниматься такой черной работой.

На практике это выглядит так:

К примеру, в профессиональной чистке дымоходов частных домов используются такие специальные устройства:

Достаточно быстро справляются со своей задачей современные скоростные установки, которые полностью очищают дымоход буквально за час:

Чистка труб дымохода и уход за ними

Заключаются в соблюдении следующих моментов:

В отопительный сезон чистка дымохода от твердотопливного котла проводится минимум 1 раз в 2 недели.
Чистка выполняется через специальный отсек ‒ ревизионное окно. Если оно отсутствует, то нужно снять хомут и открыть заглушку.
Регулярно очищается от влаги и конденсатосборник. Когда он соединен с канализацией, проверяется состояние соединительной трубки. При повреждении выполняется замена. Для очистки используется кусок проволоки.

В случае пренебрежения рекомендациями по уходу накопившаяся сажа заполнит трубу, станет помехой для свободного выхода дыма и может привести к повышению задымленности в помещении или еще хуже ‒ к пожару.

Изготовление металлического дымохода своими руками

Дымоход можно изготовить самостоятельно. Но актуальным остается вопрос, из чего его сделать. В домашних условиях решение только одно — пластичные листы жаростойкой стали, которые легко можно загнуть, чтобы сформировать прочный шов замкового типа.

У самодельных моделей один минус — их можно сделать лишь одноконтурными.

Особенности монтажа своими руками

Процесс установки любого дымохода:

Определение схемы разводки контура дымохода, подготовка проходных отверстий сквозь стену или межэтажное перекрытие и кровлю. Дымовая труба может размещаться внутри или снаружи дома. Первый вариант позволяет продлить срок службы дымохода и использовать тепло трубы для отопления. Но здесь же следует учитывать, что дымовая труба, размещенная в доме, повышает риск пожара, значит, требует соблюдения мер пожаробезопасности:

Места проходов должны гильзоваться, заполняться огнеупорными материалами, подшиваться металлическими листами.
При выводе шахты через крышу важно держаться как можно дальше от стропильной системы (не менее 20 см с каждой стороны).
Для герметизации мест прохода трубы сквозь кровельное покрытие используются только негорючие термостойкие материалы — листы оцинковки, металлизированные самоклеящиеся ленты или специальные полимерные фартуки (крызы). Участки примыкания труб дополнительно герметизируются герметиком для наружных работ.. Сборка шахты:

Сборка шахты:

Сборка всегда выполняется снизу вверх от отводного патрубка теплогенератора, причем на этом отрезке труба должна быть одностенной.
Фиксация отдельных элементов выполняется специальными хомутами, фланцами, термостойким герметиком, выдавливания излишков которого внутрь контура следует избегать.
В нижней части магистрали обязательно устанавливается конденсатосборник, оборудованный сливной арматурой, инспекционно-прочистной люк.
Все вертикальные контуры должны собираться «по конденсату» (раструбом вверх), а горизонтальные — «по дыму» (раструбом вниз).
По всей длине дымоотвод крепится к стене посредством специальных поддерживающих кронштейнов.
Сверху на оголовок трубы устанавливается защитный зонтик или дефлектор и обязательно искрогаситель.
При подъеме дымохода над кровлей на высоту свыше 1,2 конструкция обязательно дополняется фиксирующими растяжками.

Утепление дымоходного канала.

Утепление дымохода

Чем горячее воздух, тем лучше тяга и меньше вероятность выпадения конденсата, именно утепление дымовой магистрали позволяет улучшить работу контура.

В качестве утеплителя используются негорючие материалы:

Для стальных дымоходов — минеральная базальтовая или стекловата.
Для бетонных, кирпичных и керамических дымоотводов — пенобетонные, древобетонные или костробетонные блоки, укладываемые между дымоходным каналом и облицовочным материалом контура.

Минеральноватными матами оборачивается труба, плотно фиксируется термостойкими хомутами или вязальной проволокой. Поверх минеральноватного утеплителя на трубе устанавливается кожух из металлического листа, который декорирует дымоходный контур, предотвращает попадание в окружающую среду вредного для человека микроскопического каменного или стекольного волокна. Все торцевые элементы дымохода должны плотно закрываться заглушкой.

Участок стальной трубы, примыкающий непосредственно к теплогенератору, утеплять нельзя. Нагрев этого элемента столь высок, что перегрев спровоцирует прогорание металлического контура.
